Григораш

Номер патента: 1247106

Опубликовано: 30.07.1986

Авторы: Григораш, Пастух, Скепко

МПК: B07B 4/00, B07B 4/02

Метки: древесной, зелени, отделения, щепы

...имеющая большуюмассу, отскакивает с большей силойи, ударяясь о щит 4, выполненный иэупругого материала, опускается вниз.В таком относительно разделенномсостоянии щепа и древесная зеленьопускается в горизонтальный воздушный поток, создаваемый вентилятором9, в котором каждая частица, имеясвою массу, определенную скорость инаправление, начинает двигаться поравнодействующей, слагаемой из скорости воздуха и скорости падения, врезультате чего щепа и древесная зелень приобретают разные траекториии опускаются на разные выносные транспортеры 7, которые их выносят изустройства,Применение предлагаемого устройства для отделения щепы от древеснойзелени позволяет повысить качествоотделения щепы от древесной зелени,г,2 Оиг, 3 СоставительТехред...

Номер патента: 1218252

Опубликовано: 15.03.1986

Авторы: Билецкий, Войчак, Григораш

МПК: F23D 14/18

Метки: горелка, каталитическая

...быть использовано, например,для местного обогрева салонов автомобилей.Цель изобретения вувеличение надежности при эксплуатации в пусковыхрежимах,На фиг. 1 схематически изображена предлагаемая каталитическая горелка; на фиг. 2 в . сечение А-А нафиг. 1,Каталитическая горелка содержиткорпус 1 с каталитической насадкой 2,снабженной пусковым распределительным коллектором 3, по периферии которого расположен электронагреватель 4. В полости 5, образованнойзадней стенкой корпуса 1 и насадкой 2,размещено основное топливоподающееустройство 6;. подключенное к источнику 7 топлива. Пусковой распредели"/тельный коллектор 3 выполнен в виде спиральной трубки с радиальными отверстиями 8 для прохода топлива и размещен в каталитической насадке 2....

Номер патента: 1211046

Опубликовано: 15.02.1986

Авторы: Бобыляк, Григораш, Лозовой, Пастух

МПК: B27L 11/02

Метки: кусковых, отходов, переработки, рубительная

...распокольцсвых канавок цожевордсположены против ножей, и которых размещены цдл рдетьо ножевого диск.(;оставис н В. Агафоноехред И ВерееТн)нж 52Государственного колитлам изобретений и откква, Ж 35, РаугисканПатент, г Ужгород, у. Корректор Ч1 одписноета СО:Ррытийна 6., д, 4Проектна едактор .1. онх; анси и игпи нен ВНИИПИ по д13035, Мо Фн зиад ПППИзобретение относится к деревообрабаты. вающей промышленности, в частности к оборудованию для измельчения древесины.Цель изобретения - повышение качества щепы и уменьшение энергозатрат.На фиг.1 представлена машина, общий вид, разрез; на фиг.2 -- разрез А А на фиг.1; на фиг.З - разрез Б -Б на фиг.2; на фиг 4 -- разрез В В на фиг.2; на фиг.5 - контрнож машины.На корпусе 1 в подшипниках 2 установлен...

Номер патента: 1180468

Опубликовано: 23.09.1985

Авторы: Андрикевич, Григораш, Добрый-Вечер, Страхов

МПК: E04G 21/26, E04G 3/14

Метки: монтажа

...которого снабжена гибкимиэлементами 12, установленными с шагом, равным шагу арок 13 здания 14,и соединенными с опорными колоннами15.Между лентами 8 рычагов 4 и 5 устанавливается рулон 16 пленочногоограждения. На направляющей ферме 1установлены стопоры 17. На поворотном рычаге 5 на участке между двумяпервыми роликами смонтированы подпружиненные тормозные колодки 18,соединенные тросом 19 с ручкой 20управления,вают катки 10 направляющей фермы 1. Распорные усилия, возникающие в осно " ваниях направляющей фермы 1, воспринимаются гибкими элементами 12.После этого на ферму 1 на высоте 0,8-1,2 м от земли устанавливают с обеих сторон стопоры 17 и, стягивая обе его половинки, фиксируют каждый стопор на ферме. Затем на ферму 1 сверху и снизу...

Номер патента: 1099206

Опубликовано: 23.06.1984

Авторы: Григораш, Маликов, Мачинский, Немчин, Случинский

МПК: F28C 3/06

Метки: контактный, теплообменник

...продольный разрез.Контактный теплообменник содержит5цилиндрический корпус 1 для проходаодного из теплоносителей с входнымконфузорным участком 2. В цилиндричес 06 3ком корпусе .1 сооно установлены обечайки, выполненные из двух частей3 и 4, образующих между собой кольцевые каналы 5 и 6, а в средней части проем 7. Кольцевые каналы 5 и 6расположены относительно друг другас зазором 8 и 9 и подключены с противоположных концов, соответственно, кподводящим и отводящим коллекторам10 и 11. Концы частей 4 обечаек, расположенные со стороны конфуэорногоучастка 2 корпуса 1, выполнены с отогнутыми наружу кромками 12 для образования кавитаторов,Каналы 6 имеют сечение, увеличивающееся от коллекторов 11 к кромкам 12.Контактный...

Номер патента: 1055647

Опубликовано: 23.11.1983

Авторы: Григораш, Липинский, Пастух, Сенеджук, Чернопиский

МПК: B27D 5/00

Метки: кромкооблицовочном, свесов, станке, торцовки

...поверхность кулачка выполнена по спирали Архимеда, а толкатель кулачкового механизма шарнирно установлен в нижней части рычагов с возможностью взаимодействия с конечными выключателями. 25На фиг. 1 изображена схема устройства для торцовки свесов, вид сбоку; на фиг. 2 - вид А на фиг, 1; на фиг, 3 - вид Б на фиг. 2.Устройство для торцовки свесов на кромкооблицовочном станке включает станину 1, на которой расположен пильный агрегат 2, смонтированный на параллельно расположенных рычагах 3 с конечными выключателями 4 и приводом в виде пневмоцилиндра 5, при этом пильный агрегат 2 снабжен узлом установки агрегата в рабо 35 чее положение 6, который выполненв виде кулачкового механизма 7 с пружиной 8, установленного на вертикальной штанге 9, при...

Номер патента: 1024291

Опубликовано: 23.06.1983

Авторы: Волк, Григораш, Даценко, Хист

МПК: B29D 9/02

Метки: дублирования, листовых

...элементов, поскольку для каждого типа материала требуется определенное время и усилие прессования. Целью изобретения является расширение технологических возможностей устройства.Поставленная цель достигается тем, что в устройстве, содержащем пару полых прес- сующих валков с гибкой рабочей поверхностью, соединенной радиальными элементами с приводной осью, контактирующие с каждым из прессующих валков нажимные валки и нагреватель, прессуюшие валки снабжены расположенными с торцов диафрагмамизакрепленными герметично на осях, имеюших каналы для соединения с системой подачи рабочей среды под давлением, а радиальные элементы выполнены в виде жестких штанг, установленных в направляющих втулках, смонтированных на приводных осях.На фиг. 1...

Номер патента: 1023610

Опубликовано: 15.06.1983

Авторы: Бернштейн, Григораш, Гудимова, Дмитриева, Лубанцев, Морозов, Светов

МПК: H02P 6/00

Метки: вентильным, двигателем, электропривод

...частотывращения, а выход . - с управляющимвходом переключателя полярности,введены узел временной задержки идва дополнительных переключателяполярности, причем входом первыйдополнительный переключатель полярности соединен с выходом второго суммирующего элемента, выходом - с входом регулятора тока, а управляющимвходом - с выходом узла временнойзадержки и управляющим входом переключателя чередования импульсов управления, второй дополнительный переключатель полярности соединенвходом с выходом регулятора тока,выходом - с управляющим входомтиристорного преобразователя по частоте питающей сети, а управляющимвходом - с выходом порогового узлаи входом узла временной задержки.На чертеже представлена блок-схема электропривода с вентильным...

Номер патента: 994428

Опубликовано: 07.02.1983

Авторы: Генкин, Горбачев, Григораш, Довгопол, Дыханов, Збыковский, Севостьянов, Слепцов

МПК: C02F 1/46, C02F 1/463, C02F 1/465 ...

Метки: электрофлотокоагулятор

...буртик 1. Внутренняя часть секций 1-5 покрыта диэлектрическим материалом.На буртик 13 укладывают дополнительный электрод 12, на который укладывают изолирующее кольцо 14. Накольцо 14 устанавливают с закреплением блоки электродов 11 (фиг. 2 ).Возможна установка дополнительногоэлектрода 12 в плоскости соединениясекций 1-5, что предпочтительно, Втаком случае дополнительный электрод12 укладывают между изолирующим иуплотняющими прокладками 15 и 16,Дополнительный: электрод 12 подключаютк отрицательному полюсу автономногоисточника тока может являться кактокоподвод и выполнять функциюнесущей основы для электродов (см.фиг. 5).В верхней секции 1 установленопитающее устройство 17; например труба, соединенная с патрубком 18, который посредством...

Номер патента: 992693

Опубликовано: 30.01.1983

Авторы: Григораш, Ершов, Интенберг, Кулинский, Мендельсон, Шестопал

МПК: E04C 2/24

Метки: конструкций, трехслойных

...токамивысокой частоты. Операции пропитки запол. нителя, прессования обшивок и соединения их с заполнителем в трехслойную панель могут быть легко механизированы или автоматизированы.30В целом способ представляет собои непрерывную цепочку технологических". операций: изготовление обшивок, получение трикотажа-препрега для формования среднего слоя (заполнителя), 35 размещение препрега между обшивками, местное соединение препрега быстродействующими адгезивами или токами высокой частоты и формообразование предварительноподогретого до эластич 40 ного состояния заполнителя из препрега путем поперечного разведения обшивок на требуемую высоту с последующим температурным воздействием для полимеризации связующего. 45 П р и м е р 1. Средний слой -...

Номер патента: 990996

Опубликовано: 23.01.1983

Авторы: Гращенкова, Григораш, Интенберг, Кушнир, Мендельсон, Шестопал

МПК: E04C 2/24

Метки: панель, трехслойная

...2 - заготовка заполнителя с промежуточнымиэлементами в виде полос; на фиг, 3 схема соединения заготовки заполнителя с обшивками через промежуточныеэлементы (перед разведением обшивок);,на фиг. 4 - заготовка заполнителя спромежуточными элементами в виде заклепок с шайбами,Трехслойная панель состоит из заполнителя 1, скрепленного с промежуточными элементами 2, прикрепленнымиклеем 3 к наружным обшивкам 4, Формазаполнителя - гофрированный лист свыступами пилообразной Формы. Промежуточные элементы 2 выполнены в видеполос. Заполнитель и промежуточныеэлементы из стеклопластика и соединены между собой по выступам гофров спомощью клеепрошивного соединения.При нагружении панели нагрузки с35заполнителя передаются через. клеепрошивное соединение...

Номер патента: 990520

Опубликовано: 23.01.1983

Авторы: Григораш, Пастух, Чернопиский

МПК: B27L 5/00

Метки: листов, стопы, съема, укладки, шпона

...полос, закрепленных к натяжным головкам верхней ветви парных транспоргеров 2, Над приемным столом 10, служащим для укладки стоп 11, уста-. новлены воздушные присосы 12, каждый иэ которых состоит из металлического короба 13 переменного сечения с управляемой заслонкой 14, которая управляется при помощи пневмоцилиндра 15. Между .воздушными присосами 12 установлены отбойники 16, состоящие из пневмоцилиндра 17 и отбойных планок 18, закрепленных к штоку пневмоцилиндра 17.Управление заслонками 14 и отбойными планками 18 осуществляется синхронно с движением суппорта станка, Воздух иэ воздушных присосов 12 отсасывается вентиляторной установкой (не показано).Устройство работает следующим образом,При рабочем ходе суппорта 5 срезаемые листы...

Номер патента: 982921

Опубликовано: 23.12.1982

Авторы: Григораш, Ильницкий, Лотоцкая, Скепко

МПК: B27L 11/02

Метки: орган, режущий, рубительной

...щепы.Цель изобретения - повышение качества и увеличение выхода кондиционной щепы.Цель достигается тем, что ножевой диск снабжен смонтированными с зазором друг относительно друга перпендикулярно его поверхности подрезателями, которые установлены перед каж- дым режущим ножом, а контрнож выполнен с пазами, расположенными против подреэателей.На фиг.1 изображен режущий орган, вид с торца; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - узел 1 на фиг.1; на фиг.4 - вид Б на фиг.3.Режущий орган включает ножевой диск 1, на котором закреплены ножи. 2 и подрезатели 3 со шпильками 4,Контрнож 5 закреплен в корпусе рубительной машины. Работа режущего органа осуществляется следующим образом. Приводят во вращение ножевой диск1, к которому подают...

Номер патента: 976946

Опубликовано: 30.11.1982

Авторы: Григораш, Кипнис, Страхов

МПК: A47B 11/00

Метки: поворотный, стол

...- разрез В-В наФиг. 1; на фиг. 5 - разрез Д-Д наФиг. 3; на фиг. б " разрез,Г-Г наФиг, 3.Предлагаемяй поворотный стол со держит столешницу 1, установленнуюв оправке, внутри которой расположеншарнир, состоящий иэ двух расположен-.ных одна над другой частей 2 и 3,при этом верхняя часть 2 имеет полуюножку 4, расположенную соосно с нейи жестко установленную на полой стой.ке 5 элементом крепления б, а нижняячасть 3 имеет отверстие под ножку ипрорезь 7, в которую устанавливаютфиксатор 8 тяги 9. Пружину 10 устанавливают в выемках шарнирных частей.Тягу 9 располагают в ножке 4 и в полой1 стойке 5 и фиксируют одним концом внижней части шарнира 3 Фиксатором 8,адругим концом с рычагом 11 - паль цем 12. Опору 13 с пальцем 14 рычага 11 располагают...

Номер патента: 960279

Опубликовано: 23.09.1982

Авторы: Григораш, Павлюткин

МПК: C21D 8/00

Метки: резьбовых, термомеханической

...опоры под головку обрабатываемой,детали,1Резьбонакатные ролики 2 установлены на приводных валах 8 и связаныс источником 9 электроэнергии.На одном из приводных валов 8 совместно с резьбонакатным роликом установлены кулачки 10 и 11 управления загрузки детали 1 и управлениявращением ножа. Относительное распо,ложение кулачков строго регламентированного и определяется циклограммой работы испоЛнительных органов,На другом валу 8 совместно с накатнымроликом установлены исполнительныеорганы - нож и муфта 12 фрикционнаядля обеспечения ножу прерывистогофиксированного движения. Отсекатель13. связан системой рычагов 14 с кулачком управления загрузкой и расположен под питателем 15. Ниже приводных валов расцоложен желоб 16, закрепленный нижним...

Номер патента: 956286

Опубликовано: 07.09.1982

Авторы: Волк, Григораш, Дубинский, Фиалков, Хист

МПК: B29D 9/00, B32B 27/06

Метки: армированных, пленочных, полимерных

...поддерживающий стол 13, выполненный из отдельных плит 1 ч смонтированных на назоправляющих 15, соединенных с ходовымвинтом 16. Ведомый вал 12 бесконечных тяговых органов 7 снабжен гибкими бесконечными лентами 17 и 18 длясоединения с прессующими валками 19Дзлее размещены механизм 20 нагрева верхнего и нижнего слоев пленки иармиру)ощего материала , средства5 9562 21 охлаждения, средства 22 обрезки кромок и 23 намотки армированных пленочных иэделий. Перед приемными валками 3 размещены средства 24 для сварки кромок исходных пленок, ус-тановленные на направляющих 25, Размоточные барабаны 6 установлены на индивидуальных направляющих 26 и снабжены ходовыми винтами 27. Опоры 9 и 10 также установлены на направ О ляющих (не показаны) с...

Номер патента: 954801

Опубликовано: 30.08.1982

Авторы: Бондаренко, Григораш, Изибаев

МПК: G01B 7/04

Метки: движущихся, длины

...а выходы - к триггеру, выходы последнего игенератора импульсов подключены к элементу И, выход которого подключен к счетчику импульсов,На чертеже представлена блок-схема устройства,Устройство состоит из фотодатчиков, каждый из которых содержит осветитель 12и фотоприемник 3, 4, формирователя 5 импульса, инвертирующего формирователя 6импульса, подключенных к соответствующимфотоприемникам 3 и 4, триггера 7, к входам которого подключены формирователь 5импульсов и инвентирующий формирователь6 импульсов, генератора 8 импульсов и элемента 9 И, к входам которого подключентриггер 7 и генератор 8 импульсов, задатчика 10, счетчика 11 импульсов, к входамкоторого подключен задатчик 10 и элемент9 И, и индикатора 12. .25Устройство работает...

Номер патента: 943977

Опубликовано: 15.07.1982

Авторы: Бернштейн, Григораш, Гудимова, Дмитриева, Лубанцев, Морозов, Светов

МПК: H02H 7/12

Метки: вентилей, преобразователя

...датчик 1 линейного напряжения, нуль-орган 2, логические элементы И 3, ИЛИ 4, а также формирователи импульсов Сброс 5 и "За 3 9"397 пуск" 6 и триггер 7 Преобразователь 8 с Формирователем 9 импульсов управления подключен к нагрузке 10.В качестве датчика 1 может быть использован трансформатор напряжения, з нуль-органа - операционный усилитель с согласующим транзистором на выходе а Формирователей 5 и 6 - дифференцирующие цепочки.гУстройство работает следующим образом. Нуль-орган 2 преобразует сигнал с датчика 1 в прямоугольные импульсы, 1 которые суммируются с выходным сигналом формирователя 9 на элементе 3, на выходе которого появляется импульс с длительностью, равнойвремени предоставляемому вентилям 20 для восстановления их управляющих...

Номер патента: 908427

Опубликовано: 28.02.1982

Авторы: Григораш, Грищенко, Лосицкий, Пастух, Скепко, Сорохтей

МПК: B07B 4/02

Метки: древесной, зелени, отделения, щепы

...подается измельченная смесь.Вибросортировочный механизм состоит из вертикальной рамы 10, на которой в шах 908427матном порядке закреплены стержни 9 подуглом 50 - 70 в сторону движения материала, причем длина стержней в каждомпоследующем ряду больше, чем в предыдущем. Угол наклона стержней определениз расчета минимального угла естественного откоса для сыпучих материалов сцелью лучшего движения комков смеси порядам стержней.Устройство работает следующим образом.Измельченная смесь лесосечных отходов юи тонкомерной древесины с кроной подаетсятранспортером 8 и падает на вибросортировочный механизм 7. Попадая на верхнийряд стержней 9, комки измельченной смесиразбиваются на нем или перекатываютсяна последующие ряды стержней,1 ри...

Номер патента: 893998

Опубликовано: 30.12.1981

Авторы: Блинов, Григораш, Зайченко, Збыковский, Мараховский, Меликенцова, Попов, Привалов, Севостьянов, Смоляков

МПК: C10K 1/08

Метки: водорода, газа, коксового, сероводорода, цианистого

...щелочных металлов, с последующей регенерацией отработанного раствора нагревом под вакуумом и возвратом его на стадию промывки,в котором регенерированный раствор перед возвратом на стадию промывки подвергают электрохимической обработке постоянным током при плотности тока накатоде, равной 2,0-5,0 А/дм.йВ результате электрохимической обработки раствора постоянным током присутствующие в нем бикарбонаты восстанавливаются до карбонатов щелочных металлов,. ферроцианиды - до гидроокисей железа, формиаты - до угле" кислоты, Электрохимическое воздействие на раствор приводит к тому, что растворенный кислород, поступаю.". щий из газа, а также в результате контакта раствора с воздухом, восстанавливается до гидроксил-иона, в результате этого...

Номер патента: 835753

Опубликовано: 07.06.1981

Авторы: Бобыляк, Григораш, Лосицкий, Наталич, Сорохтей

МПК: B27L 11/00

Метки: рубительная

...1, механизм подачи 2 с вермним при.жимным 3, подающим 4 и,нижними приводными б вальцами и подакицим транспортером б, Подающий валец 4 в профиле представляет собой спираль Архимеда 7,переходящую в окруиность 8 до соединения ее с радиальной плоскостью 9. Перерабатываемый материал 10 расположен,напродающем транспортере 6.Раббота рубительной маппины осуществляется следующим образом,Перерабатываемый материал 10 транспортером б направляют к подающему10 вальцу 4. При вращении подающий валец4 поверхностью профиля спирали Архимеда плавно накатывают на материал 10, подаваемый транспортером б на переработку.При этом постепенно увеличивают усилие15 прижима вальца 4 к нижним приводнымвальцам б и а постоянной скоростью поднимают прижимной валец 4 на...

Номер патента: 835752

Опубликовано: 07.06.1981

Авторы: Григораш, Лосицкий, Наталич, Пастух, Скляренко, Сорохтей

МПК: B27L 5/00

Метки: подачилистового, поштучной

...чтобы при верхнем положенил подъемных траверс 1 и 2 ролик 23 находился ниже направляющей 24, Для пр 1 иема листов шпона, которые перемещаются держателями для формирования непрерывной ленты из листов шпона, служит нижний приемный транспортер 25 и верхний прижимной транспортер 2 б. Для возврата платформы 9 в исходное положение служат упоры 27, установленные на тяге 14.Устройство работает следующим образом.При перемещении цепей 18 сухарики 17 5 тянут за собой рамки 1 б, а с ними и тягу 14, которая в свою очередь натягивает тросы 15, поднимая таким образом травврсы 1 и 2 с держателями 3 и листом шпона вверх. После подъема треверс 1 и 2 в верхнее по О ложение, т. е. когда тросы 15 и рычаги Ь образуют прямую линию, и при дальнейшем...

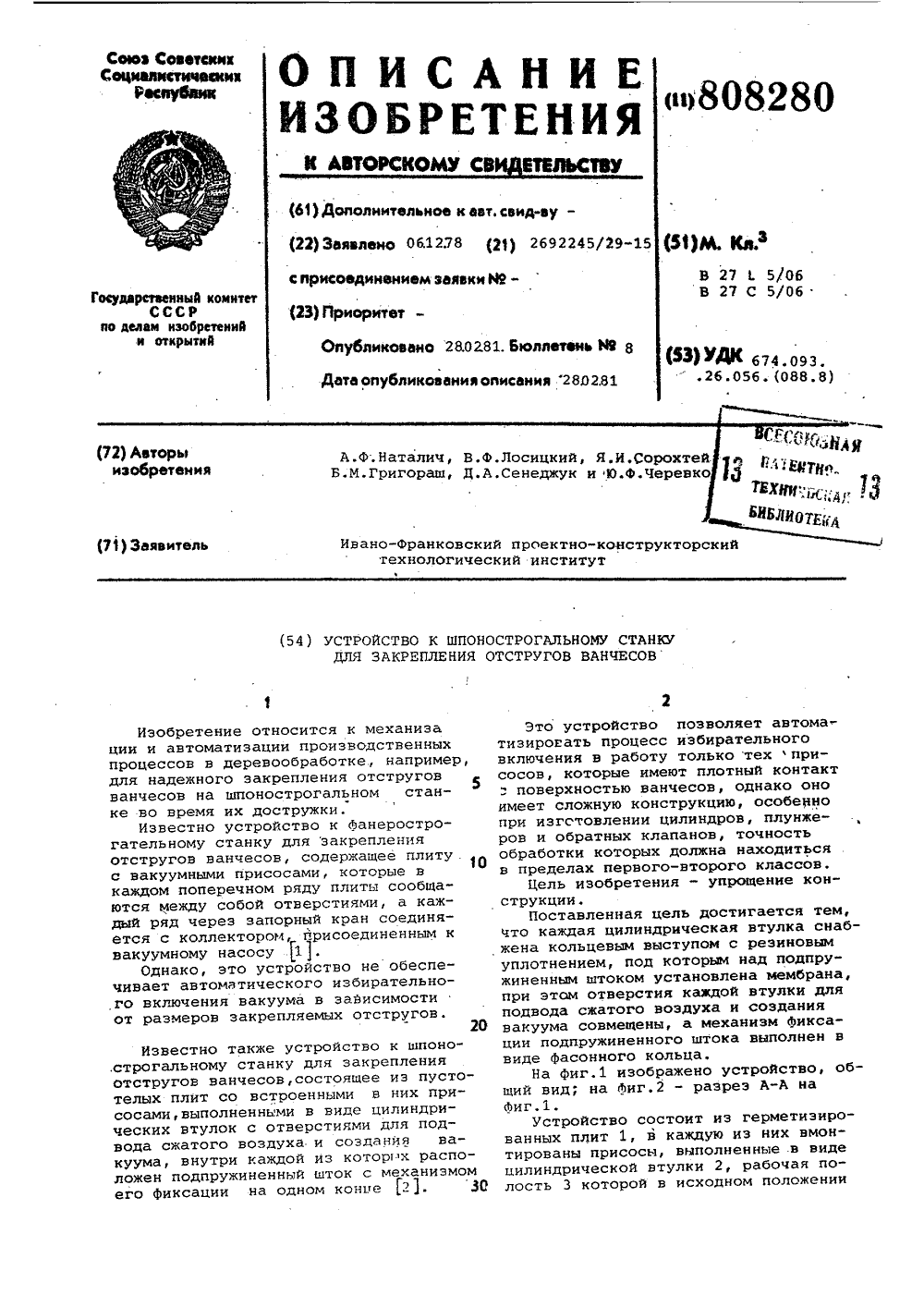

Номер патента: 808280

Опубликовано: 28.02.1981

Авторы: Григораш, Лосицкий, Наталич, Сенеджук, Сорохтей, Черевко

МПК: B27L 5/06

Метки: закрепления, отструговванчесов, шпонострогальномустанку

...ванчесысвоей поверхностью не плотно прилегают к ним, мембрана 4 остается в приоткрытом положении, а после прекраще ния подачи сжатого воздуха плотноприжимается пружиной 5 через шток бк кольцевому выступу 7 и перекрываетрабочую полость 3 присоса.Таким образом, рабочие полости 3 4присосов, которые имеют плотный контакт с поверхностью ванчесов, соединились с кольцевым каналом 9 и, следовательно, а полостью герметизированной плиты 1.,1 осле отключения герметизированных плит 1 от пневматической магистрали их подключают к вакуумному насосу, в результате полость герметизированных плит 1 и, соответственно, рабочие полости 3 присосов вакуумируются, и ванчесы прочно удерживаются силой атмосферного давления. После закрепления ванчесов начинается...

Номер патента: 797745

Опубликовано: 23.01.1981

Авторы: Григораш, Збыковский, Мараховский, Попов, Привалов, Севостьянов

МПК: B01D 53/14

Метки: газаот, кислых, коксового, компонентов, сероуглерода

...абсорбента используют этилендиамин.При этом берут этилендиамин с концентрацией 5-15 вес., а очистку ведут при 15-45 С.Кроме того, регенерацию отработанного раствора осуществляют дистьЬжяцией при 160-180 С и после отделения образующейся на стадии контактирования Й, и -этилентиомочевины его возвращают на очистку.Предлагаемый способ позволяет достичь высокой степени очисткигаза, а также осуществить прохождение следующих реакций:2 И 5 йн (СН ) НИ - И 5 НН (СИНН И 9 (4)2.СО 2 Н Офени (СН ) НН22 2- ИСО НН+з(СН ) НННСО; Р) 49+1) 202 - ф 5+ НО (ъ)99,5 97,6 нсвт+5+ми (сн )ни- +НИ(СН)2 ЙН 5 СН (4)с 5,+ни (сн,) нн - фин,(сн,)Р-с (в)Реакции (3), (4) и (5) протекаютнеобратимо, поэтому в циркулирующемурастворе в процессе обработки...

Номер патента: 783917

Опубликовано: 30.11.1980

Авторы: Бернштейн, Григораш, Гудимова, Дмитриева, Лубанцев, Светов

МПК: H02K 29/02

Метки: электроприводом

...блок 6 импупьсно-фазового управления, блок 7 формирования импульсов управ,еИя выходОЙ частотой, блок 8 задания частоты вра,ения,5 7839регулятор 9 тока, регулятор 10 частотывращения, блок 11 контроля и задания режимов работы вентипьного двигателя,триггер 12, компаратор 13, второй инвертор 14 сигналов, третий инвертор 15 сиг-палов, первый нуль-орган 16, второй нульорган 17, первый логический элемент 18И-НЕ, второй логический элемент 19 ИНЕ, аналоговые ключи 20 и 21, первыйинвертор 22 сигналов, выходной блок 23 10системы управления, щ -канальный адресатор 24,Устройство работает следующим образом.При наличии на выходе блока 8 зада йния частоты вращения положительного значения напряжения, а на выходе датчика 5частоты вращения сигнала,...

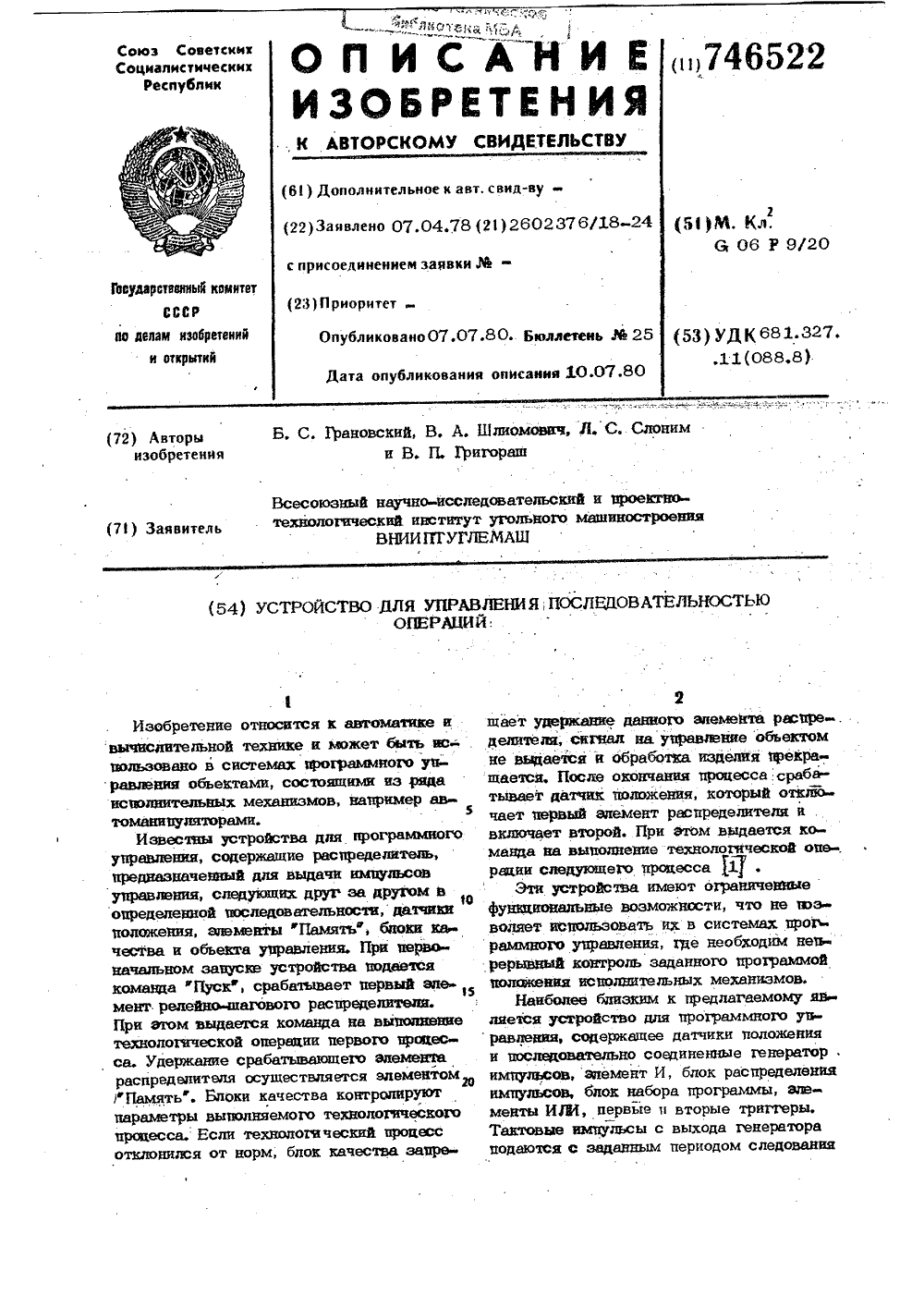

Номер патента: 746522

Опубликовано: 05.07.1980

Авторы: Грановский, Григораш, Слоним, Шлиомович

МПК: G05B 19/02

Метки: операций, последовательностью

...состоящий изстижении перемещаощимы исполнительным приводов 8 и 9 исполийтельньх механизмеханизмом заданного. положения и сраба- мов, элеменж НЕ 3 Я и .Зэлементытывании датчика. щитокения 2)/" з 5 ИЛИ .2 и 13, датчики 14 и ЗЛ полакеНедостаткомэтого устройства являет ния.ся недостаточнвя надежность и безопас- Устройство работает следующим обра-,носмь работы Обье 3 ра уиравления, заклю- зом,чающиеся в отсутствии непрерывного конт- датчики положения в зависимости отроля заданного программой положения кюк- расположения исполнительных механизмовДОРО исполнительного механизмае Несмоъфф находятся в Одном из состОяпий еслиря на то, что в устройстве имеюжя вто- датчик 3.4 замкнут, то датчик ,5 разомкрые триггеры для контроли положения ме нут;...

Номер патента: 711229

Опубликовано: 25.01.1980

Авторы: Григораш, Симцис

МПК: E02D 1/00

Метки: грунта, исследования, свойств, физикомеханических

...агрегаты 1 смонтированы на жесткой пространственной ферме 3 выполнены абсолютно одинаковыми и являются вза. имозаменяемыми.Силовая часть нагрузочиого агрегата 1 пред. ставляет собой телескопический домкрат, а штамп 2 состоит из трех концентрических секций 45 и 6. При этом плошади секций 4 и 5 составляют по 2500 ем каждая, а площадь секции 6 равна 5000 ем. Секция 4 скрепле. на со штоком 7, в котором выполнен канал ,8 перепуска жидкости под поршень 9, Секшги 5 и 6 с помощью подкосов 10 и 11 скреплены соответственно со своими штоками 12 и 13 плунжерного типа.К Ферме 3 нагрузочный агрегат 1 крепится с помощью наружного цилиндра 14, передняя часть которого зажата закрепленной на ферме обоймой 15, а задняя его часть крепится к центральному...

Номер патента: 679391

Опубликовано: 15.08.1979

Авторы: Григораш, Грищенко, Лосицкий, Скепко, Сорохтей

МПК: B27L 11/00

Метки: механизм, подачи, рубительной

...симметричные противоположно направленныевитки шнеков 5.Для транспортировки древесиныустановлен приставной приводнойленточный транспортер б, состоящийиэ трех секций, средняя иэ ннх 7 удлиненная.Секторные выемки 4 приемныхвальцов охватывают и обжимают пачки8 древесины. Приемное окно 9 огра679391 формула изобретения иг. УИПИ Заказ 4699/12 Тираж 583 Подписное ПППатент, г. Ужгород, ул,Проектцая,ничено упорами 10, а ленточный транспортер имеет боковые ребра 11.Механизм подачи работает следующим образом.УПачка 8 древесины, предназначенная для измельчения, подается на ленточный транспортер 6, который транспортирует ее к верхнему 2 и нижнему 3 приемным вальцам. Древесина или моечные отходы располагаются по всей ширине ленточного транспортера...

Номер патента: 650628

Опубликовано: 05.03.1979

Авторы: Григораш, Полупан, Савенко, Сорока

МПК: A61M 1/03

Метки: кислородом, крови, насыщения

...допопнитепьно рядультразвуковых изпучатепей, которыеустановлены в резервуаре один над другим, причем численно расстояние междукаждыми двумя ультразвуковыми изпучаная снизу, сбратно пропорвой смеси и крови, находящихся междуэтими же упьтразвуховыми излучателями. На фиг. 1 изображено схематично устройство дпя насыщения крови киспородом, в продольном сечении; на фиг.2 - то же, в поперечном сечении.Устройство содержит резервуар 1, магистрапь 2 венозной крови, магистраль 3 артериальной крови, магистрапь 4 подачи газовой смеси, ультразвуковые изпучатели 5, соединительный разъем 6.Устройство работает следующим обраненный с магистралями подачи крови и газовой смеси, и упьтраэвуковой излучатепь,отличающееся тем, что, с цепью предотврашения...

Номер патента: 644621

Опубликовано: 30.01.1979

Авторы: Андреев, Григораш, Доброногова, Лукач, Назаренко, Пархамович

МПК: B28B 1/08

Метки: бетонных, формирования

...формовании бетонных изделий попредлагаемому способу отсутствует комко 0 вание смеси при высоком содержании волокон в цементно-волокнистой суспензии, атакже повреждение хрупких волокон, чтопредопределяет большую степень их ориентирования, Наличие большого числа ориен 5 тированных волокон в цементно-волокнистой суспензии способствует хорошему качеству заглаживания поверхности изделий,П р и м е р. Бетонную смесь приготавливают в бункере емкостью 10 л, в который0 раздельно одновременно подают цементнуюсуспензию и распыляют нарезанное армирующее волокно.В качестве армирующих элементов используют отрезки базальтовых волокон5 длиной от 20 до 30 мм. Для содержанияволокон 107 о от общего веса бетонной смеси используют цементную суспензию с...
