Устройство к шпонострогальномустанку для закрепления отструговванчесов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

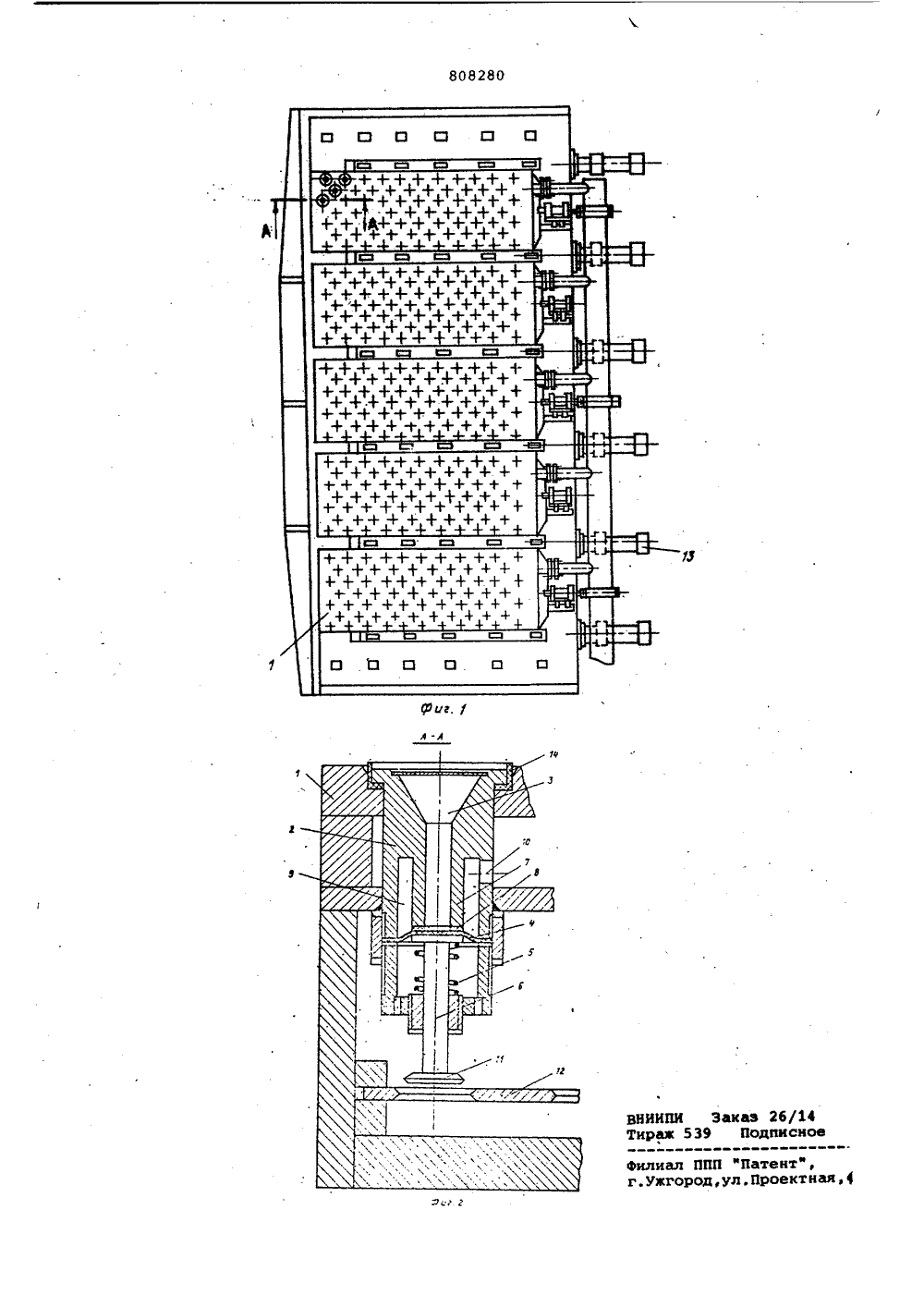

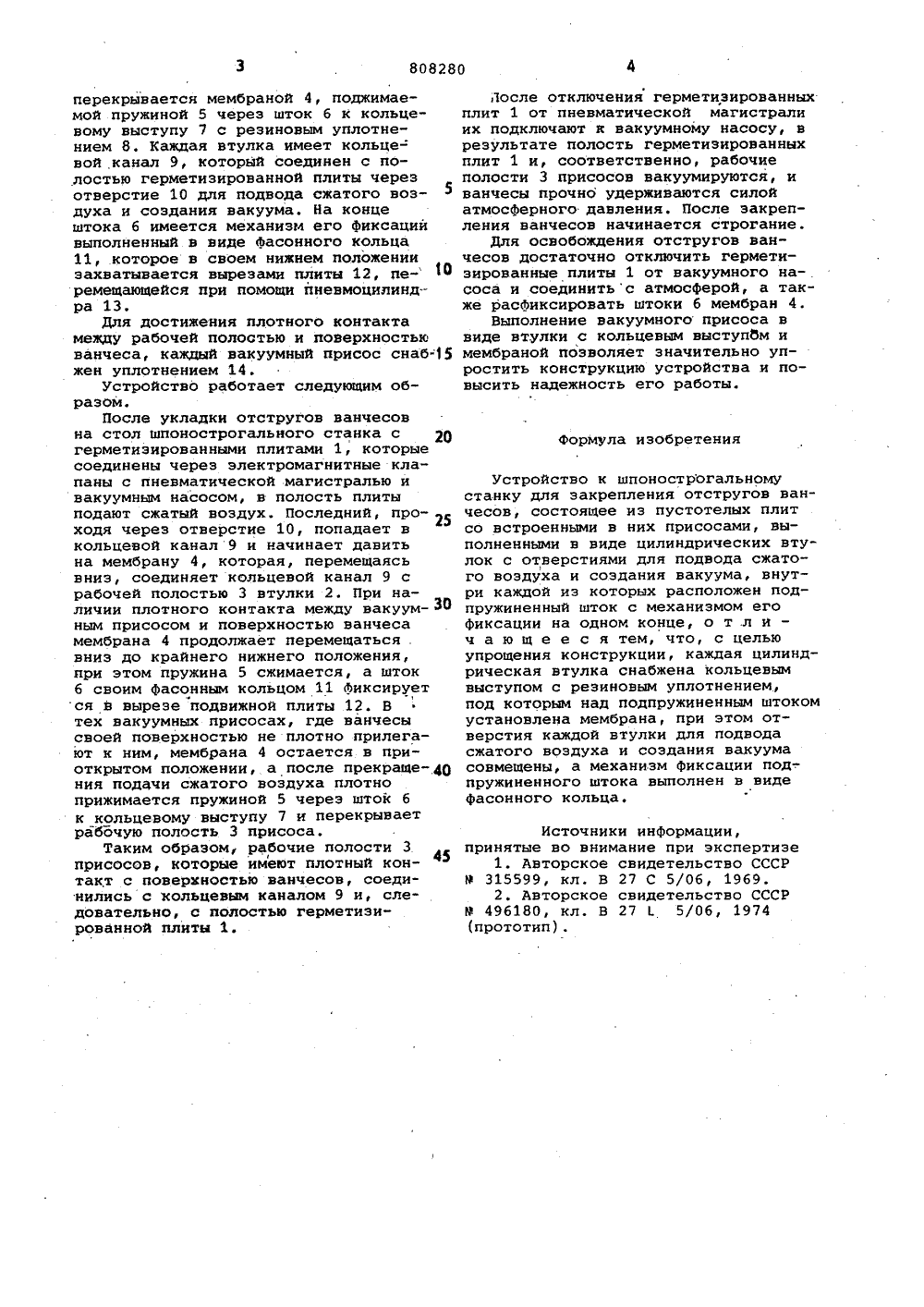

перекрывается мембраной 4, поджимаемой пружиной 5 через шток б к кольцевому выступу 7 с резиновым уплотнением 8. Каждая втулка имеет кольце-вой канал 9, который соединен с по,лостью герметизированной плиты черезотверстие 10 для подвода сжатого воздуха и создания вакуума. На концештока б имеется механизм его Фиксациивыполненный в виде Фасонного кольца11, которое в своем нижнем положениизахватывается вырезами плиты 12, пе- оремещающейся при помощи пневмоцилиндра 13,Для достижения плотного контактамежду рабочей полостью и поверхностьюванчеса, каждый вакуумный присос снаб 15жен уплотнением 14.Устройство работает следующим образом.После укладки отстругов ванчесовна стол шпонострогального станка с 2 Огерметиэированными плитами 1, которыесоединены через электромагнитные клапаны с пневматической магистралью ивакуумным насосом, в полость плитыподают сжатый воздух. Последний, проходя через отверстие 10, попадает вкольцевой канал 9 и начинает давитьна мембрану 4, которая, перемещаясьвниз, соединяет кольцевой канал 9 срабочей полостью 3 втулки 2. При наличии плотного контакта между вакуум- ЗОным присосом и поверхностью ванчесамембрана 4 продолжает перемещатьсявниз до крайнего нижнего положения,нри этом пружина 5 сжимается, а штокб своим Фасонным кольцом 11 Фиксируется в вырезе подвижной плиты 12. Втех вакуумных присосах, где ванчесысвоей поверхностью не плотно прилегают к ним, мембрана 4 остается в приоткрытом положении, а после прекраще ния подачи сжатого воздуха плотноприжимается пружиной 5 через шток бк кольцевому выступу 7 и перекрываетрабочую полость 3 присоса.Таким образом, рабочие полости 3 4присосов, которые имеют плотный контакт с поверхностью ванчесов, соединились с кольцевым каналом 9 и, следовательно, а полостью герметизированной плиты 1.,1 осле отключения герметизированных плит 1 от пневматической магистрали их подключают к вакуумному насосу, в результате полость герметизированных плит 1 и, соответственно, рабочие полости 3 присосов вакуумируются, и ванчесы прочно удерживаются силой атмосферного давления. После закрепления ванчесов начинается строгание.Для освобождения отстругов ванчесов достаточно отключить герметизированные плиты 1 от вакуумного насоса и соединить с атмосферой, а также расфиксировать штоки б мембран 4.Выполнение вакуумного присоса в виде втулки с кольцевым выступом и мембраной позволяет значительно упростить конструкцию устройства и повысить надежность его работы.формула изобретенияУстройство к шпонострогальномустанку для закрепления отстругов ванчесов, состоящее из пустотелых плитсо встроенными в них присосами, выполненными в виде цилиндрических втулок с отверстиями для подвода сжатого воздуха и создания вакуума, внутри каждой иэ которых расположен подпружиненный шток с механизмом егоФиксации на одном конце, о т .л и -ч а ю щ е е с я тем, что, с цельюупрощения конструкции, каждая цилиндрическая втулка снабжена кольцевымвыступом с резиновым уплотнением,под которым над подпружиненным штокомустановлена мембрана, при этом отверстия каждой втулки для подводасжатого воздуха и создания вакуумасовмещены, а механизм фиксации подпружиненного штока выполнен в видефасонного кольца,Нсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 315599, кл. В 27 С 5/06, 1969.2. Авторское свидетельство СССРР 496180, кл. В 275/06, 1974808280 ВНИИПИ Заказ 26/14 ираж 539 Подписное илиал ППП фПатент", .Ужгород,ул.Проектная
СмотретьЗаявка
2692245, 06.12.1978
ИВАНО-ФРАНКОВСКИЙ ПРОЕКТНО-КОНСТРУКТОР-СКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
НАТАЛИЧ АЛЕКСЕЙ ФЕДОСЬЕВИЧ, ЛОСИЦКИЙ ВЛАДИСЛАВ ФЕЛИЦИАНОВИЧ, СОРОХТЕЙ ЯРОСЛАВ ИОСИФОВИЧ, ГРИГОРАШ БОГДАН МИХАЙЛОВИЧ, СЕНЕДЖУК ДМИТРИЙ АНДРЕЕВИЧ, ЧЕРЕВКО ЮРИЙ ФИЛИППОВИЧ
МПК / Метки
МПК: B27L 5/06
Метки: закрепления, отструговванчесов, шпонострогальномустанку
Опубликовано: 28.02.1981
Код ссылки
<a href="https://patents.su/3-808280-ustrojjstvo-k-shponostrogalnomustanku-dlya-zakrepleniya-otstrugovvanchesov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство к шпонострогальномустанку для закрепления отструговванчесов</a>
