Грибанов

Номер патента: 809197

Опубликовано: 28.02.1981

Авторы: Веселова, Грибанов

МПК: G06F 17/10, G06F 17/15

Метки: вычисления, корреляционныхфункций

...2.Пилообразное напряжение изменяется от 0 до А.Назначение блока 1 однотактнойзадержки и ключа 2 на входе коррелятора - обеспечить в цикле издвух тактов подачу одного .и того женапряжения на остальную часть измерительной схема. Если бы при этомна второй вход блока сравнения по прежнему подавалось напряжение от генератора пилообразного напряжения,изменяющееся от -А до А (А ) щах(х 1)то это бы соответствовало двукратному знаковому. преобразованию, являюцемуся эффективным средствомуменьшения погрешности,Введение инчертора 10 и ключа11, периодически подключающего навход БС 8 то прямое, то инвертированное напряжение с выхода ГПН 9(напряжение генератора изменяется от0 до А), является дополнительнымисточником повыцения точности (навход БС в...

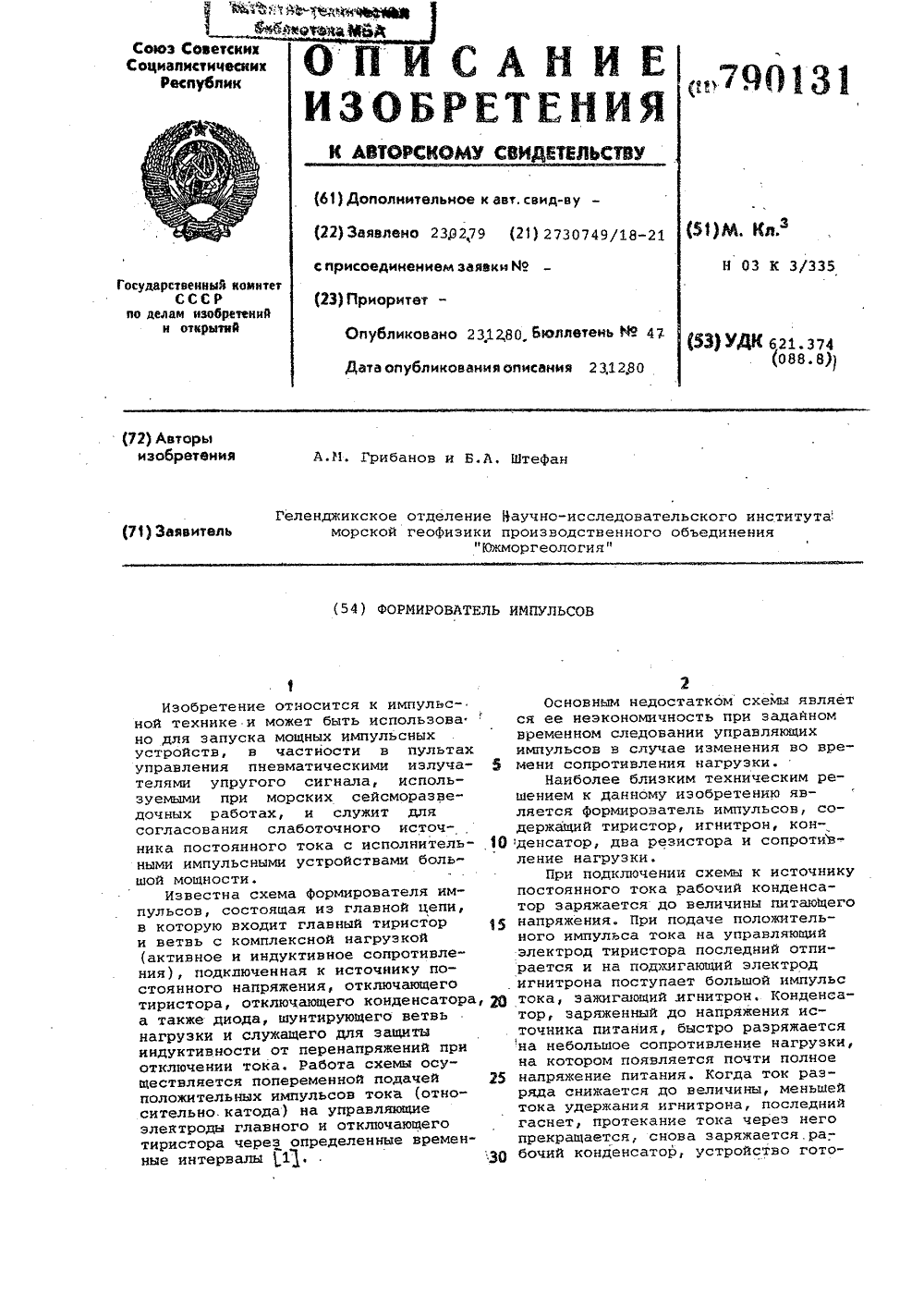

Номер патента: 790131

Опубликовано: 23.12.1980

Авторы: Грибанов, Штефан

МПК: H03K 3/335

Метки: импульсов, формирователь

...основноготиристора 5, накопительный конденса тор б с зарядным резистором 7, следящую систему, состоящую из диодов 8и 9, второго зарядного резистора 10,служащего для заряда коммутационногоконденсатора 11, вспомогательного 2 О тиристора 12, в катод которого включен следящий конденсатор 13, второйэлектрод которого соединен с катодомосновного тиристора, первой параллельной КС-цепочки, состоящей из 2 конденсатора 14 и переменного резистора 15, второй параллельной ВС-цепочки, содержащей конденсатор 16 и сопротивление 17, порогового элемента (например, неоновой лампы) 18, формирующего диода 19 и разрядного конденсатора 20. Аноды диодов 8 и 9соединены с положительным выводомисточника питания, катод диода 8соединен последовательно с...

Номер патента: 788113

Опубликовано: 15.12.1980

Авторы: Андреев, Герусов, Грибанов, Демченко

МПК: G06F 17/10, G06F 17/15

Метки: коррелометр, цифровой

...и 9, выход первого элемента И 8 соединен с входом блока б.синхронизации, выход второго элемента И 9 соединен с входом генератора 10 псевдослучайных интервалов,выход которого соединен со вторым входом триггера 11, прямой и инверсный выход которого соединены соответственно со вторыми входами второго и первого элементов И, первый вход триггера 11 соединен с шестым выходом блока б синхронизации. Вы" ход блока 5 умножения соединен со входом блока 12 накопления.В предлагаемое устройство, использукщее для определения Кф алгоритм с некоррелированной выборкой (фиг.2), по окончании каждого цикла до наступления следующего цикла вводится некоторый случайный интервал (фиг.3), при этом моменты выборок задаются по закону+ = 1) д+ Е ф О, (1) где 61 -...

Номер патента: 752003

Опубликовано: 30.07.1980

Авторы: Грибанов, Григорьев, Яценко

МПК: E21C 41/06

Метки: залежей, крепких, разработки, руд

...чертеже представлена вертикальнаяпроекция отрабатываемой залежи.Предлагаемый способ осуществляется 15 следующим образом. Залежь отрабатывается этажно-камерной системой разработки. На верхнем буровом горизонте проходят буровые выработки 1, из которых бурят нисходящие параллельные скважины 2.20 Расстояние между буровыми выработками1 определяют расчетным путем. Скважины 2 заряжают зарядами 3 в несколько приемов при помощи пневмозарядной машины, Длину заряда й принимают равной (1,5 - 25 2,5) а, где а - расстояние между рядамискважин.Руду отбивают лентами на предварительно пройденную горизонтальную камеру 4 в следующем порядке. Первоначально отбиЗ 0 вают крайнюю ленту 5. Затем поочередноедактор М, Кузнецова орректоры; Р. Беркович и...

Номер патента: 750536

Опубликовано: 23.07.1980

Авторы: Грибанов, Панченко, Счеславский

МПК: G01B 7/30, H03M 1/64

Метки: вала, напряжение, поворота, угла

...сдвиг. Активное сопротивление25 фазосдвигающей цепи 4 выбрано многобольшим, чем емкостное сопротивлениена частоте питающей сети емкости фазосдвигающей цепи. При этом фазовыйсдвиг этого сигнала на частоте пиЗ 0 такщей сети близок к 90 . Второйосигнал передается трансформатором 2,Коэффициенты передачи сигнала интегрирующей цепи и сигнала передаваемогобез фазового сдвига трансформаторомвыравниваются потенциометром 5.Пусть напряжение питающей сетиП = А был 1. Напряжение на входе.фазосдвигающей цепи .Б = А соэрэесаНапряжение на входе трансформатораО = А епр эод40.где ц - напряжениеЮ - угловое положение ротора сельсина; .Я - частота сети;время;А - коэффициенты,На выходе фазосдвигающей цепи одновекторное напряжение равно61 = Асову сози...

Номер патента: 748006

Опубликовано: 15.07.1980

Авторы: Грибанов, Палто, Трушкин, Хавротин

МПК: E21C 41/06

Метки: горизонтальных, ископаемых, пластов, полезных, пологопадающих, разработки

...чтобы самоходный вагон (доставочный транспорт) мог, не снижая скорости, проехать из камеры в камеру. цобываемую комбайном 3 руду самоходный вагон 4транспортирует через пройденные сбойки,но уже в другом направлении, а именно кближайшему погрузочному пункту (конвейеру) 5,В конкретном случае (для условий калийных рудников) подготовка блоков осуществляется панельными транспортными выфработками 6, блоковыми транспортными выработками 7 и панельными вентиляционными выработками 8. Очистная камера 1 отрабатывается комбайновыми ходами с оставлением междуходовых 9 и междукамерных 1 О целиков,Известно, что расстояние доставки, припереходе за которое добычное оборудование, например комбайн, простаивает в ожидании доставочного оборудования...

Номер патента: 743924

Опубликовано: 30.06.1980

Авторы: Грибанов, Давыдов, Данеко

МПК: B65G 51/04

Метки: грузов, контейнерах, транспортирования, трубопроводу

...стопором 12 и заливается водой. После открытия заслонки 13контейнер освобождается от стопора и поступает на участок 14 загрузки, а на егоместо устанавливается следующий контейнер. На участке загрузки контейнер загру- Ожается транспортирующим материалом стемпературой парообразования, после чегокрышка 15 загрузочного люка 16 и заслонка 13 закрываются, а заслонка 17 открывается. Вода, залитая в емкость 5 (фиг. 2) 1контейнера 1 и водяную рубашку 6, поддействием горячего транспортируемого материала нагревается до температуры парообразования, поступает в теплообменник 8,где преобразуется в пар. Воздействуя наклапан 9, настроенный на расчетное давление, пар выходит в замкнутую полостьмежду контейнером 1 и заслонкой 13 участка загрузки. В...

Номер патента: 728881

Опубликовано: 25.04.1980

Авторы: Гершуни, Грибанов, Пиньковский

МПК: B01D 17/06

Метки: электроразделитель

...нижней части корпуса 1 которого размещен маточник 2 для ввода исходной эмульсии. В верхней части корпуса смонтирован сбор8881 4поля: в нижней части - относительноеслабое поле между длинными стержнями:в средней части - более сильное полемежду длинными и короткими стержнями: в верхней части - однородное сильное поле между пластинчатыми электрсьдами, имеющими большую поверхностьи обеспечивающими эффективную обрабоэку слабоконцентрированной эмульсии.1 О Предлагаемое выполнение аппаратапозволяет создать оптимальные условиядля электроочистки жидкостей. Электроразделитель для очистки жидкостей, в корпусе которого размещеныустройства для ввода исходной смеси,20 устройства для вывода очищенного продукта и отделенных примесей и лектролды,...

Номер патента: 722554

Опубликовано: 25.03.1980

Авторы: Гершуни, Грибанов, Лебедев, Мельников, Пиньковский

МПК: B01D 17/06

Метки: электроразделитель

...на перегородке 11 с зазором и закрытые сверху отбойниками 15, установленными с зазором к торцу гатруб ка, Над перегородкой 11 установлен патрубок 16 подачи реагента, в днище имеются патрубки 17 и 18.Электроразделитель работает следующим образом.Нефтепродукт подают в аппарат через отверстия маточника 10, над которым поддерживают слой реагентаэлектролита. После обработки нефтепродукт проходит через отверстия перфорированной перегородки 11. На эту. перегородку подают свежий реагент через патрубок 16. Уровень реагента поддерживают выше;отбойников 15 с помощью переливной пластины 13. Плотность нефтепродукта меньше плотности реагента, поэтому внутри патрубков 1 4 устанавливается циркуляция реагента, сопровождающаяся его диспергированием...

Номер патента: 717342

Опубликовано: 25.02.1980

Авторы: Галушкина, Грибанов, Палто, Свердлова, Томчин, Трушкин, Хавротин, Шокин

МПК: E21C 41/08

Метки: горизонтальных, ископаемых, пластов, полезных, пологих, разработки

...во встречном направлении .,На чертеже приведена схема ведения горных работ,Способ заключается в следующем,.Отработку горизонтального или пологопласта полеэноГо ископаемого проводят камерами 1, До отработки проводят панельную транспортную выработку2, вентиляционную выработку 3 и блоковую транспортную выработку 4, Отблоковой транспортной выработки перпендикулярно камерами проводят достаФ 717342 Формула изобретения каэ 9791/44 аж 62 Подписное ИП иал ППП Патент, г. Ужгород,оектна вочнйе выработки 5, Отработку кАмермогут проводить как по отгонной, таки по безотгонной схеме с выемкойсмежных камер во встречном направлении, Отбитое полеэное ископаемоетранспортируют иэ камеры через ближайшую к забою камеры доставочнуювыработку....

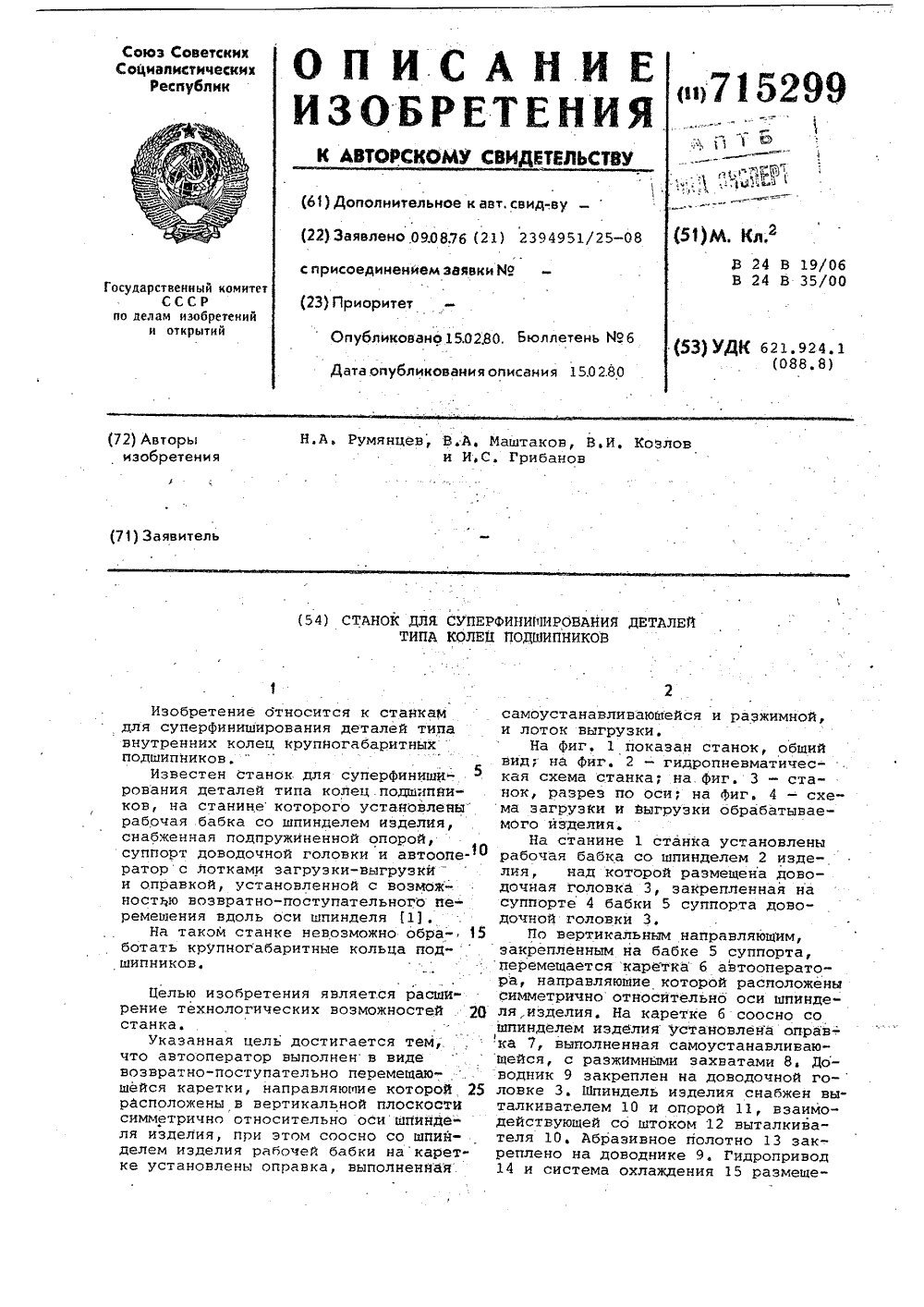

Номер патента: 715299

Опубликовано: 15.02.1980

Авторы: Грибанов, Козлов, Маштаков, Румянцев

МПК: B24B 19/06

Метки: колец, подшипников, станок, суперфиниширования, типа

...в станине 1. Чагрузочный лоток 16крепится к станине 1. Лоток выгрузки17 прикреплен к каретке 6. Электрошкаф 18 установлен рядом со станком,,Катушка 19 с абразивным полотном устанавливается на бабке 5 суппорта до"водочной .головки. Цилиндр 20, .размещенный в бабке 5 суппорта,.перемещает суппорт 4 доводочной головкивдоль изделия 21.Станок работает следующим образом.Необработанные иэделия загруженыв лоток 16. Оправка 7, имеющая захваты 8, входит заборной частью визделие 21, центрируя его. Каретка 6переносит изделие к шпинделю 2 изделия. Оправка 7 насаживает изделиена цилиндрическую опору 11, захваты8 убираются, и изделие оказываетсязажатым между торцом опоры 11 и торцом оправки 7, Включается шпиндельизделия, опускается доводник 9 и...

Номер патента: 694491

Опубликовано: 30.10.1979

Авторы: Грибанов, Копейкин, Мильто, Миронов, Устинов

МПК: C07C 49/76

Метки: группами, дифенила, мостиковыми, производных

...с выходом 90,0 - 93,00/О от теории.694491 Составитель Н, ГозаловаТехред А, Камышннкова Корректор Л. Брахнина Редактор А. Соловьева Заказ 2523/5 Изд.620 Тираж 521 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 П р и м е р 1, 1,42 г (0,007 моль) дихлорангидрида терефталевой кислоты и 2,32 г (0,014 моль) дибензофурана загружают в автоклав из нержавеющей стали. После продувки автоклава инертом его гсрметизи руют, помещают в солевую баню с температурой 260 С и выдерживают 1 ч. Из охлажденного автоклава стравливают выделившийся хлористый водород и сырой 1,4-бис- (2-дибензофурплкарбонпл) - бензол 10 кристаллизуют из толуола, Получают...

Номер патента: 680753

Опубликовано: 25.08.1979

Авторы: Гершуни, Грибанов, Исупов, Исупова, Масагутов

МПК: B01F 5/04

Метки: смеситель

...циркуляционной трубой, коаксиально установленной внутри корпуса, отношение диаметра которой к диаметру корпуса равно 0,64 - 0,70.Отношение расстояния от торца циркуляционной трубы до днища к ее диаметру равно 0,4 - 0,5.На чертеже изображен смеситель, общий вид.Смеситель имеет вертикальный цилиндрический корпус 1, входной патрубок 2, сопла 3, диаметр которых выбирают в зависимости от скорости, необходимой для заданного процесса, циркуляционные трубки 4 для диспергирования исходного сырья, теплообменник 5 для снятия тепла реакции, циркуляционную трубу 6 для упорядочения потоков и создания максимальной их ско ости, с целью обеспечения устойчивости смеси и предотвращения ее расслоения, патрубок 7 вывода продуктов реакции, который...

Номер патента: 677093

Опубликовано: 30.07.1979

Авторы: Грибанов, Счеславский, Юрков

МПК: H03K 13/00

Метки: времени, запаздывания, напряжение, постоянного, сигнала

...ключами 3, 4 коммутации того же запаздывающего случайного непрерывного сигнала. Вес детектированных ключами колебаний зависит от синхронизма колебаний запаздывающего непрерывного сигнала с сигналами управления ключей 3 и 4. Колебания с выходов ключей 3 и 4 поданы на входы разностного интегратора 5. Полярность подключения ключей 3 и 4 к входам разностного интегратора 5 выбирается такой, чтобы напряжение с выхода разностного интегратора 5, поданное через масштабирующий элемент 6 на входы управления элементов задержки 1 и 2 с величиной задержки, пропорциональной напряжению управления, стремилось скомпенсировать запаздывание случайного непрерывного сигнала. При этом постоянному значению напряжения на выходе интегратора соответствует...

Номер патента: 672500

Опубликовано: 05.07.1979

Авторы: Волчков, Грибанов, Запевалов

МПК: G01H 9/00

Метки: бесконтактного, колебаний, механических, параметров

...5, выполненным, например, в виде осциллографа. Волновод 1 заканчивается рупорной антенной 9.Устройство работает следующим образом.СВЧ - генератор 2 возбуждает поле стоячих радиоволн в волноводе 1 и в пространстве между антенной 9 и вибрирующей поверхностью А. Г 1 ри вибрации поверхности А пропорционально амплитуде изменяется напряженность электрического поля в местах установки ответвителей 3 и 6. На нагрузках их детекторов 4 и 7, появляются промодуразличных областях народного хозяйства, где требуется дистанционность, бесконтактность, а также в медицине для измерения вибрации грудной клетки от сердечного толчка,Формула изобретения Устройство для бесконтактного измерения параметров механических колебаний, содержащее волновод,...

Номер патента: 653603

Опубликовано: 25.03.1979

Авторы: Грибанов, Кривенков, Панченко, Счеславский

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...с выходом второй гармоники генератора 7, Выход блока для управления 9подан на регулирующий элемент 10. С цельюобеспечения высокой стабильности в стабилизаторе применен постоянный магнит с установившимися параметрами (остраненный)из сплавов с высокой коэрцитивной силой,имеющих высокую стабильность остаточного намагничивания при температурных воздействиях. Для предотвращения размагничивания и установления точного значения величины стабилизируемого тока предусмотрен магнитный шунт постоянного магнита, сечение которого выбирается из условий компенсации температурной нестабильности индукции. Магнитный шунт имеет возможность плавного перемещения,Стабилизатор постоянного тока работает следующим образом,При несоответствии величины...

Номер патента: 633027

Опубликовано: 15.11.1978

Авторы: Андреев, Бабогло, Грибанов, Певзнер, Шадрин

МПК: G06F 17/18

Метки: процесса, случайного, усреднения

...управления 8, а третий вход -с выходом блока памяти 7, Выход блока анализа кода. 15 подключен к пятому входу блока перезаписи 4, шестойвход которого соединен с выходом блока формирования веса 16, первый входкоторого подключен к выходу блокапамяти 7, а второй вход - к десятомувыходу блока управления 8. Предложенное устройство преобразует исследуемый процесс БЦ в центрированные отсчетыПд,11 П=1-11 я 1 - разность между п -ым отсчетом 11и и -ой оценкой среднего по уровню гпту, преобразованной в напряжением33027 5 6 По отсчетам 0113 определяются существенные отсчеты Цп Д и их интер валы дГпспо текущим апертурамЧп, и приведенной апертуре 2е (после ошибки) . По существенным отсчетам 2 пс ) определяются оценки средних по уровню 1 пп и по...

Номер патента: 628040

Опубликовано: 15.10.1978

Авторы: Блюменкранц, Грибанов

МПК: B65G 1/08

Метки: гравитационный, многоярусный, стеллаж, хранения, цилиндрических

...ограничительная решетка 3 на оси 4, установленной в опорах 5. В нижней части стеллажа установлен привод 6, связанный через зубчатую передачуи винтовую передачу 8 с нижней частью решетки 3 с образованием щели переменного сечения. На осях 9, закреплен. ных на полках 2, установлены отсекатели 10, соответствующие одному типоразмеру изделий и связанные с силовыми цилиндрами 1. На полках 2 в местах разгрузки стеллажа смонтированы откидные планки 12, взаимодействующие с упорами 13. Нижняя часть решетки 3 снабжена серьгой 14, связанной с винтовой передачей 8.Стеллаж работает следующим образом.С помощью загрузочного устройства (на чертеже не показано) производят загрузки, Луоваи КОРР075 Подпитета Совета Минисений и открытийРаунская наб.,...

Номер патента: 628039

Опубликовано: 15.10.1978

Авторы: Блюменкранц, Грибанов

МПК: B65G 1/02

Метки: гравитационных, грузами, загрузки, многоярусных, стеллажей, цилиндрическими

...сзади.20 рас. на ко е-замкй приктор 3зак- Й ОРг вертикальцо1, сцабжеццьгатсль 2, рсду(ОИГОГереибкий тяговв Устроиство сот(ержи н утый цепцой коцпсйср волом, содсржап(пм дви рсплец одни: к(ппом рокэе (ро Трест" "СВГГтехге ган 5, С вободц ь.й конец органа 5 снабжен фиксатором, и ы пол цс и ы м в виде крюка б, Взацмодействуюши; с штырями 7 поло 5 кеппыми па полках 8 стеллажа, торьх расположены упоры 9.РГ(ота устройства осуществляется сле- УОППЛ (151301,Вк.;оГГОт двигатель 2 и перемещают орган 5 к загружаемоц полке 8 стеллажаГзакрепляот па ней орган 5 посредством крюка б. Тельфером (на фиг. не показан) загружаГот орган 5. Затем снова включают двцгатель 2 конвеиера 1, который перем щает конец органа 5 вверх, при этом груз перекатывается ца...

Номер патента: 608920

Опубликовано: 30.05.1978

Авторы: Артеменко, Гаранько, Грибанов, Ласовик, Паличев

МПК: E21B 49/02

Метки: донных, отложений, пробоотбойник

...труба 2 имеет сверления 21, через которые при вскрытии камеры 9 частьвоздуха протекает в кольцевой канал междутрубами 2 и 3 и далее сквозь отверстия вцентрирующем кольце 5 подается в основание коронки по каналу 22, При повторномзаполнении водой реактивного сопла 11 воздух вытесняется по каналу между наружнойтрубой 2 и поршнем 13 и далее через сверления 23,Отбор донных геологических проб с помощью описанного устройства производитсяследующим образом.Устройство опускается с обеспечивающегосудна на дно и устанавливается в точке отбора геологической пробы. Направляющиереактивные сопла 11 и 12 заполняются водой.От компрессора или от баллона со сжатымвоздухом через магистраль 15 высокого давления наполняются до необходимого давления верхние...

Номер патента: 603721

Опубликовано: 25.04.1978

Авторы: Грибанов, Зборовский, Лазарев, Пухакк

МПК: D04H 17/00

Метки: свойлачивающее

...10, установленными по его концам. Конечные выключатели 12 и 13 установлены против кулачка 16 приводного вала 10 по обе стороны от него (см. фиг. 3).Штоки 2 связаны через штанги 5, эксцентрики 15, приводной вал 10, редуктор 17, цепную передачу 18 и муфту 19 с приводом 20 подъема-опускания верхней плиты 4, на которой установлена грузовая накладка 21 (см. фпг. 2). Обогреваемая нижняя плита 6 для удаления коцденсирую)цего в трубках пара сна б)кена патрубком О 2 слива конденсата пара (воды) .На станине закреплено пусковое устройство 23. 3.)ектродвигатель 11 посредством ременной передачи через промежуточный вал 24 н шкив 25, сидящий на верхнем валу 26 связан с кривошипно-шатунным механизмом 1 (см. фпг. 2).В машине двигатели обеспечпва)от по...

Номер патента: 597590

Опубликовано: 15.03.1978

Авторы: Грибанов, Иванов, Подолякина, Чемоданов

МПК: B63B 9/04

Метки: реконструкции, судна

...между габаритной длиной судна и длиной судна по грузовой ватерлинии, вставляют между основной и отделенной частями корпуса дополнительную секцию, а носовую часть корпуса, расположенную вызовой ватерлинии ис + Ь - длина гру вл- габаритнаягабмя ватерлиния; е реконструкции; длина судна; ГВ ь аО ния носовой част)гвлсудна. величина см пособ реконструкчить груэовместиь судна без увелиэмеров. Предложенныйна позволяет уве и груэоподъемнос его габаритных р ени вестен способ реконструкцчающий увеличение полезног а судна, заключающийся в пуса судна части носовой асположенной ниже грузов мешении ее относительно Н, Подолякина и М, Н, Чемодан597 ф) 90 Составитель Ю. НемировскийРедактор В, Блохина Техред К. Гаврои Корректор Л. Небола Заказ 2264/13...

Номер патента: 573594

Опубликовано: 25.09.1977

Авторы: Грибанов, Еловиков, Мауленкулов, Утениязов, Якупов

МПК: E21C 41/06

Метки: залегания, наклонного, пологого, разработки, рудных, тел

...4. В зависимости от ширины камеры в ней располагают одну или несколько буровых восстающих.Взрывные скважины 5 бурят из буровых восстающих веерами, которые располагают перпендикулярно к плоскости лежачего бока. Отрезную щель 6 оформляют на всю, мощность залежи перпендикулярно к ее падению.В нижней части отрезной щели проходят О рудоприемные воронки 7. Так как отбойку руды осуществляют слоями, то емкость воронок 7 должна быть такой, чтобы в ней разместилась руда отбитого "лоя, при этом учитывается коэффициент пазрыхления руды. фНа вентиляционном шреке 4 устанавливают емкость 8, например, из аластичной прочной пленки (анидной ткани ТАс разрывной прочностью ЗО т на 1 пог. м.),Подготовительно-вспомогательные работыперед отбойкой...

Номер патента: 568598

Опубликовано: 15.08.1977

Авторы: Бибик, Варенцова, Грибанов, Котомина, Лавров

МПК: C01G 49/08

Метки: феррожидкости

...водой и пептизацией при нагревании до 70 - 90 С в растворе олеиновойкислоты в органическом растворителе.20 Отличительными признаками способа является то, что осаждение магнетита ведут раствором аммиака при избытке солей двухвалентного железа 5 - 105 о, а промывку осадкаосуществляюг водой до рН 10 - 12,25 Гехнология способа состоит в следующем.Высокодисперс 4 ый магнетит получаютосаждением его из раствора солей двух- итрехвалентного железа (например, ГеС 1 з++1. е 504) при избытке соли двухвалентногоЗ железа (5 - 10%) раствором аммиака при рНРедактор Е. Хорина Подписное Заказ 1994/8 Изд.743 Тираж 671 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография,...

Номер патента: 565958

Опубликовано: 25.07.1977

Авторы: Грибанов, Зборовский, Лазарев, Пухакк

МПК: D04H 1/08

Метки: валяной, обуви, основ

...заворачивают от голенюца к головке. т 5 После этой перекладки уплотнение осушесъвлятот в течение 55-70 сек. При третьейперекладке основу перекладывают в дргутопозицию, т.е. переворачивают на 180 надругой бок, и заворачивают в полотно, и 20 затем уплотнение производят в течение55-70 сек. При уплотнении поддерживаюттемпературу 90-100 С.оПредлагаемый способ дает возможностьрегулировать время ведения процесса в за висимости от вапкоспособности смеси, а565958 25 Составитель /1, КагнерРедактэр В, Дибэбес Техред Н. Лндрейчук Кэрректэр Л. Гриценко Заказ 2328/18 Тираж 521 Пэдписнэе 1 ШИИПИ Гэсударственнэгэ комитета Сэвета Министрэв СССР пэ делам изобретений и открытий 113035, Москва, Ж, Раушская нйб., д. 4/5илиад Г 1 ПП "Патент, г,...

Номер патента: 565863

Опубликовано: 25.07.1977

Авторы: Блюменкранц, Грибанов

МПК: B65G 47/24

Метки: кантования, плоских

...рама 1, несущая приводные ь, рольганги 2 и 3, расположенные один наддругим, связана с пневмоприводом поворота 4 шестерней 5 и цепной передачей 6. Ввчы 7 приводных ропьгангов 2 и 3 , несущие транспортирующие ролики 8, смонтированы в опорах 9 поворотной рамы 1,На концах валов 7 установлены ведомыеролики 10 привода ропьгвнгов, взвимс- действуюшие с ведущим элементом - бесконечной лентой 11, связанной через шестерни 12 и 13, цепную передачу 14 и редуктор 15 с двигателем 16, Натяжениелентч 11 обеспечивается. натяжным устройством 17, На входе и выходе из кантоввтеля, зв пределами поворотной рамы 1 25 установлены поддерживающие промежуточ 5658634ные ролики 18, постоянно вэаимодейству - но снижает массу вращающихся частей квнющие с...

Номер патента: 535060

Опубликовано: 15.11.1976

Авторы: Грибанов, Данилов, Кныш, Лукачев, Скориков, Тарабрин

МПК: A01K 63/00

Метки: аэрации, водоемах

...АЭРАЦИИ ВОДЫ В ВОДОЕМ смесительной камерой диафрагму 4. В смеси- тельной камере горизонтально установлены трубопроводы 5, одни концы которых соединены с диафрагмой 4, а другие имеют сопла 6 и оснащены эжекторами 7, размещенными на выходе смесительной камеры 3, Трубопроводы установлены в смесительной камере посредством крестовины 8. Эжекторы укреплены в днище 9 и соединены с гибкими шлангами 10, 10 имеющими отверстия 11. Днище 9 в свою очередь закреплено на смесительной камере 3 болтами (на фиг. не показаны). Со стороны подвода воды на диафрагме укреплены завихрители 12 лопаточного типа, а с другой ее сто роны - вихревые камеры 13, Эта совокупность образует первый каскад эжекторов. Трубопроводы 5 с соплами 6 и эжекторами 7 образуют...

Номер патента: 530667

Опубликовано: 05.10.1976

Авторы: Буряченко, Грибанов, Кабаков, Лукьянов, Малков, Михайлов, Рассохин, Рудницкий, Ступкин

МПК: A01K 63/00

Метки: аэрации, водоемах, воды, рыбохозяйственных

...потока,выходящего из насадки, каждое ребро может бытьвыполнено в виде фигурной лопатки 13, расположенной под углом к набегзющему потоку воды(фиг. 12). В этом случае сигарообразный обте.катель 10 выполнен открытым или перфорированным в хвостовой части, а фигурные лопатки 13- открытыми в хвостовой части и имеют перфорацию 14,Внутри кольцевого трубопровода б в местеконтакта водь 1 с воздухом зона образования льда)установлено термоприспособление, представляющеесоэй полую тр) бку 15, к верхнему концу которойприкреплен кзбель 16, а в средней исти имеетсяизоляция 17. Термоприспособленне закреплено нчребрах.,18 посредством планки 19,Устройство для аэрации воды в рыбохо.эяйственных водоемах смонтировано на плзвучеинли стационарной опоре...

Номер патента: 528069

Опубликовано: 15.09.1976

Авторы: Буряченко, Грибанов, Гулов, Коновалов, Лукьянов, Михайлов, Рудницкий, Ступкин, Шибалкина

МПК: A01K 61/02

Метки: корма, раздачи, рыбам

...разбрасыватель с ограниченной зоной разбрасывания.Устройство для подачи корма рыбам содербунтср 1 ц дттст:.овьттт разо 1 тасывателт. 2с лопастями 3. Дисковый разбрасыватель 30 установлен под выходным отверстием бунке.5 10 15 20 25 30 35 40 ра с образованием кольцевого зазора 4 между ним и бункером, На дисковом разбрасывателе имеются ребра 5, радиально расположенные на его лопастях. Каждая из лопастей имеет форму лепестка и выполнена из эластичного материала с возможностью его отгибания за счет прорезей 6 в диске вверх или вниз.В устройстве имеются пневмопривод 7, подсоединенный к дисковому разбрасывателю посредством воздухопровода 8 с регулирующим клапаном 9 подачи сжатого воздуха, и тяги 1 О с гапкамп 1 для плавного регулирования...

Номер патента: 526682

Опубликовано: 30.08.1976

Авторы: Величко, Вольфсон, Гарбарчук, Гольдик, Грибанов, Деркач, Жигачев, Калужский, Калъченко, Киль, Ланкин, Левитан, Матвеев, Никифоров, Пальчиков, Семенов

МПК: C25C 3/14

Метки: алюминиевый, анодами, глинозема, загрузки, обожженными, электролизер

...Л. Гольдик,ач, В. А. Жигачев, В. С. Кальченко,иль, В. П, Ланкин, Г. У, Левитан,ров, А. И, Пальчиков и Н. А. емвательский и проектный ин итути электродной промышленно Вдуваяие газа вызывает интенсивное перемешивание электролита и металла, что приводит к окислению последнего анодными газами (а в случае подачи воздуха - и кисло родом воздуха), вследствие этого - к значительным потерям металла.Ближайшим к рассматриваемому в данномизобретении устройству по своей технической сути и достигаемому эффекту является уст ройство для загрузки глинозема в алюминиевый электролизер с обожженными анодами, включающее бункер с днищем, расположенный вдоль продольной оси электролизера, и механизм продавливанпя корки электролита, 15 содержащий...
