E21C 41/08 — E21C 41/08

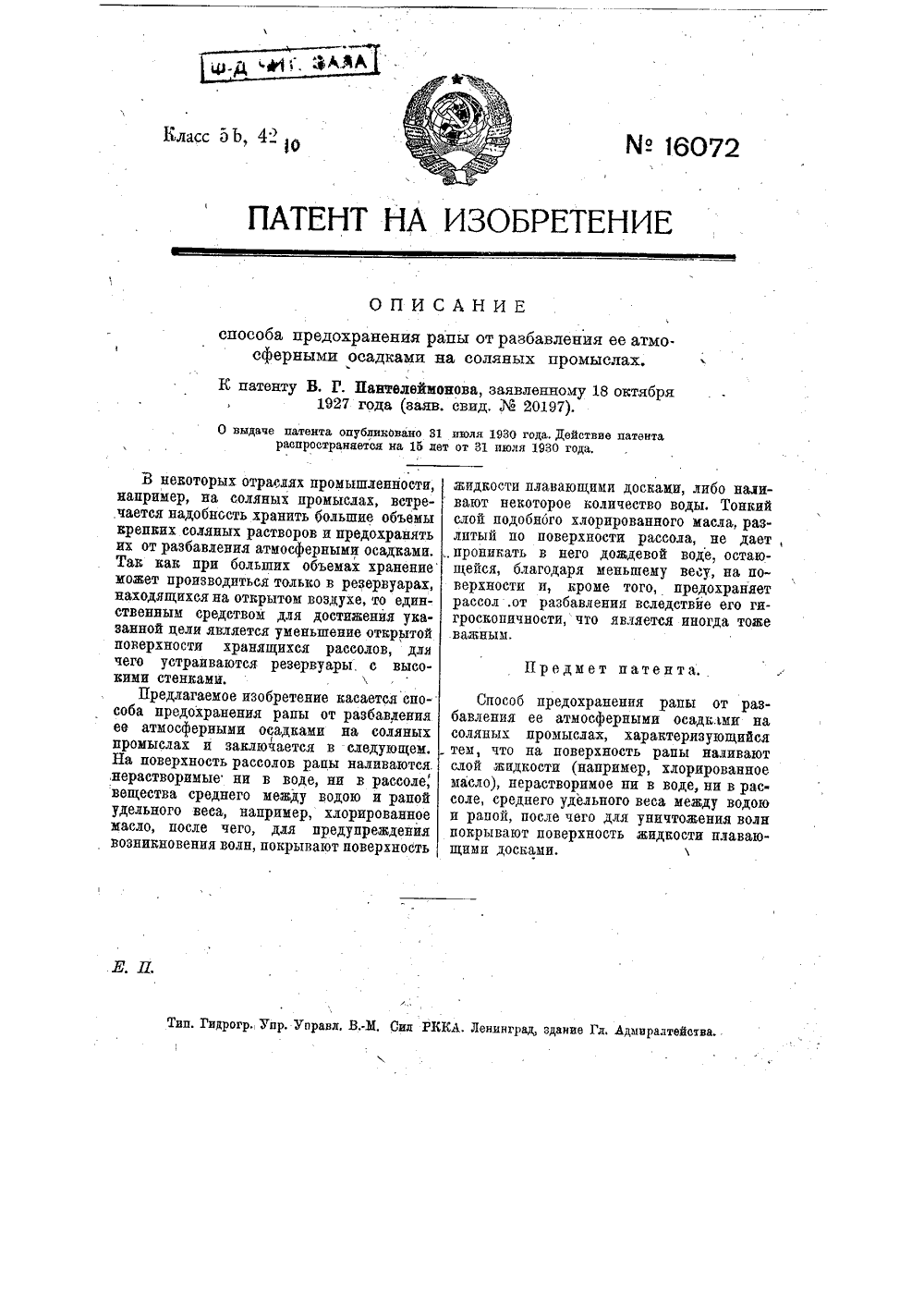

Способ предохранения рапы от разбавления ее атмосферными осадками на соляных промыслах
Номер патента: 16072
Опубликовано: 31.07.1930
Автор: Пантелеймонов
МПК: E21C 41/08
Метки: атмосферными, осадками, предохранения, промыслах, разбавления, рапы, соляных
...что является иногда тоже важным. П 1 ип. Гидрогр. Упр. Управл. В,-М. Сил РККА. Ленинград, здание Гл, Адмиралтейств В некоторых отраслях промышленности, например, на соляных промыслах, встречается надобность хранить большие объемы крепких соляных растворов и предохранять их от разбавления атмосферными осадками.Так как при больших объемах хранение может производиться только в резервуарах, находящихся на открытом воздухе, то единственным средством для достижения указанной цели является уменьшение открытой поверхности хранящихся рассолов, для чего устраиваются резервуары. с высокими стенками.Предлагаемое изобретение касается способа предохранения раны от разбавления ее атмосферными осадками на соляных промыслах и заключается в...
Машина для добычи соды
Номер патента: 28190
Опубликовано: 30.11.1932
Автор: Рогозинский
МПК: E21C 41/08, E21C 47/00
...Выведенная на середину бассейна машина приводится вдействие посредством пуска мотора. При помощи передач 20 и 22 лебедка 23 тащит машину к перемычке 25 с определенной скоростью. В это же время передача шестернями 19, 18, 17, 1 б вращает вал 41и приводит в движение все цепи Галля, которые режут слой соли и, начинают двигатьотделенную соль по на клону вверх, насыпая ее на платформу, Поднимаемая по склону бугра, обращенному к цепям, соль ссыпается на вершине на другую сторону бугра и постепенно заполняет ящик.Когда движение машины будет оста-. новлено выключением лебедки 23, начинается выгрузка соли из ящика на транспортер 2 б. Для этого юосредтвом лебедки 10 начинают опускать раму 8, скребки захватывают соль, пересыпают ее в...
Каток для укатывания дна соляных осадочных бассейнов
Номер патента: 29450
Опубликовано: 31.03.1933
Автор: Баулин
МПК: E21C 41/08
Метки: бассейнов, дна, каток, осадочных, соляных, укатывания
...4 или выдавливающего внавку выпуклого катка 5 7 Разрыхляющие диски 4 и выпуклый каток 5 укреплены на вилкообразных рычагах, которые вращаются около осей 6 и 7 и своими концами 8 и 9 посредством роликов 1 О и 71 прикреплены к домкратным механизмам 12 и 13.Для производства канавки машина пускается сначала задним ходом; посредством ключа 74 и червяка 15.конец 8поднимается вверх, а другой конец 1 б опускается вниз и вдавливает диски 4 в землю, разрыхляя последнюю. Чтобы . куска земли, прилипая к дискам, не от-.рывались от поверхности дна, между вращающимися дисками укреплен гре-бень 17, который не пропускает комьев .земли выше себя. После того, как машина прошла задним ходом весь бассейн, ей дают прямой ход и взамен дисков опускают...
Машина для добычи самосадочной соли и передачи ее на склады
Номер патента: 30243
Опубликовано: 31.05.1933
МПК: E21C 41/08, E21C 47/00
Метки: добычи, передачи, самосадочной, склады, соли
...вокруг штыря на необходимый угол,Предмет изобретения Машина для добычи самосадочной соли и передачи ее на склады, снабженная для снимания слоя соли лопатой, с каковой соль поднимается норией и передается на шнек, . отличающаяся тем, что лопата 18 заострена с обеих сторон и подвешена. сбоку машины на цапфах, допуская установку при гомощи маховиков. с которым находится горизонтальное коническое колесо 5, посаженное на вертикальном валу б, сидящем в трех подшипниках, Наверху на вал надета коническая шестерня 7, в сцеплении с которой нахо.- дятся две конические шестерни. Коническая шестерня 2 б, предназначаемая для , вращения вала шнека 21, сидит на одном валу с цилиндрической, шестерней 9, передающей помощью цепи Галля 10 вращение ведущему...
Машина для резки слоя соли
Номер патента: 30246
Опубликовано: 31.05.1933
Авторы: Рогозинский, Шметков
МПК: E21C 41/08, E21C 47/00
...за-цепленными с рейкой 3 и служащими для подъема рамы 5. Последняя несет на себе режущий аппарат; состоящий из швел.лера 8 с подшипниками на угольниках 9, в которых вращается вал 70, и кронштейнов 77, скрепленных стяжными болтами 13, На концах кронштейнов имеются ведомые шестерни 37, через которые перекинуты171 АВТОРСКОЕ ВВ цепные пилы 21, приводимые шестернями 20. Вращение, валу 10 передается че-рез шестерни 19 и 18 карданным валом 77от коробки скоростей 13, где вал, черезконические шестерни 1 б и 15, соединяется с приводным ремнем 33 от шкиватрактора,Шестерни 22 передают движение пода.чи или питания через муфту включения 35и шестерни 23, 24, 25, цепь 2 б и шестерни 27 на конце червячного вала 28, вращающего червячную шестерню 29,...
Агрегат для добычи солги
Номер патента: 76653
Опубликовано: 01.01.1949
Автор: Крашенинников
МПК: E21C 41/08, E21C 47/00
...и заовторяется. едмет изобретен Агрегаты для добычи соли, смонтированные на передвижных тележках или платформах и состоящие из разрыхляющего барабана и ковшевого элеватора, известны.На чертеже изооражен агрегат для добычи соли, согласно изобретению. Предлагаемый агрегат представляет собой комбинацию разрыхляющего барабана 1 и скребкового или ковшевого элеватора 2, смонтированных на самодвижущейся железнодорожной платформе 3. С целью обеспечения непрерывного действия разрыхляющего барабана и ковшевого элеватора для выемки соли, залегающей ниже подошвы рельсового пути, при фронтальном передвижении агрегата стрела с разрыхляющим барабаном 1 и рама с ковшевым элеватором 2 расположены сбоку платформы д.Привод всех рабочих органов агрегата...
Комбайн для добычи соли
Номер патента: 471451
Опубликовано: 25.05.1975
Авторы: Бадула, Велишкевич, Дзюбенко, Муравьев, Сидоров
МПК: E21C 41/08
...самоходную железнодорожную платформу 1, а которой расположены дизельная электростанция 2, рабочий орган 3, система гпдротранспорта 4, технологическое оборудование 5, погрузочные устройства 6 и механизм хода .Рабочий орган представляет собой неподвижную раму 8 с направляющими 9, которые жестко закреплены иа поворотной платформе 10, В направляющих помещена подвижная рама 11 с размещенными на ней двумя фрезами (осповной и дополнительноп) 12, валами 13 и приводом 14. Прп помощи каната 15 и лебедки 16 рама 11 может подниматься, опускаться и удерживаться в нужном положении. Для поворота рабочего органа на 180 он снабжен зубчатым венцом 17 и механизмом поворота 18, К нижней части подвижной рамы 11 прикреплена всасывающая горловина 19 с...
Исполнительный орган солекомбайна
Номер патента: 607982
Опубликовано: 25.05.1978
Авторы: Алданьяров, Мамиров, Муканов
МПК: E21C 41/08
Метки: исполнительный, орган, солекомбайна
...этой онс трукции - нвл и горловиной н вь между валомя опоры при незначительных пере ия является снижени ок на приводной ввл з с порждаетЦелью изобретенреактивных нагруэ Это достигается тем, что подшипниузел установлен на наружной поверхносвсасывающего патрубка.Кроме того, вынесение подшипниковогоузла на наружную поверхность всасывающегопатрубка увеличивает площадь его проходного сечения и обеспечивает полноту всасыввния солепульпы.На чертеже изображен исполнительный0 орган солекомбайна, общий вид.Исполнительный орган солекомбайна соо- держит рыхлитель 1 с зубками 2, приводнойввл 3, всасывающий пвтрубок 4, опорныеподшипники 5 со стойками 6 н упорный под 5 шинник 7.В процессе резания пласта соли рыхлитель1 приводят во вращательное...
Комбайн для добычи соли
Номер патента: 616410
Опубликовано: 25.07.1978
Автор: Велишкевич
МПК: E21C 41/08
...фрезы 3 зубками двустороннего действия, что обеспечивает работу фрез в двух направлениях. Вращение фрез осушествлятся от двигателя 4 с помошью редуктора 5 н валов 6.Подъем и опускание подвижной рамы на требуемую высоту производится с помошшо лебедки 7. Сзади и спереди фрез размцюы ветви системы гидротранспорта, вялю июшие всасываюц 1 ие горловины 8 с экранами 9, соединенные посредством шарнирных трубопроводов 10 с рефулерным насосом 11. Трубопроводы снабжены задвижками 12.Подъем и опускание горловины с экранами осушествляется независимо от рабочего органа и друг друга по направляющим 13 с помошью лебедок 14.Комбайн для добычи соли работает следуюшим образом.Подвижная рама 2, на которой размещены фрезы 3, с помощью лебедки 7...
Способ регулирования режима всасывания солепульпы
Номер патента: 620605
Опубликовано: 25.08.1978
Авторы: Велишкевич, Сидоров
МПК: E21C 41/08
Метки: всасывания, режима, солепульпы
...заключающийся в том, что всасывание соле- пульпы осуществляют через окна, которые растюложены в зоне разрушения пласта. При этом окна, расположенные со стороны выработки, где практически соль отсутствует, во всасывании не участвуют 11Недостаток известного способа заключается в низкой эффективности используемог 6 при этом оборудования.Наиболее близким по технической сущности и достигаемому эффекту является способ регулировангя режима всасывания солепульпы в фрезерном рабочем органе эа счет изменения площади всасывающих кон 121Недостаток изается в том чость режима работы,Бель изобретения - обеспечени ильности режима работы путем в вестного способа заклюто отсутствует стабильЯ51) М. Кл.Е 21 С 41/08620605 Напра 3 леиие пе ным законам в...
Способ разработки пологих пластовых месторождений полезных ископаемых
Номер патента: 669057
Опубликовано: 25.06.1979
Авторы: Александров, Зайцев, Пермяков, Синкевич
МПК: E21C 41/08
Метки: ископаемых, месторождений, пластовых, полезных, пологих, разработки
...тем, что ширину данели принимают равной 2 - 4-кратному значению глубины горных работ и разделяют панель по ширине на три части; фланговые части отрабатывают прямым порядком, а центральную - обратным, кроме того, 10 выемочные блоки располагают параллельно главным панельным штрекам.На чертеже изображена схема ведениягорных работ. Способ заключается в следующем. Панель, увеличенную по ширине до 2 - 4-кратного значения глубины горных работ, делят по ширине на три части: 1, 2 и 3. Проводят магистальные штреки 4, главные панельные штреки 5 и выемочные штреки 6.20 Выемочные штреки соединяют с главнымипанельными штреками подеречными штреками 7. При разработке сближенных пластов их соединяют с помощью бремсбергов 8 и гезенков 9. Фланговые...
Устройство для добычи озерной соли
Номер патента: 712502
Опубликовано: 30.01.1980
Авторы: Алданьяров, Досжанов, Муканов
МПК: E21C 41/08
...на раме тележки, причем значительно выше ходовых колес, обеспечивающих подачу разрыхлителя.Целью изобретения является снижение потерь разрыхленной соли в выломе, упрощение конструкции устройства,Это достигается тем, что рама шасси в своем поперечном сечении выполнена корытообразно, а пульповып насос установлен в ее донной части так, что уровень оси его вращения не выше верхней кромки кодовых колес.При этом отпадает необходимость сектора и боковой подвижной опоры всасывающей трубы, чем упрощается общая конструкция устройства.На фиг. 1 - схематично изображено предлагаемое устройство, на фпг. 2 - то же, поперечный разрез.Устроиство для добычи озерной соли включает в себя шасси 1, на котором установлены разрыхлитель 2, пульповый насос 3 с...
Комбайн для добычи соли
Номер патента: 714013
Опубликовано: 05.02.1980
Авторы: Бут, Велишкевич, Дзюбенко, Муравьев
МПК: E21C 41/08
...разрыхляется пласт соли, Разрушенный,продукт в виде пульпы попадает во всасывающую горловину 19, азатем с помощью рефулерного насоса22 по патрубку 21 и нагнетательному трубопроводу подается далее пт ехнологической цепи. Перед движе Оонием солекомбайна в обратном направлении рабочий орган вместе со всасывающей горловиной 19, экранирующим щитом 20, рефулерным насосом 22 с ппомощью механизма поворота 18 и поворотных платформ 10 развораччиваи ия на 180 . С помощью лебедк 16и роизводится опускание подвижной амы 11 ППри этом фрезерный рабочийно раорган заглубляется в пласт на полную глубину, После этого осуществляется рабочий ход солекомбайна в обратном направлении,0 писанная конструкция позволяет повысить производительность комбайна на...
Способ разработки горизонтальных и пологих пластов полезных ископаемых
Номер патента: 717342
Опубликовано: 25.02.1980
Авторы: Галушкина, Грибанов, Палто, Свердлова, Томчин, Трушкин, Хавротин, Шокин
МПК: E21C 41/08
Метки: горизонтальных, ископаемых, пластов, полезных, пологих, разработки
...во встречном направлении .,На чертеже приведена схема ведения горных работ,Способ заключается в следующем,.Отработку горизонтального или пологопласта полеэноГо ископаемого проводят камерами 1, До отработки проводят панельную транспортную выработку2, вентиляционную выработку 3 и блоковую транспортную выработку 4, Отблоковой транспортной выработки перпендикулярно камерами проводят достаФ 717342 Формула изобретения каэ 9791/44 аж 62 Подписное ИП иал ППП Патент, г. Ужгород,оектна вочнйе выработки 5, Отработку кАмермогут проводить как по отгонной, таки по безотгонной схеме с выемкойсмежных камер во встречном направлении, Отбитое полеэное ископаемоетранспортируют иэ камеры через ближайшую к забою камеры доставочнуювыработку....
Способ разработки пологих пластов полезных ископаемых
Номер патента: 723146
Опубликовано: 25.03.1980
Авторы: Бублис, Волков, Зеленкин, Петровский, Сорокин
МПК: E21C 41/08
Метки: ископаемых, пластов, полезных, пологих, разработки
...отработке смежного столбаполезное ископаемое транспортируютмежду крайней полосой отработанногостолба и массивом отрабатываемого.На чертеже показана схема разработки.Способ заключается в следующем.Пласт 1 полезного ископаемогоотрабатывают длинным очистным забоем 2 с применением механизированного комплекса. На участке, примыкающем к массиву полезного ископаемого кровлю поддерживают полосами 3,возводимыми иэ блоков породного прослоя перпендикулярно очистному забою. На участке, примыкающем к ранееотработанному столбу, производятполное обрушение кровли. Полосы могут возводиться сплошными. При возведении крайней со стороны массиваРедакто и 86/21ЦНИИПИпо де1130.35 Зака Тираж 626 осударственно ам иэсбретени Москва, Ж,Подписноео комитета...
Комбайн для добычи соли
Номер патента: 742591
Опубликовано: 25.06.1980
Авторы: Дербенев, Ковалев, Островский, Степанов, Фрейлигер, Шубаев
МПК: E21C 41/08
...10и связанного с ним цепями 12 продольного конвейера 11 осуществляется от З 5.двигателя 2 и систему передач, включающую цепную передачу 24.Изменение угла наклона продольного конвейера 11 осуществляется гидроцилиндром 25. Привод отгрузочногоконвейера 23 обеспечивается гидромотором 26,его поворот в горизонтальнойплоскости осуществляется от гидроци."линдра 27.через шестерни 28 и систему тяг 29,а подъем и опускание обеспечивается гидроцилиндром 30 и системой тяг 29.Комбайн для добычи соли работаетследующим образом.Лемех 5 комбайна заводится подпласт соли и при включенных в работу 50шнековом вале 10, продольном и отгрузочном конвейерах двигается вперед.При движении комбайна пласт солипередается ножами 9, прокатывающимися по нему....
Рабочий орган солекомбайна
Номер патента: 768988
Опубликовано: 07.10.1980
МПК: E21C 41/08
Метки: орган, рабочий, солекомбайна
...30 На фиг. 1 изго органа, а фиг. 1.Рабочий орган солекомбайна состоит из полого корпуса фрезы 1, соединенного посредством спиц 2 со ступицей 3 и валом 4. На корпусе 1 размещены кольцевые карманы 5 с окнами 6 и спиральными перегородками 7, на которых расположены режущие зубки 8.Внутри корпуса 1 проходит всасывающая труба 9 с окнами 10, причем всасывающая труба со стороны зоны резания выполнена вогнутой.Разрыхленная соль поступает в кольцевой карман 5 и увлекается спиральными перегородками 7. Через окна 6, 10 соль в виде пульпы попадает внутрь трубы 9 и оттуда транспортируется на дальнейшую переработку. Кольцевые карманы 5 не позволяют некоторой части соли, находящейся во взвешенном состоянии просыпаться на дно вылома,При вращении...
Способ разработки крутопадающихрудных тел
Номер патента: 840366
Опубликовано: 23.06.1981
Авторы: Крючков, Прилепский, Черненко, Швецов, Яковлев, Ярков
МПК: E21C 41/08
Метки: крутопадающихрудных, разработки, тел
...нижнем подэтаже блока отрезной щели 6, для отбойки на нее бурят веера скважин 7 и в верхней части блока веера 8 для отбойки на обнаженные плоскости рудного массива. После отбойки запасов блока производят выпуск отбитой руды 9 из бмровыпускных выработок и со всех четырех сторон ол ока.В результате того, что блоки смещены на высоту подэтажа по простиранию и вкрест простирания, нижняя часть каждого блока 10 ограничена со всех сторон неотбитым массивом, что исключает потери и разубоживацие от контакта с обрушенными породами по всей высоте блока, особенно на конечных стадиях выпуска, а также неодинаковое5 расположение торцов выпускных выработок относительно контакта с обрушенными породами.Одновременные отбойка и выпуск руды из выпускных...
Рабочий орган солекомбайна
Номер патента: 848644
Опубликовано: 23.07.1981
Авторы: Велишкевич, Сидоров
МПК: E21C 41/08
Метки: орган, рабочий, солекомбайна
...всасывания. Кроме того, рабочий орган содержит несколько подвижных звеньев, усложняющих его конструкцию.Целью изобретения является п шение эффективности всасыванияО 15 Формула изобретения 25 30 35 40 Рабочий орган солекомбайна состоит из наружного (подвижного) 1 и внутреннего (неподвижного) 2 цилиндров.Полый цилиндр 1 соединен со ступицей 3 при помощи спиц 4, Йа корпусе цилиндра 1 размещены лопасти 5, на которых укреплены режущие зубки 6. Всасывающие окна цилиндра 1 расположены равномерно по всему его периметру и представляют собой одинаковые щели по всей высоте цилиндра, расположенные между его лопастями 5.Внутренний цилиндр 2 в передней части.по направлению подачи имеет всасывающие окна 7, задняя его часть выполнена сплошной....
Способ разработки сближенных по-логих пластов сложной складчатости
Номер патента: 848645
Опубликовано: 23.07.1981
Авторы: Борзаковский, Вилесов, Масагутов, Мухин, Пермяков, Сергеев, Соловьев, Старцев
МПК: E21C 41/08
Метки: пластов, по-логих, разработки, сближенных, складчатости, сложной
...слоя, отрабатываемого самоходным оборудованием. Со штрека 3 по осям будущихкамер проходят тупиковые съезды 4 длиной, равной длине горловины камеры сучастком расширения. Угол наклонасъезда 4 принимают с учетом расстояния между штреками 1 и 3,Для целей вентиляции проводят вентиляционный штрек 5 по верхнему пласту 6, а по нижнему пласту 2 вдольбудущих камер проводят разрезные выработки 7, Вентиляционный штрек сбивают с разрезной выработкой 7 гезенком 8,После проведения подготовительных выработок приступают к очистной выемке нижнего пласта 2, затем обрушают породный слой 9. При оформлении наклонного заезда 10 часть обрушенной породы закладывают в соседнюю отрабатываемую камеру.Ровную поверхность, пригодную для передвижения самоходного...
Способ разработки калийных выбросоопасных пластов
Номер патента: 857488
Опубликовано: 23.08.1981
Авторы: Ишукин, Малахов, Проскуряков, Садовников
МПК: E21C 41/08
Метки: выбросоопасных, калийных, пластов, разработки
...управлением кровлей 4 полным обрушением. Обрушение пород кровли создает возможность течения газов (дегазации пород) в сторону отработки по нарушенным породам 5 и далее в выработки, что обеспечивает полную дегазацию нижнего слоя и нормальное его проветривание при отработке. Нижний слой 2 отрабатывают одновременно с верхним слоем камерами 6, параллельными линии очистного забоя 3 верхнего слоя с оставлением целиков 7 между ними, которые также параллельны указанному забою 3. Расположение целиков 7 параллельно линии очистного забоя позволяет равномерно нагружать целики 7 обрушенными породами по мере подвигания фронта очистных работ и по мере стабилизации давления на них обрушенных пород, что повышает их устойчивость и исключает резкое...
Способ подземной разработки пластовых месторождений полезных ископаемых
Номер патента: 861607
Опубликовано: 07.09.1981
Авторы: Ковтун, Леонович, Масагутов, Наконечный
МПК: E21C 41/08
Метки: ископаемых, месторождений, пластовых, подземной, полезных, разработки
...вентиляционный штрек 3. В центральной части подготавливаемого к отработке участка проходят полевой конвейерный 20 блоковой штрек 4.Соосно с ним, а также на флангах блока, проходят пластовые вентиляционные блоковые штреки 5,6 и 7. Их проходят по кровле минимальным сечением 1 в один комбайновый25 ход. Полевой блоковый штрек 4 сбивают с центральным пластовым блоковым штреИм 6 рудоспусками 8 и гезенками 9 еОтработку очистных камер начинают О с центрального блокового штрека 6. Первый ход в камере проходят .комбайном, например, полублоке, с одновременной доставкой руды самоходным вагоном к рудоспускам и далее на бло- ЗБ ковый конвейер, По окончании проходки первого хода комбайн выводят на фланговый блоковый вентиляционный штрек 5,...
Рабочий орган солекомбайна
Номер патента: 875051
Опубликовано: 23.10.1981
Автор: Велишкевич
МПК: E21C 41/08
Метки: орган, рабочий, солекомбайна
...6, верхняя часть которой также шарнирно соединена с серьгой 7. В торцовой части серьги расположено отверстие с резьбой, в которое ввинчен хвостовик валика 8, установленного в подшипнике 9. На другой конец валика посажена коническая шестерня 10, которая находится в зацеплении с коническим колесом 11, на одной оси с которым посажена цилиндрическая шестерня 12. Шестерня 12 находится в зацеплении с убчатым венцом 13, который может свободно вращаться на опорных роликах 14. Зубчатый венец снабжен ост 0 новом 15, тяга 16 которого соединена с рукояткой управления (не показана).875051 16 иг. Принцип работы устройства заключается в следующем.При необходимости установки лопасти под требуемым углом с помощью останова 15 зубчатый венец 13...
Рабочий орган солекомбайна
Номер патента: 878940
Опубликовано: 07.11.1981
МПК: E21C 41/08
Метки: орган, рабочий, солекомбайна
...м, что увелисолекомбайна редвижек нуразработки нрабочего орроэнергии на Рабочий орган и подвижную рам трубопровод 3, вал 4, корпус рыхлител параты и диагонал электродвигатель 8 аал рыхлителя 10, Подвижная рама 2 КП Рабочий орган солекомбайна, включаюй корпус солерыхлителя с расположе Изобретение опнооится,к .машинам для разработки залежей соли в соляных озерах.Известен рабочий орган солеиомбайна, включающий рыхлитель с зубками, установленный на конце всасывающего патрубка и,приводной вал 1.Недостатком данного устройства является низкая эффективность всасывания и малая производительностьНаиболее близким по техническому ре шению к изобретению является рабочий орган, включающий корпус рыхлителя с расположенными на нем режущими...
Способ разработки сближенных выбросоопасных пластов
Номер патента: 889854
Опубликовано: 15.12.1981
Авторы: Непримеров, Шаманский
МПК: E21C 41/08
Метки: выбросоопасных, пластов, разработки, сближенных
...пласте дополнительнопроходят камеры, которые располагаютна одной оси с междукамернъми целиками нижнего пласта, при этом ширину дополнительных камер принимают неменьше ширины междукамерных целиков,На чертеже представлена общаясхема разработки сближенных выбросоопасных пологих пластов.Способ осуществляется следующимобразом,Первоначально отрабатывают верхнийпласт. комбайном ПКкамерамиПри этом дополнительно проходят камеры 2, которые располагают на однойоси с междукамерными целиками 3 нижнего пласта. Нижний пласт отрабатывают комбайном Урал 20 КС камерами 4,Мг 4;ж ЮфР фЕР Составитель Ц. Фрит Техвеп 3, Фанта Корректо Подписно едактор Н, Го ик Тираж 630Государственного комитеделам изобретений и откМосква ЖРаушскаяП "Патент", г. Ужгород,Заказ...
Способ разработки горизонтальных и пологих пластов полезных ископаемых
Номер патента: 905471
Опубликовано: 15.02.1982
Авторы: Бублис, Зеленкин, Калиниченко, Петровский, Печеник, Сосновский
МПК: E21C 41/08
Метки: горизонтальных, ископаемых, пластов, полезных, пологих, разработки
...расположенных на обоих флангах панели, а выемку пласта осуществляют выемочными камерами по спирали от центра панели к ее контурам с пересечением блоковых выработок выемочными камерами.5 На чертеже представлена схема разработки пласта.Способ заключается в следующем.При разработке горизонтального или пологого пласта полезного ископаемого панель о оконтуривают пластовыми панельными кон-вейерным 1, транспортным 2 и вентиляционным 3 штреками. Блоковыми пластовыми выработками 4 панель разделяют на блоки.Центральную часть фланговых блоковых выработок проводят в плане в виде клина 5,905471 Формула изобретения Составитель А. Смирнов Редактор С. Запесочный Техред А. Бойкас Корректор Г. Решетник Заказ 316/47 Тираж 623 Подписное ВНИИПИ...
Способ разработки пологих пластов полезных ископаемых
Номер патента: 905472
Опубликовано: 15.02.1982
Авторы: Баранов, Волков, Калиниченко, Палто, Петровский, Сорокин, Томчин, Трушкин
МПК: E21C 41/08
Метки: ископаемых, пластов, полезных, пологих, разработки
...оконтуривают выемочный столб бортовыми выработками. Пласт по мощности разделяют на слои, между которыми располагается породный прослой. В центральной части столба в нижнем слое с905472 Формула изобретения Составитель А. Смирнов Редактор С. Запесочный Техред А. Бойкас Корректор Г. Решетник Заказ 316/47 Тираж 623 Подписное ВНИИПИ Государственного комитета СССР по дела м изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4зприсечкой пород почвы пласта проводят промежуточную выработку и до начала отработки слоев сбивают указанную выработку через верхнюю часть нижнего слоя и породныйпрослой с верхним слоем пласта. Сбойку могут осуществлять путем прорезки сплошнойщели в...
Способ разработки мощных месторождений
Номер патента: 920217
Опубликовано: 15.04.1982
МПК: E21C 41/08
Метки: месторождений, мощных, разработки
...информации,принятые во внимание при экспертизе1. Зильбершмидт В. Г, и др. Технология подземной разработки калийных руд. И., "Недра", 1977, с. 146148.2. Авторское свидетельство СССРй 569712, кл. Е 21 С 41/06, 1971(прототип). 3 920217 осуществляют сквозное проветривание забоев камер.На фиг. 1 .схематически изображен пример разработки, вид вплане; на фиг, 2 - разрез А-А на фиг. 1; на Фиг, 3 - разрез .Б-Б на фиг. 1; на на фиг, 4 - разрез В-В на фиг. 1; на фиг. 5 - разрез Г-Г на Фиг. 1; на фиг. 6 - разрез Д-Д на Фиг, 1,Блок к очистной выемке подготав ливаютв следующем порядке.В кровле проходят вентиляционный разрезной штрек 1, который расширяют на всю камеру, в почве камеры проходят конвейерные штреки 2 и оставляют 1 между ними...
Способ отбойки сближенных пологих пластов, разделенных прослоем низкой прочности
Номер патента: 991052
Опубликовано: 23.01.1983
Авторы: Борзаковский, Вилесов, Кондрашов, Соловьев, Шабловский
МПК: E21C 41/08
Метки: низкой, отбойки, пластов, пологих, прослоем, прочности, разделенных, сближенных
...и отбойныхшпурах в пределах мощности верхнегопласта, а в оконтуривающих - в пределах полной их длины.На фиг. 1 и 2 показаны поперечный разрез камеры и расположение апуров.Сближенные пласты. 1 и 2 полезного ископаемого разделены породным фэ слоем 3, Породный прослой 4 низкой прочности может быть расположен между породным слоем и верхним пластом полезного ископаемого (Фиг. 1) или между верхним пластом и породами эв кровлиФиг, 2), Врубовые 5, отбойные 6 и оконтуривающие 7 апуры, пересекающие породный слой 3 и пласт 2 полезного ископаемого, бурят с применением бурильных установок, передвигающихся по почве камеры 8.В обоих случаях эффективное действие взрыва при отбойке верхнего пласта 2 достигается за счет расположения врубовых 5 и...
Способ разработки пластовых месторождений
Номер патента: 890793
Опубликовано: 07.07.1983
Авторы: Артемов, Борзаковский, Жуланов, Ковтун, Леонович, Липнин
МПК: E21C 41/08
Метки: месторождений, пластовых, разработки
...ведения горных работ, так как очистныеработы подходятк ним не всем фронтом, а поочередно отдельными забоями камер. Безопасностьподхода очистных забоев к выработанному пространству подтверждается практикойотработки смежных панелей: очистные камеры отстаюшей панели безопасно примыкают к выработанному пространству опережаюшей панели,1 890Изобретение относится к горной промышленности и может быть использованопри подземной разработке пластовыхместорождений, при выемке камерами по-логих и горизонтальных.калийных пластов,в том числе опасных по внезапным выбросам соли и газа,Известен способ разработки пластовыхместорожденийи включающий отработкупласта панелями с очистной выемкой поиееиого искоПаемого квмереми 11Наиболее близким по...
