Регулятор уровня

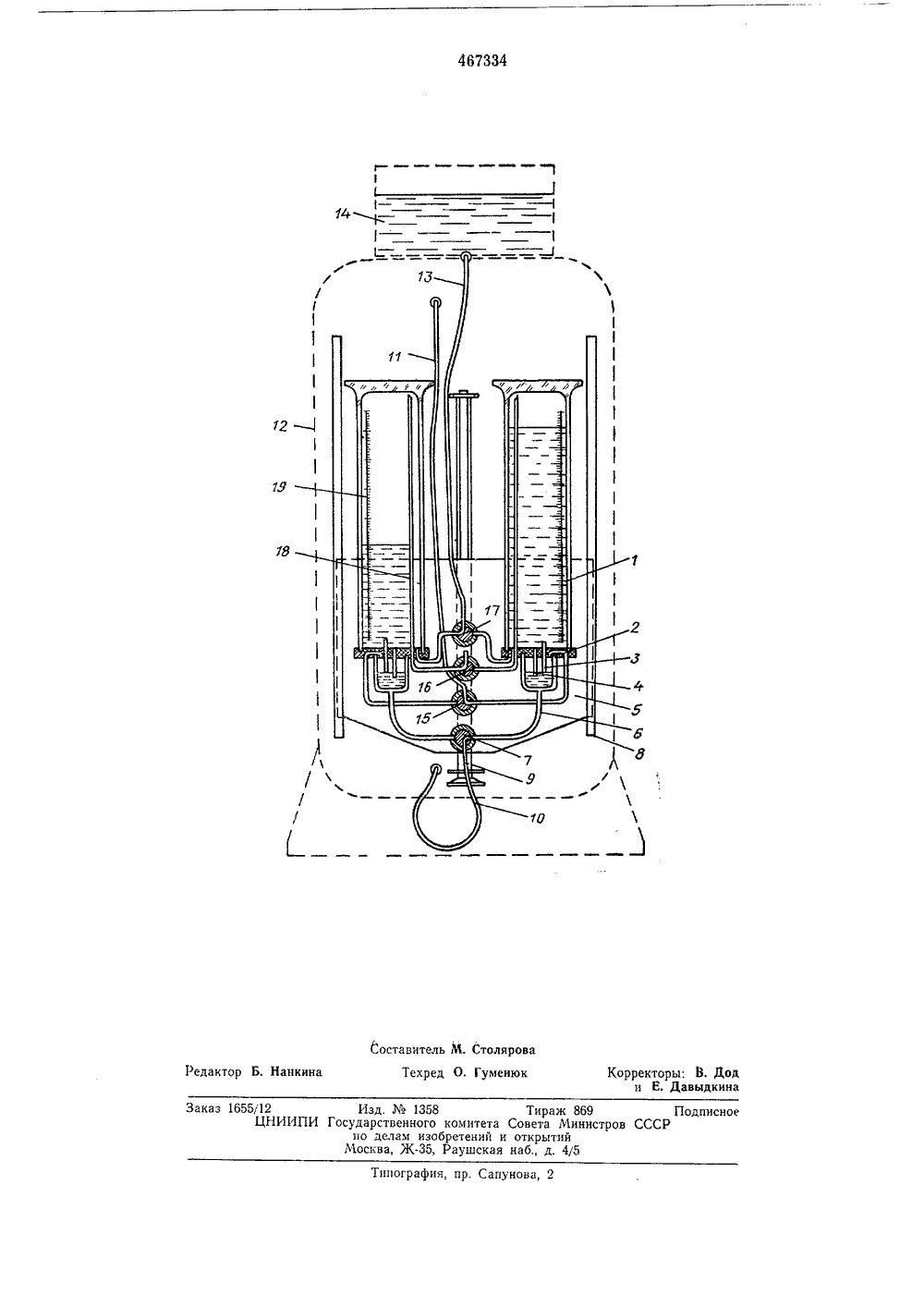

8 сеоооз"3удатанОП ИСА"ЙИ Е ИЗОБРЕТЕНИЯ Р 1 467334 Союэ Советских Социалистических Республик(321 ПриоритетОпубликовано 15.04.75. Бюллетень14Дата опубликования описания 21.07.75 51) 1 Ы. Кл. б 05 д 9,04 Государственный комитетСовета Министров СССРдо делам изобретений. В. Шамраев 71) Заявитель Знамени кораб О. Макароваиколаевский ордена Трудового Красно строительный институт им, адмирала(54) РЕГУЛЯТОР УРОВНЯ Изобретение относится к области автоматического поддержания уровня жидкой среды с возможностью одновременного измерения весового или объемного расхода жидкости. Оно может быть использовано в промышленности, научных исследованиях и т, д.Поддержание постоянного уровня с помощью переливных устройств неэкономично. Существующие дозаторные устройства с применением электромагнитной арматуры сложны конструктивно и ненадежны в работе.Известны устройства для поддержания уровня, содержащие герметичный питающий сосуд, к днищу которого подсоединена выполненная в виде полукольца питающая трубка, В ее открытый конец помещается трубка уровня, которая верхним концом соединена с объемом над жидкостью в подпитывающем бачке, а ее торец установлен в соответствии с регулируемым уровнем.Основным недостатком устройства является узкая область его применения, так как это устройство нельзя использовать для поддержания уровня в сосудах с избыточным давле,нием.С целью расширения области применения регулятора к дну питающего сосуда прикреплен дозирующий сосуд, внутри которого размещены питающая трубка и трубка уровня, нижний торец которой расположен выше ниж 2него торца питающей трубки, верхняя и нижняя части дозирующего сосуда связаны соответственно с верхней и нижней частями рабочего сосуда.5 На чертеже схематически изображен общийвид предлагаемого регулятора уровня.Предлагаемый регулятор уровня состоит изпитающего сосуда 1, дозирующего сосуда 2, трубки уровня 3, питающей трубки 4, монтаж ной панели 5. Питающий сосуда выполняетсягерметичным, например, из перевернутого стеклянного мерного цилиндра, на открытый конец которого ставится дно. Ко дну крепится дозирующий сосуд в виде стакана. Объемы 15 сосуда 1 и дозирующего сосуда 2 соединяютсятрубками, нижний торец трубки уровня 3 устанавливается выше соответствующего торца питающей трубки 4. К донышку дозирующего сосуда подсоединяется расходная трубка 6, 20 перекрываемая краном 7. Питающие сосудымонтируются на панели 5 таким образом, чтобы нижние торцы трубок уровня располагались в одной горизонтальной плоскости с не обходимым уровнем жидкости в рабочем со 25 суде, Для задания регулируемого уровня жидкости панель перемещается в П-образных вер.тикальных направляющих 8 с помощью винтового устройства 9. Гибкими шлангами 10 и 11 питающие сосуды соединяются с рабочим 30 сосудом 12, а шлангом 13 - с расходным ба 467334ком 14. Расходный бак устанавливается вышепитающих сосудов. С помощью кранов; расходного 7, выравнивания давления 15, выпускагаза 16 и заполнения 17 питающий и дозирующий сосуды поочередно сообщаются с рабочим 5сосудом или расходным баком и атмосферой.Устройство работает следующим образом,Заполнение жидкостью питающих сосудов1 (на чертеже - левого) осуществляется самотеком из расходного бака 14. Для этого при 10помощи крана 16,полость сосуда сообщаетсяс атмосферой, После снятия противодавленияоткрывается кран заполнения 17. По мере заполнения жидкостью газ, например, черезтрубку 18 и кран 16 выходит из сосуда. После 15заполнения сосуда краны 16 и 17 закрываются,Для подключения питающего сосуда к рабочему сосуду 12 (на чертеже - правого)открывается кран 15 выравнивания давления, 20Благодаря этому над жидкостью в дозирующем сосуде 2 создается давление, равноедавлению в рабочем сосуде. Если противодавление столба в рабочем сосуде меньше, тожидкость будет вытекать из дозирующего сосуда. При этом уровень в нем понижается.Как только нижний торец трубки уровня 3окажется вне жидкости, газ по ней поступаетв питающий сосуд. По трубке 4 жидкость поступает в дозирующий сосуд, и уровень жидко- Зости в нем повышается. Торец трубки уровнязатапливается. При этом прекращается поступление газа и истечение жидкости из питающего сосуда. По мере дальнейшего расхода жидкости в,рабочем сосуде процессы пов торяются. После опорожнения питающего со суда включается другой ранее заполненный сосуд, а опорожненный заполняется. Таким образом обеспечивается непрерывная подпитка рабочего сосуда по мере расхода жидкости, Положение нижнего конца трубки 3 определяет уровень жидкости в рабочем сосуде. Поэтому для изменения уровня в рабочем сосуде необходимо, чтобы нижний конец трубки 3 проходил через плоскость необходимого уровня. Это обеспечивается перемещением устройства по вертикали в направляющих 8, Измерение расхода осуществляется регистрацией времени истечения определенного объема или веса жидкости. Для измерения объемного расхода питающий сосуд снабжается, например, протарированным указателем уровня 19. Весовой расход измеряется установкой устройства на весы и измерением времени истечения навески жидкости. Предмет изобретенияРегулятор уровня, содержащий рабочий сосуд, питающий сосуд, в дне которого установлены питающая трубка и трубка уровня, отл и ч а ю щ и й с я тем, что, с целью расширения области применения регулятора, к дну питающего сосуда прикреплен дозирующий сосуд, внутри которого размещены питающая трубка и трубка уровня, нижний торец которой расположен выше нижнего торца питающей трубки, верхняя и нижняя части дозирующего сосуда связаны соответственно с верхней и нижней частями рабочего сосуда.467334 оставитель М. Столяро меню 358 Тираж 869ого комитета Совета Министраизобретений и открытий35, Раушская наб д. 4/5 ПодписноР ипография, пр. Сапунов дактор Б. Нанкина аказ 1655/12ЦНИИП 14 -Изд. М осударствен по делам Москва, Ж
