Пневматическое устройство для регулирования уровня сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 339903
Текст

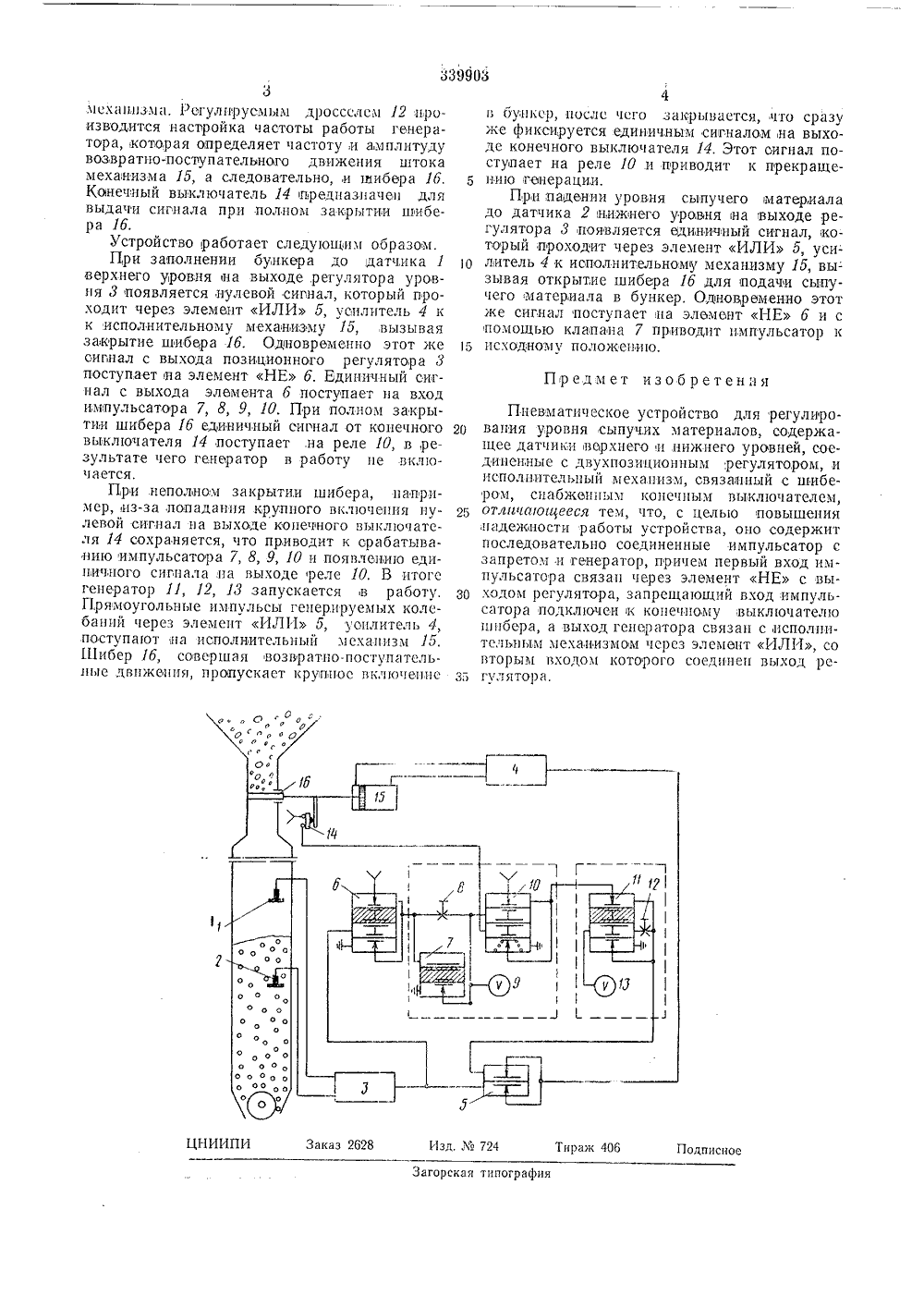

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ 3399 ОЗ Соме Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 121971 ( 1614587/18-24)с присоединением заявки-Приоритет -Опубликовано 24,7,1972, Бюллетень17Дата опубликования описания 16 Х 111.1972. М.Кл. б 05 Ь 11/54Ст 050 9/04 Комитет по делам ивобретений н открытий ари Совете Министров СССРУДК 629,7.048.3(088.8) Авторыизобретения Е. П. Дешук и Ю. Д. Могилатов Заявитель ПНЕВМАТИЕСКОЕ УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ СЪПУЧИХ МАТЕРИАЛОВПредложенное устройство относится,к системам для двухпозиционного регулирования уровня сыпучих материалов, например, в бункере узла насыпки рубероидного агрегата.Устройства для двухпозиционного регулирования уровня сыпучих материалов, состоящие из датчиков нижнего и верхнего уровней, позиционного регулятора, усилительного устройства, поршневого сервомотора и регулирующего шибера, установленного на трубопроводе подачи сыпучего материала в бункер, известны.Недостатком их является то, что крупные включения, встречающиеся в сыпучем материале (камни, шлак и т. п,), попадая при закрытии шибера втежду стенкой трубы и шибером, заклиниваются. При этом через образовавшуюся щель сыпучий материал продолжает поступать,в бункер и вызывает его переполнение, нарушая нормальный ход технологического процесса.Предложенное пневматическое устройство для регулирования уровня сыпучих материалов содержит датчики верхнего и нижнего уровней, двухпозиционный регулятор,и исполнительный механизм, связанный с шибером, снабженным конечным выключателем, и отличается тем, что, с целью предотвращения заклинивания шибера, устройство содержит последовательно соединенные импульсатор с за 2претом и генератор, причем первый вход нмпульсатора связан через элемент НЕ с выходом регулятора, запрещающий вход импульсатора подключен к конечному выключа телю шибера, а выход генератора связан с исполнителыным механизмом через элемент ИЛИ, со вторым входохт которого соединен выход регулятора.Такое, выполнение регулирующего устрой О ства, при котором шибер начинает совершатьвозвратно-поступательные движения в случае заклитгивання крупного включения, позволяет предотврапить переполнение бункера.Схема предложенного устройства представб лена на чертеже.Устройство состоит из датчика 1 верхнегон 2 нижнего уровней, двухпозиционного регулятора 3, усилителя 4, элемента 1 ЛЛИ о, элемента НЕ б, импульсатора с запретом 20 (элементы 7 - 10), генератора (элементы 11,12, 13)конечного выключателя 14 полного закрытия шибера, исполнительтюго механизма 15 и шибера 1 б.Импульсатор предназначен для задержкио 5 сигнала от элемента НЕ б, поступающего назапуск генератора в:работу, Настройка времени смещения импульсатора производится регулируемым дросселем 8. Время смещения импульсатора устанавливается несколько з 0 больше времени движения исполнительногоо 3990 ог ЦНИИП аказ 2 б Полписиое зд. М 72 рати горская типография 3механизма. 1 огулпрусмым дроссслсм 12 нроизводится настройка частоты работы генераторакоторая определяет частоту,и амплитудувозвратно-поступательного движения штокамеханизма 15, а следовательнои шибера 16. БКонечный выключатель 14 предназначен длявыдачи сигнала при полном закрытии шибера 16,Устройство работает следующим образом.При заполнении бункера до датчика 1 оверхнего уровня на выходе, регулятора уровня 3 появляется нулевой сигнал, который проходит через элемент ИЛИ 5, усилитель 4 кк исполнительному механизму 15, вызываязакрытие шибера 16. Одповременно этот же 1 бсигнал с выхода позиционного регулятора 3поступает на элемент НЕ 6. Единичный сигнал с выхода элемента 6 поступает на входимпульсатора 7, 8, 9, 10. При полном закрытии шибера 16 единичный сигнал от конечного 2 овыключателя 14 поступает на реле 10, в,результате чего генератор в работу не включается.При неполном закрытии шибера, например, из-за попадания крупного включения ну блевой сигнал на выходе конечного выключателя 14 сохраняется, что приводит к срабатыванию импульсатора 7, 8, 9, 10 и появлению единичного сигнала па выходе реле 10. В итогегенератор 11, 12, 13 запускается в работу. зоПрямоугольные импульсы генерируемых колебаний через элемент ИЛИ 5, усилитель 4,поступают ла исполнительный механизм 15.Шибер 16, совершая возвратно-поступательныс движения, пропускает крупное включение Зб 4в бункер, после чего закрьвастся, что сразу же фиксируется единичным сигналом на выходе конечного выключателя 14, Этот сигнал поступает на реле 10 и приводит к прекращению генерации.При падении уровня сыпучего материала до датчика 2 нижнего уроаня на выходе регулятора 3 появляется единичный сигнал, который проходит через элемент ИЛИ 5, усилитель 4 к исполнительному механизму 15, вызывая открытие шибера 16 для подачи сыпучего материала в бункер. Одноцременно этот же сигнал поступает на элемент НЕ 6 и с помощью клапана 7 приводит импульсатор к исходному положению. Предмет изобретения Пневматическое устройство для регулировапия уровня сыпучих материалов, содержащее датчики вархнего и нижнего уровней, соединенные с двухпозиционным регулятором, и исполнительпьш механизм, связапный с шибером, снабженным конечным выключателем, отлтаюш,ееся тем, что, с целью повышения надежности работы устройства, опо содержит последовательно соединенные импульсатор с запретом и генератор, причем первый вход импульсатора связан через элемент НЕ с выходом регулятора, запрещающий вход импульсатора подключен к конечному, выключателю шибера, а выход генератора связан с,исполнительным механизмом через элемент ИЛИ, со вторым входом которого соединен выход регулятора,
СмотретьЗаявка
1614587
МПК / Метки
МПК: G05B 11/54, G05D 9/04
Метки: пневматическое, сыпучих, уровня
Опубликовано: 01.01.1972
