G04F — Измерение интервалов времени

Номер патента: 1659975

Опубликовано: 30.06.1991

Авторы: Кучинский, Лихачев, Урбан, Якушев

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...потенциалы с выходов триггера 8, Поэтому на выход элемента 2-2 И-ИЛИ 7 проходит задержанный на время тз линией 6 задержки импульс (фиг. 2 е), который устанавливает триггер 10 в единичное состояние (фиг, 2 з), разрешая прохождение через ключ 2 грубого измерения и элемент ИЛИ 11 на вход счетчика 13 грубого измерения счетных импульсов с генератора 1, Электрическая длина линии 6 задержки равна тз то . Она предназначена для исключения первого после выделенного селектором 4 счетных импульсов счетного импульса (фиг. 2 е),Импульс "Стоп" проходит через элементы ИЛИ 9 (фиг. 2 б), сбрасывается триггер 8, через элемент ИЛИ 14 устанавливает триггер 15 в единичное состояние, начиная процесс преобразования временного интервала в амплитуду в...

Номер патента: 1659976

Опубликовано: 30.06.1991

Автор: Тупик

МПК: G04F 10/04

Метки: импульса, положения, середины

...с источником нулевого логического уровня.Устройство работает следующим образом,Опорный импульс (О, фиг. 2) поступает по шине 7 на второй вход триггера 2 и установочный вход счетчика 5 и устанавливает их в исходное состояние,При этом на управляющие входы коммутаторов 3, 4 поданы сигналы, разрешающие прохождение сигнала с первого входа каждого коммутатора на его выход, Так как на первый вход коммутатора 3 подан уровень логического "0", то на первый вход (вход младшего разряда) счетчика 5 импульсы опорной частоты не поступают, импульсы с частотой т генератора 1 опорной частоты поступают через первый вход коммутатора 4 на второй вход счетчика 5. С переходом импульса объекта ( ИОфиг. 2) по шине б на управляющие входы коммутаторов 3, 4...

Номер патента: 1659977

Опубликовано: 30.06.1991

Автор: Тупик

МПК: G04F 10/04

Метки: импульса, импульсов, положения, середины, серии

...с соответствующими выходами счетчика 2, информационные выходы ОЗУ б являются выходными шинами 9 устройства.Устройство работает следующим образом,Опорный импульс (О, фиг, 2) поступает по шине 7 на установочный вход счетчика 2 и устанавливает его в исходное состояние, После окончания опорного импульса в счетчике 2 накапливается величина, пропорциональная текущему времени 1, согласно выражению хс:= 1 1, где 1 - частота импульсов генератора 1 опорной частоты,В отсутствие входного импульса на шине 8 эта величина постоянно перезаписывается в счетчик 4 и одновременно записывается в оперативное запоминающее устройство 6 по одному и тому же адресу (содержимое сцетчика 5 не меняется), С приходом входного импульса по шине 8 блокируется по...

Номер патента: 1661714

Опубликовано: 07.07.1991

Авторы: Коваленко, Маргелов, Мельников, Мельникова

МПК: G04F 10/04

Метки: импульсов, интервалов, между, центрами

...счетчик 19 блока 3 начинаетсчитать на уменьшение и, спустя времялоа, выдает импульс, устанавлинающий триггер 20 в "0". Таким образом,все время нахождения триггера 20в "1", равное Ф (фиг. Зв) счетчик7 заполняется импульсами, следующимис периодом 2 Т . После переключениятриггера 20 блока 3 н "0" счетчик 7начинает заполняться импульсами,следующими с периодом Т г, так какэлемент 2 И-ИЛИ 9 закрывается по первому входу и открывается по третьемувходу. Заполнение счетчика 7 продол 20 жается до поступления импульса с выхода дешифратора 17, сбрасывающеготриггер 13, Этот же импульс своимзадним Фронтом производит "перепись"кода В счетчика в момент его оста 125 нонки в регистр 15. Допустим, чтосброс триггера 13 и прекращение поступления...

Номер патента: 1661715

Опубликовано: 07.07.1991

Авторы: Горбунов, Потемкин

МПК: G04F 10/04

Метки: длительности, измеритель, импульсов, рециркуляционный

...дит по замкнутому контуру (элемент ИЛИ 1, элемент И 2, элемент 5 задержки) аналогично описанному выше первому циклу (Фиг, 2 г). Количество циркуляций измеряемого импульса подсчитывается с выхода элемента И 2 счетчиком 4 по заднему фронту циркулирующего импульса. Срыв циркуляций происходит при появлении на втором входе элемента И 2 запирающего уровня (уровня логического "0") с выхода счетчика 4 (лиг. 26) после подсчета заданного числа и циркулирующих импульсов, В процессе циркуляции каждый из сигналов с выхода элемента И 2 поступает на первый вход элемента И 3, на второй вход которого поступают счетные импульсы с генератора б (Фиг. 2 д), Количество счетных импульсов И с периодом Т , совпадающих с циркулирующими импульсами и...

Номер патента: 1661716

Опубликовано: 07.07.1991

Авторы: Бантюков, Бантюкова, Голуб, Ковалев, Осокин, Соляник

МПК: G04F 10/04

Метки: времени, интервала

...45 50 55 мании, например к устройству индикации. В этом случае при наличии сигнала на шине 26 разрешается индикация кода периода (частоты) импульсовисследуемой последовательности с шин25 или сигнала с шины 27,Устройство для определения интервала времени работает следующим образом.В исходном состоянии на второмвыходе блока 10 управления имеетсяединичный сигнал, удерживающий внулевом положении счетчики 2 и 7 импульсов и триггеры 5 и 9, импульсыэталонной частоты с первого выходаблока 10 управления поступают натактовый вход триггера 5 и черезэлемент И 1 - на тактовый вход счетчика 2 импульсов (однако триггер 5и счетчик 2 импульсов остаются внулевом положении), на инФормационную шину 11 поступают импульсы исследуемой...

Номер патента: 1661717

Опубликовано: 07.07.1991

Авторы: Ветер, Груздев, Маргелов, Сакович

МПК: G04F 10/04

Метки: временных, интервалов

...2 вывода из синхронизма (Фиг. 2) содержит генератор 12 случайных импульсов, счетчик 13, дешифратор 14, И элементов И 15-1 - 15-И и элемент НЕ 16, Выход генератора 12 случайных импульсов соединен с первыми входами элементов И 15-1 - 15-И и со счетным входом счетчика 13, выходы которого подключены к входам дешифратора 14, выходы которого с по И соединены с вторыми входами элементов И 15"1 - 15-И соответственно, третьи входы которых объединены и через элемент НЕ 16 подключены к вхо-; ду блока вывода из синхронизма, а выходы элементов И 15-1 - 15-И являются выходами блока вывода из синхронизма.Устройство работает следующим образом.Генераторы 1;1 - 1-И в пределах достижимой точности имеют одинаковые частоты Выходных импульсов, При...

Номер патента: 1661718

Опубликовано: 07.07.1991

Авторы: Гуцало, Скрипник

МПК: G04F 10/06

Метки: времени, задержки, сигнала, фазового

...И,) и результатом измереЛНИЙ Р) Р т 2 р3 ф Р 4 фПосле определения Аазового времени задержки на частоте Я изменяют частоту испытательного сигнала до значения 6)г.По описанному способу определяют Ааэовое время задержки 92(Иг) по регистрируемым изменениям разности фаз сравниваемых сигналов, воэникающих при введении дополнител ногофазового времени задержки Ь(, (У ) инагреве исследуемой и образцовой це 5пей. При этом значение дополнительного Ааэового времени задержки отчастоты Ь(,2(И ) заранее определяетсяЛпо показаниям фазометра, посколькуфазовый сдвиг, вносимый образцовойцепью, меньше 2 к. По значениям Аа/гзового времени задержки на ряде частот испытательного сигнала определяют зависимость фазового времени задержки исследуемой цепи 3 от...

Номер патента: 1672411

Опубликовано: 23.08.1991

Авторы: Сирык, Челноков

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...входу буферного регистра 8, и, кроме того, формирователь 25импульсов 13 не формирует дополнительных импульсов сброса. При каждом появлении фронта входного сигнала в интервалемежду импульсами "зоны неопределенности" (фиг. Зн) описанная процедура повторяется,С приходом положительного или отрицательного фронта входного сигнала в некоторый момент времени, совпадающии симпульсом "зоны неопределенности" (фиг. 35Зн), например, задний фронт импульса нафиг, Зс, наряду со срабатыванием порогового блока 2 и ЯЯ-триггера 3 переключаетсялибо второй О-триггер 18, либо третий Отриггер 19. Уровень логической "1", появившийся на одном из входов второго элементаИЛИ 20, передается на его выход (фиг. Зт),откуда поступает на второй вход первогоэлемента...

Номер патента: 1674030

Опубликовано: 30.08.1991

Авторы: Бедрин, Каменский, Маковецкий, Рыжов

МПК: G01S 3/10, G04F 10/06

Метки: временных, интервалов

...22 формирования вспомогательныхсигналов рассогласования подключены соответственно к второму и третьему входамкоммутатора 24. Выход блока 23.1 фооми ро-.15 вания пеового сигнала управления коммутатором подключен к четвертому входукоммутатора 24, выход блока 23.2 формирования второго сигнала управления коммутатором подключен к пятому входу20 коммутатора 24, Выход коммутатора 24 подключен к входу блока 25 отработки сигналарассогласования. Первый вход блока 27уточнения временного интерьала подключен к выходу преобразователя 26 напряже 25 ния, пропооционального грубомувременному интервалу, в угол поворота,вход которого, являющийся вторым входом,блока 9 соединен с выходом преобразователя 18 координат, Выход блока 25 подключен30 ко второму...

Номер патента: 1674055

Опубликовано: 30.08.1991

Авторы: Антонов, Петровский

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, экстремумов

...Счетчик 10 начинает заполняться счетными импульсами генератора 18 во втором исследуемом периоде. Тем же импульсом с выхода элемента 2 совпадения в регистр 14 переписывается код с выхода счетчика 11, соответствующий длительности первого периода исследуемой частоты, а через элемент задержки 6 счетчик 11 сбрасывается в исходное состояние.Третий импульс переходного процесса, проходя, как и первый, через разблокированный элемент 1 совпадения, опрокидывает триггер 7 в противоположное исходному состояние. При этом элемент 1 совпадения блокируется, счетчик 10 прекращает подсчитывать импульсы генератора 18, элемент 2 совпадения разблокируется и счетчик 11 начинает вновь подсчитывать счетные им-. пульсы генератора 18 в третьем...

Номер патента: 1674056

Опубликовано: 30.08.1991

Авторы: Васильев, Смирнов, Чумаков, Яковлев

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, многоканальный

...об отрицательном значении аналоговой величины, преобразуемой во временной интервал в источнике 11 входных сигналов. Если через элемент блока И 13 в каком-либо канале, кроме стоп-импульса, проходит помеха, то второй разряд соответствующего регистра блока 9 устанавливается в "1", что свидетельствует о недостоверном результате измерения временного интервала в соответствующем канале, Выходы вторых разрядов регистров блока 9 регистров и выходы блока 10 триггеров подключены к шине 15 данных, как признаки достоверности кодов временных интервалов и признаки знака на.выходах соответствующих регистров блока 4 памяти.Счетчики блока 16 предназначены для подсчета количества сбоев в каждом канале за время измерения. Обнуление счетчиков блока 16...

Номер патента: 1674057

Опубликовано: 30.08.1991

Авторы: Надеев, Нилкин, Субботин

МПК: G04F 10/06

Метки: временных, интервалов, синтезатор

...поправки к коду задаваемого сдвига и предварительная установка коэффициента деления делитедей 2, 3 с учетом поправки на рассчитанную погрешность,Для того, чтобы устранить влияние собственного дрейфа триггерного преобразователя 8 и цифрового измерителя 9 программа управления (фиг. 4) осуществляется в три этапа:Этап 1, Начальная калибровка цифрового измерителя 9, Производится путем переключения одного иэ коммутаторов 11 или 12. При этом на оба входа измерителя 9 подается один и тот же сигнал промежуточной частоты, т.е. на выходах измерителя 9 создается нулевой сдвиг, а затем через шину управления блока 13 подается импульс сброса. Следовательно, измеритель 9 приводится в состояние готовности к следующим измерениям.Этап 2. Начальная...

Номер патента: 1684776

Опубликовано: 15.10.1991

Авторы: Дорух, Маргелов, Сакович

МПК: G04F 10/00

Метки: временных, интервалов

...То,уместившихся в измеряемом интервале тх.Генератор 2 запускается, формируя на своем выходе последовательность короткихимпульсов с периодом ТоТо (фиг. 2 и), которые поступают на счетный вход счетчика4, на первый вход элемента 8 и через элемент 11, имеющий незначительную задержку, достаточную для прохождения импульсагенератора 2 через элемент 8, на В-вход45триггера 6 (фиг. 2 к). Счетчик 4 осуществляетсчет всех импульсов генератора 2, кромепервого, так как после поступления первогоимпульса генератора 2 счетчик 4 обнуляетсяимпульсом с выхода элемента 9.50С каждым импульсом генератора 2, прошедшим через элемент 11, триггер 6 перебрасывается, а с каждым импульсомгенератора 1, поступающим на его Я-вход,55возвращается в исходное состоИне...

Номер патента: 1684777

Опубликовано: 15.10.1991

Авторы: Стяжкин, Судаков, Тюляков

МПК: G04F 10/04

Метки: времени, отметок, формирования

...ИЛИ 22 и И 21подает его на вход счетчика 3 секунд. Приэтом счетчик 3 секунд переполняется,и нэего выходе формируется "минутный" импульс, возвращающий триггер 1 в исходное сосгояние, Коррекция на т 1 с закончена,Для коррекции на - 1 с на команднуюшину 27 подается импульс, устанавливающий триггер 12 в единичное состояние. Сигнал с выхода дешифратора 24, соответствующий 59-й секунде, через элементИ - НЕ 17 устанавливает в единичное состояние триеггер 13, запрещая прохождение60-го импульса "1 Гц" с выхода делителя 2через элемент И 21 на счетчик 3 секунд. Приэтом по 60-му импульсу "1 Гц" триггер 10устанавливается в "1", формируя через элементы И-НЕ 16, 15 сигнал на первом входеформирователя 23 одиночного импульса,который, выделяя второй...

Номер патента: 1684778

Опубликовано: 15.10.1991

Автор: Чубатенко

МПК: G04F 13/02

Метки: временных, импульсов, осциллографа, параметров, экране

...12,К - с входами 17.1 - 17.К соответственно блока 6, фотоприемников 10,2-10,К - с соответствующими (с второго по последний) входами блока 5, Блок 6 управления соединен с блоками 5 и 9 следующим образом: выходы 26 и 27 соединены с индикаторными источниками света блока 9, выход 28 - с первым входом блока 5,Измерение временного сдвига импульсов и работа устройства 3 для измерения временного сдвига импульсов на экране осциллографа осуществляются следующим образом.Органами управления осциллографа устанавливают линию развертки в нижней части экрана, Тест-маску 4 устанавливают на экране вплотную к его поверхности фоточувствительной поверхностью фотоприемников так, чтобы опорный фотоприемник 14.1 линейки 15 накрывал линию развертки у левого края...

Номер патента: 1684920

Опубликовано: 15.10.1991

Авторы: Галактионов, Портнов, Салов, Теодорович

МПК: G04F 10/04, H03K 5/19

Метки: временных, длительности, допускового, интервалов

...сигнал, который устанавливает перепадом из "1" в "0" триггер 5 в единичное состояние. Сигнал с выхода триггера 5 поступает на один из входов элемента И 4, и на его выходе появляется сигнал совпадения "0". Первый импульс с выхода блока 8 задержки подается непосредственно на вход разрешения РЕ счетчика 10. Этот же импульс через элемент НЕ 9 подается на вход управления блока 11 для считывания данных из него и соответствующей записи в счетчик 10, на вход элемента ИЛИ-НЕ 13 и на В-вход триггера 12, который устанавливается в состояние "0". Этот уровень подается на вход управления счетом Ч(О счетчика 10, котоырй считает на уменьшение импульсы генератора 1 через элемент И 2 до тех пор, пока не достигнет минимального кода, т.е. нуля, который...

Номер патента: 1688226

Опубликовано: 30.10.1991

Автор: Хабибуллин

МПК: G04F 10/04

Метки: импульсов, пачки, цифровой, частотомер

...частоты и концом образцового интервала измерения,Образцовый интервал измерения Т 1 формируется блоком управления путем подсчета числа и импульсов генератора образцовой частоты Ебр входящего в состав блока управления Т - иТ =пЕПосле окончания образцового интервала измерения на втором выходе блока 1 управления формируется управляющий сигнал, поступающий на второй вход ключа 4 и разрешающий прохождение импульсов эталонной частоты на вход управляемого делителя 9 и счетный вход счетчика 8,На выходе управляемого делителя 9 формируются импульсы с частотойЕо1 Би периодомТ 1 = -- ,сЕопоступающие на вход управляемого делителя 10,На выходе управляемого делителя10 Формируются импульсы, период следования которыхИ КгТс,гПо первому импульсу с...

Номер патента: 1688227

Опубликовано: 30.10.1991

Авторы: Некрасов, Романченко

МПК: G04F 10/04

Метки: значения, импульсных, периода, сигналов, среднего

...вычитание числа импульсов,поступающих с выхода генератора 3тактовых импульсов, Одновременносчетчиком 24 осуществляется подсчетчисла импульсов тактовой частоты,эквивалентного длительности предыдущего периода, Так как частота так16882276При работе счетчика 19 в режимевычитания счетчик 24 осуществляетсуммирование импульсов, поступающихс выхода элемента И 17 при нахожде 5нии триггера 11 в единичном состоянии,а при работе счетчика 18 в режимевычитания, когда триггер 11 находится в нулевсм состоянии, в счетчике 24осуществляется суммирование импульсовс выхода элемента И 15.При возникновении низкого уровня.на выходе заема счетчиков 18 или 19на выходе элемента ИЛИ 22 формируется положительный перепад напряжения,по которому к содержимому...

Номер патента: 1691815

Опубликовано: 15.11.1991

Авторы: Андрианов, Берсенев, Колесников, Кузнецов, Цыбульников

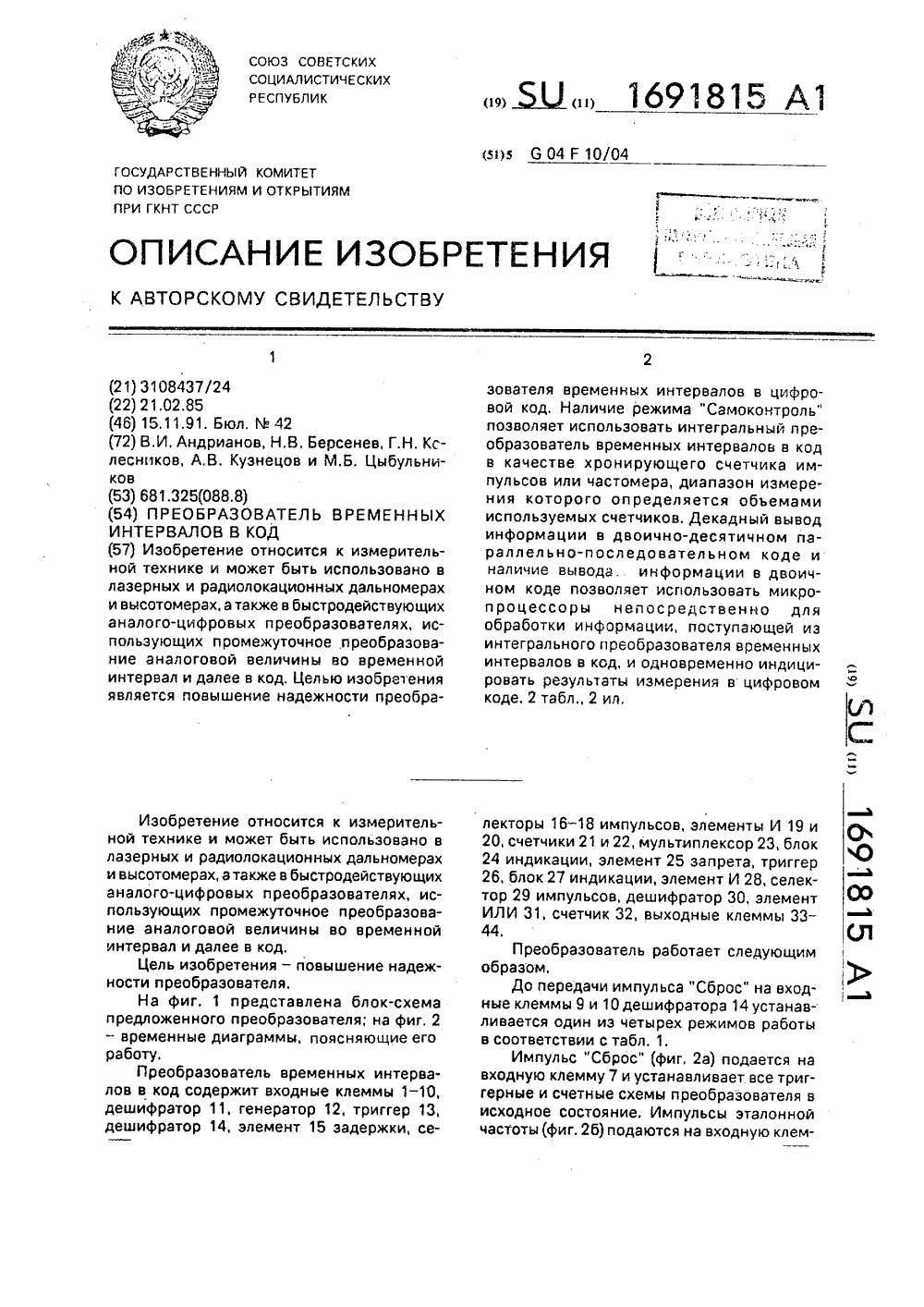

МПК: G04F 10/04

Метки: временных, интервалов, код

...состояние селектор 18, запретив тем самым прохождение импульсов эталонной частоты на счетчик 22. Кроме того, импульс переполнения (фиг, 2 н) установит в исходное состояние селектор 29, запретив прохождение импульсов эталонной частоты в счетчик 32. По заднему фронту импульса селектора 17 (фиг, 2 е) переключается триггер 26(фиг. 2 р), что является сигналом окончания измерительного цикла.Наличие второго интервального импульса в диапазоне измерения (в рассматриваемом случае - третьего) запоминается в селекторе 16 импульсов как "цель за стробом". Подекадный вывод информации об измеренном временном интервале и дополнительной информации о наличии "цели в стробе" и "цели за стробом" осуществляется путем подачи сигналов (фиг. 2 с,т,у)...

Номер патента: 1691816

Опубликовано: 15.11.1991

Авторы: Новиков, Степурко

МПК: G04F 10/04

Метки: времени, измеритель, интервалов, коротких

...случае - инверсный код, Для этих целей служат формирователи 19 и инверторы 20 с тремя выходными состояниями, которые управляются по входу стробирования выходными сигналами компаратора 15.После считывания результата измерений сигналом "Сброс" устройство приводится в исходное состояние готовности к следующему циклу измерений.Оценим среднее время преобразования для рассматриваемого измерителя, С учетом того, что объем выборок в данном случае одинаков, оно равно где Тср - среднее время преобразования впервой половине диапазона;Т ср то же, во второй половине что"ср=О 25К тгпах,максимальный входнэффициент преобраз5К 1 пахе время преобразованияределяется выражением5 К бпах,образом, изобретение пов 2 раза повысить быстителя эа счет сокр 3...

Номер патента: 1691817

Опубликовано: 15.11.1991

Автор: Курдюмов

МПК: G04F 10/04

Метки: временных, интервалов

...элемент И 10 (фиг. 2 к) выходного импульса формирователя 8 (фиг. 2 з),В момент, совпадающий с задним фронтом второго импульса последовательности, ключевой элемент 13 переводится в закрытое состояние, на втором входе элемента И 2 устанавливается уровень "0", а на втором входе элемента И 5 - уровень "1", так как выходной импульс формирователя 8 осуществляет запуск одновибратора 9 в момент, совпадающий с передним фронтом третьего импульса последовательности, ключевой элемент 13 переводится в открытое состояние, на втором входе элемента И 2 устанавливается уровень "1", а на втором входе элемента И 5 - уровень "0", так как ключевой элемент 13 переводит одновибратор 9 в исходное состояние, причем выходные импульсы формирователей 12 и 11,...

Номер патента: 1693588

Опубликовано: 23.11.1991

Авторы: Кадацкая, Каменюка, Канарейкина

МПК: G04C 3/00, G04F 10/00

Метки: хронометр, цифровой

...периода 2 То. Полученные импульсы подаются на элемент И 13, на второй вход которого. поступают импульсы последоВательности периода То с клю а 10 через элемент 14 задержки. Его назначение аналогично назначению элемента 6 задержки. Элемент И 13 предназначен для выделения каждого второго импульса импульсной последовательности периода То. Полученная импульсная последовательность с элемента И 13 поступает на блок 16 совпадения в стоповых каналах измерения.Стоповый импульс через элемент 18 задержки, назначение которого аналогично назначению элемента 17 задержки,элемент ИДИ 19 поступает на блок 20 линий задержки. Далее столовый импульс с блока 20 ликлй задержкА поступает на блок 27 триггерв, ем самым Опрокидывая триггеры блока, в...

Номер патента: 1697052

Опубликовано: 07.12.1991

Авторы: Белоусов, Белявин, Заболотный, Майко

МПК: G04F 10/04

Метки: времени, интервалов, одиночных

...тактовый вход 3 К-триггера 223- и К-выходы которого обьединены и соединены с уровнем логической "1", формирует на своих первом и втором выходах (ими соответственно являются выходы первого 23 и второго 24 элементов И, вторые входы которых соответственно соединены с прямым и инверсным вдами 1 К-триггера 22) импульснь е рослед ательности, соответственносастояциеи Имп.1(фиг.2 б) и Имп, 2 фиг. 2 в), поскольку 1 К-триггер 22 изменяет свае состояние при поступлении на его тактовый вход переднего фронта импульса (ггачальнсе состояние,)К-триггера 22 соот 3ветствует наличию на прямом выходе уровня логического "0", при этом шина начальнсй установки для триггеров, счетчиков и микропроцессора на фиг. 1 не показана).При совпадении одного из импульсов...

Номер патента: 1698873

Опубликовано: 15.12.1991

Авторы: Григорьев, Лысогор, Лютворт, Шабатура

МПК: G04F 10/04

Метки: временных, интервалов

...входной сигнал, т,е. выполняется условие где Тх - длительность измеряемогоинтер валак, - время задержки элемента задержки первого измерительного блока,на выходе элемента Й 4 формируетсяединичный уровень, который устанавливает триггер 7 в единичное состояние, при котором единичным уровнемс его прямого выхода управляемые переключатели 1 и 2 переключаются вположение, при котором сигнальныйвход управляемого переключателя 1соединяется со вторым выходом, асигнальный вход второго управляемого переключателя 2 подключается кпервому выходу,При этом происходит вычитание изсигнала длительностью Тх части, равной времени с задержки, в элементе. задержки первого измерительного блока, причем оставшаяся часть сигналадлительностью 988736то к...

Номер патента: 1698874

Опубликовано: 15.12.1991

Авторы: Батурин, Петреченко, Струков, Шишлин

МПК: G04F 10/04

Метки: временных, интервалов, нестабильности

...выходного импульса пороговогоэлемента 21.С первого выхода эталонного элемента 17 задержки с отводами импульсы поступают на вход установки вноль триггера 20,С второго выхода эталонного эле мента 17 задержки импульсы через интегратор 16 подаются на второй вход 25сумматора 15, на первый вход которо"го поступают импульсы с выхода интегратора 18.Таким образом, на входы. сумматора15 поступают импульсы равной амплитуды, с одинаковой длительностьюфронтов и срезов сдвинутые относи 1тельно друг друга на величину .п ++ с(фиг. Зв, 5 в и 7 в),Зависимость, определяющая изменение уровня сигнала на выходе сумматора 15, как функция величиныабсолютной нестабильности длительности импульса (временного интервала)приведена на...

Номер патента: 1700533

Опубликовано: 23.12.1991

Авторы: Горшков, Гудков, Поршнев, Поршнева

МПК: G04F 10/04

Метки: генератор, импульсов, опережающих, самонастраивающийся

...Ь наинтервале 1,с + пас+(тт) Ь с(10) т - 1,Т, + (с с,)1, (11) т= кт+ "к(с,- с,) + Для Формирования опережающео импульса в генераторе используются задающий генератор 9 тактовых импульсов с цастотой Г (Фиг.3.5) для формирования интервала Т и перестраиваемый генератор Р тактовых импульсов с частотой Е = И (фиг.3.6),9 17005По импульсу "Сброс" все элементысамонастраивающегося генератора опережающих импульсов устанавливаются висходное нулевое состояние,На Формирователи 5-7 стробов поступает последовательность сигналов(фиг.3.1) с выходов датчиков 1-4,По этим импульсам на выходах формирователей 5-7 формируются стробы1-3 (фиг,3.2 3.3 и 3,4),С выхода Формирователя 5 стробастроб 1 поступает на информационныйР-вход Р-триггера 13, на прямом...

Номер патента: 1702338

Опубликовано: 30.12.1991

Авторы: Иванцов, Рудаков, Сеченов, Чуклин

МПК: G04F 1/06

Метки: времени, интервала

...и может быть использовано в различных областях техники (холодильной, системах поддержания требуемых условий окружающей среды, непрерывных редкоконтролируемых технологических процессах и т,п.) для контроля наличия электропитания и измерения длительности его отключения,10 15 20 25 30 35 40 45 50 55 ляется, например приклеивается, к обойме 21 с двух ее торцов. Выполнение на днище 3 отверстия 23 с герметизирующей заглушкой 24 обеспечивает заполнение устройства электрореологической жидкостью 19.После подключения к контролируемой электрической сети устройство устанавливается в такое положение, что полость, заполненная электрореологической жидкостью 19, находится вверху(см, фиг. 1). Сетки 5 и 6 и разделитель 7 оказываются под напряжением,...

Номер патента: 1705760

Опубликовано: 15.01.1992

Авторы: Аванесов, Власов

МПК: G01R 23/02, G04F 10/00

Метки: временных, двух, измеритель, интервалов, отношения

...82 в оперативное запоминающ "з устройство (ОЗУ) 9 и 10. После этого блок 3 управления на выходе 3 вырабатывает им пульс сброса счетчиков б и 8. Коды М 1 и Н 2ОЗУ 9 и 10 поступают на входную шину цифроаналоговых преобразователей (ЦАП) 11 и 12, которые нэ еыходе выра 5 атыеают напряжения:25Ц 11 гф 1 к 1(2)У 12 М К30 где й 1 и Ц 12 - выходные напряжения ЦАП11 и 12 соответственно;коэффициент преобразования ЦАП11 и 12 (в силу их идентичности),Выходные напряжения 011 и И 12 посту 35 пают на схему 13 суммирования, на выходекоторой вырабатывается напряжение;И - УЦ - Ц 11. Р)40 где И - напряжение на выходе схемы 13суммирования.Через интервал времени, необходимыйдля установления, на выходах ЦАП 11 и 12 блок управления 3 вырабгтыоает на выходе 45...

Номер патента: 1705800

Опубликовано: 15.01.1992

Авторы: Баламатов, Немиткин

МПК: G04F 10/00

Метки: измеритель, скважности

...9, На другой вход компаратора 8 подается с выхода блока 2 заряда напряжение От которое является опорным. В результате компаратор 8 сравнивает величину Ог с линейным нарастающим напряжением на выходе блока 5 заряда-разряда О, В момент О = От на его выходе (фиг.2 ж) появляется логический импульс, который сбрасывает заряд конденсатора блока 5 в исходное состояние, Одновременно в счетчик 3 импульсов заносится вторая единица скважности, После сброса процесс накопления заряда до Ог на конденсаторе блока 5 заряда-разряда повторяется. На выходе компаратора 8 снова появляется логический импульс, который добавляет "1" в счетчик 3 импульсов и сбрасывает заряд конденсатора е исходное состояние, Процесс будет повторяться до окончания сигнала т, Таким...
