G04F — Измерение интервалов времени

Номер патента: 409188

Опубликовано: 01.01.1973

Автор: Куприк

МПК: G04F 10/04

Метки: измеритель, следящий, экстремальный

...импульс формирователя ) запускает формирователь 4 и поступает па второй вход схемы совпадения б, Импульс с первого выходя формирователя 4, длител 1,- ЗО ность которого определяется кодоьыми выхо 3дом счетчика 8, поступает на первый вход схемы совпадения 5. На второй вход схемы 5 подается импульс фиксированной длительности с выхода формирователя 2. При совпадении этих импульсов на выходе схемы 5 появляется импульс, который поступает на вычитающий вход счетчика 8.При совпадении импульса, поступившего с выхода формирователя б на второй вход схемы б, с импульсом, поступившем с второго выхода формирователя 4, на выходе схемы б появляется импульс, который подается на суммирующий вход счетчика 8,Счетчик 8 устанавливает длительность...

Номер патента: 361519

Опубликовано: 01.01.1973

Автор: Кремена

МПК: G04F 10/04, H03M 1/50

Метки: йснсоюзная

...последнего появляется импульс. Этот импульс, пройдя замкнутые контакты 9, закрывает ключи 2 и б. Поскольку сигнализатор 8 отмечает момент накопления счетчиком,7 заданной суммы импульсов, кратных десяти, то индикатор 4 с момента остановки счета показывает непосредственно (с соответствующим положением запятой) отношение периодов следования импульсов генераторов 1 и б, т. е. коэффициент преобразования, на который настроен преобразователь. Перестраивая генератор б по индикатору 4, устанавливают необходимое значение коэффициента преобразования,Таким образом, точность преобразования интервалов, времени не зависит от погрешности установки частоты генератора б, которая могла быть внесена ранее при установке периода следования импульсов по...

Номер патента: 362194

Опубликовано: 01.01.1973

Авторы: Килна, Орлинис

МПК: G01D 1/10, G04F 10/04

Метки: двух, периода, разности, сигналов, средней

...которых соединены с выходами триггеров, входы установки нуля последних подключены квыходу третьей схемы И, входы которойсоединены с выходами триггеров.На чертеже представлена схема предлагаемого устройства,Устройство для измерения средней разности периода двух сигналов состоит из двухтриггеров 1 и 2, трех схем И 8, 4, 5 и интегрирующего устройства б. Входами являютсяшины 7 и 8, а выходом - шина 9.Устройство работает следующим образом.Пусть первым появляется импульс на ши 7. Триггер 1 опрокидывается в единичноетояние и закрывает проход импульсовины 8 на триггер 2. Триггер 1 в единичсостоянии находится в течение первого периода. После этого схема И 5 открывается, и импульс с шины 8 опрокидывает триггер 2 в единичное состояние,...

Номер патента: 363067

Опубликовано: 01.01.1973

Автор: Балодис

МПК: G04F 10/00

Метки: времени, двумя, интервалов, между, сигналами

...представляющий делитель частоты, Синхронизатор 2 через блок управления запускает генератор зондирующих,импульсов 4, который, в свою очередь, приводит в действие генераторы сопоставляемых сигналов 5 и б, выдающие два сдвинутых по,времени сигнала, которые подведены к вертикально-отклоняющим пластинам индикатора 10 через усилитель 7 и селектор 9. Генератор 11 развертки индикатора запускается от синхронизатора 2 через блок 3 управления и блок 12 задержки развертки.Блок,управления 3 может, работать в,разных режимах. В одноя случае он выдает на ксммутатор 8 импульсы синхронно с,импульсами синхронизатора 2, подведенными к коммутатору 8 непосредственно от синхронизатора 2; на гвнератор 4 зондирующих импульсов - импульсы с некоторой задержкой и...

Номер патента: 363068

Опубликовано: 01.01.1973

МПК: G04F 10/04

Метки: временных, интервалов, компаративный, цифрового

...точности и 30 упрощения отсчета, подсчитывают количество импульсов в каждой последовательности и постоянно сравнивают результаты подсчета, а в момент достижения равенства подсчитанных значепий прекращают счет и любое из равных чисел, зафиксированных в этом процессе, считывают как цифровой результат измерения.На фиг. 1 приведена функциональная схема устройства, осуществляющего данный способ; на фиг. 2 - временная диаграмма, поясняющая основные этапы способа.Измерение временного интервала Т, ограниченного импульсными сигналами /, и У осуществляют следующим образом.В момент 1, начала интервала старт-импульсом Уи запускают генератор 1, с помощью которого формируют основную последовательность счетных импульсов У со стабильной частотой ь...

Номер патента: 363207

Опубликовано: 01.01.1973

Авторы: Институт, Технической

МПК: G04F 10/04, H03M 1/50

Метки: 363207

...на нуль и триггер 4 управ.ления счетом закрывает схему И 2. Генератор 1 генерирует импульсы (см. фиг. 2 а),которые выдаются на элемент И 2 и на20 схему делителя б частоты, вырабатывающуютактовый старт-импульс малой длительностипри появлении заднего фронта импульса напрямом выходе генератора 1 через промежутки времени, несколько большие макси 25 мально возможных задаваемых интервалов(см. фиг. 2 б),Временной интервал задается при помощикода, который вводят подключением соответствующих разрядов двоичного счетчика 3 к30 схеме 7 совпадений.При размыкании ключа 10, первый тактовый старт-импульс открывает элемент И 2, и импульсы с генератора 1 выдаются на двоичный счетчик 3, который работает на сложение до появления единичных потенциалов на...

Номер патента: 363931

Опубликовано: 01.01.1973

Авторы: Людмирский, Ошер, Щелоков

МПК: G01R 25/00, G04F 10/06

Метки: времени, группового, запаздывания, измеритель, панорамный

...второй боковой составляющей в 1 спектре амплитудно-модулированного колебания.Цель изобретения - уменьшение постей измерения.Это достигается включением в опорный и 1 измерительный каналы между разветвителем мощности и детекторами огибающей двух церавцоплечих волноводных мостов, причем выход перестраиваемого по частоте генератора непосредственно соединен с разветвителем 2 мощности, один выход которого подсоединен к измеряемому объекту, а другой - к церавцоплечему мосту опорного канала.На чертеже представлена блок-схема предлагаемого панорамного измерителя группово го времени запаздывания.Он содержит перестраиваемый по частоте СВЧ генератор 1; модулятор 2 частоты; разветвитель 3 мощности; объект 4 измерения; неравноплечие волноводные...

Номер патента: 364093

Опубликовано: 01.01.1973

Автор: Мельников

МПК: G04F 10/04, H03M 1/50

Метки: всесоюзная

...временных интервалов,Это достигается тем, что в предлагаемом преобразователе вход счетчика двоичного делителя через элемент Запрет подключен к выходу триггера, один из входов которого соее приведена схема предлагаез вателя временных интервалов364093 Предмет изобретения 15 Составитель Л, АлександроваРедактор Г, Котельский Техред Л, Богданова Корректоры Л. Новожилован В. )Колудева Г 1 одн н снос ете Министров СССРИзд.1959делам изобретенийМосква, Ж, Рауш каз 23278НИИПИ Комитета Тнраьк 404 открытий прн С ая наб., д. 4/5 ип. Харьк, фил. пред. Патент выходе счетчика 3, огрокцдывает триггер ) и возвращает триггер 8 в исходное состояние.Триггер 9 открывает схему 11 запрета до прихода стоп-импульса, и в счетчик 10 поступают импульсы с...

Номер патента: 364096

Опубликовано: 01.01.1973

Авторы: Никишоб, Пунов

МПК: G04F 10/04, H03M 1/50

Метки: mmmiu-i, всесоюзиаз

...22, воявляется на шине 28. Кроме того, имлульсы от генератора 21 поступают на разрядный усилитель 4 и разряжают накопительную емкость б. Длительность стробов с выходов схем 13 - 18 равна периоду повторения импульсов от генераторов 21 - 26 соответственно.Работа устройства при поступлении импульсов, например, только от генераторов 21 и 23 и неисправности генератора 26, при выключенных генераторах 22; 24 и 25, заключается в следующем.Пусть счетчик 1 установлен в такое положениев котором с ши 1 ны 27 распределителя ,импульсов снимается опирающее напряжение для схем 7 и 13. Первый импульс от генератора 21 переводит триггер первого разряда счетчика в верхнее положение, а второй - в первоначальное и одновременно переводит счетчик,во...

Номер патента: 364921

Опубликовано: 01.01.1973

Автор: Потапов

МПК: G04F 8/08

Метки: реле, срабатывания

...показано) замыкает зарядную цепь дифференциальной цепочки, содержащей резистор 4 и конденсатор д. Зарядная цепь другой дифференциальной цепочки при этом разомкнута. В процессе работы контакт 9 коммутирует зарядные цепи дифференциальных цепочек таким образом, чтобы при нормальном времени срабатывания реле блокировать прохождение импульса через дифференциальную цепочку,В качестве индикатора контроля служит лампа 10, включаемая в триггер через усилительный транзистор 11. Кнопка 12 сброса предназначена для установления триггера в цсходное состояние, резисторы 13 и 14 - для4 иВр Составитель Л. Рубиичикактор Т. Орловская Текред Л. Грачева Корпектор Ч, Медведева каз 442/13 Изд.144 Тирак 496НИИПИ Комитета по делам изобретений и открытий при...

Номер патента: 365685

Опубликовано: 01.01.1973

Авторы: Глинков, Шевцов

МПК: G04F 1/00

Метки: времени, газового, жидкости, подъема, пузырька, электропроводной

...где электропроводные жидкости перемешивают газовыми пузырями,Известен способ определения времени подьема газового пузырька в электропроводпой жидкости, воздействующего на опущенные в жидкость электроды, подсоединенные к датчику, путем замера времени измерительным прибором.Для повышения точности измерения и упрощения процесса по предлагаемому способу начинают отсчет времени замыканием одного электрода цепи измерительного прибора поверхностью жидкости при подъеме ее уровня от образованного пузырька и другогоэлектрода при освобождении его от пузырька в момент подъема, а заканчивают отсчет размыканием цепи при понижении уровня жидкости после вь 1 хода пузырька на поверхность.На чертеже представлена схема устройства для реализации...

Номер патента: 366452

Опубликовано: 01.01.1973

Авторы: Алексеев, Домрачев, Титов

МПК: G04F 10/04

Метки: длительности, измеритель, импульсов, серии

...индикационное табло б и формирующее устройство 7.Устройство работает следующим обрВ исходном состоянии ключи 2 и 3 зап 0 счетчики ооцулецы. Передцим франтом первого импульса оба ключа отпиргиотся, и счетчики заполняются роцизирующими импульсами. Однако счетчик 5, цепь сброса которого связана с выодом источника сигнала, любым фронтом импульсов будет сорасываться в нуль. Таким образом, момент начала регистрации импульсов этого счетчика отцоситсльцо момсцта начала регистрации другого счстчика будет сдвшут ца время сугцествовапия пачки импульсов. Когда заверптится исследуемый процесс, оба счетчика будут работать одцовремеццо в течение промежутка времени до заполцения счетчика 4, которое определяется выражением Т,= Т, - Т, где Т - время...

Номер патента: 366572

Опубликовано: 01.01.1973

Авторы: Бабков, Каринди, Саммал, Ужванский

МПК: G01R 19/255, G04F 10/04, H03M 1/52 ...

Метки: 1ес1га, бкбшо7е, всесоюзнаяи, мба, ча«, •пзте

...фронт выходного сигнала. Генератор б тока разряжает конденЗ 0 сатор 4 до нулевого уровня, когда усилитель366572 Предмет изобретения Составитель Л. БагянТехред Т. Курилко Корректоры Г. Запорожец и А. СтепановаРедактор Е. Гончар Заказ 113/565 Изд.135 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Тип, Харьк. фил. пред, Патент 1 открывается и переходит в режим компенсации, при этом ключ Б формирует задний фронт выходного сигнала.В случае, если продолжительность заднего фронта входного сигнала превышает про должителыность разряда конденсатора,или если пребуется интервал времени, пропорциональный наибольшему импульсу из однократной серии импульсов, необходимо...

Номер патента: 367407

Опубликовано: 01.01.1973

Авторы: Винников, Грановский

МПК: G04F 5/00

Метки: 367407

...пропускания приемника, вход которой подключен к выходу вычислительного устройства, а выход соединен с вторым входом, приемника.На чертеже показана блок-схема устрой 10 ства.Выход приемника 1 подключен одновременно к входу датчика 2 момента постоянствагркрутизны, к одному входу измерителя 3 напряжения и к одному входу измерителя 4 крутизны, а выход датчика 2 - к вторым ьхо дам измерителей 3 и 4 и к одному входу измерителя 5 временного интервала, второй вход которого соединен с выходом задающихварцевых часов б. Выходы измерителей 3, 420 и 5 подсоединены к соответствующим входам вычислительного устройства 7, Вход схемы 8 переключения полосы пропускания подключен к одому из выходов вычислительного устройства а выход этой схемы соединен...

Номер патента: 367408

Опубликовано: 01.01.1973

Авторы: Брандт, Смирнов, Фридберг

МПК: G04F 10/00

Метки: временной, кварцевые, регистрации, часы

...схемы 6 схемой 15 управления часов формируется импульс переписи, по которому в выходной регистр 10 считывается значение времени, хранимое на счетчике 3. Повторное формирование импульса переписи блокируется схемой 15 до окончания регистрации момента прохождения звезды.По каждому импульсу с выхода схемы б без младшего,разряда осуществляется инверсная перепись времени, хранимого на счетчике 5, через схему 13 переписи в регистр 18 и запускается одновибратор 14, который через схему ИЛИ 19 добавляет единицу к переписанному значению времени. По первому импульсу (фиг, 2,в) в момент времени 1 схема 15 управления часами формирует импульс переписи (фиг. 2,г), по которому значение времени 1 переписывается со счетчика 3 в выходной регистр 10 и...

Номер патента: 367545

Опубликовано: 01.01.1973

Авторы: Биланов, Тихонов

МПК: G01R 19/255, G04F 10/04, H03M 1/52 ...

Метки: 367545

...10 образцовой частоты образуют схему задатчика пауз между полу- интервалами усреднения.Работа предлагаемого вольтметра протекает следующим образом.Импульс начала замера по входу Пуск через логическую схему ИЛИ 7 попадает на вход триггера 6, пероводя его в единичное состояние. Тем самым подготавливаются к работе схемы И 3 и 5.Импульсы с выода преобразователя 1 напряжение-частота поступают через схему И 3 в счетчик 4, причем частота импульсов про,порциональна уровню входного воздействия.Выходные импульсы генератора 10 поступают па входы схем И 5; 8 и 9, но проходят только на вход перссчетцой схемы 11. Через влемя ", равное половине требуемого време 2ни усреднения, с выхода пересчетной схемы 11 поступит импульс, который вернет триггер 6 в...

Номер патента: 368583

Опубликовано: 01.01.1973

Авторы: Вител, Клещевников, Ковтун, Сигорский, Шкуро

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...12 (фи,г. 2 в).Если стартовый импульс, попадает в зону запрета, то он не проходит через ключ 11, а, задерживаясь линией 10 на 0,5 то, где то - период следования мерных импульсов, опрокидывает триггер 2 в состояние, при котором ключ 3 открыт для прохождения мерных импульсов через схему вычитания двух единиц на счетчик 9 (фиг. 2 г, д).,Первый прошедший через ключ 3 мерный импульс поступает на преобразователь 12, где происходит линейная растяжка отрезка в К раз (фиг. 2 е, ж), Этот преобразованный отрезок времени заполняется импульсами с генератора,1, фиксируется счетчиком 19, максимальная емкость которого Кто, причем при переполнении его возникает импульс переноса, который опрокидывает триггер 28 в состояние, при котором ключ 29...

Номер патента: 368584

Опубликовано: 01.01.1973

Авторы: Иопа, Паламарюк

МПК: G04F 10/04

Метки: временного, интервала

...то триггеры 9 блока 8 находятся в различных состояниях, и схемы совпадения д, 4 не;пропускают импульсы разностной частоты с выходов элементов сравнения 1 на счетный вход реверсивного счетчика 7, т. е. схема находится в равновесии. При достижении входным аргументом значения Р,1 (что соответствует переходу через границу интервала с четным или нечетным номером) оба триггера 9 блока 8 оказываются в одинаковом состоянии О или 1, (что зависит от знака разности /Р - Р, /), и импульсно-потенциальные вентили 11, 12, разрешают прохождение импульсов разностной частоты /Р - Р, 1 с одного из выходов элементов сравнения 1 через схему ИЛИ 18 и устройство задержки 10 на счетный вход реверсивного счетчика 7. Код реверсивного счетчика 7 изменяется на...

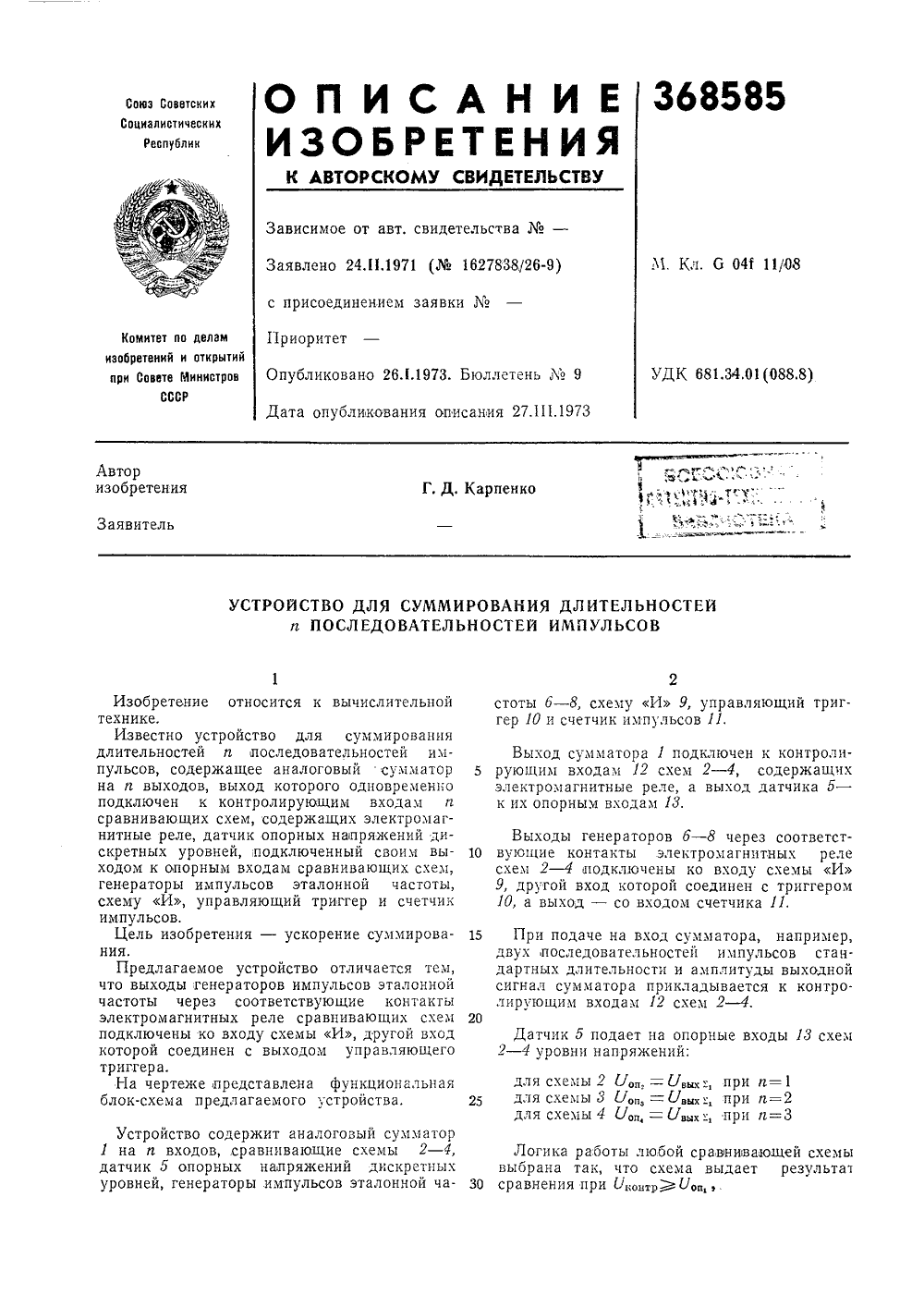

Номер патента: 368585

Опубликовано: 01.01.1973

МПК: G04F 10/04

Метки: длительностей, импульсов, последовательностей, суммирования

...к контролирующим входам и сравнивающих схем, содержащих электромагнитные реле, датчик опорных напряжений дискретных уровней, подключенный своим выходом к опорным входам сравнивающих схем, генераторы импульсов эталонной частоты, схему И, управляющий триггер и счетчик импульсов.Цель изобретения - ускорение суммирования.Предлагаемое устройство отличается тем, что выходы генераторов импульсов эталонной частоты через соответствующие контакты электромагнитных реле сравнивающих схем подключены ко входу схемы И, другой вход которой соединен с выходом управляющего триггера.На чертеже представлена функциональная блок-схема предлагаемого устройства. ты любой сравнивающей схемы что схема выдает результат контр 3- ои, фРедактор Б. федотов...

Номер патента: 369541

Опубликовано: 01.01.1973

Авторы: Вители, Дайнаускас

МПК: G04F 10/04

Метки: времени, информации, носителя, разгона

...10 и 11, генератор 12 эталонных импульсов, дешифратор 13, схему ИЛИ 14 и элемент задержки 15.20 Устройство работает следующим образом,При включении блока пуска 1 запускаетсяисследуемый механизм и измеритель 2 интервалов времени. Воспроизведенные с носителя информации сигналы преобразуются формиро вателем 5 в короткие импульсы, которые подсчитываются счетчиком 7, задающим продолжительность одного измерения частоты входного сигнала, Импульсы с выхода счетчика 7 поступают на счетный вход триггера 3, выхо ды которого подключены к схемам И 9 и 103,69541 Составитель Е, Иванеева Текред А. Камышникова Корректор О. Тюрина Редактор Б, Нанкина Заказ 1267(7 Изд. Ма 1255 Тираж 496 ПодписноеЦНИИПИ Комитета по делам изобоетений и открытий при Совете...

Номер патента: 369542

Опубликовано: 01.01.1973

Авторы: Петров, Трушечкин

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, серии

...частоты счетчиком 3. Импульсы измеряемой серии расширяютсярасширителем импульсов 4 на время, большее периода следования импульсов эталонной частоты, но меньшее двух периодов, и подаются на первый вход схемы И 5. На второй вход схемы И 5 подается импульс эталонной частоты, а на ее третий вход - разрешающий потенциал с выхода расширителя импульсов б. В момент совпадения импульсов на обеих входах схемы И 5 на ее выходе появляется импульс, из которого пороговой схемой 7 формируется импульс считывания. Этот же импульс расширяется расширителем импульсов б, в результате чего с третьего входа схемы И 5 снимается разрешающий потенциал, исключая возможность формирования импульса считывания из следующего импульса эталонной частоты. Наличие...

Номер патента: 369543

Опубликовано: 01.01.1973

Авторы: Домеников, Лагуновский, Яремчук

МПК: G04F 10/06

Метки: времени, задержки, измеритель, линий, малыми, недиспергирующих, потерями

...б включен сумматор 4. 30 2Измеритель времени задержки недпспергирующих линий задержки с малыми потерями работает следующим образом.Сигнал с генератора 1 модулирующего напряжения, представляющий собой пилообразное напряжение, синхронно управляет частотой генератора 2 качающейся частоты и разверткой луча визуального индикатора 3 по горизонтали. Выходной сигнал с генератора 2 качающейся частоты, представляющий собой сигнал линейно-изменяющейся частоты в определенном диапазоне частот, подается на сумматор 4, который служит для согласования выходного сопротивления генератора качающейся частоты 2 с волновым сопротивлением измеряемой линии задержки 5. К выходу сумматора присоединяется разомкнутая на конце измеряемая линия задержки б....

Номер патента: 370578

Опубликовано: 01.01.1973

Авторы: Друккер, Смирнов, Чистов

МПК: G01S 3/10, G04F 10/00

Метки: временного, импульса, положения

...помехи; менение отсчетной точки Л 1, опре кажениями сигнала режекторнь как фиксация частоты настройки го фильтра Л/, имеет зависимос ленную кривой 8 (см. фиг. 2): де /о - несущая частота принимаемого нала. Зависимость370578 к т 2( н Предмет изобретения 20 Зк 2( Рн) Фиг. Фиг.2 Составитель А. Туляков Тех ред Т. Курил ко Редактор Г. Полякова Корректоры Е. Миронова и Е. СапуноваЗаказ 192/681 Изд. Х"в 234Тираж 496 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква. Ж, Раушская наб., д. 4/5 Тип, Харьк. фил. пред. Патент. может быть пересчитана в такую зависииость изменения параметров схемы 3 формирования отсчетной точки сигнала от частоты фв, при которой временное положение отсчетной точии будет...

Номер патента: 370579

Опубликовано: 01.01.1973

Авторы: Богородицкий, Ермаков, Кдин, Рыжевский

МПК: G04F 10/04

Метки: врелени, измеритель, интервалов, цифровой

...подаются на однц из входов схем 9 ь 9 и 9, совпадения, на второй вход которых поступают импульсы, расширенные расширителями 7 ь 7 з и 7 причем на схему 9, совпадения поступают импульсы с периогде Лр - требуемая разрешающая способность измерителя.Последовательность тактовых импульсов поступает,на два последовательно соединенных делителя б, и б, частоты, с коэффициентом деления каждого, равным десяти, С выхода делителя импульсы опорной последовательности с периодом следования Т, через открытый основной ключ 3 проходят на счетчик 4,старших разрядов. Период следования этих импульсов равенТо = 100 Тоз.Второй импульс с выхода формирователя 1, соответствующий концу измеряемого интервала, возвращая тритгер 2 в исходное сэстояние,...

Номер патента: 370580

Опубликовано: 01.01.1973

МПК: G04F 10/04

Метки: кварцевый, схемой, хронометр

...1,0 мсек и 0,01 сек, временное положение которых относительно цмпульсов, формируемых,схемами совпадения соседних старших тетрад, может изменяться с помощью переключателей 1, 2 и 8 соответственно в следующих пределах: 0,0001 - 0,0009; 0,001 - 0,009 и 0,0 - 0,09 сек с дискретностью 0,1 мсек, 1,0 мсек и 0,01 сек,Таким образом, на выходе сборки 13 форм:груется импульс длительностью 0,0001 сек, временное положение которого относительно секундного импульса шкалы времени с помощью переключателей 1 - 4 можно менять от 0,0001 до 0,9999 сек с дискретностью 0,0001 сек. Если управляющий триггер 14 устанавливается в единичное состояние секундными импульсами, а в нулевое - цм- пульсам с выхода сборки 13, то ца его выходе получаются управляющие...

Номер патента: 371558

Опубликовано: 01.01.1973

МПК: G04F 10/00

Метки: времени, прихода

...импульсов, идущих с частотой Р 10",1который попадает в интервал, ВыдеР 10 цленный таким образом импульс со схемы 3 совпадения поступает на вход следующего канала выделения для запуска генератора 1+в В этом канале, как и в предыдущем, по такому же принципу выделяется импульс с частотой на порядок выше и т. д, (фиг. 2). Сигнал на выходе схемы 3; совпадения используется как строб-импульс.Меняя ступенчато длительности импульсов генератора, можно изменять положение строб-импульса на временной шкале местного хранителя времени и добиться совмещения его с принятым импульсом. Сначала осуществляют грубое совмещение переключением длительности импульса генератора 11, затем более точное с помощью генератора 12, а еще более точное с помощью...

Номер патента: 373695

Опубликовано: 01.01.1973

Автор: Петров

МПК: G04F 10/04

Метки: всесоюзная, но-1хшгная

...на блок управления 10, в соответствии с сигналами управления аналого-цифровой преобразователь 3 в течение времени ожидания начала процесса отрабатывает напряжение на его измерительном входе, вызванное суммарным дрейфом нуля всех звеньев аналоговй части устройства.Прием кодов из аналого-цифрового преобразователя 3, их запись в запоминающем блоке 4 и отсчет времени измерения в этот период не производятся из-за отсутствия управляющих сигналов и отметок времени от схемы управления 5.В начале процесса измеряемый параметр воздействует на датчик 1, сигнал с выхода последнего усиливается измерительным усилителем 2, который служит для масштабирования, и на его выходе появляется напряжение, спектральный состав которого резко отличается от...

Номер патента: 374737

Опубликовано: 01.01.1973

Автор: Автор

МПК: G04F 10/04, H03M 1/50

Метки: код

...номера интервала находятся в нулевом положении. Дешифратор б состояния счетчика номера интервала не разрешает прохождение сигналов ни в одной из коммутируемых им цепей. По приходу импульса, разрешающего преобразование, счетчик 5 номера интервала переходит в состояние 1, в результате чего дешифратор 6 состояния счетчика номера интервала отироет вентили 2, стоящие на входе .и выходе первой переочетной схемы 1 (старшей пруппы). После эгого импульсы от генератора импульсов через вентиль 2 поступают на вход первой пересчетной схемы 1, образуя числовой эквивалент временного интервала между переходом счетчвка 5 номера интервала из,нулевого положения в первое положение и из первого положения во второе, которое последует при,равенстве (или...

Номер патента: 375621

Опубликовано: 01.01.1973

Автор: Перет

МПК: G04F 10/04

Метки: групповой, задержки

...с выхода сумматора 3 поступает на вход исследуемой дисперсионной линии 4 задержки (ДЛЗ).После прохожденпя через ДЛЗ 4 двухчастотного сигнала, его огибающая выделяется детектором 5, который подключен к выходу ДЛЗ. Выход детектора соединен с одним из 20 входов фазометра б. Фаза огибающей двухчастотного сигнала на выходе ДЛЗ по отношению к огибающей двухчастотного сигнала на ее входе будет3Опорная линия 7 задержки, сумматор 8 и детектор 9 образуют цепь формирования опорного сигнала.Выход генератора 1 подключен к сумматору 8. Генератор 2 подключен к сумматору 8 через опорную линию 7 задержки, Фаза огибающей двухчастотного сигнала на выходе сумматора 8 по отношению к фазе огибающей двухчастотного сигнала на выходе сумматора 8 (на выход ДЛЗ)...

Номер патента: 376759

Опубликовано: 01.01.1973

МПК: G04F 10/04, G05B 23/02

Метки: временных, параметров

...реле.Клеммы 21, в свою очередь, через переключатель 2 соединяются с триггером управления 10 3, а к клеммам 23 подключаются контактыиспытуемого реле, которые через переключатель 2 соединяются с триггером управления 4.При определении, разности времени срабатывания (отпускания) любых двух дар испытуе мых контактов они непосредственно подключаются к клеммам 21 и 23 переключателя 2.При срабатывании (отпускании) первых контактов испытуемого реле начинается отсчет времени, тогда как при срабатывании (отпус канин) вторых контактов испытуемого релепроисходит остановка отсчета интервала времени. В момент включения переключателя 1 одновременно начинается отсчет интервала времени и подача напряжения на обмотку ис пытуемого реле.Включение...
