G04F — Измерение интервалов времени

Номер патента: 386378

Опубликовано: 01.01.1973

Автор: Каминский

МПК: G04F 10/00

Метки: временных, интервалов

...а формирователя 1, соответствующие началу измеряемого временного интер вала, запускают два генератора 2 и 3 пилообразного напряжения. Генератор 2 (основ.ной) формирует импульс линейно изменяю.щегося напряжения, амплитуда которого про порциональна длительности измеряемого вре= 10 мени. При поступлении импульса с выхода дформирователя 1, соответствующего концу из.меряемого времени, формирование прекращается. Генератор 3 (вспомогательный) формирует импульсы линейно изменяющегося на пряжения постоянной амплитуды той же полярности, что и основной генератор,Выходы генераторов через ключевые схемы4 и 5 соединены с интегрирующими конденсаторами б, Конденсаторы б фиксируют на пряжение, соответствующее концу цикла работы генераторов. Разность...

Номер патента: 387520

Опубликовано: 01.01.1973

Авторы: Зюбан, Коровин

МПК: G04F 10/04, H03M 1/50

Метки: времени, интервалов, код, цифровой

...линиизадержки подают измеряемый интервал Т и на ее выходах 110 - 11, появляются интервалы Т задержанные друг относитель но друга на время дискретности тз первогоразряда. Допустим, тз = 1 мксек. Передний фронт последнего интервала с выхода 11, запускает триггер 4, а следующий непосредственно за ним задний фронт одного из преды дущих интервалов со схемы 8 сборки, поступивший на нее в данном случае с выхода 111 линии задержки, возвращает триггер 4 в исходное состояние, На входах регистра 2 памяти тактике появляются задержанные интер валы, нс запись в регистр производится только в тот момент, когда на разрешающий вход рс"истра памяти приходит задний фронт питерка,.а с триггера 4. Так как запись производится задними фронтами задержанных ин...

Номер патента: 389625

Опубликовано: 01.01.1973

Авторы: Нагинаева, Финогенов

МПК: G01R 19/255, G04F 10/04, H03M 1/50 ...

Метки: временного, интервала, формирования

...9, присутствует единичный потенциал, соответствует временному интервалу, равному заданному. На другой вход схемы ИЛИ 9 по входу 10 поступает разре шающий,потенциал, соответствующий заданному временному интервалу. Схема ИЛИ 9 соединена с первым из управляемых ключей 2, на который поступает также эталонная частота по входу 11.20 Импульс начальной установки по входу бначальной установки устанавливает все триггеры устройства в состояние нуль, которое ,принимают за исходное. По входу 10 потенциал, соответствующий заданному временно му интервалу, разрешает прохождение черезсхему ИЛИ 9 импульсов эталонной частоты, поступающих по входу 11 через первый ключ 2. По окончании заданного временного интервала на вход 8 поступает импульс блоки ровки...

Номер патента: 390499

Опубликовано: 01.01.1973

Автор: Сторонк

МПК: G04F 7/00

Метки: часы, шахматные

...входом дополнительной схемы совпадения, другой вход которой подключен к устройству блокировки, выход схемы 2 блокировки соединен с декадными делителями, выход которых подключен ко входу реверсивного счетчика с устройством предварительного выбора, а выход счетчика соединен с блоком индикации, Э )На чертеже доказана блок-схема описываемого устройства, содержащего датчик 1 кялибровазтных меток времени, вентильные схемы совпадения 2, за)пускающее устройство д, дополнительные схемы совпадения 4, устрой- а) стцо олокироцки 5, декадные делители 6, репере )впые счетчики 7, блок индикации 8, переключатель 9 предварительного выбора,Устройство работает следующим образом, Калиброванные метки времени с высокостабпльного опорного генератора...

Номер патента: 390500

Опубликовано: 01.01.1973

МПК: G04F 10/00, G04F 7/00, G04F 8/00 ...

Метки: механических, поверки, секундомеров

...м и уж 1 ОЙ формы И) .);1 МП,ГИТМЛЬ 1, ГГ)СТУПЗГОТ ЦЗ ДСЛИТРЛЬ ЧЯСТО;ы .Г, глс происходит деление частоты запуск- ниц:Гх 1)мпульссв в определе)шое количество рзз, соглзс:о выораццому интервалу времени.)Ь)Х,)Л)11)Е ПО)Ч:ЦИЯ;Ь С ЛЕЛИТС ГЯ ЗСТОГЫ ) .5 )Г)ст) l;ют;); ;Сшифрзтор 4. С первого выколи лчп фрзтор 4 импульс, соответствующий :Г.ш; лу отсчета, поступает цз перв) й вход вы:;Од;)ых усилитслсй 7, з цз второй вход ус)ГЛ 1- )с,)сЙ ЧГ.рез зех;ПическиЙ комо)ТЯТГ)р 6 Гтосту 1 Гст ими,1 ьс, соответству)ощиЙ копцу Отсчета.:)ле)тром)гцитцые реле 8 подключепы к выхолцым усилгелям 7, з якоря электромзгцит- :Ь)х рслс к)п)емзтически соединены рычагами с толкзтслями, которые и осуществляют вкл)о с;1;с и остановку мехацических секуцдомеГО.).11...

Номер патента: 390501

Опубликовано: 01.01.1973

Автор: Бредов

МПК: G04F 10/00

Метки: временных, длительности, интервалов, однократных

...в счетчике 10 - 11, независимо от того, совпадают или не совпадают состояния триггеров 13, 13 и 17 с состоянием триггера 11. Несовпадение состояний только триггеров И, 15 н 17 с состоянием триггера 50 11 свидетельствует о том, что ца вспомогательном счетчике, содержащем триггер И, 15 или 17, записано число,.которое больше числа, записанного ца счетчике 10 - И, на две единицы счета.Благодаря этому дальнейшая работа происходит следующим образом.1 хоммутатор 18 через находящуюся в нем схему сравнения подсоединяет между собой однотипные точки триггера 10 и триггера 12, 00 Если схема сравнения це обнаруживает между этими точками разность потенциалов, то это значит, что отличие равно нулю или двойке, а если обнарукивает, что отличие...

Номер патента: 390502

Опубликовано: 01.01.1973

Авторы: Гордиенко, Коротков, Орлов

МПК: G04F 13/02

Метки: временных, интервалов

...какого-либо временного сигнала или нескольких,временных ситналов зажигаюгся соответствующие ячейки световой матрицы 2, одновременно схема б ИЛИ подает сипнал начала измеряемых промежутков времени на схему 6 НЕТ, с выхода которой поступает сигнал однокадровой съемки (в моменты действия сигналов от генератора счет ных импульсов хронометра сигнал однокадровой съемси задерживается этой схемойНЕТ).Сигнал однокадровой съемки с выхода схемы НЕТ поступает на автоспуок 4, послед иий срабатывает, и многокадровое устройство у производит па первом кадре съемку состояния световой матрицы 2 и шкалы хронометра 1,Таким же образом происходит однокадро вЯ съемка В последующие моменты времени.Так как для измеряемых промежутков времени (, , ,)...

Номер патента: 391587

Опубликовано: 01.01.1973

МПК: G04F 10/04, H03M 1/50

Метки: времени, интервала, код, цифровой

...преобразователям интервала времени в цифровой код.Известны преобразователи время-код для преобразования однократных интервалов времени в цифровой код, содержащие и-тактный генератор импульсов эталонной частоты и счетчик импульсов, младшие разряды которого содержат и счетных ячеек, каждая из которых по входу через вентиль подключена к одному из тактовых выходов генератора импульсов эталонной частоты.Целью изобретения является упрощение устройства и уменьшение задержки цепи переноса.Это достигается тем, что в младши ряды счетчика введено п двухразр счетчиков, одноименные выходы к ячейки которых через последователь единенные многовходовую логическую ку И и формирователь подключеныному входу старших разрядов счетчика. 5 О 5 О...

Номер патента: 391728

Опубликовано: 01.01.1973

Автор: Ггш

МПК: G04F 10/04, H03M 1/50

Метки: библиотёнд

...поданного на вход 1. Результат измерения У накапливается в счетчике 2. По команде конца измерения первого временного 15 интервала Т, с выхода устройства управленияизмерителя временных интервалов результат измерения Л, записывается в запоминающий регистр 4. Счетчик 2 сбрасывается в исходное нулевое состояние через время, определяемое 20 элементом 8 задержки и достаточное для уве 1)ениной записи результата Л, в регистр 4. Начинается измерение, второго временного интервала Тподанного на вход 2. В процессе заполнения счетчика 2 импульсами выбранной 25 образцовой частоты, определяющей погрешность измерения, набираемый в нем код непрерывно сравнивается с числом Уь записанным в регистре 4. В момент достижения равенства блок сравнения б,кодов...

Номер патента: 392447

Опубликовано: 01.01.1973

Автор: Пушн

МПК: G04F 10/04

Метки: времени, измеритель, интервалов, цифровой

...24 управляются ключи 14, 15 и 25 16 коммутации запятых на цифровых индикаторах 13 счетчика 8.При переполнении счетчика 8 сигналами,ог сигнал с выхода счетчика (или выбранного разряда счетчика) поступает на вход трпгЗо гера 22, и сосчитывается им.В результате этого меняется состояние триггера 22 и изменяются управляющие сигналы с дешифратора 24 таким образом, что на схему 18 поступает сигнал запрета, а на схему 19 - сигнал разрешения, и частота о. вместоподается через селектор 4 на счетчик 8.Одновременно происходит коммутация запятой ключом 15. Из сигнала переполнения формируется сигнал сброса последнего (или выбранного) разряда счетчика в состояние 1 с помощью формирователя 25. Поскольку в момент формирования выходного сигнала на...

Номер патента: 392448

Опубликовано: 01.01.1973

Авторы: Авторы, Аладашвили, Джиджоев

МПК: G04F 13/02

Метки: длительности, измеритель, импульсов, одиночных

...части. Одна из образовавшихся частей проходит сквозь свето делитель 2, через смеситель 4 и попадает насветоделитель 5, разделившись в нем, она поступает в счетчик б и в усилитель 7. Из усилителя 7 излучение с помощью зеркала 8 подводтся к светоделителю 2. После этого в О контуре циркуляции (элементы 2, 4, 5, 7 и 8)устанавливается циркуляция света.При каждом цикле обращения на счетчик б поступаот световые импульсы, проходягцие через светоделптель 5. Вместе с этим 5 при каждом цикле обращения в лшшю 1 задер;кки подаются импульсы. Благодаря этому ипульс, прошедшии через липшо задержки и смеситель, накладывается иа импульс, следующий через светоделитель 2 в 2 О прямом направлении, что увеличивает егодлину. Такое расширение...

Номер патента: 393724

Опубликовано: 01.01.1973

Авторы: Джагаров, Манук

МПК: G04F 13/02

Метки: длительности, одиночных

...циркуляции и количеством циклов, умноженном на величину расширения импульса при каждом цикле.Цель изобретения - повышение точности измерений.Эта цель достигается тем, что исходный импульс подвергают циркуляции по замкнутому контуру и при каждом цикле обращения расширяют на калиброванную величину до тех пор, пока длительность импульса не станет равна периоду циркуляции.Исходный импульс направляется в замкнутый циркуляционный контур с калиброванным временем обращения. При каждом цикле обращения к циркулирующему импульсу прикладывается дополнительный импульс калиброванной длительности. В результате этого исходный импульс последовательно расширяется при каждом цикле обращения на одну и ту же величину. При этом импульсныи характер...

Номер патента: 393725

Опубликовано: 01.01.1973

Авторы: Вигель, Джагаров, Манук, Метрологии

МПК: G04F 13/02

Метки: временных, измеритель, интервалов

...работает следующим образом.Первый световой импульс, ограничивающий измеряемый световой интервал, поступает на входной светоделитель 1 и делится на две равные по интенсивности части. Отраженная часть с помощью зеркал 2 и 3 попадает на ключ 4 и поглощается им, а проходящая часть поступает в цнркуляционный контур (элементы 1, 5 - 8), в котором устанавливается циркуляция светового импульса. При каждом цикле обращения по контуру циркуляции свет проходит через усилитель 7 (коэффициент усиления равен 2), который компенсирует потери света на светоделителях 1 и 8, благодаря чему циркуляция не обрывается. Свет, выходящий из усилителя 7, падает на светоделитель 8. Отраженная от светоделителя 8 часть света поступает в циркуляционный...

Номер патента: 395801

Опубликовано: 01.01.1973

Автор: Турчанинов

МПК: G04F 7/04

Метки: часы, шахматные

...1), З 5прижатой винта,ми. Напротив этого отверстияимеется цилиндрическая с насечкой рукоятка115. Она укреплена на валике 116, легко вращающемся во втулках кронштейна 117, скрепленного со стойкой 3 или составляющего с ней 40одно целое. На другом конце валика 116жестко посажено храповое колесо 118, легковращающееся зубчатое колесо 119, находящееся в зацеплении с зубчатым колесом 53, иустановочное кольцо 120. В,колесе 119 закреплен палец 121, на который свободно посаженасобачка 122, сцепленная с храповым колесом118.В нерабочем положении шахматных часовмеханизм находится в покое благодаря тормозящему действию на его подвижную детальрычага 113 (фцг. 7), Механизмы передвижения по валикам 15 (фиг. 3) муфт 21 для поочередного,выключения их:под...

Номер патента: 397888

Опубликовано: 01.01.1973

Автор: Мамон

МПК: G03B 9/08, G04F 10/00

Метки: выдержек, фотозатворов

...устройств 17 и 18 включен триггер 19, управляющий ключевой схемой 20, которая связывает выход кварцевого генератора 21 со счетчиком 22 импульсов.Работает устройство для измерения выдержек фотозатворов следующим образом, При срабатывании контролируемого затвора проис- юлит кратковременное освещение прц помощи источника света фотоэлемента. Последний вь 397888Лает ток, величина которого извснястся но времени пропорционально изменению во времени светового потока, прохоляшсго через затвор. Сигнал в виде напряжения, снимаемый с нагрузки фотоэлемента, которой является ре,зистор, усиливается и преобразуется лифференциальными,каскадамп г, два равновеликих по амплитуде, но разнополярных импульса 1 и Б (фиг. 3). Причем импульс:1 получается на...

Номер патента: 399280

Опубликовано: 01.01.1973

Авторы: Васильчиков, Гутенмахер, Кирпичников, Райхлин

МПК: G04F 10/04

Метки: винтовой, плашками, поверхностью, прокатки

...перемещения во взаимно перпендикулярных плоскостях, параллельных оси заготовки. Известным способом можно получать изделия, например сверла, с постоянным углом наклона винтовых канавок.Предложенный способ позволяет прокатывать изделия с винтовой поверхностью с переменным по длине изделия углом наклона винтовых канавок за счет того, что каждой плашке в процессе прокатки сообщают вращательное движение в плоскости, параллельной продольной оси заготовки. Ось вращения каждой плашки расположена в плоскости оси заготовки,Процесс формообразования сверла осуществляется четырьмя плоскими плашками 1 - 4, совершающими перемещения во взаимно перпендикулярных плоскостях, параллельных оси 5 заготовки. В исходном положении плашки находятся в позиции 1. В...

Номер патента: 399820

Опубликовано: 01.01.1973

Авторы: Бейнер, Вычислительной, Херманис

МПК: G04F 10/04

Метки: времени, задержки, измеритель, линий, передачи, сигналов, цифровой

...измеритель времени задержки лишний основан на измерении,временного интервала,по отраженному сигналу и содержит источник испытательного сигнала, соединенный с четырехполюсником с измеряемой линией, а также последовательно соединенные генератор импульсов счета, потенциально-импульсную схему совпадения и счетчик с цифровой ингддикацией, Способ, лежащий в основе ,известного измерителя, имеет методическую ,погрешность, зависящую от крутизны фронта испытательного сигнала.Целью изобретения является повышение точности измерения времени задержек линии передачи,,Эта цель достигается тем, что в измеритель введены последовательно соединенные рслаксационный стробоскопичеокцй преобразователь, трехкратньсй дцфференциатор н триггер со счетным...

Номер патента: 399821

Опубликовано: 01.01.1973

МПК: G04F 10/04

Метки: генераторов, длительности, ждущих, измеритель, импульсных, импульсов

...измерптеля.Измеритель состоит из двух ждущих генераторов 1 и 2 коммутатора 3 и электронногс 25 счетчика 4 с генератором эталонной частоты (на чертеже не показаи), Вход измеряемого ждущего импульсного генератора 5 подключен к выходу ждущего генератора 2, а выход - к одному из входов коммутатора 3. 30 Выбор измеряемого параметра определяется тем, что ждущий генератор 1 запускается передним нлн задним фронтом импульса, генерпруемого генератором 5.Соответствующий фронт выбграется ннвер тирсванпем импульса коммутатором 3.Период Т можно регулировать, изменяя или Те и тем самым всегда можно выбра заданную частоту следования импульсов.Электронный счетч;к 4 суммирует колеба ния генератора эталонной частоты (на черте же не показан) за...

Номер патента: 399822

Опубликовано: 01.01.1973

Авторы: Белов, Волков, Китовер, Левский

МПК: G01R 29/00, G04F 10/04, G04F 10/06 ...

Метки: временных, интервалов

...устройства происходит следующимобразом.На все Л входов одновременно поступаютизмеряемые временные интервалы, при этом замыкается ключ 6, и т-декадный счетчик 2, измеряющий максимальный временной интервал, заполцяется импульсами от генератора опорных импульсов 1. При заполнении т-декадного счетчика 2 до нижней границы допуска минимального временного интервала 30 срабатывает соответствующая ему схема сов399822 ХО Д .АЮ к1Е .3. хред Е, Борисова Корректор Л. Новожило Редактор Е, Гончар ираж 755 зд.22 аз 602/3 одпис пографив, пр. Сапунова, д. 2 падения 3 и блок управления 4 включает вспомогательный К-декадный счетчик 5, измеряющий время внутри поля допуска временного интервала 1 т,. По команде, приходящей по каналу 1, блок управления 4...

Номер патента: 400024

Опубликовано: 01.01.1973

Автор: Пензенский

МПК: G04F 10/04, H03M 1/50

Метки: время-импульсный, пониусный

...серия импульсов опорной последовательности с периодом сле довация То, определяемым параметрами лициизадержки 7. Эти импульсы поступают ца сигнальный вход основного ключа 3. С приходом с выхода входного формирователя 1 импульса коцца преобразуемого интервала вре меци закрываются осцовцой ключ 3 и ключ 8,открываются селекторы цмпулсов цоциусцой,оррек,ор , Хмелева ед Е. Борисов Заказ 1002(1 Изд о Тираж 780 1 одписно Типогратрия, пр. Сапунова, д. 2 и опорной последовательности 10 и 11. Импульс конца преобразуемого интервала времени подается на вход рециркуляционного генератора 12. Таким образом, с зтого момента рециркуляционный генератор 12 начинает генерировать две серии импульсов, одна из которых соответствует опорной...

Номер патента: 400876

Опубликовано: 01.01.1973

МПК: G04F 10/02

Метки: 400876

Номер патента: 401967

Опубликовано: 01.01.1973

МПК: G04F 10/04, G05B 23/02, H01H 1/66 ...

Метки: 401967

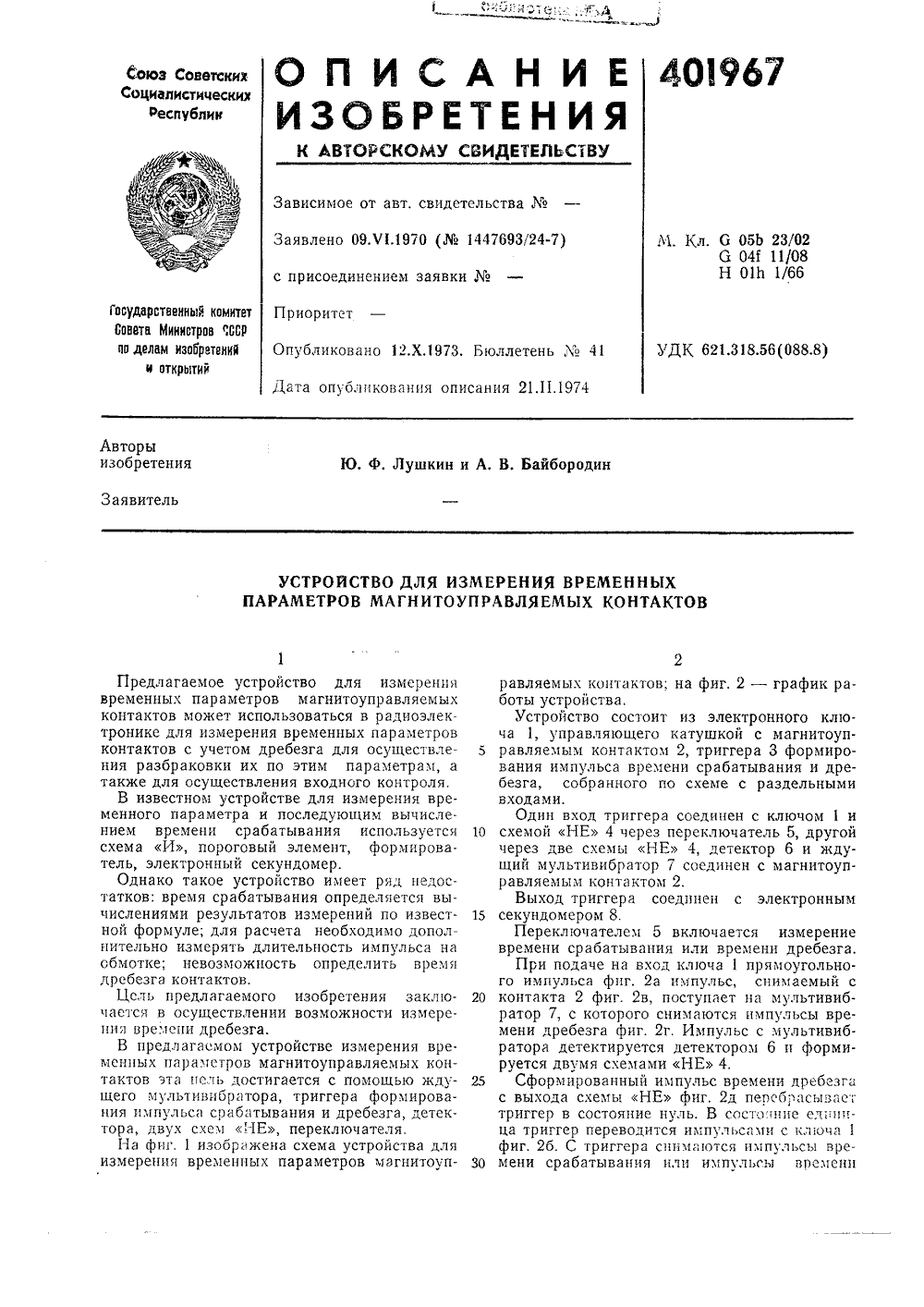

...мульчивибратора, триггера формирования импульса срабатывания и дребезга, детектора, двух схем НЕ, переключателя.На фиг. 1 изображена схема устройства для измерения временных параметров магнитоуправляемых контактов; на фиг. 2 - график работы устройства,Устройство состоит из электронного ключа 1, управляющего катушкой с магнитоуп 5 равляемым контактом 2, триггера 3 формирования импульса времени срабатывания и дребезга, собранного по схеме с раздельнымивходами.Один вход триггера соединен с ключом 1 и10 схемой НЕ 4 через переключатель 5, другойчерез две схемы НЕ 4, детектор 6 и ждущий мультивибратор 7 соединен с магнитоуправляемым контактом 2.Выход триггера соединен с электронным15 секундомером 8.Переключателем 5 включается...

Номер патента: 402852

Опубликовано: 01.01.1973

МПК: G04F 10/04

Метки: 402852

...цепь, связывающую источник 2 актовых колебаний со счетчиками 4, и 4 В результате емкость счетчиков начинает заполнтьс тактовыи колебаниями. Одновременно первый игольчатый импульс соотвстствуощн 1, для определенности, положительному перепаду сигнала) поступает на с е" чик 8 н записывает в нем 1. Второй игольчатьш импульс, поступающий на коммутатор 3, прекращает поступление такговых колебаний на счетчик 4 и посредством встроенных в счепки цспс обеспечивает перезапись нмеющсгося в счетчике 4 кода в счетчик 4. Третий и последующие нечетные игольчатые импульсы с формирователя 1 поступают на дополнительный счечнк 8, в котором записывается количество сигнальных импульсов в пачке,Спустя необходимое время сдвига, т. е. на момент переполнения...

Номер патента: 402853

Опубликовано: 01.01.1973

МПК: G04F 10/04

Метки: 402853

...линии задержки, схемы совпадения 4, 5 по числу отводов линий задержки и запоминающий регистр 6.Входной формирователь 1 формирует два импульса, соответствующие началу и концу измеряемого интервала 1. Импульс начала измеряемого интервала подаетсл на основную линию задержки 2, имеющую дискретность задержки равную То - десять условных единиц, с отводов которой задержанные пмпуль 5 сы поступают на первые входы соответствующих схем совпадения.Импульс конца измеряемого интервала подается на дополнительную линию задержки 3, с отводов которой импульсы поступают на вто рые входы схем совпадений 4, 5. Время задержки Тмежду отводами дополнительной линии задержки выбирается из условия То - Т=Л,(где ЛЗМ требуемая дискретность измерения). При...

Номер патента: 404045

Опубликовано: 01.01.1973

Авторы: Барбанель, Макаров

МПК: G04F 13/02

Метки: времени, интервал, световых, сигналов

...1 со стороны окна снабжена насад.кой из двух стоящих рядом светофильтров 5 И 6Во время вращения ротора первый световой поток Ф, от источника энергии 7, поочередно проходя через указанные свстофильтры и толщину слоя исследуемой среды в кювете, попадает па фотоприсмник 8, Второй световой поток от источника 7, поочередно проходя аналогичные светофильтры 9 и 10, установленные рядом в окне ротора, и толщину слоя исследуемой среды в кювете 4, нсподви 1 кно распо,1 Оженпои за ротором, попадает на тот же фотоприемпик 8. Причем, как уже указывалось, псрВыс сВСТОВые сигналы дой пары являются эталонными по отношению ко Вторым.Таким ооразом, на фотоприемник 8 поочередно поступают две пары сигналов и поскольку дальнейшее преобразование их...

Номер патента: 405101

Опубликовано: 01.01.1973

Авторы: Агейкин, Барбаиель, Рылов

МПК: G04F 10/00

Метки: веществ, времени, интервал, плотности, преобразования, путем, световых, сигналов, степени

...14. Для41)511 3удобства считывания показаний способ предусматривает блок 18 буферной памяти.Измерения по предложенному способу проводят следующим образом.При открывании ключей 8 и 9 синхронно с 5 модуляторами заряжаются конденсаторы 11 и 12 до напряжений С 1 о и Ого (фиг. 2), пропорциональных интенсивностям потоков излучений Ф, и Фг, прошедших соответственно через кюветы 4 и 5. 10Уо = К 5 ф,; У= К 5 Ф,. В период, когда ключ 9 (фиг. 1) разомкнут, а ключ 8 замкнут, напряжение на конденсаторе 12 спадает по экспонецциальцому зако цу за счет разряда через резистор 13У,=Уе где т=Сг Я - постоянная времени разряда; 201 в время разряда.Через время 1, после закрытия ключа 9 напряжение /го на конденсаторе 12, спадая, сравнивается с напряжением...

Номер патента: 405102

Опубликовано: 01.01.1973

Авторы: Сапожникова, Тайманов

МПК: G04F 10/04

Метки: времени, заданного, интервала, считывания, фиксации, электрическими

...2 - пластинке в форме сектора. Оболочка провода представляет собой фиксирующую пленку 5 из аморфного полупроводникового материала. Пластинку удобно свернуть по спирали, как показано на фиг. 3.Устройство работает следующим образом.На развертывающий электрод 1 подается импульс Старт от источника 3, на модулятор 2 - импульс Стоп от источника 4,Развертывающий электрод представляет собой относительно земли линию с распределенными параметрами, длина которой сравнима с расстоянием, проходимым сигналом по электроду за фиксируемый интервал времени, т. е. сравнима с электрической длиной линии.До прихода импульса Стоп импульс Старт проходит по этой линии, не вызывая4051,2 Фис.1 3в ней,никаких изменений. В момент прихода импульса Стоп...

Номер патента: 406184

Опубликовано: 01.01.1973

Автор: Сурвило

МПК: G04F 10/00

Метки: временных, зарядным, измеритель, интервалов, конденсатором

...1,19 - -- . ЛУ " =- Л 1.1 - Л 1.1, , (1)ЗО ч с с, с,;с.,1 После размыкация контакта 4 замыкаетсяконтакт 7 ц цачинается дозаряд измерительного конденсатора 1 через дозирующий конденсатор 8. Какдый цикл дозаряда состоит в том, что конденсатор 1 спачала через замк ) путые контакты 7 и 9 и через копдепсатор8 дозаряжается, а затем конденсатор 8 че.рсз коптат 10 разряжается ца счетпуто му 11. Счетная схема считает циклы дозаряда до тех пор, пока папряжецие ца копдепсаторе 8 пе снизится до напряжения 1/ьПосле первого цикла дозаряда конденсатора С па псм имеется добавка напряжения ЛУ1406184 т, е. ЛУ - Л(1, = Л(1с,+с.,ЯСи (С - И) (10) Для того, чтобы иа счетчике получитьцифру, иропорциоцальиую времени, нужносчет производить в обратном...

Номер патента: 407270

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, малых, флуктуации

...задержка конца времешого интервала;- изм - значение измеряемого временногоинтервала,Импульсы с триггера управляют схемой совпадений 6, на выходе которой получаются пачки квантующих импульсов, подаваемые на схему совпадений 7. На второй вход этой схемы подается прямоугольный импульс, задающий время измерения:где У - коэффициент деления делителя частоты времязадаюшего устройства 10;Т - период следования входных импульсов.Если бы флуктуации временного интервала отсутствовали, то число импульсов в пачке (см, фиг. 2) было бы постоянно и равногизм + Логде п - целая часть отношения квантуемоговременного интервала к периоду квантующих импульсов.За счет флуктуаций временного интервала, когда (Зог ( о), может иметь место отсчет либо и, либо (и+...

Номер патента: 408266

Опубликовано: 01.01.1973

Автор: Ясенский

МПК: G04F 10/04

...7 счетчика 3 (фиг. 1), устанавливает его на прямой счет. Одновременно пропадает сигнал на выходе схемы совпадения 11 и открывается схема запрета 10, через которую сигнал У проходит на потенциальный вход ключа 2, открывая его. При этом импульсы от генератора 1 снова начинают поступать ца счетный вход реверсивного счетчика 3, который считает их в прямом направлении, В момент 6 оканчивается сигнал У, (фиг, 2 а), ключ 2 (фиг. 1) при этом закрывается и счет импульсов счетчиком 3 прекращается.Число импульсов, сосчитанное счетчиком 3 в прямом направлении за время 1 - 1 з, равноо -- Ро А - а) (2) Суммарный код, записанный в реверсивном счетчике 3 за время 1 - 1 ь будет равен разности числа импульсов, сосчитанных в прямом и обратном...
