G04F — Измерение интервалов времени

Номер патента: 847263

Опубликовано: 15.07.1981

Автор: Ивонин

МПК: G04F 10/04

Метки: измеритель, интерваловвремени, коротких

...10, на вход элемента И-НЕ 11. Однако сигнал на выходе элемента И-НЕ 10 не изменяется, так как на выходе элемента И 3 присутствует нулевой логический сигнал. Второй импульс, с выхода генератора(точка в фиг, 2),изменяет сигнал на выходе элемента И-НЕ 10 с единичного на нулевой. В результате чего, сигнал на выходе элемента И-НЕ 11 изменяется с нулевого на единичный. Так как на первом В-входе ВБ-триггера 18 сигнал имеет нулевое значение (триггер 6 опрокинулся на выходе элемента 4, а следовательно, и на выходе элемента И-НЕ 13 - нулевой логический сигнал), В 5-триггер 18 устанавливается в та( кое состояние, при котором на его единичном выходе сигнал имеет нулевой логический уровень (точка гфиг. 2), а на нулевом - единичный,(нулевое...

Номер патента: 849129

Опубликовано: 23.07.1981

Авторы: Богданов, Каратаев, Крепкова

МПК: G04F 10/04

Метки: масштабно-временной

...преобразования кнтервала времени поз- воляет; по сравиэйию. с известнйми устрой ствами, оперативно регулировать начало преобразованного Временного, интервала на любом отрезке времени цосле окон- чаиия исходного интервала независимо . от выбранного,коэффйциента деления реверсивного счетчйка и длительности входной .информации,:Это позволяет экономичнее и целенаправленнее испольэовать рабочее время преобразователя и устройств, использующих масштабно-временные пре образователи. Масштабно-временной преобразователь, содержащий эталонный генератор, два ключа, элемент ИЛИ и триггер, при этом оба ключа включены между выходами эталонного генератора и входами. элемевта ИЛИ, управляющий вход первого лючаного изменения момента начала...

Номер патента: 849130

Опубликовано: 23.07.1981

Авторы: Гладков, Горбунов, Евсеев

МПК: G04F 10/04

Метки: временных, интерваловв, код

...цри отщом на нулевом выходе разрешающийпотенциал, за нулевое - Оф, а состояние,при котором на единичном выходе раз- чрешающий потенциал, за единичное - ф 1 ф.Работает преобразователь временныхинтервалов в код следующим образом.В исходном состоянии счетчик 1 итриггер 3 находятся в нулевом состоянии.Элемент 16 закрыт по первому входу низким потенциалом прямого выхода тригера 3. Элемент 14 закрыт по третьемувходу низким потенциалом, поступающим3 8493.30б со входа 19 разрешения счета устройст- последний поочередно переключается, язва. Элемент И ".б открыт по первому, меняя свое состояние (фю; 2). Положи- входу высоким цотенциалом выхода эле- тельные сигналы с прямого и инверсного мента НЕ 7. С выхода генератора 8 выходов....

Номер патента: 851330

Опубликовано: 30.07.1981

Авторы: Бакунин, Воробьев, Иванова

МПК: G04F 10/00

Метки: временногоинтервала

...(Фиг. 2 е,ж).На выходе элемента И 7 выделяется первый центральный импульс пачки(Фкг. 2 з) а на выходе элемента И б45 триггера и первым входом третьего элемента И, четвертый элемент И, выход которого соединен со вторым входом первого элемента И, а первый выход второго триггера соединен со вторым входом третьего и первым входом четвертого элемента И, а также второй элемент ИЛИ и элемент НЕ, дополнительно вводится три триггера и два элемента И так, что выход порогового усилителя через элемент НЕ соединен со входом первого дополнительного триггера, первый выход которого соединен со входом второго дополнительного триггера, а второй выход соединен со вторым входом четвертого элемента И, третий вход 15 которого соединен с выходом второго...

Номер патента: 851331

Опубликовано: 30.07.1981

Авторы: Агеев, Воронцов, Лось

МПК: G04F 10/04

Метки: анализатор, длительности, импульсов

...выход подключен к дополнительному выходу ана" лизатора импульсов по длительности, причем вход первого элемента НЕ соединен с выходом первого разряда регистра сдвига, а его выход подключен к четвертому входу третьего и пятому входу четвертого элементов И, вход второго элемента НЕ соединен с выходом второго разряда регистра сдвига, а его выход подключен к второму входу первого и третьему входу второго элементов И, вход третьего элемента НЕ соединен с выходом четвертого разряда регистра сдвига, а его выход подключен к третьему входу первого элемента И, при этом выход пятого разряда регистра сдвига через четвер" тый элемент НЕ соединен с четвертым входом. второго и пятым входом третьего элементов И.На чертеже приведена блок-схемаАнализатор...

Номер патента: 853603

Опубликовано: 07.08.1981

Автор: Погребенник

МПК: G04F 10/04

Метки: временимежду, двумя, интервалов, сигналами

...6 управления.Устройство работает следующим образом,Выходные сигналы О, (т) и Оа (т) нормируют по уровню блоками нормирования 1 н 2 и подают на входы устройства б управления. При этом нормироватпгый сигнал Оа (т) проходит через блок задержки 3. Сигналы О,(т) и О 2 (т) подают на интегратор 4 разности напряжений О, (т) и О(т-с). Устройство б управления ограничивает время интегрирований интегратора 3 моментом, равенства нормированных напряжений О, (т) и Ог(т-С). Выходной сигнал тштегратора 4 подают на любой известный преобразователь 5 напряжения во временной штервал, который запускается устройством управления 6.4ных сигналов, о т л и ч а ю щ и й с я тем, что, с целью повышения помехоустойчивости и точности измерений, второй...

Номер патента: 855602

Опубликовано: 15.08.1981

Автор: Кокошкин

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...выходу триггера временных ворот, вход которого соединен с выходом ключа.На чертеже приведена схема измери теля временных интервалов.Схема измерителя временных интерлов содержит генератор 1 счетных пульсов, счетчик 2 грубого измере 3,4 точного измерения,реобразователи 8,9ни, схемы 10 н 11 совибраторы 12 и 13, тригременных ворот, ключирующие триггеры 18 ириггер 21.работает следующим об855602 Формула изобретения Глторщ НИИПИираж 4 акаэ б 904/ббодписное дальнейшем счетных импульсов с ключа16 на триггер 14 в процессе данногоизмерения. Ключ 5 открывается, обеспечивая прохождение счетных импульсовна счетчик 2 грубого измерения. Приперебрасывании триггера 14 запускаетя одновибратор 12, что обеспечиваетпрохождение через схему 10 совпаденияна...

Номер патента: 855603

Опубликовано: 15.08.1981

Авторы: Буда, Пляштис, Рагульскис, Шапиро

МПК: G04F 10/04

Метки: времени, магнитного, носителя, пуска

...выходы счетчика 11. Генератор 19 эталонной частоты подключен к счетным входам счетчиков 9,11 и 17.Устройство работает следующим образом,Командой Йусм с шинн 15 пуска запускается движение магнитного носитепя 2, на котором предварительно записан сигнал с фиксированным периодом, и одиоврееиио триггер 16 устанавливается в единичное состояние, Сигнал с триггера 16 открывает счетчик 17 и он начинает подсчитывать ИМПУЛЬСЫ С ПЕРИОДОМ Га , ПОСтУПаЮЩИЕ с гФФЦмтора 19 Сигнал с магнитногО носителя 2 считывается при помощи магнитной головки 1 воспроизведения и через усилитель-формирователь 3 подается к счетному входу триггера 4, Сигнал с прямого выхода триггера 4 положительным фронтом переключает триггер 7 в единичное состояние. Сигнал с...

Номер патента: 862112

Опубликовано: 07.09.1981

Автор: Скороходова

МПК: G04F 10/04

Метки: длительности, импульсов, фронтов

...входами группы элементов И б и через ин. верторы 5 - со вторыми входами группы эле.ментов И 6, выходы которых соединены с управляющими входами группы триггеров 7, вы ходы которых соединены с входами элементов ИЛИ 8 и входами диодного шифратора 9,Устройство работает следующим образом, Измеряемый импульс подают на входы триггеров 1, один иэ которых настраивают на ц нижний уровень срабатывания, а другой- на верхний уровень с помощью подстроечных ре.зисторов 2, С выходов триггеров 1 напряжение подается на элемент И 3, на выходе которого псхвится импульс, длительность которого оп ределяется срабатыванием триггеров 1, зто н будет длительность фронта, С выхода элемента И 3 сигнал поступает на линию задержки 4, выходы которой через инверторы...

Номер патента: 864232

Опубликовано: 15.09.1981

Автор: Чебров

МПК: G04F 5/00

Метки: кварцевые, часы

...выход которого соединен со вторым входом регистра сдвига, выход которого соединен с первым входом сумматора, второй и третий входы сумматора соединены соответственно с выходом второго делите. ля частоты и со вторым выходом блока управления, второй вход которого86423подключен к выходу кварцевого генера тора и входу первого делителя частоты.На чертеже представлена блок-схема описываемых кварцевых часов.Она содержит кварцевый генератор 1, делитель 2 частоты, блок 3 управления, делитель 4 частоты, регистр 5 сдвига и сумматор 6 последователь ного действия. 16Часы работают следующим образом.В исходное состояние устройство приводится от внешнего сигнала блока 3 управления. Кодовая последова" тельность может быть получена на15 выходе...

Номер патента: 864233

Опубликовано: 15.09.1981

Авторы: Абросимов, Мышковский, Разгонов

МПК: G04F 8/08

Метки: временных, параметров, реле, электромагнитных

...Это приводит к тому, что потенциал Е на время действия импульса подключается ко входу интегратора 8, что вызывает линейныйрост напряжения О.на выходе этого интегратора. В паузе между импульсами третий ключ 1 открывается и стирает записанное в очередном импульсе напряжения О . Таким образом, к моменту поступления очередного импульса (очередного замыкания контакта) на выходе интегратора 8 напряжение равно нулю. После окончательного замыкания контакта напряжение Она выходе интегратора 8,а следовательно, и на входе порогового элемента 6 непрерывно нарастает до тех пор, пока не станет равным напряжению опорного сигнала Цэ,подключенному на другой вход порогового элемента 6 (например, операционного усилителя, работающего в нелинейном...

Номер патента: 864234

Опубликовано: 15.09.1981

Авторы: Ковтун, Коровин

МПК: G04F 10/00

Метки: временных, измеритель, интервалов, отношения, цифровой

...частоты.В процессе заполнения счетчика11 импульсами образцовой частотавыбираемый в нем код непрерывносравнивается с числом Й , записаннымв регистре 3. В момент достиженияравенства на первом выходе блока 4сравнения кодов:появляется: импульсупоступающий через элемент ИЛИ 19на вход счетчика 16 результата и первый вход триггера 20, с одной стороны, а с другой стороны, через элементИЛИ 3 сбрасывает счетчик 11 в исход,юе нулевое состояние. После этогозаполнение счетчика 11 продолжается снова от нуля до моментадостижения равенства. Затем процесс повторяется, Каждый импульсс третьего выхода блока 9 управления, соответствующий концу интервала Т, поступает на один из вхо,дов ключей 14, разблокируя их, в ре"зультате чего на выходе последнего...

Номер патента: 864235

Опубликовано: 15.09.1981

Авторы: Солдатов, Спица

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, многоканальный

...ключей ввода адрсса 27 и ввода кода 28 первого счетчика, а второйвход с выходом триггера признака 29и вторым входом схемы И начала опроса26. Выход последней соединен совторым входом ключа начала опроса12, а третий вход - с выходом формирователя "Время" 25, сбросовымвходом триггера перезаписи 29 и первым входом блока ключей ввода кода30 второго счетчика. Выходы шифратора адреса 22, первого 2 и второго 3счетчиков соединены через блоки ключей ввода адреса 27, кода 28 первогосчетчика, кода 30 второго счетчикас блоком схем ИЛИ ввода 31, выходыкоторой соединены со входами блокаввода в ЭВМ 32.20 на серии сделано для того, чтобырегламентировать длительность циклаопроса каналов, При этом длительностьцикла, равная длительности серии,определяется...

Номер патента: 864236

Опубликовано: 15.09.1981

Авторы: Ковтун, Коровин

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, отношения, цифровой

...1 и 2 поступают на элементы 5 и 6 задержки н элемента НЕ 7 и 8, которые совместно с элементами И 9 и 10, вырабатывают на входах элемента ИЛИ 11 по одному одиночному импульсу, находящимся на период следования сигналов генератора 15 позже соответствующих послед" них импульсов заполнения преобразуемых временных интервалов. Поступаяна счетный триггер 12, импульсы с выхода элемента 11 поочередно пере-. брасывают его в противоположные состояния, причем второй, более поздний,переброс вызывает срабатывание формирователя )3 коротких импульсов,сигнал которого воздействует натриггер 14 и переводит его в единичное состояние. При .этом открываетсяэлемент И 16. Импульсы с генератора15 через элемент И 16 поступают науправляемый делитель 19 частоты,...

Номер патента: 864237

Опубликовано: 15.09.1981

Авторы: Васильев, Захаров, Зубченко, Казаков, Михайлов

МПК: G04F 10/04

Метки: секундомер, электронный

...счетчик команд 10 не будут, так как на вторых входах 5 86423 второго управляемого ключа 3 и откры- вает его, одновременно это же напряжение через логическую схему ИЛИ 9 поступает на управляющий вход дисплея 12 и выключает его.Так как второй управляемый ключ 3 открыт,то на вход счетчика 11 секундомера поступает импульсное напряжение с частотой следо" вания, определяемой необходимой точ" ностью отсчета времени, например деся" тыедоли секунд.Это напряжение снимается с выхода генератора временных импульсов 4.На дисплее 12 отображается текущая информация о прошедшем времени с момента поступления первой команды,При поступлении на вход управляемого счетчика команд 10 второго импульса напряжения (" Остановка" ) на его втором выходе образуется...

Номер патента: 864238

Опубликовано: 15.09.1981

Авторы: Баженов, Батуревич, Маевский

МПК: G04F 10/06

Метки: времени, задержки, сигналов, фазового

...2,Между выходом и входом исследуемого четырехполюсника 2 включены параллельно устройство счета целых цикловизменения разности фаз 3 и фаэометр 504, Ко входу исследуемого четырехполюсника 2 подводится сигнал генератора 1 с частотой, равной Юи, гдезначение 1 Ю 1 выбирается из условиящ 1 с ф55цгде С- время задержки сигнала на,частоте Ю 14 38 4Затем частоту входного сигнала мо",. нотонно изменяют до заданного значения Щ.Во время этого изменения частоты (момент времени с 1 , (фиг.2), а также во время 1, С (где ;момент времени, при котором частота выходного сигнала сравнивается с частотой) при помощи устройства счета целых циклов 3 путем непрерывного сравнения фаз входного и выходного сигналов считывают число целых...

Номер патента: 864239

Опубликовано: 15.09.1981

Авторы: Баженов, Батуревич, Маевский

МПК: G04F 10/06

Метки: времени, задержки, линиях, связи, сигнала, фазового

...Ш - Й, ", й. вместе с сигналом генератора 12 подается через развяэывающий мост 10 снова на выход линии связи 2 ( развязывающие мосты 3 и 10 предназ 1 ачены для разделения входных и выходныхсигналов линии ). Эти сигналы со входа лини 1 связи поступают на входы фильтров 7 7" и 8, где фильтры 7 7 ". пропускают соответствующие компоненты дискретного множества частот на смесители 44 , а фильтрИ нижних частот 8 пропускает сигнал с частотой Й вспомогательного генера 5 30 55 Ю 45 505 тора 2 на один из входов фаэометра. На второй вход фазометрапоочередно при помощи коммутатора.5, управляемого блоком 9, подводятся также сигналы от смесите,лей 44 , Ж и Щ 1+ 9 09 и Ф 2+ ЯЮ 11 и Ж+ ЯПолученные показания фазометра на каждом из коммутируемых сигналов...

Номер патента: 866537

Опубликовано: 23.09.1981

Авторы: Желтяков, Жуков, Крымова, Никулин

МПК: G04F 5/10

Метки: временных, интервалов, формирования

...выходную шину 17, источник питания с шинами 18 и 19.Устройство работает следующим образом.При подаче напряжения питания на схему ни через один элемент схемы не протекает ток и схема не потребляет электроэнергию от источника питания.При подаче входного сигнала на шину 4 срабатывает реле 1, замыкает свой контакт 2 и размыкает контакт 3Через контакт 2 встает на самоблокировку реле 1 по цепи: шина 19 источника питания, контакт 2, контакт 15, диоН 5, реле 1, шина 18 источника питания.С момента замыкания контакта 2 появляется выходной сигнал на шине 17. Через контакт 2 подается плюс источника питания с шины 19 на время- задающую ВС-цепь. В момент подачи напряжения на времязадающую ВС-цепь конденсатор 7,разряжен, транзисторы 9 и 10 закрыты,...

Номер патента: 866538

Опубликовано: 23.09.1981

Автор: Ивонин

МПК: G04F 10/04

Метки: времени, измеритель, интервалов, коротких

...ИЛИ 8 на вход счетчика 5Одновременно через элемент ИЛИ 9на счетчик 5 подается сигнал обнуления, который возвращает счетчик 5 внулевое состояние. Одновременноэтот сигнал поступает на счетныйвход триггера 15. В результате.триггер 15 срабатывает, сигнализируяо наличии фдребЕз 1 аф. На у равляющие входы 20, 21 триггера 15 поданыУправляющие сигналы ф 0 итаким образом, что триггер 15 в дальнейшем удерживается в этом состояниивне зависимости от сигналов на счетном входе.При новом увеличении по модулювходного импульса выше уровня Ц(точка 3 на фиг. 2) срабатывает дискриминатор 1 и также как и в предыдущем случае счетчик 5 начинает отсчетвремени сн.,При уменьшении по модулю, входногоимпульса ниже уровня и (точка 4 нафиг. 2) срабатывает...

Номер патента: 868674

Опубликовано: 30.09.1981

Автор: Драбич

МПК: G01V 1/52, G04F 10/00

Метки: акустического, временных, зонда, параметров, сигнала, трехэлементного

...к одному входу компаратора. Другой вход компаратора соединен с выходом генератора 4 линейно нарастающего напряжения, вход кото. рого соединен со входом формирователя 5 коммутирующих импульсов. Выход формиро. вателя 5 соединен со входами управления ключей 6 и 7. Выход компаратора 12 соединен с одним иэ входов схемы совпадений, другой вход:которой соединен со входом формирователя 5. Выход схемы совпадений соединенсо входом управления ключа 2. Выходы усилителей, являющиеся выходами устройства (клеммы 17 и 18), подключены ко входам схемы 14 вычитания постоян:ых напряжений.(2) 5Выход схемы 14 является третьим выходомустройства (клемма 19).Устройство работает следующим образом,На вход 15 подается последовательность чередующихся...

Номер патента: 868675

Опубликовано: 30.09.1981

Авторы: Драбич, Кузняный, Мальцев, Сторчай

МПК: G01V 1/40, G04F 10/00

Метки: акустического, аппаратуры, времени, измеритель, интервального, каротажа, скважин

...рой вход которого заземлен, а выход соединен со второй обкладкой запоминающего конденсатора и является выходом устройства, дополнительно введены два одновибратора и четвертый ключ, причем вход первого одновибратора соединен с вторым входом устройства, выход первого одновибратора соединен с управляющим входом третьего ключа и со входом второго одновибратора, выход которого соединен с уп. равляющим входом четвертого ключа, первый контакт четвертого ключа соединен с незаземленной обкладкой промежуточного конденсатора, второй контакт четвертого ключа соединен с выходом усилителя постоянного тока.На чертеже приведена функциональная схе- ма предлагаемого устройства.Измеритель еостоит из первого управляемого ключа 1, автономного генератора 2...

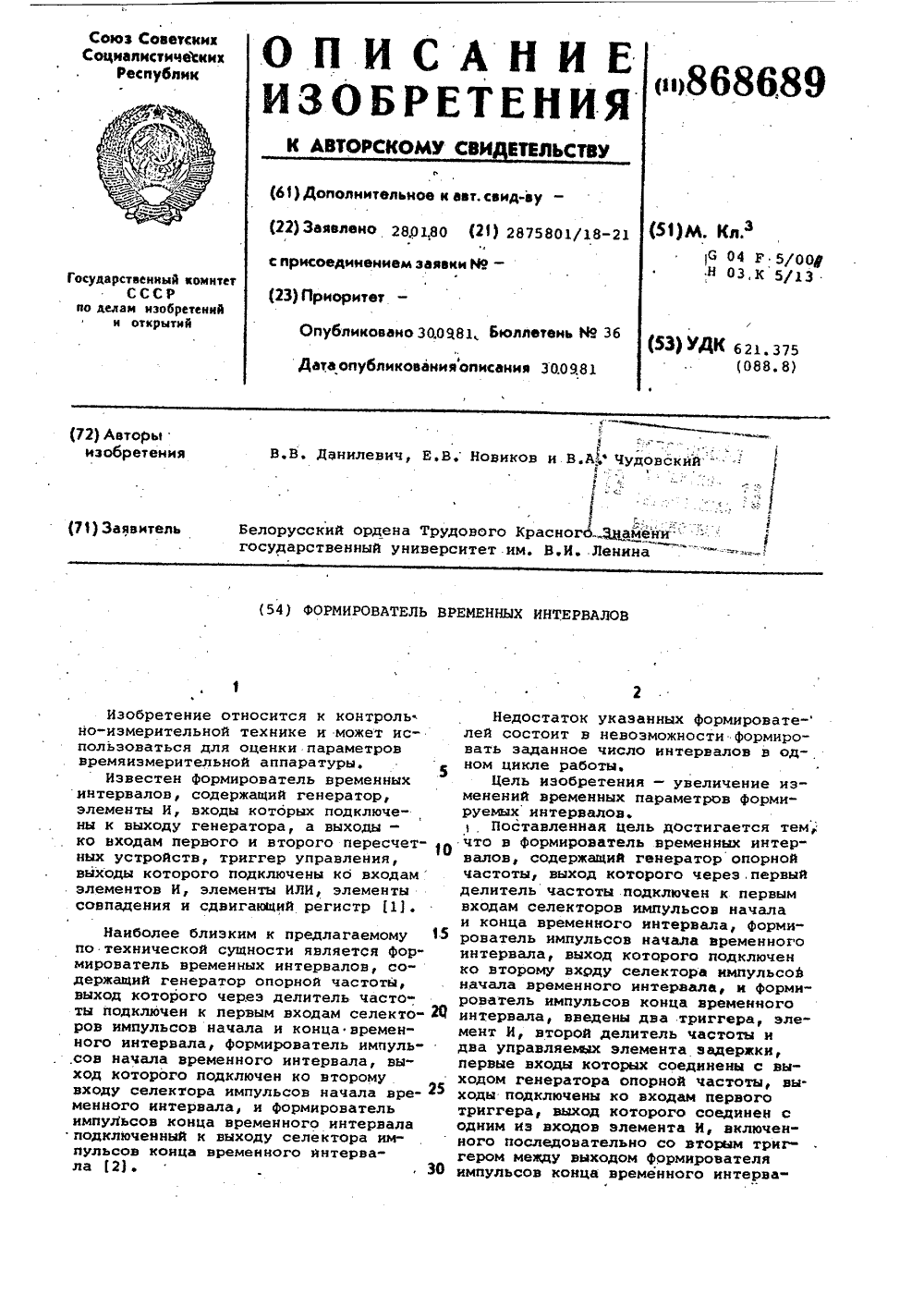

Номер патента: 868689

Опубликовано: 30.09.1981

Авторы: Данилевич, Новиков, Чудовский

МПК: G04F 5/00

Метки: временных, интервалов, формирователь

...интервала, селекторы 4 и 5 импульсов начала и конца временного, интервала, первый и вто- . рой делители 6 и 7 частоты, управляемые элементы 8 и 9 задержки, зле" мент И 10, триггеры 11 и 12.Устройство работает следующим образом.Из колебаний генератора 1 опорной частоты с помощью делителя 6 частоты Формируется последовательность времяэадающих импульсов, период которой определяет дискретйость формируемых временных интервалов. Эта последовательность подается на входы селекто- Зф ров 4"и 5. При помощи селектора 4, запускаемого формирователем 2, из ,времяэадающей последовательности се" .лектируется импульс начала временного интервала. Этим же импульсом запус кается элемент 8 задержки, с помощью которого задается положение на вре-, менной оси...

Номер патента: 868690

Опубликовано: 30.09.1981

Авторы: Барышев, Краснов, Ноздрин, Печенин

МПК: G04F 10/00

Метки: периода, производной

...вход 10 формирователя нуль-пересечений868 б 90 Устройство работает следующим об" разом.При поступлении на вход устройства узкополосного сигнала( Ь ( 11;ри достаточно большом отношении сигнал/по- Ф меха (по мощности) время выпадания К-го "нуля" может быть достаточно точно представлено в виде Х ХХ Х / Х .3 Й Х л к к(1) 1 Ь где Ъ - номер нуль-пересечения;- время выпадения первогоофиксируемого нуля от момента начала отсчета; 1Т - начальный период между нульОпересечениями;То - производная периода нульпересечений;- случайные флюктуации времени нуль-пересечений, обусловленные шумом и обладающие следующими статистическими характеристиками:5 кк 1 - 7 ауГ- отношение сигнал/помеха.Для потока нуль-пересечений выражение (1) можно записать следующим...

Номер патента: 868691

Опубликовано: 30.09.1981

Авторы: Завьялова, Пузик

МПК: G04F 10/00

Метки: времени, выбора, интервала

..."0", на инверсных выходах триггеров б - состояние "1". Элемент И 1 закрыт по второму входу 15 сигналом с выхода элемента ИЛИ 3. На вход счетчика 4 импульсы со входа устройства не поступают.При установке на шине 9 состояния логической "1 ф передним фронтом перво го импульса запускается формирователь 7 эталонных интервалов измерения.Формирование начала всех эталонных интервалов осуществляется одновременно, поэтому на всех входах элементов ИЛИ 3 устанавливается состояние "1", в результате чего элемент ИЛИ 3 по второму входу открывает элемент И 1, на вход счетчика 4 поступают импульсы входного сигнала и счетчик 4 осуществляет их подсчет.С помощью дешифратора 5 производится контроль содержимого счетчика 4 в прощрссе счета на соответствие...

Номер патента: 868692

Опубликовано: 30.09.1981

Автор: Попов

МПК: G04F 10/00

Метки: импульсов, площади, формирователь, центра

...шина формирователя соединена со входом линии задержки и через формирователь сброса - с установочными входами интеграторов, сигнальный вход первого интегратора соединен с отводом линии задержки, выход которой подключен к сигнальному входу второго интегратора и ко входу формирователя строба выход которогосоединен с управляющим входом компаратора, сигнальные входы которого подключены к выходам интеграторов.На фиг. 1 представлена структурная схема формирователя центра площади импульсов; на фиг, 2 - временные диаграммы его работы.фоцмирователь центра площади импульсов содержит входную шину 1, линию 2 задержки, формирователь 3 сброса, интеграторы 4 и 5, Формирователь б строба, компаратор 7 и выходную шину 8. Выход компаратора является...

Номер патента: 868693

Опубликовано: 30.09.1981

Автор: Шипулин

МПК: G04F 10/04

Метки: длительности, импульсов, кодовых

...памяти, регистров 14 и 15, а такжеФблока 1 6 находятся в состоянии О , При поступлении кодового импульса триггер приемного блока 1 из со с топ и яния "О" переходит в состояние 1 которое фиксируется в триггере блока 2 фиксации начала импульса, который дает разрешение на работу счетчика 7. Под действием тактового импульса с формирователя 3 счетчик 7 отсчитыФ вает длительность кодового импульса. По прохождении кодового импульса триггер приемного блока 1 из состояния "1" возвращается в состояцуБлЬк 2 фиксации начала импульса запрещает прохождение тактового им-,щ пульса с Формирователя 3 к счетчику 7 и разрешает - к счетчику 8. Поддействием тактового импульса сче.чик 8 отсчитывает длительность паузы (интервала между импульсами, при этом по...

Номер патента: 868694

Опубликовано: 30.09.1981

Авторы: Данилевич, Чудовский

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, интерполеционный

...поясняющая принцип его работы.Измеритель содержит старт-и стоп- входы 1 и 2, генератор 3 импульсов опорной последовательности, блок 4 фиксации временных положений опорных импульсов, линию 5 задержки, блок б коммутации, блоки 7 и 8 селекции временных интервалов, селектор 9 грубого 40 кода, блоки 10 и 11 интерполяционного преобразования, блок 12 регистрации и обработки результатов измерений.Устройство работает следующим образом. 45Старт-сигнал, задающий начало измеряемого временного интервала, поступает на вход блока 7 селекции временных интервалов и на вход блока 4 фиксации временных положений опорных импульсов.50 Импульсы опорной последовательности генератора 3 с периодом То поступают на вход блока 4 и на первйй вход блока б...

Номер патента: 868695

Опубликовано: 30.09.1981

Авторы: Данилевич, Чернявский, Чудовский

МПК: G04F 10/04

Метки: временных, двухшкальный, измеритель, интервалов

...начало измеряемого интервала, со входа источника 1 поступает на вход блока 3 селекции опорных импульсов старт-каналаи через элемент ИЛИ б запускает преобразователь 10 время-амплитуда.Блок 3 выделяет из опорной последовательности второй по счету импульс, 40которым включается селектор 9 грубогокода, и при помощи элемента ИЛИ 7останавливается преобразователь 10.На накопительном конденсаторе преобразователя 10 время-амплитуда фиксируется напряжением, пропорциональноеподанному на "его вход временному интервалу. Стоп-сигнал, задающий окончание измеряемого интервала, со входаисточника 2 запускает блок 4 селекции 0опорных импульсов стоп-канала, который выделяет второй после стоп-сигнала импульс опорной последовательности. Этим импульсом...

Номер патента: 871149

Опубликовано: 07.10.1981

Авторы: Вешкурцев, Гладилович

МПК: G04F 10/04

Метки: допускового, периода

...превышения заданного порога становятся больше некоторых пределов, считаемых допустимыми. При этом переключатель 5 служит для установки конкретного порогового эначения периода, а переключатель 11для задания допустимого значения ве,роятности.В индикаторе 13 предусмотрено дваСветовых табло "Годен", "Не годен".При необходимости он может также5содержать исполнительный орган, обеспечивающий автоматическое управлениеконтролируемым процессом.При включении устройства логическая "1" по шине "Сброс" кратковременно воздействует на триггер 12 сигнализации и устанавливает его в нуле"вое состояние. В исходном положении,когда на вход. устройства для допускового контроля периода сигналы5 не поступают, в счетчик 3, 7, 9 за-,писано число, соответствующее...

Номер патента: 873204

Опубликовано: 15.10.1981

Авторы: Быков, Коровин

МПК: G04F 10/04

Метки: времени, измеритель, интервалов, цифровой

...элементов совпадения, содержащий элементы совпадения по числу отводов основной линии задержки 2, основной регистр5 памяти с индикацией, подключенный к вфходу блока 4, дополнительный блок б элементов совпадения содержит элементы совпадения по числу отводов дополнительной линии задержки 3, первые входы которых через элемент 7 ИЛИсоединены с выходами основной линии бО задержки 2, а выходы соединены с дополнительным регистром 8 памяти. Один вход триггера 9 соединен со вторым выходом входного. формирователя 1, а другой через второй элемент 10 ИЛИ - 65 с выходом блока 4, выход триггера. 9 соединен со вторым входом блока 4, входы сброса регистров памяти 5 и 8 соединены с первым выходом входного формирователя 1.Работа устройства начинается с...
