G04F — Измерение интервалов времени

Номер патента: 669332

Опубликовано: 25.06.1979

Автор: Самусь

МПК: G04F 10/04

Метки: длительности, измеритель, импульсов, пачки, цифровой

...высоким потенциалом с выхода схемы НЕ, т. е. на входе схемы НЕ измеряемые импульсы отсутствуют.Исходное состояние счетчика 8 и пересчетной схемы 4 может быть любым.Входной импульс измерителя проходит через схему запрета 7 и передним фронтом записывает в счетчик 8 число И в дополнительном коде. Число М выбирается, исходя иэ известной максимальной паузы А 1 между импульсами исследуемой пачки, по следукнцей формуле К Ъ Ь 1 Ф, где Ф - частота следования импульсов генератора 1.Эгог же .импульс передним фронтом устанавливает пересчетную схему 4 в нулевое положение, а триггер 5 в состояние, при котором временной селектор 2 начинает пропускать импульсы генератора 1. Импульсы с выхода временного селектора 2 поступают на счетчик 8. И теченяе...

Номер патента: 672606

Опубликовано: 05.07.1979

Авторы: Борисов, Пучкова, Чичев, Шляндин

МПК: G04F 10/04, G04G 3/00

Метки: времени, цифровое

...на которых поочередно появляются импульсы с частотой 100 Гц.Перед началом измерения интервала времени схема управления 18 закрывает схему совпадения 5 и сбрасывает схемы 7 в нулевое состояние импульсами с фазой О с делителя 3 частоты (фиг. ,г). При поступлении извне на схему 18 сигнала Пуск последняя открывает схему совпадения 5 и пропускает импульсы с выхода переноса коммутатора 4, следующие с частотой 100 Гц, на счетный вход первой пересчетной схемы 7 счетчика 6, Так как эти импульсы по фазе не совпадают с импульсами, поступающими на вход синхронизации схем 7, то каждый импульс, приходящий со схемы совпадения 5, вызывает сдвиг фазы выходного сигнала первой пересчетной схемы 7 на одну дискретность. При этом первая декадная...

Номер патента: 672611

Опубликовано: 05.07.1979

Авторы: Виноградов, Гервиц, Захаров, Малахаев, Меланченко, Михайлов, Тарыгин

МПК: G04F 10/10

Метки: временных, интервалов, кодированных

...приемников б - бя или переключает их к выходу резервного устройства. черей с.оглзсующее у( тройство с разрешающими входами приемника информации,Иа чертеже представлена блок-схема устройства,Устройство для получения кодированных временных интервалов содержит генератор 1 импульсов, делитель 2 частоты, счетчик 3 импульсов, блок 4 Установки кода, согласующее устройство5, приемники б - бп информации, преобразователь 7 параллельного кода впоследовательный биполярный код, блок 108 контроля и анализа соответствия.па-.раллельного и биполярного кодов.Устройство для получения кодированных временных интервалов работаетследующим образом. . 15Импульсы напряжения, снимаемые свыхода генератора 1 импульсов, поступают на вход делителя 2...

Номер патента: 673973

Опубликовано: 15.07.1979

Автор: Одинцов

МПК: G04F 10/00

Метки: длительности, заряда

...генератора 9 гармонического :". "йаИряжеяия;" СигнаЛы которого несинхронны с импульсами запуска, возни"-кЗйт пульсаций "эарядяого напряженияна накопителе 3 от цикла к циклу.По окончании зарядногО цикла"и срабатывании разрядника 4 на импульсном трансформаторе 5 и нагрузке б, .возникает импульс напряжеййя, йро"порциональный зарядному напряжению,пульсация которого Фиксируется осциллографом 11 с синхронизациейждущей развертки от импульсов запуска.Для йэмерения длительности заряда генератор 9 настраивается вдиапаэойе нечетной (например, третьей или пятой гармоники собственной частоты зарядной цепи на минимум пульсаций импульсного напряжения. При такой настройке за времязаряда набеги Фазы собственных иливйнужденных колебаний равны...

Номер патента: 673974

Опубликовано: 15.07.1979

Автор: Ивашев

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, отношения, цифровой

...может быть представлено в следующем виде,И -и,=2" Ь+,+2 В 2 Вгде В( у Вд уе Вь сигналы р, соответствующие разрядам числа/Й - Ю .15 Если Ва 1, то с выхода старшего(я "го) триггера вычитающего счетчика 2 поступает разрешающий потенциална клапан, другой вход которого через соответствующую дифференцирую щущ цепь подключен к выходу младшего (первого) триггера суммирующегосчетчика 5. При,переходе этого триггера из нулевого в единичное состояние на выходе подключенной к вго 25 выходу дифференцирующей цепи образуется импульс, который проходит навыход клапана, подключенного к выходу старшего триггера выЧитающегосчетчика 5, Следовательно, на выходе ЗО .этого клапана будут появляться импульсы с частотой/2, где.частота импульсов на входе...

Номер патента: 673975

Опубликовано: 15.07.1979

Авторы: Евплов, Сувалов

МПК: G04F 10/04

Метки: времения, интервалов, преобразования

...измеряемый диапазон интер-валов времени предварительно разбиваетая на в частей. В том случае, если измеряемый интервал 8 ию. ) бдитогда последовательно задержанные.старт-импульсы через промежутки Ь 4 постуйают"наключевые схемы 3, 5 и 7и замыкаот нх, Этн моменты времени 40 соответствуют подключению вспомогательных экспонент для формированиялинеарезованной функции преобразова-.ния. После ь -. го сигнала на клеммуБ подается стоп-снгйал, который оста 45 навливает процесс преобразования путем размыканйя ключевых схем 2, 4, б и 8. Мгновейные значения напряжений на конденсаторах С -С суммируются в блоке 10, который может быть ВЫПОЛНЕНу НаПРИМЕРф На СОПРОТИВЛЕ ниях. С выхода блока 10 снимается напряжениепрямо пропорциональное измеряемому...

Номер патента: 673976

Опубликовано: 15.07.1979

Авторы: Карпов, Чепалов

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...применения, боль- динен с первым входом дополнительшим объемом оборудования и узким ного элемента ИЛИ с счетным входом диапазоном измеряемых временных ., младших разрядов реверсивного счет- интервалов ограниченным трудностью " - чика, выход которого подключен кФ25создания больших задержек с высо . второму входу элемента или, а выход кой точностью, что приводит к увели-. элемента ИЛИ - к счетному входу старчению погрешности измерения. шях разрядов реверсивного счетчика.Целью изобретения является. увели- Ла фиг, 1 представлена блок-схечение точности измерения временныхма описываемого измерителя) на фиг.2- интервалов. В описываемом измери- ЗО эпюры напряжения,6739Увеличение точности достигается уменьшением величины дТ, что не вызывает...

Номер патента: 673977

Опубликовано: 15.07.1979

Авторы: Егоров, Козлов, Староверов, Толмачев

МПК: G04F 10/04

Метки: временных, интервалов

...длительностью порядка 100- 5 щего импульсазаписываются в одни 200 мкс. Время Й между зондирующими и те же счетчики, в то время как им- импульсамИ должно быть нв Меньшв . . пуЛьсы пбМех, в силу ик случайного 3-4 мл.с (максимальйая задержкамеж".характера, записываются в разные ду первым и последним отраженнйм от Счетчикн. При приеме м где ит й ) ионосферы лучем для реальйых трасс) . 20 ймпульсов счетчики 5 переполняются, При приеме этого сигнала пусковйепри атом закрывается соответствуюкомбйнацйй с вЫхода демодулятора. щий элемент И 4 и открывается соприемника поступают по входной Шине " ответствующий элемент И б. П 4 епол 14 йа вход декодирующегб устройства нение того или иного счетчика 5 сви 1, а зондирующие импульсыс выхода...

Номер патента: 676970

Опубликовано: 30.07.1979

Авторы: Березюк, Кирианаки

МПК: G04F 10/04

Метки: временных, длительности, интервалов, средней

...и повторяют описанную последовательность измерительных преобразований по числу измеряемых длительностей временных ин терв алов.На чертеже приведена блок-схема устройства для осуществления способа.Устройство содержит генератор 1 образцовой частоты, блок 2 делителя частоты, 15 преобразователь 3 код - время, реверсивныйсчетчик 4 импульсов и блок 5 сравнения длительностей интервалов.Устройство работает следующим озом.20 С приходом первого временного интервала счетчик 4 суммирует число импульсов образцовой частоты, поступающих на его счетный выход с выхода генератора 1 через блок 2, и по его окончании передает результат счета в преобразователь 3. С приходом второго и последующих интервалов блок 5 сравнивает измеряемую длительность каждого...

Номер патента: 676971

Опубликовано: 30.07.1979

Авторы: Березюк, Кирианаки

МПК: G04F 10/04

Метки: временных, длительности, измеритель, интервалов, ряда, средней, цифровой

...не обеспечрения средней длительности рных интервалов с учетом их вестеристик.Т то гтрк. 11.лбготл 1 пст 1 чъл йгъаи ю ю пР лиий длительностис учетом их вПоставлсннв измерительма совпаденкоторой подпульсов, выхоразряда счесчетным входвторой схемысоединен с втсовпадения, асовпадения сбирания.На чертежцифрового нзсти ряда врсмИзмерительсчетчик 2 имравляющих сбираиия, генесхемы 7 и 8 сУстройствозом.Перед вачаустройства усстояние. С пинтервала фом 8 совпя пн676971 С оста в и тель В. Нови цки йРедактор Т. Рыбалова Техред А. Камышиикова Корректор Р. Беркович Заказ 1684/18 Изд. Мо 476 Тираж 521 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушскаи наб., д. 45 считывать число импульсов...

Номер патента: 676972

Опубликовано: 30.07.1979

Авторы: Березюк, Кирианаки

МПК: G04F 10/04

Метки: гармонического, измеритель, периода, сигнала, цифровой

...блок-схем а цифрового измерителя периода гармонического сигнала.Измеритель содержит счетчики 1, 2 импульсов, ключи 3, 4, генератор 5 образцовой частоты, блок 6 управления, входную клемму 7, групповую схему 8 совпадения и схему 9 сравнения кодов. Измеритель работает следующ зом.Перед началом измерения все менты устанавливаются в исходи ние, Блок 6 управления выделяе гармонического сигнала и подает ющий потенциал на управляю ключа 4. Счетчик 2 начинает сч импульсов генератора 5 образца ты. При этом в счетчике 1 нах зультат измерения предыдущего676972 Формула изобретения Составитель В. Новицкийедактор Т. Рыбалова Техред А. Камышникова Корректор Р. Беркови Заказ 1684/19 1-1 ПО Поиск ГИзд.476 Тираж 521арственного комитета СССР по делам...

Номер патента: 676973

Опубликовано: 30.07.1979

Автор: Кобыляков

МПК: G04F 10/04

Метки: временных, длительности, интервалов, однократных

...линии 1 задержки и одновременно на один из входов каскадов совпадения 21 - 2 чВторые входы каскадов совпадения 2 - 2 подключены к соответствующим выходам линии 1 задержки. С выходов каскадов совпадения импульсы поступают на входы дифференцирующих цепочек 3,+3 и дифференцируются. Импульсы, соответствующие переднему фронту импульсов, снимаемых с каскадов совпадения, поступают через ключ 5 на счетчик 6.Ключ 5 управляется триггером 7 и открывается лишь на время, равное измеряемому интервалу времени, плюс время, определяемое величиной одного шага линии задержки, Достигается это следующим образом. В исходном состоянии триггер 7 запирает ключ 5. Передним фронтом импульса, соот076973 4жащее линию задержки, выходы которой подключейы к однйм...

Номер патента: 678463

Опубликовано: 05.08.1979

Авторы: Бухало, Драбич, Федорив

МПК: G04F 10/04

Метки: временных, двух, длительностей, интервалов, разности, чередующихся

...длительностей двух чередую" щихся временных интервалов, содержащее генератор тока, два электронных ключа, интегрирующий конденсатор, амплйтудный компаратор и триггер 2. Недостатком данного устройства является ограниченная область применения, поскольку оно производит измерение временных интервалов только при условии, когда длительность первого интервала, поступающего на управляющий выход первого изключей, меньще длительности второго импульса, поступающего на второй ключ для вычитания. Целью изобретения является расширение функциональных возможностей.для этого в устройство введены нормально разомкнутый разрядный ключ,Д-триггер,одновибратор,схема И н схема ИЛИ,причем разрядный ключ подсое,динен параллельно к...

Номер патента: 679928

Опубликовано: 15.08.1979

Авторы: Белов, Зябриков, Мигуцкий, Салахутдинов

МПК: G04F 10/04

Метки: времени, интервалов

...двоичный счетчик, Выход переменного делителя соединен с блоком 7 формирования переменной задержки, состоящимиэ второго генератора 8, схемы 9 формированияимпульсов переменной длительности и формирователя 10 импульсов заднего фронта, выходблока 7 формирования неремениой задержкисоединен со вторым входом схемы ИЛИ 1 иблоком 11 измерения среднего значения периода, На первый вход схемы ИЛИ 1 подаетсяодиночный импульс, необходимый для запускаустройства,Устройство работает следующим образом.Переключатель 2 устанавливается в положе.ние, подключающее "выход 1" к выходу схемыИЛИ, На "вход 1" устройства подается одиноч.ный импульс, который со схемы ИЛИ 1 через"выход 1" в качестве старт-импульса, поступает на устройство, временная задержка...

Номер патента: 684500

Опубликовано: 05.09.1979

Авторы: Афанасьев, Данилевич, Чернявский

МПК: G04F 8/00

Метки: временных, измеритель, интервалов, интерполяционный, многоканальный

...грубого измерения,На выходе преобразователи 8 формируется импульс, амплитуда которого пропорциональна временному интервалу междустарт-сигналом и импульсом, выделеннымсхемой селекции 5. Этот импульс поступает через коммутатор 14 на амплитудно-кодовый преобразователь 20, измеряется им,и полученный код подается варифметическое устройство 1 8. 4Стоп-импульс, задающий окончание первого измеряемого временного интервала, поступает на старт-вход преобразователя время-амплитуда 9 и вход схемы селекции 6, Выделенный схемой селекции импульс времязадающего генератора подается на стоп-вход преобразователя время-амплитуда 9 и через схему ИЛИРна схему 16 считывания грубого кода, которая осуществляет передачу текущего кода счетчика грубого измерения в...

Номер патента: 684501

Опубликовано: 05.09.1979

Авторы: Александров, Болдицкий, Мадяр, Федоров

МПК: G04F 8/00

Метки: видеоимпульсов, площади, формирователь, центра

...следуюшим образом. 20Входной сигнал в виде одиночного(или повторяющегося импульса произволь-.ной формы, фиг. 2, а) с входной клеммы2 поступает на формирователь сброса 17(фиг, 2, б) и далее на установочные25входы первого 14 и второго 15 счетчиков, устанавливая их в исходное состояние, и одновременно на вход первой линиизадержки 6 с отводами, где эадержива-,30ясь на величины задержки 15 и 1(фиг. 2, в) и проходя через элементИЛИ 7, поступает на запуск генератораударного возбуждения 8, первые входыкомпараторов 5 и триггер 13. На вторые35входы компараторов 5 поступают напряжения с делителя эталонного напряжения4, вход которого соединен с входнойклеммой 1 на которую подано эталонноенапряжение ЦЭ , равное максимальномузначению входного...

Номер патента: 684502

Опубликовано: 05.09.1979

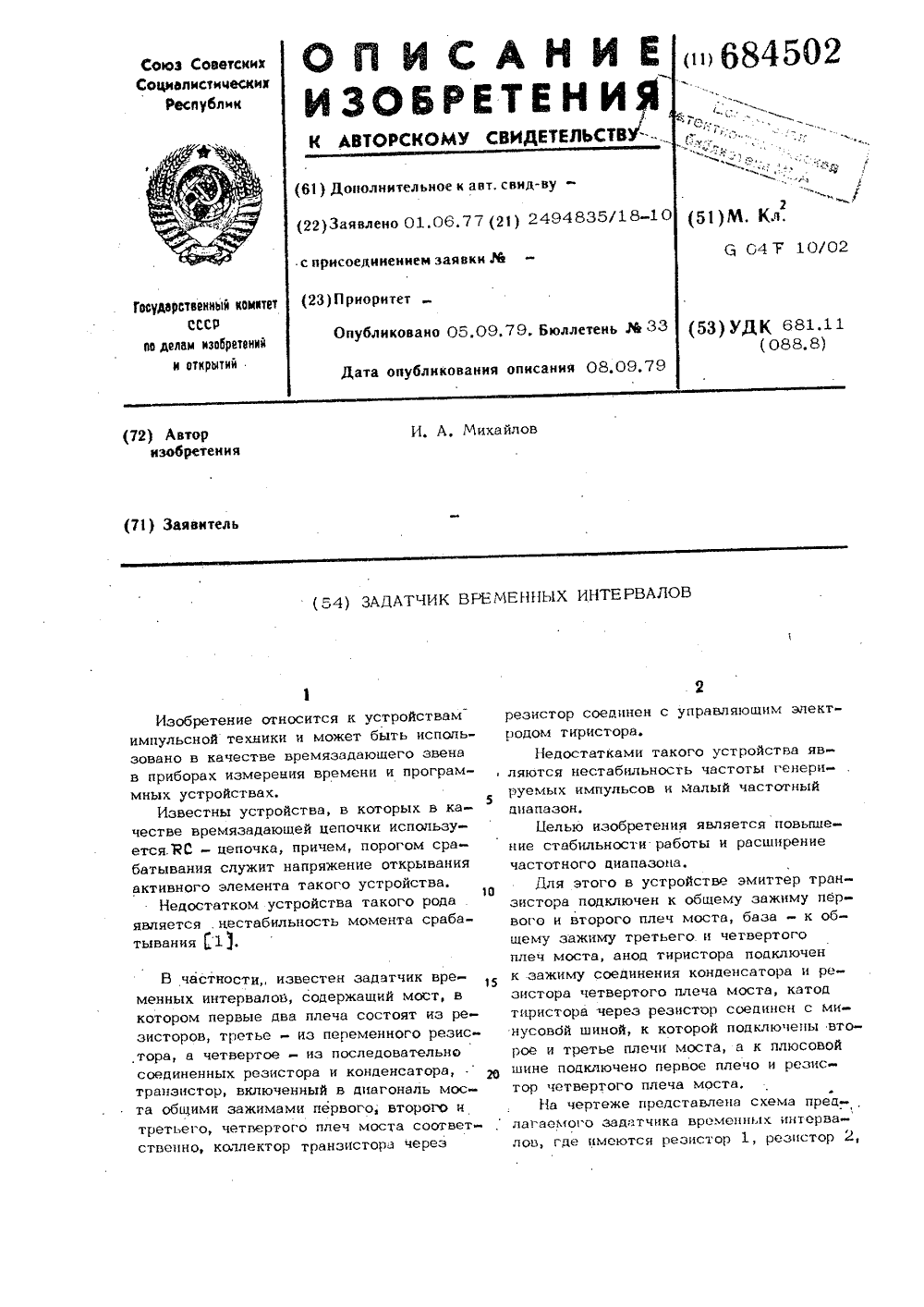

Автор: Михайлов

МПК: G04F 10/02

Метки: временных, задатчик, интервалов

...будет превышать минимальныйток выключения тиристора, процесс заряда конденсатора 5 в противоположной полярности будет продолжаться, а когдавеличина этого тока станет меньше минимального тока выключения, тиристор 8и транзистор 3 закроются.С этого момента конденсатор 5 опятьначнет заряжаться в первоначальной полярности по цепи; положительная шина,резистор 4, конденсатор 5, переменныйрезистор 6, Далее процесс повторяется.Стабильность частоты следования импульсов обеспечивается мостовой схемойи положительной обратной связью междузадающим авеном (мост с транзисторомв диагонали) и тиристором, являющимсяисполнительным элементом. транзистор 3, резистор 4, конденсатор. 5,переменный резистор 6, резистор 7, тиристор 8, резистор 9,Работа задвтчика...

Номер патента: 684503

Опубликовано: 05.09.1979

Авторы: Буевич, Левин, Лутченко, Полонников, Скороходов

МПК: G04F 10/04

Метки: временных, измеритель, импульсными, интервалов, между, сигналами

...12,На Я- входы триггеров 8 и 9 поЗоступают сигналы .с интегратора скорости следящей системы 5. Прямой выходтриггера 8 соединен с Т-входом триггера 9, Инверсные выходы триггеров 8и 9 через схему И 10 соединены с первым входом схемы И 11, выход кото 35рой подключен к Т-входу триггера 8.Второй вход схемы И 11 соединен свыходом генератора 12, а третий входявляется управляющим входом корректсра,Системы 5 и 6 следят за сигналамиА и Б соответственно. Моменты перехода этих сигналов нулевого уровня на временной оси фиксируются положениемстробов СА и С Б . При наличии смещения частоты опорного генератора 1 относительно номинальной в интеграторахскорости следящих систем 5 и 6 с астатизмом второго порядка вырабатывается сигнал ошибки. В итоге...

Номер патента: 686009

Опубликовано: 15.09.1979

Авторы: Бабкин, Климова, Проценко

МПК: G04F 10/02

Метки: временных, импульсов, интервалов, непериодических, последовательностях

...эталонной частоты, поступающих от генератора 4, Содержимое регистра-.счетчика 2 непрерывно записывается в ячейку запоминающего устройства 3 с адресом, равным "1". Второй импульс последовательности вызывает прибавление очередной единицы к содержимому регистра адреса 1 и сбрасываетрегистр-счетчик 2 на 0". На регистре1 устанавливается адрес ячейки, равныйф 2 ф. Регистр-счетчик 2 снова производитсчет импульсов эталонной частоты, ноего содержимое записывается в ячейкузапоминающего устройства 3 с адресом,равным ф 2 ф, В ячейке с адресом 1 ос ЗОтается коц числа, равный содержимомурегнстра-счетчика 2. Третий импульспоследовательности устанавливает на регистре адрееа 1 адрес, равный "3 а в.ячейке запоминающего устройства 3 садресом "2"...

Номер патента: 686010

Опубликовано: 15.09.1979

Автор: Грязев

МПК: G04F 10/04

Метки: двух, импульсов, периодов, последовательностей, разности

...для задержки второго ждущего импульса на еоеменной интервал ванный врме йй усреднения с, ероме того, в схеме устройства предусмотрена возмож-.ность одновременного перемещения иду. л ЩИХ ИМПулЬСОВ Т 8 рртег,рр "." рС. -ния скорости в пределах периода опорных импульсов, Для этого в схему включен ждущий мультивибратор 6, длит 8 льность импульса которого может изменятьсяплавно (или ступенчато) путем измене- НИЯ СОПРОТИВЛЕНИЯ РЕЗИСТОРОЬ В 8 ГО ВР 8 мязадающей цепи, Входнь 1 ми запускающими) для ждущего мультивиаратора 6 являются опорные импульсы, которьэзадают периОд следОВания имоульсов,ДВИЖУЩИХСЯОРРедел:- Н "ои СОВОС".".4 з ОТРИЦатеЛЬНЬй БьХОДНОЙ .1 МП;:ЬСмультивибратога 6 диффере.а,ируэ" сгдифф ренцирующеи цепи ф а положи.тельньй Выброс и...

Номер патента: 690431

Опубликовано: 05.10.1979

Авторы: Борисов, Пучкова, Чичев, Шляндин

МПК: G04F 10/04, G04G 3/00

Метки: времени, индикацией, цифровой

...прямого счета 5, где и подсчитываются. На десятом импульсе первая пересчетная схема 6 выдает импульс, равный пз длительности входному, который проходит через первую схему совладения 7 ка счетньй вход второй пересчетной схемы 6, Так как коэффициент пересчета второй схемы б равен шести, то Она выдает импульс переноса в последний разряд через одну минуту, т.е. в момент прихода шестидесятого импульса с делителя 4 на вход схемы б. Аналогичным образом происходит пОдсч-т кмпульсОВ и в Остальных пересчетиых схемах б. НО так как пятая и шестая пересчзткые схемыОхвачены Обратной связью то ихФобмула изобретения Устройство для измерения времени с цифровой индикацией, содержащее задающий кварцевый генератор, формиронатель пачек импульсов,...

Номер патента: 690434

Опубликовано: 05.10.1979

Авторы: Каразин, Музыченко

МПК: G04F 10/04

Метки: временных, интервалов, серии

...33 пилообразного напряжения соединен с входом Формирователя 5 и с выходом элемента ИЛИ 24, дна входа которого подключены к выходам триггеров 6,7.Устройство работает следующимобразом,Первый входной импульс через открытый ключ 1 поступает на вход триггера 2 управления, устанавливая егов одно из состояний, в результатечего открывается одна из пар элементов И 12, 14 или 13, 15, например,12, 14 (фиг. 2,б).При этом из перепада напряженияна выходе триггера 2 (фиг.2,в) Формируется импульс на выходе Формирователя 4 импульсов (Фиг.2,г), которыйпереключает триггер 8 так, что потенциал на его выходе вызовет запускгенератора 10, причем начало генерации первого импульса происходит одновременно с переключением триггера8 (фиг 2, д и е).По...

Номер патента: 690435

Опубликовано: 05.10.1979

Авторы: Евсеев, Плужников, Чередниченко

МПК: G04F 10/04

Метки: периода

...и 9 находятся в нулевом состоянии. Формирователь 10 и первый элемент И 12закрыты запрещающим (низким) потенциалом единичного выхода триггера 8,Второй элемент И 13 закрыт запрещающим (низким) потенциалом выходасчетчика 2, а также низким потенциалом выхода первого элемента ИЛИ 5.Третий элемент И 14 и четвертый элемент И 16 закрыты запрещающим (низким) потенциалом прямого выхода;3-К-триггера 9. Элементы И 18-20 открыты по одному из входов разрешающим (высоким) потенциалом инверсного выхода 5-К-триггера 9. При поступлении на вход пускового ключа 11сигнала фПускф и с приходом навход устройства импульса, соответствующего началу измеряемого периода, последний через ключ 11 проходит на единичный вход триггера 8,но не проходит на выход...

Номер патента: 690436

Опубликовано: 05.10.1979

Автор: Кренев

МПК: G04F 10/06

Метки: времени, вхождения, синхронизм

...10 слукит для переключения рода работы устройства. В показанном на схеме положении переклю Очателя 10 устройство работает с выбранной начальной Фазой. Другое полсжение переключателя 10 соответствует работе со случайной начальнойфазой. Блок 12 управления имеет также выход сброса, который соединенс входом установки в10 счетчика14 общего числа испытаний. Выход второй дополнительной схемы 11 совпадения соединен с установочным входомтриггера 15, выход которого соеди 30нен с входом схемы 3 стробирования,с вторым входом (разрешающий вход)основной схемы 5 совпадений, со счетным входом счетчика общего числаиспытаний 14 и с входом сброс- пускосновного счетчика 6 импульсов. Входсброса триггера 15 соединен с выходом схемы 16...

Номер патента: 690437

Опубликовано: 05.10.1979

Автор: Бойцов

МПК: G04F 10/10

Метки: импульсов, индикации, совмещения

...ключ 7,блок 8 установки задержки, электронно-лучевой индикатор 9, входныешины 10 а, 10 б, временной дискриминатор 11, ключи 12 а, 12 б, 12 в, 12 г,элементы задержки 13 а, 13 б, 14 а, 14 б.Устройство работает следующимобразом,Дискриминатор 11 в зависимостиот того, какой иэ импульсов пришел690437 Составитель В. Новицкийородкина ТехредЛ,Алферова Корректор Г.Решетни Редакт одписноета СССРытийд, 4/5 твенного комибретений и о5, Раушская илиал ППП Патент, г,ужгород, ул.Проектная,раньше, открывает одну пару ключейи закрывает другую.Если первым пришел импульс навход 10 а, то ключи 126 и 12 в открыты, а ключи 12 а и 12 г закрыты.Импульс с входной шины 10 а черезоткрытый ключ 126 поступает на входНое устройство 1 а, а импульс с...

Номер патента: 690438

Опубликовано: 05.10.1979

Авторы: Мельцер, Резник

МПК: G04F 13/00

Метки: акустического, аппаратуры, временных, вычисления, интервалов, каротажа, разности

...его разомкнутое состояние в течение цлительности импульсов 18 .Цосле сформирования Фронта импульсатрапецеидального напряжения в течеНие длительности импульса 17 сохраняется максимальное значение линейНо-нарастающего напряжения, т.е. Яавыходе генератора 1 формируется горизонтальная вершина трапецеидальйого импульса 19. После окончанияимпульса 18 ключ 13 замыкается иконденсатор обратной связи быстроразряжается, Формируя задний Фронттрапецеидального импульса. Импульсы19 поступают на вход компаратора,а выходное напряжение компараторана ключи 3, 5 и при замкнутых ключах - на накопительные конденсаторы8, 9. Управление ключами выполненными на полевых транзисторах, осуществляется импульсами 20 и 21 соот=ветственно, полученными в схеме...

Номер патента: 691803

Опубликовано: 15.10.1979

Авторы: Каразин, Музыченко

МПК: G04F 10/04

Метки: временных, импульсов, интервалов, непериодических, последовательностях

...регисчра-счетчика 3, соединенным через переключатель 9 с входом устройства. Выход элемента ИЛИ 11 соединен с вторымвходом регистра 1 адреса. Второй вход в ячейку запоминающего устройстм 2записывается признак переполнения и код,соответствующий полному заполнениюрегистра-счетника 3, после чего последний устанавлимется в состояние, при котором в него записывается единица. В режиме считымния импульсы с выходагенератора 8 смены адреса поступают.через переключатель 9 на вход регистра1 адреса. На его выходе по каждому им 4регистра-счетчика 3 через переключатель9 соединен с выходом эталонного генератора 4,Устройство работает следующим образом,В режиме измерения через переключатель 9 непериодическая последовательностьимпульсов с входа...

Номер патента: 691804

Опубликовано: 15.10.1979

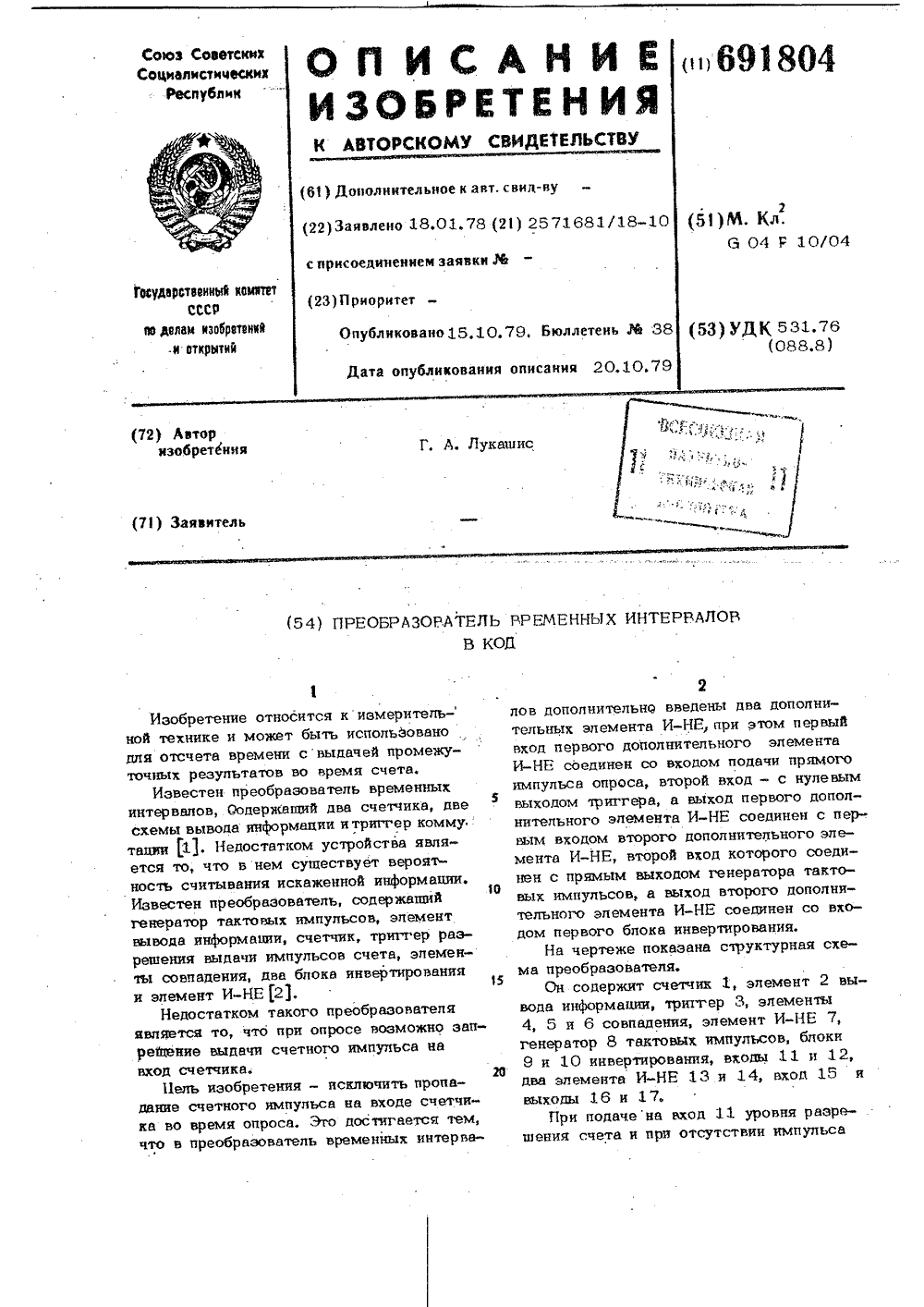

Автор: Лукашис

МПК: G04F 10/04

Метки: временных, интервалов, код

...16 на вход элемента И-НЕ 13 передается нулевой уровень, обеспечивающий на выходе элемента 13 единичный уровень, не препятствующий прохождению сигналов с генератора 8 че рез элемент 14 и блоки 9 и 10, Во время передачи счетного импульса (на выходе блока 9 единичный уровень) на входе блока 9 и входе элемента 5-.нулевой уровень, не позволяющий триггеру 3 переключаться в положение "О с помощью элемента 5 при подаче инвертированного импульса опроса на вход 12, при котором на выхбде элемента 7- елиничный40 потенциал,Чо, если появляется раньше импульс опроса на входе 15 (одновременно инвертированный импульс опроса на входе 1 2 нулевым уровнем), элемент 7 выдает единичный уровень, со входа зле 45 мента 14 выдается единичный уровень (нет...

Номер патента: 697961

Опубликовано: 15.11.1979

Авторы: Березюк, Кирианаки

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, цифровой

...содержит схемы совпадения 1-8, триГгеры 9 и 10, схемы собирания 11 и 15, счетчик импульсов 12, управляющий триггер 13, форюрователь 14, триггер дополнительного разряда 16.Предлагаемый измеритель работает следующим образом.Перед началом измерения нсе эле" менты устройства устанавлинаются Р исходное состояние. Иа входы схем совпадения 1-8 с выходов формнровам 1, р файф фФМЬ,Ф 1с 697961 Формула изобретения ЦНИИПИ Заказ 6571/20 Тираж 502 Подписное иал ППП Патент., г, Ужгород, ул, Проектная, 4 теля 14 поступают две последовательности импульсов Г и й", сдвинутые одна относительно другой на половину периода образцовой частоты, Начальным импульсом измеряемого интервала Пуск триггер 13 устанавливается в состояние, при котором открыты .хемы...

Номер патента: 697962

Опубликовано: 15.11.1979

Авторы: Неустроев, Осадчий

МПК: G04F 10/04

Метки: измеритель, импульсов, периодов, следования, флюктуаций

...25 импульсов подается на Формирователь 1 входных импульсов, который нормирует их по амплитуде и длительности. Нормированные импульсы поступают на распределитель 2 импульсов, который нечетные импульсы направляет на свой первый выход, а четные - на второй, Нормированные импульсы подаются также на селектирующий формирователь 3, второй вход которого подключен к генератору 4 счетных импульсов. Селектирующий формирователь 3 пропускает на свой выход п-ый импульс из опорного ряда после прихода каждого,:импульса исследуемой последовательности, Импульсы с первого и вто рого выходов распределителя 2 импульсов поступают на Б-входы первого и второго ВБ-триггеров 5 и 6 и устанавливают их в единичные состояния. В нулевое состояние триггеры 5 и 6...
