Баламатов

Номер патента: 1705800

Опубликовано: 15.01.1992

Авторы: Баламатов, Немиткин

МПК: G04F 10/00

Метки: измеритель, скважности

...9, На другой вход компаратора 8 подается с выхода блока 2 заряда напряжение От которое является опорным. В результате компаратор 8 сравнивает величину Ог с линейным нарастающим напряжением на выходе блока 5 заряда-разряда О, В момент О = От на его выходе (фиг.2 ж) появляется логический импульс, который сбрасывает заряд конденсатора блока 5 в исходное состояние, Одновременно в счетчик 3 импульсов заносится вторая единица скважности, После сброса процесс накопления заряда до Ог на конденсаторе блока 5 заряда-разряда повторяется. На выходе компаратора 8 снова появляется логический импульс, который добавляет "1" в счетчик 3 импульсов и сбрасывает заряд конденсатора е исходное состояние, Процесс будет повторяться до окончания сигнала т, Таким...

Номер патента: 1684706

Опубликовано: 15.10.1991

Авторы: Баламатов, Белозор, Ильиничнин, Тамазов

МПК: G01R 21/00

Метки: высоковольтной, линии, потерь, суммарных, электропередачи, энергии

...по информации метеостанций по40 трассе ВЛ,Определяемая П. е известном способесчитается неизменной и независимой от пардлесров режима ВЛ и условий эксплуатации измерительных преобразователей45 величиной.Фактически же систел 1 атическая ошибка измерительных преобразователей зависит от параметров режима (Ч, 1) погодныхусловий (т), внешних полей, от старения и50 естественного изменения параметров преобразователей и в пределах класса точностиизменяется в широких пределах,Для учета всех этих параметров в предлагаемом способе систематическая ошибка55 непрерывно уточняется, В отличии от известых, предлагаемый способ имеет следующиеоперации по определению систематическойошибки. За первоначальное значение систематической ошибки принимается...

Номер патента: 1636802

Опубликовано: 23.03.1991

Авторы: Баламатов, Немиткин

МПК: G01R 29/06

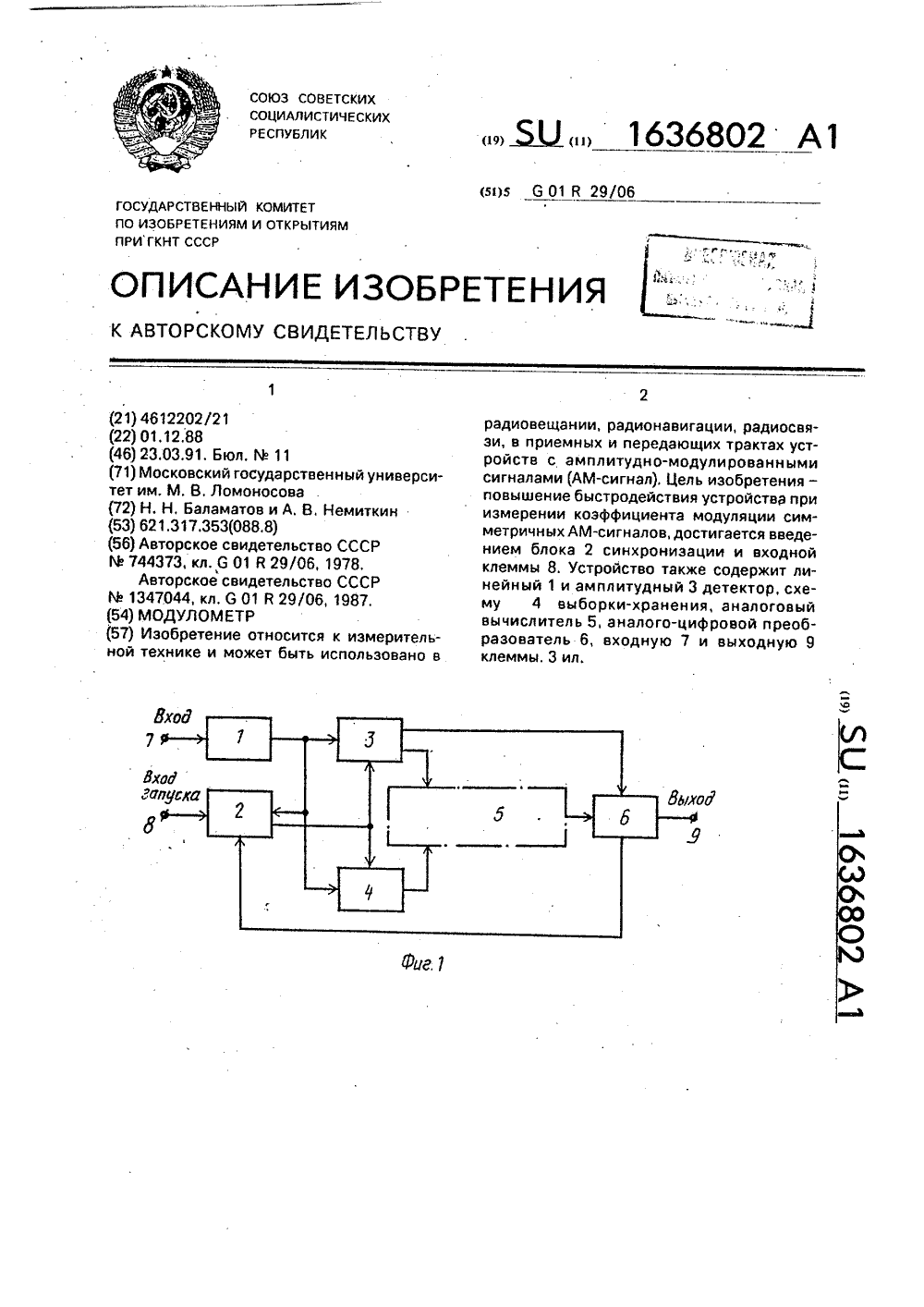

Метки: модулометр

...3 обращен, СВХ находится в режиме слежения. АМ-сигнал (фиг. 2 а) поступает на вход линейного детектора 1, на выходе которого формируется огибающая АМ-сигнала (фиг.2 б). При поступлении на клемму 8 импульса запуска (фиг. 2 в) запускается блок 2 синхронизации, вследствие чего на его выходе из аналогового сигнала (фиг, 2 б) формируется логический сигнал, фронт которого формируется в момент, когда значение аналогового сигнала равно постоянной составляющей Оо (фиг. 2 г). Этот сигнал поступает на входы амплитудного детектора 3 и СВХ 4, в результате чего СВХ 4 переходит в режим хранения, запоминая значение постоянной составляющей Оо (фиг. 2 д), а амплитудный детектор 3 отслеживает максимальное значение сигнала Омах (фиг. 2 е). Значения...

Номер патента: 1575134

Опубликовано: 30.06.1990

Авторы: Баламатов, Немиткин

МПК: G01R 29/02

Метки: длительности, измеритель, импульсов, фронтов

...в "0, при этом потенциал с 25 выхода триггера 5 блокирует по К-входу триггер 6. Триггер 6, в свою очередь, таким же способом блокирует тгиггер 7, который удерживает закрытым аналоговый вход амплитудного де- ЗОтектора 4. Компаратор З.из входных видеоимпульсов на шине 12 (фиг. 2 а) вырабатывает логические сигналы прямоугольной формы (фиг. 2 б). Сигналом "Запуск" (фиг. 2 в) первый триггер 5 устанавливается в "1" (фиг. 2 г), в результате чего снимается блокировка входа установки в "1" второго триггера 6. Фронтом сигнала с выхода третьего компаратора 3 второй триггер 6 такО же устанавливается в "1" (фиг. 2 д). Вследствие этого снимается блокировка аналогового входа амплитудного детектора 4 и входа установки в "1" третьего триггера 7. В...

Номер патента: 1541640

Опубликовано: 07.02.1990

Авторы: Баламатов, Комиссаров, Свентэк

МПК: G06K 11/00

Метки: графической, информации, считывания

...представляет длину измеряемой линии за время сканирования граФического носителя. 20Дифференцирующий элемент 1 выделяет Фронты нарастания и спада из поступающего на вход видеоимпульса. Второй компаратор 3 Формирует на выходе импульс, в результате чего ключ 4 25 подключает накопительный элемент 6 к входу 17. С опережением по времени импульса (Фиг.2 а) выходной сигнал с компаратора 2 отключает ключом 5 накопительный элемент 6 от общей ши" ны. На выходе повторителя 7 напряже-ния Формируется линейно нарастающий сигнал, поступающий на вход интегратора 8, где происходит его накопление. Третий компаратор 9 осуществляет сравнение накопленного сигнала с пороговой величиной. В момент их равенства на выходе компаратора 9 Формиру" ется...

Номер патента: 1539684

Опубликовано: 30.01.1990

Авторы: Баламатов, Надеждин, Немиткин

МПК: G01R 27/28

Метки: измеритель, переходной, характеристики, четырехполюсников

...(фиг.2 в, б), которые определяют во времени последовательность выделения и измерения трех временных параметров переходной характеристики: времени нарастания, установления и задержки. В течение первого импульсного воз. действия на четырехполюсник формирователь 4 вырабатывает на выходе логические импульсы (Фиг, 2 е), отвечающиечислу выбросов переходной характеристики, В результате в блоке 5 выборки- хранения осуществляется запоминание по последнему выбросу установившегося значения переходной характеристики.В течение второго импульсного воздействия реверсивный счетчик 9 работаетв режиме сложения Фиксируя число выбросов переходной характеристики, которые поступают на его вход с выхода первого компаратора 6 (фиг. 2 ж). Следует подчеркнуть,...

Номер патента: 1448335

Опубликовано: 30.12.1988

Авторы: Баламатов, Немиткин

МПК: G04F 10/00

Метки: измеритель, скважности

...величина емкости блока 4 заряда.Величина Б 1. преобразуется в ток разряда(2)преобразователем 7 напряжение-ток,где В з - эквивалентное сопротивление, на котором происходит процесспреобразования. Спадом сигналавсчетчик 10 заносится число, соответствующее одной единице скважностии триггер 6 устанавливается вПри этом открывается элемент И 8, пропуская импульсы генератора 9 счетных импульсов на счетный вход счетчика 10, а преобразователь 7 напряжение - ток подключается к блоку 3заряда-разряда. Одновременно сигналом С блок 3 заряда-разряда подключается к источнику 2 стабильного тока. В результате чего осуществляетсястадия заряда емкости током 1-1 р донапряжения(3)СПо окончании сигналаисточник 2стабильного тока отключается от блока 3 и...

Номер патента: 1442948

Опубликовано: 07.12.1988

Авторы: Баламатов, Немиткин, Пысин, Социленков

МПК: G01R 31/12

Метки: изоляции, сопротивления

...тока утечки.(3) канчивается. 40 45 50. + 1 п.ф,т где 1 з,55 Время заряданакопительногоконденсатора 12 до значения Н,равно Если сопротивление изоляции К , исследуемого образца меньше допустимого значения К (т.е. 1) 1д, ), то согласно соотношениям (2) и (3) время заряда е з накопительного конденсатора 12 до значения Цменьше времени измерения г. зм (и). В этом случае при Ь с = Н, блок 8 сравнения выдает сигнал, который, поступает на второй вход блока 7 управления реле, замыкает контакт 13 шунтирующего реле. Конденсатор 12 разряжается до начального значения (и), а на выходе блока 8 сравнения появляется короткий импульс (к), который через второй вход элемента ИЛИ 10 опрокидывает триггер 15 отбраковки в "О" (з). Таким образом, на...

Номер патента: 1422166

Опубликовано: 07.09.1988

Авторы: Баламатов, Немиткин

МПК: G01R 19/10

Метки: двух, отношения, сигналов

...сигналов (Фиг.2 э,з 14221 б и). В момент С 1 установления логической "1" на обоих входах схемы 14 сов падений потенциалом с ее выхода1 (фиг.2 к) открывается счетный вход счетчика 9 с индикацией, преобраэова 5 тель 15 напряжение - ток подключается к амплитудному детектору 12, и осуществляется стадия линейного разряда конденсатора амплитудного детекг 10 тора 12 током 1, пропорциональным напряжению на выходе амплитудного детектора 13 (Фиг2 з). При достижении порога срабатывания компаратора 17 сигналом с его выхода (Фиг.2 л) триг гер 8 цикла сбрасывается внуль, и блоки устройства возвращаются в исход" ное состояние.Время линейного разряда С пропорционально отнощению И ,/И , так как С= Ою С/р, где С - величина емкости амплитудного детектора...

Номер патента: 1420540

Опубликовано: 30.08.1988

Авторы: Баламатов, Социленков

МПК: G01R 19/10

Метки: амплитуд, видеоимпульсов, двух, измеритель, отношения

...счетчик 12 импульсов и триггер 10 вьщеления периодаПоступившие на входные клеммы 13 и 14 устройства аналоговые сигналы с амплитудами напряжений 07. и У заряжают конденсаторы3 и 4 до амплитудного значения наПавремя измерения отношения К = - . ВБ,момент времени, когда на конденсаторах 3 и 4 устанавливаются значениянапряжений Б и У и на аналоговыхсвыходах блоков памяти устанавливаются напряжения, соответственно равныепервый элемент И 5, на который поступают логические сигналы приокончании заряда накопительных конден"саторов 3 и 4, вырабатывает на выходепотенциал "1", открывающий входы аналоговых ключей 6 и 7. Вследствие этого на входах преобразователей 8 и 9напряжение - частота появляются квазипостоянные напряжения У, = Б, иБ = Б...

Номер патента: 1411679

Опубликовано: 23.07.1988

Авторы: Баламатов, Надеждин

МПК: G01R 21/06

Метки: активной, код, мощности, преобразования

...он формирует на выходе логическую "1" в течение длительности интервала интегрирования Т(фиг. 2 д), Одновременно сигналы П(г.) и Б;(1) (фиг.а, б), пропорциональные напряжению,и току на измеряе мой нагрузке, перемножаются умножителем 1, на выходе которого формируется сигнал (фиг. 2 г) П,(С)КБд Б,(Т), где К - постоянный коэффициент передачи умножителя. Потенциал логической 1 (Т) открываетн55 аналоговый вход зарядно-разрядного блока, в результате осуществляется интегрирование произведения я(фиг, 2 е). Одновременно преобразователем время - напряжение - ток вырабатывается напряжение П, (фиг.2 ж), пропорциональное времени Т, После цикла интегрирования в блоке 3 выделения цикла интегрирования осуществляется стадия разряда емкости интегратора...

Номер патента: 1347044

Опубликовано: 23.10.1987

Авторы: Баламатов, Надеждин, Немиткин

МПК: G01R 29/06

Метки: модулометр

...(фиг.5) содержит третийключ 19, диод 20, конденсатор 21 ичетвертый ключ 22, источник напряжения Е. Модулометр работает следующим образом.В исходном состоянии триггер 5 цикла вырабатывает сигнал нулевого уровня, Аналоговые входы детекторов 3 максимума и 4 минимума сигналом с триггера 5 отключены от выхода линейного детектора 1 (фиг.4 и 5).АМ сигнал (фиг.2 а) поступает на вход линейного детектора 1, на выходе которого йормируется огибающая АМ сигналаПри поступлении на вход импульса запуска (йиг,2 в) запускается блок 2, и на его выходе из аналогового сигнала (фиг,2 б) формируется логический сигнал, равный периоду входного сигнала (фиг,2 г). Этот сигнал поступает на ключи 15 и 19, которые подключают аналоговые входы детекторов 3 и 4 к...

Номер патента: 1345131

Опубликовано: 15.10.1987

Авторы: Баламатов, Надеждин, Немиткин

МПК: G01R 23/09

Метки: измеритель, отношения, частот, частоты

...формирователь 3 начала разряда триггер 9 линейного разряда устанавливается в единичное состояние (фиг, Зк), 15 Открывается вход счетчика 10, генератор 4 тока периодов подключается к зарядно-разрядной схеме 6 и начинается процесс второго накопительного разряда конденсатора 7 (фиг.Зе) 20 током, пропорциональньи напряжению на первом накопительномконденсаторе 5.В момент равенства напряжения на втором накопительном конденсаторе 7 и напряжения срабатывания второго компаратора 33 напряжения сигналом с выхода зарядно-зарядной схемы 6 (фиг. 3 ) триггер 9 линейного разряда возвращается в нулевое состояние, закрывается вход счетчика 10 и отключается генератор 4 тока периодов от зарядно-разрядной схемы 6На этом цикл измерения частоты заканчивается....

Номер патента: 1290244

Опубликовано: 15.02.1987

Авторы: Баламатов, Надеждин, Немиткин

МПК: G04F 10/04

Метки: длительностей, измеритель, интервалов, наносекундных, разности

...ключи 14,15 и 22 разомкнуты, ключ 13 замкнут,конденсатор 2 заряжен до уровня И(в интеграторе 1 и блоке 3), счетчик 5 обнулен, на выходе компаратора 4 формируется уровень логического нуля.В течение длительности входногоимпульса ,(, -Т ) (фиг.2 а,б), поступающего на шину 7 измерителя, накопительный конденсатор 2 подключается ключом 14 к источнику 16 стабильного положительного тока 1 Потенциал конденсатора 2 при этом получает положительное приращение,равное1 огде С - емкость накопительного коннденсатора 2,При поступлении входного импульсатриггер 12 через элемент ИЛИ 9 интегратора 1 переключается в единичное состояние и разрывает контакты ключа 13, отключая источник опорного напряжения О, от накопительного конденсатора 2,...

Номер патента: 1287044

Опубликовано: 30.01.1987

Авторы: Баламатов, Немиткин, Социленков

МПК: G01R 27/28

Метки: коэффициента, передачи, сдвига, фазового, четырехполюсников

...времени Т (фиг, 2 и 4) заряжается до напряжения П = 1 Тп,С, где С 50 емкость конденсатора 5. Сигнал У с выхода четырехполюсника 3 (фиг, 2, вых. объекта 3) поступает на вход второго детектора 7. Сигналы И и И заряжают конденсаторы детекторов 6 и 7 до амплитудного значения, в результате на их выходах формируются квазипостоянные потенциалы У и П. (фиг. 2, вых. 1 детекторов 6 и 7),равные амплитудам У и П, В момент времени, когда конденсаторы детекто-, ров зарядились до амплитуд П и П, детекторы 6 и 7 вырабатывают логические сигналы (фиг, 2, вых. 2 детекторов 6 и 7), поступающие на входы элементов 8 и 9. Элемент 8 формирует сигнал (фиг, 2, вых. элемента 8), равный временному сдвигу. По фронту сигнала формирователь 13 (Фиг. 5)...

Номер патента: 1267352

Опубликовано: 30.10.1986

Авторы: Баламатов, Социленков

МПК: G04F 10/00

Метки: измеритель, импульсной, последовательности, скважности

...состоянии конденсаторы 4 и 5 разряжены, источник 6 тока отключен от блока 2 заряда-разряда и от блока 3 заряда. Принцип работы устройства состоит в том, что два конденсатора 4 н 5 подключаются к источнику 6 тока на время Т и 7 Затем осуществляется стадия линейного разряда напряжения Цча конденсаторе 4 током 1 р, пропорциональ- . ным величине напряжения на конденсаторе 5 Ц . Время линейного раэсгрядавеличины Н,. до исходного состояния, выделенное компаратором 7, пропорционально величине(скважности),элемент 9 совпадения и генератор 10 счетных импульсов преобразуют интервал в числовой последовательный код который подсчитывается счетчиком 11.На первую шину устройства поступают логические сигналы измеряемой импульсной...

Номер патента: 1229718

Опубликовано: 07.05.1986

Авторы: Баламатов, Социленков

МПК: G05B 1/03

Метки: импульсных, сигналов, сравнения

...момент окончания их заря.га блоки 1 и 2 памяти вырабатьцзают логические сигналы 1) и 1), поступаюгцце ца входы второго элемента И 8. При совпадении во времени 11) и Ь второй элемент И 8 генерирует сигнал 1.)г, который через З задержку 1; устанавливает в 1 триггер 10. Логический потенциал . го с входа триггера 10 осуцгествляет следуюгцие функции: блокирует по первым входам блоки 1 и 2 памяти, подключает первый 6 и второй 7 управляемые источники тока для заряда смкос тей С и С, снимает блокировку компараторов 3 и 4. С этого момента происходит стадия линейного разряда С и С стабильным Оком 1 р до Ргсходцого состоРгци 5. В течение разряда емкостей компараторы 3 и 4 вырабатывают на выходе логические сигналы) и 1.1. длительностьюи Ь,...

Номер патента: 1062726

Опубликовано: 23.12.1983

Авторы: Баламатов, Кузнецов

МПК: G06G 7/18

Метки: интегратор

...сигнала,Указанная цель достигается тем,что в интегратор, содержащий последовательно соединенные преобразователь напряжения в ток и первый ключ,между выходом которого и шиной нуле-вого потенциала включен генератор55 тока, интегрирующий конденсатор,одна обкладка которого соединена спа компараторов и источник опорных ,напряжений, выходы которого подключены к первым входам компараторов группы,вторые входыкоторых соединены с выходом интегрирующего блока, вход ин-, тегрирующего блока и вход порогового блока подключены к выходу второго . :ключа, вход которого является входом интегратора, а управляющий вход соединен с выходом формирователя управляющих импульсов, выход порогового блока соединен с установочным входом интегрирующего блока,...

Номер патента: 817604

Опубликовано: 30.03.1981

Авторы: Баламатов, Заливако

МПК: G01R 25/00

Метки: код, преобразования, фазовогосдвига, цифровой

...зано с током ДР Формулойконденсатором 3 и со входом блока 4выделения спада импульса, Между вхоссдом блока 1 выделв еления длительностио за я но- аз- где, О - напряжение, до которогоРР Рд Р щорядного элемента 2 включен генератор5 тока заряда периода с конденсатония о, и Э , получимром б. Выход зарядно-разрядного эле 6мента 2 и выход блока 4 выделенияие нены соответсттспада импульса соедине ы25 где Л - ток заряда конденсатора 3.венно с первым и вторым входами триг- где - ток аУчитывая, что сдвиг фаз междугера 7 линейного РазРяда, выход кото ,орн и измеряемым сигналами равенрого и выход генератора 8 счетных импульсов подключены ко входам элемен- О = 2% (ТФ 1 ти),та И 9, а выход триггера 7 линейногополучим окончательное выражение...

Номер патента: 714433

Опубликовано: 05.02.1980

Авторы: Баламатов, Комиссаров, Расположенский, Свентэк

МПК: G06K 11/00

Метки: графической, информации, считывания

...При пересечении светового пучка различных частей измеряемой поверхности, блок 6 форми. рует потенциал логической "1" только на одном выходе (канале), отвечающем величине сигнала одного цветового признака. Потенциал логической "1" открывает только один из элементов И 4 блока 3, на вторые входы которых поступают импульсы от генератора импуль. сов 10. В результате на выходеоткрытого элемента И 4 счетчик 11 будет осуществлять подсчет импульсов. Величина измеряемой пло. щади будет определяться количеством имлульсов, зафиксированных счетчиком за время сканирования всего участка. При сканировании первой строки блоком 1счетчик координаты У блока 7 фиксирует одинимпульс, поступающий с блока синхронизации8 (импульс "начало строки"), Счетчик...
