Преобразователь временных интервалов в код

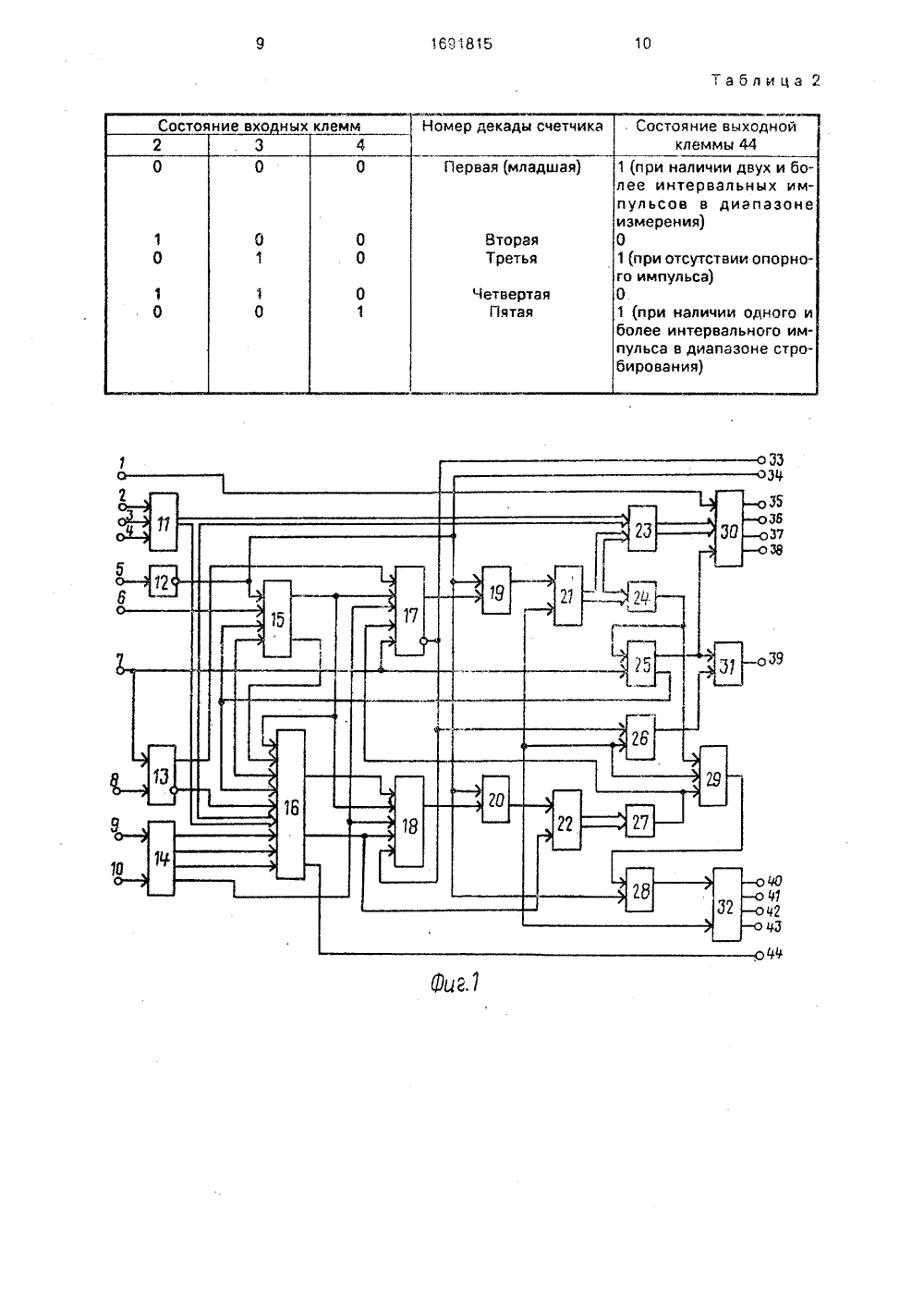

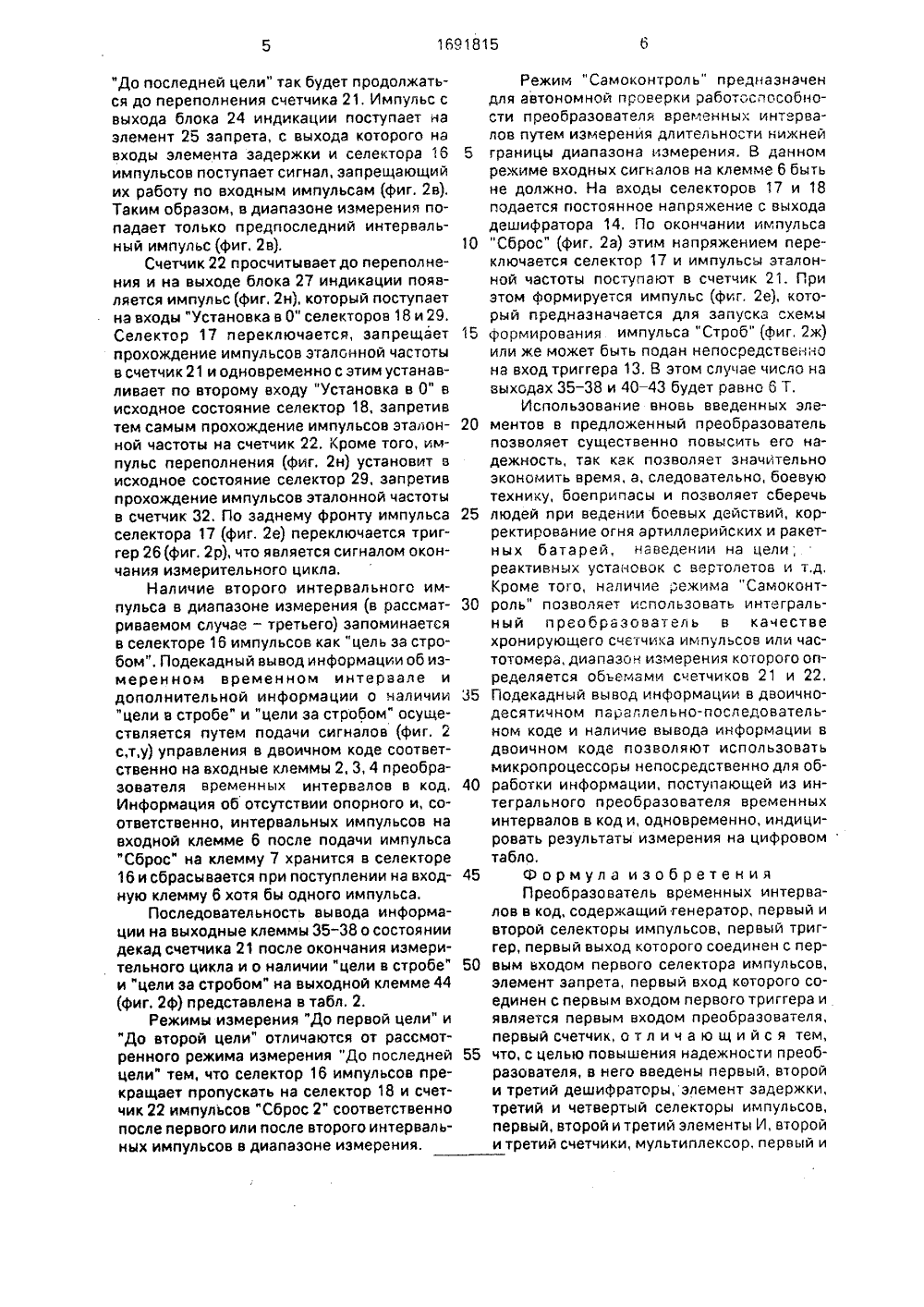

(51)5 6 04 Г 10/ ПИСАНИЕ ИЗОбРЕТ ВИДЕТЕЛ ЬСТ К АВТОРСКО енты И 19 и сор 23, блок ета, триггер И 28, селек, элемент клеммы 33 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относится к измерительной технике и может быть использовано влазерных и радиолокационных дальномерахи высотомерах, а также в быстродействующиханалого-цифровых преобразователях, использующих промежуточное преобразование аналоговой величины во временнойинтервал и далее в код. Целью изобретенияявляется повышение надежности преобраИзобретение относится к измерительной технике и может быть использовано в лазерных и радиолокационных дальномерах и высотомерах, а также в быстродействующих аналого-цифровых преобразователях, использующих промежуточное преобразование аналоговой величины во временной интервал и далее в код.Цель изобретения - повышение надежности преобразователя.На фиг. 1 представлена блок-схема предложенного преобразователя; на фиг. 2 - временные диаграммы, поясняющие его работу,Преобразователь временных интервалов в код содержит входные клеммы 1 - 10, дешифратор 11, генератор 12, триггер 13, дешифратор 14, элемент 15 задержки, сезователя временных интервалов в цифровой код, Наличие режима "Самоконтроль" позволяет испольэовать интегральный преобразователь временных интервалов в код в качестве хронирующего счетчика импульсов или частомера, диапазон измерения которого определяется объемами используемых счетчиков, Декадный вывод информации в двоично-десятичном параллельно-последовательном коде и наличие вывода,. информации в двоичном коде позволяет исгальэовать микропроцессоры непосредственно для обработки информации, поступающей из интегрального преобразователя временных интервалов в код, и одновременно индицировать результаты измерения в цифровом коде. 2 табл., 2 ил. И лекторы 16 - 18 импульсов, элем20, счетчики 21 и 22, мул ьтипле24 индикации, элемент 25 зап26, блок 27 индикации, элементтор 29 импульсов, дешифраторИЛИ 31, счетчик 32, выходные Преобразователь работает следующим образом.До передачи импульса "Сброс" на входные клеммы 9 и 10 дешифратора 14 устанавливается один из четырех режимов работы в соответствии с табл. 1.Импульс "Сброс" (фиг, 2 а) подается на входную клемму 7 и устанавливает все триггерные и счетные схемы преобразователя в исходное состояние. Импульсы эталонной частоты(фиг. 26) подаются на входную клем. л,.-,:оо.;и. за ним ао времени ."ГЬ"5) ", ; - .:.,ПУЛЬ к ГОСГ/ПЗОТ В СЕЛР;:ОГ)Ь, УПи.;Г .ЕЛЕк "РЕГ НЫЛИИ (,; Г."а С; ИКСИРУЕСЯ"До последней цели" так будет продолжаться до переполнения счетчика 21, Импульс с выхода блока 24 индикации поступает на элемент 25 запрета, с выхода которого на входы элемента задержки и селектора 16 импульсов поступает сигнал, запрещающий их работу по входным импульсам (фиг, 2 в), Таким образом, в диапазоне измерения попадает только предпоследний интервальный импульс (фиг. 2 в).Счетчик 22 просчитываетдо переполнения и на выходе блока 27 индикации появляется импульс (фиг. 2 н), который поступает на входы "Установка в 0" селекторов 18 и 29, Селектор 17 переключается, запрещает прохождение импульсов эталонной частоты в счетчик 21 и одновременно с этим устанавливает по второму входу "Установка в 0" в исходное состояние селектор 18, запретив тем самым прохождение импульсов эталонной частоты на счетчик 22. Кроме того, импульс переполнения (фиг, 2 н) установит в исходное состояние селектор 29, запретив прохождение импульсов эталонной частоты в счетчик 32. По заднему фронту импульса селектора 17 (фиг, 2 е) переключается триггер 26(фиг. 2 р), что является сигналом окончания измерительного цикла.Наличие второго интервального импульса в диапазоне измерения (в рассматриваемом случае - третьего) запоминается в селекторе 16 импульсов как "цель за стробом". Подекадный вывод информации об измеренном временном интервале и дополнительной информации о наличии "цели в стробе" и "цели за стробом" осуществляется путем подачи сигналов (фиг. 2 с,т,у) управления в двоичном коде соответственно на входные клеммы 2, 3, 4 преобразователя временных интервалов в код, Информация об отсутствии опорного и, соответственно, интервальных импульсов на входной клемме 6 после подачи импульса "Сброс" на клемму 7 хранится в селекторе 16 и сбрасывается при поступлении на входную клемму 6 хотя бы одного импульса.Последовательность вывода информации на выходные клеммы 35-38 о состоянии декад счетчика 21 после окончания измерительного цикла и о наличии "цели в стробе" и "цели за стробом" на выходной клемме 44 (фиг. 2 ф) представлена в табл. 2.Режимы измерения "До первой цели" и "До второй цели" отличаются от рассмотренного режима измерения "До последней цели" тем, что селектор 16 импульсов прекращает пропускать на селектор 18 и счетчик 22 импульсов "Сброс 2" соответственно после первого или после второго интервальных импульсов в диапазоне измерения,5 10 20 25 30 35 40 45 50 55 Режим "Самоконтроль" предназначен для автономной проверки работоспособности преобразователя временных интервалов путем измерения длительности нижней границы диапазона измерения. В данном режиме входных сигналов на клемме 6 быть не должно. На входы селекторов 17 и 18 подается постоянное напряжение с выхода дешифратора 14. По окончании импульса "Сброс" (фиг, 2 а) этим напряжением переключается селектор 17 и импульсы эталонной частоты поступают в счетчик 21. При этом формируется импульс (фиг, 2 е), который предназначается для запуска схемы формирования импульса "Строб" (фиг, 2 ж) или же может быть подан непосредственно на вход триггера 13. В этом случае число на выходах 35 - 38 и 40 - 43 будет равнс 6 Т.Использование вновь введенных элементов в предложенный преобразователь позволяет существенно повысить его надежность, так как позволяет значительно экономить время, а, следовательно, боевую технику, боеприпасы и позволяет сберечь людей при ведении боевых действий, корректирование огня артиллерийских и ракетных батарей, наведении на цели, реактивных установок с вертолетов и т.д, Кроме того, наличие режима "Самоконтроль" позволяет использовать интегральный преобразователь в качестве хронирующего счетчика импульсов или частотомера, диапазон измерения которого определяется объемами счетчиков 21 и 22, Подекадный вывод информации в двоичнодесятичном параллельно-последовательном коде и наличие вывода информации в двоичном кодс позволяют использовать микропроцессоры непосредственно для обработки информации, поступающей из интегрального преобразователя временных интервалов в код и, одновременно, индицировать результаты измерения на цифровомтабло,Формула изобретенияПреобразователь временных интервалов в код, содержащий генератор, первый и второй селекторы импульсов, первый триггер, первый выход которого соединен с первым ьходом первого селектора импульсов, элемент запрета, первый вход которого соединен с первым входом первого триггера и является первым входом преобразователя, первый счетчик, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности преобразователя, в него введены первый, второй и третий дешифраторы, элемент задержки, третий и четвертый селекторы импульсов, первый, второй и третий элементы И, второй и третий счетчики, мультиплексор, первый и
