Устройство для измерения временных параметров электромагнитных реле
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 864233
Авторы: Абросимов, Мышковский, Разгонов
Текст

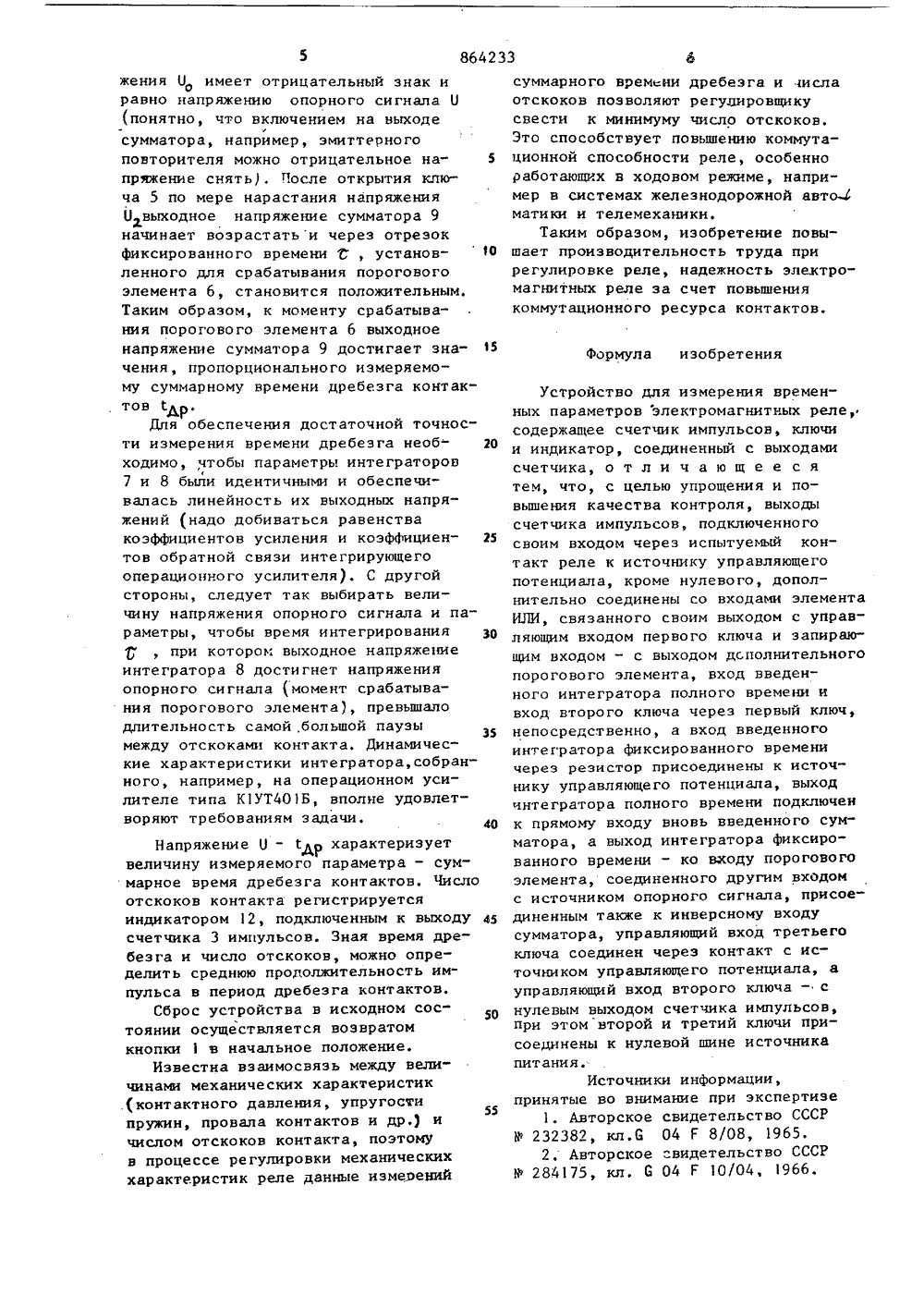

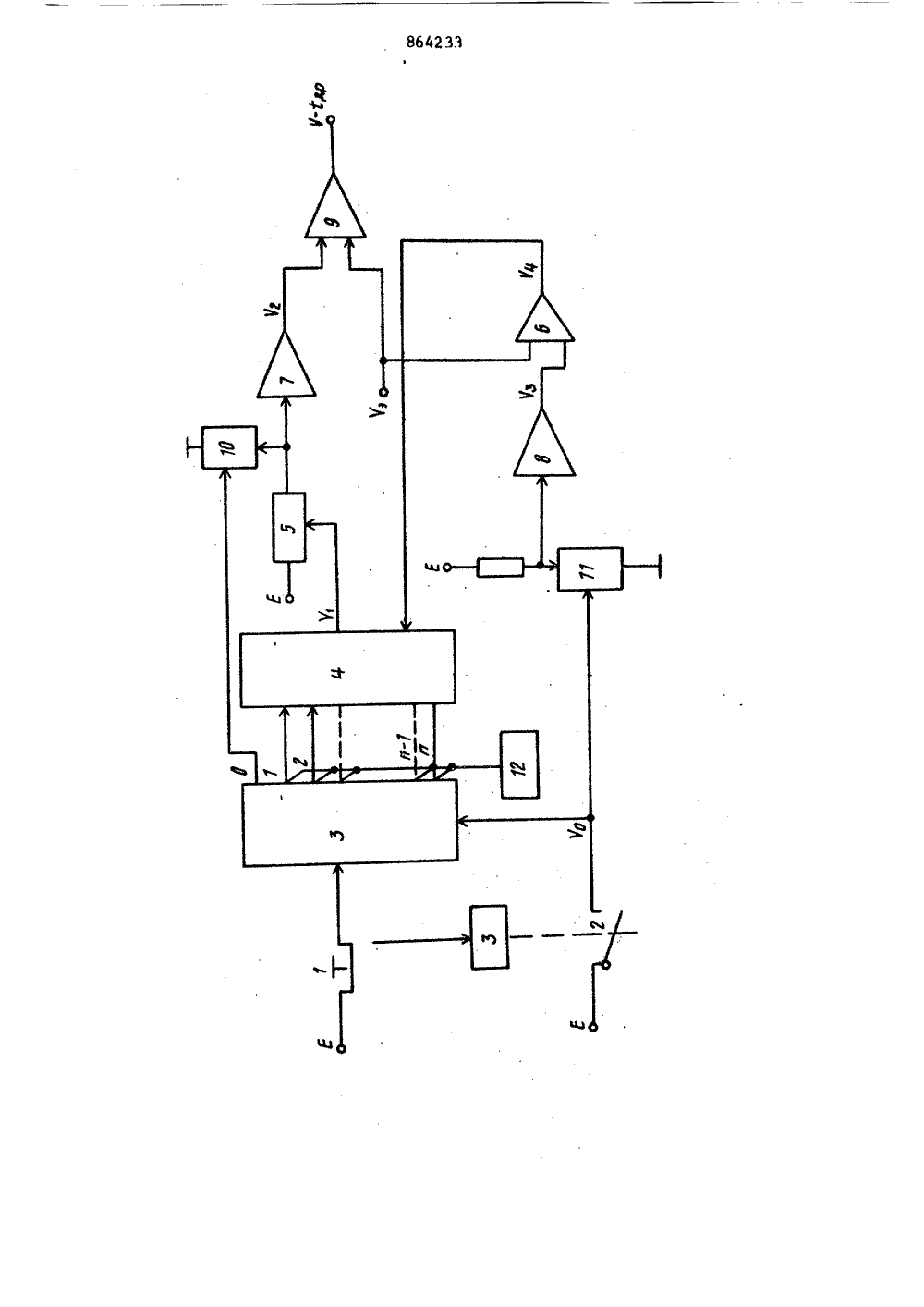

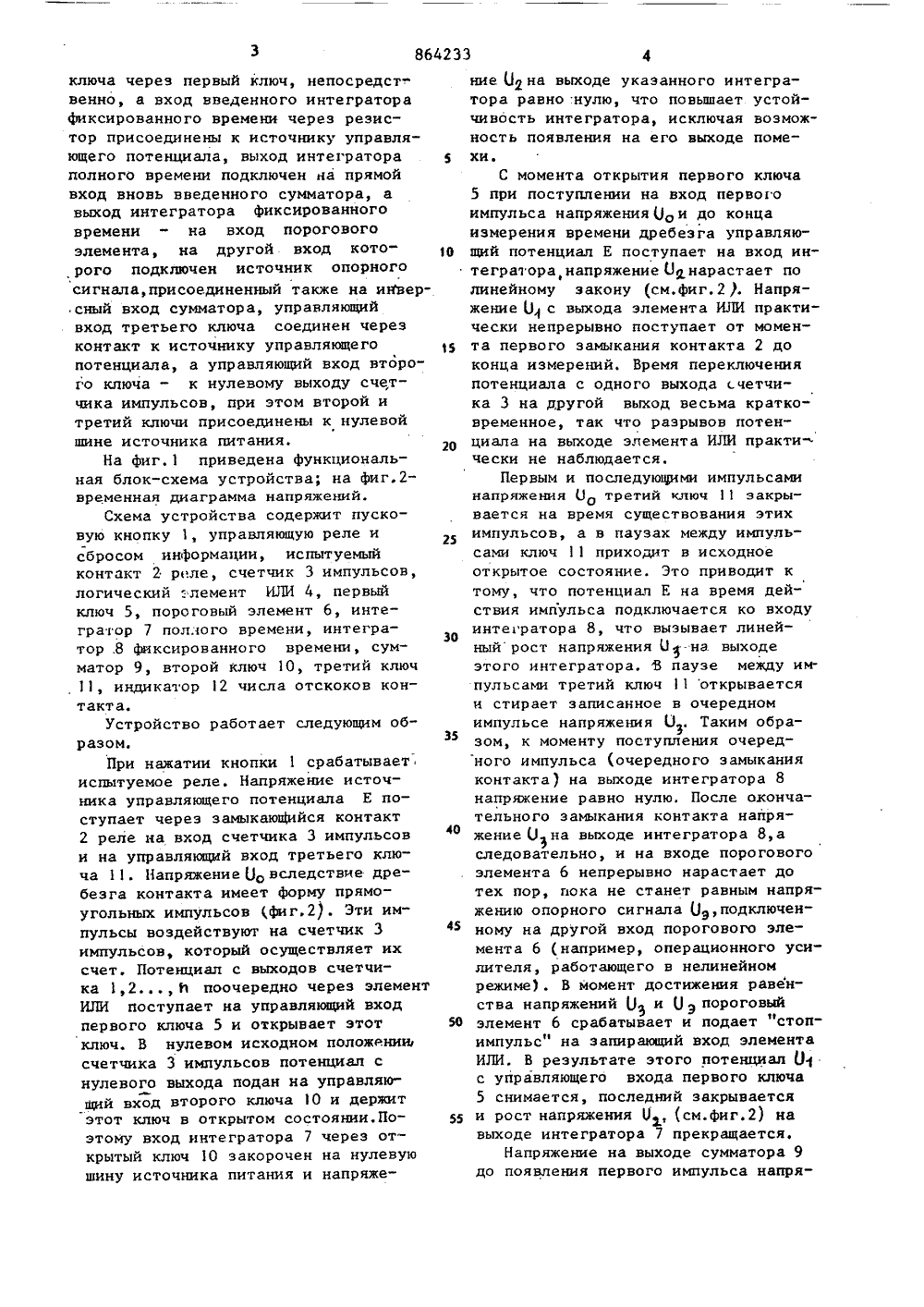

) Заявитель Днепропетровский институт инженеров транспорта им. М.И.Калинин ел надсадного 4) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕННЫХ ПАРАМЕТРОВ ЭЛЕКТРОМАГНИТНЫХ РЕЛЕения октакни норстройс эмерени Изобретение относится к электроизмерительной технике, в частностик устройствам измерения временных параметров электромагнитных реле,Известно устройство для измерениявременных параметров электромагнитных реле, содержащее ключ, индикатортока, формирователь, пороговый элементэлемент И и электронный секундомер,Оно позволяет измерять время срабатывания реле 1 ,Однако это устройство не способноизмерять время дребезга контактов.Наиболее близким по техническойсущности к изобретению является устройство, содержащее генератор импульсов переключения генератор импульсов счета, счетчики, 4 ормировате"ли. Оно предназначено для измервремени разбега, переключения ктов, срабатывания реле и времемального контактирования 2.Недостатками известного у тва являются невозможность и й временных параметров медленнодействующих реле, ке имеющих в кривой тока обмотки в процессе срабатывания реле характерного всплеска, который используется дпя формирования "стоп-импульса", а также сложность устройства.Цель изобретения - упрощение и повыщение качества контроля.Поставленная цель достигается тем, что в устройстве, содержащем счет чик импульс в, ключи й индикатор, соединенный с выходами счетчика импульсов, выходы счетчика импульсов, подключенного своим входом через испытуемый контакт рене к ксточнику управляющего по- тенциала, кроме нулевого, дополнительно соединены со входами взе" денного элемента ИШ, связанного сВоим выходом с управляющим входом первого ключа, а запирающим входом . выходом дополнительного порогового элемента,.вход введенного интегратора полного времени и вход второго86423 20 25 30 35 40 55 ключа через первый ключ, непосредственно, а вход введенного интеграторафиксированного времени через резистор присоединены к источнику управляющего потенциала, выход интегратораполного времени подключен на прямойвход вновь введенного сумматора, авыход интегратора фиксированноговремени - на вход пороговогоэлемента, на другой вход которого подключен источник опорногосигнала, присоединенный также на инверсный вход сумматора, управляющийвход третьего ключа соединен черезконтакт к источнику управляющегопотенциала, а управляющий вход второго ключа - к нулевому выходу счетчика импульсов, при этом второй итретий ключи присоединены к нулевойшине источника питания.На фиг.1 приведена функциональная блок-схема устройства; на фиг,2 временная диаграмма напряжений.Схема устройства содержит пусковую кнопку 1, управляющую реле исбросом информации, испытуемыйконтакт 2 реле, счетчик 3 импульсов,логический лемент ИЛИ 4, первыйключ 5, пороговый элемент 6, интегратор 7 полного времени, интегратор .8 фиксированного времени, сумматор 9, второй ключ 10, третий ключ11, индикатор 12 числа отскоков контакта.Устройство работает следующим образом,При нажатии кнопки 1 срабатываетиспытуемое реле. Напряжение источника управляющего потенциала Е поступает через замыкающийся контакт2 реле на вход счетчика 3 импульсови на управляющий вход третьего ключа 11. Напряжение Оо вследствие дребезга контакта имеет форму прямоугольных импульсов (фиг.2). Эти импульсы воздействуют на счетчик 3импульсов, который осуществляет ихсчет. Потенциал с выходов счетчика 1,2, И поочередно через элементИЛИ поступает на управляющий входпервого ключа 5 и открывает этотключ, В нулевом исходном положенивсчетчика 3 импульсов потенциал снулевого выхода подан на управляющий вход второго ключа 10 и держитэтот ключ в открытом состоянии.Поэтому вход интегратора 7 через открытый ключ 10 закорочен на нулевуюшину источника питания и напряже 3 4ние 0 на выходе укаэанного интегратора равно:нулю, что повышает устойчивость интегратора, исключая возможность появления на его выходе помехи.С момента открытия первого ключа 5 при поступлении на вход первого импульса напряжения Оои до конца измерения времени дребезга управляющий потенциал Е поступает на вход интегратора,напряжение Онарастает по линейному закону (см.фиг.2 ). Напряжение О, с выхода элемента ИЛИ практически непрерывно поступает от момента первого замыкания контакта 2 до конца измерений. Время переключения потенциала с одного выхода счетчика 3 на другой выход весьма кратковременное, так что разрывов потенциала на выходе элемента ИЛИ практи чески не наблюдается.Первым и последующими импульсами напряжения 0 третий ключ 11 закрывается на время существования этих импульсов, а в паузах между импульсами ключ 11 приходит в исходное открытое состояние. Это приводит к тому, что потенциал Е на время действия импульса подключается ко входу интегратора 8, что вызывает линейныйрост напряжения О.на выходе этого интегратора. В паузе между импульсами третий ключ 1 открывается и стирает записанное в очередном импульсе напряжения О . Таким образом, к моменту поступления очередного импульса (очередного замыкания контакта) на выходе интегратора 8 напряжение равно нулю. После окончательного замыкания контакта напряжение Она выходе интегратора 8,а следовательно, и на входе порогового элемента 6 непрерывно нарастает до тех пор, пока не станет равным напряжению опорного сигнала Цэ,подключенному на другой вход порогового элемента 6 (например, операционного усилителя, работающего в нелинейном режиме). В момент достижения равенства напряжений 0 и 0пороговый элемент 6 срабатывает и подает "стоп- импульс" на запирающий вход элемента ИЛИ. В результате этого потенциал О 1 с управляющего входа первого ключа 5 снимается, последний закрывается и рост напряжения О, (см.фиг.2) на выходе интегратора 7 прекращается.Напряжение на выходе сумматора 9 до появления первого импульса напряНапряжение О - Сдр характеризует величину измеряемого параметра - суммарное время дребезга контактов. Число отскоков контакта регистрируется индикатором 12, подключенным к выходу Ф 5 счетчика 3 импульсов. Зная время дребезга и число отскоков, можно определить среднюю продолжительность импульса в период дребезга контактов,Сброс устройства в исходном состоянии осуществляется возвратом кнопки 1 в начальное положение.Известна взаимосвязь между величинами механических характеристик (контактного давления, упругости55 пружин, провала контактов и др.) и числом отскоков контакта, поэтому в процессе регулировки механических характеристик реле данные иэмеэений 50 жения Оо имеет отрицательный знак и равно напряжению опорного сигнала О (понятно, что включением на выходе сумматора, например, эмиттерного повторителя можно отрицательное на пряжение снять), после открытия ключа 5 по мере нарастания напряжения О выходное напряжение сумматора 9 начинает возрастатьи через отрезок фиксированного времени, установ-О ленного для срабатывания порогового элемента 6, становится положительным. Таким образом, к моменту срабатывания порогового элемента 6 выходное напряжение сумматора 9 достигает зна" 15 чения, пропорционального измеряемому суммарному времени дребезга контактовДля обеспечения достаточной точности измерения времени дребезга необ" 2 О ходимо, чтобы параметры интеграторовс7 и 8 были идентичными и обеспечивалась линейность их выходных напряжений (надо добиваться равенства коэффициентов усиления и коэффициен тов обратной связи интегрирующего операционного усилителя). С другой стороны, следует так выбирать величину напряжения опорного сигнала и параметры, чтобы время интегрирования ЗО, при котором выходное напряжение интегратора 8 достигнет напряжения опорного сигнала (момент срабатывания порогового элемента), превышало длительность самой, большой паузы между отскоками контакта. Динамические характеристики интегратора, собранного, например на операционном усилителе типа К 1 УТ 401 Б, вполне удовлетворяют требованиям задачи.4 О суммарного времени дребезга и гисла отскоков позволяют регулировщику свести к минимуму число отскоков. Это способствует повышению коммутационной способности реле, особенно работающих в ходовом режиме, например в системах железнодорожной авто-г матики и телемеханики.Таким образом, изобретение повышает производительность труда при регулировке реле, надежность электромагнитных реле за счет повышения коммутационного ресурса контактов.формула изобретенияУстройство для измерения временных параметров электромагнитных реле,содержащее счетчик импульсов, ключии индикатор, соединенный с выходамисчетчика, о т л и чающее с ятем, что, с целью упрощения и повышения качества контроля, выходысчетчика импульсов, подключенногосвоим входом через испытуемый контакт реле к источнику управляющегопотенциала, кроме нулевого, дополнительно соединены со входами элементаИЛИ, связанного своим выходом с управляющим входом первого ключа и запирающим входом - с выходом дополнительногопорогового элемента, вход введенного интегратора полного времени ивход второго ключа через первый ключ,непосредственно, а вход введенногоинтегратора фиксированного временичерез резистор присоединены к источнику управляющего потенциала, выходчнтегратора полного времени подключенк прямому входу вновь введенного сумматора, а выход интегратора фиксированного времени - ко входу пороговогоэлемента, соединенного другим входомс источником опорного сигнала, присоединенным также к инверсному входусумматора, управляющий вход третьегоключа соединен через контакт с источником управляющего потенциала, ауправляющий вход второго ключа - снулевым выходом счетчика импульсов,при этом второй и третий ключи присоединены к нулевой шине источникапитания.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРВ 232382, кл.С 04 Г 8/08, 1965.2, Авторское "видетельство СССРВ 284175 ф кл,04 Г 101041966.2 Составитель Н.Медведеваактор С.Лыкова ТехредМ.Рейвес Корректор О,Била каэ лиал ППП "Патент", г. Ужгород, ул. Проект 782/69 ВНИИПИи13035,Тираж 460 . Подписное сударствеиного комитета СССР делам иэобретеиий и открытий осква, Ж, Рауаская наб., д. 4
