Барабанный фоторегистратор ждущего типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 172189
Автор: Организаци
Текст

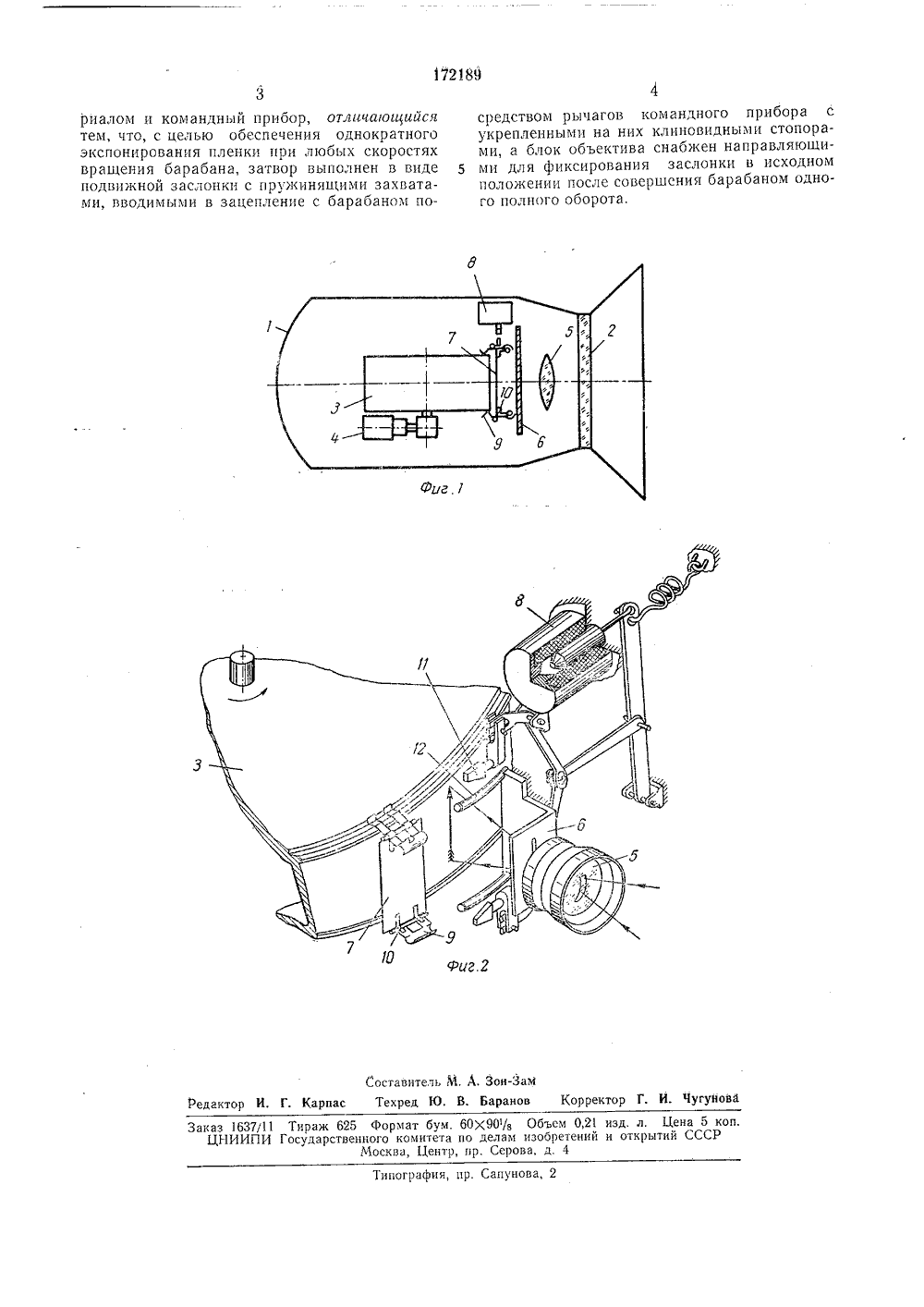

Союз Советских Социелистииеских РеспубликГосудеРстБеняый ко;4 итет лэ делей из б 1е". ении и отк"-тик СССРДата опубликования описания 21.И 1.19 б 5 мЪ " ", - "- О, А. Соколов, А, А. Рогов, С. В, Золотов и В, А. Фомин%-ы: Авторыизобретения Заявитель Организация Государственного комитета по оборонной технике СССР БАРАБАННЫЙ ФОТОРЕГИСТРАТОР ЖДУЩЕГО ТИПА Подггисггггя гругггга И 285 Известные фоторегистраторы ждущего типа с вращающимся барабаном не позволяют получить однократное экспонирование на пленке при полном обороте барабана.В предлагаемом барабанном фоторегистраторе затвор выполнен в виде подвижной заслонки с пружинящими захватами, вводимыми в зацепление с барабаном посредством рычагов командного прибора с укрепленными на нцх клиновидными стопорами, а блок объектива снабжен направляющими для фиксирования заслонки в исходном положении после совершения барабаном одного полного оборота, что обеспечивает однократность экспонирования при любой скорости вращения барабана.На фиг. 1 дана общая схема устройства; на фиг, 2 - узел затвора.Подводный барабанный фоторегистратор состоит из герметического корпуса 1 с иллюминатором 2, барабана 3 с электроприводом 4, объектива 5, щелевой диафрагмы б, заслонки 7 и электромагнитного механизма срабатывания 8 (командный прибор),Перед съемкой с помощью электропривода 4 раскучивается барабан 3. Одновременно с инициированием явления на электромагнитный механизм срабатывания 8 подается кратковременный командный сигнал, после чего освобождается заслонка 7, которая с помощью лапок 9 и пружин 10 прижимается к барабану и вращается вместе с ним, а электромагнитный механизм возвращается в исходное положение, Светочувствительная пленка нли 5 бумага, приклепленная к внешней поверхностибарабана, открывается ц на нее через объектив 5 и щелевую диафрагму б проектируется поперечный элемент изображения снимаемого явления. За счет вращения барабана ц двцже ния кавитирующего тела производится развертка изображения во времени. При совершении одного полного оборота барабана лапки 9 наезжают на клиновидные стопоры 11, откимаются ог барабана и прижимаются к 15 неподвижным направляющим 12. Заслонкаостанавливается, а барабан продолжает вращаться до выключения электропривода.Таким образом, с помощью подвижной заслонки и электромагнитного механизма сра батывания обеспечивается однократность экспонирования при лгобой скорости вращения барабана. Предмет изобретения25 Барабанный фоторегистратор ждущего типа, например для подводных съемок кавитационных явлений, возникающих при движении тел в жидких средах, содеркащий блок объектива со щелевой диафрагмой, вращаю щийся бараоан со светочувствительным мате172189 фиг. 3 Составитель М, А. Зои-ЗаМдактор И. Г. Карпас Техред Ю. В, Баранов Корректор Г. И. Чугуйовй Объем 0,2 изд, л, Цена 5 копзобретений и открытий СССР , д. 4 Заказ 1637/11 Тираж 625 Формат бум, 60 Х 90/8 ЦНИИПИ Государственного комитета по делам Москва, Центр, пр. Серопография, пр. Сапунова, 2 риалом и командный прибор, отличавшийся тем, что, с целью обеспечения однократного экспонирования пленки при любых скоростях вращения барабана, затвор выполнен в виде подвижной заслонки с пружинящими захватами, вводимыми в зацепление с барабаном посредством рычагов командного прибора с укрепленными на них клиновидными стопорами, а блок объектива снабжен направляющи ми для фиксирования заслонки в исходномположении после совершения барабаном одного полного оборота.
СмотретьЗаявка
903641
Организаци Государственного комитета оборонной технике СССР
МПК / Метки
МПК: G03B 39/04, G03B 9/08
Метки: барабанный, ждущего, типа, фоторегистратор
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-172189-barabannyjj-fotoregistrator-zhdushhego-tipa.html" target="_blank" rel="follow" title="База патентов СССР">Барабанный фоторегистратор ждущего типа</a>
Барабанный тормоз нормально разомкнутого типа с плавающими колодками
Номер патента: 1214957
Опубликовано: 28.02.1986
Автор: Филиппов
МПК: F16D 51/14
Метки: барабанный, колодками, нормально, плавающими, разомкнутого, типа, тормоз
...фиг,3 - разрез А-А на фиг.2,Барабанный тормоз (,фиг.1) состоит из тормозной колодки, выполненной в виде кольцевой пружины 1 изупругого листового материала с высо коизно со ст ой кой поверхностью тр ения, тормозного вращающегося барабана 2, снабженного изнутри сплоп 5 ной фрикционнай накладкой 3, неподвижной опоры 4 с упором и разжимающего приводного элемента 5,Пружина 1 контактирует концами супором неподвижной опорой 4 и на 1 Оправляющим эксцентриком 6 препохраняется от смещения, Разжимаюцийприводной элемент 5 находится впостоянном контакте с концами пружины 1 (под действием силы упруго 1 гсти последней) и предназначенразжимать концы пружины в тангеп".циальном направлении, Приводнойэлемент 5 представляет собойпневмогидроцилиндр либо...
Барабан для сборки покрышек типа “р
Номер патента: 524348
Опубликовано: 30.12.1982
Авторы: Ечин, Морозов, Соколова
МПК: B29H 17/16
Метки: барабан, покрышек, сборки, типа
...до конечного диаметров.С этой же целью в боковых частях пружины 2 установлены эластичные шнуры4, На секторах, в направляющих пазах,установлены пружинные рычаги 5 с ра-диусом кривизны, соответствующимсложенному положению секторов 1.Один конец пружинных рычагов 5 закреплен в теле сектора с возможностьюповорота зачеканен в гнезде, адругой расположен в соответствующемпазу соседнего сектора, Заделка концов рычагов 5 чередуется попарно вовнутреннюю и наружную стороны,Нижняя часть витков пружины 2 выполнена вогнутой так, что обеспечивается центрирование рычагов 5 в направляющих пазах сектораНа наружной поверхности пружины2 и державок 3 устанавливается эластичная оболочка (на фигурах не показана),Барабан работает следующим...
Барабан для сборки покрышек типа “р”
Номер патента: 593382
Опубликовано: 30.04.1994
Авторы: Бекин, Морозов, Петерсон
МПК: B29D 30/24
Метки: барабан, покрышек, сборки, типа
БАРАБАН ДЛЯ СБОРКИ ПОКРЫШЕК ТИПА "Р" по авт. св. N N 524348, отличающийся тем, что, с целью увеличения коэффициента раскрытия барабана, поперечные направляющие пазы выполнены чередованием сквозных профильных пазов с переменным радиусом кривизны и пазов с постоянным радиусом кривизны.
Подъемный механизм, преимущественно с ручным приводом, с барабаном, оборудованным механизмом одностороннего вращения
Номер патента: 114849
Опубликовано: 01.01.1958
Метки: барабаном, вращения, механизм, механизмом, оборудованным, одностороннего, подъемный, преимущественно, приводом, ручным
...барабана в сторону спуска груза при отсутствии отдельных тормозных устройств, применено размещенное между барабаном и приводящим его во вращение зубчатым колесом второе устройство одностороннего вращения. Ролики госледнего находятся под воздействием выступающих элементов зубчатого колеса.На чертеже изображсн продольный разрез подъемного механизма.Барабан 1 монтирован подвижно на валу 2 и снабжен втулкой 3, несущей на себе опорные пластинки 4 для роликов 5. Последние находятся под воздействием выступов б зубчатого колеса 7, также насаженного на вал 2 подвижно,При спуске груза 8 выступы б, в случае вращения зубчатого колеса 7 против часовой стрелки, расклинивают ролики 5 и тем самым обеспечивают вращение барабана с соответствующей...
Способ муфельного обогрева корпуса печи барабанного типа
Номер патента: 415473
Опубликовано: 15.02.1974
Метки: барабанного, корпуса, муфельного, обогрева, печи, типа
...3 к горизонтальной осп, коТОРЫй РСГУЛИРУ 10 Т В ЗДВИСИМОСТИ ОТ ТСПЛОтворной способности топлива и исходных егопардмстроз (расхода, ддвлсцця, скорости цстсецпя ц др.), д также с возможцост ю новорота горелок д о 1 носитсльцо осц 6.Оси б горелок д принудительно приводятв движение с помощью устройства, обсспечи 1 О вающего поворот горелок в пределах заданного сектора а с определенной скоростью пере.мещения пламени, при которой зону нацвысцпх температур, образуемую открытым пламенем, непрерывно перемещают под вра.15 щающимся барабаном 1. Указанная зона описывает спиралевидную поверхность нагреваца цилиндре барябднд таким образом, чтобыпри последуоцих оборотах бдрдбяцд це происходило взаимное положение аналогичных20 спиилсвидцых...
