Установка для испытания материалов на ударную усталость

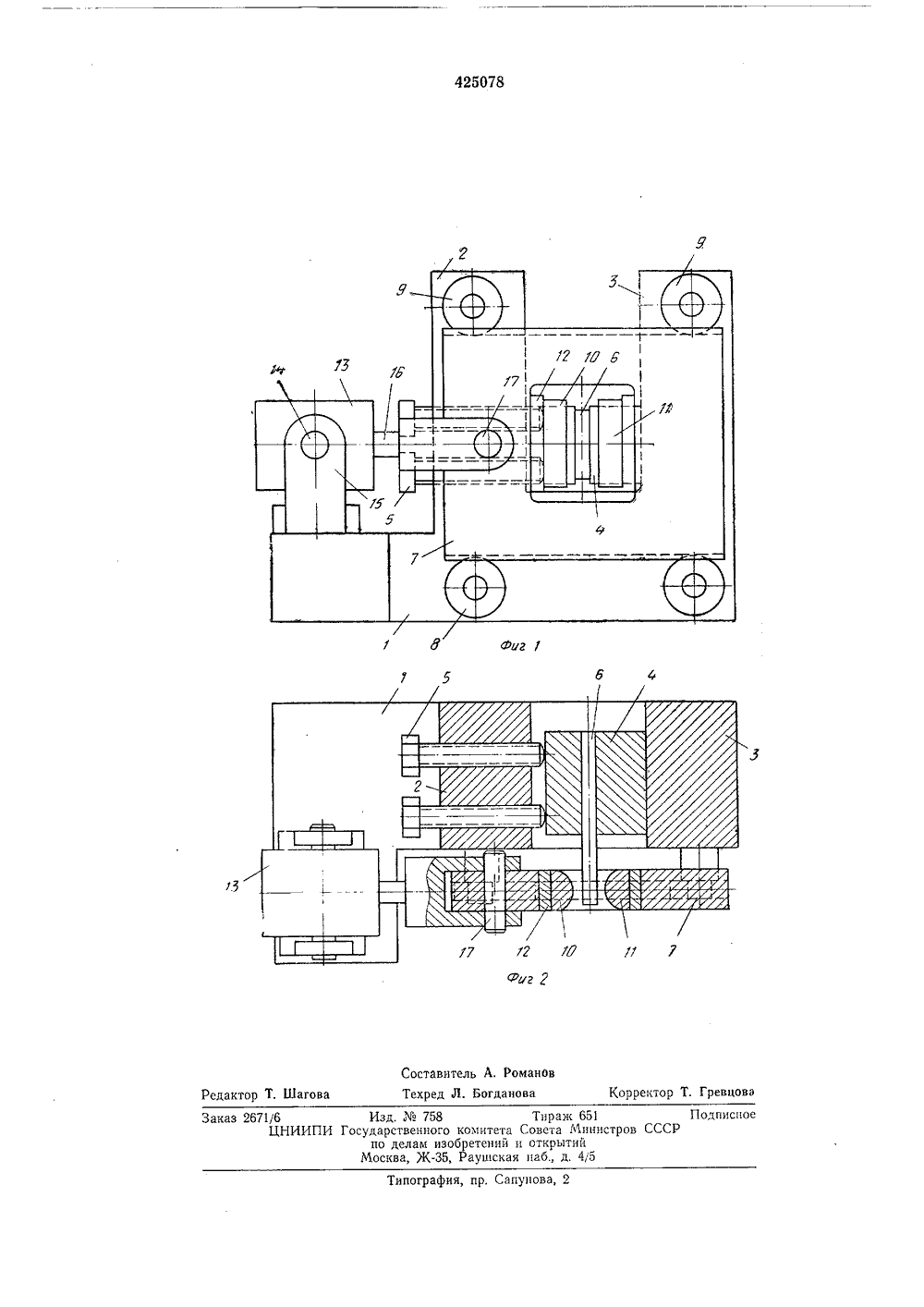

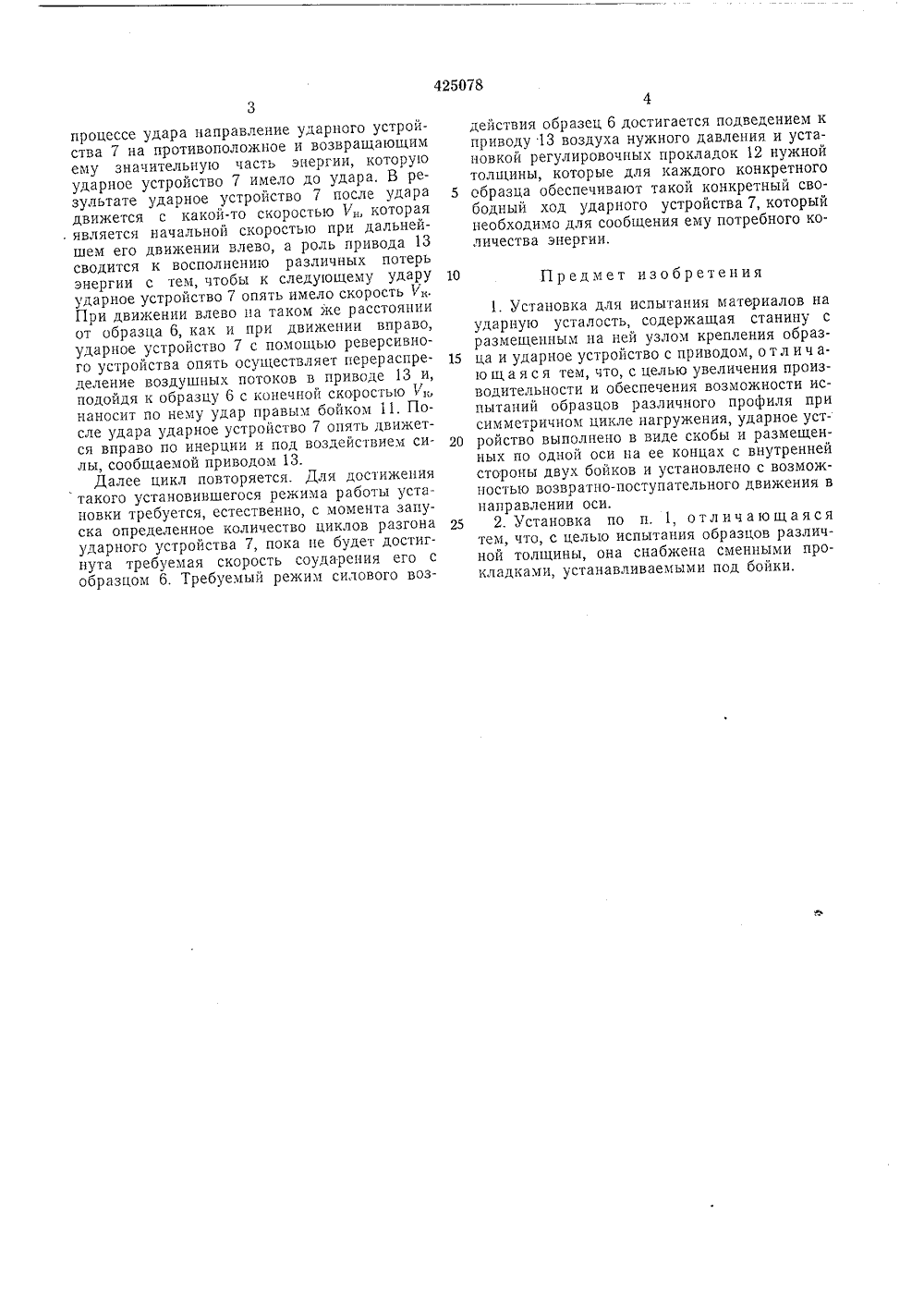

(1 ц 425 О 78 ОПИСАН И ЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик61) Зависимое от авт. свидетельства 21) 1776501/25-28 51) М. 1(л, 6 Ои 3,13 2) Заявлено 24,04 аявки е с п исоединением осударственный иомитеСовета Министров СССРоо делаи изобретенийи отнрытнйо 3 юллетень15 ата опубликования описания 24.09.7. Шульгино 1) Заявител ст проблем 54) УСТАНО НДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОДАРНУЮ УСТАЛОСТЬ Изобретение касается определения механических свойств материалов.Известны установки для испытания материалов на ударную усталость, содержащие станину с размещенным на ней узлом крепления образца и ударное устройство (бабу) с приводом, в которых нагружение образца осуществляется за счет энергии удара падающего груза, а возможность испытаний при симметричном цикле деталей простой формы (плоские образцы) обеспечивается поворотом образца на 180 после каждого удара.Производительность труда на таких установках мала. Кроме того, испытаниям подвергаются лишь детали простой формы.Предлагаемая установка отличается тем, что ударное устройство выполнено в виде скобы и размещенных по одной оси на ее концах с внутренней стороны двух бойков и установлено с возможностью возвратно-поступательного движения в направлении оси, Кроме того, установка может быть снабжена сменными прокладками, устанавливаемыми под бойки, позволяющими проводить испытания образцов или деталей различных толщин.На фиг. 1 изображена предлагаемая установка, общий вид; на фиг. 2 - то же, вид сверху. Установка содержит станину 1, представля щую собой плиту с вертикальными стойкам чности АН Украинской СС 2.и 3, между которыми с помощью прижимных планок 4 и болтов 5 закрепляется образец 6, ударное устройство 7, имеющее направляющие пазы, в которые заходят нижние 8 и 5 верхние 9 направляющие ролики. Осц роликовкрепятся непосредственно к станине. Ударное устройство 7 выполнено в виде скобы и размещенных по одной оси на ее концах с внутренней стороны левого бойка 10 и правого бойка 0 11. Под бойки 10 и 11 установлены необходимой для каждого конкретного случая толщины сменные прокладки 2. Привод 13 с помощью нгарциров 14 закреплен па опоре 15, а шток 16 привода соединен с ударным устройством 7 5 посредством шарнира 17.Ударное устройство 7 движетсй вправо поинерции и под воздействием силы, сообщаемой приводом 13. На определенном расстоянии от образца 6 ударное устройство 7 с по мощью реверсивного устройства осуществляетперераспределение воздушных потоков в приводе 13, в результате чего к моменту удара левым бойком 1 О по образцу 6 давление по обе стороны поршня привода 13 прпблизи тельно выравнивается, и удар наносится фактически только за счет сил инерции ударного устройства 7, встретившегося с образцом 6 с какой-то конечной скоростью 1 Р,Образец 6 является активным звеном в кп цематической схеме установки, изменяющим в3процессе удара направление ударного устроиства 7 на противоположное и возвращающим ему значительную часть энергии, которую ударное устройство 7 имело до удара. В результате ударное устройство 7 после удара движется с какой-то скоростью Р, которая . является начальной скоростью при дальнейшем его движении влево, а роль привода 13 сводится к восполнению различных потерь энергии с тем, чтобы к следующему удару ударное устройство 7 опять имело скорость У,. При движении влево па таком же расстоянии от образца 6, как и при движении вправо, ударное устроиство 7 с помощью реверсивного устройства опять осуществляет перераспределение воздушных потоков в приводе 13 и, подойдя к образцу 6 с конечной скоростью Р, наносит по нему удар правым бойком 11, После удара ударное устройство 7 опять движется вправо по инерции и под воздействием силы, сообщаемой приводом 13.Далее цикл повторяется. Для достижениятакого установившегося режима работы установки требуется, естественно, с момента запуска определенное количество циклов разгона ударного устройства 7, пока не будет достигнута требуемая скорость соударения его с образцом 6, Требуемый режим силового воз 425078действия образец 6 достигается подведением к приводу 13 воздуха нужного давления и установкой регулировочных прокладок 12 нужной толщины, которые для каждого конкретного5 образца обеспечивают такой конкретный свободный ход ударного устройства 7, который необходимо для сообщения ему потребного количества энергии.10Предмет изобретения1. Установка для испытания материалов наударную усталость, содержащая станину с размещенным на ней узлом крепления образ ца и ударное устройство с приводом, отл ич аю щ а я с я тем, что, с целью увеличения производительности и обеспечения возможности испытаний образцов различного профиля при симметричном цикле нагружения, ударное уст ройство выполнено в виде скобы и размещенных по одной оси на ее концах с внутренней стороны двух бойков и установлено с возможностью возвратно-поступательного движения в направлении оси.25 2. Установка по п. 1, отличающаясятем, что, с целью испытания образцов различной толщины, она снабжена сменными прокладками, устанавливаемыми под бойки.425078 Составитель А. РомановРедактор Т, Шагова Техред Л. Богданова Корректор Т. Гревцов ПодписноСР аказ 2671/6ЦНИИ Типография, пр. Сапуно Изд.758Государственного комитета по делам изобретенийМосква, Ж, Раушская Тираж 651овета Мпнистрооткрытийаб., д. 4/5
