Стенд для статического испытания на усталостную прочность зубьев сухарей

Номер патента: 455270

Авторы: Амирбеков, Бабаев, Башиев

ZIP архив

Текст

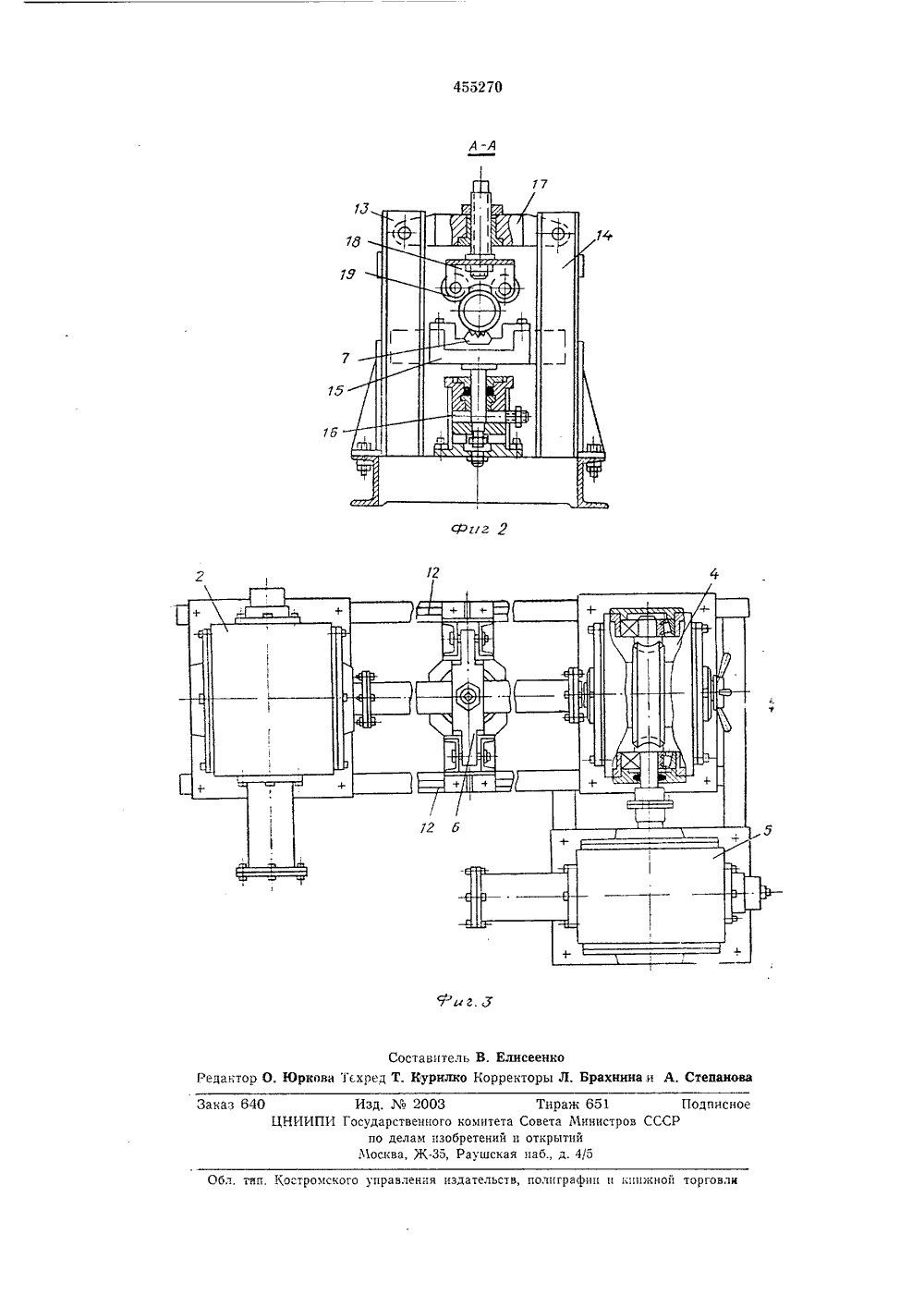

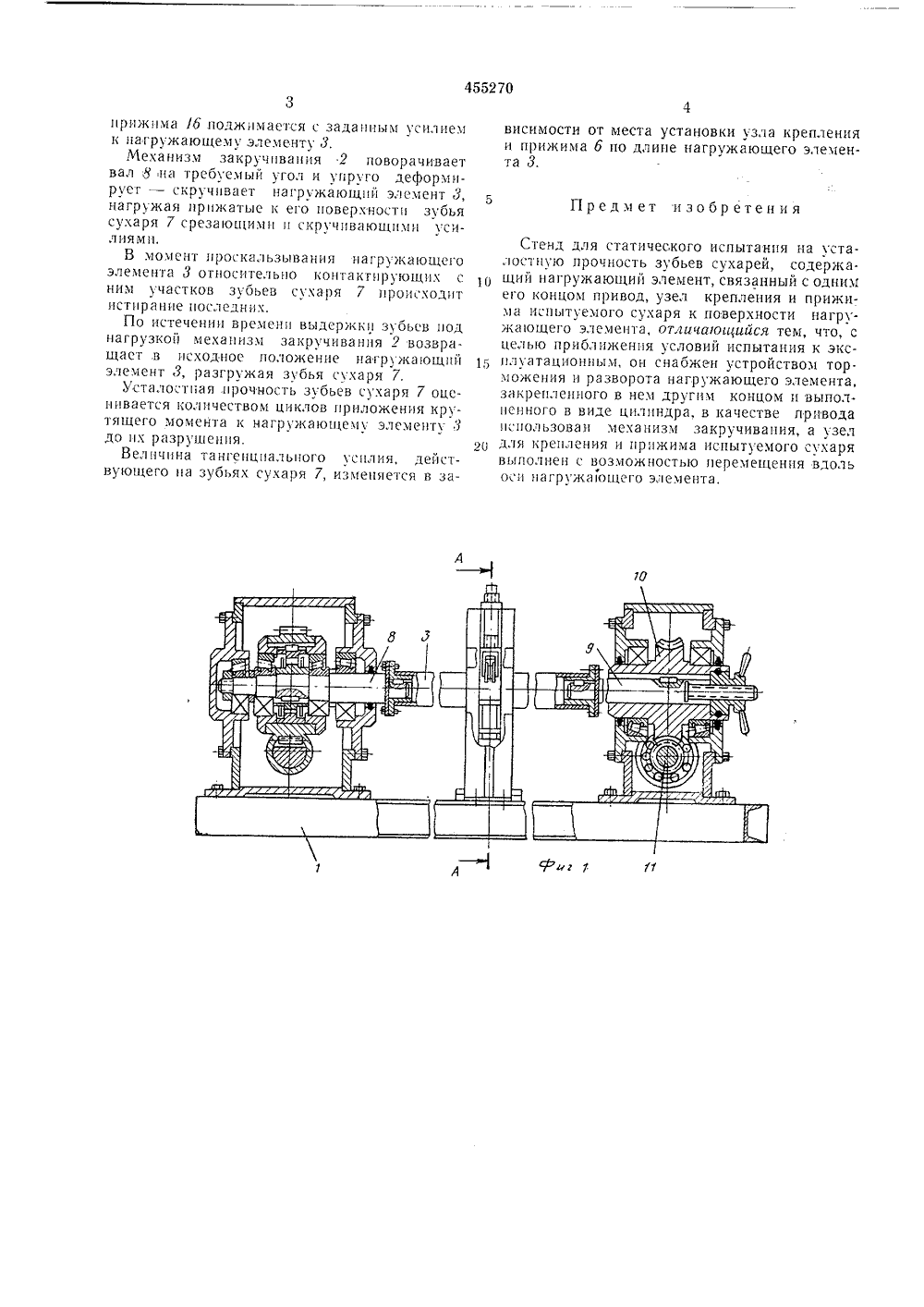

455270 Союз Советскии Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 24,05.71 (21) 1662272/25-28 51) Ч.Кл, С 01 п 3/34 присоединение заявки сударстеенный комитетовета Министров СССРаа делам изобретенийи открытии(54) СТЕНД ДЛЯ СТАТИЧЕСКОГО ИСПЫТАНИЯЛ УСТАЛОСТНУ 1 О ПРОЧНОСТЬ ЗУБЬЕВ СУХАРЕЙ словий Цель изобретения испытания к эксплуатЭто достигается теъ ройством торможени щего элемента, зак концом и выполненно честве привода испол вация, а узел крецле мого сухаря выполне мещенця вдоль осцНа фиг. 1 схематич- прцолцжеццеационным. , что стенд снабя и разворота ца реплецного в не го в виде цилицьзован механизм цця и прижима ц с возможцост цагружающего ески цзображе жен уст- гружаюи дргим дра, в ка закручи- испытуеью пере- элемента.предла Изооретен:е касается исследования прочностных свойств изделий.Известны стенды для статического испытания ца усталостную прочность зубьев сухарей, содержащие нагружающий элемент в виде прямоугольного стержня, связанньш с одним его концом привод, узел крепления и прижима испытуемого сухаря к поверхности нагружаю- щего элемента. Однако в этих стендах зубья испытуемого сухаря нагружаются лишь срезающими усилиями ц претерпевают в основном деформации изгиба илц среза, что не воспроизводит реальных условий эксплуатации сухарей бурильных и цасосно-компрессорных ключей, применяемых в нефтяной промышленности ц работаюцих в условиях деформации среза, скручивания, а также подвергающихся истнрацию. гаемый стенд: на фцг. 2 - сечение цо Л - ;1 а фиг. 1; на фиг, 3 - стенд, вид сверху.Стенд содержит раму 1, на котороц размешены механизм закручивания 2 нагружающего элемента 3, выполненного в виде трубы цилиндр:ческой формы, устройство торможения и разворота 4 нагружающего элемента 3, связанное с приводным механизмом 5, узел крепления и прижима 6 испытуемого сухаря 7.Механизм закручивания 2 выполнен, например, в виде зубчато-реечного механизма на чертеже подробно це показан), к валу 8 которого крепится один конец нагружающсго элемента 3, Второй конец нагружающего элемента 3 крепится к валу 9 устройства торможения и разворота 4, выполненного в виде само- тормозящей червячной пары, колесо 10 которой крепится на валу 9, а червяк 11 связан с приводным механизмом 5.Узел крепления и прижима 6 выполнен с возможностью перемещения вдоль оси нагружаю- щего элемента 3 по пазам 12 и в виде двух направляющих 13, 14, с которыми связан цолзуц 16 с закрепленным ца нем сухарем 7, опирающийся на гидродомкрат прпжцма 16.Направляющие 13, 14 соединены откидной траверсой 17 с опорным люнетом 18 и вращающимися ролцкамц 19.Работает стенд следующим образом. Испытуемый сухарь 7 с помощью гидродомкрата455270 ко прижима 16 поджимается с заданным усилием к нагружающему элементу 3.Механизм закручивания 2 поворачивает вал 3 на требуемый угол и упруго деформирует - скручивает нагружающцй элемент д, нагружая прижатые к его поверхности зубья сухаря 7 срезающими ц скручцвающнми усилиями.В момент прокальзывания нагрукающего элемента 3 относительно контактирующих с ним участков зубьев сухаря 7 проиходит истцрацпе последних.По истечении времени выдержки зубьев под нагрузкоц механизм закручивания 2 возвращает в исходное положение нагружающий элемент 3, разгружая зубья ухаря 7.Усталот ая прочность зубьев сухаря 7 оценивается количеством циклов приложения крутящего момента к нагружающему элемецтудо цх разрушения.Величина тангецццальцого усилия, действующего на зубьях сухаря 7, изменяется в зависимости от места установки узла крепленияи прижима б по длине нагружающего элемента 3. Предм ет и зобр етен ня Стенд для статического испытания на усталостцую прочность зубьев сухарей, содержащий цагружающий элемент, связанный с одним его концом привод, узел крепления и прижима испытуемого сухаря к поверхности нагружающего элемента, отличаощийся тем, что, с целью прибликения условий испытания к эксплуатационным, он снабжен устройством тор. можеция и разворота нагружающего элемента, закрепленного в нем другим концом и выполненного в виде цилиндра, в качестве привода цпользован меанизм закручивания, а узел для крепления и прижима испытуемого сухаря выполнен с возможностью перемещения вдоль ои цагрукающего элемента.455270сРпг 2 129 и 2. 3Составитель В. Елисеенко Редактор О. Юрковн Тсхред Т. Курклко Корректоры Л. Брахнина и А. Степанова Заказ 640 Изд. ЛЪ 2003 Тираж 651 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытийМосква, Ж.35, Раушская наб., д. 4/5Обл, тип. Костромского управления издательств, полиграфии н книжной торговли

Смотреть

Заявка

1662272, 24.05.1971

ПРЕДПРИЯТИЕ ПЯ М-5357

БАБАЕВ С. Г, АМИРБЕКОВ Ф. Т, БАШИЕВ АСКАР АСКЕРОВИЧ

МПК / Метки

МПК: G01N 3/34

Метки: зубьев, испытания, прочность, статического, стенд, сухарей, усталостную

Опубликовано: 30.12.1974
