Установка для механических испытаний микрообразцов

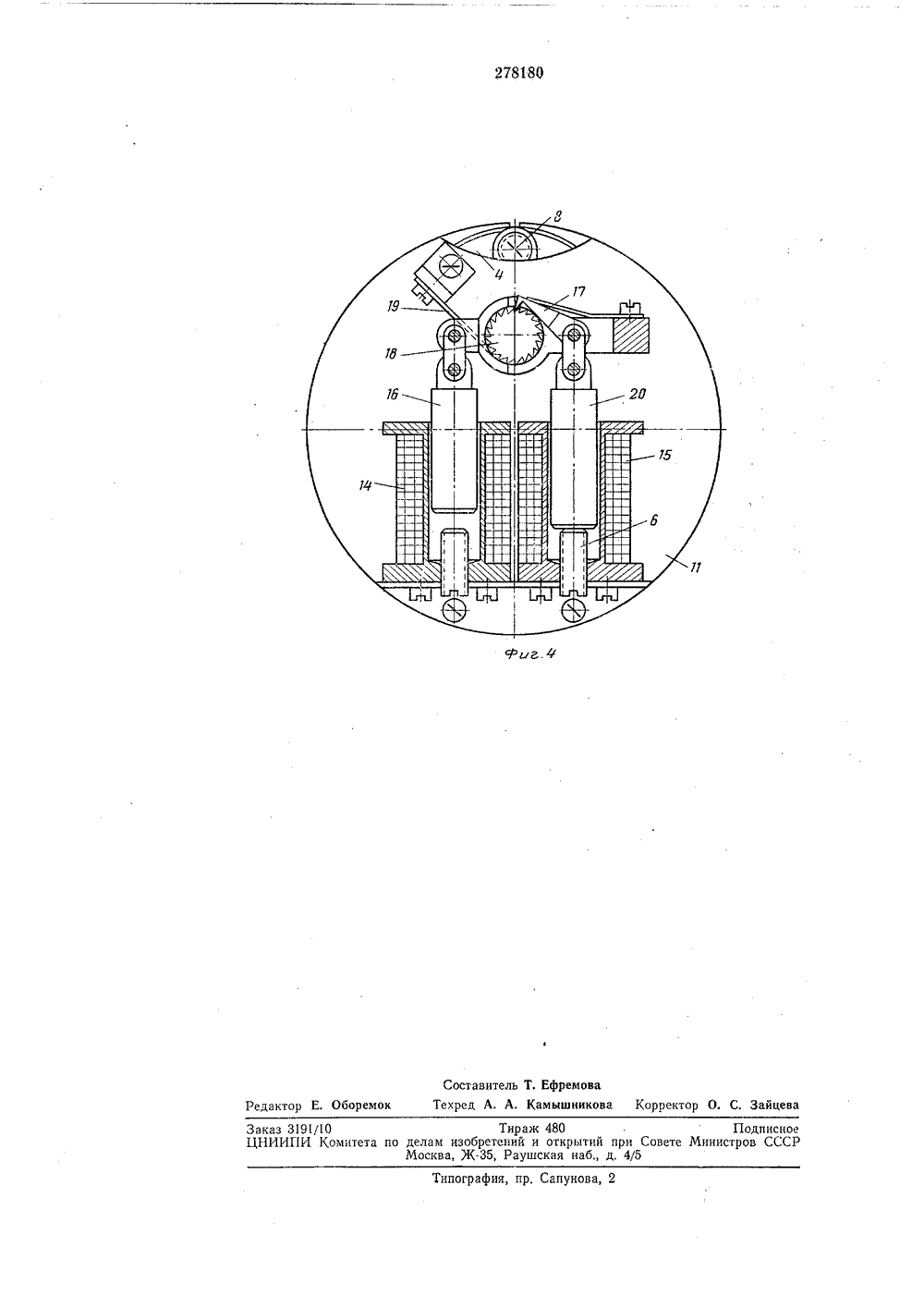

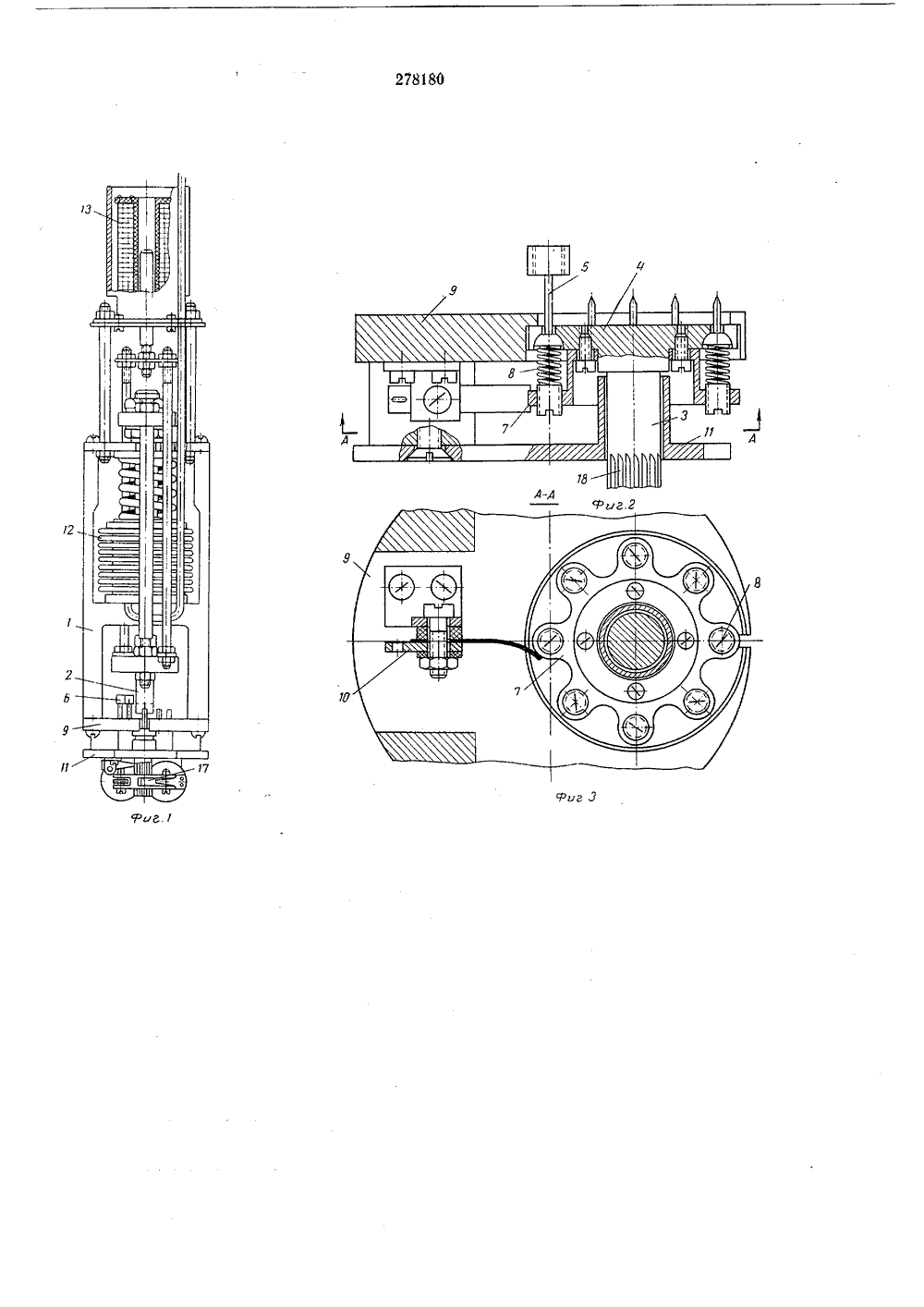

0 ОПИ САН И ИЗОБРЕТЕНИ Союз Советсних Социалистических РеслублинК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства,1968 ( 1,249038/25-28 Заявле вкис присоединением Комитет по деламзобретений и открытилри Совете Министров Приоритет 3 08 251.1 (088.8,1970. Бюллетень М публиковано 05.Ч ата опубликования описания 10.Х 1,197 1 т .Т; Йа е т Авторыизобретен, А, Наскидашвили, Э. С, Лапиа и Д. Г. Кацита Институт физики АН Груской ССР явите ИСПЫТАН УСТАНОВКА ДЛЯ МЕХАНИЧЕСК МИКРООБРАЗЦОд ния. На фиг, 1 изобраи вид; на фиг. 2 - мех вид сбоку; на фиг, 3 фиг, 2; на фиг. 4 - м Установка содержит выполненную В виде нИзвестная установка для механических испытаний микрообразцов содержит испытательную камеру, корпус .нагружающего устройства, взаимодействующий с ним верхний захват, механизм подачи образцов, выполненный 5 в виде вращающегося вала с диском, имеющим гнезда для образцов, и взаимодействующий с валом механизма подачи образцов механизм поворота.Предлагаемая установка отличается тем, 10 что механизм подачи образцов снабжен связанной с диском шайбойнесущей устройства для фиксации головок образцов, размещенные напротив гнезд диска, поверхность которых выполнена в соответствии с формой головок испытуемых образцов.Предлагаемая установка отличается также и тем, что она снабжена размещенным на корпусе,нагружающего устройства сигнализатором для регистрации установки испытуемого образца в верхний захват, срабатывающим при повороте механизма подачи образцов. Эти отличия позволяют повысить точность испытаена установка, общийнизм подачи образцов,- разрез по А - А наханизм поворота.испытательную камеру,изкотемпературного ка нала атомного реактора, подвешиваемыи в нем корпус 1 нагружающего устройства, взаимодействующий с корпусом 1 верхний захват 2, механизм подачи образцов, выполненный в виде вращающегося вала 3 с диском 4, имеющим гнезда для образцов, поверхности которых имеют форму головок испытуемых образцов 5, и взаимодействующий с валом механизма подачи образцов механизм 6 поворота, Механизм подачи образцов снабжен связанной с диском 4 шайбой 7, несущей устройства 8 для фиксации головок образцов, размещенные напротив гнезд диска.На держателе 9 корпуса нагружающего устройства размещен выполненный в виде блока контактов сигнализатор 10 для регистрации установки испытуемого образца в верхний захваг, срабатывающий при повороте механизма подачи образцов.Установка работает следующим образом, Испытуемые образцы закладывают в гнеза диска механизма подачи образцов, взаимодействующего с корпусом нагружающего устройства, осевое перемещение которого ограничивается плитой 11, являющейся одновременно направляющей вала 3, заканчивающегося барабаном с храповыми зубьями. При подаче рабочей среды э сильфон 12 нагружающего устройства усилие передается .поступившему на испытятльную позицию очередному образцу, удлинение которого регистрируется датчиком 13, а нагрузка - датчиком давления. Сигналы с датчиков передаются на двухкоординатный самописец ДПР, на планшете которого записывается кривая растяжения.После испытания одного образца следующий в прорезь подвижного захвата подается благодаря импульсу электрического тока, поочередно поступающему на электромагнитные катушки 14 и 15. При этом сердечник 1 б втягивается в катушку 14, и толкающая собачка 17 поворачивает барабан 18 вала 3 на один зуб, что фиксируется собачкой 19. Втягиваясь в катушку 15, сердечник 20 возвращает толкающую собачку в исходное положение. Поворот на два зуба храпового барабана 18 соогветствует / окружности, что равно расстоянию между соседними образцами. Подача образца контролируется сигнальной лампочкой .на пульте управления с помощью блока контактов, установленного на держателе, Установка обеспечивает регулируемое плавное нагружение, дает возможность исследовать поочностные и пластические характеристики материалов непосредственно в канале реактора в условиях сопряжения низких температури ядерного излучения.Пр едмет изобретения Е 1. Установка для механических испытаниймикрообразцов, содержащая испытательную камеру, корпус нагружающего устройства, взаимодействующий с ним верхний захват, механизм подачи образцов, выполненный в виде 10 вращающегося вала с диском, имеющим гнезда для образцов, и взаимодействующий с валом механизма подачи образцов механизм поворота, отличающаяся тем, что, с целью повышения точности испытания, механизм подачи 15 образцов снабжен связанной с диском шайбой, несущей устройства для фиксации головок образцов, размещенные .напротив гнезд диска, поверхность котсрых выполнена в соответствии с формой головок испытываемых 20 образцов.2. Установка по п. 1, отличающаяся тем,что она снабжена размещенным на корпусе нагружающего устройства сигнализатором для регистрации установки испытываемого об разца в верхний захват, срабатывающим приповороте механизма подачи образца.278180г.ФСоставитель Т, Ефремоваедактор Е. Оборемок Техред А. А, Камышиикова Корректор О. С, Зайцев Заказ 3191/10 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5пография, пр, Сапунова,
