Номер патента: 412494

Опубликовано: 25.01.1974

Автор: Изоб

МПК: G01J 3/30

Метки: спектрофотометр

...поступает напряжение от блока 14 питания. Контакт реле 16 замыкается и через размыкающий контакт реле 17 блокирует позиционный контакт 15. Напряжение от блока 14 питания одновременно начинает поступать ца двигатель в устройстве скани.рования спектра, приводя его во вращение, а также через один из выходов триггера 13 - ца обмотку 10 муфты 4, которая приводится этим в состояние сцепления. Контакт 15 позиционно размыкается, оставаясь временно блокированным. В следующий момент анализируемая проба начинает поступать в систему возбуждения спектрофотометра, в результате чего на входе записывающего потенциометра 2 возникает электрический сигнал, пропорциональный уровню фона у основания аналитической линии, Приводятся в движение каретка...

Номер патента: 412495

Опубликовано: 25.01.1974

МПК: G01J 5/00

Метки: 412495

...тонкой полимерной пленки, металлизированной высокоотражающим покрытием с одной стороны, и разделяющим испытуемый объект и датчик излучения.Адиабатические свойства боковой поверхности цилиндра обеспечиваются его оптимальными размерами и применением специальных высокоотражающих изоляционных материалов.На чертеже изображено предлагаемое уст ройство. Внутри корпуса 1 измерительной головки, выточенного из пенопласта марки ПС, укреплен блок нагревателя в виде медного диска 2. Со стороны, обращенной к входному отверстию головки, на диск наклеен плоский О датчик 3 теплового потока. С противоположной стороны к диску прикреплен нагреватель 4, Из условий оптимальной величины тепло- передачи излучением между участком исследуемой поверхности и...

Номер патента: 412496

Опубликовано: 25.01.1974

Авторы: Глазырин, Пак, Сибирский

МПК: G01J 5/00

Метки: относительного, степени, твердых, телtjobi, черноты

...доводят яркостчую (радиационную) температуру эталона до яркостной (радиационной) температуры объекта, одновременно компенсируют я температурных полей объекта и вносигмые контактными термоприемоторыми измеряются истинные темобъекта, например, путем непооредподогрева перемененным током; по тм истииным теыпературам и известффициенту черноты излучения этаределяют коэффициент чернотыСветовой потэк, пролорциональный разности яркостей эталона и объекта, поступает на фовоприемник, оипнал с которого и управляет следящей системой 5. Последняя изменяет ток через эталон и доводит его яркостную темнера пуру до яркостной температуры объекта, Это уравнивание производится при одновременной автоматической коипенсации искажений темперачурных полей...

Номер патента: 412535

Опубликовано: 25.01.1974

МПК: G01J 4/04, G01N 21/21

Метки: 412535

...устройство состоит из цифрового диска 13, шкалы 20, фиксатора с зубчатым диском 21 и призмой 22, подушки 23 и лентопротяжного механизма 24, а кроме того, кассеты 25 с бланком 2 б, нумератора 27 и механизма перемещения подушки и кассеты, включающего в себя электродвигатель 28, редуктор 29, кулачки 30 - 32 и систему рычагов 33 - 42 и тяг 43 - 45.Сахариметр работает следующим образом.Световой поток источника излучения 1 проходит через конденсор 2, модулятор-поляризатор 3, кювету 4, компенсатор 5 и светофильтр б и попадает на фотоприемник 7. При заполнении кюветы 4 измеряемым раствором в цепи фотоприемника появляется сигнал разбаланса, который после усиления усилителем 8 подается на управляющую обмотку электродвигателя 9,...

Номер патента: 414654

Опубликовано: 05.02.1974

МПК: G01J 3/10, H01J 61/10

Метки: 414654

...электрически нейтральным.Преимуществом предлагаемого газоразрядного прибора является упрощение его конструкции и уменьшение металлоемкостц.На чертеже показан газоразрядный спектральный источник ультрафиолетового излучения.Колба 1 источника, заполнешая водородом или действием под давлением 6 - 8,11, рт. ст., выполнена пз кварцевого стекла и имеет цилиндрическую форму. На одном нз торцов колбы расположено окно 2, прозрачное в области ультрафиолетового излучения до 1600 А. С другого конца колба герметпзирована ножкой 3 с четырьмя вводат. На расстоянии от Окна, Ванно.,. Одно.1 дтта.етрколоы 1, расположен э.ра 4, юетоттттт форму диска или 1 еглуоокого стакана пз никеля с центральным стверстпем. Перед отверстием контактной сваркой к...

Номер патента: 414655

Опубликовано: 05.02.1974

МПК: G01J 3/10, H01J 61/10

Метки: 414655

...и центральной части в противоположные стороны и имеют форму полукругов с общей площадью, почти равной площади кругового сечения колбы, обеспечивая разделение объема упомянутой колбы па равновеликие анодную и катодную камеры. Для обеспечения возможности расположения анода между окном и экраном, нижняя полка указанной Х-образной пластины повернута в сторону окна и имеет отверстие для изолированного анодного токоввода, Целесообразно ввод, на котором укреплен экран, оставлять электрически нейтральным.На чертеже показан предложенный газоразрядный спектральный источник ультрафиолетового излучения.Разрядная колба 1 выполнена из кварцевого стекла и имеет боковое окно 2 из кварцевого стекла, пропускающего ультрафиолетовое излучение до...

Номер патента: 415510

Опубликовано: 15.02.1974

МПК: G01J 5/00

Метки: 415510

...сферическое зеркало 3. После отражения отзсрка-: ла 3 лучи света идут параллельно и, заполняя второе подвижное сферическое зеркало вновь отражаются в сходящемся пучке. Зеркало 4 с помощью плоского зеркала 5 создает с уВеличением промежуточное изображение щели источника на оси А - А газовои струи. Далее, в обратной последовательности, излучение симметрично проходит вторуо половину своего пути. Отражаясь от зеркал 6 - 8 и цилиндрического зеркала 9 изображение формируется в виде узкой продольной полости источника и с тем же увеличением попадает на щель одноканального спектрометра 10.С целью компенсации комы на изображениях источника сферические зеркала 3 и 4, а также 7 и 8 имеют Л-образное расположение. Астигматизм, вносимый...

Номер патента: 415511

Опубликовано: 15.02.1974

МПК: G01J 5/02

Метки: 415511

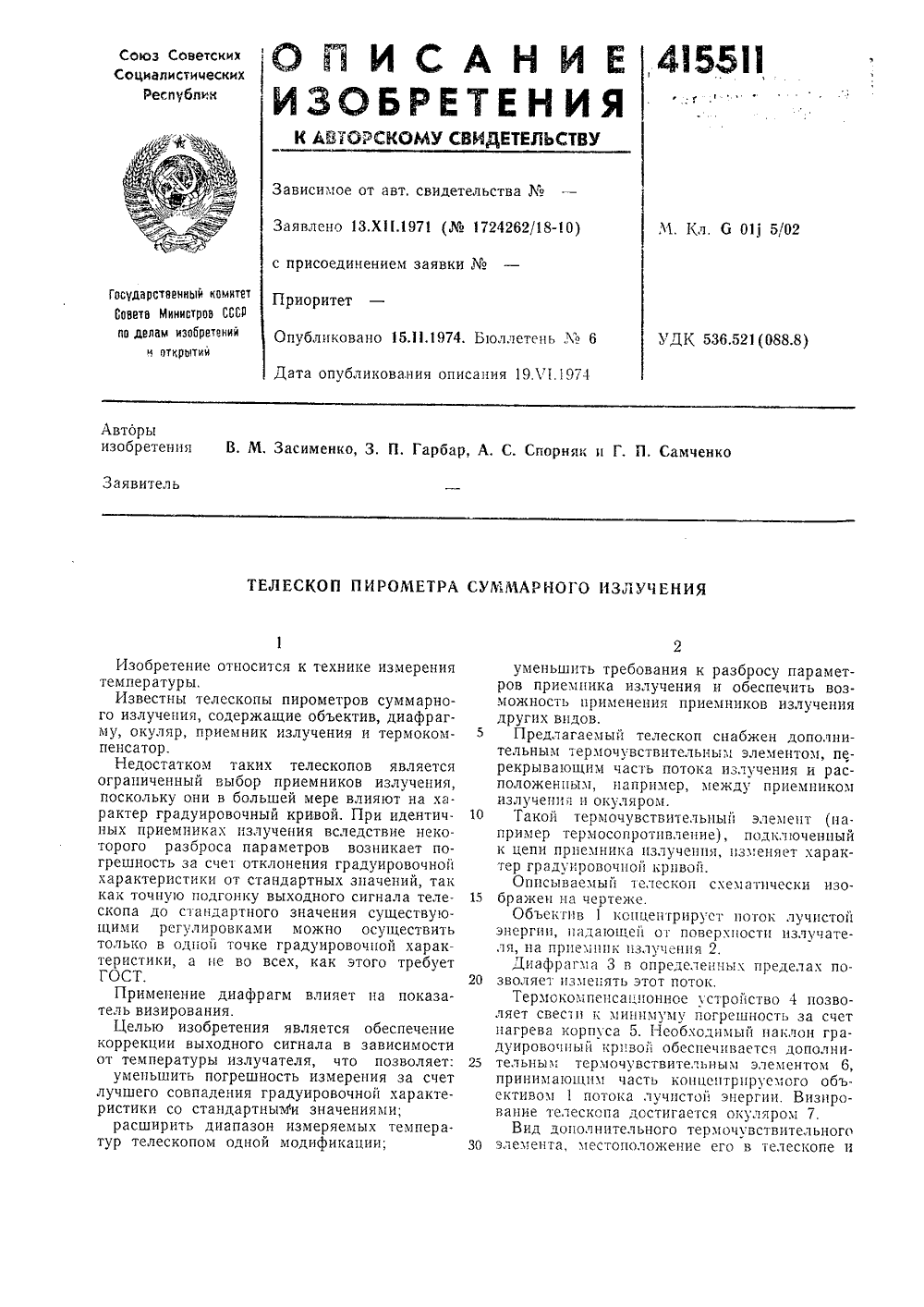

...снабжен дополнительным .ермочувствительным элементом, перекрывающим часть потока излучения и расположенным, например, между приемником излучения и окуляром.Такой термочувствительный элемент (например термосопротпвление), подключенныйцепи приемника излучения, изменяет характер градуировочпой кривой.Описываемый телескоп схематически изображен па чертеже.Объекгнв 1 концентрирует поток лучистой энергии, падающей от поверхности излучателя, на приемник пзлучешя 2.Диафрагма 3 в определенных пределах позволяет изменять этот поток.Термокомпепсацпонное устройство 4 позволяет свестп к минимуму погрешность за счет нагрева корпуса 5. Необходимый наклон градуировочный кривой обеспечивается дополнительным термочувствительным элементом 6,...

Номер патента: 416573

Опубликовано: 25.02.1974

МПК: G01J 3/00

Метки: 416573

...температурах, при охлаждении металла растворимость уменьшается, и хлорид элемента всплывает ца поверхность металла вместе с хлоридами примесей, Извлечение примесей в солевой расплав происходит на 90 - 99% .При применении хлорида элемента, который имеет высокую растворимость в металле при низки.; температурах, например хлорид серебра в висмуте, извлечение примесей на поверхность металла происход 1 п в процессе спе трографировация, когда хлорид элемент испаряясь, увлекает хлорцды примесей на по верхность металла,П р и м е р. Определение Ма. Са, Мд, А 1, Ге, Хп, Т и других в свинце цлц висмуте. В кратер угольного электрода глубиной 10 - 15 мм и диаметром 4,5 мм помещают 50 мг хлористого свинца и 1 - 2 г свинца или висмута в виде...

Номер патента: 416574

Опубликовано: 25.02.1974

МПК: G01J 5/04

Метки: 416574

...содержит полую камеру 1, установленную в стенке 2 топки 3. В камере размещен направляющий аппарат в виде рядов пластин 4 с отверстиями (а, б, в, г), задняя стенка камеры 1 выполнена в виде заслонки 5, а на верхней стенке 6 - установлена визирная труба 7 датчика излучения 8. Датчик 8 визируют по оси 0 - 0 через отверстия (а, б, в, г) на факел в топке 3, а пластины 4 направляющего аппарата выгнуты в сторону топки и установлены с увеличивающимся межпластинчатым раски 5.При работе в случае выхлопа газов ки поток газа распространяется тольк пластин направляющего аппарата - в выхлопа, частицы золы сепарируются каются во внешнюю атмосферу. Отвер рез которые визируют датчик излучен щается от осевших частиц золы, прич как гидравлическое...

Номер патента: 417694

Опубликовано: 28.02.1974

МПК: G01J 1/30

Метки: 417694

...но фазовое распределение сигналов на светоприемнике.Источник 1 света создает два световых потока, которые модулятором 2 модулируются и делятся соответственно на четыре световых потока: световые потоки Ри Рб измерительного канала и световые потоки Р, и Р, канала сравнения.На,пути световых потоков канала сравнения установлен компенсирующий элемент 3, а па пути светового потока Ризмерительного канала установлена кювета 4. Все четыре световых потока собираются на светоприемникс 5 и создают четыре сигнала, фазовое расппеделение которых показано на фиг. 2.В отличие от известного способа нулевой оптической компенсации в предлагаемом способе создают два дополнительных световых потока Р и Р,. Известный способ нулевой оптической...

Номер патента: 417695

Опубликовано: 28.02.1974

МПК: G01J 5/02

Метки: 417695

...чувствительности и поглощения инфракрасной радиации болометром в далекой инфракрасной областн спектра.Это достигается тем, что чувствительныйэлемент болоте,ра вьополнен из 1 рех,слоев: полупроводника, диэлектрической и металлическои пленок, нанесенных на поверхность полупроводника, противоположную падению измеряемого потока радиации,На чертеже показана схема полупроводникового оолометра.Болометр содержит чувствительный полупроводниковыи элемент 1, поддерживающие проводники 2, металлические стержни д, основание 4, диэлектрическую прослойку 5 и пленку 6, поглощающую инфракрасную радиацию.Болометр работает следующим ооразом.Измеряемыи поток (его направление показано стрелками) инфракрасной радиации падает на поверхность чувствительного...

Номер патента: 418739

Опубликовано: 05.03.1974

МПК: G01J 1/00

Метки: 418739

...солротивлецием фоторезистора 1 принекоторой фиксированной освещенности,Таким образом, чтобы величина тока г,проч екающего через диод, была,пропорциональна освещенности в логарифмическом масштабе, необходимо, чтобы величина 1 д(Уо -(4 )а оставалась постояйной при изменении тока через транзистор 2.Изменение этой величины обусловлено зависимостью Уо и а от тока транзистора 2 ибудет тем меньше, чем больше Уо по сравцению с У, с и чем больше коэффициент усиления,по току транзистора 2 в схеме с общимэмиттером. При этом, как видно из формулы,происходит частичная компецсация изменения/эи а, поскольку у большинства транзисторов с увеличением тока возрастает как падение напряжения на переходе база - эмиттер,так и коэффициент усиления по...

Номер патента: 418740

Опубликовано: 05.03.1974

МПК: A61B 6/00, G01J 1/24

Метки: 418740

...на некотором удалении от поверхности кожи ц мембраны редкая металлическая сетка-электрод 12, которая соприкасается с контактом 13, Между наружной стенкой 14 основания и внутренней имеется кольцевая полость 15. Внутренняя полость соединена с внешней средой приводящим и отводящим каналами 16 и 17, а кольцевая - кана лом 18, В приливе 19 основания закрепленысоединяемые залп ымп в корпус проводниками штыревые контакты: сетки 20, электролампочки 21 и фотоэлемента 22, Для крепления прибора с помощью ремешков имеются уш ки 23.Свет от осветителя 5, отражаясь от внутренней белой поверхности крышки-отражателя 2 и основания, проходит через мембрану 10 и сетку-электрод 12, если она установлена во 20 внутренней полости, и отражаясь от...

Номер патента: 418772

Опубликовано: 05.03.1974

МПК: G01J 9/00

Метки: 418772

...1, движущийся плазменный или электронный сгусток 2, зеркала 3 и 4, приемник зондирующего излучения 5. где Ь=1+д 1 да+б, а - угол падения зондирующего излучения на сгусток, д - толщина, 1 - длина сгустка, о - скорость сгустка; б - толщина луча зондируощего излучения. Этот световой сигнал отражается от зеркал 3, 4 ц снова пересекает траекторшо сгустка, движущегося вдоль оси ОХ, в точке Х 0, пройдя путь 1.=0 Л+ЛВ+ВХ 0 за времяСравнивают время 1 с временем пролета 1 х сгустком расстояния Х=ОХ 0, изменяют длину пролетной базы до совпадения 1 Х, и 1 х, характеризующегося тем, что световой сигнал еще раз взаимодействует со сгустком в точке Х 0. Сигнал, являющийся результатом двойного взаимодействия света со сгустком, регистрируют...

Номер патента: 418773

Опубликовано: 05.03.1974

Авторы: Бегун, Бородин, Московский

МПК: G01J 3/50, G01N 21/25

Метки: овощей, плодови, сортировки, фотоэлектрический, цвету

...9 с отверстиями 10, электродвигатель 11, фотоэлеме 1 пы 12 оптических приемников, плод 13, дифферецирующий 14 и интегрирующий 15 блоки, усилители 16, 17 и псполцптельпь 1 й механизм 18, 30 ый спосоо осуществляется елеом.участок спектра выделяют нанесением ца грань призмы маски, непрозрачной для светового потока.,1.1 ина волны света при э;д преимущественно равна 500 - 640 нм.Сортировку плодов и овощей осуществляют в зависимости от величины и знака первои производноц коэффициента отражения.П р и м е р, С помощью линзы 4 изображение выделенного участка спектра с длиной волны 500 - 640 нм проектируется на диск устройства для развертки спектра, вращснощегося с постоянной скоростью от электродвигателя. При вращении диска его отверстие,...

Номер патента: 343233

Опубликовано: 15.03.1974

Авторы: Михайлов, Чобретеи

МПК: G01J 7/00

Метки: 343233

...25 мотору слежения 11.С усилителя мощности 8 сигнал поступаетна пороговые устройства 12, И, связанные между собой, и реле 9, 14, 15. Напряжени развертки через второе коммутирующее устзо ройство па реле 14, 15 поступает а мотор343233 Уйииюе мо ириса развертки 16. Устройство поиока изолозы 17 соединено с усилителем мощности В, реле 9 и передней стенкой фантома 2. Записывающее устройство, связанное с камерой 1, наносит изодозную линию на бумагу.Предлагаемый прибор работает следующим образом,Ионпзационная казимера 1 с помощью мотора развертки 16 перемещается вдоль передней стенки фантома 2 до момента региспрации интересующей изодозы, задаваемой долей сигнала закрепленной камеры В с помощью переключателя изодоз 6. При регистрации изодозы...

Номер патента: 419740

Опубликовано: 15.03.1974

Авторы: Ленинградский, Пенкина, Порай

МПК: G01J 1/04

Метки: диффузионной, кюветы, уплотняющий, шибер

...я диффузионной кютем, что, в целях упибером и оптическиеспеченпя возможнох наблюдений, шиматериала в форме Изобретение относится к устройствам для измерения коэффициентов диффузии в жидкостях при помощи поляризационного интерферометра.Известны устройства, в которых отсеки рабочего пространства кюветы во время работы то отделяются один от другого, то вновь совмещаются при помощи шибера, совершающего возвратно-поступательное движение, выдвигающегося из паза в корпусе, что обеспечивает возможность многократного быстрого и плавного совмещения частей кюветы.Предложенный шибер выполнен из упругого материала в форме швеллера, что препятствует проникновению жидкости из отсека в отсек через зазор между шибером и оптическими...

Номер патента: 419741

Опубликовано: 15.03.1974

Авторы: Гребенников, Гребенникова

МПК: G01J 5/00

Метки: внешней, внутренним, источникомтепла, поверхности, степени, тел, черноты

...тела Т,рпо следующему известному соотношепию Стефана-Больцмана:Усрв: Гвб + 10 "СПолученное по этому соотношению значениеЯнтемпературы Т, является среднеи температурой внешней, поверхности тела, соответствующей мощности Р внутреннего источника тепла. По величине Т,р, и абсолютной тем 5 1 О 15 го 25 прибора, В произвольной точке внешней поверхности прибора производят замер температуры в,.любым известным способом, например термопарой, и фиксируют величину мощности источника тепла Р,. Затем прибор извлекают из вакуумного объема, внешнюю поверхность его покрывают веществом с известной степенью черноты, например смесью клея БФи сажи, степень черноты которой в широком диапазоне температур сохраняется на уровне близком к 0,96, и снова помещают в...

Номер патента: 419742

Опубликовано: 15.03.1974

Авторы: Голубцова, Изобретени, Колпакова, Краюшкин, Татаринова

МПК: G01J 5/10

Метки: газотурбинных, двигателей, параметров, температурных

...фильтр 3, ограничитель 4 с регистратором 5 наличия пламени и пиковый детектор 6 с указателем 7 температуры пламени.5 Второй вход ограничителя 4 подключен к выходу фильтра 3, а выход через согласующий каскад 8 и сумматор 9, второй вход которого соединен с фильтром, соединен с указателем 10 температуры лопаток.10 Устройство работает следующим образом.Как известно, в пламени всегда имеютсямелкие механические включения продуктов сгорания. Из-за малых размеров эти включения имеют температуру пламени. Спектраль ная характеристика приемника излучения впирометре выбирается таким образом, чтобы излучение пламени не воспринималось пирометром. Пирометр в двигателе свизирован на лопатки, поэтому, если механические включе ния находятся вне поля...

Номер патента: 419743

Опубликовано: 15.03.1974

Авторы: Всесоюзный, Конструкторский, Коньков, Панкратов, Фонд

МПК: G01J 5/52

Метки: автоматической, нагретого, поповерхности, распределения, тела, температуры, цифровойрегистрации

...устройством 15.Устройство работает следующим образом. Световое и инфракрасное излучение нагретых калибровочного источника излучения 9 и исследуемого тела 4, отражаясь от зеркальной грани сканирующего барабана 1, попадает ца вход чувствительного к видимому и инфракрасному излучению детектора излучеция 5, снабженного оптической системой для создания требуемого разрешения. При вращении сканирующего барабана происходит последовательное считывание значений яркости с калибровочного источника излучения, а затем с исследуемого образца. С выхода детектора излучения непрерывный аналоговый сигнал подается на усилитель 6, а от него - на вход коммутатора 7. Коммутатор осуществляет последовательное подключение выходных коц5 10 15 20 цов...

Номер патента: 420887

Опубликовано: 25.03.1974

Авторы: Бердников, Гилевич, Смолкин

МПК: G01J 1/00

Метки: яркомер

...а последнее отверстие расположено от первого на угол 85. Барабан вращается со скоростью 1 обсек. Линза 7 (диаметром 100 мм) направляет све- ЗО товой поток от диафрагмы через плоское зеркало 8 на молочное стекло 9, установленное перед приемником 10. Для коррекции чувствительности приемника под чувствительность глаза используется светофильтр 11.Свет от источника 11 сферическим зеркдлом 12 и плоским зеркалом 13 направляется нд объектив 14, который собирает его нд зеркале 15, установленном за стенкой барабана. Отраженный от зеркала 15 свет проходит через линзу 16 на фотопрпемник 17, образующие фотоэлектрический отмстчик строки,Прибор работает следлощим образом.При вращении барабана 5 оптическое изображение исследуемого источника 1...

Номер патента: 420888

Опубликовано: 25.03.1974

Авторы: Астахов, Дубровин, Семенов

МПК: G01J 1/04

Метки: фотоседиментограф

...стрелку регистрирующего прибора до начала 15 измерения вблизи точки, соответствующей минимальному светопропусканию кюветы с анализируемой суспензией. Это позволяет значительно повысить точность измерений.На фиг. 1 представлена эскизная схема 20 предлагаемого фотоседиментографа; на фиг.2 - блок-схема фотоседиментографа.фотоседимецтограф включает регистрирующий прибор с усилительно-измерительной схемой 1 и камеру, состоящую из корпуса 2, вну.25 три которого смонтирована стойка 3 с многозаходной винтовой резьбой и электроприводом 4. На стойке смонтирована измерительная головка, состоящая из осветителя 5 кюветы 6 с анализируемой суспензией. Кювету вставля ют через люк 7, закрываемый крышкой 8 смагнитной защелкой 9, На крышке люка...

Номер патента: 421887

Опубликовано: 30.03.1974

МПК: G01J 3/10

Метки: 421887

...напряжения осуществляется заряд конденсатора основного разрядного контура 2, содержащего аналитический промежуток между образцом Л и протпвоэлсктродом 4, и с помощью источника 5 постоянного напряжения осущсствля. ют заряд конденсатора с допол 1 п 1 тельного контура 6, содержащего тот жс аналитический промежуток 3, 4. В момент, когда псточ. нпк переменного напряжения имеет на полюсе, связашюм с образцом, напряжения одинакового знака с напряжением, которое постоянно подается на образец от источника постоянного напряжения, в аналитический промежуток 8, 4 подают поджигающий импульс от системы поджига 7.После пробоя аналитического промежутка поджигающим высокочастотным импульсом его сопротивление падает почти до нуля, и конденсаторы...

Номер патента: 421888

Опубликовано: 30.03.1974

Авторы: Амманазаров, Бойко, Каабак, Кораблев, Кулагин, Фшд

МПК: G01J 3/12

Метки: состава, среды

...факторов и соответствен но повысить точность анализа.Сущность способа определения состава среды путем измерения оптико-абсорбционных . свойств однолучевым фотометром переменного тока с модуляцией поглощения измеряемой 20 пробы заключается в том, что поток излучения, пропускаемый через определяемую среду, модулируют по интенсивности в противофазе с модуляцией поглощающей способности измеряемой среды, уравнивают амплитуды моду ляции и по глубине амплитуды модуляции светового потока судят о составе среды. Это дает возможность охватить приемник излучения 100%-ной обратной связью и значительно уменьшить влияние чувствительности прием на результат определения соста(6) Теперь предположим, что и падающий светмодулирован по...

Номер патента: 421889

Опубликовано: 30.03.1974

МПК: G01J 5/02

Метки: 421889

...точность воспроизведения .11 ПТШ, так как температура ца выходе тако. го излучателя равна шумовой температуре единичного излучателя, которая может быт цзмсрспа с вьсокой топость 10, Стенки поглицающего клина собраны пз генераторов )пума, что позволяет реализовать шумовую температуру 2).10 Е. Прп юддчс днодного напряжения роисх)г)и) разряд в газе, который сопровождается шумовым пзлучсшех в СВЧ- диапазоне, причем ооласть частотного диапазона зависит от типа генератора шума, Теоретические расчеты и рсфлектометрпческие измерения показывают, что коэффициент такого злучатсля це меньше 0,99. Угол раскрыва поглощающего клина равен 30, что на газоразрядных генераторах иума типа ГШпозволяет реализовать апертуру 120 Х 50,),). Этого вполне достдточю...

Номер патента: 422976

Опубликовано: 05.04.1974

Авторы: Гуд, Ленинградски, Оптики, Тарасов, Чиков

МПК: G01J 3/06

Метки: оптико-механическое, сканирующее

...7 и прямой, соединяющей ось 0 и шарнир муфты 8, равный углу падения света на дифракционную решетку 11. Следовательно, Х=- с Х М соз) - япи Х: - 1 яп а, а поэтому с У; К соз- яп 3 =. яп а, т. е. второе уравнение решено.На фиг. 2 показано устройство, применяемое при двукратной дифракции. Это устройсгво рсшает систему уравненийАИг,: -- соз а2т. е.з 1 па+ яп = - соза,С2С/,: соз а 2 йХ,с- соз а - яп а: - яп .2В схему, показанную на фиг. 2, входят: ходовой винт 13, гайка 14 соединенная с косинусным механизмом ввода длин волн, состоящим из шатуна 15, шарнирно соединенного с гайкой 14, и кривошипа 16 с осью вращения О. Вдоль кривошипа 16 может перемещаться ползун 17 с двумя кулисами 18 и 19, связанными с муфтой 20 и ползуном 21...

Номер патента: 422977

Опубликовано: 05.04.1974

Авторы: Маринец, Осыка, Смердов

МПК: G01J 3/06, G02F 1/29

Метки: сканирующее

...боковую поверхность световода, и притирки заднего торца световода к плоскости светопреобразователя,1-1 а фиг. 1 показан световод предложенного сканирующего устройства: а - продольное сечение; б - узел 1 и ход лучей; в, г - ячейки переднего торца световода в плане и изометрии; па фиг. 2 - схема сканирующего устройства.С целью равномерного распределения всего светового потока, входящего в световод от любой точки анализирующего изображения, по всей рабочей поверхности фотокатода свето- преобразователя передний торец световода вьп.олнсн в виде равномерно и плотно прижатых друг к другу ячеек с конусными поверхностями, обращенными вершинами в тело световода. Максимальный размер основания я:ейки в плоскости торца световода соответствует...

Номер патента: 422978

Опубликовано: 05.04.1974

Авторы: Ветвннскнй, Изобретени, Легеза, Радченко

МПК: G01J 3/26

Метки: сканирующий, фабри-перо, эталон

...производится за счет изменения расстояния между зеркалами.В большинствс случаев эталоны такого типа не позволяют исключить влияние флуктуаций газов в полости между зеркалами на точность измерений, имеют сложную систему перемещения зеркал или требуют создания высоких давлений газов для проведения сканирования,Цель изобретения - повышение точности спектральных измерений.Цель достигается за счет выполнения эталона Фабри-Перо в виде мембранной коробки,Схема сканирующего эталова Фабри-Перо представлена па чертеже.Эталон состоит из двух одинаковых колец 1 с мембранными выступами 2, кольца-прокладки 3, зеркал 4 и штуцера 5 для откачки или напуска газа,При введении эталона в камеру, давление в которои может изменяться, за счет деформации...

Номер патента: 361720

Опубликовано: 15.04.1974

Автор: Кузьмин

МПК: G01J 3/427

...фотометрированця и достижения максимальной спек- . тральной идентичности эталонного и измерительного каналов, катод фотоприемника расположен в плоскости резкого изображения апертурной диафрагмы, получаемого с помощью коллцматорного зеркала и микрообь ектцва, а цзобра 5 кения апертурной диафрагмы для эталошого и измерительного каналов с грого совмещееы.Ошсашыс конструктивные особенности обесиечиваот стабильность нулевой линии 5 предлагаемого спектрофотометра и спектральную идентичность эталонного и измерительного каналов, достаточную для измерения спектров поглощения растворов поглощающих веществ тех 5 ке концентраций, но в 100 - 1 о 1000 раз меньших, объемов, чем используются сущсствующцмц спектрофотометрамц.Г а фи Г. 1 изо бр а не...
