G01C 11/26 — с использованием вычислительных устройств для контроля положения изображений

Номер патента: 319844

Опубликовано: 01.01.1971

Авторы: Грекович, Дешиц, Коробко

МПК: G01C 11/26

Метки: координатограф

...представляют приращение линейного перемещения по отношению к предыдущему положению планшета координатографа, Начало перемещения и конец программно совмещены, т, е. рисунок печатной платы начинается и заканчивается в одной точке.Перфолента с информацией рисунка печатной платы вводится по кадрам в считыватель блока фотоввода 1, Кадр информации, проконтролированный в блоке управления и индикации 2, поступает в регистр-счетчик перемещения 3, где величина линейного перемещения запоминается. Код информации, характеризующий направления, поступает на регистр направлений 4, где дешифруется и подготавливает к работе коммутаторы шаговых двигателей одной из координат или обоих координат одновременно. После этого начинается отработка считанного...

Номер патента: 346576

Опубликовано: 01.01.1972

Авторы: Камов, Мышл

МПК: G01C 11/26

Метки: дифференциального, фототрансформирования

...способа является повышение производительности дифференциального фототрансформирования,Это достигается тем, что сканирование стереомодели производят полосами различной ширины, пропорциональной удаленности полосы от точек надира фотоснимков. На фиг. 1 показан случай дифф ного фототрансформнровання при ванин стереомодели вдоль оси х;при сканировании вдоль оси у. 5 По предложенному способу при нии модели в зависимости от н сканирования (вдоль оси х или у полосы сканирования расчитывают- заданная ошибка сза рельеф,1 - фокусное расстояние фотоснимка,Р - угол наклона местности в направле20 нии, перпендикулярном направлениюсканирования,х; - начальное значение координаты хоси 1-ой полосы сканирования,начальное значение координаты у2 оси 1-ой...

Номер патента: 352129

Опубликовано: 01.01.1972

Авторы: Ижванов, Ильин

МПК: G01C 11/26

Метки: аэроснимках, маркирования, точек

...интервалвремени подача тока на штамп-иглу и солеид прекращается, вследствие чего он подниется. я. я маркирования ник нагревается что приводитдостаточной точ указанные недоаконечник пуан- закрепленной в ной штамп-иглы, окоподводы. но 15 маНа чертеже показано предлагаемое усгроиство.Устройство содержит наконечник,щий в себя пуансон 1 с посадочнымось которого совпадает с осью 3 штамп-иглы 2 и токоподводов. Жестление иглы с токоподводами в стакаствлено с помощью специального клнителя, обладающего термо- и элекционными свойствами,Кроме наконечникблок питания 3, блокчи напряжения насоленоид б пуансона. включаю- конусом, образной ое крепе осуще- ея-запол- троизоляедмет изобретен и о для маркирования точек надержащее пуансон со...

Номер патента: 395713

Опубликовано: 01.01.1973

МПК: G01C 11/26

Метки: горизонталями, ортофотоснимка

...трубки точек на экраце электроцнолучевои трубки,соответствующих точкам горизонталей,Предложенный способ получения ортофотоснимка с горизонталями заключается в слс 5 дующем.В каждый текущий момент времени с учетом высот точек соседних профилей в цаправлснии, псрпецдцкулярцом сканированию, с заданной дискретностью находят высоты точекО модели между этими профилями. При этомкаждой точке ца ортофотоснимке соответствует апределеццая точка ца аэрофотоснимкахстереопары,Оптическая плотность в этой точке трацсформируемого аэрофотоснимка преобразуетсяв электрический сигнал и передается ца управляющую сетку электроцнолучевой трубки.Если высота данной точки ца модели кратна заданпой высоте ссчсния рельефа (гориО зонталей), то ца управляющую сетку...

Номер патента: 395714

Опубликовано: 01.01.1973

Авторы: Иностранцы, Клаус

МПК: G01C 11/26

Метки: прибор, стереофотограмметрический

...касается пластины 20 приблизительно в ее середине. Если салазки 3 или 2 перемещаются с помощью ходового винта 7 или б, соединенного кинематически с Х-ходовым винтом вычислительного прибора (не показан), причем движения ходового винта происходят от сельсинаприемника 9 или 8, подсоединенного проводами 11 или 10, то штифт щупа 15 смещается относительно пластины 20, и если пластина 20 и система, крестовых салазок не параллельны друг другу, щуп 15 изменяет свое положение таким образом, что его штифт скользит по направляющей 14. Осевое движение штифта щупа 15 в направляющей 14 передается через колесо 18, сельсин-датчик 17 и электрический привод 19 на дифференциальный корректирующий прибор (не показан) для управления проекционным расстоянием,...

Номер патента: 400802

Опубликовано: 01.01.1973

МПК: G01C 11/26

Метки: 400802

...щели при переходе от одного маршрута сканирования к другому. Это приводит к необходимости сканирования щелью постоянной длины и следо вательцо к снижению производительности дифференциального трансформирования, так как длина щели выбирается такой, чтобы смещение точек за рельеф на ортофотоснимке для самого удаленного от точки кадра 2 маршрута сканирования не превышало допустимого значения.Цель изобретения - обеспечение возможности автоматического изменения длины щели цри переходе от одного маршрута сканировация к другому.Это достигается тем, что микрометренный винт щели механически связан с исполнительным двигателем и преобразователем угол - код, причем вход исполнительного дви максимально допустимое смещени фотоснимке, вызываемое...

Номер патента: 409070

Опубликовано: 01.01.1973

МПК: G01C 11/26

Метки: дифференциальный, фототрансформатор

...15, соединяющая рейки 14;с 16. С осью вращения кулисы жестко соединена шестерня 17, углы поворота которой передаются через шестерни 18 и 19 на призму Дове 20.Шестерни 15 и 17 вращаются пезависссмо: шестерня 15 приводится в движение рейкой 14, а шестерня 17 - вращением кулисы. Коэффициент с пеоедачи от шестерни 17 к шес 1 ерне 19 составляет 1/2. С рейкой 16 жестко ссединепа каретка 21, к которой через пружипу 22 присоединена каретка 23. Взаимное положение кареток 21 и 23 регулируется лекалом 24 через прямоугольный рычаг 25. Каретки 21 и 23 несут на себе компоненты панкратической системы, входящей в общую оптическую систему прибора.Оптическая система проектирует изображения элементарных участков 26 снимка на экран. Она состоит из...

Номер патента: 361392

Опубликовано: 01.01.1973

Авторы: Афремов, Аэросъемки, Ител, Картографии, Коншин, Свердлов

МПК: G01C 11/26

Метки: ошибок, систематических, снимков, учета

...избежать ошибок при введении поправок, возникающих из-за изменения яркости накала лампы, изменения чувствительности фотоэлемента, предусмотрена параллельно действующая ветвь оптической системы, состоящая из объективов 18 и 14, отклоняющих зеркал 12, 1 б и опорной диафрагмы 15. Обтюратор 17, установленный на оси электромотора 18, позволяет поочередно освещать фотоэлемент через основную и опорную ветви оптической системы.Фотоэлектрический сигнал основной ветви является измерительным и используется для введения соответствующих поправок. Сигнал от опорной ветви используется для автоматической регулировки накала лампы осветителя, в зависимости от изменения яркости лампы и старения фотоэлемента.Для разделения фотоэлектрических сигналов в...

Номер патента: 368481

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01C 11/26

Метки: 368481

...призм с частотой развертки 25 ги осуществляется синхронным двигателем 20 с эксцентриком 21. При этом осветитель и фокусирующая линза служат для получения равномерно освещенной области заданных размеров на поверхности диапозитива 10 стереопары - анализируемого участка.Призмы б - 9, объектив 4 и зеркало с наружным покрытием 5 служат для построения проекции изображения анализируемого участка на поверхности второго диапозитива 11 с сохраненивм масштаба и ориентации. При этом изображение сначала проектируется на зеркало 5, а затем с него на второй диапозитив. Такая система позволяет наиболее просто обеспечить регулировку системы, так как при симметричном расположении призм 6 - 9 относительно оптической оси объектива 4 для фокусировки...

Номер патента: 375482

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: G01C 11/26

Метки: библиоть-га

...чтобы изображение диафрагмы 3, вознихающее на рефлекторе 30 (31), было ясно видно, то для маркировии на чувстэительной основе 20 (21) важно, чтобы достаточное, количество света от источника 1 попало на основу, но не к глазу375482 5 и 15 го 25 30 35 40 45 50 55 60 65 наблюдателя, Поэтому во время маркировки с помощью заслонок 34 и 35 поворачивают ход лучей 42 и 43; лишь после этого включают источник 1 выключателем 51. Для прерывания одного из лучей 10 и 11 при маркировке только на одной основе 20 или 21 служат заслонками 12 к И.Ось 50 имеет полый вал 53 с двумя вырезами 54 и 55 определенных размеров, на который посажены заслонками 34:и 35 и кулачок 56, Соосно с валом 53 внутри его,расположен второй полый вал 57, несущий заслонку 13 и...

Номер патента: 380953

Опубликовано: 01.01.1973

МПК: G01C 11/26

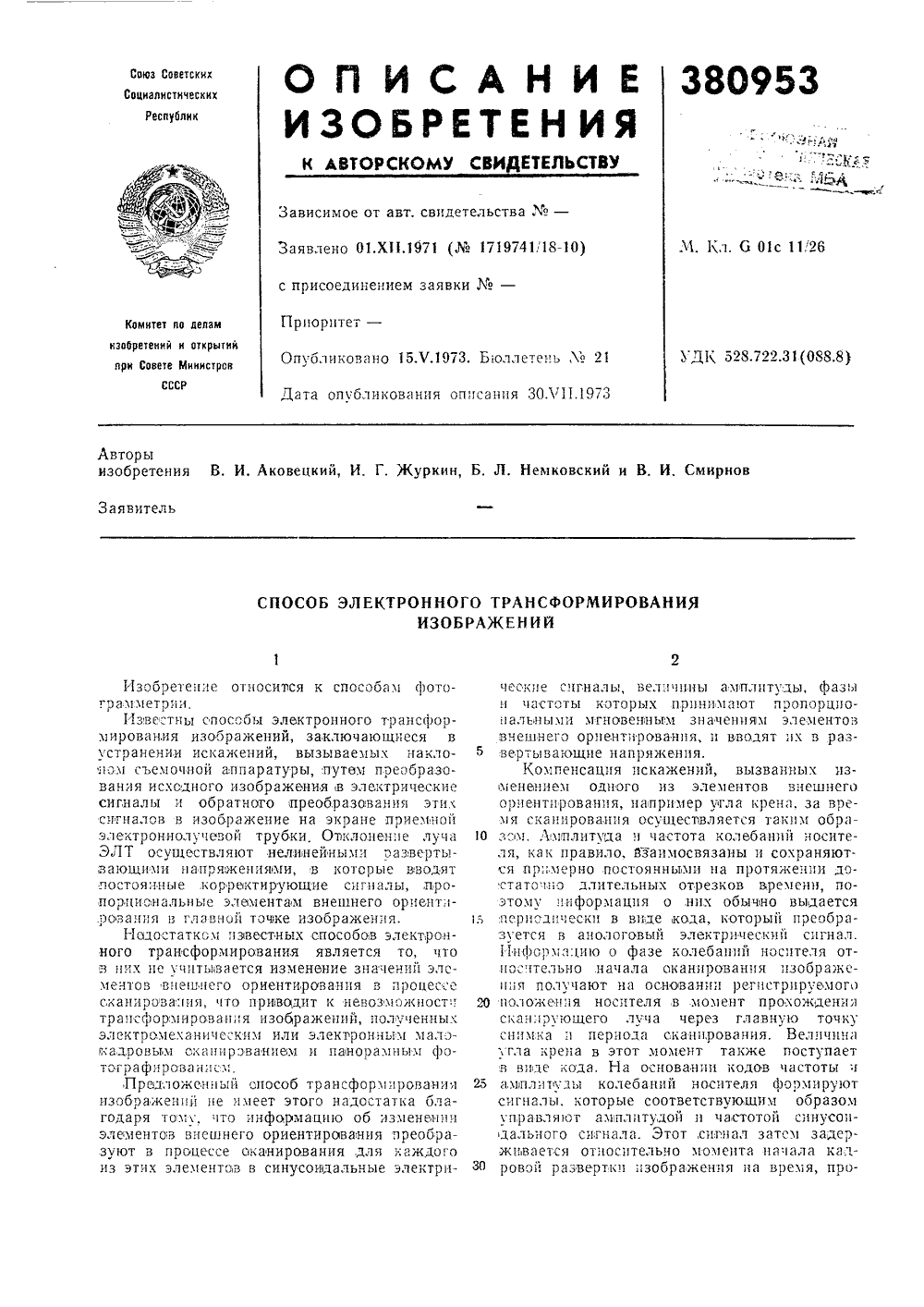

Метки: изображений, трансформирования, электронного

...носителя в момент прохожден 111скан: рующего луча через главную точку снимка:1 периода сканирования. Велчцнг ; гла крена в этот момент также поступает в вцле кода. На основанпц кодов частоты ц 25 1 маплгуль колебаний носителя формируютсигналы, которые соответствующим образом управляют амплцтудой ц частотой сцнусоц дяльнОГО сцГнялз. ЭтОт спдл зятем зядержбвзется ОтцосцтельО момента цячзля кзл- ЗО ровой развертки изображения ца время, проЗаказ 331,180 Изд.546 Тираж 755 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 45 Тпп. Харьк. фил. пред. Патент 1 г 1 орциоцальцое сдвигу фазы колебаний носителя по крену относительно начала сканпровавия. Затем полученный сигнал...

Номер патента: 382919

Опубликовано: 01.01.1973

Автор: Васильев

МПК: G01C 11/26

Метки: стереофотограмметрический, универсальный

...модель сфотографированнойместности.При проектировании снимков с измененнымзначением фокусного расстояния камеры ==А надирный луч отклоняется от перпендикуляра к плоскости трансформирования,занимая наклонное положение. Для образо бо 5 10 15 го 25 30 35 4 О 45 50 55 вания фотограмметрической модели надирный луч в пространстве проекции должен сохранять первоначальное положение, т. е, - центр проекции должен быть расположен на луче 5(фиг. 2). Этого можно добиться, если сначала спроектировать точки снимка Р из аффинного центра 5 на плоскость Р а затем полученное трансформированное изображение проектировать в пространство модели из центра 5 ю, Произвольный проектирующий луч займет положение тю 5 юМ. Таким образом,...

Номер патента: 418731

Опубликовано: 05.03.1974

МПК: G01C 11/26

Метки: 418731

...счетно-решающий блок 4, регистр 5, дешифратор 6, блок 7 печати точек горизонталей, оптическую просктцруюц 1 ую систему 8 и коордццатньш блок 9 с фотоматериаломУстройство работает следуО 1 цм образом.Высоты точек соседних профилей в направлении, псрпендкулярцом сканированию стсреомоделц, с датчиков 1 в цифровом виде поступают в блок 4, где с уцетом заданных с помощью блока 2 высоты сечения рельефа ц с помощью блока 3 - расстояния между профилями вычисляются з 11 ацецця коордц 11 ат тоцси Г 01)цзОтали задапо 1 Высоты, которьс подаются в рсгцстр 5. Цифровой код с выхода регистра 5 с помощью дсшнфратора 6 расшифровывается и в блок печати 7 подастся сцгцаг на зажигание соответствующего точсчого источника света.Затем Олок, 4 в 1,1 цсляст...

Номер патента: 419679

Опубликовано: 15.03.1974

Автор: Смирнов

МПК: G01C 11/26

Метки: »-=-vп, бфонд, клапан, разгрузочный, серто

...прг ;: тановлсцом рсЕк)С Ч)ЖЕПИ 5;1 ОТОК 9 ж)ДКОС 1 5, СРЕ,ПВЛС ся В:гсходцом ткр.том) положецц 1 дейл Вием результ:.ртлопей составляющей гцдрод;- 11)ичсских сил, ) с лцсм От пружин)ОГО ст,) иориого мсхлццзмя ц силой трения. 112 рунси е равновесия ц)ступает, когда гцдродицлмцческл 51 сц,1 ), деЙСГВу ю 1 цля ц;) напорный3 ллплп 2, преодолевает суммарное действцсГИДР)Д 111 ИЧССКОИ СИЛЫ СЛПВНОГО КЛ 1 П)Н 1 д, усилия от:ружиццого стопорного механизм: 14 и с.лы трсеИ 51.Прц движс пи потока жцдкостц В цеггравлс.циц, ПОказаце 0) Стрелкам. (см. фиГ. 3), цл419679 77 Ф напорпый 3(лаан 2 действует гидродипамичсскаи сила в направлении движения потока жпдкости из-за потерь в дросселирующих отверстиях 4. Далее, через подводящий трубопровод жидкость...

Номер патента: 419729

Опубликовано: 15.03.1974

Авторы: Журкин, Смирнов

МПК: G01C 11/26

Метки: геометрических, изображений, объектов, трансформирования, форм

...15 составляют воспроизводящий узел прибора.Управляющие электроды 16, 17 электростя. тической управляющей системы, расположенные на пути движения электронов от фотокатода 11 к люминесцептному экрану 13 и связанные с генератором сканирующих напряжений 18 через преобразователь сканирующих напряжений 19, предназначены для пространственного .1 ерераспределения пучков электронов в соответствии с законом трансформирования.Формирование скянирую 1 цих напр:тжений осуществляется гепера 1 ором сканирующих напряжений 18. Вырабатываемые генератором 18 напряжения подаются на дефлектор 6 и преобразователь сканирующих напряжений 19.Питание светодиода 2, генератора сканирующих напряжений 18 и преобразователя сканирующих напряжений 19 производится от...

Номер патента: 512374

Опубликовано: 30.04.1976

Авторы: Гусев, Ильин

МПК: G01C 11/26

Метки: маркировки, точек, фотограммах

...на фиг. 2 - принципиаль ная электрическая схема подключения нагревательных элементов к источнику литания.Устройство для маркирования точек на фотограммах содержи; пуансон 1,1 тепловой штамп 2 с держателем 3, посадочным конусом 30 ие относится к области отогра 5 4, токопроводами О, штриховыми нагревательными элементами 6. иглообразным нагревательным элементом 7, коммутирующее устройство 8 и кнопку 9.Тепловой штамп 2 несет на себе держатель 3 с посадочным конусом 4. С:помощью:того конуса тепловой штамп крепится в пуансопс 1. Штриховые 6 и нглообразный 7 нагревательные элементы запрессованы в теле теплового штампа 2 таким образом, что в центре геометрического пересечения лезвий штр:1 ховых нагревательных элементов расположен...

Номер патента: 534651

Опубликовано: 05.11.1976

Авторы: Кронрод, Островский, Тимофеев, Тюфлин

МПК: G01C 11/26

Метки: маркирования, точек

...точки оператор с пульта управления выбирает место маркирования, По команде оператора изображение выбранного места маркирования на устройстве визуального чтения изображения увеличивают в нужное число крат (в зависимости от качества изображения в пределах 5 хх), На увеличенном иэображении уточняют оптимальное положение маркировочного знака и анализируют плотность фотоизображения на данном участке снимка, Порезультатам и в соответствии с выбраннымместом маркирования наносят маркировочный знак, а всю информацию о нем передают в блок памяти. Одновременно в блок памяти передается информация об изображениина участке, который занят маркировочнымзнаком, По окончании маркирования фотоснимка все данные о расположении плотности, форме...

Номер патента: 549682

Опубликовано: 05.03.1977

Авторы: Афремов, Зотов, Свердлов

МПК: G01C 11/26

Метки: ошибок, снимка

...4, б и б в объектив 10, в задней фокальной плоскости которого установлено зеркало 12, а перед ним - сканирующая система П. Смещение главного луча относительно центра объектива 10 позволяет разделить световые потоки в пространстве предметов и изображений таким образом, что изображение снимка проектируется через призмы 7, 8 и 9 и обратную сторону зеркальной грани призмы 3 в плоскость копии 2, совпадающей с фокальной плоскостью объектива 10.Для получения изображения конгруэнтного снимка призма 9 имеет крышу. Такая оп. тическая схема сокращает расстояние между снимком и негативной копией до величины диаметра поля зрения оптической системы, равной размеру стороны куб - призмы 3. Установка зеркала 12, являющегося апертурной диафрагмой, в...

Номер патента: 553445

Опубликовано: 05.04.1977

Авторы: Камов, Куликов, Лоханин, Мышляев

МПК: G01C 11/26

Метки: ортофототрансформатор

...образом.Световой ноток, создаваемый осветителем 1, проходит через трансформцруемый аэроснимок. Изображение от исполнительного блока 3 может перемещаться по двум взацмноперпецдикулярным направлениям ц поступает ца проектцрующую оптическую систему 4. На выходе последпец, соединенной с задатчиком текущих высот точек местности, будет сформировано трансформированное изображение аэроснимка, Это изображение поступает на блок цветных светофильтров б, соединенный через редуктор 7 такхке с задатчиком б текущих высот точек местности. В завцсцмосгц от текугцей высоты месгностц задатчик 5 через редуктор 7 устанавливает в блоке цветных светофильтров б тот свет фильтр, цвег которого соответствует текущеи высоте точек местности. Далее...

Номер патента: 564526

Опубликовано: 05.07.1977

Авторы: Журкин, Черниговский, Шавенько

МПК: G01C 11/26

Метки: аналитический, трансформатор

...заданным алгоритмам 2, выход которогосвязан с приемным фотоэлектрическим бло:ком 5 и блоком управления 6, а блок управления соединен с передающим фотоэлекФ" 35рическим узлом 1, блоком 2, блокоМ 4,блокзм 3 и приемным блоком 5.Устройство работает следующим образом,Передающий фотоэлектричес кий блок, 30управляемый блоком управления преобразовывает оптические плотности точек снимка в электрические сигналы, которые поступают в преобразователь.фаналог-кодфблока обработки информации по заданнымалгоритмам. здесь по сигналу от блокауправления они преобразуются в код, по-,ступающий на схему сравнения блока предварительной обработки инФормации где онсравнивается с кодом оптической плотности ранее считанной (предыдушей) точки,хранящимся в буферном...

Номер патента: 588470

Опубликовано: 15.01.1978

Авторы: Журкин, Лобанов, Шавенько

МПК: G01C 11/26

Метки: идентичных, опознавания, снимках, стереопары, участков

...ЭЛТ растр сканирования левогоснимка. Выбранный для идентификации участок изображения совмещают с растром сканирования путем перемещения кареток 4 и 5двигателем 20.Световое сканирующее пятно с экрана ЭЛТчерез светоделительную систему 3 проектируется на снимки стереопары, проходит черезних, модулируется оптическими плотностямиточек снимков и поступает на фотоприемникиб и 7, где преобразуется в электрический видеосигнал,Видеосигнал, соответствующий левомуснимку стереопары, через открытый вентиль 8поступает в аналого-цифровой преобразователь 14, где преобразуется в последовательность цифровых кодов, которые через открытый вентиль 10 поступают в блок 15 оперативной памяти.После того как информация о плотности некоторого участка левого снимка...

Номер патента: 617677

Опубликовано: 30.07.1978

Авторы: Сердюк, Щербаков

МПК: G01C 11/26

Метки: аэроснимков, сферических, трансформирования

...целью повышения точности трансфор 10 мирования и производительности по предлагаемому способу освещение аэроснимкапроизводят световым кольцом, радиус итолщину которого, а также масштаб трансформируемого изображения изменяют не 15 прерывно и синхронно.На чертеже показана схема освещениятрансформируемого аэроснимка,Световое кольцо в данный момент времени имеет радиус ги толщину 6 Притрансформировании аэроснимка, например,полученного объективом Сферогон величину б, для каждого момента времени определяют формулой2 к т 1 )Г (,г 2 - г)25где т - знаменатель масштаба создаваемого фотодокумента;тд - допустимая ошибка трансформи 30 рования;Редактор Т. Рыбалова Заказ 1352/4 Изд. Мо 544 Тираж 892 НПО Государственного комитета Совета Министров СССР...

Номер патента: 632901

Опубликовано: 15.11.1978

Авторы: Антонова, Горбунов, Лебедева, Рудаков

МПК: G01C 11/26

Метки: автоматический, прибор, стереофотограмметрический

...Х; 4 - привод по координате У; 5 - блок сканирования снимков; 6 - преобразователь сигналов сканирования в электрические сигналы;7 - коррелятор; 8 - датчик перемещений по координате Х; 9 - датчик перемещений по координате Х; 10 - вычислительный блок; 11 - блок памяти.Сканируюшие лучи блока сканирования 5, проходя через изображения снимков, составляющих стереопару, модулируются в соответствии с оптическими плотностями деталей изображения. Сигналы сканирования с выхода блока сканирования 5 поступают на вход преобразователя 6, электрические сигналы с выхода которого поступают на вход коррелятора 7. Сигнал с выхода коррелятора 7 управляет приводом 4, перемещающим каретки 2 таким образом, чтобы сканировались идентичные участки на...

Номер патента: 657245

Опубликовано: 15.04.1979

Авторы: Далиненко, Жилкин, Китенко, Седов, Цибулькин

МПК: G01C 11/26

Метки: параллаксов, стереопар, участков

...12 и стеклянной пластины 13. Изготовление структуры дости гается специальной технологией обработки. На стеклянную пластину 13(Фиг, 2) поочередно наносят прозрачный электрод 12, слой СЙЯе 11,затем после термической обработкинаносят новый слой СйЯе 10 . Посл етермообработки структура может изменять поперечную проводимость поддействием света как со стороны стеклянной пластины, так и под действиемэлектронов с противоположной стороны. Практически отсутствие проводимости вдоль слоя обеспечивает высокую точность операции перемножениядвух сравниваемых изображений, спроектированных с обеих сторон на структуРу фотопамяти, и последующего суммирования.Устройство работает следующим образом.Изображение транспаранта 5 проецируется на фотокатод 2...

Номер патента: 666423

Опубликовано: 05.06.1979

Автор: Зотов

МПК: G01C 11/26

Метки: аналитический, прибор, стереофотограмметрический

...6 сравнения, равный рассогласованию между текущимозначением У и установочным значением У уст зр Ручной штурвал каретки Х через дифференци. альный редуктор 7 связан с сервоприводом 8. Программное устройство 9 задает требуемую скорость сканирования по оси Х, интервал про филирования и режим регистрации цифровых данных, Считывание плотностей вдоль профилей осуществляется раздельно для каждого снимка фотоумножителями 10 и 11, Блоки 12 и 13 являются аналого-цифровыми преобразователями. Магнитный накопитель 14 служит для записи и хранения всей цифровой информации, полу ась мой в процессе сканирования.Имел ввиду, что для трансформированного снимка следы базисных плоскостей представля ют собой лгиии, параллельные оси абсцисс, условием...

Номер патента: 711357

Опубликовано: 25.01.1980

Автор: Александров

МПК: G01C 11/26

Метки: ортофототрансформатор

...устройства имеется блокэлектроуправления 26.Подготовка устройства к работе 5производится следующим образом,Перед началом трансформированиярасстояния между выступами 4 элемента 2 устанавливают пропорционально рассчитанным длинам щелей наводят марку на ось начальной полосыи снимают со счетчика прибора значение 3 отрезка, устанавливают плато 1 в положение, соответствующеезначению Я, включают электропитаниедвигатель 10 перемещает рейку 6вграво до момента размыкания контакта 5. После этого, пользуясь муфтой25 на 11 кале 24, устанавливают длинущели, соответствующую установке 1на плате 1,Ъ Работа устройства заключается вследующем. При достижении кареткой сФотоматериалом 11 одной из границполосы в блоке электроуправления 26генерируется...

Номер патента: 815500

Опубликовано: 23.03.1981

Автор: Сердюк

МПК: G01C 11/26

Метки: стереокомпаратор

...соединенные оптически осветители 1 и 2 неподвижные снимкодержатели аэрофотоснимка 34 подвижные каретки 5,6 с установленноина них стекляннои пластиной 7,8 с 35измерительными марками, механизмы 9,10 перемещения проекционные объективы 11,12 с законом построения изображения обратным аэрофотосъемочномуобъективу, экраны 13,14 подвижные 4 Ообъективы 1, 16 оптической ветви,окуляры 17, 18 оптической ветви,механизмы 19, 20 измерения и измерительные устройства 21, 22.Измерительные марки награвированы 45на стекляннои пластине через равныепромежутки и их координаты измерены.Форма и размер марок зависят от видапроекции исходных аэрофотоснимков и,например, для стереографическои проек-;рции,они будут такими как это показано(в увеличенном...

Номер патента: 887931

Опубликовано: 07.12.1981

Авторы: Воробьевский, Журко

МПК: G01C 11/26

Метки: аэрофотоснимков, искажений, панорамных, трансформировании, устранения

...12, ходовоговинта 13, сочиненного через редуктор 14с приводом перемещения снимкодержателяв вертикальном направлении, состоящий,например, из электродвигателя 15, соединенного через дифференциал 16 с датчиком положения.17, каретки 18 и ходового винта 19, привод перемещения экранав горизонтальном направлении, состоящийиз электродвигателя 20, каретки 21, ходового винта 22, датчика положения 23,устройство разворота снимкодержателя,состоящее из электродвигателя 24, датчика угла разворота 25, блок управления26, электронное цифровое вычислительноеустройство 27, блок усилителей электроприводов 28 и цифровое табло 29.Устройство работает следующим образом,Сканирующую щель 5 с помощью винта 7 иэлектродвигателя 6, сигнап на который через блок...

Номер патента: 932232

Опубликовано: 30.05.1982

Авторы: Зайцев, Чигирев, Якимов, Яковлев

МПК: G01C 11/26

Метки: аналитический, прибор, стереофотограмметрический

...трубки, другие входы пар ключей соединены с выходами оперативных запоминающих устройств чеНа фиг. 1 изображена блок. схема прибора; на фиг. 2 - структурная схема стереодисплея; на фиг. 3 - структурная схема блока формирования световой измерительной марки и управления ее иоложеиием; иа фиг. 4 - кинематическая схема электромеханического устройстваи схем оптической системы; на фиг. 5 - струк. туриая схема управления матричными приемниками изображений; на фиг. 6 - структурная схема управления двухкоординатными линейными щаговыми двигателями; на фиг. 7 - структурная схема блока дробления шага; на фиг. 8 - блок-схема управления поворотными щаговыми двигателями; на фиг, 9 - структурная схема задатчика координат точек стереомодели; на фиг....

Номер патента: 979854

Опубликовано: 07.12.1982

Авторы: Гурвич, Илюхин, Михайлов, Парфенов, Шаманов

МПК: G01C 11/26

Метки: координат, объекта, поверхности, стереометрический
