Номер патента: 1076494

Опубликовано: 28.02.1984

Авторы: Овчинникова, Фукс

МПК: C23F 7/08

Метки: низколегированных, раствор, сталей, фосфатирования

...После фосфатирования изделия промывают в воде, сушат и принеобходимости окрашиваютДля получения Фосфатного покрытияприготавливают шесть растворов, содержащих, мас.%г азотнокислый цинк6,0; фосфорнокислый однозамещенныйцинк 3,7; ортофосфорную кислоту 1,2и отличающихся друг от друга содержанием ф-бромпропионовой кислоты, равным в каждой смеси соответственно,мас,: 0 0,1; 0,35; 0,47; 0,50и 0,60.В каждом раетворе отдельно получают на стальном образце Фосфатное покрытие,Состав растворов и качество Фосфатного покрытия приведены в таблице,0,47 0,50 0,60Осталь- Осталь- Осталь.ное ное ное. Продолаение таблицы Содераание в растворе, мас.% Компонентыи показ атели 1(ГОСТ 9.025-4),г/см 0,0015 0 00190 0,00110 0,00192 0,00130 0,00180 0,00220 Величина...

Номер патента: 1075026

Опубликовано: 23.02.1984

Автор: Фукс

МПК: F16D 3/56

Метки: компенсирующая, муфта, упругая

...что компенсирующая упрутая муфта, содержащая две установленные на валах полу- муфты и промежуточный элемент с пазами, соединенный с полу муфтами посредством установленных в пазах пакетов пластинчатых пружин, снабжена полуму)тами, последние выполнены в виде установленных в диаметральных отверстиях валов с возможностью вращения втулок, в которых размещены с возможностью радиального перемещения пакеты пластинчатых пружин, а наружные поверхности соединяемых валов выполнены сферической формы и охвачены установленным подвижно промежуточным элементом в виде цилиндрической обоймы с диаметрально расположенными продольными пазами. Поверхность торцов пакетов пластинчатых пружин выполнена цилиндрической формы.Кроме того, муфта снабжена...

Номер патента: 1073311

Опубликовано: 15.02.1984

Авторы: Гуськов, Кузнецова, Некрасова, Орлов, Сибирцев, Фукс, Шашмурин, Щеголькова

МПК: C22B 5/02

Метки: переработки, полиметаллического, сульфидного, сырья

...режиме при 2 О М,=1,1 до полного окисления расплава.В период загрузки концентрата и окисления расплава происходит отгонкаолова и свинца. После окислениярасплава и отгонки олова и свинца 25 в Расплав вводят углеродистый восстановитель в количестве 5-10 отобщей загрузки концентрата для более полной отгонки свинца. Значение ю в этот период снижается до0,95. После отгонки цинка за 1015 мин до окончания процесса в расплав вводят сульфидиэатор (пирит,медный штейн) в количестве 5-10от общей загрузки концентрата дляобразования штейна, в котором концентрируются благородные металлы,Количества вводимых в расплав углеродистого восстановителя и сульФндизатора выбраны на основании 40 проведенных опытов, результатыФсторых приведены в...

Номер патента: 1070212

Опубликовано: 30.01.1984

Авторы: Кропотов, Овчинникова, Смышляева, Фукс

МПК: C23F 7/08

Метки: стальных, фосфатирования

...интервала температурного нагрева 80-110 С и образования вредных паров в большом количестве. Цель изобретения - получение мелкодисперсной структуры кристаллов покрытия, повышение коррозионной стойкости покрытия и повышение производительности процееса фосфатирования.Указанная цель достигается тем, что согласно способу фосфатирования стальных изделий путем обработки в растворе для фосфатирования, обработку ведут при одновременном воздействии на раствор высоковольтных электроимпульсных разрядов с частотой 0,15-0,20 Гц и удельной энергией в импульсе 0,006-0,010 кДж/дм.Кроме того, обработку проводят при 20-80 С в течение 30-15 мин.П р и м е р. Фосфатирование проводят на образцах из стали марок ВПи 60 С 2 А в виде пластин размерами 100 х 8...

Номер патента: 1059068

Опубликовано: 07.12.1983

Авторы: Зиязов, Ковалев, Фукс

МПК: E02D 33/00

Метки: несущей, сваи, способности

...измеряют ускорение колебаний околосвайного грунта, а несущую способность сваи рассчитывают по формулефпр "ф+фгде фпр - несущая способность сваи,кЯ;к - коэффициент пропорциональности, кЯ с/м;% - постоянная величина, зависящая от вида грунта, йН; 35Ф " ускорение вертикальных коле-."баний поверхности грунта,м/с.Способ осуществляется следующим образом. 40На определенном расстоянии от точки погружения сваи, например на расстоянии 10-15 ее диаметров, устанав= ливают на поверхности грунта вибродатчик (сейсмоприемник) и приборы для измерения упругих вертикальных перемещений, подключенные к регистри" рующему устройству. Яаносят по свае удар молотом, измеряют максимальное .ускорение вертикальных колебаний и упругие вертикальные перемещения...

Номер патента: 1057577

Опубликовано: 30.11.1983

Авторы: Абрамочкин, Кадырматова, Овчинникова, Фукс

МПК: C23F 7/08

Метки: высокопрочных, состав, сталей, фосфатирования

...5 О.беспористого мелкокристаллического корроэионностойкого покрытия толщиной 1040 мкм,Поставленная цель достигается тем, что состав для фосфатнрования высоко. прочных сталей, содержащий:азотнокислый цинк, цннк,:фосфорнокислый однозамещенный, ортофосфорнув кислоту и .воду, допопнительно содержит. смесь двацетат 3,6-4 О1 ю диокси-втрофпуорана, нтродиоксн,6 ф фпуоресцеина и М -фенилацетоантраниловой кислоты при нх соотношенн 1 1:1 и при следующем количественном содержании компонентов, мас.%:Азотнокислый цинк 6,0"6,2Биик фосфорнокислыйоднозамеще нный 3,7 4,0Ортофосфорная кислота 1,2 1,5-фениланетоантраниловая кислота 2,2 10 -2,2 10ВопаОстальноеДля приготовления раствора смешиваютнеобходимое количество воды и солей цинка, Органические...

Номер патента: 741497

Опубликовано: 30.11.1983

Авторы: Гатин, Лехно, Струве, Финаев, Фукс

МПК: B23C 3/00

Метки: гидростатических, стерилизаторах, стерилизации, температуры

...и структурная схема контура автоматического регу лирования температуры стерилизации.Стерилизатор состоит из камер 1-3 стерилизации, подогрева и охлаждения соответственно. Камеры 2 и 3 в нижней части сообщаются с камерой 1, а в верхней - с атмосферой. Через камеры 1, 2 и 3 проходит петлеобраэный конвейер, несущий в носителях 4 стерилизуемые банки 5. В верхней части камеры 2 выполнено сливное отверстие б, определяющее высоту гидростатического столба (гидравлического затвора) в камерах 2 и 3.Стерилизатор имеет уравнительную трубу 7, нижний конец которой сооб щается с камерой 1 на высоте рабочего уровня воды в ней, а верхний конец введен в верхнюю часть камеры 3, В нижней части трубы 7 контролируется давление с помощью дат чика 8 давления,...

Номер патента: 739767

Опубликовано: 30.11.1983

Авторы: Гатин, Лехно, Струве, Финаев, Фукс

МПК: A23L 3/00

Метки: гидростатический, стерилизатор

...камеру стерилизации так, что Г-образный патрубок расположен в геометрическом центре ее поперечного сечения.На фйг. 1 и 2 схематически изображен гидростатический стерилизатор.Стерилизатор состоит иэ камеры 1стерилизации, камеры 2 подогрева икамеры 3 охлаждения. Камеры 2 и 3в нижней части соединены с камерой1, а в верхней - о атмосферой,Через камеры 1,2 и 3 проходит петле"образный конвейер 4 с носителями 5стерилиэуемых банок,В верхней части камеры 2 выполнено сливное отверстие б, определяющее высоту гидростатйческого столба в этой камере, Стерилизатор снаб.жен уравнительной трубой 7, нижнийконец которой сообщен с камерой 1в геометрическом центре ее поперечного сечения на высоте рабочегоуровня воды в ней, а верхний конецвведен в...

Номер патента: 1056195

Опубликовано: 23.11.1983

Авторы: Вежис, Фукс, Шляхтин

МПК: G06F 9/50

Метки: адреса, запроса, запросов, инициатора, объединения, формированием

...разрядов формируемого адреса инициатора запроса) выходы которых являются выходами данных устройств, а первые входы элементов И вторг.гй группы подключены к соответствующим выходам счетчика и к соот вет ст ву ющим уп ра ел яющим в ходам мультиплексора, выход которого 561952подключен к выходу объединенногозапроса устройства и к второму входуэлемента И, третий вход которогосоединен с выходом элемента ИЛИ,вхо 5 ды которого соединены с соответствующими информационными входами мультиплексора, при этом входы дешифратораявляются адресными входами устройства,- выходы дешифратора ( где= 1,М)1 О, подключены к Р-входам соответствующих триггеров группы, а (М+1)-ый выход дешифратора соединен с вторымивходами элементов И второй группы,причем 5...

Номер патента: 1054465

Опубликовано: 15.11.1983

Авторы: Волхонский, Лев, Матюшев, Носова, Риттер, Фукс, Шлионский

МПК: D02G 1/12

Метки: нитей, текстурирования, термопластичных

...а купачок-стапкнватепь- смонтирован на торцовои поверх-ВОсти гипьзыКроме того, средство дпя перемещениябарабана вдоль гнпьэы выпопюно в виде 45пневмо привода.На фнг. 1 показано устройство в незаправленном состояннн, на фнг. 2 уст-ройство в заправке нитью,Устройство дпя текстурнровання тер 50моппастнчных нитей содержит напорныйежектор 1 н гофрировочную камеру 2,эакпюченные в кожух, выводной канап 3,соединенный с направляющим жепооом 4,отводной рнфпенный ропнк 8, газопроннцаемый цнпнндр 6, рабочай поверхностькоторого может быть выполнена перфорнрованной, сетчатой нпи из пористой керамнкн. У выходного конца жепоьа во-круг барабана установлен винтовой купачок-стапкнватепь 7, укреппенный на 1 орце газоюпроницаемой гнпьзы.8,...

Номер патента: 551903

Опубликовано: 30.10.1983

Авторы: Аронов, Верховский, Гитник, Прохорова, Теймуразян, Фукс

МПК: E04B 7/16

Метки: взрывоопасных, покрытие, помещений

...имеющих отверстия, илина стальные прогоны. Следовательно,покрытие требует применения разнотипных строительных элементов, чтов свою очередь усложняет монтаж и З 0повышает трудоемкость. Кроме того,при взрыве асбестоцементные листыразрушаются и при восстановлениипокрытия используют новые листы,Наиболее близким к предлагаемому 35является покрытие для взрывоопасныхпомещений промышленных зданий, включающее ячейки, выполненные иэ несущих элемЕнтов и прикрепленного кним настила, 40Основным недостатком такого покрытия является разрушение настилапри взрыве,Цель изобретения - сохранение настила при взрыве.Это достигается тем, что настил.выполнен,в виде пары створок из профилированных листов, установленных над каждой ячейкой с воэможностью...

Номер патента: 1045370

Опубликовано: 30.09.1983

Авторы: Кржижановский, Фукс

МПК: H03K 5/153

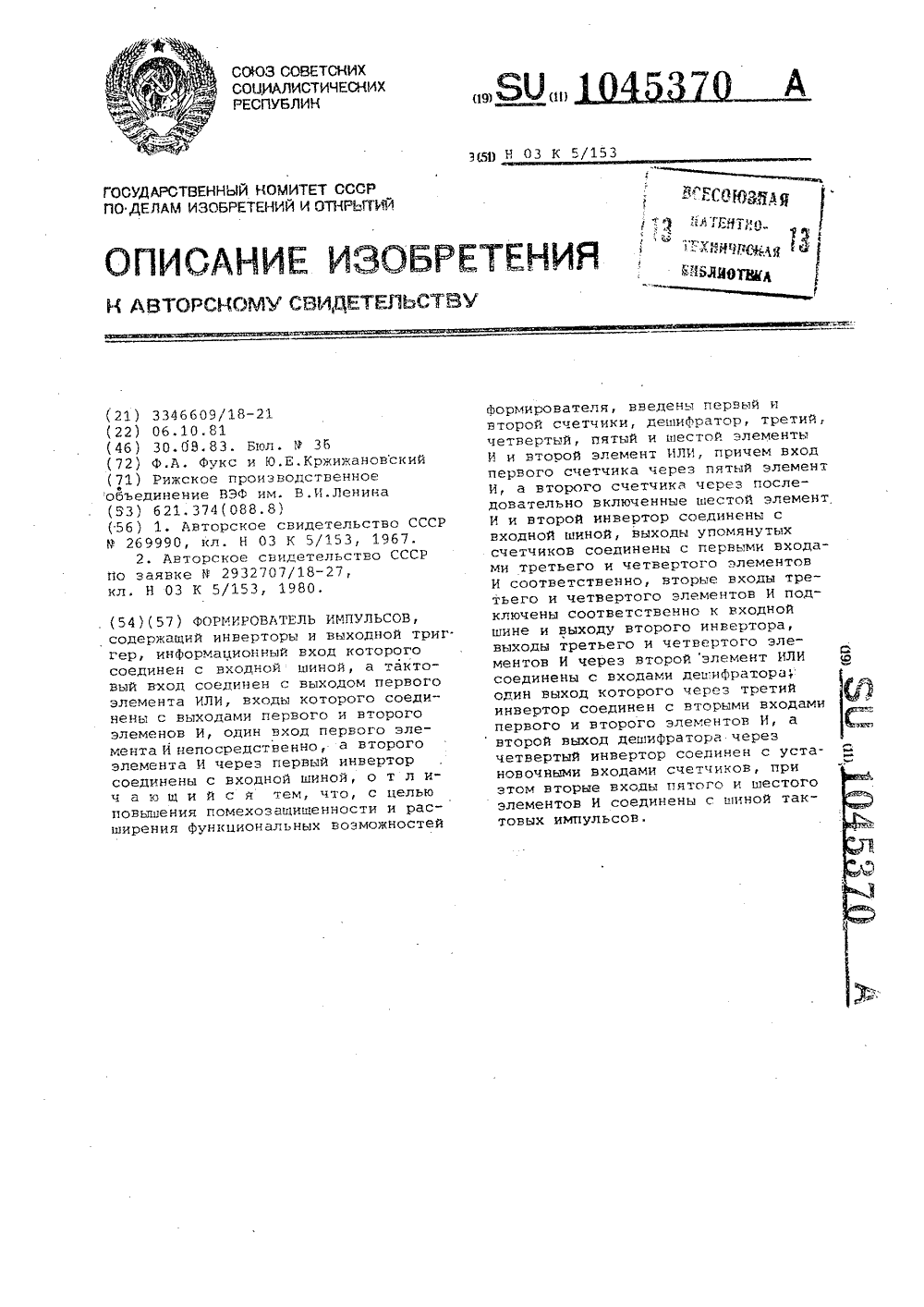

Метки: импульсов, формирователь

...с входной шиной,выходы упомянутых счетчиков соединены с перными входами третьего ичетвертого элементов И соответственно, вторые входы третьего и четвертого элементов И подключены соответственно к входной шине и выходувторого инвертора, выходы третьегои четвертого элементов И через нторой элемент ИЛИ соединены с входамидешифратора, один выход которогочерез третий инвертор соединен свторыми входами первого и второгоэлементов И, а второй выход дешифратора через четвертый инвертор соединен с установочными входами счетчиковпри этом вторые входы пятого и шестого элементов И связаны с шиной тактовых импульсов,На чертеже представлена схемаформирователя импульсов,Формирователь импульсов содержитпервый элемент И 1, второй элементи 2, выходы...

Номер патента: 1041618

Опубликовано: 15.09.1983

Авторы: Корнеев, Фукс, Шапиро

МПК: E01D 11/04, E01D 19/16

Метки: вант

...сущности и достигаемому эффекту является вант, включающий канаты и разделителидля фиксации их взаимного положения, расположенные с интервалом по длине ваки ификсированные на канатах посредством стяжных хомутов, Каждьщ разделитель выполненв виде полос, параллельно уложенных в поперечном сечении ванта между горизонтальными 25рядами канатов, а стяжные хомуты выполненыв виде тяжей, заведенных между вертикальными рядами канатов .Недостатки данного ванта заключаются вювышенной трудоемкости монтажа и пониженной износостойкости ввиду возможности трениямежду отдельными канатами ванта.Цель изобретения - упрощение монтажа. иуменьшение износа канатов.Указанная цель достигается тем, что в ван. 35те, включающем канаты и разделители для фиксадик их...

Номер патента: 1036816

Опубликовано: 23.08.1983

Авторы: Епихин, Николаев, Соломонов, Титов, Фукс

МПК: D01D 5/06

Метки: волокон, глубокованного, мокрого, формования, химических

...достигается тем, что .в устройство, содержащем желоб Перфорированную трубу и нитеобразователь, установленный в желобе, желоб, имеет. перфорированное ложное дно и насадок диффузорного типа, смонтированный под нитеобразователем с возможностью поворота относительно горизонтальной оси, при этом Насадок имеет средство для его Фик сации в крайних положениях.На чертеже показано устройство для мокрого глубокованного формования, разрез;Устройство содержит желоб 1, отсек 2, нижняя часть которого .от крыта для прохода осадительной жидкости, перфориреванное ложное дно.3,. насадок 4 диффузорного типа,расположенный над демпфирующей решеткой 5, шарнирное соединение 6,сосредством фиксации (не показано ),допускающее ограниченный поворотнасадка 4, трубы...

Номер патента: 1029148

Опубликовано: 15.07.1983

Авторы: Карман, Фукс

МПК: G05D 9/00

Метки: емкости, массы, необходимого, поддержания, сыпучей, уровня

...возникает в процессе на"ладки и настройки зерносушильногоаппарата на оптимальный режим присушке зерна разных культур или качеств, имеющий разный угол естественного откоса, а также в зависимости от взаимного расположенияточки загрузки емкости и места установки сливного устройства.Цель изобретения - расширениеэксплуатационных функциональных..возможностей устройства и обеспечение ступенчатой Регулировки. Поставленная цель достигаетсятем, что в устройстве для поддержания необходимого уровня сыпучеймассы в емкости, содержащем расположенную в этой емкости основнуютрубу с крышкой и со сквозным продольным пазом для слива излишковсыпучеймассы, содержится дополни"тельная труба, расположенная внутри основной трубы соосно с ней свозможностью...

Номер патента: 1025756

Опубликовано: 30.06.1983

Авторы: Буркат, Гупало, Друкарев, Калужский, Митрофанов, Фукс, Цыплаков

МПК: C25C 3/22

Метки: алюминия, выделяющихся, газов, производстве, улавливания, электролизом

...обращенных друг к другуменьшими основаниями, расположеннымисоосно с пробойником с образованиемкольцевого пережима.Нижний прецел соотношения площадей 2% соответствует максимальной скорости газового потока в кольцевом пережиме, при оторой в верхней камере колпакасуществует псевдоожижекный слой глиноэема, и соответствует режиму масимального уноса иэ слоя, а верхний 8% - минимальной скорости азового потока, прикоторой возможна очистка газа от фтористых соединений,Исходя из условия поцдеркания постоянного гицроцинамического режима, пробойник должен постоянно нахоциться в олцевом зазоре. Таким образом, расстояниеот кольцевого зазора цо нижнего срезаколпака составляет как минимум однудлину хода пробойника. В процессе работыустройства на...

Номер патента: 1020955

Опубликовано: 30.05.1983

Авторы: Вейгандт, Конторович, Кузенков, Мадорский, Несветаев, Фукс

МПК: H02P 9/30

Метки: возбуждения, синхронной

...машины; на фиг.2 - то же,на роторе синхронной машины,Устройство для возбуждения синхронной машины содержит импульсный 20регулятор 1 напряжения, измерительные цепи которого в зависимости отрегулируемого параметра могут бытьподключены, например, к статорным цепям синхронной машины 2 и выходу тран сформатора 3 тока в цепи нагрузки, Источник М переменного тока в качествепримера выполнен как . трехфазныйсинхронный генератор - подвозбудительс индуктором на постоянных магнитахвыходные обмотки переменного токакоторого соединены в звезду с выведен."ным нулем и подключены к входу трехфазного управляемого преобразователяанодная группа вентилей которого вы 35полнена на диодах 5, а катодная - натиристорных оптронах б, которые со."вместно с...

Номер патента: 1020518

Опубликовано: 30.05.1983

Авторы: Денисов, Фукс

МПК: E02D 27/34

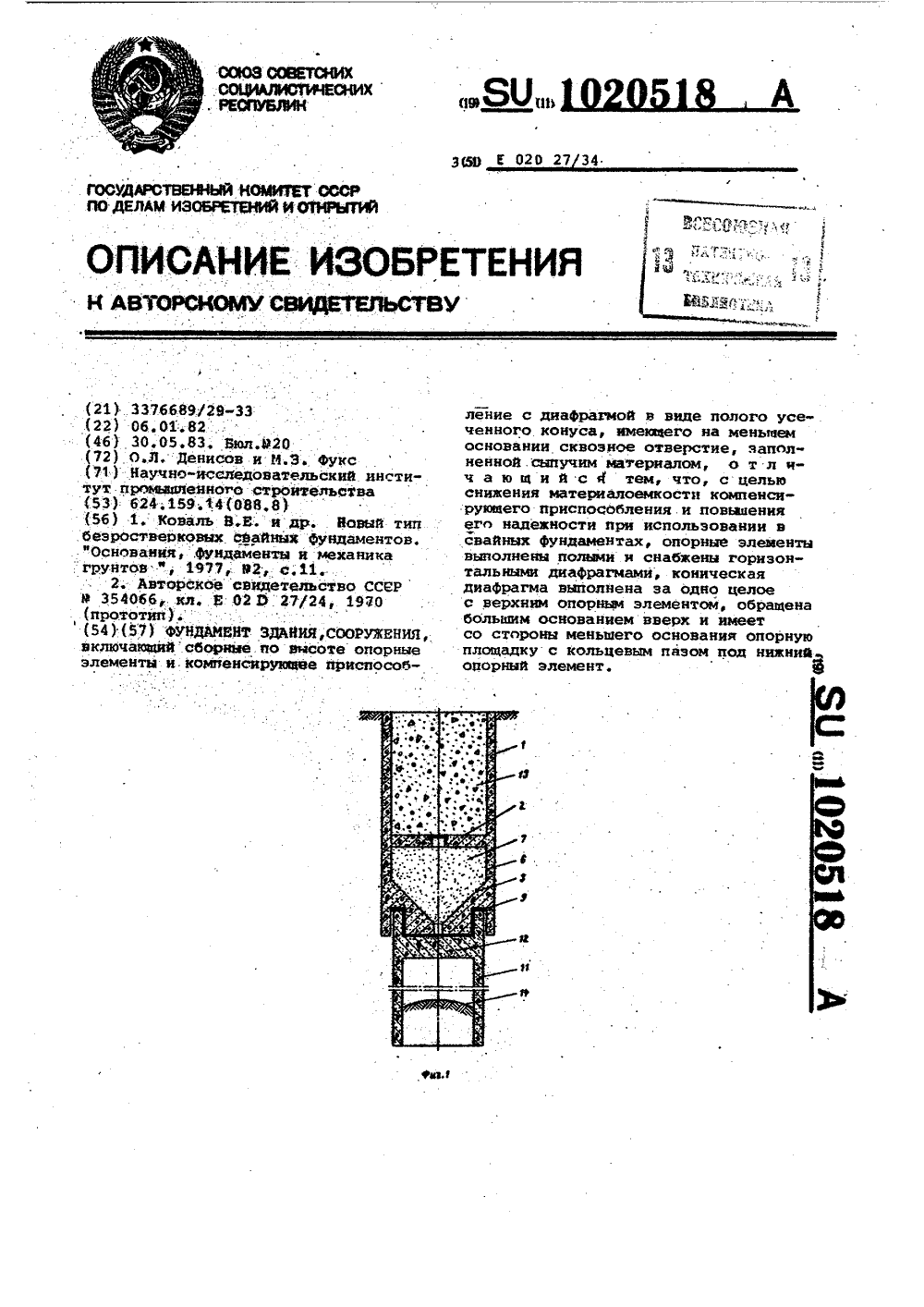

Метки: здания, сооружения, фундамент

...опорным элементом, обращена большим основаниемвверх и имеет со стороны меиьшевооснования опорную площадку:с кольцевым пазом под нижний опорный элемент,.на Фиг.1 изображен Фундамент (общий.вид ) до осадки грунта на Фиг.2 то же, после осадки грунта.60Предлагаемый Фундамент состоит изверхнего опорного полого элемента 1,включающего горизонтальную 2 и коническую З.диафрагм с отверстиями 4и 5 в центре дйафраг н 2 и 3 абра", 65 зуют компенсирующее .приспособление6, обращенное меньшим основанием.вниз и заполненное сыпучим материалом 7, например песком. В нижнейчасти конической диафрагмы .3 верхнегоэлемента 1 выполнен кольцеВОй паз8, имеющий уплотннтельные прокладки9, в который устанавливается голова10 нижнего опорного полого...

Номер патента: 1019034

Опубликовано: 23.05.1983

Авторы: Карлик, Павлов, Рожкова, Серков, Симкин, Фукс

МПК: D01D 13/00

Метки: аппарату, жгута, жгутопроводящее, нитей, пластификационной, химических

...ленты через указанное устройство к чрезмерно му натяжению элементарньи волокон илн к их размыву раствором пластификацнон ной ванны, что особенно заметно по краям ленты. Во всех случаях имеет место обрыв элементарных волокон и, как следсз. вие этого, снижение качества волокна.Цель изобретении - повышение надеяености работы устройства и качества об работки нитей, 30Поставленная цель достигается тем, что в жгутопроводящем устройстве к юпарату для пластификационной обработки жгута химических нитей, содержащем эле. мент и средство для его перемещения, имекщем деряавку, смонтированную в кор пусе, державка имеет пазы, а жгутойроводящий элемэЪт выполнен в виде по крайней мере двух вертикально расположенных стержней, установленных в пазах держав...

Номер патента: 1013761

Опубликовано: 23.04.1983

Авторы: Карташева, Фукс

МПК: G01F 7/00

Метки: местонахождения, подземных, трубопроводах, утечек

...выходом первого одновибратора и входом управления счетчика, причем второй вход линии задержки соединен с первым ключом, а выходы третьей и четвертой схем ИЛИ подключены к управляющим входам блока магнитной регистрации.На чертеже представлена блок-схема устройства.Устройство для определения местонахождения утечек в подземных трубопроводах содержит датчики реперов пути 1 и дефектов 2 и соединенные последовательно блок 3 Обработки сиг;60 нала и блок 4 магнитной регистрации сигналов. Блок 3 обработки сигналов выполнен в виде соединенных последовательно генератора 5, ключа б, счетчика 7 и двух ключей 8 и 9, вклю ченных между выходом счетчика 7 и информационными входами блока 4 магнитной регистрации, а также в виде двух одновибраторов 10 и 11,...

Номер патента: 999140

Опубликовано: 23.02.1983

Авторы: Овчинкин, Фукс, Шляхтин

МПК: H03K 13/24

Метки: кодов

...является расшн-сов, элементы И 3, входныеинФорма:.ренне Функциональных возможностей ционные шины 4, шиву 5 постоянного эа счет обеспечения преобразованйяпотенциала, шину б тактовых импуль" каждого входного кода в последова- сов и выхоцные шины 7, 999140Преобразователь кодов работает следующим образом.Сдвиговый регистр 1 работает в - двух режимах; режиме параллельной записи и режиме сдвига. установка режима работы регистра 1 сдвига осуществляется с выхода последнего разряда счетчика 2 импульсов. Режим сдвига при этом устанавливается в момент установки счетчика 2 в нулевое состояние с выхода его послед него разряда. Если в регистре 1 сдвига, например, в (и) разряде, была записана единица; то через два так.товых импульса, которые также...

Номер патента: 992646

Опубликовано: 30.01.1983

Авторы: Корнеев, Фукс, Шапиро

МПК: E01D 11/04, E01D 19/16, E04D 5/12 ...

Метки: анкеровки, вантового, канатов, моста, узел

...для пропуска канаю 1 ообразователей канатов одного направления, расположенными между отверстиями упорных планок, а каналообразователи канатов противоположного направления пропу992646 Формула изобретения фиг,2 аз 389/35 Подписное ИИПИраж 538 ППП "Патент",род, ул.Проектная,4 Фили г.уж щены через отверстия упорных планок и жестко соединены с ними.При этом анкеры канатов оперты через упорные шайбы разъемного типа на выступающие иэ бетонного массива пилона торцы соответствующих трубча 5 тых каналообразователей.На фиг, 1 показанузел анкеровки канатов вантового моста, общий вид;на фиг. 2 - разрез А-А на фиг. 1,Узел анкеровки канатов вантового 1 О моста включает перекрещивающиеся по фасаду моста канаты 1 и 2 сходящиеся с обеих сторон к...

Номер патента: 990441

Опубликовано: 23.01.1983

Авторы: Альтман, Фукс

МПК: B23D 23/00

Метки: пруткового, резки, штамп

...закрепленной на нижней плите 5. Ножедержатель 6 установлен в корпусе 2 на подшипнике 11 и взаимодействует с зубчатой рейкой 12 закрепленной на нижней плите 5. На нижней плите 5 установлен корпус 13, в котором на подшипнике 14 размещен ножедержатель 15 с установленным в нем втулочным ножом 16, выполненным в виде цанги с хвостовиком. Втулочный нож своей конусной поверхностью контакти,.рует с ноже- держателем 15 и фиксируется от проворота шпонкой 8. На резьбовую поверхность втулочного ножа 16 навинчена гайка -- шес терня 17, взаимодействующая с зубчатой рейкой 18, закрепленной на верхней плите 1.Штамп работает следующим образом.Пруток подается в отверстие втулочных ножен 7 и 16. Приходе ползуна пресса вниз верхняя подвижная плита 1...

Номер патента: 986921

Опубликовано: 07.01.1983

Авторы: Вавилин, Жабров-Тараканов, Кукин, Назаренко, Фукс

МПК: A23N 1/00, C12G 1/02

Метки: плодово-ягодных, производства, соков

...работает следующим образом.ЗОВ поддон 3 на позиции 11 укладываетсядренирующее устройство 13, на которомрасстилается салфетка 14. Подъемником2 поддон 3 поднимается до тех пор, покасалфетка с дренирующим устройством невыжмет уплотнительный пояс 10, приэтом дренируюшее устройство упретсяв ребра 11 зонта 4. Мезга насосом 7, иэ бункера 6 подается по трубопроводу5 в зонт 4. Так как зонт снизу закрытсалфеткой, то меэга начинает заполнятьполость зонта 4, при этом сок из мезгичастично выходит через салфетку и дрени-рующее устройство в поддон и далее всокосборник (не показан). Когда зонт45заполнйтся мезгой, сработает сигнальноеустройство 8,напримерконечный выключатель через резиновую мембрану и черезблок 9 управления остановит насос...

Номер патента: 983282

Опубликовано: 23.12.1982

Авторы: Болотов, Горбунов, Фукс

МПК: E21F 7/00

Метки: интенсификации, метановыделения, пласта, угольного, шахтах

...поверхности, места установки конт рольных постов для исключения попадания людей в опасную зону, сигналы о начале и окончании воздействия, мероприятия по усилению проветривания участка в период интенсивного выделения метана и другие вопросы по технике безопасности при ведении работ с использованием энергии СВЧ в983282 формула изобретения Составитель В.Пак Редактор О.Половка Техред М.Коштура Корректор О.БилакЗаказ 9864/37 Тираж 470 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,.Раушская наб., д, 4/5Филиал ИПП "Патент", г,ужгород, ул. Проектная, 44 шахтах, опасных по газу и пыли,сверхкатегорных и опасных по юнезап"ным выбросам угля и газа, определяются специально составленным и...

Номер патента: 974136

Опубликовано: 15.11.1982

Авторы: Войтович, Морозов, Трубняков, Фукс

МПК: G01G 11/18

Метки: весы, конвейерные

...измерения 9, соединенного с датчиком скорости ленты 4, из дополнительного реверсивного счетчика 10, вход "Запись" которого соединен с блоком управления б, из делителя кодов 11, входы которого соединены со счетчиками 7 и 9, регистра памяти 12, информационный вход которого соединен с выходом блока делителя кодов 11, вход записи - с выходом счетчика 9, а выход регистра памяти 12 соединен со входом предустановки счетчика10, из генератора корректирующих импульсов 13, соединенного со схемой переключения 14, из триггера знака 15, установочный вход которогоподключен к выходу старшего разряда реверсивного счетчика 7, управляющий вход - к выходу счетчика 9, авыход - к управляющему входу схемыпереключения 14, и из схемы совпадения нулей 16, вхсд...

Номер патента: 973715

Опубликовано: 15.11.1982

Авторы: Зиязов, Ковалев, Фукс

МПК: E02D 33/00

Метки: несущей, сваи, способности

...113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП нПатент", г, Ужгород, ул. Проектная, 4 3 9/в - постоянный коэффициент, зависящий от вида грунта,кН/мг,Предельное сопротивление сваи побоковой поверхности (Ф ) определяюткак разность общего предельного сопротивления сваи (Ф ), определенногопо упругому вертикальному перемещению поверхности околосвайного грунта известным способом и предельнымсопротивлением сваи по острию (Ф ,),рассчитанным по предлагаемой формуле,Способ осуществляют следующим образом,На определенном расстоянии от точки погружения сваи, например, нарасстоянии 10-15 ее диаметров, уста"навливают на поверхности грунта вибродатчик (сейсмоприемник ), подключенный к регистрирующему устройству,Наносят по свае удар молотом и...

Номер патента: 970621

Опубликовано: 30.10.1982

Авторы: Канторович, Мадорский, Николаева, Фукс

МПК: H02P 9/14

Метки: генератора, синхронного

...виде 15 формирующего звена нулевого порядка5, блок 6 вспомогательной коммутации, блок 7 частотной коррекции состоящий из генератора 8 пилообразного напряжения, компаратора 9, усилителя о 10 и управляемого источника 11 тока, и резистор 12.На вход трехфазного двухполупериодного выпрямителя 1 поступает напряжение, пропорциональное линейному трехфазному напряжению синхронного генератора. Сигнал с выхода выпрямителя 1 через резистор 12 подает:ся на вход интегратора 2. Величина резистора 12 и параметры интегратора 2 определяют постоянную времени интегрирования. Каждый период измеряемого напряжения в заданный момент времени, который отсчитывается от .нуля одного,из линейных напряжений трехфазной системы, блок 3 принуди тельного задания...

Номер патента: 964031

Опубликовано: 07.10.1982

Авторы: Лавров, Лисичкина, Николаев, Сундуков, Титов, Фукс

МПК: D01D 5/16

Метки: волокна, мокрого, формования

...устройства; на фиг. 2 - трубка, разрез.Устройство содержит емкость 1, сообщенную напорным трубопроводом 2 со средством для отделения пузырьков газа, которые через выходной патрубок 3 с вентилем 4 посредством трубопровода (на фигурах не показан) соединено с каналами 5 в основании 6 прядильной трубки 7, имеющей фильерный комплект 8. Средство для отделения пузырьков воздуха содержит корпус 9 с крыпвкой 10 и установленными в нем одна над другой втулками И и 12, имеющими тангенциальные отверстия 13 й 14. Через крььшку 10 в корпус введена газоотводная трубка 15,Устройство работает следующим обраОсадительная жидкость из емкости 1 через трубопровод 2 поступает в пространство между корпусом 9 и втулкой 11 и далее по отверстиям 13 - внутрь втулки...

Номер патента: 958611

Опубликовано: 15.09.1982

Авторы: Долгинов, Кузнецов, Фукс

МПК: E04C 3/08

Метки: металлическая, ферма

...фиг. 4 а фиг. 3; на фиг, 5 - узел2 для фермы с поясами вутавров и решеткой из замрных профилей; на фиг. 6 - фиг, 5.3Ферма 1 включает нижний 2 и верхний . 3 пояса, решетку 4 и стойки 5.Укрупнительный монтажный стык размещен в панели с крестовой решеткой. Элементы крестовой решетки, образующие панели фермы 6, прикреплены к фасонкам 7, з снабженным фланцами 8. Последние скреплены между собой болтами 9, образуя стык крестовой решетки в центральном узле.Стыки нижнего пояса 2 и верхнего пеяса 3 размещены в средней части панели с. крестовой решеткой и содержит каждый вертикальную 10 и горизонтальную 11 накладки. Накладки присоединены к поясам высокопрочными болтами 12.Накладки 10 и 11 служат для передачи нормальных сил, возникающих в...
