Федчун

Номер патента: 1824588

Опубликовано: 30.06.1993

Авторы: Желбаков, Федчун, Черняев, Янков

МПК: G01R 19/00

Метки: значения, периодических, сигналов, среднего

...схемы устройства, реализующего способ; на фиг. 2 приведены временные диаграммы, поясняющие работу устросйства,Предлагаемый способ осуществляется следующим образом, В момент начала периода сигнала формируют первую ступеньку весовой функции р, равную 1 (фиг,2 е), умножают измеряемый сигнал Ох (фиг. 2 Ь) на р и измеряют мгновенное значение умноженного сигнала. Через отрезок времени, равный периоду дискретизации Тд, р увеличивают на 1, измеряют мгновенное значение р . 01 и суммируют измеренные значения в сумме 51. Этот процесс продолжается до момента окончания периода, В следующий момент времени й, Тд измеряют временной интервал между моментом окончания периода и й , Тд (фиг. 2 г) р(1) уменьшается на 1, измеряют мгновенное значение р, 01...

Номер патента: 1815750

Опубликовано: 15.05.1993

Авторы: Жуловян, Лыщинский, Федчун

МПК: H02K 19/06, H02K 19/24

Метки: индукторная, электрическая

...и продольный разрезы предлагаемой индукторной электрической машины; на фиг, 3 - схема соединения катушек в многофазной обмотке; на фиг, 4 - электрическая схема подключения многофазной обмотки к источнику тока; на фиг. 5 - временная диаграмма токов источника; на фиг. 6 - пространственное распределение магнитодвижущей силы в различные моменты времени.Индукторная электрическая машина содержит статор 1 (фиг. 2) с зубцами 2 (фиг, 1), число которых 21, ротор 3 (фиг, 2) с зубцами 4 (фиг. 1), число которых гг, в-фазную обмотку, образованную из размещенных на зубцах статора катушек 5 - 52 (на фиг, 1, 3 показаны часть из.них), Магнитопровод выполнен из количества 71, составляющих статор и количества Ег, составляющих роторрадиально распределенных...

Номер патента: 1810960

Опубликовано: 23.04.1993

Авторы: Жуловян, Лыщинский, Федчун

МПК: H02K 19/06, H02K 19/24

Метки: индукторная, электрическая

...токов 24 (фиг. 1 - 4) в любоймомент времени таковы. что создаваемыеими магнитные потоки 25 замыкаются между смежными полюсами. Изменения токов 11 - 16 с частотой о 1 вызывают вращение магнитного поля в воздушном зазоре машины и сопровождаются последовательным чередованием контуров 25 дляпротекания максимального потока, Путь для замыкания магнитного потока в каждом из контуров обеспечивается высокой проводимостью частей 18 (фиг, 1, 3, 4) магнитопровода статора в направлении навивки и ярма ротора в поперечном направлении для конструкции иэ поперечных листов 22 (фиг. 1, 2) или аксиальном направлении для ярма из витой ленты 23 (фиг. 3, 4). Зубцы 2 (фиг. 2, 3) частей магнитопровода статора 18 (фиг. 1, 4) и зубцы 5 зубчатого кольца ротора 20...

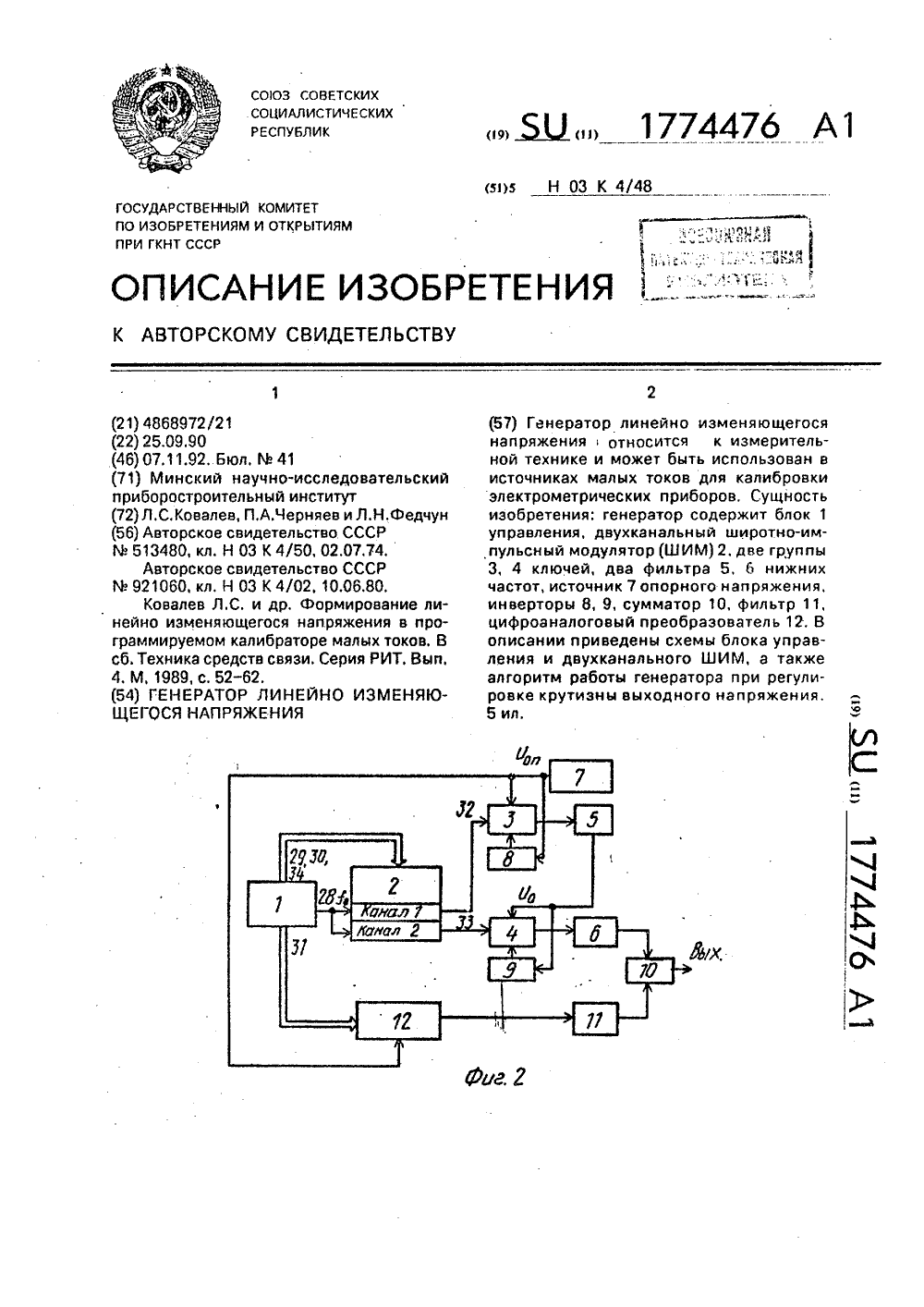

Номер патента: 1774476

Опубликовано: 07.11.1992

Авторы: Ковалев, Федчун, Черняев

МПК: H03K 4/48

Метки: генератор, изменяющегося, линейно

...шине данных) число вканале 2 таймера на единицу, изменяя длительность выходных импульсов в этом канале на значение 1 Ло. Период повторенияпрерываний Зпр 1 ( в данном случае) в 10раэ больше периода выходных импульсов вканале 2, что обеспечивает импульсную последовательность в виде "пачек" импульсов 10с неизменной длительностью в каждой"пачке", но длительность импульсов в соседних "пачках" канала 2 отличаются назначение 1/Ь. Такое построение канала 2позволяет получить линейное изменение 15длительности выходных импульсов, а послевыделения постоянной составляющей ФНЧ6 ЛИН,В канале 1 таймера импульсная последовательность "пачек" не имеет, что обеспечивает неизменную длительность выходныхимпульсов. Выделенная постоянная составляющая на...

Номер патента: 1733114

Опубликовано: 15.05.1992

Авторы: Рядненко, Федчун

МПК: B05B 7/24

Метки: нанесения, покрытий

...2 сообщено шлангом 9 с емкостью 1 через заборный патрубок 3 и насос 10,Периферийная часть 11 каждой из лопаплоско" ешалки стеи 8 расположена в вертикальнои сти и загнута в сторону вращения м 5.Прилегающая к валу 6 часть 12 ло 18 наклонена в сторону, противопо направлению вращения мешалки 5,1733114 930 Средняя часть 13 лопастей 8 выполнена в виде треугольника, одна из вершин которого расположена на нижней кромке лопастей 8.Установка работает следующим образом.Перед началом распыления краски вал 6 приводится во вращение ручкой 7 и осуществляется перемешивание краски лопастями 8, и очистка рабочей поверхности фильтра 4.Нижние кромки лопастей 8, проходя в непосредственной близости от днища емкости 1, интенсивно воздействуют нэ осадок...

Номер патента: 1676784

Опубликовано: 15.09.1991

Автор: Федчун

МПК: B23P 6/00

Метки: восстановления

...в устройство ножкаштангенциркуля опускается на 20 - 30 с в расплавленную смесь, состоящую из 78%хлористого бария и 22 поваренной соли срабочей температурой 750-900 С, После удаления из расплавленной смеси ее пома, щают на 5-7 мин в асбестовую ткань, после чего твердость ножки снижается до 22 - 26 НЯС.Измерительную ножку 10 устанавливают в устройство на плоскость ложемента 2, поджимают выступающей плоскостью 4 и зажимают винтом-прижимом 7 и винтом-ограничителем 9, Затем винт-ограничитель 9 отпускают в зависимости от величины износа измерительной ножки.Так,при вытяжке 0,16 мм и шаге винта 9, равном 1 мм, необходимо отвернуть винт на 600, т.е. на 1/6 оборота, обеспечивающего зазор Я (фиг. 6).Ножку штангенциркуля обжимают бойками, Крышку...

Номер патента: 1675379

Опубликовано: 07.09.1991

Авторы: Дружинин, Зикеев, Каблуковская, Козлова, Орешин, Федчун, Шаров

МПК: C22C 38/24

Метки: азотируемая, сталь

...к содержанию меди составляет 1,5-2,5. Применение предлагаемой стали взамен известной позволяет повысить надежность Я и долговечность изготовленных иэ нее деталей станков. 3 табл,180, 500 и 650 С с выдержкой 3 ч и охлаждением на воздухе, (ЛОпределяют стандартные механиче- ( р ские свойства, ударную вязкость КСО После термоулучшения и азотирования при 500 С в течение 48 ч определяют эксплуатационные свойства: поверхностную твердость, износостойкость, предел усталостной прочности, предел контактной выносливости, а также толщину аэотированного слоя.В табл. 1 приведены составы сталей, в табл. 2 - механические свойства, а в табл. 3 - эксплуатационные свойства,Применение предлагаемой сталимен известной позволит повысить над)О 20 100 980...

Номер патента: 1638659

Опубликовано: 30.03.1991

Авторы: Рыманов, Федчун

МПК: G01R 27/08

Метки: активного, выходом, находящегося, проводника, сопротивления, током, частотным

...11 нуля и его выходным сигналом 40запускается генератор 12 импульсовопорной длительности. Генератор 12,работая в ждущем режиме, вырабатывает один импульс с нормированной длительностью 2 . Под действием этого 45ойимпульса ключ 9 замыкается, а ключ10 размыкается и на входы операционного усилителя 1 в течение интервалла временипоступают напряженияП = 1 Ки П = 1 К . Напряжение навыходе операционного усилителя 1 кмоменту окончания становится равным ключ 10 замыкается, и к входу операционного усилителя 2 подключается напряжение Пх = 1 Кх, При этом напряжение на выходе операционного усилителя 2 начинает уменьшаться и по истечении времени с- ло оп становитл лся равным нулю, При этом вновь срабатывает компаратор 11 и начинается второй...

Номер патента: 1603092

Опубликовано: 30.10.1990

Авторы: Манило, Снаговский, Терещенко, Федчун

МПК: F16D 11/00

Метки: кулачковая, муфта, сцепная

...полумуфты 2 (максимальный угол несовпадения),и зазор в шлицевом соединении односто 25 ронний, препятствующий повороту полу-муфты 1 вокруг вала 3 в сторону ближайшейнесовпадающей впадины. Значит, требуется такая величина зазора. в шлицевом соединении, чтобы появилась возможность30 поворота полумуфты 1 на угол, обеспечивающий совпадение кулачков полумуфты 1 сболее удаленной впадиной полумуфты 2,Кулачковая муфта работает следующимобразом,35 Для перевода муфты из положения "Выключено" (фиг. 1 и 2) в положение "включено" необходимо расфиксироватьподвижную полумуфту 1,Для этого поворачивайт обойму 15 по40 часовой стрелке и переводят ее от упора 19до упора 20 (фиг. 4), где она и фиксируетсяфиксатором 18. При этом штифт 13, контактируя с...

Номер патента: 1577062

Опубликовано: 07.07.1990

Авторы: Жуловян, Калужский, Кутузов, Панарин, Русаков, Толстиков, Федчун

МПК: H02P 7/42

Метки: управлением, частотно-токовым, электропривод

...момента двигателя, т.е. Ц - : И.Переход от сигнала задания моментаво вращающейся системе координатс осямии ц, связанными с ротором двигателя, к системе заданныхмгновенных значений токов для каждой из его обмоток в неподвижныхкоординатных осях осуществляется в .данном случае с помощью первого преобрзователя 7 координат. Располагаяв каждый данный момент времени информацией о величине сигнала задания момента с выхода задатчика 6 момента на управляющем входе и об угЛе поворота ротора с вьжода датчика4 положения на опорном входе, на вьходе преобразователя 7 координат происходит формирование шести гармонических сигналов с амплитодой, пропорциональной напряжению Ц с часзм тотой и Фазой, соответствующими из.менению положения ротора и числу...

Номер патента: 1552335

Опубликовано: 23.03.1990

Авторы: Жуловян, Калужский, Ким, Кутузов, Панарин, Толстиков, Федчун

МПК: H02P 7/42

Метки: переменного, электропривод

...продольной составляющей тока 1=0.Однако для двигателей с электромагнитной редукцией частоты вращения высокое использование активных материалов достигается за счет увеличения значений индукции в воздушном зазоре до 0,9 Т (в зубцах до 2,5 Т), что обуславливает сильную насыщенность магнитной системы. При этом управление с 1 =0 оказывается неопдтимальным, поскольку при сохранении амплитуды тока якоря и возбуждения двигатель развивает больший момент, когда вектор магнитодвижущей силы (МДС) якоря Р повернут на определенный угол от оси Й ротора, которая совпадает с максимумом магнитной проводимости. В результате появляется размагничивающая реакция якоря Р 1, которая уменьшает насыщение магнитной системы, поэтому увеличивается доля МДС,...

Номер патента: 1495971

Опубликовано: 23.07.1989

Авторы: Жуловян, Калужский, Ким, Кутузов, Новиков, Толстиков, Федчун

МПК: H02P 7/42

Метки: электропривод

...зависимости требуемой величины сигнала корректировки о моменту от угла поворота вала двигателя и осуществляет это в виде преобразования кодаугла в код задания корректирующего 1 момента в соответствии с программой,записанной в нем предварительно впроцессе работы привода, Цифровая информация с выхода постоянного запоминающего устройства 13 приобретаетаналоговую форму после обработки еев цифроаналоговом преобразователе 14.Полученное напряжение подается наблок 15 корректировки амплитуды, где 35происходит подстройка уровня корректирующего сигнала. Сигнал заданиямомента с выхода сумматора 11 поступает на один вход умножителя 7. Навторой его вход подаются сигналы 40 с выхода формирователя 8 синусоидальных функций, назначением которогоявляется...

Номер патента: 1479903

Опубликовано: 15.05.1989

Авторы: Ковалев, Федчун, Черняев

МПК: G01R 35/00

Метки: калибровки, электрометров

...нарастать напряжение(положительной или, отрицательное полярности), поступающее на первый входсумматора 10, а на его второй входподается напряжение с буферного каскада 11, которое в первом цикле воспроизведения тока весьма мало,так какдополнительный конденсатор 5 длительное время находился в закороченном(с помощью ключа 8) состоянии, С выхода сумматора 10 напряжение, изменяющееся с крутизной Б, поступает надифференцирующий конденсатор 4 емкостью С, в дифференцирующей КС-цепивоспроизводится ток 1 = Б С, поляр-ность которого определяется нарастанием или снижением изменяющегося напряжения. В конце цикла, т.е. моментвремени Своспроизведения тока (продолжительностью обычно не менее 10 мин)по сигналу с блока 3 управления прекращается изменение...

Номер патента: 1278731

Опубликовано: 23.12.1986

Авторы: Смирнов, Федчун

МПК: G01P 15/13

Метки: акселерометр, компенсационный, маятниковый

...замкнутого контура изусилителя обратной связи, экстрапалятора и формирователя, Уровень сигналаосБпп на выходе формирователя в Краз меньше ега входного сигнала, адлительность фронта равна временивозврата ЧЗ акселерометра в положение нуля под действием дополнительгого момента обратной связи.Таким образом, после срабатыванияфиксатора на второй вход усилителяобратной связи поступает дополнительный сигнал, изменяющийся от нуля допр0 . При этом на второй вход усилиИтеля обратной связи поступает дополнительный сигнал, изменяющийся отпрнуля до П . При этом к ЧЗ акселероЧУ40 метра прикладывается дополнительныймомент обратной связи, под действием которого ЧЭ возвращается к наложению нуля. При уменьшении сигналаБ до нуля момент обратной связиа...

Номер патента: 1203477

Опубликовано: 07.01.1986

Авторы: Карпов, Федчун

МПК: G05B 11/14

Метки: бесконтактное, грубого, каналов, переключающее, точного

...ключа 9,Точный канал устройства состоитиз второго ограничителя 2 сверху,второго усилителя 4, второго выпрямителя б и второго ключа 10.Устройство работает следующимобразом.Входной сигналгрубого канала устройства через последовательно соединенные первый ограничитель1 сверху, первый усилитель 3 и первый выпрямитель 5 подается навторой (т,е, инвертирующий) входсумматора 7, Входной сигнал точного канала через последовательносоединенные второй ограничитель2 сверху, второч усилитель 4 и второй выпрямитель 6 подается на первый(т.е. прямой) вход сумматора 7.Параметры ограничителей 1 и 2сверху и усилителей 3 и 4 выбираются такими, чтобы максимальное значение сигнала О на выходе первого выпрямителя 5 было больше максимального значения сигнала...

Номер патента: 1176305

Опубликовано: 30.08.1985

Авторы: Карпов, Федчун

МПК: G05D 9/02

Метки: жидкости, сосуде, уровня

...в ваннах при автоматической 5пайке или любой жидкости в сосуде.Цель изобретения - уменьшениевеса и упрощение переналадки устройства,На фиг,1 представлено устройство,общий вид; на фиг.2 - вид А на фиг.1.Устройство состоит из сосуда 1с жидкостью 2, поплавка 3, вращающегося вокруг неподвижной оси звездочки 4, через которую перекинута 15цепь 5, барабана б, установленногона одной оси со звездочкой 4 и скрепленного с ней, выполненного в виденабора шкивов различного диаметра,на одном из которых закреплена 20нить 7, соединенная с поплавком 3.Устройство работает следующим образом.Б исходном положении поплавок 3погружен в жидкость 2 нижним торцом от заданного уровня на глубину Х . При этом механизм погружения,включающий в себя поплавок,...

Номер патента: 1175793

Опубликовано: 30.08.1985

Автор: Федчун

МПК: B63B 59/02

Метки: кранец, судовой

...изобретения - упрощение конструкции и повышение энергоемкости.На чертеже представлен судовой кранец, общий вид в разрезе.Судовой. кранец содержит упругую 10 оболочку 1, в которой размещены упругие перегородки 2 и 3, образующие замкнутые .первичные полости А. Оболочки 1 можно соединять между собой в зависимости от необходимой ,15 энергоемкости крана, Между упругой оболочкой 1 и упругими перегородками 2 образована вторичная полость Б, сообщенная с первичными полостя. ми А через отверстия 4, Вторичная 20 полость Б сообщена отверстиями 5.с торовой уравнительной емкостью б,ко-. торая насажена на упругю оболочку 1 по периметру вторичной полости Б,Вторичные и первичные полости 25 А и Б заполнены жидкостью, Торовая уравнительная емкость...

Номер патента: 1065294

Опубликовано: 07.01.1984

Автор: Федчун

МПК: B63B 59/02

Метки: кранец, судовой

...полостями через отверстия в упругих перегородках,Такое выполнение судового кранца позволяет значительно повысить его энергоемкость, так как перетекание жидкости из первичной полости во вторичную встречает дополнительное сопротивление жидкости вто ричной полости, а из вторичной полости в уравнительную гидравлическую емкость - высоту жидкостного столба уравнительной емкости. Кроме того, такой кранец позволяет унифицировать его элементы и выполнять их стандартными, а это расширяет диапазон применения, так как эцергоемкостькранца можно регулировать в широких пределах, осуществляя требуемый набор стандартных секций и корпусов. На чертеже изображен судовой кранец,общий вид в разрезе. вСудовой кранец содержит упругую оболочку 1 и упругие...

Номер патента: 1049346

Опубликовано: 23.10.1983

Авторы: Казарезов, Коробанов, Коробанова, Магула, Рудык, Федчун

МПК: B63B 59/02

Метки: брус, защиты, корпуса, навале, повреждения, привальный, судна

...является незамкнутость трапецевидного профиля сечения, не- дающего возможности надежного крепления на судне, также сравнительно небольшая деформативная податливость после соприкосновения усиления амортизатора с жесткой частью судна или причалом из-за сравнительной малой толщины усиления. Кроме того, для амортизатора характерна недолговечность, поскольку при сильном сжатии в районе основания трапеции образуются складки и заломы, а это является первым признаком предстоящего усталостного разрушения резины.Целью изобретения является повышение демпфирующей способности и надежности.Эта цель достигается тем, что в привальном брусе для защиты корпуса судна от повреждения при навале, содержащем, по меньшей мере, один ряд профилированных полых...

Номер патента: 1027271

Опубликовано: 07.07.1983

Авторы: Силина, Федчун, Шлямнев

МПК: C22C 38/24

Метки: сталь

...азотированного слоя и сердцевины,Наиблоее близкой к предложеннойпо технической сущности и достигае мому эффекту является сталь 21, , содержащая, вес.Слитки ковали на прутки50 мм и подвергали термичесботке по режиму; закалка отв масло и отпуск с 600 С, 20ло Предлагаемая сталь не склониускной хрупкости.. Углерод 0,3-0,45Марганец 0,3-0,6Кремний 0,17-0,37Хром 1,5-2,5Ванадий 0,2-0,55 Германий 0,2-0,8Железо ОстальноеЭта сталь имеет следующие механические свойства после термическойобработКи (улучшения): 6 В = 12510 130 кгс/мм баем 115-123 кго/ммо = 17,0-18,5, Ю = 56,5-61,5,аН,2 а= 10,5-12,0 кгсм/см 2 ф ау 8,59,5 кгсм/см 2;. а,0= 7,0-8,1 кгсм/см .После аэотирования она имеет 15 низкую ударную вязкость и износостойкость.Целью...

Номер патента: 996714

Опубликовано: 15.02.1983

Авторы: Козицкий, Малицкий, Федчун

МПК: E06B 5/16

Метки: дверь, противопожарная

...двери, и ручку, снабжена толкателем, размещенным в одном иэ пазов, соединенным с ручкой и взаимодействующимс ригелем.Такое конструктивное выполнение двери позволяет обеспечить удобную эксплуатацию двери, так как достаточно для открывания и закрывания двери разместить одну ручку на полотне двери и посредством воздействия через ручку на толкатель привести в движение запирающий механизм, размещенный на раме.На фиг. 1 изображена противопожарная дверь, разрез; на фиг. 2 - толкатель, взаимодействующий с ри 996714., гелем и управляемый ручкой, разрезА-А на фиг, 1,Противопожарная дверь содержитполотно 1, навешенное при помощипетель (не показаны) на раму 2, запирающий механизм 3, состоящий .из 5системы подпружиненных ригелей 4,соединенных...

Номер патента: 926060

Опубликовано: 07.05.1982

Авторы: Бровина, Лахтин, Силина, Федчун, Цырлин, Шлямнев

МПК: C22C 38/24

Метки: конструкционная, сталь

...дойолнительно содержит. германий при следующем соотно" шении компонентов, вес.Ф:39260604Углерод 0,30-0,45 600 оС в течение 2 ч в масло) предла-Марганец О, 30-0,60гаемая и известная стали имеют слеКремний 0,17-0,37 :дующие свойства (см. табл. 2),Хром 1,5-2,5 Сравнительные свойства предлагаВанадий 0,20-0,50 5 емой и известной сталей после аэотиГерманий 0,20-0,80 рования приведены вотабл. 3.Железо Остальное Таким образом, предлагаемая стальСтали выплавляют в 50 кг индук- превосходит известную по комплексу ционной печи, Химический состав ста- механических свойств и имеет высолей приведен в табл, 1. О кую склонность к аэотированию приПосле термической обработки (эа- большой глубине диффузионного слоя и калка от 860 С в масло, отпуск от...

Номер патента: 921060

Опубликовано: 15.04.1982

Авторы: Ковалев, Федчун, Черняев

МПК: H03K 4/02

Метки: генератор, ступенчатого

...между собой на время 1 ц, так как им 1060 4пульсы с генераторапоступают в счетчик 2 непосредственно, а в счетчик 3 - через инвертор (элемент 7). После заполнения счетчика 3 его выходной сигнал запирает элемент 7 и разрешает (через элемент 7) работу элемента 8. При этом на выходетриггера 4 образуется К/К 4 (К 1коэффициент деления второго счетчика)1 О импульсов с периодом Т = К 4/Г идлительностью йц,В последнем цикле заполнениясчетчика 3 при выполнении условияТыва Сз (где йз - время задержки рас 15 пространения импульса счетчика 3),К+ импульс с генератора 1 не проходит через элемент 7 в счетчик 3,а проходит через элемент 8 и производит сброс счетчика 3, Таким обра 20 зом, происходит запрет прохожденияодного иипульса частоты Г в счетчик 3...

Номер патента: 912901

Опубликовано: 15.03.1982

Авторы: Козицкий, Малицкий, Федчун

МПК: E06B 5/16

Метки: дверь, противопожарная

...Указанная цель достигается тем, чтов противопожарной двери, включающейполотно, закрепленное на раме, запирающий механизм, состоящий из системы подпружиненных ригелей, соединенных с тягой, и ручку, запирающий механизм размещен на раме, а в полотне двери выполнены пазы, взаимодействующие с ригелями запирающего механизма,На чертеже изображена противопожарная дверь, общий вид.Противопожарная дверь содержит полотно 1, навешенное при помощи петель (на чертеже не показаны) на раму 2, Запирающее устройство, состоящее из системы подпружиненных ригелей 3, соединенных тягой 4, закреплено на раме 2 и снабжено ручкой 5 для открывания двери. В полотне 1 выполнены пазы 6 для взаимодействия с ригелями 3.При повышении температуры воздуха в аварийной...
