Патенты с меткой «кернодержатель»

Номер патента: 258989

Опубликовано: 01.01.1970

Авторы: Кузнецов, Разработки, Сергеев, Хайбуллин

МПК: E21B 47/00

Метки: высокого, давления, кернодержатель

...упругих колебаний. Датчики выполнены в виде электровводов высокого давления, снабженных пьезоэлементами.Предлагаемая конструкция гидронепроницаемого стакана позволяет устранить акусти.ческие помехи и обеспечивает локализацию излучения и приема упругих колебаний при сохранении гидроизоляции керна, а расположение датчиков обеспечивает возможность исследования керна в условиях, близких к пластовым, тремя методами: продольным профилированием вдоль керна, прозвучиванием кер на перпендикулярно оси в разных сечениях и методом отраженных волн для прослеживания передвигающейся границы соприкосновения в пористой среде несмешивающихся флюидов,1-1 а чертеже изображен описываемып кернодержатель.Кернодержатель состоит из металлического корпуса 1...

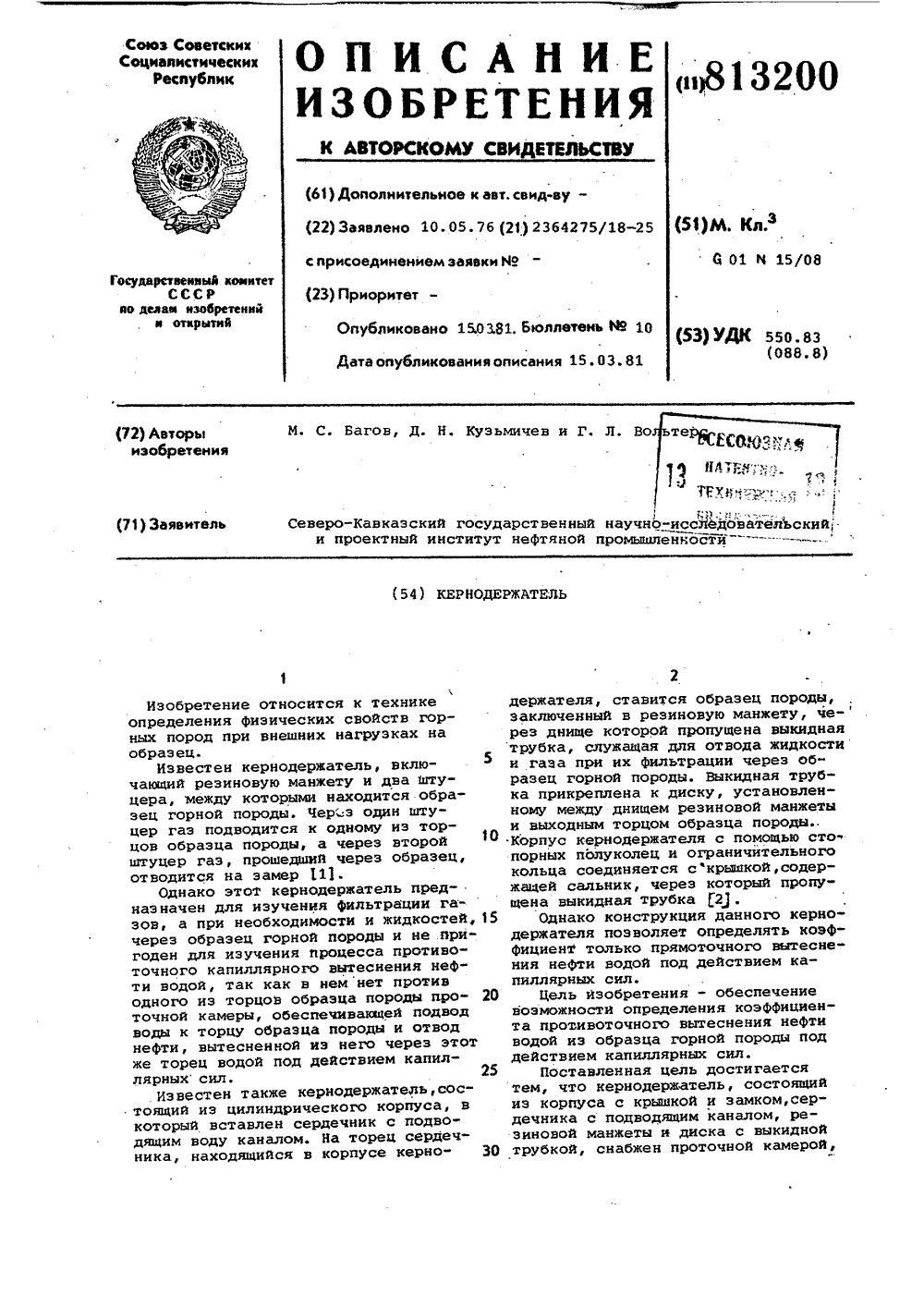

Номер патента: 813200

Опубликовано: 15.03.1981

Авторы: Багов, Вольтерс, Кузьмичев

МПК: G01N 15/08

Метки: кернодержатель

...кернодержатель, общий вид; на Фиг,2 - пластинка с прямоугольным вырезом; на фиг.3- торец сердечника с пазами и каналами, вид сверху, 15Кернодержатель состоит из корпуса.1, на фланец которого устанавливается крышка 2, соединенная трубкой3 с прессом гидрообжима и скрепленная с корпусом замком 4. 20В нижней части корпуса размещенсердечник 5 с подводящим б и отводящим 7 каналами и пазами 8, На торце сердечника размещена пластинка9 с прямоугольным вырезом. 25Герметичность кернодержателя достигается благодаря уплотнительнымкольцам 10 и 11 и венчику резиновойманжеты 12. Диск 13 с подсоединенной к нему выкидной трубкой 14 размещен внутри манжеты между ее.днищемЗОи торцом образца 15 породы. Благодаря небольшому диаметру выкиднойтрубки и ее...

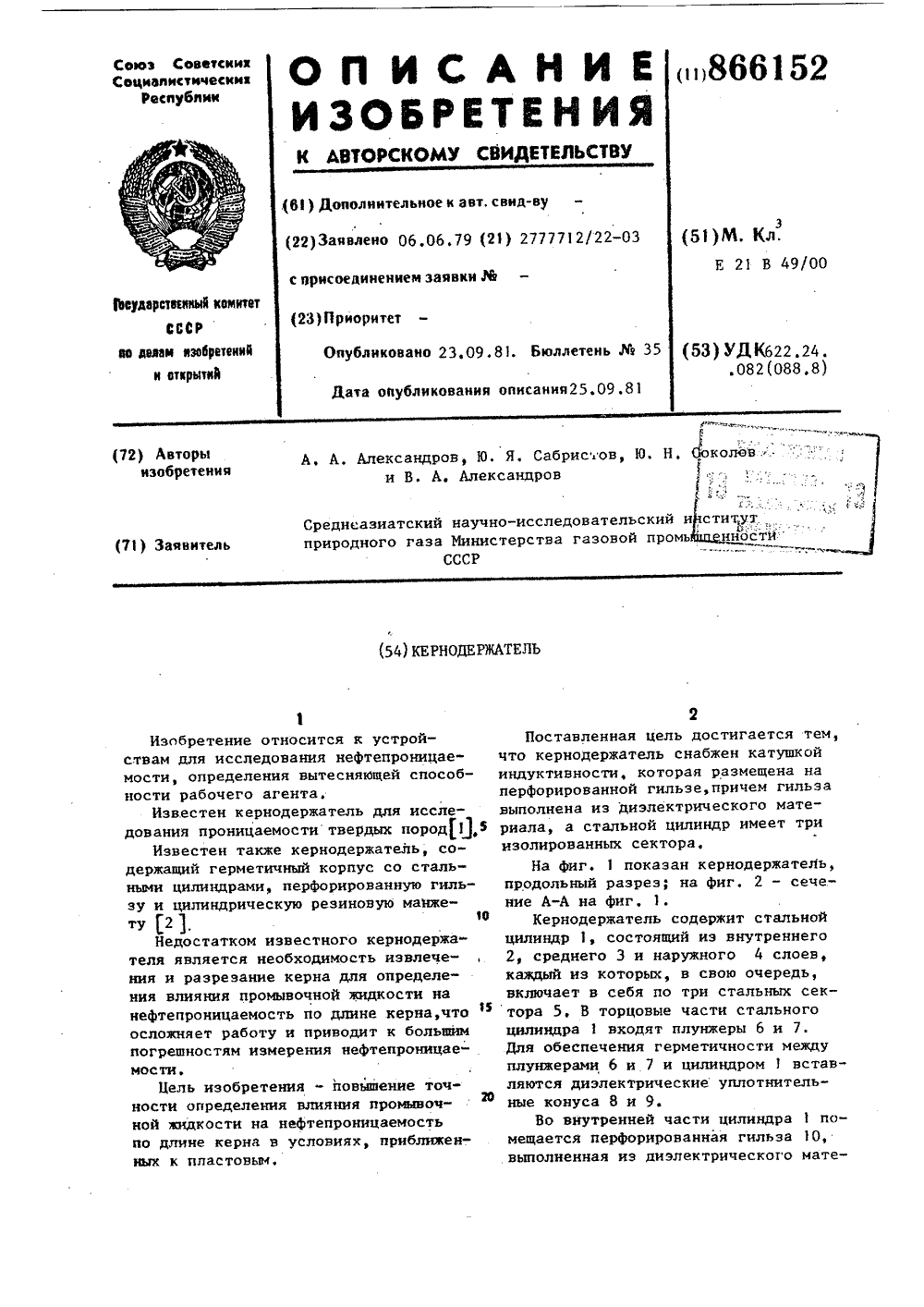

Номер патента: 866152

Опубликовано: 23.09.1981

Авторы: Александров, Сабристов, Соколов

МПК: E21B 49/00

Метки: кернодержатель

...которая размещена на перфорированной гильзе,причем гильза выполнена из диэлектрического материала, а стальной цилиндримеет три изолированных сектора,Источники информации,45 принятые во внимание при экспертизе1. Авторское свидетельство СССРУ 135277, кл. Е 21 В 49/00, 1960.2. Калипко М, .К. Методика исследования коллекторных свойств кернов,50 М., Госопоттехиздат, 1963. с, 95-124. риала и имеющая с наружной стороныканавки 11, расположенные равномернопо всей длине перфорированной гильзы10. В перфорированную гильзу 10 вкладывается цилиндрическая резиноваяманжета 12, обжимающая исследуемыйкерн 13,На плунжеры 6 и 7 кладутся пластинки 14 и 15, В боковой части цилиндра1 сделаны отверстия, оканчивающиесяштуцерами 16 и сальниками 17.Через...

Номер патента: 941560

Опубликовано: 07.07.1982

Авторы: Рыженко, Фаст, Черняк

МПК: E21B 49/00

Метки: кернодержатель

...перфорированной гильзы 8,В плунжерах 13 и 14 выполнены также каналы 22 и 23 для термопары, а крышки 2 и 3 стягиваются шпильками .24 и 25 с гайками 26 и 27.Устройство работает следующим образом. Образец горной породы(керн) помешают в полость 10 эластичной манжеты9, вставленной в перфорированную гиль-,зу 8, которую помещают в цилиндрическую камеру 1 таким образом, чтобыторцы плунжеров 13 и 14 упирались вобразец горной породы. Завинчиваягайки 26 и 27 шпилек 24 и 25, стягивают крышки 2 и 3 между собой. Усилиеот крышек 2 и 3 передается через уплотнительные конуса 4 и 5 на цилиндрические буртики 21 эластичной манжеты,которые, упираясь .в торцы перфорированной гильзы 8, герметизируют плунжеры 13 и 14 в цилиндрической камере1. Через...

Номер патента: 1214907

Опубликовано: 28.02.1986

Авторы: Андрей, Важов

МПК: E21B 25/10

Метки: кернодержатель

...имсющего внутреннюю коническуюповерхность 2 с выполненными на нейпродольными пазами 3 с участком 4,имеющим уменьшающуюся глубину, икольцевой проточкой 5. Участок,4 расположен в зоне расположения кольцевой проточки. В корпусе 1 размещенкернорватель в виде разрезного пружинного рвательного кольца 6 с кольцевой проточкой 7 в верхней частинаружной конической поверхности,В кольцевой проточке 5 корпуса 1 размещено направляющее кольцо 8, а впазах 3 - упругие аластины 9, закрепленные на наружней поверхности кернорвателя при помощи имеющихся на верхних концах Г-образных хвостовиков 10,размещенных в кольцевой проточке 7рвательного кольца 6,Кернодержатель работает следующим образом.При бурении скважины керн проходит в корпус 1 по его осевому...

Номер патента: 1247723

Опубликовано: 30.07.1986

Авторы: Александров, Ибрагимов, Соколов, Халисматов

МПК: E21B 49/00, G01N 15/08

Метки: кернодержатель

...конусами 4, прижимаемыми торцами к резиновой манжете 8 через пластины 11 посредством болтов 12. После создания торцового 40 давления на керн 10 плунжерами 3 начинают процесс его бокового обжима. Масло под заданным давлением (как правило приближенным к горному), через штуцер 2 и боковые отверстий 7 45 в перфорированной гильзе 6 обжимает стенки 9 манжеты 8. Через отверстия 7 в торцовых ребрах гильзы 6 давление распространяется на торцовые части манжеты 8, за счет чего они принимают форму торцов уплотнительных конусов 4. Это способствует натяжению стенок 9 манжеты 8 и предотвращает их гофрообразование, снижающее надежность бокового обжима, так как по полостям гофр возможно проскальзывание исследуемого флюида. Радиусы . сопряжений...

Номер патента: 1280462

Опубликовано: 30.12.1986

Авторы: Александров, Садыков, Соколов, Халисматов

МПК: E21B 49/00, G01N 1/00

Метки: кернодержатель

...Торцовый обжим керна создается плунже,рами 2. После подачи под давлениемв керн 4 через отверстие верхнегоплунжера 2 промывочной жидкости начинается ее Фильтрация через боковыетрещины и по винтовой полости 11 через штуцер 12 она подвергается коли чественным и качественным исследованиям. Те же исследования проводятсяпри фильтрации промывочной жидкостив осевом направлении керна через отверстие нижнего плунжера 2. Для со хранения целостности керна, представ-,ленного породами, используют вариантгильзы 7, проточки у которой выполнены с переменным по ее длине шагом.При достижении трещиной края ребра 20 8, где на боковую стенку керна 4 действует давление обжима, передаваемоеот эластичного элемента 9, она поворачивается и идет по...

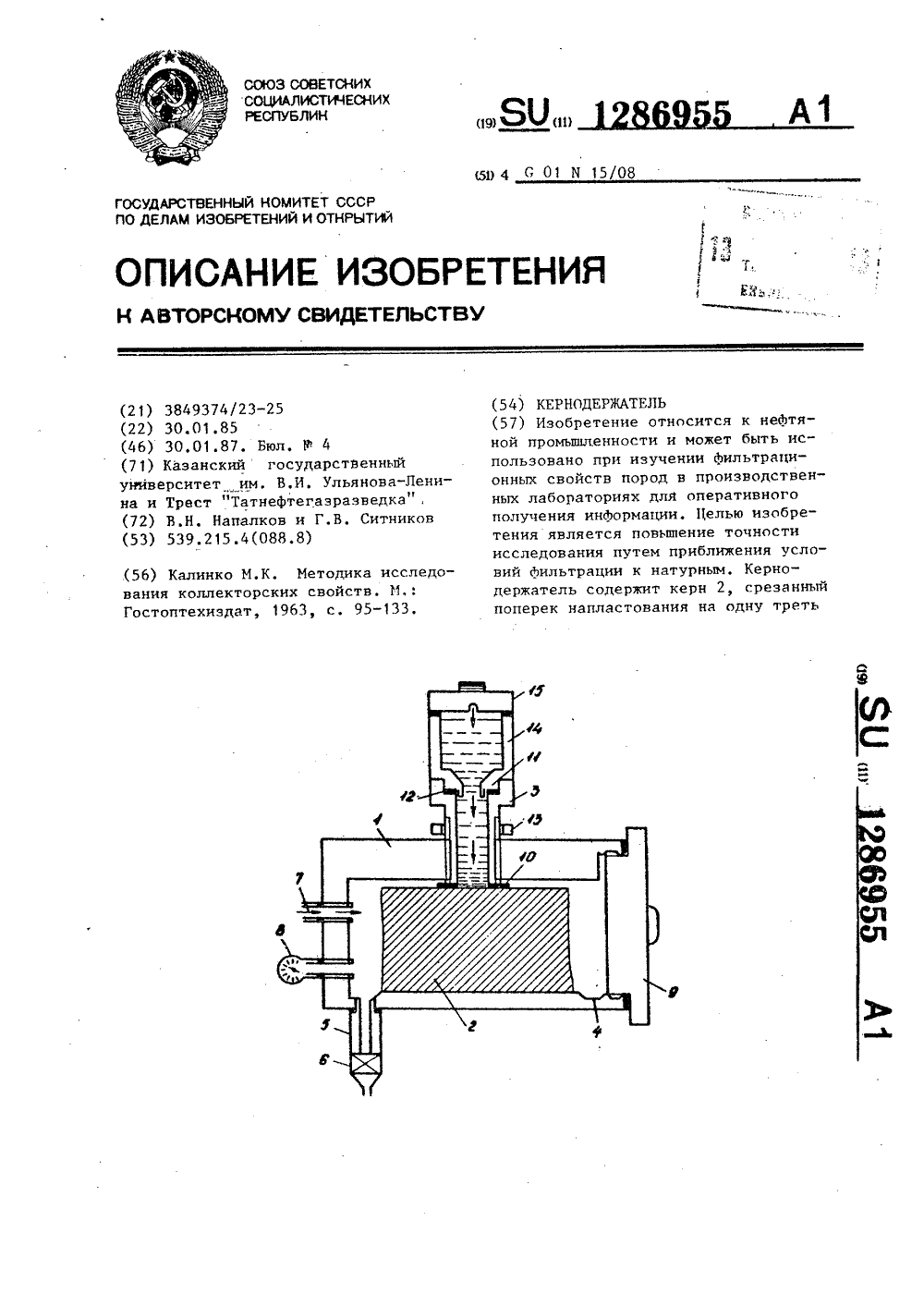

Номер патента: 1286955

Опубликовано: 30.01.1987

Авторы: Напалков, Ситников

МПК: G01N 15/08

Метки: кернодержатель

...Втораяемкость толсто".тенная и без смотровых прорезей, рассчитана на высокиедавления. Замер Фильтрата происходитуже в мернике после его прохождениячерез игольчатый вентиль 6, обеспечивающий заданное противодавление наповерхность керна. Это противодавление создается при помощи баллона сгазом, соединенного с кернодержателем штуцером 7, находящимся на егозадней стенке, Здесь же расположени контрольный манометр для замерапротиводавления.Передняя стенка представляет собой свинчивающуюся ключом крышку 9,11 ежду корпусом и крышкой располагается уплотнительное кольцо. В верхней утолщенной части кернодержателяна резьбовом соединении вставляетсяподвижная муАта 3, снабженная уплотнительным кольцом 10 для обеспеченияплотного контакта муАта -...

Номер патента: 1364708

Опубликовано: 07.01.1988

Авторы: Гнатюк, Лискевич

МПК: E21B 49/00, G01N 15/08

Метки: кернодержатель

...через исследуемый образец 8и создания в нем давления,Плунжеры 9 служат для передачиосевого давления от поршня 15 вспомогательного пресса 16 на торцовуюповерхность исследуемого образца 8,размещения в гнездах головок 11 пьезопреобразователей 12 и 13, являясьодновременно токопроводами при злекз 1364 трических измерениях. Текстолитовые пластины 17 служат электроизолирующими прокладками между плунжерами 9 керновой камеры и вспомогательным прессом 16.5Вспомогательный гидравлический пресс 16 состоит из нижней 18 и верхней 19 плит, направляющих стержней 20, цилиндра с поршнем 15. Уплотнение в цилиндре пресса 16 создают кольца 21, а подвод флюида для создания торцового давления на исследуе" мый образец 8 осуществляется через...

Номер патента: 1456844

Опубликовано: 07.02.1989

Авторы: Замахаев, Иванов, Кончаков, Федоров

МПК: G01N 15/08

Метки: горных, изучения, кернодержатель, породах, процессов, фильтрации

...каналы 10 для гидравлическойсвязи с отверстием 3 для подводафлюида, стакан 11, в днище котороговыполнен канал 12, Полость для размещения керна 13 исследуемой горнойпороды образована стаканами 9 и 11,установленными соосно, открытыми сторонами навстречу друг к другу и внутренней поверхностью эластичной манжеты 8, заполнена крупнозернистымсыпучим мАтериалом 14, напримерстальными шариками.Затвор 15 со сквозными продольными каналами 1 б для подвода и отвода 35флюида к замерному узлу (не показан) ного внутри ЗМ 8. При этом СК 12 и16 имеют гидравлическую связь. После установки керна в кернодержательло СК 2 и 4 подводится моделируемоегеостатическое давление, а по СК 3подводится прокачиваемый флюид поддавлением, моделирующим...

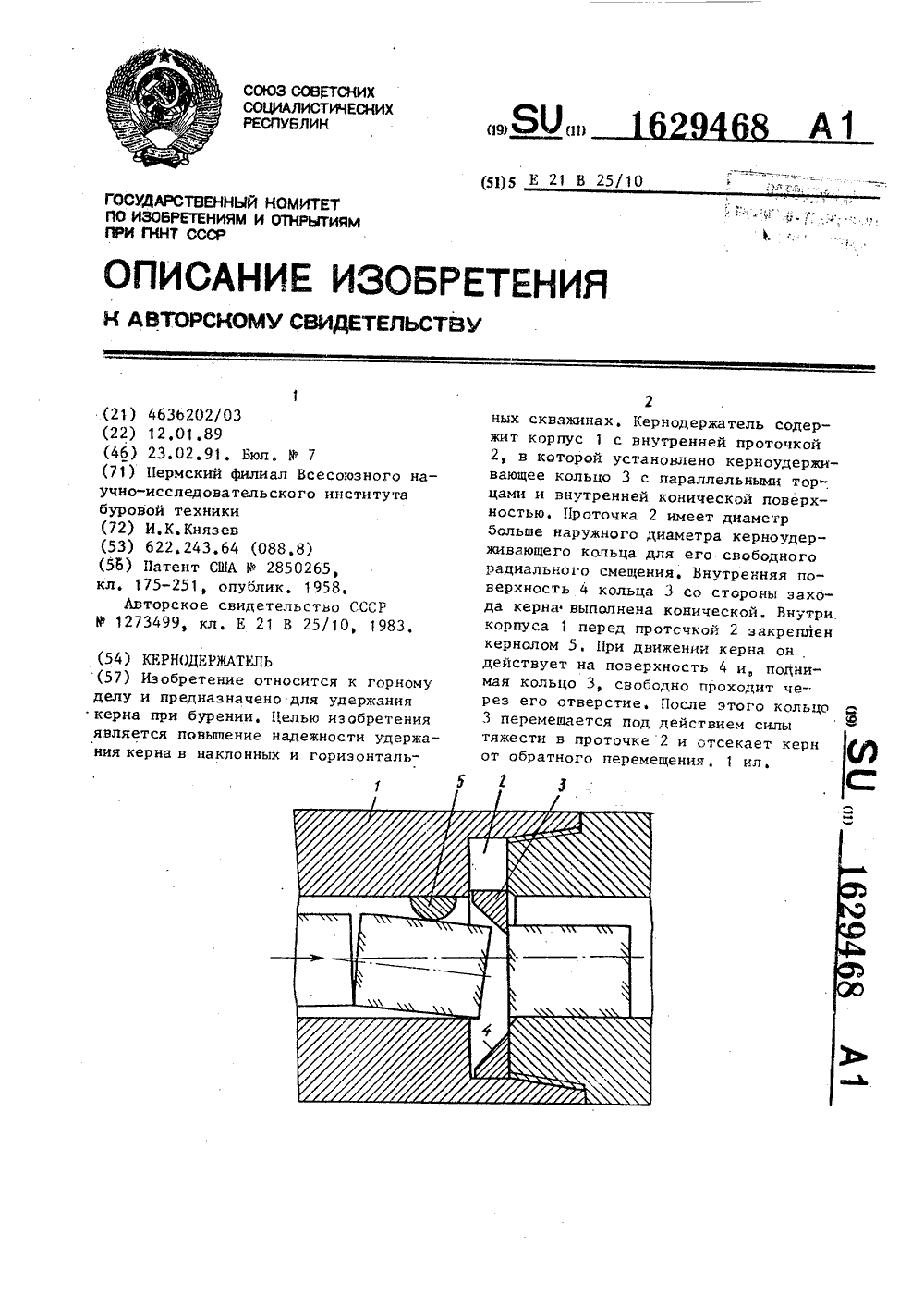

Номер патента: 1629468

Опубликовано: 23.02.1991

Автор: Князев

МПК: E21B 25/10

Метки: кернодержатель

...Керн, сломанный на куски керноломом 5, при движении действует на коническую поверхность и, поднимая кольцо 3, свободно проходит через Составитель В.Акслер Редактор А.Мотыль ТехредЛ.Сердюкова Корректор Л.БескидТираж 354 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 417 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 Изобретение относится к горному делу, в частности к устройствам для удержания керна при бурении и извлечении.Целью изобретения является повышение надежности удержания керна в наклонных и горизонтальных скважинах.На чертеже показан кернодержатель, разрез.Кернодержатель содержит корпус 1 с внутренней проточкой 2 и с...
