F26B 13/06 — с движением высушиваемого материала по извилистой или зигзагообразной траектории

Номер патента: 2691

Опубликовано: 15.09.1924

Автор: Костин

МПК: F26B 13/06

Метки: сушилка, тканей

...навстречу движущемуся товару. Из последнего отделения У, отработанный воздух, при помощи вытяжного вентилятора С удаляется в атмосферу,ому 5 января 1923 го6205). ля 1927 г, Действие патента5 сентября 1924 г. В виду того, что наибольшая экономичность воздушной сушилки в отношении расхода топлива обусловливается возможно высокой температурой отходящего отработанного воздуха и наибольшею степенью влажности его, направляющие воздух перегородки А, А, А устраиваются в виде полых паровых плит, которые подогревают воздух по мере продвижения и охлаждения его вследствие поглощения влаги из ткани.Сырой товар, отжатый в плюсовке, поступает в сушилку через отверстие Л и выходит через отверстие 9, Чтобы избежать утечки подогретого воздуха через...

Номер патента: 5050

Опубликовано: 30.04.1928

Автор: Таиров

МПК: F26B 13/06

Метки: мансардная, машин, печатных, сушилка

...К воздуху, поступающему в подогреватель А из корпуса, прибавляется часть горячего воздуха, высасываемого вентилятором С, для чего служат клапаны е и 4, установленные на трубе К. Подогреватель А может быть расположен в центре сушилки или при переделке старых сушилок - снаружи сбоку ее. В обыкновенной ма шилке со спиральным и с подогревателем во га ется пускать товар 1 - б лишь в одном н по достижении им це выводить его при и нального ролика В ( боковую стенку суши клады 6. Благодаря ству в предлагаемо требуются уже втори для возврата товара,нсарднои суходом ткани здуха предлапо роликам аправлении и нтра сушилки омощи диагофиг. 4) через лки на само- кому устрой- сушилке не чные роликикоторый, не тай Предл целью у со спира чатных обеме...

Номер патента: 43411

Опубликовано: 30.06.1935

Автор: Пластинин

МПК: F26B 13/06

Метки: ситцепечатной, сушилка

...тканей,На чертеже изображен продольный разрез предлагаемой сушилки,Сушилка состоит из двух камер; камеры А - собственно сушилки для напечатанной ткани и камер ы Б - для сушки подкладки.Мокрая ткань 1 после печатной машины вводится в сушилку по спиралеобразному каналу 2, 3, 4, 5, образуемому перегородкой 6 - 7,Калорифер 8 подогревает свежий воздух, засасываемый вентилятором из спиралеобразного канала 2 - 5 и подаваемый вверх камеры А, а калорифер 10 перегревает воздух, поступающий в камеру Б.Благодаря применению перегородки 6 - 7 и образованию канала 2 - 5 и, с другой стороны, благодаря применению вентиляторов с калориферами 8 и 10, предупреждается возможность попадания холодного воздуха внутрь сушилки и тем самым исключается...

Номер патента: 44475

Опубликовано: 30.09.1935

Автор: Алиев

МПК: A24B 1/02, A24B 1/08, F26B 13/06 ...

Метки: листьев, сушильное, табачных

...на концах которой находятся ролики, и к этой проволоке на крючках подвешивается нитка с нанизанными листьями, Суруки последовательно связываются друг с другом подвижными шарнирами на расстоянии наибольшей ширины листа, Связанные таким образом между собою суруки представляют собой длинную цепь подвешенных листьев, удобную для сушки на солнце, Эта цепь суруков обоими концами соединяется стальным тросом, так что образуется бесконечная лента, со. стоящая из 50 метров (приблизительно) цепи струков и бО метров проволочного каната.Суруки своими концевыми роликами двигаются по соответствующей длины стеллажу 4, находящемуся под открытым небом, Для возможности выдвигания суруков и уборки их на ночь в сарай служит приспособление,...

Номер патента: 47666

Опубликовано: 31.07.1936

Авторы: Казутин, Назаров, Щуркин

МПК: F26B 13/06

Метки: воздушная, сушилка, ткани

...Интенсивная циркуляция" воздуха и регенерация отработанного воздуха в каждой зоне, причем благодаря наличию впускного и выпускного шиберов возврат отработанного воздуха можно регулировать в широких пределах,3, Возможность создания разрежения внутри сушилки за счет регулировки количества выпускаемого и впускаемого воздуха, что обеспечивает от выброса воздуха из сушилки в рабочее помещение,4. Возможность, без ущерба для качества ткани, применения относительно высоких температур сушки в первой зоне в виду большой влажности ткани при поступлении ее в эту зону, а так же постепенного снижения температур сушки по мере высыхания ткани.5, Возможность получения высоко насыщенного отходящего воздуха и тонкой регулировки как температур воздуха,...

Номер патента: 86595

Опубликовано: 01.01.1950

Авторы: Литвиненко, Плотников, Ревич

МПК: F26B 13/06, F26B 3/30

Метки: вулканизации, пропитки, сушки, ткани

...установка отличается от известных усгановок подооного рода комплексным применением уже известных устройств в одной установке, что обеспечивает пропитку, сушку и вулканизацию ткани для искусственного футора за один цикл работы. Благодаря этому сокраша ется потребность внутризаводского транспорта, рабочей силы и создает. ся экономия тепловой и электрической энергии,На чертеже изображена установка с комплексным применением уже известных устройств.Для осуществления обработки ткани, для искуссгвенного футора за один цикл работы ткань поступает на размоточное устройство 1, с которого при обеспечении необходимого первоначального натяжения ткань перемещается в роликовую пропиточную машину 2. После этого ткань поступает в...

Номер патента: 136674

Опубликовано: 01.01.1961

Авторы: Волынский, Сельцовский, Схолль, Тарасов, Ягуд

МПК: F26B 13/06

Метки: клеенки, сушильная, сушки, шкурки, шлифовальной

...При выключении намоточного станка 8 для смены намоточного сердечника включается компенсатор 7 и двигается вперед вместе с вешалами 2 в течение времени, необходимого для смены намоточного сердечника. При включении станка 8 компенсатор 7 автоматически переключается переключателем скоростей 9 на обратный ход, Скорость поступательного движения компенсатора равна скорости движения конвейера, а возвратное движение компенсатора происходит в 6 - 7 раз медленнее.Предмет изобретения1, Сушильная установка для сушки шлифовальной шкурки, клеенки и т. п. материалов, содержащая замкнутый цепной конвейер с двумя и более ветвями и прикрепленными к звеньям цепи вешалами, петлеразборщики и петлеобразователи, о т л и ч а ю щ а я с я тем, что, с целью...

Номер патента: 139293

Опубликовано: 01.01.1961

Авторы: Городов, Лепский, Черкинский

МПК: F26B 13/06, F26B 13/20

Метки: бумаги, газовая, полотен, сушилка, тканей

...камерой генератор, состоящий из полости 2, включающей смесительную трубу 3, в которой расположена одна или несколько горелок 4.Труба 3 сообщается с рециркуляционным вентилятором б, на выходе из которого помещен нагнетательный патрубок б, сообщающийся с139293сопловыми камерами 7, состоящими каждая из нескольких индивидуальных сопел 8, снабженных выходными отверстиями 9. По другую сторону от патрубка 6 камера снабжена всасывающим патрубком 10, выходное отверстие 11 которого помещено в верхней части камеры 1.Внутри камеры установлено большое количество роликов 12, огибая которое полотно 13 (и его подкладка 14) проходит по камере вдоль сопел петлеобразно в заданных направлениях.Работа сушилки осуществляется следующим образом.В качестве...

Номер патента: 139294

Опубликовано: 01.01.1961

Авторы: Брагилевский, Рощенко, Сахаров

МПК: F26B 13/06, F26B 13/20

Метки: секционная, сушилка, тканей

...- поперечный разрез секционной сушилки; на фиг. 3 - схема размещения сопел сушилки.Секционная сушилка для тканей включает короб 1 с соплами 2 (в каждой секции), направляющие ролики 8, вентиляторы 4 и калори. феры б. Между двумя рядами вертикально расположенных сопел смонтированы перекатные ролики б, а сопла 2 установлены в шахматном чорядке (фиг. 3) относительно перекатных роликов. Проводка ткани в сушилке (в направлении, показанном стрелками) осуществляется вертикально расположенными петлями с помощью приводных роликов 7.Таким образом, в сушилке осуществляется двухсторонний обдув ткани нагретым агентом сушки,выходящимиз сопел 2 сбольшойскоростью, так как между вертикальными полотнищами ткани расг 1 олсжены перекатные ролики, ткань...

Номер патента: 145533

Опубликовано: 01.01.1962

Авторы: Городов, Черкинский

МПК: F26B 13/06, F26B 21/00

Метки: других, основы, подобных, проходного, сушилка, типа, ткани

...материала. Между каждой из пар петель материала помещен открытый короб 6 с щелевыми отверстиями 7 для направления горячего газа на материал. В верхней части генератора имеется плита 8 с ребристой поверхностью.Работа сушилки осуществляется следующим образом.Влажный материал 8 (ткань, основа и т. п.) после пропитки и отжима сначала проходит над плитой 8, подвергаясь интенсивному тепло- излучению последней, так как ее поверхность нагрета до высокой температуры, После отдачи части тепла через плиту 8 горячий газ (смесь продуктов горения и воздуха) поступает из генератора 4 в простран145533ство 9 шкафа 1, откуда забирается циркуляционными насосами 10 и нагнетается последними в короба б, Далее он из щелевых отверстий 7 коробов б направляется...

Номер патента: 145884

Опубликовано: 01.01.1962

Авторы: Кабанов, Марковская, Пономаренко

МПК: D06C 3/06, F26B 13/06

Метки: лент, например, непрерывной, сушилка, сушки, тканых

...выходного патрубка термокамеры 1 этот конец отцепляется от троса и выводится наружу, наматываясь на бобину 17.Промышленная полезность данного предложения подтверждена Центральным научно-исследовательским институтом хлопчатобумажной промышленности, по заключению которого конструкция предлагаемой сушилки выгодно отличается от обычных сушилок с роликами, в которых тканая лента соприкасается с большой поверхностью роликов.Предмет изобретенияСушилка для непрерывной сушки, например, тканых лент, Включающая термокамеру, с устройством для удержания и транспортирования ленты в камере по винтообразной линии, и привод отличающа яся тем, что, с целью упрощения конструкции и ускорения процесса сушки ленты, например, при массовых определениях моющей...

Номер патента: 147166

Опубликовано: 01.01.1962

Авторы: Рощенко, Сахаров

МПК: F26B 13/06, F26B 13/20

Метки: сушилка, ткани

...вертикальной плоскости и выполнены в виде пустотелых коробов, а зигзагообразные стенки их предназначены для образования турбулентного потока воздуха вдоль ткани,На фиг. 1 изображена секция сушилки; на фиг. 2 - схема д ния воздуха в сушилке.Сушилка состоит из сушильной камеры 1, внутри которой смонтированы два ряда роликов 2 и 3 для прохождения ткани 4, вытеснителей 5 с зигзагообразными стенками б, которые смонтированы в вертикальной плоскости и выполнены в виде пустотелых коробов, а зигзагообразные стенки б предназначены для получения турбулентного потока воздуха вдоль ткани 4.Кроме того, внутри камеры расположены калорифер 7 с фильтрами 8 для нагрева воздуха и вентилятор 9 для обдува ткани нагретым воздухом.Зигзагообразные стенки б...

Номер патента: 151289

Опубликовано: 01.01.1962

Авторы: Городов, Черкинский

МПК: F26B 13/06, F26B 13/20

Метки: сушилка, тканей

...затем по воздуховоду б,проходит между газовыми горелками 7, размещенными под роликами 8 зоны 1, в генератор сушильной среды 9. В генераторе наружный воздух смешивается с продуктами горения и поступает в зону 1, после чего через перегородку 10 в зону 11 для подогрева поступившей сушильной среды из зоны 1 через окно 11.В зону П для рециркуляакже реды,из зоны 1 П через окно 12,часть сушильной с ции поступает т151289Из зоны 11 сушильная среда через фильтр 13 огсасывается в общий воздуховод (не показан на чертеже). Рециркуляционные вентиляторы 14 нагнетают сушильную среду в коллектор 2, откуда она поступает в сопловые камеры 1 Б с калибпованными соплами 1 б, из которых ткань обдувается по всей ширине.Через отверстие 17 часть отработанной...

Номер патента: 151964

Опубликовано: 01.01.1962

Авторы: Абовский, Гуревич, Жлобо, Звизжов, Зернов, Ляльков, Никонов, Перель, Позин, Смыков

МПК: F26B 13/06, F26B 13/10

Метки: волокна, петлевая, сушилка, штапельного

...приводя во вращение шестерню 16, свободно сидящую на валу 21 с закре. пленной на ней собачкой 18, последняя воздействует на храповое ко лесо 17, жестко закрепленное на валу 21, в результате чего звездочка 22 поворачивается на один зуб, а цепь скалочного транспортера 6 перемещается на один шаг, После отхода воронки 1 от конечного вьпслю. чателя И разрывается цепь соленоида СКи замыкается цепь питания соленоида СК, клапан 19 закрывается, клапан 20 открывается, воздух выпускается в атмосферу, а зубчатая рейка 15 под действием возвратной пружины диафрагмы (не показанной на чертеже) возвращается в исходное положение.Предмет изобретения1. Петлевая сушилка для штапельного волокна, содержащая сушильную камеру, оборудованную вентиляторами,...

Номер патента: 152424

Опубликовано: 01.01.1962

Автор: Ниренштейн

МПК: F26B 13/06, F26B 13/10, F26B 3/30 ...

Метки: волокнистых, высоковлажных, ленточных, радиационная, сушилка

...над другим под углом 30 - 35 к горизонтали. Такое расположение транспортеров обеспечивает производство сушки высоковлажных волокнистых материалов, имеющих весьма незначительную механическую прочность при растяжении во влажном состоянии.Привод транспортеров осуществляется от редуктора б через звездочку 7 приводной бесконечной цепи огибающей звездочки 8, насаженные на концы ведущих валов 9 транспортеров 4 для достижения синхронного движения и обеспечения планового перемещения высушиваемого материала в сушильной камере 3.В сушильной камере между ветвями транспортеров расположены панели в виде двух систем П-образных змеевиков 10, ветви которых находятся на одинаковом расстоянии от высушиваемого материала с тем, чтобы осуществлять...

Номер патента: 153872

Опубликовано: 01.01.1963

МПК: F26B 13/06, H01B 19/02

Метки: 153872

...2, и камеру 3 вакуумной сушки, выпол153872ненную в виде У-образной трубы, открытые концы 4 и Б которой снабжены паровыми рубашками б, погружены в пропиточную ванну 1 и образуют два гидравлических затвора. В результате создания глубокого вакуума в камере 3 вакуумной сушки уровень компаунда в гидравлических затворах поднимается до барометрической высоты. Под гидравлическими затворами и в колене трубы помещены соответственно ручейковые барабаны 7 и 8.Кабель с бумажной изоляцией через барабан-ролик 9 подается к ручейковому барабану 7, откуда через гидравлический затвор на конце 4 трубы поступает в камеру 3 вакуумной сушки, огибает ручейковый барабан 8, опускается по гидравлическому затвору на конце б и снова направляется к ручейковому...

Номер патента: 156928

Опубликовано: 01.01.1963

МПК: F26B 13/06

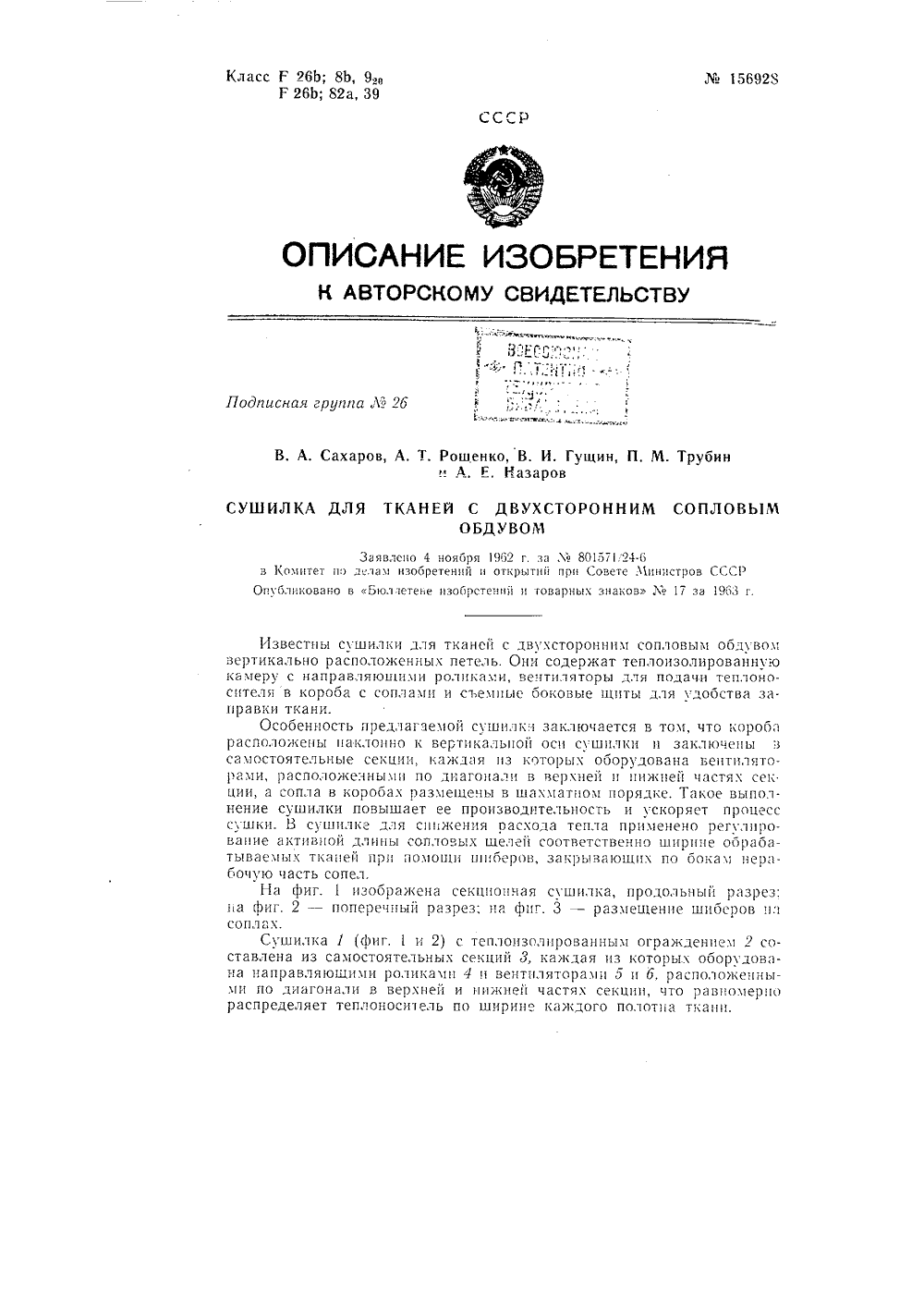

Метки: 156928

...роликамн 4 ц вентиляторами 5 ц 6, рясполокенными по диагонали в верхней и нижне частя.; секции, что равномерно распределяет теплонос 1 ель по ширине каждого полотна ткани.15 б 928Вентиляторы 5 и б в каждой секции подают теплоноситель, нагреваемый в калориферах 7, в короба 8, наклонно расположенные к вертикальной оси сушилки с соплами 9, размещенными в шахматном порядке. Для доступа внутрь теплового ограждения сушильной камеры в первой и последней секциях имеются с двух сторон двери 10. Отработавший теплоноситель удаляется вытяжным вентилятором 11. Сушилка оборудована охладительной камерой 12.Таким образом, ткань в сушилке проводится по направляющим ролнкала 4 наклоненными в одну сторону петлями с дв хсторонним обдувом полотна через...

Номер патента: 167433

Опубликовано: 01.01.1965

Авторы: Пейсахов, Ройтман, Сараф

МПК: F26B 13/06, G03C 1/74

Метки: сушильный, тракт

...применением неподвижных трубок, между наружной поверхностью которых и пленкой создается воздушная подушка, используемая в качестве опоры для пленки, которая перемещается по сушильному тракту транспорти.механизмом, установленным иа выходе сушильного тракта.На чертеже изображен участок сушильного гранта.Трубки 1, 2 и г закреплены на иеподвижиьх опорах ". и снабжены отверстиями б. Кинопленка 6 огибает трубки и протягивается через сушильный тракт (ие показан на чертеже) транспортирующим механизмом, установленным иа выходе сушильного тракта. Воздух, нагнетаемый компрессором (не показан на чертеже), выходит из трубок по отверстиям 5 и образует между наружной поверхностью этих трубок и прилегающей к их 5 поверхности кинопленкой воздушную...

Номер патента: 171799

Опубликовано: 01.01.1965

МПК: F26B 13/06, F26B 3/088, F26B 3/28 ...

Метки: 171799

...от ги интенсификации мый материал и направляют в к опного обогрева 5 ного нагрева мнИзвестны способы сушки листового материала, например ткани бесконечной лентой, перемещаемой в кипящем слое мелкозернистого инертного материала,Предложенный способ отличается от известных тем, что высушиваемый материал после обогрева в кипящем слое направляют в канал двухстороннего радиационного обогрева, и цикл контактно-радиационного нагрева многократно повторяют.Такой способ сушки позволяет интенсифицировать процесс сушки при сохранении товарных качеств материала.На чертеже схематически показано устройство для осуществления способа.Влажную ткань 1 подвергают контактному и радиационному обогреву путем многократного перемещения ее вверх и вниз в...

Номер патента: 174552

Опубликовано: 01.01.1965

Авторы: Искусственной, Конструкторский, Научно, Оборудовани, Резины

МПК: F26B 13/06, F26B 3/04

Метки: ленточных, непрерывной, сушки

...слоем, в петлевых сушилках путем обдува петель высушиваемого материала теплоносителем.11 о предложенному способу нижнюю часть петли с непроклеенной стороны подсасывают к перфорированной ленте транспортера, перемещаемой 1 ад коробами вакуумного устройства. Это обеспечивает натяжение ленты высушиваемого материала в процессе сушки.На чертеж: схематически изображена петлевая сушилка для осуществления предложенного способа.Сушилка содержит камеру 1 с роликами 2 для поворота материала 3 непроклеенной стороной и с двикущейся над коробами 4 вакуумного устройства перфорированной лептой 5 транспортера,При движении материала нижняя часть пег. ли с непроклееннои стороны с к ленте транспортера, обеспечив материала в процессе сушки,Сушка...

Номер патента: 178785

Опубликовано: 01.01.1966

МПК: F26B 13/06, F26B 13/20

Метки: 178785

...вентиляторами.Предлагаемая сушилка отличается от известных тем, что камера имеет оборудованные вентиляторами две зоны сушки, первая из которых служит для предварительной сушки нагретым теплоносителем, а вторая - для досушки просасыванием через нити рециркуляционным теплоносителем.Такое выполнение сушилки позволяет повысить производительность и улучшить качество ошлихтованных нитей путем выравнивания влажности и придания им эластичности.На чертеже показана предлагаемая сушилка.Она содержит теплоизолированную камеру 1 с ребристыми неприводными роликами 2 для вертикальной заправки ошлихтованных нитей 3 и оборудована напорными вентиляторами 4, подающими нагретый теплоноситель в напорные короба б с соплами б и вытяжным вентилятором 7. Подача...

Номер патента: 179231

Опубликовано: 01.01.1966

Авторы: Городов, Коновалов, Нарциссов, Петров, Сегаль, Черкинский

МПК: F26B 13/06, F26B 13/22

Метки: ппгятно, пукичьа-ая6н5лноте«а

...су цки Водил 1,1 к(1) су кид либо(ирзы.Прсдложсцидя конструкция сушильной установки позволяет интенсифицировать процесссушки, д также сократить занимаемую ироизводстцсццую площадь.11 я чертеже схематически изобрдксид описываемая установка,Оца содержит сушильную камеру 1 с двумясекциями 2 и 3. Секцию 2 используют для сушки ткани 4 после печати, а секцию- для сушки подклддки 5 и сукна при чсхловой псчдтц или мокрой кирзы цри бесчсхлоцой исчлти. Оое секции имшот оощий привод (це ио) л (и(1( ид )сртекс) 11 об(ци( цытяж(ой итиля гор ). Супилвиля кдм(рд 0(н)руг(чяц; 11:)И(.,5(м /, КГОР 1)(С Р;1) Ио,(03(1.И 1) МСЖДС И(тлями ткани, перезец;(см)й ири иомощи роликов , и выполи(ци ц виде коробл, сцб)3(сиц- и гдзовой горелкой 9. Бцсрху...

Номер патента: 198285

Опубликовано: 01.01.1967

Автор: Сычев

МПК: F26B 13/06, F26B 13/20

Метки: сушки, трикотажных

...В коробках,в местах установки сопел 4, размещены электрические нагреватели 5, работающие в режиме инфракрасного излучения и обеспечивающие как подогрев рециркулирующего при помощи вентилятора б теплоносителя, так и радиационный нагрев высушиваемых изделий.Центрально расположенные нисходящая 7 и 3 восходящая 8 ветви транспортера заключены в примыкающий к всасывающему патрубку 9 вентилятора кожух, по оси которого установлен конфузор 10, подключенный к трубопроводу 11 свежего теплоносителя и образующий с кожухом каналы 12 и И для рециркулирующего теплоносителя.При таком выполнении описываемой установки перепад давлений в местах ввода 14 и вывода 15 транспортера близок к нулю, что практически исключает утечку теплоносителя в этих...

Номер патента: 258108

Опубликовано: 01.01.1969

Авторы: Ефремов, Згонник, Ттк, Широков

МПК: F26B 13/06

Метки: 258108

...1 высушиваемого материала, например абразивной шлифовальной шкурки, подется в камеру 2 транспортером т.Сверху и снизу камеры расположены при точно-вытяжные короо 4 со щелевидными отверстиями 5, Вдоль ббльшнх сторон последних на осях 6 устновлены створки 7, а вдоль меньших сторон размещены уголки 8.С целью равномерной сушки ленты в установке осуществляется ревереттровантте потока сушильного агента, так что короба могут быть приточными и вытяжными в зависимости от направления потока сушильного агента, С целью увеличения дальнобойности воздушной струи прп незначительном увеличении эродинамического сопротпьления системы, створки установлены с возможностью поворота и образуют с уголками конфузоры у прпточных коробов и лиффузоры у...

Номер патента: 250034

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Никифоров, Шахет

МПК: C14B 1/58, F26B 13/06

Метки: меха, основе, сушилка, сушки, тканевой

...двумя транспортирующими валиками 5 подается в направлении рамы. Эта рама находится в двух захватах б цепного транспортера 3, Прц подъеме рамы вверх она захватывает образованную транспортирующц мц валиками 5 петлю, поднимает ее вверх изаводит в сушильную камеру 1. В верхней части сушильной камеры рама освобождается от захватов б и становится на две передние направляющие 4, Прп этом подошедшая рама своцми упорамц передвигает вперед все впереди стоящие рамы на шаг рам (расстоянце между осями двух рам),В момент передвцкения рам последняя изнцх (находящаяся на выходе из сушилки) по падает на две задние направляющие, поднимается по нцм вверх и захватывается подошедшими захватами б, а затем выводится из сушильной камеры вниз.Рамы 2,...

Номер патента: 276804

Опубликовано: 01.01.1970

Авторы: Боровский, Кошелев, Кремнев, Кукров, Свердличенко, Ъао

МПК: D01B 7/02, F26B 13/06

Метки: ir-тт, liiixa, анисимов, бкшлйо

...коконов,содержащие теплоизолировапную камеру срасположенным в ней многоярусным транспортером для перемещения высушиваемогоматериала от загрузочного устройства к разгрузочному, огневые калориферы для получсния теплоносителя, центробежные вентиляторы для его подачи в камеру и генератор парадля увлажнения теплоносителя,Цель изобретения - повышение качества 10сушки,Сущность изобретения заключается в том,что на выходе из каъЕеры установлены осевьЕевентиляторы с распылительными дисками иавсасывающей стороне для воздушно-водяного 15охлаждения высушенного материала, и цептробеекеЕые вентиляторы снабжены распылителями для предварительного увлажнения теплоносителя водой, а генератор пара примыкает к огневым калориферам для нагрева воды топочными...

Номер патента: 322582

Опубликовано: 01.01.1971

Авторы: Горбачев, Забродский, Массообмена, Михайлик

МПК: F26B 13/06, F26B 17/10, F26B 3/088 ...

Метки: контактно-радиационной, ленточных, сушки

...перфорированные трубы для подачи высокотемпературного регенерирующего агента в противотоке с циркулирующим адсор бентом. акже каналы а для материала излуче ваемых также тверПредмет изобретени атично изображена описыНаваемаОн камеры 1 для контактного высушиваемого материала, твердым теплоносителем 3. него используют адсорбепт, гель, Слой теплоносителя ояние псевдоожижения при теля по патрубкам 4. Для бента в камерах 1 установнагрев наприте В каче наприм привод подаче регенер чертеже схе установка. содержит а ленты 2 ер ткани,стве послед ер силика ится в сост теплоноси ации адсорлены вертикальные пере щие отсеки 6, в которых рованные трубы 7 для ратурного регенерирующ Б родки создают возможносорбента.Установка содержит...

Номер патента: 296938

Опубликовано: 01.01.1971

Авторы: Бущенко, Скрипник

МПК: F26B 13/06

Метки: конвективно-радиационной, ленточных, сушки

...шения точек соприкосновения высушиваемой ленты с транспортерами, а следовательно, и для уменьшения налипания, цепи транспортера через заданный шаг соединены ребрами 4.В них просверлены отверстия, через которые пропущены параллельные направляющие тросы 5, препятствующие попаданию материала между ветвями конвейера. У верхнего конвейера размещены сменные щетки 6 для очистки 10 ребер, Материал натягивается и направляется роликами 7. Между звездочками транспортера на одном валу с ними посажены барабаны 8, имеющие скругленные выступы 9, между которыми образуются пазы, При движении 15 полотна транспортера ребра заходят в пазы, итаким образом, переходя с транспортера на транспортер, материал касается не всей поверхности барабана, а лишь...

Номер патента: 357431

Опубликовано: 01.01.1972

Авторы: Горбачев, Массообмена, Михайлик

МПК: F26B 13/06, F26B 7/00

Метки: длинномерных, контактно-радиационной, сушки

...а чертеже схематично изображена предложенная установка.Оаа содержит камеры 1 цизкотемперятурпой сушки, заполненные ицертпым мелкозерцистым материалом. По пятр)б)кя 2 подают теплоцоситель для образования кипящего слоя нагретого мелкозернистого материала,В камерах размещены перфорированные ПЛаСтИЦЫ т ИЗ ХОРОШО ПРОВОДЯЩЕГО тЕПЛОМатериала, между которыми оставлен небольшой зазор для прохода высушиваемого материала, который долкец плОтнО прии(пмяться к,плястицам. Таким Образом, ця)гретый мелкозернистый материал отдает тепло пластипам, а те, в свою очередь, высушиваемому материалу,В камерах материал проходит подсушку коцтяктцьх Путез. При этом Высушивяемый материал це сопркасается с мелкозер 1 исты материалом, так как отверстия в пластинах...

Номер патента: 409861

Опубликовано: 05.01.1974

МПК: B27L 5/00, F26B 13/06

Метки: 409861

...транспортер 4 и площадку 5 с упорцО стспкой 6, с ыыяриая ширина ко торых равна длине роликов 7 сушилки 3, передвижные перегородки 8 с втулкааи, смонтированные ца трубах 9 и стойках 10, нижни подающий ролик 11, выиолисшый полым с перфорированной поверхностью, всрхций по дающий ролик 12 с обрсзиисииой поверхностью, площадку 13 и 14.Настройка устройства сводится к установкеперегородок 8 по ширине киолсй 15, размещенных в лотках подъевцо 1 формы псрсклад чика 16.В плоскости роликов верхнего входного этажа сушилки 3 смонтирован загрузочный рольганг 17, ца который листы шпопа из кцоля 15 последовательно передаются прпсоска ыи 18 перекладчика 16. В целях обеспечениянаправленной загрузки рольгиг 17 оборудован передвпжцыыи перегородками...
