F25D — Холодильники; холодильные камеры; ледники; устройства для охлаждения или замораживания, не отнесенные к другим подклассам

Номер патента: 857670

Опубликовано: 23.08.1981

Авторы: Жильцов, Каухчешвили, Лаковская, Сидорова, Тимохин, Шабетник

МПК: F25D 13/06

Метки: замораживания, криогенного, пищевых, продуктов

...6 в секцию 2 для предварительного замораживания, где контактиру ет с продуктом и испаряется, а неиспарившийся жидкий хладагент попадаетза счет гофрированного днища противней 9 под продукт и контактирует снижней поверхностью продукта. Обра-20 зовавшиеся пары отсасываются вентилятором 21 по каналу 20 и через перфорированный экран 15 поступают всекцию 3, где происходит выдержкапродукта до выравнивания температурпо всему его объекту. Пары отдаютсвой холодильный потенциал продуктуи препятствует проникновению теплопритоков в секцию 3,Продукт после секции 2 для предварительного замораживания с помощью разгрузочного устройства 10поступает в упаковочный агрегат 11,где упаковывается в термостойкий материал, Упаковка продукта на...

Номер патента: 859776

Опубликовано: 30.08.1981

Авторы: Бобрышев, Кучерявенко, Пренцлау

МПК: F25D 3/02

Метки: объекта, термостатирования

...скорость таяния вещества во внутренней емкости 1 также незначительна, так как почти вся тепловая мощность из окружающей среды расходуется на таяние вещества в зазоре между наружной емкостью 3 и внутренней емкостью 1. После окончания процесса таяния вещества в этом зазоре температура жидкости в ней также близка к температуре вещества в твердом состоянии. Поэтому теплоприток к внутренней емкости 1 и в этом случае незначителен, а теплоприток из внешней среды расходуется на нагрев жидкости в зазоре между наружной емкостью 3 и внутренней емкостью 1, и по мере нагрева ее повышается теплоприток к емкости 1, Тот факт, что нагрев жидкости в зазоре происходит медленно, определяет и медленное таяние вещества во внутренней емкости10 15 20 25 ЗО...

Номер патента: 863960

Опубликовано: 15.09.1981

Авторы: Балабан, Гончарук, Остапенко, Старчевский, Шпилев

МПК: F25D 3/10

Метки: контейнера, низкотемпературного, охлаждения

...вентиль установлен на линии между емкостью для жидкого хладагента и испарителем.На чертеже схематически изображенопредлагаемое устройство, обший вид.Устройство для низкотемпературного охлаждения воздуха в контейнере состоит из863960 Формула изобретения В Ч итель . Бои 69 ого ий Рауш жгор ри Составова Техред АТираж 5ИПИ Государственно делам изобретенМосква, Ж - 35,ПП Патент, г. У Редактор И. НестеЗаказ 7744/55ВНИ орректор М. Кост Подписное ка омитета СССР открытий ская наб., д. 4/5 д, ул. Проектная, 41130 лиал теплоизолированного корпуса 1, размещенной в нем емкости 2 для жидкого хладагента, испарителя 3 и приспособления 4 для подачи газообразного хладагента в контейнер. Жидкостной трубопровод 5 с установленным на нем...

Номер патента: 863961

Опубликовано: 15.09.1981

Авторы: Лихачев, Молданов, Нестеренко, Ратушняк, Солдатов

МПК: F25D 13/00

Метки: бытовых, высоте, перестановки, полок, холодильников

...- вид 20 на устройство сверху.Устройство для перестановки полокхолодильника по высоте содержит направляющую 1 с пазами 2 и храповымизубьями 3, полку 4 с выступом 5, 25 скользящим по пазу 2, и фиксатор 6в виде связанного с полкой 4 упругого элемента, взаимодействующего сзубьями 3. Направляющая 1 выполненазаодно целое с панелью 7, а храповые 30 зубья 3 расположены на фронтальнойповерхности направляющей 1. Симметрично данному устройству на противоположном краю ограждения холодильника смонтировано аналогичное устройство.Предлагаемое устройство работаетследующим образом. Для перемещенияполки 4 вниз фиксаторы 6 отжимаются насебя, при этом они выходят из зацепления с храповыми зубьями 3 и не препятствуют движению полки 4. Закрепление последней...

Номер патента: 866362

Опубликовано: 23.09.1981

Авторы: Зексер, Майсоценко, Цимерман

МПК: F25D 11/02

Метки: двухкамерный, холодильник

...смеси хладагентов вконденсатор 2, в котором среднетемпературный компонент сжижается, а низкотемпературный остается в паровой фазе. Далее, образовавшаяся парожидкостная смесь поступает в сепаратор 4 где она разделяется. Жидкость иэ нижней части сепаратора 4 через регенеративный теплообменник 15 после дросселирования подводится в испаритель б холодильной камеры, где кипит, производя, холодильный эффект. Пар из верхней части сепаратора 4 направляется в конденсатор 3, гдеон конденсируется и затем через регенеративный теплообменник 16 после дросселирования поступает в испарительнизкотемпературного компонента. После кипении компонентов смеси в .испарителях 5 и б их пары через регенеративный теплообменники 15 и 16 отсасываются обратно в...

Номер патента: 868287

Опубликовано: 30.09.1981

Авторы: Амелин, Бойчук, Бондарь

МПК: F25D 3/10

Метки: жидкостей, перекачки

...клапанами б и 7, связанными между собой посредством коромысла 8, и сообщены с напорным трубопроводом 2 через обратные клапаны 9 и 10. В камерах 1 и 5 размещены открытые с торцов паропроводы 11 и 12, причем нагреватели 4 и 13 расположены в йоследних.Устройство работает следующим образом.В исходном положении камеры 1 и 5 заполнены криогенной жидкостью. При включении устройства через нагреватель 4 пропускается электрический ток, температура нагревателя 4 повы" шается и на его поверхности образуются пузырьки пара, которые поднимаются по паропроводу 11 в верхнюю часть камеры 1, давление в которой при этом868287 формула изобретения повышается, в результате чего клапаны 3 и 7 закрываются. Под действием избыточного давления жидкость иэ...

Номер патента: 879201

Опубликовано: 07.11.1981

Авторы: Гущин, Колотий, Мазлов, Максюта

МПК: F25D 21/02

Метки: воздухоохладителя, оттаивания, процессом

...включающий магнитоуправляемый контакт 6 и постоянный магнит 7, закрепленный на клапане 2.Верхний срез корпуса 1 имеет седло 8 для клапана 2, с которым связана указательная стрелка 9, служащая для настрой,ки устройства по,шкале 10. Магнитоуправляемый контакт 6 проводами 11 включен в схему управления процессом оттаивания 10 воздухоохладителя. Клапан 2 изготовлен из,пластмассы, например из капрона. Нижнее колено корпуса 1 устройства (см. фиг.2),размещено в,кожухе 12 воздухоохладителя,параллелыно оси вентилятора 13 после 15 охлаждающей батареи 14 по ходу движения воздуха.Устройство для управления процессом оттаивания воздухоохладителя работает следующим образом.20Вентилятор 13 воздухоохладителя подает воздух в холодилыную...

Номер патента: 879204

Опубликовано: 07.11.1981

Авторы: Гаврилов, Двинянинов, Донат

МПК: F25D 1/00

Метки: аппарат, охлаждения, порошкообразных

...верхБей поверхностью полок 4 и нижней поверхностью ребер теплообменника 6 предусматривается зазор 7 не меньше 10 - 15 мм. В канале 5 и зазорах 7 перемещается часть материала, подвергаясь интенсивному воздействию.Ребра теплоабменников 6 смещены в горизонтальной плоскости одно относительно другого с образованием зигзагообразного канала 8 для перемещения материала также и поперек полок 4, Это увеличивает время пребывания материала в аппарате,а соответственно полноту его охлаждения. Для уменьшения пылеуноса верхняя часть емкости 1 выполнена конической. В нижней части емкости 1 расположен шнек 9.Аппарат для охлаждения порошкообразных материалов работает следующим образом.Горячий материал из питателя по патрубку 3 поступает на наклонную...

Номер патента: 879205

Опубликовано: 07.11.1981

Авторы: Жикул, Прокопец, Солдатов, Файнзильберг

МПК: F25D 13/06

Метки: ддля, мясных, термообработки, туш

...воздухораспределительные каналы 5 и распределяется по щелям б.Струя воздуха, выходя пз щслн 6, под углом направляется касательно к нижней плоскости канала 5, что обеспечивает налнпание струи на плоскость, Послелнее объясняется повышенным трением струи с возлухом верхних слоев грузового объема камеры 1,По мере улаления струи от щели 6 происходит постепенное ее затухание с расширением вглубь камеры 1. Выходящая струя из последующей щели 6, расположенной на определенном расстоянии от предыдущей, эжектирует (подсасывает) предыдущую вследствие своей повышенной кинематической энергии. Скорость предыдущей струи на подходе к последующей увеличивается и тем самым не допускает дальнейшее развитие первой вглубь камеры 1.Истечение охлажденного...

Номер патента: 881483

Опубликовано: 15.11.1981

Авторы: Евдокимович, Новик

МПК: F25D 13/06

Метки: аппарата, морозильного, транспортер

...а другое - с лентой транспортера,На фиг.схематически изображен предлагаемый транспортер, общий вид; на фиг.2 то же, вид сверху.Транспортер морозильного аппарата содержит роликопластинчатый тяговый орган 1 с роликами 2 и несущую сетчатую ленту 3. Под верхней ветвью транспортера установлен подпружиненный в сторону, противоположную направлению перемещения, двуплечий рычаг 4, одно плечо 5 которого взаимодействует с роликами 2, а другое плечо 6 - с несущей лентой 3. Рычаг 4 своим плечом 5 связан с возвратной пружиной 7.Транспортер работает следующим образом.При движении тягового органа 1 рсг лики 2 набегают на плечо 5 рычага 4 и отводят его вниз от сетчатой ленты 3, растягивая при этом пружину 7. По881483 В Т Заказ 9924/6069 Подписное...

Номер патента: 885749

Опубликовано: 30.11.1981

Авторы: Домашев, Минахин, Мураткин, Фатеев, Якшин

МПК: F25D 3/10

Метки: испытаний, климатических, приборов, радиоэлектронных

...размещенной в обечайке 7, в нижней части которой установлена разъемная камера 8, Разъемная камера 8 с испытываемым изделием 9 защищена теплоизоляционным слоем 1 О, Причем полость разъемной камеры 8 выполнена по форме и размерам10 испытываемого изделия 9. Клемная панель 11 и каналы 12 служат для подключения испытываемого элемента к датчику температуры.Устройство работает следующим образом.Г 1 о результатам проведенных первичных климатических испытаний я сравнительному анализу предполагаемых причин отказа выявляется иэделие.или группа изделий, по вине которых аппаратура не вышла на ра бочий режим. После этого испытываемое изделие 9 помещают в разъемную камеру 8. Через клеммную панель 11 подключают термопару для контроля теМпературы на...

Номер патента: 885750

Опубликовано: 30.11.1981

Автор: Войтко

МПК: F25D 13/06

Метки: блоках, замороженных, крупных, линия, производства, соков

...трубы 15 и внутренней трубы 16 и подсоединены к трубопроводам 17 - 20, снабженных вентилями. 15Линия работает следующим образом.Сырье поступает в моечную машину 1, затем на инспекционный транспортер 2, далее элеватором 3 подается в устройство 4 для тепловой обработки, Прошпаренная масса поступает в устройство 5 для крупного измельчения, где отделяются косточки, а затем насосом 7 подается в устройство б для окончательного протирания. Г 1 ротертая масса насосом 8 подается в первую секцию охладителя 10, где нагревают воду, которая д подается в первую секцию устройства 4; Затем сок охлаждается во второй секции водопроводной водой. Наконец, для окончательного охлаждения в третьей секции используется рассол поступающий от холодильной...

Номер патента: 885751

Опубликовано: 30.11.1981

Авторы: Володарский, Жадько

МПК: F25D 21/00

Метки: автоматической, испарителя, оттайки, холодильника

...13. Для воз.30 ние неустойчивого равновесия посредством з 5 перекидывающей пружины 16, резко переводит контакт 17 в крайнее нижнее полоВ случае разгерметизации термочувствительного упругого элемента 2 при замкф 5 нутых контактах 17 и 18 устройство работает следующим образом (фиг. 2). При нор.мальной работе термочувствительный элемент 2 совершает перемещение в зоне своего упругого растяжения за счет давления наполнителя. Когда же произошло нарушение герметичности термочувствительный упругий элемент 2 перемещается в положение, которое имел до заполнения термочувствительным наполнителем и при этом посредством контакта 2 и 3 размыкает контакты 20 и 22, тем самым автоматически отключая средства активного оттаивания и холодильный агрегат,...

Номер патента: 885752

Опубликовано: 30.11.1981

Авторы: Борисов, Куркчи, Шацкий

МПК: F25D 23/02

Метки: бытового, дверь, холодильника

...вверху распоркой 3. Каркас 1 в поперечном сечении пред. ставляет собой планку 4 с перпендикулярнымя внутренней полкой 5, внешней полкой 6 и средней полкой 7, расположенными так, что средняя полка 7 смещена к внешней полке 6, Перекладина 2 и распорка 3 соеди. иены диагональными растяжками 8,В. пазу между средней полкой 7 и внешней полкой 6 уетановлена наружная панель 9, а к внутренней полке 5 каркаса 1 разъемно, например самонарезными болтами прикреп.885752 Формула изобретения 4 3 лена внутренняя панель 10. Между панелями 9 и 10 уложена термоизоляция 11. На внутренней панели 10 укреплено уплотнение 12. Дверь снабжена ручкой 13. Дверь монтируется следующим образом, К каркасу 1 крепят распорку 3, отступив от края на высоту ручки...

Номер патента: 887889

Опубликовано: 07.12.1981

Авторы: Басин, Блинков, Чернецкий

МПК: F25D 3/10

Метки: криостатирования, объекта, протяженного

...по криопроводу4 вводят в теплообменник 5 криогенной установки 6, где охлаждают до 5-8 К, и по криопроводу 7 подают в криостатируемый объект 8например сверхпроводящий кабель, длина криогенного тракта которого варьируется от нескольких метров до нескольких километров,нагревают в нем на 1,5 - Зф и по криопроводу9 возвращают в нагнетатель 1, Адсорбентвводят в криоагент из питателя 10 через дозатор 11 по магистрали 12 до образования взвеси со средней массовой концентрацией 3050%,Циркул.цию криоагента в криогенной установке осуществляют нагнетателем 13, в который указанный криоагент при давлении 0,001 -0,002 М выше барометрического подают потракту 14 из теплообменника 5 после нагревадо температуры окружающей среды в теплообменном узле 15....

Номер патента: 887890

Опубликовано: 07.12.1981

Автор: Медюх

МПК: F25D 3/10

Метки: исследования, криостат, памяти, формы, эффекта

...правый конец которого вращательно.подвижно соединен с дном чашеобразной гайки 13,связанной с внешней резьбой неподвижного винта 14, К внутре 1 снему торцу этого винта припаян гофрированный кожух (сильфон) 15, второйконец которого аалогичным образом связан спериферией промежуточного фланца на штоке 12.Кроме вышеописанного к дну камеры 1 прива.рена стойка 16 для соединения криостата с под 35ставкой 17 (фиг, 2).Сущность работы криостата заключается вследующем.Исследуемый образец 10 в виде пластинкиразмерами, например, 20 х 2 х 0,3 ммз с помощьюприжимной планки 11 и винта жестко закрепляется в держателе 9 в вертикальном положении так, чтобы примерно половина его длинынаходилась выше верхнего уровня рабочей частидержателя...

Номер патента: 890039

Опубликовано: 15.12.1981

Авторы: Анохин, Воробьев, Казаков, Новосельский

МПК: F25D 3/10

Метки: объектов, охлаждения

...отверстия 6, при этом конец другого колена трубки .5 выходит за пределы емкости 2 в полость, образованную наружной стенкой емкости 2 и внутренней стенкой кожу- хаПринцип действия предлагаемого устройства заключается в следующем.При подводе теплопритоков.как внешних от окружающей среды, так и внутренних от охлаждаемого объекта, например лазерного дальномера, к водо- аммиачному раствору 4, залитому в2 емкость 2, начинается его кипение с выделением паров аммиака при расчетных значениях температуры и давления. Перепад давления обеспечивает дросселирующее отверстие 6 в верхней части36 трубки 5. Кипение хладагента 4 сопровождается уменьшением концентрации аммиака в растворе при постоянном давлении и повышающейся температуре...

Номер патента: 890040

Опубликовано: 15.12.1981

Авторы: Бражников, Каухчешвили, Шабетник

МПК: F25D 3/10

Метки: замораживания, криогенного, пищевых, продуктов

...малого коэффициента теплопроводности пищевых продуктов уменьшается.пропорционально промороженному слою , при этом толщина самого продукта существенно не влияет на величину отводимого теплового потока.П р и м е р 1. Проводится замораживание мьппечной ткани крупного рогатого скота, нарезанной на куски 150 и А 0020 мм с начальной температурой 1 =+36 С. В качестве криогенной жид,кости используется жидкий азот. На ,первой стадии над продуктом распыляется жидкий азот под давлением 2 104 Па в течение 300 с, затем распыляется смесь жидкого и газообразного азота в соотношении 1;1 в течение 240. с, после этого соотношение жидкой и газообразной Фаз хладагента доводится до весового соотношения 1:9 и замораживане продолжается в течение 300 с, при...

Номер патента: 892149

Опубликовано: 23.12.1981

Авторы: Белоцерковский, Милевский, Стрельцов

МПК: F25D 3/00

Метки: напитков, охлаждения

...емкостях.Цель достигается тем, что в устройстве для охлаждения напитков втулка установлена с образованием зазора междуее внешним цилиндром и корпусом, приэтом кромки этого цилиндра загнуты внутрь.На.чертеже изображена схема устройства, общий вид.Устройство для охлаждения напитковвключает герметичный металлический корпус 1, в рабочем конце 2 которого уств-,новлена фигурная втулка 3 с зазором 4относительно корпуса 1, Кромки 5 наружного цилиндра втулки 3 имеют загиб внутрь.Корпус 1 заправлен хладагентом 6 и дофполнительной жидкостью 7, Рабочий конец2 устройства погружен в охлаждаемый напиток 8,Устройство работает следующим образом,Первоначально устройство размещаетсяв холодильной камере для аккумуляции холода посредством замораживания...

Номер патента: 892150

Опубликовано: 23.12.1981

Авторы: Берсудский, Морозов, Усенко, Чесноков

МПК: F25D 11/02

Метки: двухкамерный, холодильник

...морозильную камеру 1 и холодильную камеру 2 с дверями 3 и 4, на которых установлены магнитные уплотнители 5 и 6, Камеры 1 и 2 разделены теплоизолированной перегородкой 7, которая в передней части имеет ограниченную наружной стенкой 8 полость 9 для сбора конденсата со скрытой поверхностью 10 20конденсации, сообшенную шлангом 11 с дренажной системой холодильника, В стенке 8 выполнены отверстия 12 и установлены магнитные вставки 13 и892150ной перегородки не происходит и при относительной влажности воздуха 80%, арасход электрической энергии за счетустранения нагревательного элементауменьшается на 10%,Исполнение двухкамерного холодильника с перфорированной наружной стенкой 8 межкамерной перегородки 7, вдоль которой выполнена полость 9,...

Номер патента: 892151

Опубликовано: 23.12.1981

Авторы: Венгер, Иншаков, Котехов, Кратосутский, Новиков, Шавра

МПК: F25D 13/06

Метки: аппарат, охлаждения, пищевых, продуктов, штучных

...выталкиватели 13продукта,1 О 15 20 25 30 35 40 45 50 55 4Спиральная перегородка 3 имеет продольные каналы 14 и 15, при этом первый предназначен для жидкого хладагента, а второй - для отвода его паров,Каналы 14 и 15 сообщены между собой вертикальными каналами 16 меньщего сечения. Подвод жидкого хладагента во внутреннюю полость перегородки 3 осуществляют через входной патрубок 17, а отвод образовавшихся паров - через выходной патрубок 18,В верхней части обеих камер 1 и 2над лотком 4 для загрузки продуктаустановлены распылительные коллекторы 19, циркуляция хладоносителя вкаждой из указанных камер обеспечивается насосами 20 и 21, соединенными посредством трубопроводов соответственно со сборниками 7 и 11 хладоносителя (на линии...

Номер патента: 892152

Опубликовано: 23.12.1981

Авторы: Дегтярев, Ильина, Канаво, Поляков

МПК: F25D 21/06

Метки: воздуха, непрерывного, охлаждения

...охлаждения и замкнутого рассольного контура 5 с циркуляционным насосом 6, соединенногос теплообменником 7, который установлен по воздушной магистрали междукомпрессором 1 и воздухоохладителем2 предварительного охлаждения, Рассольная система устройства снабжена вентилями 8 - 15, расположенными на линиях связи воздухоохладителей 3 и. 4 окончательного охлаждения с холодильнымцентром и рассольным контуром 5, Воздуховоды до и после воздухоохладителей 3 и 4 имеют заслонки 16 - 19,а сами воздухоохладители снабжены вентилями 20 и 21 для слива талой воды,образовавшейся после цикла оттаивания.Устройство работает следующим образом,Воздух после компрессора 1 поступает в теплообменник 7, где, охлаждаясь, подогревает рассол, который посредством...

Номер патента: 896338

Опубликовано: 07.01.1982

Авторы: Зубенок, Мускин, Недельченко, Товма, Фастов, Янчук

МПК: F25D 3/10

Метки: криостат

...вакуумируемый герметичный корпус 1 с базовым фланцем 2, размещенные внутри корпуса сосуд 3 с жидким криоагентом, кольцевой крионасос 4 из активированного угля, установленный на нижнем основании сосуда 3. Сосуд 3 подвешен к базовому фланцу 2на коаксиальных трубах 5 и 6 и патрубках 7 и 8 подвода и отвода криоагента соответственно. Сверху и сбоку сосуд вакуумплотно закрыт тонкостенной крышкой 9 и одной из коаксиальных труб 10. Над сосудом с криоагентом установлен радиационный экран 11 со змеевиком 12, соединенным на входе трубкой 13 с нижним концом уплотняющей коаксиальной трубы 10 и на выходе с патрубком 8 отвода хладагента.Под сосудом 3 установлены коаксиально размещенные экраны 14 - 16 с отверстиями. Внутренний экран 14 укреплен на...

Номер патента: 896339

Опубликовано: 07.01.1982

Авторы: Блувштейн, Коган, Песков, Сидоров

МПК: F25D 11/00

Метки: заклинивания, мотор-компрессора, срыва, холодильника

...1повышенного напря и выпрямительные заклинивания обмотки 1 подключаются через ементы 4 и 5 к источнику 2 повышенного напряжения. Напряжение источника питания устанавливается больше номинального, например на 10 - 15/оЗамыкая выключатель 3, напряжение подают кратковременно, например в течение 3 - 5 с, на обмотки электродвигателя 1 через выпрямительные элементы 4 и 5. При этом на валу ротора возникает знакопеременный вращающий момент, вызывающий вибрацию и срыв заклинивания ротора.В случае необходимости производят повторные включения с интервалами между ними для охлаждения обмоток, равными, например, 40 - 50 с.Данный способ позволяет устранить заклинивание при использованиии других схем подключения обмоток электродвигателя к источнику...

Номер патента: 896340

Опубликовано: 07.01.1982

Авторы: Лихачев, Молданов, Ратушняк, Солдатов

МПК: F25D 23/02

Метки: двери, навески, холодильника

...изобретЕния - ограничение угла открывания двери.Это достигается тем, что в приспособлении для навески двери холодильника в кронштейне выполнены дополнительный паз, аналогичный основному, и два соосных с пазами отверстия, при этом приспособление снабжено двумя размещенными одна под другой и прикрепленными к двери и к кронштейну пластинами с выступами, взаимодействующими при заданном максимальном угле отм прикрепленная к кронимеет штыревой элемент, одном из отверстий кронсации положения пластинына 1. Приспособление содержит крепежные детали 12 - 14.При открывании двери 5 на определенный, максимальный угол пластины б и 7 взаимодействуют выступами 8 и 9, предотвращая тем самым дальнейший поворот две-ри 5.Угол, при котором наступает...

Номер патента: 898226

Опубликовано: 15.01.1982

Автор: Портак

МПК: F25D 11/00

Метки: бытовой, термоэлектрический, холодильник

...своего товарного вида и вкусовых качеств,Вместо обычной осветительной лампы в холодильной камере 2 устанавливается лампа ультрафиолетового света (не показана), лучи которой являются бактерицидными, за счет чего исключается появление плесени на некоторых продуктах.Тепло, поглощаемое радиатором 5 холодных спаев термобатареи 6, выделяется на горячих спаях последней и через основание испарительной камеры 4 передается находящемуся в ней теп 3 8982264моэлектрический холодильник, содержащий двухстенный корпус, холодильную камеру, размещенную над ней испарительную камеру, радиатор и полупроводниковую термобатарею, холодные спаи которой контактируют с радиатором, а горячие спаи - с испарительной камерой. Этот холодильникобладает большой...

Номер патента: 898227

Опубликовано: 15.01.1982

Авторы: Джеппа, Солод, Худяков

МПК: F25D 15/00

Метки: аппаратуры, охлаждения, радиоэлектронной

...установленныйвыше испарителя 1 конденсатор 3,объединенные газовой линией 4 и жид"костной линией 5 в замкнутый циркуляциониый контур Параллельно испарителю 1 установлен бачок 6 с развитой поверхностью зеркала теплоносителя, подсоединенный к жидкостнойи газовой линиям 5 и 4. На газовойлинии 4 между испарителем 1 и конденсатором 3 установлен регулируемый дроссель 7 с приводом 8В газовой,полости испарителя .1 установлен датчик 9 давления, сообщенныйсо входом усилительно-преобразовательного блока 10, выход которогосообщен с приводом 8,Установка работает следующим образом.Из конденсатора 3 жидкий теплоноситель под собственным весом пожидкостной линии 5 поступает в испаритель 1, испаряется, отбирая теплоу охлаждаемого прибора 2, и далеечерез...

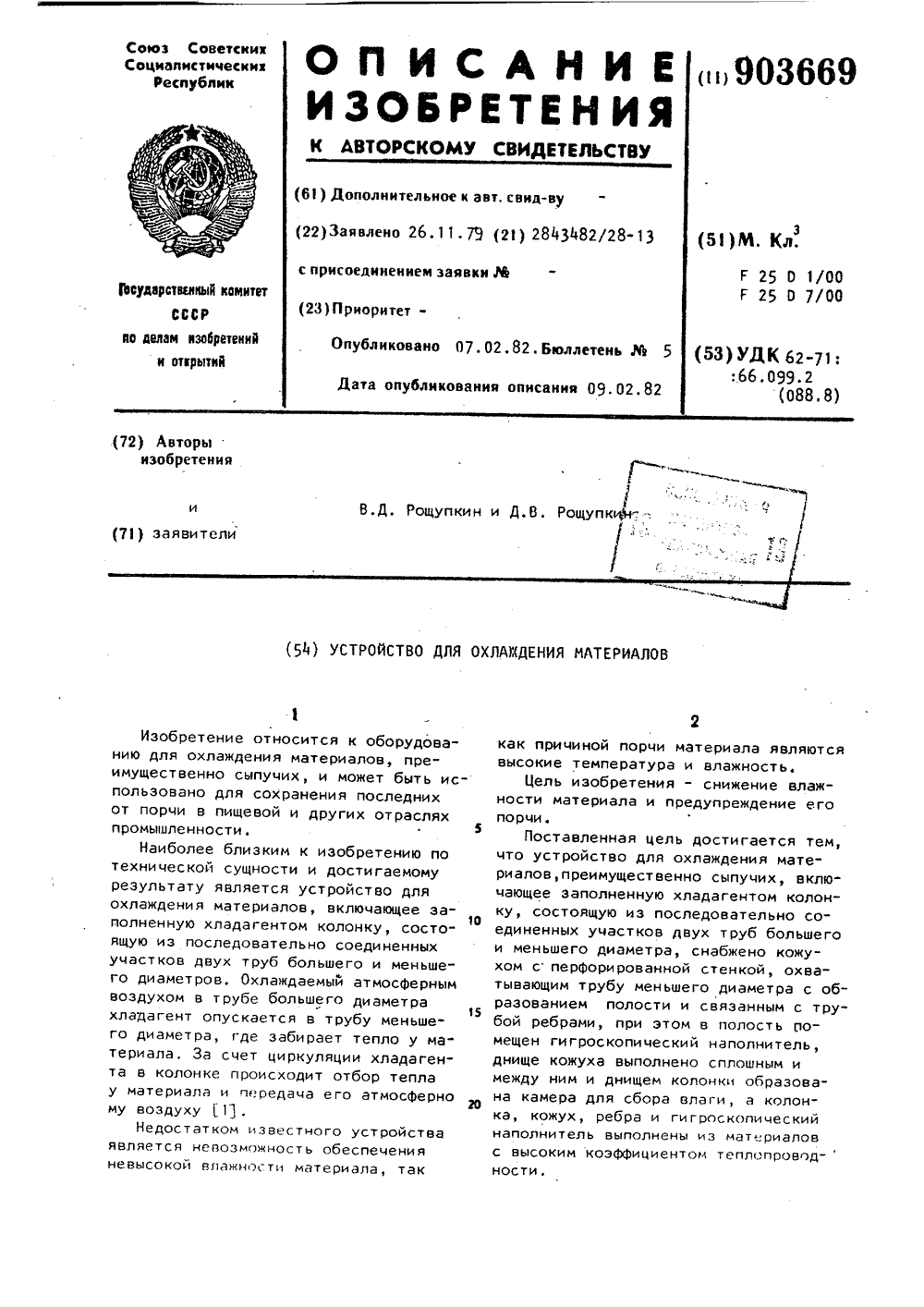

Номер патента: 903669

Опубликовано: 07.02.1982

Автор: Рощупкин

МПК: F25D 1/00

Метки: охлаждения

...сбоку, 10Устройство включает колонку, состоящую из последовательно соединенных участков двух труб 1 и 2 меньшего и большего диаметров с отверстием 3 в последней, закрытом пробкой 15(не показана), и кожух 4 с перфори"рованной стенкой, перфорации 5 которой закрыты сеткой (не показана).Днище 6 кожуха 4 выполнено сплошнымв виде конуса, 20Кожух 4 охватывает трубу 1 меньшего диаметра с образованием полости 7 и связан с трубой 1 ребрами 8,при этом в полость 7 помещен гигроскопический наполнитель 9. 25Между днищем 6 кожуха и днищем 10колонки образована камера 11 длясбора влаги 12,В кожухе 4 установлена водоотводная.трубка 13, один конец 14 которой размещен в камере 11 для сборавлаги, а другой конец трубки 13 выведен за пределы кожуха 4 и...

Номер патента: 903670

Опубликовано: 07.02.1982

Авторы: Лавошник, Макаров, Павловский

МПК: F25D 3/00

Метки: аккумулирования, холода

...аккумулирующим холод веществом 7, а камера 4 - веществом, способным вцде лять водород при нагревании и поглощать при охлаждении не показано), при этом в качестве последнего используют гидриды металлов или гидриды интерметаллических соединений, или ихсмеси.Для увеличения поверхности тепло- обмена стенка 2 емкости снабжена ребрами 8.Устройство работает следующим об разом.В режиме "Аккумулирование холода" устройство помещается в камеру с источником холода (не показано). Регулирующее приспособление 6 сообщает камеру 4 с полостьб 3. Затем вещество в камере 4 нагревается, выделяя водород, который поступает по трубо. проводу 5 в полость 3, После введения в,полость 3 заданного количества З 0водорода трубопровод 5 перекрывается Ф подвод тепла...

Номер патента: 903671

Опубликовано: 07.02.1982

Авторы: Васютин, Видинеев, Ворошилов, Маринюк, Шомин

МПК: F25D 21/06

Метки: охлаждающих, приборов, работы

...удаление снеговой шубы и отвод влаги с поверхности охлаждающих приборов, перед подачей хладагента в охлаждающие приборы на их поверхности размещают материал с капиллярно-пористой структурой, а отвод влаги осуществляют с помощью указанного материала в процессе работы охлаждающих приборов.На чертеже схематично изображена установка для осуществления предлагаемого 5 способа.Охлаждающий прибор 1 с развитой поверхностью теплообмена помещен в изоляционный кожух 2. Поверхность ребра 3 покрывается слоем капиллярно-пористого материала .(мелкоячеистая сетка), теплый конец которого - фитиль 4 выводится через стенку изоляционного кожуха 2 в окружающую среду. Для защиты от атмосферных воздействий выведенные наружу фитили 4 закрывают навесом...
