Способ управления процессом горения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

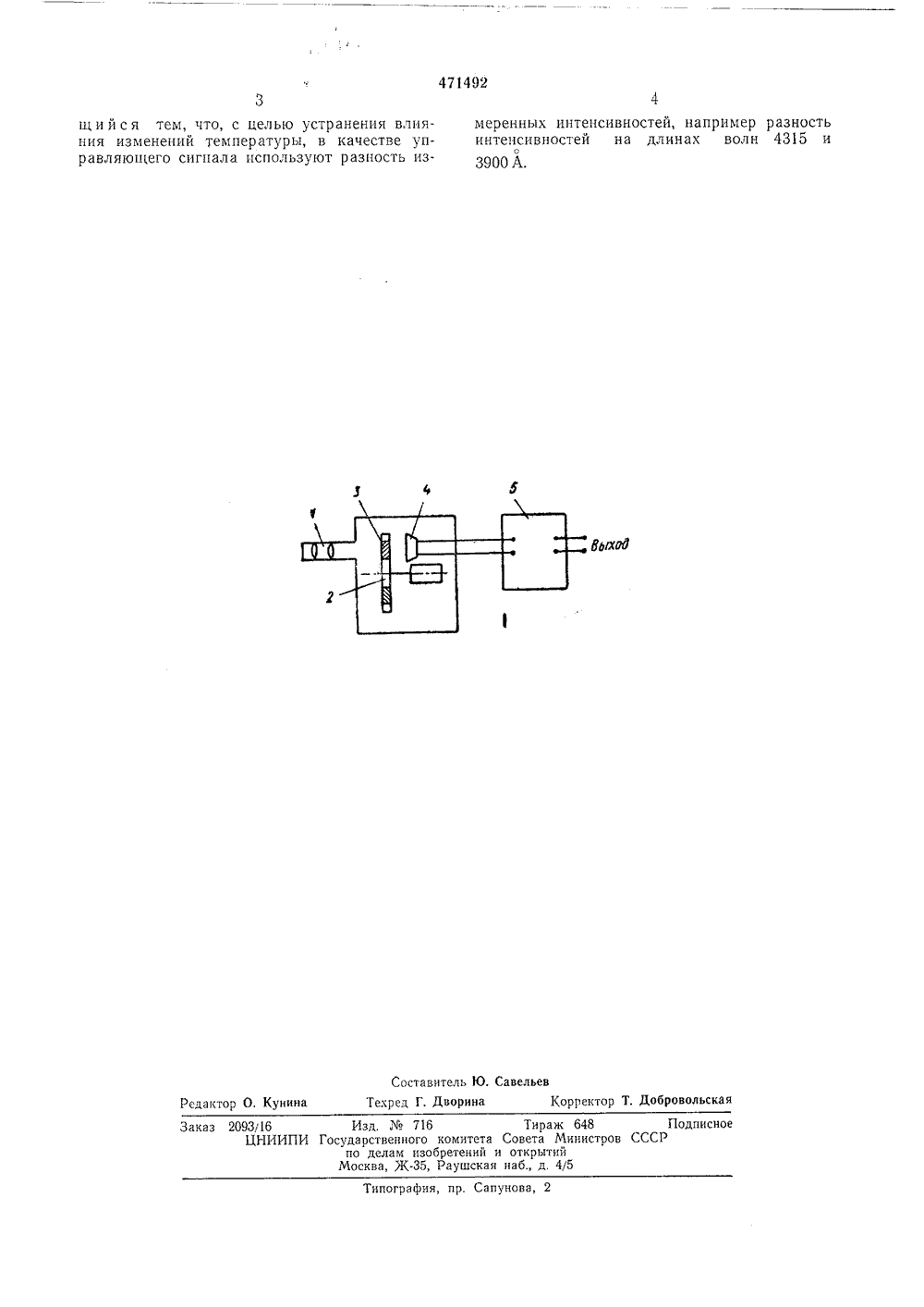

, ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликВТОРСКОМУ СВИДЕТЕДЬС лиител 1 иое к авт. сви(23) ПриоритетОпубликовано 25,05,75, Бюллетен Государственнык комите Совета Министров СССР йо делам изобретений 3) УДК 621,182,2(088.8) и открытии Дата опубликования описания 05.09.7 71) Авторы изобретен Н. Крыжановскийи М. Я, Хесиннический институталистической рево Ю, А. Бабенко, ЮЮ, В. Галкин Киевский ордена 50-летия Великой Н, Савельев, В А. П, Смирнов Ленина полите ктябрьской соц(71) Заявитель м. юции ПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ГОРЕНИ Предмет изобретен Способ упр тем измерения линий излуче 30 соотношение твления процессом горения пуинтенсивности спектральных ия пламени и воздействия на оплива и воздуха, о т л и ч а ю Изобретение относится к способам управления процессом горения, в частности, в топках энергетических котлоагрегатов.Известный способ управления процессомгорения путем измерения интенсивностиспектральных линий излучения пламени ивоздействия на соотношение топлива и воздуха характеризуется влиянием температурыпламени на интенсивность спектральных линий,Цель изобретения - устранение влиянияизменений температуры пламени.Для этого по предлагаемому способу в качестве управляющего сигнала используютразность измеренных интенсивностей, например разность интенсивностей на длинаховолн 4315 и 3900 А,На чертеже изображена схема устройства,реализующего предлагаемый способ.Излучение от пламени направляют в объектив 1, затем на диск модулятора 2. При помощи установленных в нем интерференционныхфильтров 3 выделяют выбранные длины волно(4315 и 3900 А) и подают на приемник излучения 4, например фотодиод. Диск модулятора вращают синхронным двигателем.Сигналы приемника излучения от попеременного воздействия излучения на выбранныхдлинах волн посылают на электрическое решающее устроиство 5, которое отрабатывает величину, пропорциональную разности сигналов. Полученную величину посылают в схему управления процессом горения илп непосредственно на устройство, показывающее соотношение топлива и воздуха.Прибор может визироваться в выбранноеместо на зоне горения, или его можно сканировать по какому-то определенному заданию 10 так, чтобы последовательно просматриватьтребуемый участок пламени, например объем факела от одной горелки.Предлагаемый способ не требует сложныхустройств и схем, дает возможность точно и 15 надежно управлять процессом горения как отдельных горелок, так и во всем объеме топки не зависимо от изменения температуры пламени по каким-либо причинам, например изменения предварительного прогрева горючей 20 смеси или изменения условий теплообменафакела с ограничивающей стенкой.471492 Составитель Ю. Савельев Редактор О, Кунина Техред Г. Дворина Корректор Т, Добровольская Заказ 2093/16 Изд.716 Тираж 648 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 щи й ся тем, что, с целью устранения влияния изменений температуры, в качестве управляюпего сигнала используют разность измеренных интенсивностей, например разность интенсивностей на длинах волн 4315 и 3900 А.
СмотретьЗаявка
1944488, 06.07.1973
КИЕВСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. 50 ЛЕТИЯ ВЕЛИКОЙ ОКТЯБРЬСКОЙ СОЦИАЛИСТИЧЕСКОЙ РЕВОЛЮЦИИ
БАБЕНКО ЮРИЙ АЛЕКСАНДРОВИЧ, САВЕЛЬЕВ ЮЛИАН НИКОЛАЕВИЧ, КРЫЖАНОВСКИЙ ВЛАДИМИР НИКОЛАЕВИЧ, ГАЛКИН ЮРИЙ ВАСИЛЬЕВИЧ, СМИРНОВ АЛЕКСАНДР ПЕТРОВИЧ, ХЕСИН МАРК ЯКОВЛЕВИЧ
МПК / Метки
МПК: F23N 3/00
Опубликовано: 25.05.1975
Код ссылки
<a href="https://patents.su/2-471492-sposob-upravleniya-processom-goreniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ управления процессом горения</a>
