F16J 15/16 — между подвижными относительно одна другой поверхностями

Номер патента: 372842

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F16J 15/16

Метки: вала, уплотнение

...подвижного и неподвииного уплотнительных колец в тех местах, где они не соприкасаются с О-образными кольцами, раздельно покрыты слоем синтетической смолы, обладающей водоотталкивающими свойствами.На чертеже показан узел подшипника с предлагаемым уплотнением.Вращающийся элемент, например направляющий ролик 1, жестко укрепленный на втулке 2, удерживается на валу 8, установленнюм в опорах 4 и б. Каждое уплотнение состоит из вращающегося б и невращающегося 7 уплотнительных колец, охваченных прижимающими их один к другому О-образными кольцами 8 и 9.5 Периферийные поверхности 10 и 11 колецб и 7 в тех местах, где они не соприкасаются с О-образными кольцами 8 и 9, покрыты слоем синтетической смолы, обладающей водоотталкпвающими свойствами, В...

Номер патента: 375431

Опубликовано: 01.01.1973

Автор: Цейтлин

МПК: F04B 37/12, F16J 15/16, F16J 9/08 ...

Метки: плунжера, уплотнение

...расположенной справа от камеры 7, размещены кольца 8 и манжеты бесконтактного типа 10. Уплотнительные кольца 8 снабжены экспандерами 11 и помещены в обоймах 12; манжеты 10 и 9, с натягом установленные на плунжере 1 и во втулках 13, снабжены экспандерами 14 и 15. Для уменьшения вредного пространства полость между манжетой 9 и экспандером 15 заполнена эластичным термостойким материалом 1 б, например резиной. На фиг. 2, 3 и 4 показаны манжеты 9, 10 с канавками 17, выполненными на цилиндрических поверхностях со стороны, противоположной поверхностям контактирования, В местах расположения канавок 17 между контактирующими поверхностями образуются тонкие перемычки 18,При работе компрессора левая секция уплотнения нагружена максимальным перепадом...

Номер патента: 410195

Опубликовано: 05.01.1974

МПК: F16J 15/16

Метки: 410195

...уплотнения.Цель предлагаемого изобрет тить брак при сборке привода печения оптимального трения уплотняемых элементов, учтен чете привода не по косвенным непосредственно по величине си верхностей в собираемом узле. ационный институт имени С На чертеже схематически изображено устройство для осуществления предлагаемого 10 способа.Цилиндр 1 пневмогидравлического привода,уплотнение которого подбирается, устанавливается на измерительную позицию установки.Шток 2 поршня соединяется с заслонкой 3 15 пневматического датчика типа сопло - заслонка.В процессе контроля оптимальности подобранных уплотнений по силе трения путем изменения усилия чувствительного элемента 20 датчика - пружины 4 ввертыванием или вывертыванием втулки 5...

Номер патента: 413290

Опубликовано: 30.01.1974

МПК: F16C 17/02, F16J 15/16

Метки: 413290

...содержит металлическое наружное кольцо 1, внутренняя поверх ность которого выполнена сферической, а наружная поверхность - цилиндрической; вкладыш 2, выполненный из полиамида, внутренняя поверхность которого выполнена цилиндрической, а наружная поверхность - сфери ческой; уплотнения 3, выполненные в видестаканов из упругоэластичной пластмассы, и кольцевые пружины 4. На торцовой поверхности наружного кольца 1 выполнены кольцевые проточки. Одна из поверхностей каж дой кольцевон проточки выполнена сферической и концентричной наружной поверхности вкладыша 2. 1-1 а внутренней поверхности вкладыша 2 у его торцов выполнены кольцевые канавки. Каждое уплотнение 3 выполне по с кольцевыми буртами 5 и отогнутымикраями 6. Каждый кольцевой...

Номер патента: 419673

Опубликовано: 15.03.1974

Авторы: Грикевич, Рабинович, Фонд, Штельмах

МПК: F16J 15/16

Метки: вала, вращающегося, уплотнение

...вала с помещенным в канавке корпуса уплотнительным элементом, плоскость которого неперпендикулярна к оси вала.В предлагаемом уплотнении повышение его технологичности достигается за счет того, что уплотнительный элемент размещен между двумя подкладныгми кольцами, имеющими скошенные торцы и рааположенньтми в канавке, плоскость которой перпендикулярна к оси вала.На чертеже изображено предлагаемое уплотнение.Уплотнение вращающегося вала 1, проходящего через неподвижный корпус 2, осуществляется уплотнительным элементом 3, размещенным между двумя по4. имеющпмп скошенныеными в канавке 5, плоскдикулярна к оси зала 1.5 Такое выполнение уплзысить его технологпчнимущества наклонногонительного элемента. дкладными кольцами торцы и расположен-...

Номер патента: 434208

Опубликовано: 30.06.1974

Авторы: Краснов, Остроумов, Попов

МПК: F16J 15/02, F16J 15/16

Метки: уплотнительный, элемент

...того, что цовые поверхности кольца сварены.Это приводит к повышению герметичности кольца при сохранении его упругих свойств, что особенно важно в тех случаях, когда лента по каким-либо соображениям выполнена из неупругого материала, например политетрафторэтилена, обладающего высокими антикоррозионными свойствами. По сравнению с монолитными кольцами такой элемент ельно эластичнее при сохр ных свойств. ность изобретения поясня Торцовые поверхности 1 кол из ленты, сварены, в рез ется тонкая торцовая пле щая протеканию уплотняем витками.значи метичСущ жом. нутог образ ствую межд анен ется чертеьца 2, сверультате чего нка, препятй жидкости ли- тор 10 дмет изо тения Уплотнительный териала преимущ лена, выполненны из ленты, отли целью...

Номер патента: 435981

Опубликовано: 15.07.1974

Авторы: Лауфер, Скорн

МПК: B63H 5/10, F16J 15/16

Метки: 435981

...корпус 4 со всеми установленными в нем деталями свободно висит на валу 1, Вследствие наличия радиального зазора между корпусом 4 и валом создается масляный клин, обеспечивающий гидродинамическое трение и, следовательно, малый момент трения, действующий на корпус 4,На корпус 6 действует аналогичный по величине указанному момент трения, направ 5 10 15 20 25 30 35 40 45 50 55 60 65 4ленный в противоположную сторону, На кольца 15 и 16, обеспечивающие уплотнение винта 3, действует такой же момент трения, что и на кольца, обеспечивающие уплотнение винта 2. Момент, действующий на уплотнение и вызванный динамическим потоком воды в результате вращения кожуха 29, незначителен по величине. Поэтому уплотняющий комплекс из блоков между винтами 2 и 3...

Номер патента: 448324

Опубликовано: 30.10.1974

Авторы: Пирогов, Филин, Худяков, Шлыков

МПК: F16J 15/16

Метки: вала, врашающегося, сальниковое, уплотнение

...для вала которых и наружный диаметр скруглены, а на опорной плоскости выполнено некоторое количество отверстий. На валу 2 в полости каждого из металлических колец выполнены по радиусу канавки 3. Между металлическими кольцами 1 установлены фторопластовые шайбы 4. Вся набивка установлена в стакане 5 иподжата цилиндрической пружиной 6 черезвтулку, установленную в корпусе 8 на шпон 5 ке 9. Пружина 6 установлена в корпусе 8, вкотором установлен также подшипник качения 10. Весь узел уплотнения установлен науплотняемой емкости 11.Сальниковое уплотнение вала работает сле 10 дующим образом. Под действием осевогодавления, создаваемого пружиной 6 и температуры от трения вращающегося вала 2 офторопластовые шайбы 4, фторопласт затекает в канавки 3...

Номер патента: 493579

Опубликовано: 30.11.1975

Авторы: Борисов, Середин, Угренев

МПК: F16J 15/16

Метки: вала, гребного, механическое, уплотнение

...включает в себя аксиально подпружиненныйторцовый подшипник 1, собранный вместе с пружинами 2 в закрепляемой неподвижно на валу 3 обойме 4, самоустанавлпвающееся разъемное кольцо 5 со сферическими контакт ными поверхностями, собранное в бугеле 6,и опорную шайбу 7, смонтированную в дейдвудной трубе 8.Герметичность между торцовым подшипником 1 и валом 3 обеспечивается уплотнением 20 из резиновых колец 9.Торцовый подшипник 1 и опорная шайба 7выполнены из коррозионностойкого металла, что обеспечивает длительный срок эксплуатации уплотнений без их замены, а самоуста навливающееся разъемное кольцо 5 - из антифрикционного материала, например капролона или его модификаций, при этом кольцо 5 выполнено из двух полуколец, собранных в...

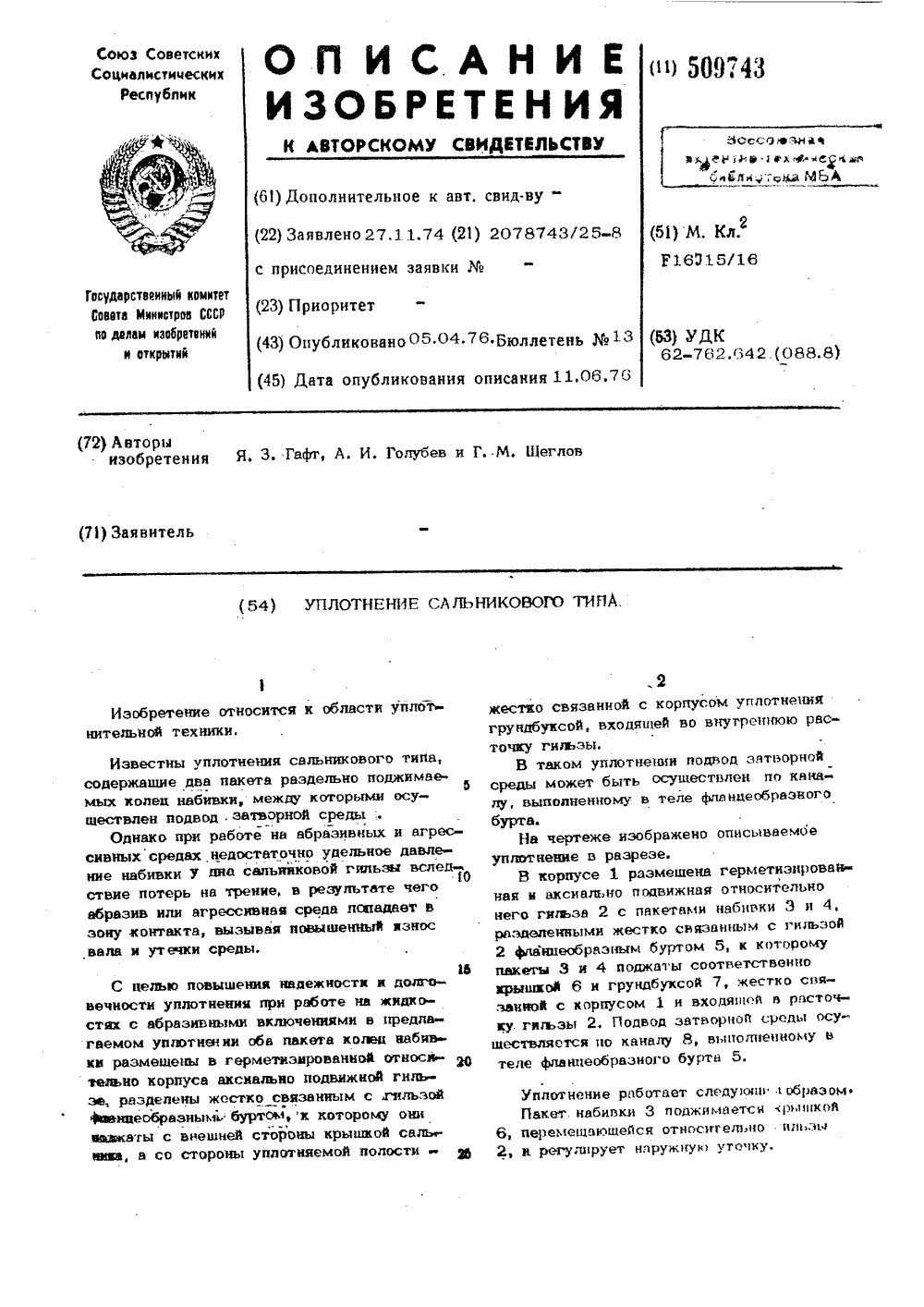

Номер патента: 509743

Опубликовано: 05.04.1976

Авторы: Гафт, Голубев, Щеглов

МПК: F16J 15/16

Метки: сальникового, типа, уплотнение

...буртом,к которому они ввижвты с внешней стороны крышкой саль ника, в со стороны уплотняемой полостисвязанной с корпусом уплотне 1 сой, входящей во внутреннюю расильзы.вком уплотнении подвод затворной ожет быть осуществлен ло кака олненному в теле фланиеобраэного уплотнение в разрезе.В корпусе 1 размещена герметиэирован ная и аксиально подвижная относительно него гильза 2 с пакетами набивки Э и 4, разделенными жестко связанным с гильзой 2 фланиеобраэным буртом 5, к которому пакеты Э и 4 поджаты соответственно крышкой 6 и грундбуксой 7, жестко связанной с корпусом 1 и входяигей в росточку. гил зы 2, Подвод затворной среды осушествляетси по каналу 8, выполненному в теле фланцеобразного бурта 5.,Тарасова а Техред З,Тараненко 1...

Номер патента: 527557

Опубликовано: 05.09.1976

Авторы: Брежнев, Виноградов, Сидоренко, Соловьев

МПК: F04B 53/14, F16J 15/16

Метки: насоса, плунжера, уплотнение

...Известное уплотнение содерят уплотнительный элемент, размещенньгй в корпусной детали и контактирующий с движущимся возвратно-поступательно плунжером вестного уплотнения являетсд тепла из зоны трения между едо статком недостаточныи отплунжером и упло дит к местному н ведет к сокращен ительным элементом, что при греву уплотнительного элемента ию его срока службы,1,Целью изобретения является улучшение отвода епла из зоны трения между плунжером и уплотниельным элементом. то достигается тем, что стороны жен глухим осевым аО гарантированным раый вытеснитель, свястием, где размещены с ным зазором непоцвижн гй с корпусной деталью.На чертеже изображен лотнительньти узелазрезе,лунжера насоса в продольном абочеи камеры насоса сн При...

Номер патента: 533786

Опубликовано: 30.10.1976

Авторы: Айвазова, Семенцов

МПК: F16J 15/16

Метки: подвижных, соединений, уплотнение

...а полость ловушки соединена с вакуум-насосом.На чертеже показано описываемое уплотне ние подвижных соединений для передачи вращательного и/или возвратно-поступательного движения в вакуумную камеру.Сорбционная ловушка 1 установлена в кор=пусе 2 последовательно с первичным уплотни тельным элементом 3 манжетного типаЛовушка выполнена в виде слоев сорбента-катализатора, например окиси титана, нанесенных на поверхность подвижного вала 4 и неподвижную внутреннюю поверхность корпуса 2.15 Вокруг ловушки 1 установлен нагреватель 5.После ловушки со стороны вакуумной камеры 6 установлено вторичное уплотнение 7 щелевого типа, а полость А ловушки соединена с помощью патрубка 8 с вакуум-насосом (на чер теже не показан).При длительной эксплуатации...

Номер патента: 538184

Опубликовано: 05.12.1976

Авторы: Любезнов, Ткачев

МПК: F16J 15/16

Метки: подвижное, соединение, трубное

...механических упл отняю щих уст ройствахтрубныхсоединений, содержащих по жимаемый грундбуксой сальник, прижим набивки осуществляется вручную.Бель изобретения - повышение надежности и срока службы уплотнения, обеспечение возможности дистанционного управления прижимом набивки.Это достигается за счет того, что грундбукса получает осевое перемещение благодаря взаимодействию двух полукруглых клиновых поверхностей, расположенных на ее торце, с аналогичными клиновыми поверхностями, выполненными на торце ступицы рабочего колеса червячной передачи, расположенной вокруг одной из труб и управляемой дистанционно. На чертеже изображен один из возможных вариантов выполнения описываемого трубного соединения, Оно состоит из двух корпусов 1 и 2, а также...

Номер патента: 573649

Опубликовано: 25.09.1977

Авторы: Димитриев, Домогацкий, Кравцов, Куперман, Прочко

МПК: F16J 15/16

Метки: зазоров, регулировки, торцевых

...а затем.другой подшииник пе;ремещают в противоположном направлениина величину половины Сумеарногр торцового зазора, 1 которую определяют,например, по индикатору.йа чертеже схематически изображенарогориая гидромащниа; в которой торцовые заэотхя между ротором и рабочиморганом .можно регулироватьоттисываежмспособай,Ротор 1 расположен на подщипииках 2в корпусе 3. Наружныекольца подщипников устанавливатот в корйусе с гаранти-.рованным натягом, а внутренние кольца.до упора в буртик 4 ротора.Торцовые зазоры.регулируют следующийобразом. Ротор аксиально пЕремещайтвоздействием на установленное с катя"гом кольцо: одного иэ подшипников доФех ттор, шпака противоположный торецротора не соприкоснется с соответствутзщим торцом корпуса, т.е, до...

Номер патента: 623035

Опубликовано: 05.09.1978

Авторы: Бабаев, Рабинович, Самодуров

МПК: F16J 15/16

Метки: сальниковое

...разрез; на фиг. 2 сечение А - А фиг. 1.В корпусе 1 помещены сальниковая набивка 2 и грундбукса 3. Резьбовая крышка 4 служит для предварительного поджима грундбуксы, которая состоит из склеенных между собой деревянных колец с волокнами, перпендикулярными оси вала или штока, предварительно спрессованных в направлении оси вала. Грундбукса выполнена из двух половин, что обеспечивает ее замену без демонтажа уплотняемого вала. Плоскость разьема расположена под углом 45 к волокнам древесины в кольцах. К верхнему торцу каждой половины грундбуксы прикреплены полушайбы 5, служащие для извлечения изношенных половинок при необходимости их замены.Устройство работает следующим образом.По мере износа набивки 2 уплотняемая жидкость просачивается в...

Номер патента: 637582

Опубликовано: 15.12.1978

Авторы: Верещагин, Коняев, Поляков, Сурков

МПК: F16J 15/16

Метки: высокого, давления, плунжера, уплотнение

...ее осевого перемещения,Торец бурта со стороны, противоположной коническому участку втулки, я сопряженнвя с буртом стенка цилиндра выполевого перемещения,со стороны, противоскому участку втулки 2,буртом стенка цилиндранческой формы или плосяя поверхность втулкиорцовой поверхностью637582 Составитель В, ЛазуткинП, Баглай Техред К. Гаврон Корректор А. Гриценко Редак Тираж 1156 осударственного к по делам иэобрет 3035, Москва, Ж аз 7078/27 ЦНИИПИ Филиал ППП " Патент", г, Ужгород, ул, Проектная, 4 2 уменьшается, вследствие чего обеспечивается надежное уплотнение плуыжера 3,Одновременно под действием давлениясреды втулка 2 прижимается торцом бурта к стенке цилиндра 1, 3Уплотнение торца достигается в результате того, что давление в...

Номер патента: 670766

Опубликовано: 30.06.1979

Автор: Гуляев

МПК: F16J 15/16

Метки: действия, насоса, одностороннего, трехпоршневого, цилиндро-поршневое

...кольца. Указанная полость соединена каналом 10, выполненным в бурте сердечника с обратным клапаном 11, который связан, например, гибким шлангом, с масляным насосом (на чертеже не показаны). На поверхности трения выполнена кольцевая канавка 12, образованная фасками 13, 14, которыми снабжены контактируемые поверхности опорного кольца и манжеты соответственно.383 Тираж 11 Подпис Типография, пр. Сапунова На фиг, 2 показана опорная часть мапжсты. В этом сл чае 1 О;1 ьцсвая по:1 ость У в ее опорной части, ограниченная внешней 15 и внутренней 8 уплотнительными кромками, соединястся по крайней мер одним каналом 16 с кольцевой канавкой 12 на поверхности трения. Дополнительно на сердечнике в области уплотняемого зазора может быть установлено...

Номер патента: 672413

Опубликовано: 05.07.1979

Авторы: Быстров, Лебедевич

МПК: F16J 15/16

Метки: арматуры, сальниковое, уплотнение, штока

...по резьбе в корпусе втулки, о т л и ч а ю щ е е с я тем, что,с целью повышения надежности, оно снабжено расположенной в расточке втулкиспиральной пружиной, один конец которой связан со штоком с возможностьюих некоторого относительного смещенияв аксиальном направлении, а другойфрикционно связан со втулкой,Источники информации, принятые вовнимание при экспертизе1. Патент США 9 3608912, кл, 277-4,1971. 1Изобретение относится к уплотнительной технике, в частности к уплотнениям штоков арматуры.Известны сальниковые уплотнения штоков арматуры, в которых набивка поджимается путем периодической подтяжки натяжной втулки при обслуживании 1).Недостатком данной конструкции является отсутствие автоматического поджатия набивки.С целью повышения...

Номер патента: 681276

Опубликовано: 25.08.1979

Автор: Дмитрук

МПК: F16J 15/16

Метки: машин, поршневых, поршня, уплотнение, цилиндре

...цилиндре осуществляется путем использования теплостойких сухих смаэок, например композиций, выпол ненных на основе дисульфида молибдена, дисульфида вольфрама и т.д.Гранулы, выполненные иэ укаэанных материалов, заполняют цилиндрические канавки на боковой поверхности поршня и поджимаются к зеркалу цилиндров с помощью упругих элементов,На фиг,1 схематически изображенцилиндр двигателя, разрез; на Фиг.2узел 1 на фиг.1,В цилиндре 1 размещен поршень 2,в цилиндрических канавках которогозаложены гранулы сухой смазки 3,поджимаеьые к зеркалу цилиндра 1предварительно закрученной спиральной пружиной 4Поршень 2 возвратно-поступательноперемещается в цилиндре 1. Гранулысухой смазки, прижимаясь пружиной 4к зеркалу цилиндра, смазывают его иуплотняют...

Номер патента: 699267

Опубликовано: 25.11.1979

Автор: Катаев

МПК: F16J 15/16

Метки: сальниковое, уплотнение

...разрез.Уплотнение состоит иэ корпуса 1, полого винта 2, установленного нашток или вал, крышки 3 корпуса 1, приемного штуцера 4 сальниковой набивки. На крышке 3 расположено сто.порное кольцо 5- удерживающее винт 2 от осевого перемещения. В корпусе ЗО 1 могут быть выполнены продольные канавки.При вращении винта 2 сальниковая набивка поступает по канавкам винта 2 в корпус 1 сальника, равномерно распределяясь по окружности внутренней полости корпуса. В процессе работы необходимо периодически подпиты" вать набивкой корпус сальника через приемный штуцер 4,Предлагаемое уплотнение создает воэможность планово-предупредительной подпитки сальника в процессе работы оборудования беэ его остановки. Это особенно важно для непрерывных...

Номер патента: 731151

Опубликовано: 30.04.1980

Авторы: Камсков, Кучнев, Худяков, Чапинский

МПК: F16J 15/16

Метки: гибкого, движущегося, многослойного, плоского, уплотнение, штока

...сечение Г - Г на фпг. 1.Уплотнение состоит нз многослойного 5 штока 1, проходящего через уплотнительный ет пол 11 уретановых шайо 2, металлических шайб 3 и 4, резиновых колец 5 и фторопластовых пленок 6. Этот пакет ускамере 7 н сжимается пружи ной 8 с помощью фиксирующей шайбы 9 инажпмнои гайки 10. Для выравнивания кромок штока применены направляющие ролики 11.Уплотнение работает следующим обра зом.Уплотн 1 тельный пакет сжимается пружиной 8 в замкнутом объеме. Прн этом с помощью шайб 2 - 4 обеспечивается всестороннее объемное сжатие, при котором 20 происходит заполнение всех щелей по периметру многослойного штока, в том числе и по торцам в точках а (фиг. 4). Фторопластовыс пленки 6 (толщина 0,1 - 0,2 мм) снижают трение мсжд шлоо и...

Номер патента: 796592

Опубликовано: 15.01.1981

Авторы: Белицкий, Варягин, Сатанин

МПК: F16J 15/16

Метки: дляуплотнения, зазоровлопаток, наполненный, радиальных, сотовый, турбомашины, элемент

...наполнителя и поверхностью ячеек сот.Этим достигается надежность работы элемента уплотнения в реальныхусловиях его эксплуатации.В качестве материала сотового заполнителя можно применять фольгу жаростойких металлов и их сплавов, например никель, сплавы на его основе,нержавеющую сталь.На чертеже изображен сотовый наполненный элемент, например с шестигранной ячейкой заполнителя, дляуплотнения радиальных зазоров лопаток турбомашин.Рассматриваемый элемент содержитметаллический сотовый заполнитель1 и податливый внедрению контртеласпеченный наполнитель 2, который выполнен из частиц твердой смазки 3,покрытых металлической оболочкой 4.Предлагаемый сотовый наполненныйэлемент уплотнения работает следующим образом.При внедрении в...

Номер патента: 804968

Опубликовано: 15.02.1981

Авторы: Лебедевич, Плотников, Тер-Матеосянц, Шевцов

МПК: F16J 15/16

Метки: сальниковое, уплотнение

...с помощью которой.,втулка 13 с кулачками 14 соединяетсяс укаэанной коробкой 2, Характеркулачкового соединения гайки 11 ивтулки 13 обеспечивает возможностьпродольно-вращательного перемещениявтулки 13 относительно гайки 11.Втулка 13 предохраняется от выпаданиякольцом 15. При закрытом положениипрохода арматуры втулка 13 самоустанавлнвается под действием собственного веса в любом промежуточномположении в пределах ее перемещениядо упора в кольцо 15, При этом ку"лачкн 14 и 12 не взаимодействуютмежду собой, При движении штока 6в направлении открытия прохода арматуры бурт 7 в конечном положениифоткрыто, упираясь в торец втулки13, вызывает вращательно-поступательное перемещение ее по несамотормозящей резьбе в коробке 2. В положении, когда кулачки...

Номер патента: 821826

Опубликовано: 15.04.1981

Авторы: Бидевкин, Волошин, Полунин, Супонин

МПК: F16J 15/16

Метки: гидравлическогоустройства, уплотнение

...относится к гидравлическим устройствам, преимущественно гидравлическим упругим элементам, работающим на принципе сжимаемости жид 5 кости и применяемым в подвесках транспортных средств.Известно уплотнение гидравлического устройства, состоящее из направ" ляющей втулки нажимного и опорноголколец, между которыми расположена набивка 11 .Недостатком этого уплотнения является ненадежность его работы при динамических нагрузках, так как происходит утечка жидкости из полости цилиндра через уплотнения.Целью изобретения является повышение надежности уплотнения при динамической нагрузке.Указанная цель достигается тем, что конец нажимного кольца, обращенный в сторону жидкости, выполнен в виде тонкостенной гильзы, наружная поверхность которой...

Номер патента: 832188

Опубликовано: 23.05.1981

Авторы: Амелин, Баскин, Булавкин, Львовский, Николаев

МПК: F16J 15/16

Метки: вращающейся, гидроузлу, деталями, зазора, иневращающейся, между, подвода, рабочейжидкости, уплотнение

...конуса имеет и внешняя боковая стека 10 канавки 3.Если кольцо 1 установлено между дву мя поочередно работающими подводами 2 рабочей жидкости, то оно может выполняться симметричным, т.е, его сечение имеет форму равнобокой трапеции. Обе боковых поверхности 7 этого кольца 1 выполнены в виде усеченных конусов, обращенных большими основаниями к середине кольга 1 . Такую же форму имеют и степки 10 канавки 3.Работа уплотнения состоит в следую щем,Когда рабочая жидкость под давлением подается из подвода 2 в зазор 6 коль цо 1 прижимается силами давления к внешней стенке 10 канавки 3. Контакт коль ца 1 и канавки 3 происходит по конической боковой поверхности 7, Вследствие этого нормальная реакяи на кольцо 1 со стороны внешней стенки 10 канавки...

Номер патента: 838212

Опубликовано: 15.06.1981

Авторы: Ласунский, Соколов

МПК: F16J 15/16

Метки: вала, вращающегося, уплотнение

...относительно оси ва Ола 9, что компенсирует все погрешности, возникающие при изготовлении,монтаже и работе элементов уплотнения и механизмов привода вала.Для предотвращения заедания дисков б на валу 9 при их перекосе относительно оси вала 9 ширина Ь цилиндрического пояска 8 выбирается равной 0,010,03 диаметра О цилиндрической поверхности вала 9.Диаметралъный зазор Ю между поверхностями вала 9 и цилиндрического пояска 8 выбран таким образом, чтобысвести к минимуму утечку газа и исключить заедание дисков б на валу 9при их перекосе, и равен д= (1, 351,5)а Ь где с 6 - максимальныи уголперекоса дисков б относительно осивала 9, рад,Выбор параметров уплотнения определяеся из условия получения минимальных утечек. При увеличении ширины пояска...

Номер патента: 840545

Опубликовано: 23.06.1981

Авторы: Постников, Соловьев, Сотников, Федосов, Шмаков, Яковлев

МПК: F16J 15/16

Метки: уплотнительное

...2 позволяет листу свободно перемещаться в уплотнительной массе 4, что повышаетнадежность работы уплотнительного уст.ройства,формула изобретения Уплотнительноевзаимно перемещаодном из которйхнительной массой,Изобретение относится к машиностроению и может быть использовано, в частности в котлоагрегатах, для уплотнения зазоров между смежными экранными поверхностями,Наиболее близким к предлагаемому потехническому решению является уплотнительное устройство для двух взаимно перемещающихся элементов, на одном из которых закреплен короб с уплотнительной мас- .сой, а на другом - уплотнительный лист,заведенный свободным концом в уплотни- ттельную массу 11. Недостатком известного устройства является наличие жесткой связи между уплотнительным...

Номер патента: 846900

Опубликовано: 15.07.1981

Автор: Дрогомирецкий

МПК: F16J 15/16

Метки: вала, уплотнение

...расточкой, взаимодействующей с наружной поверхностью эластичного кольца.На чертеже изображенопредлагаемое уплотнение вала, продольный раз" рез; ческого разрезного кольца 3, установленного в кольцевой канавке 4 валаи корпуса 5. Эластичное кольцо 2 изготавливается таким образом, чтодиаметр внутренней его канавки подметаллическое кольцо 3 равен наружному диаметру упругого кольца в сжатом состоянии,Уплотнение работает следующим образом.Металлическое кольцо 3 разжимаетэластичное кольцо 2 и прижимает егок выточке корпуса 5. Кроме того,давлением уплотняемой среды кольцо 2прижимается к выступу корпуса 5 состороны подшипника,Надежность уплотнения создаетсяэа счет одновременного контактирования кольца 2 от радиального и осевого усилий,...

Номер патента: 850956

Опубликовано: 30.07.1981

Авторы: Григорьев, Свинухов

МПК: F16J 15/16

Метки: кольцевое, контактное, уплотнение

...и ту же величину, благодаря чему все кольца прижнмаются к втулке 3 с одИчаковой силой.Однако, в процессе эксплуатации уплотнения особенно: при повышенных окружныхскоростях под действием различных факторов, способствующих повышению коэффи циента трения между поверхностями колец и канавок происходит разогрев колец до такой степени, что может произойти смыкание торцов одного из колец в прорези и полная ликвидация зазора. Прн этом 20 кольцо, у которого будет ликвидирован зазор в сгыке, воспримет на себя весь перепад давления, имеющийся между по-, лостями А и Б, в результате чего сила, прижимающая его к торцу канавки, воэ-: 25 растет в несколько раз, в то время как остальные кольца полностью разгрузятся, ибо силы, действующие по обе стороны...

Номер патента: 850957

Опубликовано: 30.07.1981

Авторы: Рождествина, Суханов, Черный, Щербина

МПК: F16J 15/16

Метки: уплотнение, штока

...(плунжера) в пасе для воды или водной эмульсии работ следующим образом. О снальным со тае3 85Пдунжер 1 совершает возвратно-посту-;.пательное движение. При движении егослева-направо (всасывание) происходитзаполнение через всасывающий клапан 9рабочей жидкостью рабочей камеры О,При движении плунжера 1 справа-налево(нагнетание) происходит вытеснение плунжером рабочей жидкости через нагнетатедьный клапан 10 в магистраль, приэтом в рабочей камере Р создается давление, которое передается через манжеты 4 и опорное кольцо 3 в полость 5заполненную смазывающей жидкостью.Таки.г образом при ходе плунжера 1 нанагнетание (рабочий ход) -давления в рабочей камере О и полости Ь уравновешиваются за счет подвижности вдоль оси плунжера манжет 4 с опорным...
