Сальниковое уплотнение

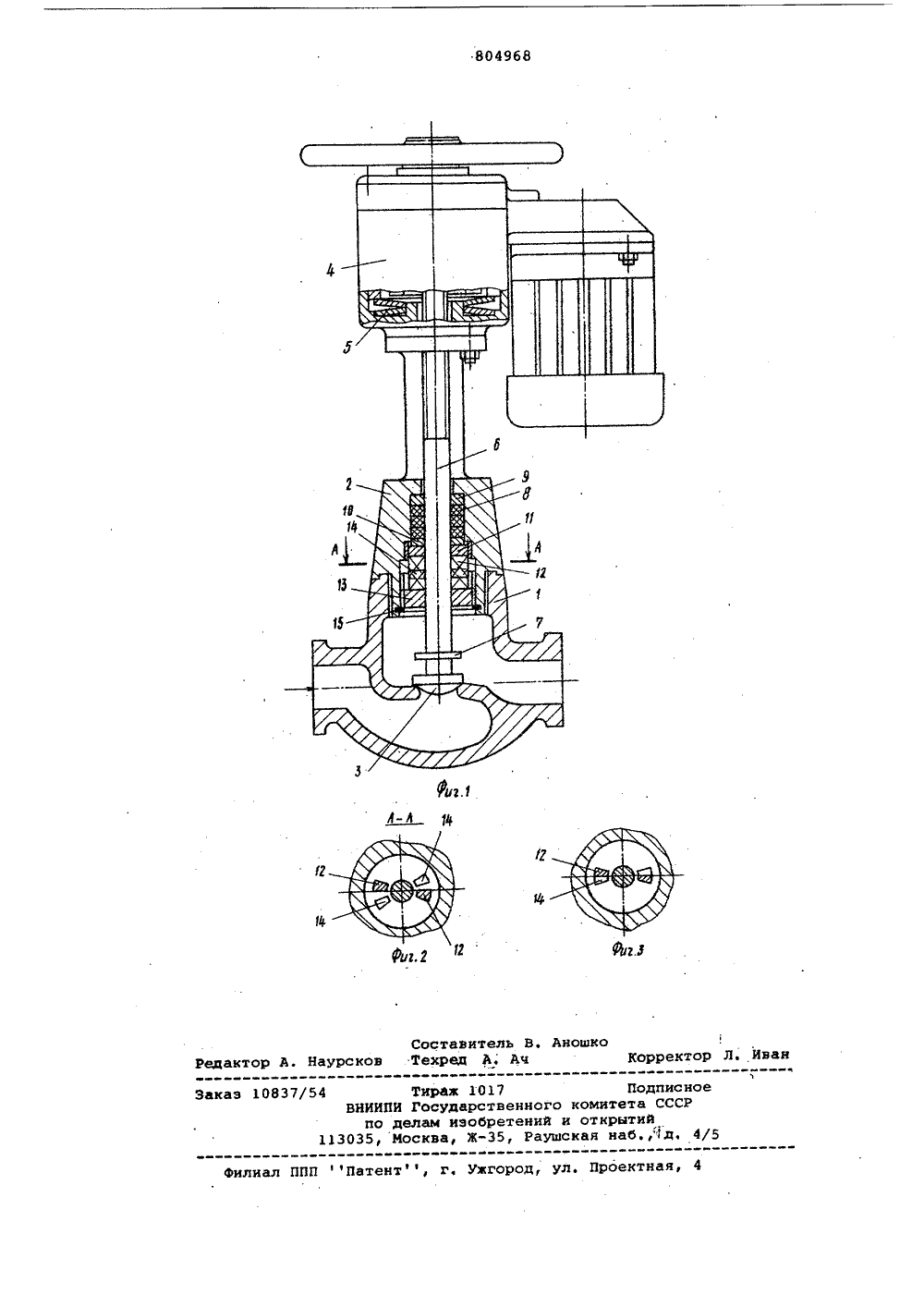

Союз Советских Соцналнстических РеспубликОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ(23) ПриоритетГосударствеииый комитет СССР ио делам изобретений и открытий(54) САЛЬНИКОВОЕ УПЛОТНЕНИЕ игается тем, олнена иэ овым мехас воэможностью тей, уплотняом, прн этом лки, взаимольными кольовой короббой а друуртом -шт ву 10 с бйе уплотнение3; на фиг.2закрытом поразрез А-Ьположение куоженим штока сальниковой коробапорный орган Э,водом 4, снабженнымння усилия в полопосредством шторт 7. В коробке 2овая набивка 8 сльцами 9 н 10. Обааствляется путемчковой гайки 11,зящую резьбу и Изобретение относится к уплотни-)тельной технике и может быть использовано в сальниковых уплотненияхштоков.Известно сальннковое уплотнениеока вентиля, содержащее сальников коробку с уплотнительными кольцами, поджнмаемыми к уплотняемомуштоку нажимной втулкой, При даннойконструкции возможен поджнм сальникакак за счет поджимной втулки и. гайки,так и при открытии вентиля, когдашток ввинчивается в крайнее положение и упирается в направляющее кольцосальника (1, 15Недостатками данного уплотненияявляются ослабление затяжки сальникапри отходе штока от кольца и ограни"чение области применения только типами арматуры, имеющими вращающийся 20шпиндель,Целью изобретения является повышение надежности и упрощение эксплуатации, т.е, обеспечение автоматического поджатия набивки как при 25поступательно-вращательном, так ипри поступательном движении штокав процессе работы арматуры, что значительно упрощает эксплуатациюи повышает надежность арматуры ЗО Укаэанная цель достчто нажимная втулка выдвух соединенных кулачннэмом н установленныхосевого перемещения чаемый шток снабжен буртодна часть нажимыой втдействующая с уплотнитцамн, связана с сальникой самотормозящей резгая, взаимодействующаянесамотормозящей резьбоНа фнг. 1 изображеной раэреов приитиля,г. 3том пол штока, продольны положение кулачк ложении штока ве на фиг. 1 у на фи лачков при откры вентиля.В корпусе 1 с кой 2 размещен з соединенный с при муфтой 5 ограниче женки открыто ка 6, имеющего бу размещена сальник поднабивочнымн ко тие набивки осуще завинчнвання кула имеющей самотормоснабженной кулачками 12. В этой жекоробке 2 выполнена вторая несамотормоэящая резьба, с помощью которой.,втулка 13 с кулачками 14 соединяетсяс укаэанной коробкой 2, Характеркулачкового соединения гайки 11 ивтулки 13 обеспечивает возможностьпродольно-вращательного перемещениявтулки 13 относительно гайки 11.Втулка 13 предохраняется от выпаданиякольцом 15. При закрытом положениипрохода арматуры втулка 13 самоустанавлнвается под действием собственного веса в любом промежуточномположении в пределах ее перемещениядо упора в кольцо 15, При этом ку"лачкн 14 и 12 не взаимодействуютмежду собой, При движении штока 6в направлении открытия прохода арматуры бурт 7 в конечном положениифоткрыто, упираясь в торец втулки13, вызывает вращательно-поступательное перемещение ее по несамотормозящей резьбе в коробке 2. В положении, когда кулачки 14 входят в контакт с кулачками 12, вращательноедвижение втулки 13 передается гайке .11, которая ввинчиваясь в коробку2 сальника, вследствие своего вращательного перемещения, через поднабивочное кольцо 10 осуществляет поджатие набивки 8 до необходимого усилиязатяжки, на которое настроена муФта5 ограничения усилия, После достижения настроенного усилия происходит отключение привода 4,В случае ослабления напряженияв набивке по каким-либо причинамавтоматически происходит поджатыеее до необходимого усилия при каж"дом цикле открытия прохода арматуры,Самоторможенне в резьбе коробка 2гайка 11 не дает воэможность отжиматься гайке 11 в сторону, противоположную направлению затяжки, после снятия усилия с кулачков 12 в результате движения запорного органа всторону закрытия, прохода арматуры.Таким образом, в случае ослабления напряжения в набивке по каким-либо причинам, автоматически происходит поджатие ее до необходимогоусилия при каждом цикле открытия.Сальниковое уплотнение предлагаемой конструкции в арматуре зко иомически целесообразно, так какпри незначительном усложнении серийно изготавливаемой арматуры значительно повышается надежность работы сальника, отпадает необходимость и его периодической подтяжке И специальными ключами и уменьшаетсяобъем регламентных -работ при эксплу-.атации арматуры.36 Формула изобретенияСальниковое уплотнение содержащеа мельниковую коробку с уплотнительными кольцами, поджимаемыми куплотняемому штоку нажимной втулкой,о т л и ч а ю щ е е с я тем, что,с целью повышения надежности и упрощения эксплуатации, нажимная втулкавыполнена иэ двух соединенных кулачковым механизмом и установленныхс возможностью осевого перемещениячастей, уплотняемый шток снабженбуртом, При этом одна часть иажимнойвтулки, взаимодействующая с уплотнительиьваи кольцами, связана с сальЗЗ. никоаой коробкой самотормозящейрезьбой, а другая, взаимодействующаяс буртом штока - несамотормозящейрезьбой,Источники инФормации,щ принятые во внимание при экспертизе1, Патент Франции 9 1287899,кЛ. Р 16 Хопублик. 1962.837/54В Тираж 1017 ПодписноеНИИПИ Государственного комитета СССРпо делам иэобретений и открытий35, Москва, Ж, Раушская наб.,Чд. 4/ ка илиал ППП Патент, г. Умгород, ул. Проектная
