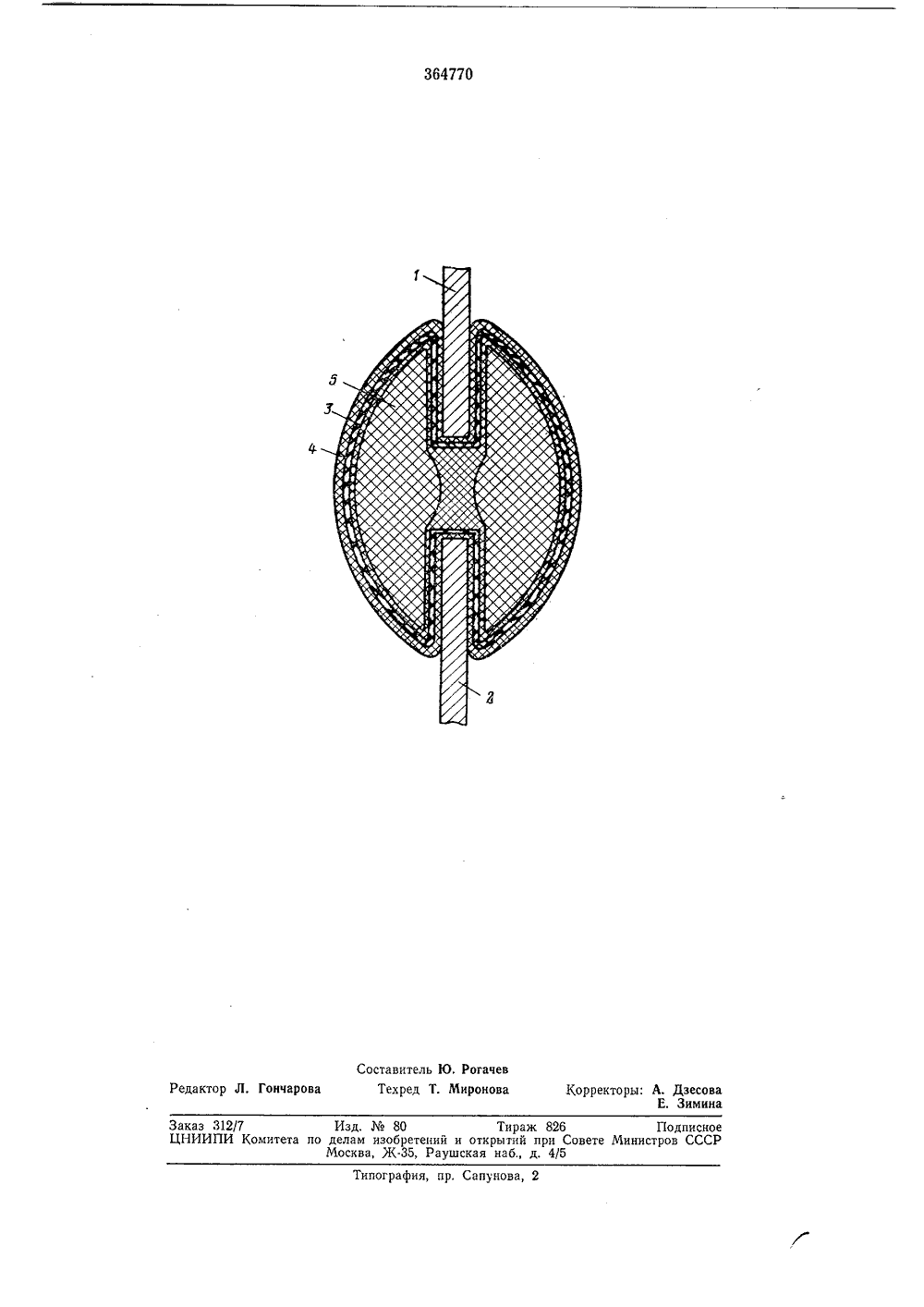

Соединение листов1по основному авт. св. № 298768 известно соединение листов при помощи эластичных элементов, выполненных в виде фигурной ка5 меры, с выемками для охвата краев листов, заполненной под давлением г

Номер патента: 91080

Опубликовано: 01.01.1950

Авторы: Журавский, Матвеев

МПК: B21C 23/06, B21C 25/02

Метки: листов, переменного, постоянного, сечения

...сечения, впд спереди; на фиг. 2 - то же, разрез по АБ на фиг. 1; на фиг. 3 - матрица для прессования листов с ребрами жесткости, впд спереди; на фпг, 4 - то же, разрез по ВГ на фиг. 3,Изготовление листов осуществляется на горпзонтально-гидравлическом прессе (например 5000 т) прессованпем прп помощи матрицы, имеющей очко в форме многовитковой кривой, соответствующей заданному профилю. Для прессования гладких листов постоянного и переменного сечения применяется матрица с очком в виде спирали соответственно постоянной плп переменной ширины,Для прессования листов постоянпого пли переменного сечения с ребрами жесткости применяется матрица с очком, имеющим пазы по форме ребер жесткости. После прессования в такой матрице лист разрезается на...

Номер патента: 635957

Опубликовано: 05.12.1978

Авторы: Гуцу, Сажин

МПК: A24B 1/02

Метки: камере, кассета, листьев, сушки, табачных, укладки

...в результате чего увеличивается общая продолжительность сушки. Кроме того, температурный перепад по ярусам достигает 5-7 С, ао Ю рабочий воздух омывает вначале пластинки листьев, но не их черешки, которые сушатся дольше. Повтому дальнейшее увезагрузки сушильной као че табака в периодена игподержатепе 1 расодожены по концентрическим окружностям.Игподержвтепь 1 и крышка 4 могут иметь также тарепьчатую форму (фиг 2).Сушильная камера 6 содержит патрубки ф 7 для подвода воздуха,В процессе сушки свежеубранные листья табака сортируются по технической зрепо.:ти и укладываются в кассеты посортно. Готовые кассеты укпвдываются 16 одна на другую в колонки 8, имеющие канвпь 9, такчто выступы патрубков 7 входят в отверстия нижних кассет колонок 8,...

Номер патента: 777321

Опубликовано: 07.11.1980

Авторы: Ашкинази, Жабина, Жилкин, Козлачкова, Паршин, Петрущенко, Прилепская

МПК: F16L 37/00

Метки: быстроразъемное, камер, компенсирующее, соединение

...фланцев и несоосность камер.Указанная цель достигается тем, что в известном устройстве один из фланцев снабжен дополнительным разъемным фланцем, в разъем которого установлено резиновое кольцо, закрепленное на фланце, причем дополнительный фланец соединен с помощью шарниров со штоками закрепленных на камере пневмоцилиндров для уплотнения с фланцем второй камеры.На фиг. 1 изображена вакуумная электропечь в сборе; на фиг. 2 - узел 1 фиг. 1,Вакуумная электропечь состоит из нагревательной камеры 1, двух или более камер охлаждения 2, смонтированных на общей или самостоятельной тележке. Нагревательная камера и каждая камера охлаждения отсекается от окружающего пространства посредством вакуумных затворов 3. Все камеры заканчиваются шлюзами 4. К...

Номер патента: 1383

Опубликовано: 15.09.1924

Авторы: Брокгаузен, Лайер

МПК: B60C 5/24

Метки: камер, пневматических, секционных, соединения, шин

...кроме того, распределителем нагнетаемого в камеру воздуха. Для этой цели трубка снабжается вентилем 4, через который нагнетается воздух, поступающий через трубку С и отверстиями еев каждую воздушную полость 66 Ь,.Внутрираспределительной трубки С вклады-вается трубка К с эластичными стенкамии снабженная вентилем 1, назначение которой заключается в том, что после того, как нагнетаемый через вентиль Ы и трубку С воздух в камере достигнеттребуемого давления-нагнетание воздухачерез вентиль 1 прекращают и нагнетают его через вентиль 1 в трубку К.Так как стенки трубки 1( упруги (ре зиновые),то, расширяясь,стенкитрубкиК , плотно прилягут к стенкам трубки С, запирая одновременно отверстия е, е, е.1 пунктир, фиг. 2) вследствие чего...

Номер патента: 97535

Опубликовано: 01.01.1954

Автор: Лукьянов

МПК: A24B 1/08, F26B 15/04

Метки: камере, конвейер, листьев, сушильной, сушки, табака

...на осях, закрепленных в планках б, жестко соединенных со звеньями б ведущей цепи. Ролики 4 катятся по направляющим путям 7 укрепленным на кронштейнах 8.Планки б несут на себе направляющие 9, на которых размещены зажимающие и освобождающие табачные листья колодки 10 и 11 со щечками 12. Подвижная колодка 10 несет иглы 13 и для зажатия листьев снабжена пружиной 14, расположенной поперек направления цепи конвейера. Неподвижные колодки 11 имеют пазы для входа в них концов игл И. Между колодками на стержнях 15 укреплены гребни-ограничители 1 б.В месте зарядки и разрядки конвейера листьями табака на пути движения колодок установлен неподвижный копир 17, который входит между щечками 12 колодок 10 и 1197535 Фиг. 1 и отжимает подвижные...
