F04B 41/04 — превращение секций цилиндров двигателей внутреннего сгорания в компрессоры

Номер патента: 50838

Опубликовано: 01.01.1937

Автор: Буров

МПК: F04B 41/04

Метки: внутреннего, горения, двигателей, движение, качестве, клапанами, компрессоров, отдельные, перевода, получающими, работу, толкатели

...запальная свеча Л, кор. пус 5 которой (фиг. 5) снабжен каналами б с всасывающим 3 и нагнетательным 1 шариковьми клапанами. В корпусе имеется выточка 2, в которую вставляется поворотный кольцевой золотник 4, снабженный отверстиями 7 и служащий для управления каналами б с целью сообщения их с рабочим цилиндром двигателя при работе его в качестве компрессора или разобщения с ним при обычной работе, Для возможности выключения из действия клапанов 8 и 9 цилиндра гнезда 10 толкателей 12, 13 помещены на передвижных салазках 11, Передвижение салазок 11 вдоль оси кулачкового вала 14 производится посредством рычага 15, 1 б, 17, связанного( с салазками. Последние несут заслонки 18 для перекрытия вырезов в направляющих при перемещении...

Номер патента: 969177

Опубликовано: 23.10.1982

Автор: Такахиро

МПК: F04B 41/04

Метки: двигатель-воздушный, компрессор

...5 могут быть выполнены спереходным цилиндрическим участком39 между их рабочими поверхностями для удержания клапана 5 а открытомположении, а кулачки 16 и 17 длявыпускного клапана 6 могут быть выполнены с переходным участком, снаб,женным плавно сопрягающимися выступами 40-42 неполного, профиля,Механизм 23 переключения, например, распределительного вала 12 представляет собой шкив 43,.с желобом 44,установленный на валу 12. В желоб44 входит конец вилки .45 переключающего рычага 46, который установленна оси 47, размещенной в кронштейне40 969 48. Другой конец рычага 46 связан с возвратной пружиной 49 и управляюцим тросом 50, соединенным с тормозным механизмомне показан двигателя. 5Двигатель-воздушный компрессор работает следующим...

Номер патента: 979696

Опубликовано: 07.12.1982

Автор: Мезенин

МПК: F04B 41/04

Метки: двигателем, компрессионного, торможения

...двигателем.Система компрессионного торможениядвигателем содержит два управляемых переключающих устройства 1 и 2; установленных на входе 3 и выходе 4 (соответственно) 1 о расширительной машины 5, Компрессор 6,камера 7 сгорания и расширительная машина 5 последовательно соединены каналами 8, Управляемое переключающее устройство 2 сообщено с полостью 9 камеры 7 сгорания.Между камерой 7 сгорания и компрессором 6 размещен теплообменник 10.Устройство работает следующим образом.В обычном режиме работы двигателяуправляемое переключающее устройство 1 соединяет полость 9 камеры 7 сгорания с входом 3 расширительной машины 5, а управляемое переключающее устройство 2 соединяет выход 4 расширительной машины 5 с атмосферой. При необходимости...

Номер патента: 1523717

Опубликовано: 23.11.1989

Авторы: Мутин, Хабибуллин

МПК: F04B 41/04

Метки: двигатель-компрессор

...П 9 автоматически и последовательно чередует положения поршня 6.2 з.п. Ф-лы, 4 ил. а другая звездочка 13 - на размещенном в шатуне 8 подвижном относительно своей оси валу 14, связанном с шейкой коленчатого вала 10 зубчатой передачей (шестерни 15 и 16) с передаточным соотношением 2:1.Выпускной клапан 17 снабжен обратным клапаном 18, выполненным в виде установленного соосно с выпускным клапаном за ним по потоку газа концентричного подпружиненного клапана,ДВС выполнен с прямоточной клапан- но-щелевой схемой газообмена, для чего на крышке 2 цилиндра 1 установлен дополнительный выпускной клапан 19, связанный с распределительным клапаном (не показан).Двигатель работает следующим образом.При вращении коленчатого вала 10 зубчатое колесо...

Номер патента: 1687861

Опубликовано: 30.10.1991

Авторы: Балабин, Васильев, Евстифеев, Семин, Соин

МПК: F04B 41/04

Метки: внутреннего, двигателем, сгорания

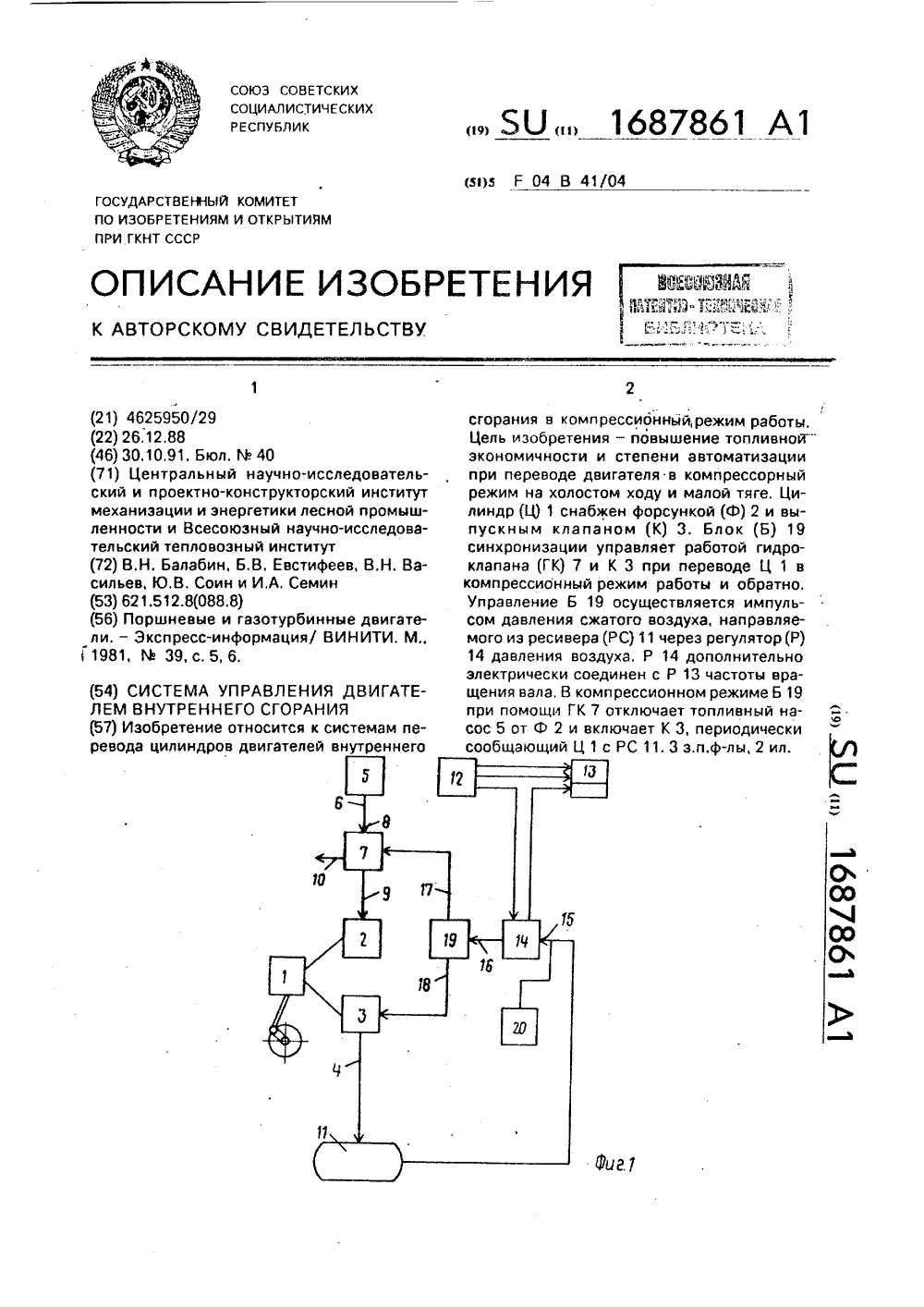

...питание, вследствие чего замыкаются контакты 43 и 44, Одновременно контакт 39 реле 36 давления подготавливает включение двух- позиционного золотника 32 блока 20 ручного управления. При этом выход б топливного насоса 5 через вход 8 и выход 9 гидроклапаиа 7 соединен с форсуикой 2 в цилиндре 1. Двигатель запускается, после чего включается реле 35,цзвления масла в системе 34 смазки и замыкается контакт 42, подготавливая включение двухпозиционного золотника 22 регулятора 14.При переводе цилиндра 1 в компрессорный режим по,цачи воздуха через выход 4 выпускного клапана 3 в ресивер 11 выполняют подкачку воздуха пиевмонасосом 28 через обратный клапан 29 в пневмокамеру 30, Контролируя давление по манометру 31, включают выключатель 47, поток...

Номер патента: 1772418

Опубликовано: 30.10.1992

Авторы: Балабин, Васильев, Соломатин

МПК: F04B 41/04

Метки: внутреннего, двигателя, клапан, пневматический, сгорания, средства, транспортного

...в которой соосно выполнены осевое отверстие дляпрохода штока 3 запорного элемента 2 икольцевое незамкнутое отверстие для прохода разрезной гильзы 7. Возвратная пружина 6 установлена внутри разрезнойгильзы 7 между ее днищем, выполненным ввиде поршня 14, и перегородкой 13 корпуса1.Пневматический клапан установлен соосно выпускному патрубку 15, соединяющему 5цилиндр двигателя с выхлопным коллектором 16. Шток 3 соединяется с разрезнойгильзой 7 и фиксируется гайкой 17. Наруж.ная поверхность корпуса 1 выполнена соребрением 18 и охватывается рубашкой 19. В торцевой части корпуса 1 установлен штуцер 20 питательной магистрали 21 транспортного средства, а к фиксатору 9 подвод воздуха осуществляется через штуцер 22 от магистрали управления 23,...

Номер патента: 1806281

Опубликовано: 30.03.1993

Автор: Херберт

МПК: F02B 65/00, F02D 17/02, F04B 41/04 ...
