Еременко
Ультразвуковой дефектоскоп
Номер патента: 1330548
Опубликовано: 15.08.1987
Авторы: Еременко, Медвинский, Рык
МПК: G01N 29/04
Метки: дефектоскоп, ультразвуковой
...6 входных импульсов. Сформированные синхроимпульсы (фиг. 26) отпирают ждущий мультивиб-ратор 7 с регулируемым временем задержки, вырабатывающий периодическую последовательность П-образных импульсов (фиг. 25), длительность которых может изменяться в пределах 0,5 15 мкс, Эти импульсы отпирают генератор 8 высокочастотных колебаний. На выходе последнего появляется ра-. диоимпульс (фиг, 2 г), длительность которого определяется шириной П-образных управляющих импульсов, а часто"га заполнения обуславливается периодом колебаний генератора 8 высокочастотных колебаний, Радиоимпульс через фильтр 9 низких частот (Фиг, 2) поступает на вход предварительного усилителя 10 (фиг. 2 е) и далее на усилитель 11.мощности (фиг. 2).В нагрузке...
Способ изготовления модели композита
Номер патента: 1330462
Опубликовано: 15.08.1987
Авторы: Еременко, Костандов, Федоркин
МПК: G01B 11/16
....выдерживают при.этой температуре в течение 20-40 ч до завершения процесса студнеобразования. Далее пластину студня желатина извлекают из формы и размещают плотно между двумя плоскими трафаретами с отверстиями. Предварительно прилегающую к студню сторону трафаретов сма зывают минеральным маслом, например, ВМ. Трафареты изготавливают, например, из органического стекла толщиной 1-2 мм, вырезая в них отверстия, по размеру и форме соответствующие разме- ЗО ру и форме жестких включений в композите, например, щебня в тяжелом бетоне. Трафареты изготавливают с одинаковым расположением отверстий. Затем студень желатина с плотно прилегающими трафаретами помещают в 8-10%-ный раствор формальдегида, Время эадубливания студня в формальдегиде...
Фурма для продувки жидкого металла
Номер патента: 1330172
Опубликовано: 15.08.1987
Авторы: Еременко, Кленин, Клименко, Куземко, Тарпиньян, Чертов
МПК: C21C 5/48
Метки: жидкого, металла, продувки, фурма
...12 дросселированный канал 16.1 Б Причем полость колбообразной емкости12 может сообщаться посредством калиброванных отверстий или с трактомподачи кислорода 4, ипи с трактомподвода воды 5, ипи с тем и другим 20 одновременно (не показано). В процессе эксплуатации Фурмы тор- .цовая головка 7 разогревается тепло-.вым излучением жидкого металла, тер-, ,25 мические деформации которой компенсируются колбоообразной емкостью 12,служащей в данном случае своеобразным. сильфоном, дающим возможность термической деформации сопловых участков ЗО торцовой головки 7 беэ снижения прочностных характеристик элементов упомянутой торцовой головки, что повышает стойкость всей фурмы в целом вэксплуатации. Создание интенСивной З- циркуляции...
Устройство для цементирования скважин
Номер патента: 1328483
Опубликовано: 07.08.1987
Авторы: Бакаленко, Вдовенко, Гагин, Еременко, Коган, Тихонов
МПК: E21B 33/14
Метки: скважин, цементирования
...отверстия 16, Проходное отверстие 17 нижней перекрывающей втулки 10 выполнено диаметром меньшим, чем проходное отверстие 18 верхней перекрывающей втулки 13, причем длина хода нижней перекрывающей втулки не меньше длиседло 6 и перемещает клапан 3 до посадки на уступы 9. Затем закачиваютпоследующие порции цементного раствора и пускают последовательно пробки12, 15 до посадки в соответствующиеседла 11 и 14, При этом втулки 10и 13 перемещаются вниз и перекрываютотверстие 16. 3 ил,ны хода корпуса обратного клапанав обсадной колонне,Устройство рабстает следующим образом,В заданные интервалы обсадной колонны устанавливаются обратный клапан 3 и цементировочная муфта. После промывки скважин приступают кцементированию первой ступени, для10 чего...
Сушилка для сыпучих материалов
Номер патента: 1326856
Опубликовано: 30.07.1987
Авторы: Губенок, Еременко, Лукьянченко, Слюсарь
МПК: F26B 17/22, F26B 9/08
...и может найти применение в химической, пищевой, фармацевтической и других отраслях промышленности при сушке особо чистых продуктов и является дополнительным авт. св.1010423.Цель изобретения - повышение качест. ва сушки.На фиг. 1 изображена сушилка, продольный разрез; на фиг. 2 - разрез А - А на фиг, 1.Сушилка для сыпучих материалов содержит спиральную вставку 1, закрепленную на крестовине 2, плиту 3 с нагревателями 4, привод 5, передающий вращательное движение спиральной вставке 1 через редуктор 6, корпус 7, загрузочный патрубок 8 с рыхлителем 9, разгрузочный патрубок 10 и патрубок 11 вывода паров влаги. Спиральная вставка 1 с плитой 3 образует канал 12 прямоугольного сечения, причем вставка 1 расположена над плитой 3 с зазором.Шаг...
Устройство для моделирования систем массового обслуживания
Номер патента: 1325502
Опубликовано: 23.07.1987
Авторы: Адерихин, Еременко, Михайлюк
МПК: G06N 7/08
Метки: массового, моделирования, обслуживания, систем
...10 случайных интервалов времени проведения профилактических работ, то положительный потенциал на время действия этого импульса откроет через элемент ИЛИ 12 элемент И 27 и закроет через элементы ИЛИ 12 и НЕ 53 элемент И 26 и, пройдя через элемент ИЛИ 13, элемент 31 задержки, открытый элемент 33 запрета,перебросит триггер 35 в единичное состояние и устройство перейдет в режим обслуживания вторым каналом.Если в этовремя вырабатываются импульсы генератором 9, т.е. возни- кают отказы во втором канале - устройство не работает, а заявки, находящиеся на обслуживании срываются, при этом импульсы с выхода генератора 9 отказов пройдут по цепи - открытый элемент И 27, элемент ИЛИ 30, открытый элемент 37 запрета, элемент ИЛИ 38 на вход...
Имитатор абонентов
Номер патента: 1325490
Опубликовано: 23.07.1987
Авторы: Еременко, Кафидов, Сорокин, Тараров
МПК: G06F 11/36
...адрес управляющего слова появится на кодовой магистрали 14 имитатора и по сигналу с блока 16 запишется в адресный регистр 17. Затем следующим 20 тактом по этому адресу производится считывание с записью управляющего слова в регистр 3, а кода длины массива - в счетчик 6.25После завершения обработки команды программы имитации блок 16 переходит к операции проведения сеанса связи по заданному массиву. Рассмотрим как имитатор осуществляет прием массива иэ контролируемой системы. Первым тактом происходит запись в регистр 1 маркерного символа, свидетельствующего о начале сеанса связи, для чего с выходов блока 16 поступают сигналы на шифратор 12, коммутатор 13, а также сигнал записи в регистр 1, Таким образом, код этого символа...
Селектор импульсов по длительности
Номер патента: 1322447
Опубликовано: 07.07.1987
Авторы: Евсеев, Еременко, Ойкин, Остроумов
МПК: H03K 5/26
Метки: длительности, импульсов, селектор
...длительности сигнала записанного в первыи регистр 13, на выходе АВ элемента 12 сравнения появляется сигнал, который поступает на второй вход четвертого элемента Й 5.При необходимости селекции импульсов с длительностью, меньшей заданной велицины, с второго регистра 14 на первый вход четвертого элемента И 5 поступает сигнал разрешения. Импульс тактового генератора 1 через второй элемент И 3, открытый по второму входу через инвертор 9 во время отсутствия входного сигнала, поступает на третий вход етвертого элемента И 5 и проходит через элемент ИЛИ 15 на Ь-вход триггера 16. Высокий потенциал прямого выхода триггера 16 поступает на выходную шину 21 селектора и на второй вход седьмого элемента И 8. Импульсы генераторачерез второй 3 и...
Электрогидравлическая следящая система
Номер патента: 1317189
Опубликовано: 15.06.1987
Авторы: Барац, Бардашев, Белоцерковский, Геллер, Гутман, Еременко, Жуков, Котенко, Салтанова
МПК: B25J 11/00, F15B 9/03
Метки: следящая, электрогидравлическая
...на противоположные и все описанное выше повторяется с той разнице, что движение происходит133в обратном направлении, против часовой стрелки.Настройкой длины винтов 12 и 13 можно регулировать начальное перекрытие распределителей 8 и 9, сводя его практически к нулю.Работа преобразователя 7, формирующего алгоритм преобразования сигнала Я рассогласования в управляющей сигнал р усилителя 4, происходит следующим образом.Входные сигналы уставки д и обратной связи х подаются на входы первого сумматора 23. Сумматор 23 выделяет сигнал Е рассогласования следящего сервопривода. Сигнал Е проходит по трем параллельным каналам: пропорциональному, содержащему усилитель 25 с коэффициентом передачи К и выдающему выходной сигнал Ь, дифференциальному,...
Устройство для натяжения ленты конвейера
Номер патента: 1316939
Опубликовано: 15.06.1987
Авторы: Бондарев, Валитов, Дремин, Еременко, Писоцкий
МПК: B65G 23/44
Метки: конвейера, ленты, натяжения
...рычага 7, увеличивается. Натяжной трос 4 чс 1)ез полиспаст 5 передает это усилие тележке 3 и натяжному барабану 1, который, в своо очередь, передает его ленте 2. Натяжение ленты 2 у натяжого барабана 1 увеличивается, что приводит к увеличению усилия в точке сбегация с приводного барабана 23. 35 40 45 50 55 5 10 15 20 25 ЗО Гдким образом, при увеличении производительности в установившемся режиме цлц велцчеции момента приводного барабана 23 цри пуске, с увеличением усилия в ленте 2 и точке набегация на приводной барабан 23. .всличивается и усилие в точке сбеганця с цсго.При работе в установивемся режиме црц уменьшении производительности сорогвления цсредвиженик рабочей ветви ленты 2 уменыцзются. слстовательно, умень- лаются се...
Муфта для ступенчатого цементирования обсадных колонн
Номер патента: 1315604
Опубликовано: 07.06.1987
Авторы: Белый, Вдовенко, Дудко, Еременко, Неудачин, Осипов
МПК: E21B 33/14
Метки: колонн, муфта, обсадных, ступенчатого, цементирования
...подкладное кольцо 7 с кольцевой проточкой 15.В сборе разрезное упорное кольцо5 прижимает подкладное кольцо 7 кторцу кольцевой проточки 5 и засчет взаимодействия по конусным поверхностям 11 и 14 и оказываетсяраспертым до полного исключения зазора в реэьбовом соединннн 6. 2На корпусе 1 снаружи может бытьпомещена обойма 16, образующая скорпусом кольцевую полость 17, Вэтой полости помещена заслонка 18,5 Она установлена с возможностью осевогэ перемещения,В комплект устройства входят также продавочная 19, падающая 20 и1 Озапретная 21 управляющие пробки, Вкорпусе над цементировочными отверстиями выполнены управляющие отверстия 22, сообщающие осевой каналкорпуса с кольцевой полостью 17, гдепомещена заслонка 18,Устройство работает...
Система технического водоснабжения
Номер патента: 1315554
Опубликовано: 07.06.1987
Авторы: Еременко, Ефремов, Коваленко, Омельченко, Твердоступ, Чернявский
МПК: E02B 9/00
Метки: водоснабжения, технического
...осупествляется следующим образом.Насосной станцией 2 воду из под-питывающего водоема 1 через водозаборное устройство 3 подают в водовод 4. Водоводом 4 гидравлически связанным с подводящим каналом 5, воду подают для охлаждения тепловьгх агрегатов электростанции 13. Подогретую воду от электростанции 13 отводящим каналом 6 сбрасывают в водоем-охлади- тель 9. Охлажденную в водоеме-охладителе 9 воду подводящим каналом 5,расположенным на противоположном конце водоема-охладителя 9 от места сброса подогретой воды, подают на охлаждение технологического оборудования электростанции 13.В связи с тем, что наполняющая водоем-охладитель 9 вода подается насосноч станцией 2 из подпитывающего водоема 1, т,е, она холодная, то электростанция 13 получает...
Ленточный конвейер
Номер патента: 1312021
Опубликовано: 23.05.1987
Авторы: Гранченко, Еременко, Куликов, Флейтман
МПК: B65G 15/00
...внутри барабана, команды на который подаются от датчика 5 натяжения ленты, который состоит из корпуса 17, изолированных от корпуса контактов 18 и 19, штока 20 с роликом 2 и пружиной 22. На штоке закреплен контакт 23. При нормальном натяжении ленты двигатель 11 не работает.Управление электродвигателем осуществляется, например, с помощью реверсивного магнитного пускателя. При изменении натяжения ленты замыкаются контакты датчи. ка натяжения ленты, например, контакты 18 и 23, В результате этого замыкается цепь питания катушки В (фиг. 5) и олцовременно размыкается контакт В в цепи катушкиН (электрическая б,"окировка) . КонтактыВ силовой цепи, срабатывая, подключаютэлектродвигатель к сети с вращением ротора в определенную...
Проявитель для капиллярной цветной дефектоскопии
Номер патента: 1310704
Опубликовано: 15.05.1987
Авторы: Греков, Еременко
МПК: G01N 21/91
Метки: дефектоскопии, капиллярной, проявитель, цветной
...испытаний приведены в табл.2. Выбор рекомендованных граничных значений состава проявителя определяется из результатов исследований различных составов (табл,2.).Повышение концентрации белой сажи вьппе 20 чрезмерно повышает вязкость проявителя, что снижает его техноло.гические свойства. Если содержание белой сажи менее 5,0 , то ухудшаются проявляющие способности состава,т,е. контуры дефектов проявляются нечетко и слабо.Содержание поверхностно-активного вещества (ПАВ) менее 0,5 ухудшает адгезию и смачиваемость проявителя, а более 2,0 практически не влияет на свойства проявителя и приводит к излишнему его расходу. 10704 2Содержание этилового спирта менее1 значительно повышает вязкость проявителя, при котором не проявляетсяэффект...
Шихта для выплавки синтетического чугуна
Номер патента: 1310450
Опубликовано: 15.05.1987
Авторы: Беркун, Быстренин, Еременко, Ковальчук, Милославский, Титомер
МПК: C21C 1/00, C22C 35/00
Метки: выплавки, синтетического, чугуна, шихта
...8,0 мас.7. снижается прочностьчугуна на растяжение, так как происходит полная ферритизация металлической матрицы, разобщенной растворамивнедрения кремния в железе и графитом, приобретающим чешуйчатую форму.В качестве железосодержащего компонента в составе шихты используютсяотходы руднотермической плавки титановви шлаков (РТПТ), содержащие ценные легирующие элементы, такие какхром, никель, молибден и другие.Содержащиеся в отходах РТПТ ни"кель, хром, ванадий, молибден и другие легирующие элементы заметно влияют на условия кристаллизации и графитизации синтетических чугунов, Благодаря наличию легирующих элементов повышается твердость и прочность на.растяжение чугуна за счет измельчения графитовых включений и измененияих формы....
Способ контроля сдвига во вращающихся объектах
Номер патента: 1307224
Опубликовано: 30.04.1987
Авторы: Воробьев, Грицевский, Еременко, Киселев, Коноплянов, Котик, Носов, Пастернак, Сквирский, Яковенко
Метки: вращающихся, объектах, сдвига
...способконтроля сдвига во вращающихся объектах типа вал - кольцо подшипника, содержит два источника магнитного ноля - магниты 1 и 2, закрепляемые навалу 3 и внутреннем кольце 4 подшипника 5, датчик магнитного поля, включающий измерительный преобразователь6, например феррозонд, и вторичныйпреобразователь 7. Для формированияуправляющих воздействий или сигнализации устройство содержит выпрямитель 8, формирователь 9 информационных импульсов и исполнительное устройство 1 О.Способ осуществляется следующимобразом.Результирующее магнитное поле с40линией магнитной нейтралиобразованное двумя источниками, характеризуется тем, что положение линии нейтрали, либо поверхности, об 45разованной этой нейтралью при вращении системы источников...
Масс-спектрометр
Номер патента: 1305795
Опубликовано: 23.04.1987
Авторы: Борискин, Брюханов, Еременко, Лощинин, Рамендик, Скрипченко
МПК: H01J 49/30
Метки: масс-спектрометр
...пластины28, например 50 мм , вместо первоначального сечения пучка ионов в фокальной плоскости, равного, например, 40 0,03 мм . В результате этого микроканальная пластина 8 способна эффективно без насыщения регистрировать пульсирующие пучки ионов высокой плотности тока, создаваемые импульсным лазерным источником 1 ионов. Попадая в каналы микроканальной пластины 8, вторичные электроны размножаются и по выходу из микроканальной пластины 8 попадают на коллектор 9, где создают 50 регистрируемый сигнал, который поступает на вход интегратора. Поступающий на вход микропроцессора сигнал обрабатывается микропроцессором в реальном масштабе времени: выделяется максимум, определяется момент его наступления и сумма слагающих сигналов...
Устройство экстремального управления технологическим процессом
Номер патента: 1305632
Опубликовано: 23.04.1987
Авторы: Еременко, Макеев, Медведев, Москалец
МПК: G05B 13/02
Метки: процессом, технологическим, экстремального
...роста и спада, зафиксировавших их ранее. Выходными сигналами с указанных триггеров сбра сывается триггер максимума и взводится триггер минимума, выдавая на выход 2.1 (" Минимум" ) блока определения экстремумов соответствующий сигнал. 15Сигналы "Рост" и "Спад" с анализатора (выходы 3.1 и 3.2) "Максимум" и "Минимум" с соответствующих триггеров (выходы 1 и 2,1) поступают в блок индикации для контроля за хо1 гв дом процесса, а сигналы Максимум и Минимум" - на соответствующие исполнительные механизмы для управления процессом.В режиме регулирования по команде 25 из блока 7 запуска переключатель режимов блока 5 определения экстремумов устанавливается в такое положение, при котором сигналы с выхода анализатора поступают на соответст вующие...
Способ крепления горных выработок
Номер патента: 1305361
Опубликовано: 23.04.1987
Авторы: Еременко, Лялько
МПК: E21D 11/10
Метки: выработок, горных, крепления
...условиях образцы, имитирующие предлагаемую крель,.нагружали (от 50 до200 кН/м и бо,лее) и установили, чтопри нагрузке на крепь (Р ) менеемин110 кН/м, период можно увеличивать,при нагрузке (Р) более 100 кН/м,период необходимо уменьшать, Например, при среднем значении величины 35нагрузки устойчивое состояние крепибудет обеспечено при соотношении амплитуды к периоду 1 : 5,9.Крепь 5 по линии синусоиды, располагаясь по простиранию выработки 40обеспечивает ее устойчивость при пе -ременных нагрузках (при наличии главных составляющих напряжений) за счетповьппенного момента сопротивления,обусловленного благоприятной формой ф 5продольного сечения,Устройство для крепления выработок монолитным бетоном состоит из металлических желобчатых...
Способ охраны массивных целиков
Номер патента: 1305355
Опубликовано: 23.04.1987
Авторы: Еременко, Кирпиченко, Лялько
МПК: E21D 11/00
Метки: массивных, охраны, целиков
...работ,Цель изобретения - повышение устойчивости массивных целиков.На фиг. 1 показано заполнение пустоты и расположение в ней ниш вертикальный разрез; на фиг. 2 -разрез А-А на фиг. 1; на фиг. 3 - 10 узел 1 на фиг. 1.Для охраны целика 1, контактирующего, например, со стволом 2, в стенках 3 пустоты проходят ниши 4 в форме усеченного конуса с основаниями 15 5 в виде гипоциклоид, После проходки ниш в них устанавливают армирующие устройства 6, а затем заполняют пустоту бетоном 7 через скважины 8, Ниши в стенках пустоты выполняют 20 различного объема и располагают их на различных уровнях от основания пустоты в местах, не имеющих тектонических разломов 9. Ниши меньшего размера выполняют в стенках целика 1, а большего - по стороне массива...

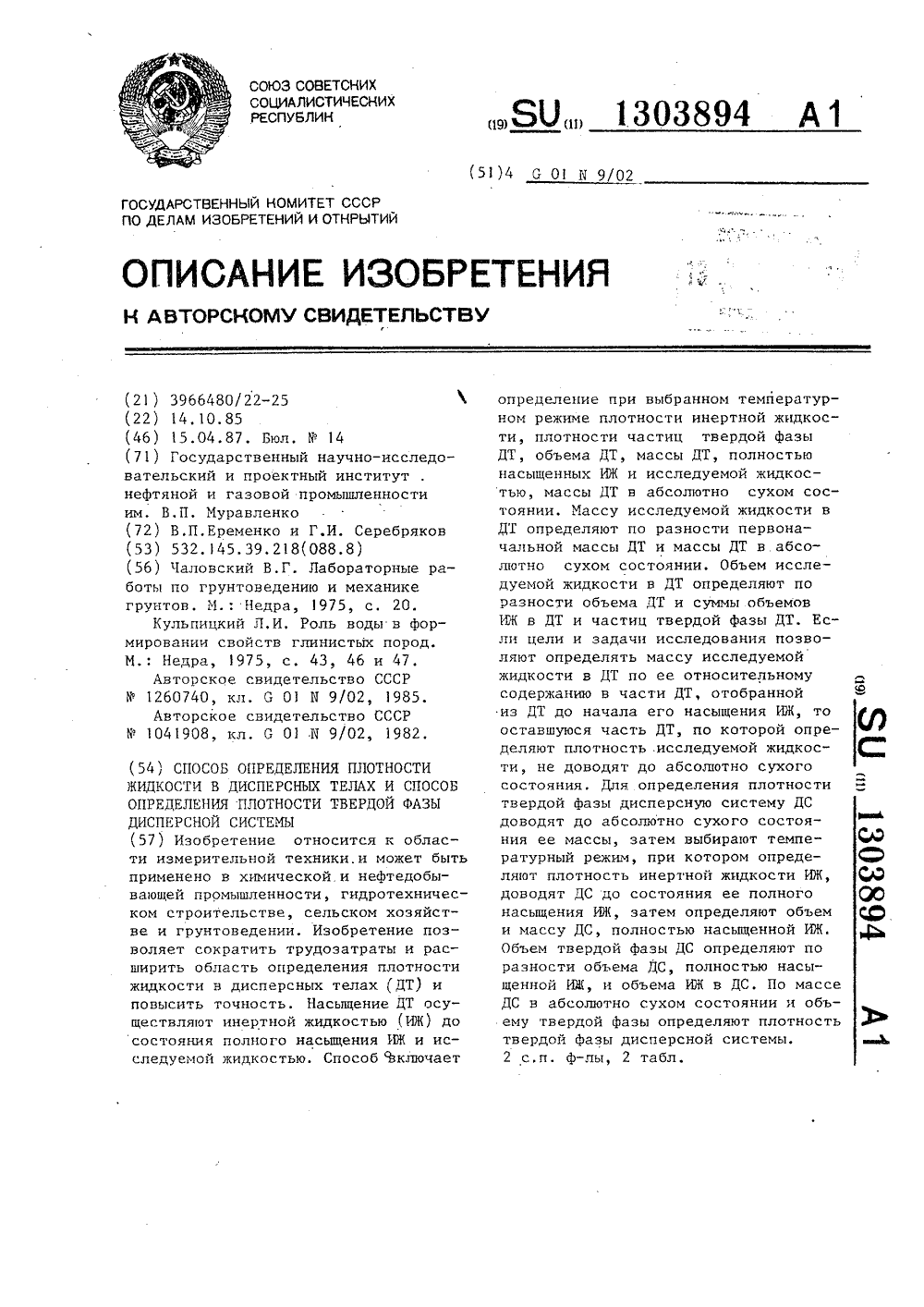

Способ определения плотности жидкости в дисперсных телах и способ определения плотности твердой фазы дисперсной системы
Номер патента: 1303894
Опубликовано: 15.04.1987
Авторы: Еременко, Серебряков
МПК: G01N 9/02
Метки: дисперсной, дисперсных, жидкости, плотности, системы, твердой, телах, фазы
...насьпцения инертной жидкостью, определяют массу этойчасти дисперсного тела, доводят еедо абсолютно сухого состояния еемассы, а относительное содержание исследуемой жидкости в этой части дисперсного тела определяют по формулет,д -Ео 1ш, 3 13038где 11 - относительное содержаниеоисследуемой жидкости в части дисперсного тела;ш - масса части дисперсноготт,тела, отобранной из негодо начала его насьпценияинертной жидкостью;ш - масса части дисперсного.с:ттела в абсолютно сухом состоянии. 1 ОДля оставшейся части дисперсноготела выбирают температурный режим исследования, при котором определяютплотность частиц твердой фазы оставшейся части дисперсного тела, определяют первоначальную массу оставшейсячасти дисперсного тела и ее объем,плотность...
Узел крепления антибаллонника прядильной машины
Номер патента: 1300043
Опубликовано: 30.03.1987
Авторы: Депцов, Еременко, Лейнек, Сизов
МПК: D01H 1/42
Метки: антибаллонника, крепления, прядильной, узел
...или шестигранную, или любую другую форму поверхности. Соответствующая этой поверхности гайка имеет 50 форму отверстия 4 корпуса (фиг,4 и 5),Желательно, чтобы проекции осей отверстия 4 и прутка 6 на любую из параллельных плоскостей, в которых лежат указанные оси, были перпенди кулярными. Расстояние между осями в номинальном размере должно быть равно сумме радиусов стержня и опор 43 2ного прутка 6, а глубина лыски 8 - одной четверти диаметра стержня.При получении на машине пряжи с правой и левой круткой на стержне выполняется лыска 13, В этом случае для правой крутки, как наиболее часто применяемой, предназначается лыска 8, а для левой - лыска 13.Длина лыски 13 принимается равной трем длинам выступа 7, а длина выступа принимается...
Вихревой усилитель
Номер патента: 1298433
Опубликовано: 23.03.1987
Авторы: Андренко, Еременко, Золотухин, Кантемир, Подкуйко
МПК: F15C 1/08
...угол вследствие образующегося у боковой поверхности разрежения, притягивается к ней. При непрерывной подаче управляющего сигнала образуется вихревое движение. В результа- З 5 те появляется градиент давления, который увеличивает сопротивление на участке движения потока от канала 2 питания до выходного канала 6.Выполнение сечения вихревой камеры переменным с образующей ее боковой стенки, в качестве которой выбраны гиперболы или прямые, пересекающие ось центрального вихревого канала, устраняет застойные зоны в углах вихревой камеры, присущие вихревому усилителю с цилиндрической бо 2ковой стенкой, и способствует сокращениюпотерь и пульсаций выходного потока.Формула изобретения1. Вихревой усилитель, содержащий радиальный канал питания...
Способ автоматического управления процессом экстракции сахара из свекловичной стружки в диффузионном аппарате
Номер патента: 1293221
Опубликовано: 28.02.1987
Авторы: Гербут, Еременко, Кравчук
МПК: C13D 1/08
Метки: аппарате, диффузионном, процессом, сахара, свекловичной, стружки, экстракции
...механизмом 13, датчик 14уровня жидкой фазы сокостружечнойсмеси, регулятор 15, регулирующийклапан с исполнительным механизмом 16. Система работает следующим образом.Поленточному транспортеру 1 в 10 диффузионный аппарат 2 поступает свекловичная стружка, расход которой измеряют с помощью датчика 3 ленточных весов, выходной сигнал которого поступает на вход устройства связи 15 с объектом 4. Через устройство 4 осуществляют также ручной ввод необходимых данных и коэффициентов. С помощью датчика 5 индукционного расходомера измеряют расход ведущего жид кого компонента. Выходной сигнал датчика 5 поступает на вход устройства связи с объектом 4 и на вход преобразователя 6. С помощью датчика 7 автоматической линии Определяют со держание...
Имитатор абонентов
Номер патента: 1291987
Опубликовано: 23.02.1987
Авторы: Еременко, Кафидов, Куракин, Сорокин, Тараров
МПК: G06F 13/00
...скодовой магистрали 14 в регистр 3и, кроме того, код длины массива -в счетчик 6.После окончания обработки командыв программе имитации блок 16 переходит к выполнению операции проведениясеанса связи по данному массиву, Переход к выполнению другой операцииосуществляется аналогично описанному,т.е. с соответствующего выхода шифратора 27 вырабатывается сигнал, который устанавливает регистр 24 в исходное состояние, а в регистре 25включает триггер, единичное состояние которого разрешает выполнениеоперации проведения сеанса связи.Прием массива из 11 ВМ осуществляется следующим образом (фиг.3 и 4).Первым тактом выполнения даннойоперации осуществляется Формированиев регистре 1 маркерного символа, свидетельствующего о начале сеанса связи. При...
Устройство для сопряжения эвм с каналами связи
Номер патента: 1288706
Опубликовано: 07.02.1987
Авторы: Еременко, Кафидов, Малачевская, Тараров
МПК: G06F 13/00
Метки: каналами, связи, сопряжения, эвм
..."НЦ" с шин 13 и за канчивается выдачей сигнала "КЦ" в шины 13. После приема последнего слова массива вырабатывается сигнал переполнения счетчика 43, по которому девятым тактом в канал связи пе 15 редается сигнал "Конец обмена") (КО) Для выявления факта наличия неисправностей до .начала приема массива информации и локализации неисправного узла устройства охвачено программно-аппаратным контролем, В режимеконтроля по шине 15 устройства подается единичный потенциал, который25поступает на обьединенные входы элементов И группы 45 и на вход элемента НЕ 44, Таким образом, на входеэлемента И 39 формируется запрещающий уровень сигнала. Следовательно,на элементе И 39 блокирован сигнал,инициирующий "НМ", без которого внеш-ние устройства не...
Устройство для натяжения ленты конвейера
Номер патента: 1286468
Опубликовано: 30.01.1987
Авторы: Бондарев, Валитов, Дремин, Еременко, Писоцкий
МПК: B65G 23/44
Метки: конвейера, ленты, натяжения
...момента приводного барабана 3 (в соответствии с его механической характеристикой) увеличиваются силы инерции рабочей ветви ленты 2, что также увеличивает абсолютные деформации рабочей ветви ленты 2, ход натяжного барабана 1 и натяжение ленты 2 в точке набегания на приводной барабан 3.В двух этих случаях натяжной барабан 1 перемещается влево (фиг. 1) и длина полиспаста 11 уменьшается. Слабина, образующаяся в тросе 4, убирается при опускании груза 6 с осью 12, колесами 13 и концом троса 5 под действием веса Р груза 6. При этом реакция й направляющих 14 изменяет свое направление и усилие 5 в тросе 4, определяемое из треугольника сил (см. фиг. 1), увеличивается.Трос 4 через неподвижный блок 15 и полиспаст 11 передает это усилие тележки 10...
Штамп для гибки п-образных деталей
Номер патента: 1286319
Опубликовано: 30.01.1987
Авторы: Еременко, Светкин
МПК: B21D 22/02
Метки: гибки, п-образных, штамп
...и прижим 8 занимает крайнее верхнее положение, при котором поверхность его рабочего торца находится на одном уровне с зеркалом матрицы 6.;на зеркало матрицы 6 по трафарету 7 укладывается плоская заготовка. Затем листоштамповочный пресс, на котором установлен штамп, включается в работу, при этом управляющая электросхема пресса одновременно подключает электр- питание к намагничивающей обмотке 9 и между прижимом 8 и находящейся с ним в контакте плоской заготовкой возникает сила притяжения, надежно удерживающая заготовку от сдвига на прижиме 8 как перед началом гибки в период приближения пуансона 2, так и в процессе гибки ее пуансоном 2 при дальнейшем смыкании штампа. В момент соприкосновения пуансона 2 с плоской заготовкой между...
Устройство управления оркестром
Номер патента: 1285514
Опубликовано: 23.01.1987
Авторы: Еременко, Хаврюченко
МПК: G09B 15/00, G09B 5/06
Метки: оркестром
...информация с любой другой строки. Таким образом, происходит взаимное перемещение информации, которое в соединении с описанным удвоением исчерпывает все возможные случаи переоркестровки, дооркестровки и тому подобное исходного материала. При нажатии кнопки 34 (фиг.З) соответствующая кнопка 14 (совпадающая по вертикали) того или иного горизонтального ряда выключается и соответственно ликвидируется ранее проведенная манипуляция относительно той же по номеру партитуры. При нажатии кнопки 35 в .исходное состояние приводитс. вся система кнопок 14 и ликвидируются все манипуляции. Вид партитуры на экранах обоих диспле ев 2 и 13 пульта дирижера вновь совпадает.Сигналы изображения партитуры, записанного в основном запоминающем устройстве 1...
Устройство обработки данных спектрометрического гамма каротажа
Номер патента: 1285422
Опубликовано: 23.01.1987
Авторы: Бухало, Еременко, Федорив
МПК: G01V 5/00
Метки: гамма, данных, каротажа, спектрометрического
...при сохранении высокой точности результатов вычислений наиболее целесообразным для решения уравнений вида (1) является применение 5 О стохастической вычислительной техники, где операция умножения сводится к логическому умножению на элементе И двух тактируемых случайных импульсных последовательностей. Кроме того, учитывая тот факт, что исходные данные (значения И) в уравнениях (1) являются случайными, можно ограничиться значением стохастической вы- л6числительной погрешностиприсущей стохастическим вычислительным средствам) на уровне, например, 5-103 отстатистической погрешности решения .уравнения (1) при помощи детерминированных (цифровых либо аналоговых) вычислительных среДств. При этом су щественно уменьшается время вычисления...
