Номер патента: 296868

Опубликовано: 01.01.1971

Авторы: Васильев, Пате

МПК: E02F 5/18

Метки: грунте, образования, скважины

...поступательным движением трубок 20, 12, 18 и полого штока 5.С увеличением давления в штоковой полости 10 увеличивается давление и во внешней трубке 21,Одновременно с движением поршня 2 и трубки 20 отжимается пружина 22 со звездочкой 23, прикрепленной к клапану 17, передвигающемуся до тех пор, пока звездочка 23 не упрется в упоры во внешней трубке 21. Клапан останавливается, а трубка 20 продвигается с поршнем 2 дальше до появления между клапаном и трубкой 20 отверстия, через которое начинает поступать рабочая жидкость в трубку. Давление на клапан со всех сторон становится одинаковым, и пружина 22 отжимает клапан вверх, закрывая отверстие в трубку 24;В момент движения клапана происходит некоторое выравнивание давлений в камерах цилиндра за...

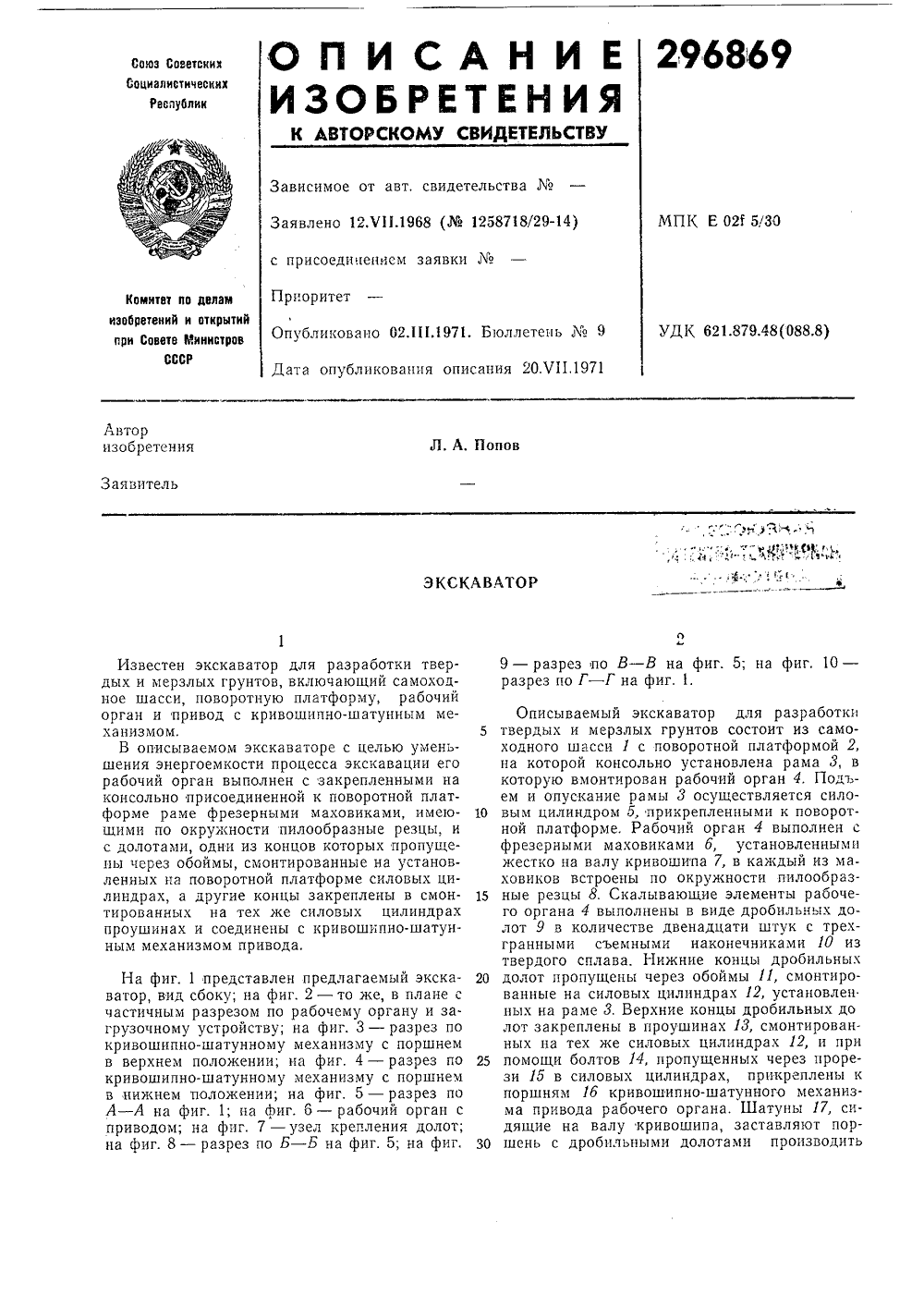

Номер патента: 296869

Опубликовано: 01.01.1971

МПК: E02F 3/20, E02F 5/30

Метки: 296869

...лот закреплены в проушинах 13, смонтированных на тех же силовых цилиндрах 12, и при помощи болтов 14, пропущенных через прорези 15 в силовых цилиндрах, прикреплены к поршням 1 б кривошипно-шатунного механизма привода рабочего органа, Шатуны 17, сидящие на валу кривошипа, заставляют поршень с дробильными долотами производитьвозвратно-поступательные движения в вертикальной плоскости.Привод рабочего органа выполнен в виде двух бесконечных стальных лент 18, работающих вертикально через звездочки 19 от электромоторной группы 20. На поворотную платформу самоходного шасси и вертикальную раму 21 опирается конвейер 22, например скребковый. На опоры 23 и цилиндры со штангами 24 опирается подвижная, шарнирно скрепленная с поворотной платформой...

Номер патента: 297306

Опубликовано: 01.01.1971

Авторы: Полтавцев, Шведов

МПК: E02F 5/04, E02F 5/12

Метки: i)t»l-lл, lileie, tpahmeesacbinulmk, всесоюзная, ш1жож, ьвл

...17. Подвижная рама 2 вместе со шнеками усганавливается на раме 12, монтируемой на базовой машине при помощи стяжек 18, гидроццлиндра 19 н шарниров 20. На раме 12 установлены дорожки 21 качения, по которым перемещаются горизонтальные ролики 22 и вертикальные ролики 23 подвияснОЙ (шнекОВОЙ) рамы. ПередВцжецие шнеков в поперечной плоскости осущсствляет 297306ся при помощи гидравлического цилиндра 24 двустороннего действия, шток которого укреплен на раме 12, а цилиндр посредством водила 25 связан с рамой 2.Работа траншеезасыпщика при транспорт:- ровке грунта в траншею заключается в следующем.Машина 17, на которой смонтирован траншеезасыпщик, устанавливается над засыпаемой грунтом траншеей, При помощи гидро- цилиндра 19 траншеезасьпщик...

Номер патента: 297344

Опубликовано: 01.01.1971

Авторы: Гречишников, Лахно, Люманов, Муратов, Перфилов, Хайкилевич

МПК: B66F 19/00, E02F 9/22

Метки: бесчокерной, леса, трактору, трелевки, трелевочному

...в этом положении фиксатором б, Происходит соединение маслопроводов 1 б и 17. Вытесняемое на шгоковой полости А гидропереключателя 5 масло через дроссель 8, напорный клапан 9 и 20 маслопроводы 15, 18 гидрораспределитель 2сливается в маслобак 10 по маслопроводу управления 19 в полость управления обратного клапана 7 и открывает его. м обводнои рычаг поднимается и т вытяжку троса полиспаста. Пок гидроцилиндра 4 усилием троса тся влево, а вытесняемое масло изполости гидроцилиндра 4 через управляемый обратный клапан 7 и297344 Изд. % 541 комитета по делапри Совете Мин осква, Ж.35, Рауш аказ 1236/ ЦНИИПИ Тираж 473 Подписно изобретений и открытий тров СССРкая наб д. 4/5 Типография, пр. Сапунова,3гидропереключатель, 5 свободно переливается в бак...

Номер патента: 297755

Опубликовано: 01.01.1971

Авторы: Богданов, Можейко, Старжинский

МПК: E02F 3/18, E21C 47/04

Метки: отвалообразователь

...1, выносится в ограждении 3 нему отводится не отвала уста новка лыжи с о аданную глубин роцилиндром 13 направляющимиобразным шнековый Грунт, ра чим органо через окно вал 4 и по 15 атаки в пла кой б. Уста валом на з водится гид аретки 9 поменения угла подвеска выщейся в смоне направляюс лыжей шартяг. кО тка пос двеск ством оедине ружинн ирн При наезде лыжи 2 на неровности ности грунта она имеет возможность чиваться относительно шарниров 10 двигаться по скалкам 8 вверх или вн 5 висимости от характера неровностей В этом случае пружины 7 постоянно мают лыжу 2 к земле, Допустимая д ция пружин определяет размер неро поверхности, преодолеваемых лыжей О менения положения каретки.изображен описываемый овид сбоку; на фиг. 2 - А и Б - Б на...

Номер патента: 297756

Опубликовано: 01.01.1971

Авторы: Бов, Ков, Мер, Московский, Федирко, Шолох, Яновский

МПК: E02F 3/64, E02F 3/65

Метки: 297756

...колес остается неизАвторыизобретения Г. А. Рябов,менным. Силовые цилиндры 4 служат приводом при повороте на определенный угол, фиксации в нужном положении и возврате в исходное положение рычагов.Давление в силовых цилиндрах создается гидронасосом через распределитель, которые установлены на тракторе-тягаче скрепера.Гнездо 6 предназначено для восприятия нагрузок на задние колеса при работе скрепера с нормальным клиренсом.Повышение устойчивости скрепера при работе с увеличенным клиренсом производится следующим образом,Шток силового цилиндра 4 выдвигается на необходимую длину и разворачивает двуплечий рычаг на определенный угол вокруг шарнира балки 2 ковша. При этом колеса 3 перемещаются в сторону передней осп скрепера, а ковш с рамой...

Номер патента: 297757

Опубликовано: 01.01.1971

Автор: Ушаковский

МПК: E02F 9/04

Метки: иотекл, минашинвсесоюзная

...устройства параллельно продольной оси экскаватора. 1. Опорное устройство ходового механизмашагающего экскаватора, включающее лыжи,О отличающееся тем, что, с целью повышениястепени точности положения лыжи при развороте, на каждой из лыж смонтированы силовые цилиндры, штоки которых соединены между собой посредством гибких связей, а попе 5 рек лыжи установлен на шарнире разноплечий рычаг.2. Устройство по п. 1,что гибкая связь пропущ отличающееся тем,ена через ролики,Настоящее изобретение предназначено дляиспользования в шагающих экскаваторах илидругих машинах и механизмах, имеющих механизмы шагания.Известно опорное устройство ходового механизма шагающего экскаватора, включающее лыжи,Целью изобретения является повышениесепени точности...

Номер патента: 297758

Опубликовано: 01.01.1971

Авторы: Кох, Краматорский

МПК: E02F 9/12

Метки: платформой, поворотной

...колеса с поворотными валами и . центральну цапфу.Целью изобретения является уменьшение динамических нагрузок на детали механизма.Достигается это тем, что на выходном кон. це каждого из поворотных валов зубчатых ко лес смонтированы с возможностью перемещения по направляющей пневматические катки.На фиг, 1 изображено описываемое устройство, общий вид; на фиг. 2 и 3 - то же, разрезы по А - А на фиг."1 и Б - Б на фиг, 2. 1Устройство включает электродвигатель 1, редуктор 2, направляющую 3, жестко прикрепленную к ходовой раме 4, зубчатые колеса б, б с поворотными валами 7, вращающимися в подшипниках 8, встроенных в корпус 2 редуктора 9. На выходном конце каждого поворотного вала смонтированы пневматические катки 10, которые могут перемещаться...

Номер патента: 298725

Опубликовано: 01.01.1971

Авторы: Бро, Варшавский

МПК: E02F 3/18

Метки: горных, мягких, пород, разработки, фреза

...о рого пИзобретение относитсяройных машин преимущетых горных работ.Известны фрезы длягорных пород, включающэлементы.Цель изобретения - скость процесса разработктем, что на обращенном вце диска по его периферибойные лопасти, на коустановленных параллелькреплены режущие элемебойные лопасти могут быными и закреплены на обзабоя торце диска посредединения.На фиг, 1 изобрза, общий вид; нана фиг. 1; на фиг.фиг. 2.Фреза включает диск 1сторону забоя торце кото ии смонтированы отбойные лопасти опастях посредством установленных ельно забою стоек 8 закреплены ре лементы 4. При этом отбойные лопас ут быть выполнены съемными и закре на обращенном в сторону забоя торце осредством клинового соединения 5. Предмет изобретени 1. Фреза для разработки...

Номер патента: 298726

Опубликовано: 01.01.1971

Авторы: Коваленко, Перельман

МПК: E02F 3/76

Метки: 298726

...оси цапф (при складывании отвалов),Каждая из боковых стенок заднего отваласоединена с корпусом гидроцилиндра б, а егошток 7 шарнирно связан с передним отвалом.25 С помощью гидроцилицдров б отвалы могутзанимать различные положения один по отношению к другому, а дополцитсльп цилиндрамн 8 осуществляют фиксацию одного из отвалов по отношению к раме 4 при копании30 грунта,298726 б 4 б Тираж 473 Изд.39 Заказ 870/6 пписво Типография, пр жукова Подача рабочей жидкости гидроцилиндрам б, вращающимся вместе с отвалами бульдозера или катка, осуществляется через цапфы 8 с помощью известных полноповоротных гидравлических соединений. В цапфах для этой цели имеются радиальные и осевые каналы, по которым рабочая жидкость поступает в полости...

Номер патента: 298727

Опубликовано: 01.01.1971

Авторы: Айвазов, Гашимов, Гусейн, Исмайлов, Кушнер, Павелко, Умнихин, Шахназаров

МПК: E02F 5/10

Метки: johahпатек1но-т1йшг1есде, бункер, дреноукладчикуbcelaja

...шарнирно подвешенного на пальце 20 к кронштейну 21, установленному в верхней части передней стенки бункера.К бункеру приварены ограничительные ско. бы 22 и 23, предотвращающие соскакивание щитов опалубки с катков,Устройство "работает следующим образом.При движении многоковшового траншейного экскаватора одновременно с рытьем траншеи происходит перемещение прицепного устройства, с подвижной опалубкой внутри траншеи. При отсутствии обрушения щиты 7, 8 опалубки постоянно находятся в крайнем переднем положении, т. е, выдвинуты вперед относительно бункера, канаты 14 механизма передвижения в натянутом состоянии, поршень гидропривода 5 в верхнем крайнем положении, Перемещение устройства в этом случае происходит за счет тягового усилия базового...

Номер патента: 299602

Опубликовано: 01.01.1971

Авторы: Зубкова, Каспина, Шилов

МПК: E02F 3/16

Метки: драгировании, производительности, черпания

...которого пропорциональна количеству выработанного грунта за единицу времени.Это позволяет обеспечить непрерывный контроль за процессом драгирования,Мощность, затрачиваемая на перемещениегрунта в дражной бочке, пропорциональна количеству грунта в бочке, т. е. чем большегрунта в бочке, тем большая мощность требуется для его перемещения.В то же время количество грунта в бочкепропорционально скорости подачи в нее грунта, которая в свою очередь пропорциональнатекущей производительности черпания драги. 25Другими словами, производительность черпания пропорциональна мощности, затрачиваемой на перемещение грунта в дражной бочке,которая представляет собой разницу междуполной механической мощностью привода З 0 бочки с грунтом и мощностью...

Номер патента: 299604

Опубликовано: 01.01.1971

Авторы: Бодров, Панфилов, Чепуркин

МПК: E02F 3/18

Метки: метатель, роторный

...кольцам 4 и имеют на внешней стороне по два опорных ролика 7. Ротор опирается на катки 8, один из,которых соединен с валом электродвигателя (на чертеже не показан). Катки закреплены на раме 9 роторного метателя. На опорные ролики надеваются два гибких копира. На участке бросания копиры отводятся от поверхности роторадвумя натяжными роликами 10, установленными на раздвижных кронштейнах 11. Бросаемый материал подается в полость роторного5 метателя по желобу 12.При работе роторного метателя бросаемый материал, попадая в полость ротора,получает угловую скорость на радиальныхлопатках и центробежной силой прижимает 10 ся к внутренней поверхности подвижных лопаток. Давление материала на лопатки через опорные ролики передается на...

Номер патента: 299605

Опубликовано: 01.01.1971

Авторы: Вартанов, Догадин, Ильгисонис, Лившиц, Павлов, Сергеев, Успенский, Цой

МПК: E02F 3/18, E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...режу- установлены зубья 4, распооскостях, перпендикулярных ения ротора. На части ковделенное количество зубьев тывающие клинья б.ом движении роторной стрезают в целике одну или неПредм изобретения Известен ватора, вкл ши и проме Целью да билизация плоскости. Достигается э ронах каждого жущего элемент ные в плоскост кости вращения части ковшей клинья. На чертеже и торного экскават Описываемый торное колесо режущие элеме нах каждого ко щего элемента ложенные в пл плоскости вращ шей через опре закреплены ска При повороти лы зубья проресколько щелей, Оставшаяся часть целика скалывается скалывающими клиньями. При этом большая доля поперечного сечения стружки разрушается сколом.5 Для малых моделей роторных экскаваторов целесообразно...

Номер патента: 299606

Опубликовано: 01.01.1971

Авторы: Гене, Лащеных, Пулин, Хмара

МПК: E02F 3/30

Метки: оборудование, одноковшового, рабочее, экскаватора

...одноковшового 25 экскаватора типа прямая лопата, включающее рукоять и ковш, отличаюитееся тем, что, с целью уменьшения траектории черпания, на конце его рукояти смонтирован кронштейн, один конец которого шарнирно за креплен на ковше, а другой соединен с тяго 1Изобретение относится к землеройным машинам, а именно к одноковшовым экскаваторам с оборудованием типа прямая лопата и применяемым при разработке предварительно разрыхленных материалов.Известно рабочее оборудование одноковшового экскаватора типа прямая лопата, содержащее рукоять и ковш, В известном рабочем оборудовании ковш закреплен на рукояти неподвижно, а подвижной блок полиспаста подъема крепится непосредственно к ковшу, что затрудняет полное заполнение ковша материалом...

Номер патента: 299607

Опубликовано: 01.01.1971

Автор: Филатов

МПК: E02F 3/38, E02F 3/42

Метки: hechafi, oiclta, оборудование, одноковшового, рабочее, экскаваторапая4

...7, блоки 8 и 9.Тяга установлена параллельно стреле и соединена с ней посредством звеньев, имеющих на свободных концах блоки 8 и 9 соответственно. Через эти блоки пропущен трос 10, который одним концом закреплен на стреле, а другим - на рукояти.В трос встроен пружинный механизм и 5 талреп 11. На верхнем конце рукояти установлен блок, обхваты ваемый тяговым тросом 12 лебедки экскаватора, а к нижнему концу присоединен тяговый трос 13 второй лебедки, поддерживаемый направляющим 10 роликом 14.При повороте рукояти вокруг оси 15ковш врезается в грунт, но, благодаря происходящему при этом изменению расстояния между блоком 8 и местом крепления троса 15 10, ось 15 перемещается в вертикальном направлении, непрерывно корректируя дугу, описываемую...

Номер патента: 299608

Опубликовано: 01.01.1971

Авторы: Гриневич, Один, Стецюк, Чекулаев

МПК: E02F 3/38

Метки: lrijllibl, одноковшовый, экскаватор

...стержнями, соединенными между собой поперечной тягой, поворотную платформу и рукоять с ковшом, отличающийся тем, что, с целью увеличения жесткости стрелы каждый из продольных стержней стрелы выполнен по длине составным с секциями, шарнирно соединенными между собой, причем одни из секций оперты на поворотную платформу и присоединены шарнирно посредством подвесок к надстройке, а другие - соединены с последней гибкой оттяжкой. Изобретение относится к строительным машинам и предназначено для вскрышных разработок.Известен одноковшозый экскаватор, включающий надстройку, стрелу с продольными стержнями, поворотную платформу с шарнирными секциями и рукоять с ковшом. Однако стрела его выполнена как один сплошной элемент, закрепленный только...

Номер патента: 299609

Опубликовано: 01.01.1971

Авторы: Белов, Васильев, Гуревич, Домбровский, Краузе, Патон, Сатовский, Слизский, Хромов

МПК: E02F 3/40, E02F 3/60

Метки: ковш, эскаватора

...книке, преимущественно книю.Известны ковши, содержащие корпус жущей частью, которые при работе с ма склонными к налипанию (глина и т, п крываются толстым слоем налипшей ма результате чего уменьшается полезн кость ковша,Кроме того, ковши подвергаются сильному абразивному изнашиванию и срок службы их сравнительно невелик. Попытки повысить износостойкость ковшей на варкой твердых сплавов не находят широкого распространения по причине высокой стоимости. Большой вес известных ковшей приводит к излишним затратам энергии и увеличению веса других деталей и механизмов экскаваторов,Целью настоящего изобретения является снижение степени налипания грунта на поверхности ковша, а также уменьшение веса и повышение износостойкости.Достигается...

Номер патента: 299610

Опубликовано: 01.01.1971

Авторы: Днепропетровский, Куличенко, Ольховой

МПК: E02F 3/43

Метки: оборудование, одноковшового, рабочее, экскаватора

...тягу 2, силовой цилиндр 3 управления тягой, рукоять 4, шатуны 5 и 6, ковш 7, силовой цилиндр 8 спрямленной траектории копания, силовой цилиндр 9 ковша, рычаг 10, дополнительную тягу 11, силовой цилиндр 12 стрелы и поворотную колонку 13 экскаватора. На стреле 1 экскаватора установлена тяга, которая может поворачиваться вокруг шарнира Г при помощи цилиндра 3. К тяге 2 подвешена рукоять 4 на двух шатунах 5 и 6 в точках (шарнирах) Б и В. Лехаизз, состоящий из звеньев 4, 5 и 6, подвешенных в точках (шарнирах) А и Г, представляет собой лямдообразный спрямляющий механизм, точка Д которого на определенном участке движется по прямолинейной траектории параллельно прямой, проведенной через точки А и Г.Так как рукоять 4 меняет угол наклона...

Номер патента: 299611

Опубликовано: 01.01.1971

Авторы: Грудский, Станик, Тимофеев, Фридл, Центральное, Цытленок, Чечков, Юркин

МПК: E02F 3/627

Метки: бетонные, оснований, планировщик, покрытия, рельс, укладку, форм

...тем, что его рамасоставной по длине, а одна из ее сставной по ширине с поворотными втикальных шарниров частями. Рабосмонтирован на каретке, установленможностью перемещения в напрукрепленных на раме. состав- верти- аздваи- ереднсй рамы, выполненная поворотными вокру в ча-"тями 7 и 8, яется относительно п Предмет обретен нировщик, вид анспортном поен п же в передний ход 1, м, задний ход 3, не из нескольких ми 5, направляаме и служащие На фиг. 1 представл сбоку; на фиг. 2 - то ложении, вид сверху.Планировщик содержит каретку 2 с рабочим орга раму 4, выполненную по д секций, связанных шарни ющие б, укрепленные на для перемещения каретки. анному тименьш ение габаритов. выполнена екций, соокруг верчий орган ной с возавляющих,При п положени...

Номер патента: 299612

Опубликовано: 01.01.1971

Авторы: Коваленко, Перельман

МПК: E02F 3/28

Метки: 299612

...4, и механизм поворота отвала. Последний выполнен с симметрично расположенными относительно продольной оси бульдозера шарнирными четырехзвенниками 5, состоящими из трубчатых рамок. Шарниры б четырехзвенников б, расположенные по диагонали параллельно продольной оси бульдозера, соединены с отвалом и рамой механизма подвески, а шарниры 7 каждого четырехзвенника, расположенные по диагонали перпендикулярно продольной оси бульдозера, соединены между собой силовым цилиндром 8. Расстояние между шарнирами б каждого четырехзвенника ограни чивается упорами 9.Подъем и опускание отвала производитсягидроцилиндром 10, прикрепленным штоком к толкающей раме 2. Поворот в плане осуществляется за счет раздвижки одного из че тырехзвенников, что...

Номер патента: 299613

Опубликовано: 01.01.1971

Авторы: Весницкий, Горьковское, Шаповалов

МПК: E02F 3/88

Метки: 299613

...выпо рой смонти Эрлифт, вкл дачи рабочего отличающийгя производитель 15 для подачи ра рой, на стенка вательные элеовод для по- трубопровод, ю увеличения трубопровод лнен с камеованы нагреючающ тела и тем, ности бочего х кото менты. пр ый ль оздух о оступае а 5 по трубопроводу При работе нагреваом пресс камеру. Известен эрлифт, включаюдля подачи рабочего тела ибопровод,В предлагаемом эрлифте с целью увеличения производительности и к. п. д. трубопровод для подачи рабочего тела выполнен с камерой, на стенках которой смонтированы нагревательные элементы.На чертеже схематически изображен предлагаемый эрлифт.Эрлифт состоит из подъемного трубопровода 1, трубопровода 2 для подачи рабочего тела, выполненного с камерой 3, на стенках которой...

Номер патента: 299614

Опубликовано: 01.01.1971

Авторы: Буглак, Лукашевич

МПК: A01B 13/00, E02F 5/10

Метки: дренажных, изоляционным, материалом, обмотки, рулонным, труб

...ки нем атическипричем иа последневом кронштейноврулонным материал На фиг. 1 показ на фиг, 2 - разре Описываемое у шайбу 1, в центр расположены фасо 2 кинематически причем на послед щью кронштейна ным рулонным ма ки могут быть выпо Устройство для изоляционным рул лено на многокотизация обмотости обмотки вжения экскаваустройство выотверстии планодин из котос планшайбой,ваны посредстизоляционным 15 ЭТЦ, на котором устанавливается бухта полиэтиленовых труб.Конец дренажной трубы б заводят с бухты между двумя роликами 2 и 3 и вручную протаскивают между ними. Вращение с роликов через шестерню 7 передается планшайбе 1 и катушке 5, которая совершает планетарное движение вокруг трубы б и обматывает ее. После того, как обмотан конец...

Номер патента: 299615

Опубликовано: 01.01.1971

Автор: Котюков

МПК: E02F 5/18

Метки: 299615

...клиньями,15 На чертеже изображено предлагаемое устройство, продольный разрез.Описываемое устройство включает корпус 1, надеваемый на конец проталкиваемой трубы, поворотную головку 2 с пружиной 3, ре гулировочные клинья 4, 5 и датчик уклона с рычагом б, смонтированный на ножевой опоре 7, закрепленной в корпусе. Один конец рычага б соединен с регулировочными клиньями 4, 5. На другом конце рычага установлен с 25 возможносью перемещения противовес 8, Ножевая опора 7 закреплена в корпусе на податливом в горизонтальном направлении основании в виде вертикальной пластинчатой пружины 9, ЗЭ Перед началом прокола скважины перемещением противовеса 8 устанавливают угол наклона рычага к горизонту соответственно заданному уклону скважины....

Номер патента: 299616

Опубликовано: 01.01.1971

Авторы: Центральный, Электрификации

МПК: A01B 13/16, E02F 5/28

Метки: каналоочистителя, орган, рабочий

...торцовая фреза срежущими винтообразными лопастями, а метатель снабжен направляющими грунт открылками,На фиг, 1 изображен рган, продольный разрез по оси вра а фиг,2 -то же в плане.Рабочий орган каналоочистителя содержит 20шнек 1 и метатель с лопатками 2, расположенные на одном валу т. Впереди шнека натом же валу установлена торцовая фреза 4с режущими винтообразными лопастями 5, аметатель снабжен направляющими грунт открылками б. Метатель приводится во вращечие через пустотелый вал 7 и заключен в кожух 8, который крспится к корпусу приводного редуктора 9 и имеет возможность поворота вокруг оси вращения посредством гидро- Зо цилиндра 10. Кожух снабжен боковыми открылками 11.При движении машины вдоль канала торцовая фреза своими...

Номер патента: 299617

Опубликовано: 01.01.1971

Авторы: Ильин, Печенежский, Сидоров, Слизкий

МПК: E02F 9/02

Метки: механизм, ходовой

...на фиг. 2 - воздуховод, разрез.Ходовой механизм включает лыжи 1, поворотную платформу 2 и опорную базу 8. На поворотной платформе смонтирована теплоустановка 4 с воздуховодом б, имеющим кольцевую секцию б. Последняя выполнена с коак, Слизкий и В. В. Печенежски сиально смонтированными кольцами 7 и 8. Кольцо 8 может поворачиваться относительно кольца 7, оно соединено с опорной базой посредством шайбы 9 и фиксатора 10. Полость кольца воздуховода сообщается при работе с полостью опорной базы посредством патрубков 11, Лыжи ходового механизма соединены гибкими патрубками 12 с теплоустановкой.Подогретый воздух через воздуховоды б поступает в полость кольца 7 кольцевой секции и через патрубок 11 - в полость опорной базы. Воздух нагревает...

Номер патента: 299618

Опубликовано: 01.01.1971

Авторы: Рабинов, Толстоног, Чирков, Яковлев

МПК: E02F 9/02

Метки: гусеничного, механизма, натяжное, приводной, ходового, цепи

...натяжения приводной цепи.Достигается это тем, что натяжное устройство выполнено с трехплечим рычагом, одним концом шарнирно закрепленным на поперечной балке рамы, а другими концами шарнирно соединенным с пропущенной через раму тягой и натяжной звездочкой, имеющей возможность перемещения посредством гаек, закрепленных на тяге. На чертеже изображено прройство.Устройство содержит трехплечий рычаг 1, один конец которого шарнирно закреплен на поперечной балке 2 гусеничной рамы при помощи оси 3.Второй конец трехплечего рычага выполнен в виде вилки, в которой укреплена ось 4 натяжной звездочки 5. Третий конец трехплечего рычага также выполнен в виде вилки и шарнирно соединен с пропущенной через раму тягой 6.Тяга фиксируется относительно...

Номер патента: 299619

Опубликовано: 01.01.1971

Авторы: Выстороп, Ганжа, Колесников, Маевский, Минчин, Попазов, Таранов, Харик

МПК: E02F 9/02

Метки: землеройной, тележка, ходовая

...контур известных тележек представляет собой ромб с вершинами в центре шарниров непосредственного крепления опорной рамы к балкам гусениц и в точках пересечения продольной осц тележки с линиями, соединяющими точки крепления передних и задних опорных балансиров к балкам,Этой схеме присуща пониженная общая жесткость в вертикальной плоскости вследствие малой базы крепления центральной рамы к балкам гусениц.Целью настоящего изобретения является увеличение жесткости тележки. Для увеличения жесткости тележки шарниры 6, соединяющие балки и раму, смещены относительно центров гусениц в сторону, противоположную выравнивающему коромыслу, 5 Балки дополнительно связаны с рамой посредством опорных элементов 7, например катков, закрепленных в...

Номер патента: 299620

Опубликовано: 01.01.1971

Авторы: Институт, Слеп

МПК: E02F 9/04

Метки: машин, отвалообразователя, передвижения, типа, экскаватора

...направлении, а также превосходит силу трения,препятствующую передвижению. При этомопорная плита будет периодически перемещаться на некоторое расстояние в одном на 25 правлении. Так как период собственных горизонтальных колебаний машины, удерживаемой канатами 8, значительно больше периодапульсаций усилия от вибратора, она будетдвигаться практически с постоянной скороЗО стью,астоя щего изобретения является е вертикальных колебаний.тся это тем, что на опорной плите вибратор с несимметричным силоьсом. Вибратор имеет возможность горизонтальной плоскости посредример, зубчатой передачи.порной плиты могут быть соединей машины сферическими шарнираЦелью нуменьшениДостигаеустановленвым импулповорота вством, напКонцы оны с рамо На...

Номер патента: 299621

Опубликовано: 01.01.1971

Авторы: Иванов, Карелин, Михневич, Подзигун, Рум, Сергеев, Тархов, Файнзильбер, Фиглин

МПК: E02F 9/20, F16H 39/00

Метки: гидромеханическая, передача

...солнечное колесо 11 второго дифференциального механизма и зубчатые колеса 12 - 21.Гидравлическая машина 3 соединена с боковым звеном 22 второго дифференциального механизма, входное звено которого 23 соединено с выходным звеном 24 первого дпфференциального механизма.Мощность первичного двигателя от вала 25подводится к первому дифференциальному5 механизму, например к его эпициклическомуколесу 6, разветвляется в нем и двумя потоками - механическим через водило 7 и зубчатую передачу 15 - 16 и гидромеханическимчсрсз водило 7 и зубчатую передачу 15 - 1610 и гидромеханическим через солнечное колесо8, зубчатые колеса 12 и 13 гидромашин 1 и 2,а также зубчатые колеса 14 и 15 подводитсяк точке О. Здесь потоки мощности суммируются, а затем опять...
