E02F — Экскавация; перемещение грунта
Плавучий многочерпаковый углубительный снаряд для расчистки водоприемников и водоемов
Номер патента: 129999
Опубликовано: 01.01.1960
Авторы: Адамчук, Акулинин, Песцов, Свирщевский
МПК: E02F 3/08, E02F 5/06, E02F 5/28 ...
Метки: водоемов, водоприемников, многочерпаковый, плавучий, расчистки, снаряд, углубительный
...чертеже изображен предлагаемый снаряд в двух проекциях.Предлагаюы многочерпаковыи дномчуоите,Ьный саряд имеет корпус, выполненный в виде двух понтонов 1 и 2, связанных между собой при помощи шарнира 3 с возможностью поворота вокруг вертикальной оси. На понтоне 1, несущем многочерпаковый рабочий орга, установлены стойки - передняя 4 и задняя 5. На задней стойке крепится черпаковяя рама б с ведущим барабаном. 1-1 а передней сгойкеМ 129999смонтировано подъемное устрои"тво 7, с помощью которого регулируется глубина опускания черпаковой рамы в процессе производства работ.Около прорези понтона установлен привод черпаковой цепи 8.На понтоне 2 расположены бункер 9, питатели 10, транспортеры 11 для перемещения грунта, сваи 12 для рабочего...
Землеройный струг с ленточным метателем
Номер патента: 130058
Опубликовано: 01.01.1960
Авторы: Анучкин, Гарбузов, Кавалеров, Смирнов, Федоров
МПК: E02F 3/18, E02F 3/627, E02F 5/24 ...
Метки: землеройный, ленточным, метателем, струг
...центробежной силе, развивающейся при вращении барабана, располагается по окружности на поверхности ленты, прилегающей к барабану. Вогнутые кромки 7 ребер образуют с лентой метателя свободное пространство, в котором располагается грунт без перерывов, что обеспечивает непрерывность струи и точность укладки грунта,Гусеницы (или колеса) шасси 1 присоед 1 ьнены к раме 9 посредством шарниров 10, что обеспечивает их поворот в плоскости перпендикулярной продольной оси машины при движении в забое с нарезанными выемками 11 полукрутлого сечения. Такое устройство улучшаетЛв 130058гроходмось струга, В случае применения струга для челночной работы в нем применены два ножа 12 с расположением барабана 13 между ими, причем корпус метателя установлен...
Установка для бестраншейной прокладки труб
Номер патента: 130060
Опубликовано: 01.01.1960
Метки: бестраншейной, прокладки, труб
...совок 3 вперед, запасован на совок 3 через блок 12, а канат 14, оттягивающий его назад, запасован непосредственно с барабана лебедки 11 на хвостовую часть совка 3, Остановка совка 3 в головке, в заданной точке, производится посредством нажима самого совка 3 ца рычаг 1 б узла конечното выключателя 1 б и совпадает с окончанием погрузки в совок 3 накопленного в головке грунта. Совок 3 оттягивается на короткое расстояние (1,5 - 2 л), причем погруженный в него грунт поднимает, открывает скребок-клалац 2, который после прохода грунта под действием силы тяжести снова опускается (закрывается), возвращаясь в вертикальное положение. Совку 3 снова придается поступательное движение в головку для набора грунта, При этом закрытый скребок-клапан 2...
Устройство для дистанционного наблюдения за черпанной цепью драги и защиты ее от схода с нижнего барабана драги
Номер патента: 130426
Опубликовано: 01.01.1960
Автор: Квашнин
МПК: E02F 3/16
Метки: барабана, дистанционного, драги, защиты, наблюдения, нижнего, схода, цепью, черпанной
...датчика: на фиг. 3 -. - принципиальная схема контрольного прибора.Устройство включает в себя датчик 1, служащий для ограничения угла наклона цепи, который устанавливается на нижнем конце черпаковой рамы 2, рядом с барабаном 3, Датчик выполнен в виде ролика, прпжимаемого пружинами к направляющим 4 черпачной цепи, Различные положения ролика передаются плунжерам индуктивных катушек б, вклю. ченных в схему самобалансирующего моста. Для контроля положения цепи с диспетчерского пункта используется силуэт б, причем его положение изменяется при помощи индуктивных катушек 7, управляемых катушками 5 датчика,Предмет изобретенияУстройство для дистанционного наблюдения за черпачной цепью драги и защиты ес от схода с нижнего барабана драги,...
Способ заглубления в грунт подводных трубопроводов
Номер патента: 131168
Опубликовано: 01.01.1960
Автор: Разумов
МПК: E02F 5/10, F16L 1/04, F16L 1/16 ...
Метки: грунт, заглубления, подводных, трубопроводов
...заглубить укладываемый подводный трубопровод на любую проектную отметку в грунт дна водоема с одновременной засыпкой его грунтом, вынутым из разрабатываемой траншеи.На фиг. 1 и 2 показана примерная схема расположения гидроэжекторных устройств для разработки н засыпки траншей по описываемому способу (с выбросом первого слоя грунта за бровку); на фиг. 3 и 4 - то же (без выброса первого слоя грунта за бровку).При одновременной работе двух гидроэжекторных устройств, когда у переднего устройства пульпопроводы направлены на выброс пульпы за бровку траншеи, а у последующего - на засыпку трубопровода (фиг. 1 и 2), трубопровод заглубляется и укладывается в траншею на глубинч до 2,5 - 3,0 м с одновременной засыпкой его грунтом, вынутым вторым...
Устройство для разработки подводной траншеи
Номер патента: 131169
Опубликовано: 01.01.1960
Автор: Разумов
Метки: подводной, разработки, траншеи
...соединены между собою эластичными муфтами 7. Устройство оперто на два катка 8, валы которых уложены в подшипниках 9. При помощи катков устройство перемещается по заглубляемому трубопроводу вдоль разрабатываемой траншеи скреперной электролебедкой,1311 б 9Прием насосами 4 чистой воды осуществляется по всасывающим патрубкам 10, а подача воды от насосов в кольцевые камеры сосуновых гидроэкекторных наконечников 11 производится по трубам 12.Вода, подаваемая насосами в кольцевые камеры гидроэкекторных сосуновых наконечников, идетс большой скоростью через сопла И и 14 в диффузоры И на рыхление засасываемого грунта из разрабатываемой траншеи. Через диффузор 5 засасываемая пульпа цз разрабатываемой траншеи удаляется по...
Устройство для разработки подводных траншей
Номер патента: 131170
Опубликовано: 01.01.1960
Автор: Разумов
Метки: подводных, разработки, траншей
...электролебедки.Прием насосами 3 чистой воды осуществляется по всасываюгцим патрубкам 9, а подача воды от насосов в кольцевые камеры сосуновых гидроэжекторных наконечников 10 производится по нагнетательным трубам 11. Из кольцевых камер вода через сопла 12 и 13 поступает с большой скоростью в диффузоры 14 и на рыхление засасываемого грунта из разрабатываемой траншеи.Для обеспечения двухсторонней работы устройства на нагнетательных трубах 11 установлены два перекидных клапана 15 с коромыслами 16 по одному на каждой трубе, дающие возможность изменять направление движения воды от насосов то к двум передним гпдроэжекторам, то к двум задним.Перекидные клапаны 15 с коромыслами 16, направляющие ролики 17, через которые проходят натяжные тросы...
Роторный экскаватор для рытья траншей
Номер патента: 131273
Опубликовано: 01.01.1960
Автор: Жижин
Метки: роторный, рытья, траншей, экскаватор
...органа.Ползуны свободно передвигаются по вертикальным стойкам 5 рамы б цепями 7, перекинутыми через цепные звездочки 8 и соединенными со штоком 9 гидравлического цилиндра 10, который приводится в действие гидравлическим насосом от электродвигателя 11. Жидкость в насос поступает из бака 12. С помощью гидравлического цилиндра 10 осуществ ляется опускание рабочего органа при зарезании в грунт и подъем в транспортное положение.Дизел-электрическая установка 18 экскаватора расположена в носовой части тягача. Управление экскаватором осуществляется из закрытой кабины 14 машиниста от пульта 15 рычагами 1 б. Опорная рама 4 рабочего органа при транспортных переходах экскаватора опирается задней частью на колесо 17 рояльного типа, которое...
Машина для рытья узких траншей
Номер патента: 131274
Опубликовано: 01.01.1960
Авторы: Григоренко, Кириченко, Ясиновский
МПК: E02F 3/08, E02F 5/06, E02F 9/02 ...
...траншей с многоковшовым рабочим орга. ном, отл и ч а ю щ а я с я тем, что, с целью увеличения маневренности во время работы, ее задние колеса выполнены свободно сидящими при 1 чем их вертикальный диаметр совпадает с вертикальной осью ковшовой рамы, а переднее колесо выполнено ведущим н смонтировано на вилке, имеющей возможность вращения вокруг вертикальной собственной оси.фссг. 1131274 ЮЯРедактор М, А. Мрочко Техред А, А. Камышникова Корректор О. П, филиппо нпография Комитета по делам изобретений и открытий при Совете Министров СССР Москва. Петровка, 14, к. 6583дп. к неч. 2 Х 111- 11 нфориационно.нри Совете Ь Цена 50 коп.0 г, Формат бум. 70 здательский отдел Комитета по инистров СССР Москва, Центр Тиранс 6 оО108/ив Объем 0,34 и. л.телам...
Черпак для многоковшового землечерпательного снаряда
Номер патента: 131275
Опубликовано: 01.01.1960
Автор: Уваров
МПК: E02F 3/14
Метки: землечерпательного, многоковшового, снаряда, черпак
...Такая костр) кция Обеспечивает свОООдное выпадание л:пкоГО Грунта при ОпрокидыВании черпак 1 на Верхнем Оарабане, л(репленном ня ерпакОВОй Оаи сНа черте)кс изоора)кен черпак, Б продольно)1 р 13 резе.Черпак снабжен гибким, выполненным из эластичного материала Рапример, т;)нспортс;)1 ок ленты, по;доном 1, нмсОщим форму эл- ЛИП а И П;)ИКРЕ.1,ЕННЫМ ПО ПЕРР 1 МСТРУ К ЕРПСЦ(У ХЕТЯЛЛИтЕСКИМИ ПЛастинами 2 пр; помощи ООГТов 3. 11 ри Опрокидывани;1 черпака н;1 Верхнем барабане гибкий поддон прогиоается в положение, показанное на черте)ке пункт)ром.ВО избежание образования ва;(мума в по, ВаПо поддоном и дннсм черпака, в последнем закреп 4, соединяю щий указанную полость с атмосферой.Полссть ме)кду днищем и;Оддоном мо оединена и с источником...
Погрузочная машина
Номер патента: 131312
Опубликовано: 01.01.1960
Авторы: Гурков, Журавлев, Кальницкий, Костылев, Лацкий, Мальцев, Родионов, Сороко, Тимофеев, Янкелевич
МПК: B65G 65/14, E02F 3/40, E21F 13/00 ...
Метки: погрузочная
...б вокруг торсионных валиков 7, вызывая упругое скручивание последних. В качестве возбудителя колебаний для вибрирующего лотка используется кривошипно-шатунный механизм 10 с приводом от гидродвигателя 11.Гидродвигатель 11 питается от гидронасоса 12, приводимого во вращение электродвигателем 13. Подъем лотка 3 в транспортное положение осуществляется с помощью гидроцилиндра 4, который, перемещая по направляющим гидродвигатель 11, с помощью шатунов поднимает лоток в верхнее положение, При этом рычаги торсионов становятся в вертикальное положение. Рычаги управления машиной сосредоточены на щитке 15.(Работа машины например нрн подземных работах, происходи 1 следующим образом. После отпалки породы, машина подъезжает к за бою, включается...
Устройство для подъема грунтовых створок грунтоотвозных перемещаемых толкачом шаланд
Номер патента: 131687
Опубликовано: 01.01.1960
Авторы: Абаимов, Крохолев, Матыков, Рожаев, Унисков
МПК: B63B 35/28, E02F 7/00
Метки: грунтовых, грунтоотвозных, перемещаемых, подъема, створок, толкачом, шаланд
...с плунжером 12, кожаной манжеты И и двух металлических колец, в одном из которых 14 расположены взаимно-перпендикулярные каналы 15. Через них поступает под давлением масло, прижимающее кожаную манжету 13 к боковой по верхности плунжера 12 и рабочего цилиндра 11 гидроподъемникаПредмет изобретенияУстройство для подъема грунтовых створок грунтоотвозных перемещаемых толкачом шаланд, включающее насос с электроприводом, испол нительные гидравлические подъемники и маслопровод, о т л и ч а ю щ е ес я тем, что, с целью обеспечения подъема створок из рубки толкача и исключения дополнительного стопорения устройства закладными клиньями, система управления маслопроводом выведена в кормовую часть шаланды, непосредственно примыкающую к...
Захватное устройство для подъема опорной рамы шагающего экскаватора
Номер патента: 131690
Опубликовано: 01.01.1960
Авторы: Винокурский, Исаев, Сатовский, Таршис
МПК: E02F 9/10
Метки: захватное, опорной, подъема, рамы, шагающего, экскаватора
...на плунжер которого оперта траверса, связанная посредством тяг с подшипником, соединенным в свою очередь с держателями захватов шарниром.2. Захватное устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью устранения: перекоса поворотной платформы и улучшения условия работы деталей опорно-поворотного механизма, для выбора зазора между держателями захватов и балкой опорной рамы до начала шагания использован клин, приводимый в движение гидравлическим сервоцилиндром, поднимающий или опускающий клиновидную траверсу, связанную посредством тяг с подшипником, соединенным в свою очередь с держателями захватов шарниром. г Редактор М. А. Мрочко Техред А. Л, Сосина Корректор Б. А. Шнейдерман Подп. к печ. 1.Хг..зак. 81;2 ТЦБТИ при бум. 70 Х...
Наконечник к всасывающей трубе землесосного снаряда
Номер патента: 131691
Опубликовано: 01.01.1960
Автор: Раздольный
МПК: E02F 3/92
Метки: всасывающей, землесосного, наконечник, снаряда, трубе
...3, выполненное из листовой стали и слркашее устройством, изменяющим направление подтекаОщпх струй и заставля. ющим поток затрачивать большую часть энерпи на размывание грунта.Поскольку диаметр кольца зависит от грапулометрического состава разрабатываемого грунта и величины сил его сцеплсния, кольцо выполняется сменным и крепится болтами к флану 1, который, в сзою очередь, прикрепляется непосредственно к подвпъной части шарового шапнира 5,От вращения подвижной части наконечника под действием собст. венноГО Веса ес удерживает пружина 6, прикрепленная Одним 1(онцом и кольцу 3, а дргим в - к наконечнику 1.В описываемом случае предусматривается прпменениливающегося кольца, занимающего оптимальное положекосновения с грунтом при подаче...
Устройство для предотвращения схода черпаковой цепи драги с нижнего барабана
Номер патента: 131704
Опубликовано: 01.01.1960
Автор: Квашнин
Метки: барабана, драги, нижнего, предотвращения, схода, цепи, черпаковой
...при набегании черпаковой цепи на реборду нижнего бараоана и изменении стрелы ее провисания она соприкасалась с контактом (при радиоактивном датчике этот зазор должен уменьшаться до установленной величины),Зазоры между салазками 8 и боковыми контактами 9 датчика должны быть такими, чтобы при критическом отклонении черпаковой цепи вправо или влево происходило соприкосновение соответствующего контакта с цепью (или уменьшение этого зазора до установленной величины).Контакты 7 и 9 датчика соединены трехжильным кабелем с блоком защиты и сигнализации.2 Ло 131704 Предлагаемое устройство работает следующим образом.При изменении провисания и боковом отклонении нижней ветви черпаковой цепи меняются зазоры между салазками черпаков и...
Полуприцепной скрепер с принудительной выгрузкой
Номер патента: 131773
Опубликовано: 01.01.1960
Автор: Богданов
МПК: E02F 3/64
Метки: выгрузкой, полуприцепной, принудительной, скрепер
...и установки отвала с ножом в положение, когда он служит задней стенкой ковша, при транспорпировании грунта к месту разгрузки служат гидроцилиндры б При работе скрепера грунт, срезаемый ножом 3, продвигаясь по кривой отвала 4, поднимается вверх и попадает в ковш. Заполнив грунтом часть ковша водитель тягача 7 производит подъем ковша, при этом грунт, пересыпаясь, перемещаечся в переднюю половину ковша и так заполняет весь ковш. После набора грунта скрепер транспортируется к месту выгрузки, Предложен. ная конструкция коВша позВоляет изГОтОВлять еГО удлиненным, по сраВ- нению с ранее известными,зади Предмет изобретения1. Полуприцепной скрепер с принудительной выгрузкой, снаоженный идроцилиндрами для управления опрокидывающимся вперед...
Зуб к ковшам экскаваторов и погрузочных машин
Номер патента: 132140
Опубликовано: 01.01.1960
Автор: Пауль
МПК: E02F 3/815, E02F 9/28
Метки: зуб, ковшам, машин, погрузочных, экскаваторов
...8 и нижней 9поверхностями, которым по своим очертаниям соответствуют внутренние рабочие поверхности наконечника С.Позади носка 7 переходник имеет направлякиций выступ 10 с пло 1скими нижней 11 и верхней 12 направляющими поверхностями.Фиксатор 18 имеет направляющие фланцы 14, скользящие по направляющим поверхностям 11 и 12 выступа 10. Проложенная прокладка из упругого материала 15 между выступом 1 О и фиксатором 18 постоянно отжимает фиксатор вперед, в зацепление с чекой 16, Носок 7имеет вертикальный вырез, через который проходят детали 18, 15 и 16.Чека 16 имеет нарезку, сцспляющуюся с рифленой поверхностью фикс- тора и является вертикальной осью в заднем центре сегмента конуса.При таком устройстве отсутствует точечный контакт; вместо...
Универсальный бульдозер
Номер патента: 132259
Опубликовано: 01.01.1960
Автор: Перельман
МПК: E02F 3/76
Метки: бульдозер, универсальный
...предложенной навески позволяет переносить отвал в132259поперечной плоскости в п 1%делах до 15 - 20, что значительно расширяет возможность использования бульдозера.Для управления навесным оборудованием используется гидропривод трактора.На фиг. Г изображена схема бульдозера; на фиг. 2 - схема устройства толкающей рамы в трех проекциях.Механизм навески универсального бульдозера на трактор состоит из четырех элементов, расположенных попарно внизу и вверху, к которым крепится отвал 1, Нижние элементы являются толкающей рамой 2. Толкающая рама (фиг. 2) состоит из правого 3 и левого 4 толкателей, сидящих на общей оси б. Другими своими концами толкатели крепятся к приваренным на тележках гусениц пальцам 6. Ось 5 на концах имеет вырезы,...
Землеройно-метательная машина
Номер патента: 132260
Опубликовано: 01.01.1960
Авторы: Исаев, Кудряшов, Подымов
МПК: E02F 3/76
Метки: землеройно-метательная
...приводного барабана 7, Положение ленты по заданной кривойобеспечивается верхними и нижними роликами 8 и 9. Нажимные роликидля обеспечения возможности натяжения ленты крепятся на эксцентриковых осях. Боковые стойки 10 рамы метателя жестко крепятся к толкающей раме 1 бульдозераВращение приводного барабана 7 метателя осущес лторного двигателя через вал отбора мощности с помощ1 х применяются поперечия в сторону грунта, сня-непрерывносгь кции машин 1 грунта.для работы в схода энергии твующих земшина в трех тв ью яется от тракузлов силовок1322 бО передачи, которая вклочает: редукторы 11 и 12, коробку скоростей 13 и карданный пе 1 еач 1 14.Пуи закреплении на бульдозерном ноже дополнительного щита 15, закрывающего заднюю стенку и...
Навесное к трактору бульдозерное устройство
Номер патента: 132261
Опубликовано: 01.01.1960
Автор: Гурвич
МПК: E02F 3/627, E02F 3/76
Метки: бульдозерное, навесное, трактору
...ч строиство, состилиндром ис отвалом и ртличающийПРИ ЕГО ПОДЪЕ 1ьшсния сопротния при заглурасположен ва верхнис тяги ульдозерное уемого гидроцющих вместемеханизм, ония с отвалас целью уменния угла резаий цилиндро диагонали,ем нижнис. Известно навесное бульдозерное устройство к трактору, управляегидроцилиндрами и состоящее из отвала, подвешенного на тягах, зующих вместе с ним шарнирный четырехзвенный механизм, Недоом его является невозможность менять угол резания между отваи разрабатываемым грунтом.В предложенном устройстве управляющий подъемом и опусканием ла гидроцилиндр расположен по диагонали четырехзвенного меха- а. Это обеспечивает, при длинном верхнем и коротком нижнем е четырехзвенника, изменение угла резания, При...
Универсальная землеройная машина
Номер патента: 132262
Опубликовано: 01.01.1960
МПК: E02F 3/627, E21C 41/26
Метки: землеройная, универсальная
...сбоку,Машина состоит из гусеничного трактора 1 модели СГ.П.П. с электрическим двигателем 2 мощностью 75 квт, которым заменяется двигатель внутреннего сгорания, Отвал 3 емкостью 1,05 яР в положении 4 позволяет работать машине в качестве бульдозера, в положении 5 - в качестве скрепера и в положении 6 - в качестве погрузчика,Отвал 3, укрепленный на брусьях 7, может поворачиваться вокруг оси 8 на 225 двумя гидравлическими цилиндрами, вмонтированными в брусья 7.При работе в качестве погрузчика подъем отвала-ковша 3 производится двумя полиспастами 9 с гидроприводами. Машина снабжается электроэнергией по кабелю, наматываемому на барабан 10, от электрической сети.Все управление машиной сосредоточено на пультс 11, расположенном против места для...
Рабочий орган к устройствам для проходки подземных выработок при продавливании трубопроводов
Номер патента: 132265
Опубликовано: 01.01.1960
Авторы: Васильев, Гордиенко, Моркович, Петрова
Метки: выработок, орган, подземных, продавливании, проходки, рабочий, трубопроводов, устройствам
...след х 3 реГт)и,)у)Оцпх 111)аратов. При движе 3)и режмцеГО ОРГана в)3( ред росхогит срезаие рупта и при двжепи назад грунт убираетс 3:3 за)05.11 а чертеже 3)зоражен предлОженнь 1 Й раочий Оргасвместно женой секциеп устропства в двух проекциях.Устройство состоит из режущего органа 1, главных цилиндров о, подающего цилиндра 3, системы гидроавтоматикп 4, общей чугунной рамы ), и которой мотируются все зл) устройства, двух направляю)к 6, по кТО;)ым свои.)и полозьями ско,)1 зит рама а, алектродвигате,-)я 7 ГидрОровода, акспально-пк)унжер)ОГО насоса 8, Ода)ощеГО ц)3- ,ин ра), )ток 9 которогй соединен с упорОЙ Оалкой 10, закрепляемой четырьмяолтами 11 в п(ите или в ожевон секции продавливаемог грубпровода для восприятия...
Устройство для монтажа в траншеях дренажных линий
Номер патента: 132471
Опубликовано: 01.01.1960
Авторы: Ильгисонис, Казимиров, Лившиц, Михеев, Недокучаев
МПК: E02B 13/00, E02F 5/10
Метки: дренажных, линий, монтажа, траншеях
...Однако обслуживание во время работы и конструкция таких устройств сложны,В предложенном устройстве для упрощения конструкции и облегчения его обслуживания механизм опускания труб в траншею выполненв виде двух вертикальных, синхрофазно вращающихся шнеков, На ихперья опираются опускаемые в траншею гончарные труб . рбы, Пе емец,ениеопущенных труб вдоль дна траншеи и их стыкование с ранее соединенными в линию трубами осуществляется горизонтальным толкателемс пневмо-гидравлическим приводом,На чертеже изображена схема предложенного устройства,Устройство состоит из подающих гончарные трубы 1 шнеков 2, приводимых во вращение от электрического двигателя 3 через червячную4, коническую 5 и цепную б передачи и толкателя 7, насаженного нашток 8...
Навесная канатно-скреперная установка башенного типа
Номер патента: 132568
Опубликовано: 01.01.1960
Метки: башенного, канатно-скреперная, навесная, типа
...па сах 10 ход, - пой тележке 5. Сосдппснис башен и ферм между соосй и с самоходной тслежкои Осущсствлспо с помощь 10 шарниров, Это Г 10 ЗВОляет лсГКО и быстро персводпть установку из транспортного положения в рабочее и наоборот. Установка снабжена двумя ковшами б подвешенными к канату 7 на поданкных каретках 8 и соединен:ых мскду собой цепью 9. Движение ковшей осуществляется тяговыми канатами 10,Каждый конец пасущего каната пропущен через блоки 11 и 12 мач. ты 1 и через полиспаст присоединен к одному из барабанов двухбаразанной тяговой лебедки 13. Тяговый канат также пропущен чсрсз блок И и присоединен к другому барабану лебедки 13. Тяговая лебедка приводится в действие от вала отбора мощности самоходной тележки (трактора)..ФВо...
Режущий орган землеройной машины
Номер патента: 132569
Опубликовано: 01.01.1960
Авторы: Недорезов, Плешков, Федоров
Метки: землеройной, орган, режущий
Рабочее оборудование к одноковшовому экскаватору
Номер патента: 132570
Опубликовано: 01.01.1960
МПК: E02F 3/32
Метки: оборудование, одноковшовому, рабочее, экскаватору
...одноплечей рукоятей, управляемых канатами лдок экскаватора.Предлагаемое рабочее оборудование отличается тем, что к свободным концам рукоятей прикреплены вильчатые С-образные лапы.управления вспомогательной рукоятью применены два прикрепле1: ней каната.Такое оборудование позволяет игрузки круглого леса, находящегося нВ последнем случае экскаватор с пр нием устанавливается на баржу,На чертеже изображена схема оборудования.Вместо ковша на рукояти стрелы экскаватора монтируется тговая вилка 1. Дополнительно на стреле устанавливается рукоячетырехроговой вилкой. Конец троса д укреплен на рукояти . ТР. Тпроходящий через блоки основной рукояти стрелы, также соединеим концом с рукоятью 2 с другой стороны.Буферы 5 и 6 дают возможность...
Устройство для обслуживания блоков и механизмов на наклонной качающейся стойке шагающего экскаватора
Номер патента: 132571
Опубликовано: 01.01.1960
Авторы: Винокурский, Сергачев
Метки: блоков, качающейся, механизмов, наклонной, обслуживания, стойке, шагающего, экскаватора
...В известных конструкциях шага 1 ощих драглайнов с ка 1 а 1 огцимися стойками лестницы и площадки для обслуживания блоков и других узлов, расположенных на вершине стоек, являются стационарными. Это не позволяет использовать эти лестн 1,цы и площадки при ремонтных работах, когда стрела опускается и ка 1 а 1 ОИ 1 аяся ойа принимает вертикальное положение,Предложенная конструкция устройства для ремонта и обслуживания блоков и механизмов, расположен;1 ых на качающейся стойке шагающих экскаваторов, устраняет этот нсдостаток,На фиг. 1 изображено предложенное устройство во время работы экскаватора; на фиг, 2 - то же, при опущенной стреле.Устройство состоит из рамы или Обоймы 1, подвешенной на оси 2 к кронштейну 3, закрепленному на...
Система совмещенного следящего управления
Номер патента: 132572
Опубликовано: 01.01.1960
Авторы: Беркман, Катюхин, Скворцов
МПК: E02F 3/28, E02F 9/20, E02F 9/22 ...
Метки: следящего, совмещенного

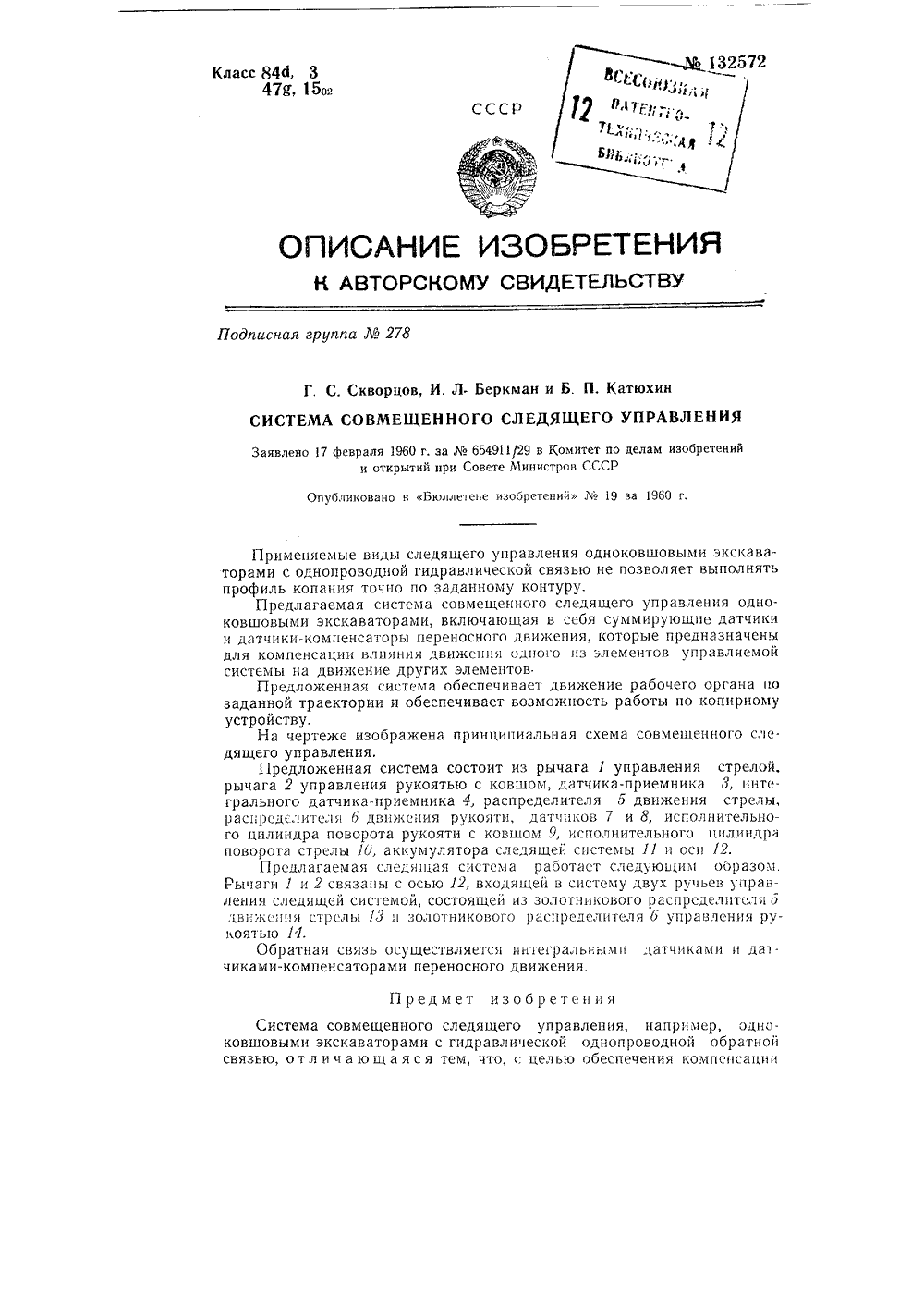

...контуру. Предлагаемая система совмещенного следящего ковшовыми экскаваторами, включающая в себя сумм и датчики-компенсаторы переносного движения, котор для компенсации влияния движения Одного нз элемен системы на движение других элементов Предложенная система обеспечивает движение ра заданной траектории и обеспечивает возможность рабо устройству. На чертеже изображе дящего управления,Предложенная система состоит из рычага 1 упр рычага 2 управления рукоятью с ковшом, датчика-пр грального датчика-приемника 4, распределителя 5 д распределителя 6 движения рукояти, датчиков 7 и 8 го цилиндра поворота рукояти с ковшом 9, исполните поворота стрелы 10, аккумулятора следящей системы 1 Предлагаемая следящая система работает следу Рычаги 1 и 2...
Ковш для обратной лопаты
Номер патента: 132573
Опубликовано: 01.01.1960
Автор: Федоров
...ширины ковша. Режущая кромка ковша очерчена в плане по радиусу кривизны, равному 0,6 - 0,7 ширины ковша. Это увеличивает жесткость ковша, обеспечивает косое резание с концентрацией давления па среднем участке режущей кромки и уменьшает сопротивление продвижению грунта в ковше при его наполнении. Снижение сопротивления копанию, наполнению и увеличение жесткости ковша позволяют облегчить его вес и уменьшить энергозатраты при разработке грунта,На чертеже изображен ковиях.Ковш состоит из полукругло озырька (режущей кромки) 2 с радиусом закругления Й я кромка 3 имеет радиус закругления 1 с=0,6 - 0,7 В. со срвыдвинутой вперед, что уменьшает усилие резания. ш в трех проекцго днища 1 и к=В 2, Режущаедней частью 4 Предмет изобретен Ковш для...
