296869

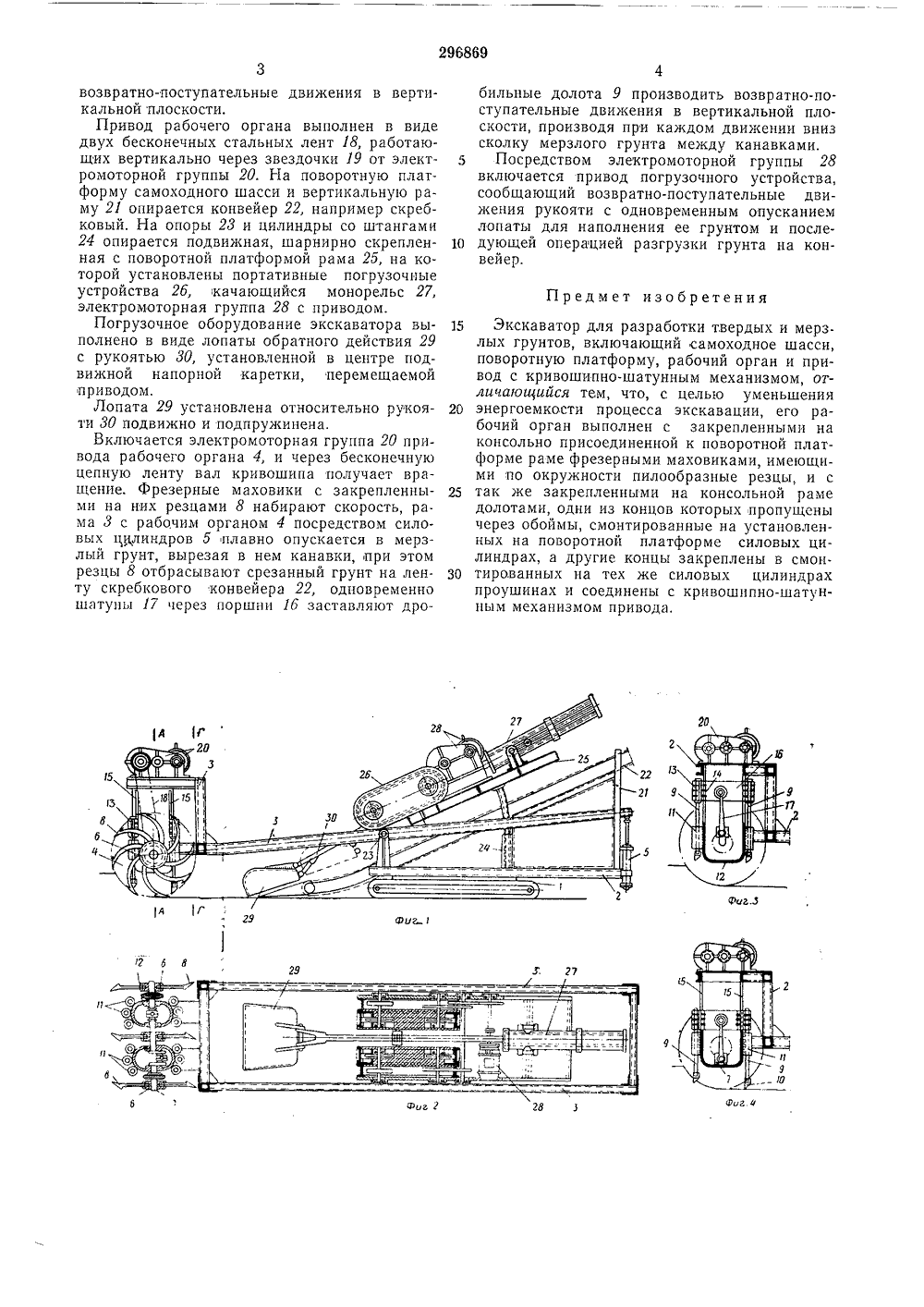

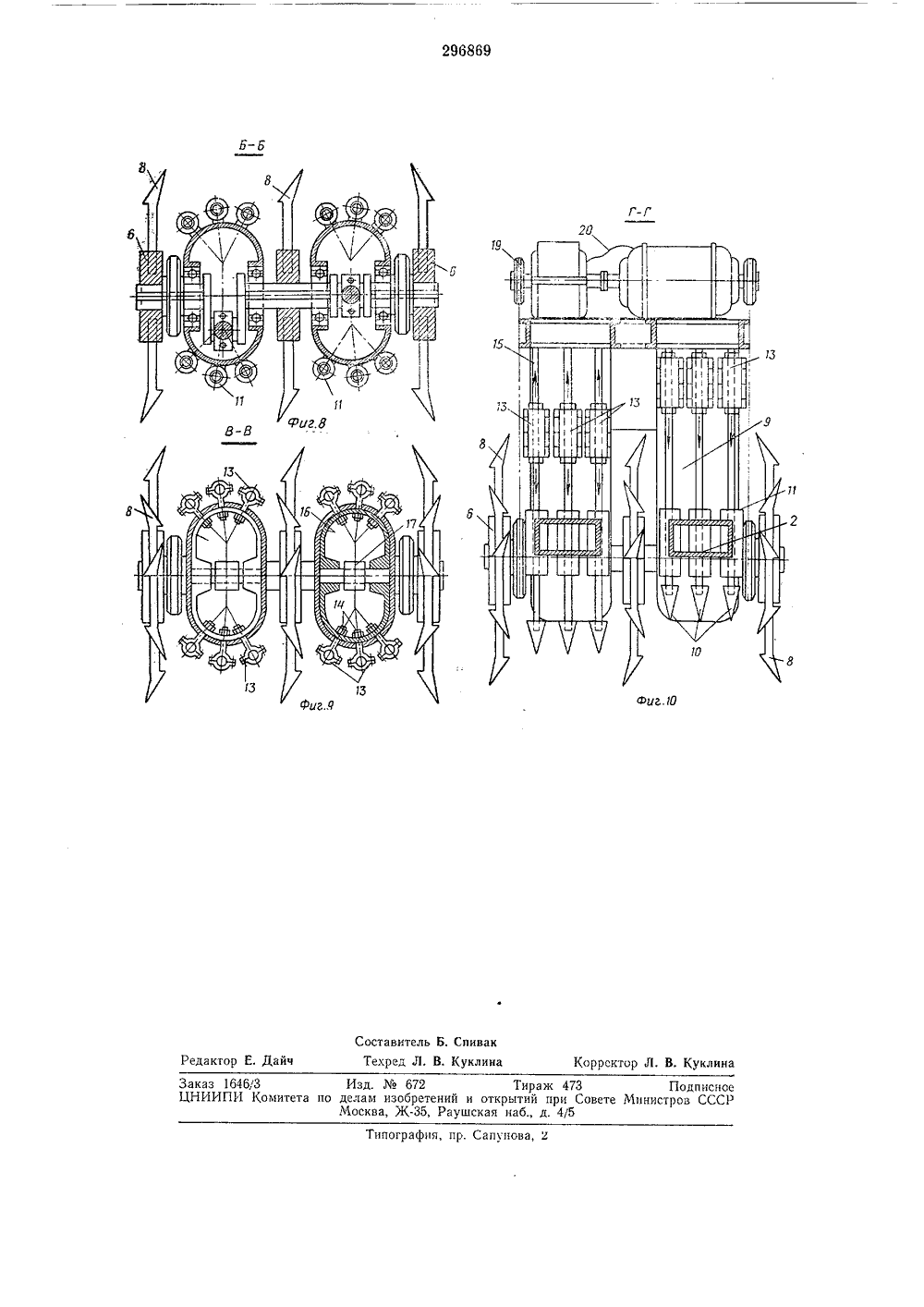

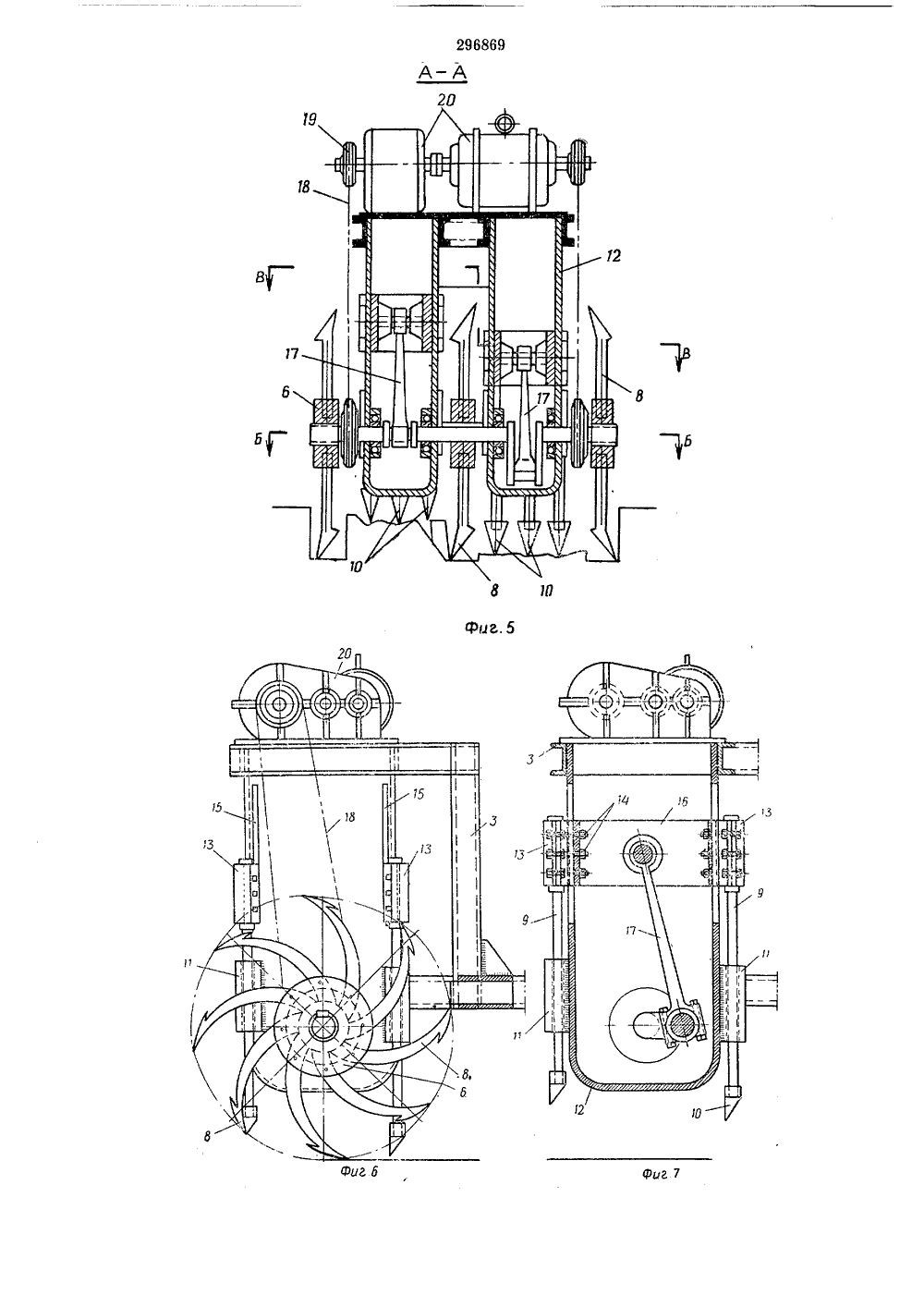

Соос Советских Соцналнстичесннх РессублниПриоритетОпубликовано Комитет по делам аобретеннй н отнрытн прн Совете Министров СССР.А, Попо явитель КСКАВАТОР 5; на фиг. 10 -9 - разрез по В - В на разрез по Г - Г на фиг. 1 Заявлено 12,И 1,1968 ( с присоединением заявки Известен экскаватор для разработки твердых и мерзлых грунтов, включающий самоходное шасси, поворотную платформу, рабочий орган и привод с кривошипно-шатунным механизмом, 5В описываемом экскаваторе с целью уменьшения энергоемкости процесса экскавации его рабочий орган выполнен с закрепленными на консольно присоединенной к поворотной платформе раме фрезерными маховиками, имею шими по окружности пилообразные резцы, и с долотами, одни из концов которых пропущены через обоймы, смонтированные на установленных на поворотной платформе силовых цилиндрах, а другие концы закреплены в смон тированных на тех же силовых цилиндрах проушинах и соединены с кривошипно-шатунным механизмом привода. На фиг. 1 представлен предлагаемый экска ватор, вид сбоку; на фиг. 2 - то же, в плане с частичным разрезом по рабочему органу и загрузочному устройству; на фиг. 3 - разрез по кривошипно-шатунному механизму с поршнем в верхнем положении; на фиг. 4 - разрез по 2 кривошипно-шатунному механизму с поршнем в нижнем положении; на фиг. 5 - разрез по А - А на фиг. 1; на фиг. 6 - рабочий орган с приводом; на фиг. 7 - узел крепления долот; на фиг. 8 - разрез по Б - Б на фиг. 5; на фиг. 3 Описываемый экскаватор для разработки твердых и мерзлых грунтов состоит из самоходного шасси 1 с поворотной платформой 2, на которой консольно установлена рама 3, в которую вмонтирован рабочий орган 4. Подьем и опускание рамы 3 осуществляется силовым цилиндром б, прикрепленными к поворотной платформе. Рабочий орган 4 выполнен с фрезерными маховиками б, установленными жестко на валу кривошипа 7, в каждый из маховиков встроены по окружности пилообразные резцы 8. Скалывающие элементы рабочего органа 4 выполнены в виде дробильных долот 9 в количестве двенадцати штук с трехгранными съемными наконечниками 10 из твердого сплава. Нижние концы дробильных долот пропущены через обоймы 11, смонтированные на силовых цилиндрах 12, установлен. ных на раме 3. Верхние концы дробильных до лот закреплены в проушинах 13, смонтированных на тех же силовых цилиндрах 12, и при помощи болтов 14, пропущенных через прорези 15 в силовых цилиндрах, прикреплены к поршням 1 б кривошипно-шатунного механизма привода рабочего органа, Шатуны 17, сидящие на валу кривошипа, заставляют поршень с дробильными долотами производитьвозвратно-поступательные движения в вертикальной плоскости.Привод рабочего органа выполнен в виде двух бесконечных стальных лент 18, работающих вертикально через звездочки 19 от электромоторной группы 20. На поворотную платформу самоходного шасси и вертикальную раму 21 опирается конвейер 22, например скребковый. На опоры 23 и цилиндры со штангами 24 опирается подвижная, шарнирно скрепленная с поворотной платформой рама 25, на которой установлены портативные погрузочные устройства 2 б, качающийся монорельс 27, электромоторная группа 28 с приводом.Погрузочное оборудование экскаватора выполнено в виде лопаты обратного действия 29 с рукоятью 30, установленной в центре подвижной напорной каретки, перемещаемой приводом.Лопата 29 установлена относительно рукояти 30 подвижно и подпружинена.Включается электромоторная группа 20 привода рабочего органа 4, и через бесконечную цепную ленту вал кривошипа получает вращение. Фрезерные маховики с закрепленными на них резцами 8 набирают скорость, рама 3 с рабочим органом 4 посредством силовых цилиндров б плавно опускается в мерзлый грунт, вырезая в нем канавки, при этом резцы 8 отбрасывают срезанный грунт на ленту скребкового конвейера 22, одновременно шатуны 17 через поршни 1 б заставляют дробильные долота 9 производить возвратно-поступательные движения в вертикальной плоскости, производя при каждом движении вниз сколку мерзлого грунта между канавками.5 Посредством элехтромоторной группы 28включается привод погрузочного устройства, сообщающий возвратно-поступательные движения рукояти с одновременным опусканием лопаты для наполнения ее грунтом и после дующей операцией разгрузки грунта на конвейер. Предмет изобретения15 Экскаватор для разработки твердых и мерзлых грунтов, включающий самоходное шасси,поворотную платформу, рабочий орган и привод с кривошипно-шатунным механизмом, отличающийся тем, что, с целью уменьшения20 энергоемкости процесса экскавации, его рабочий орган выполнен с закрепленными наконсольно присоединенной к поворотной платформе раме фрезерными маховиками, имеющими по окружности пилообразные резцы, и с25 так же закрепленными на консольной рамедолотами, одни из концов которых пропущенычерез обоймы, смонтированные на установленных на поворотной платформе силовых цилиндрах, а другие концы закреплены в смонЗ 0 тированных на тех же силовых цилиндрахпроушинах и соединены с кривошипно-шатунным механизмом привода,-в актор Е. Дайч Корректор Л. В. Куклин Заказ 1646,/3 Изд.672 Тираж 473ЦНИИПИ Комитета по делам изобретений и открытий при Совете МинистМосква, Ж, Раушская наб., д. 4/5 пографпя, пр. Сапунов оставител Техред Л Б, Спивак . Куклин писное СССР
