E02B 7/06 — земляные плотины; плотины из каменной наброски

Номер патента: 1167256

Опубликовано: 15.07.1985

Авторы: Балясников, Грешников, Ягин

МПК: E02B 7/06

Метки: местных, плотина

...устойчивость и трещиностойкость (1,Однако при строительстве указанных плотин зимой в районах с суровым климатом в противофильтрационном элементе образуются мерзлые зоны, которые долгое время не оттаивают и неконсолидируются.Наиболее близкая по технической сущности к изобретению является плотина из местных материалов. включающая противо- фильтрационный элемент в виде ядра с горизонтальными полостями, заполненными несвязным грунтом 2.Однако в районах с суровым климатом такая конструкция плотины не обеспечивает консолидации грунта противофильтрационного элемента в процессе строительства, потому что зоны ядра, возводимые в зимний период, имеют отрицательную температуру, полости из несвязного грунта и сообщающаяся с ними труба перемерзают и...

Номер патента: 1167257

Опубликовано: 15.07.1985

Авторы: Булатов, Маркевич, Телешев, Хватов

МПК: E02B 7/06

Метки: грунтовая, плотина

...сечения.Цель изобретения, - снижение трудозатрат по возведению сооружения.Поставленная цель достигается тем, что в грунтовой плотине центральная зона состоит из грунта оптимальной плотности, а боковые стороны трапеции образованы линиями, проведенными через края гребня под углом к вертикали, равным углу внутреннего трения грунта, при этом боковые упорные призмы выполнены из неуплотненного грунта.На чертеже показана конструкция предлагаемой однородной плотины из связного или несвязного грунта.Плотина состоит из центральной послойно уплотняемой зоны 1 и неуплотняемых упорных призм 2.При возведении однородной грунтовой плотины послойная отсыпка (с уплотнением грунта до заданной постоянной или переменной по высоте плотности)...

Номер патента: 1168653

Опубликовано: 23.07.1985

Авторы: Гальчинский, Петроченко

МПК: E02B 7/06

Метки: грунтовая, дамба, противофильтрационным, ядром

...пленочными диафрагмами 4 и 5Пленочные диафрагмы 4 и 5 состоят иэ секций 6, Секции 6, образуют нахлесты 7, заполненные 25 водопроницаемым грунтом, составляющим тело дамбы 1. В местах нахлестов вьппе расположенная секция 6 смещена относительно ниже расположенной секции 6 к центру противофильтрацион-З 0 ного ядра 3. Верхняя секция 6 для диафрагм 4 и 5 является общей.Устройство работает следующим образом.После окончания строительства дамбы 1 водоем, огражденный дамбой 1, наполняют водой. При этом со стороны верхнего бьефа дамбы 1 (на чертеже левая сторона дамбы 1) образуется уровень 8 воды. Вода смачивает грунт левой половины дамбы 1 и образует в местах нахлеста 7 секций 6 фильтрационные потоки 9. Фильтрационные потоки 9, вдигаясь по левой...

Номер патента: 1174520

Опубликовано: 23.08.1985

Авторы: Абелишвили, Гелуташвили, Тевзадзе

МПК: E02B 7/06

Метки: грунтов, мелкозернистых, плотина

...и водохранилищ оросительных систем, подверженных частым измене 5 ниям напора,Цель изобретения - повышение надежности и долговечности плотины путем повышения статической устойчивости верховой призмы плотины от разрушающих гидро 10 динамических нагрузок и технологичности ее возведения.На фиг. 1 изображена конструкция плотины, поперечный разрез; на фиг. 2 - деталь конструкции пористой плиты. 15Земляная плотина (фиг. 1) состоит из верховой 1 и низовой 2 призм. В теле плотины со стороны верхового бьефа и на верховом откосе уложены дренажные прослойки 3 и 4, выполненные из сборных пористых 20 плит. Дренажная прослойка 3 присоединена своим нижним концом к водоотводящему коллектору 5. Дренажная прослойка 4 в целях обеспечения устойчивости...

Номер патента: 1176015

Опубликовано: 30.08.1985

Авторы: Осадчук, Свашенко

МПК: E02B 7/06

Метки: грунтовых, плотина

...имеющими уклон в сторону центральной зоны 1. Пластовые дренажи 3 расположены на водоупорных слоях 4, выполняемых из глинистых, полимерных или 20других материалов. Поверхность водоупорных слоев 4 наклонена в сторонуцентральной зоны 1 плотины под углом,тангенс которого обратно пропорционален коэффициенту трения грунта 25верховой призмы по мокрой поверхностиводоупорного слоя. На верховой. грани центральной зоны 1 расположенадрена - коллектор, состоящая, например из крутонаклонного пластового щдренажа 5 и трубчатой дрены 6, соединенной с верхним бьефом водовыпусками 7, расположенными ниже минимального уровня воды верхнего бьефа.Предлагаемая: плотина работаетследующим образом.35При быстром опорожненииводохранилища происходит отток...

Номер патента: 1177410

Опубликовано: 07.09.1985

Авторы: Ларина, Пантелеев, Саратов

МПК: E02B 7/06

Метки: возведения, намывных, сооружений

...и образуя террасу, мьва слоев указанают по периметру е пормированияС:ис РЕЧНЫИ раярЕЗ, НЛ (рй, ) - ТО ТО ЬГ с план ,( - Рслкои 5 покллано )аСТВ., с)11 Н):, 1 сс Ь ,1 Ь) -и О() 1 1 1 С Н (3 С И 51Л С ТПэ С :Л(1); Ц Ц И: .1 СР)Сс.Уэ Л 13(сС:13 ЦИС )с)ГТ)1и150)ЬПе ТРИ )Т П(СТай))Тс " .) -ПЕ 1) п 3)Т ), 1 с)1( нл)ы)сл )сР 1(сС ОЯ МЛ ТС. ЭИ 313 сс(: 3 РСТИ 1;1 )(;с с;1,ние по спирали нс то:)ьк(1 и с;:с.;1:НЛМЫТОО СОя, Н И 1 :рс:;С С13.с 1(МО)3 ПОТ Г. Оор)СС.Н 1( "Грр с)И; ,УГТЛНсЛН)ТИ)3 ЛЮТ 13 КОН 1 С 33 ОИ ТС РР(.СЫ (ТЕНК 5И:)НО 31 э ПО; ЛЮ) Пс )ЬПЯ Н ЛМЫ)3 Л С С.Т 5 ЮЦЕ,сс.1) Я с,ТсР ,-Л в ОСЛЕОНс)ТЕ)1110(. Г) ) с)Л;,сс 1 МЫБ" 1)Е Г)э(. 0 Э ЧСТТ)3(РТС)1 ОС,) ЕТУ)ЦЬТХ С. ;ОСД)1;1 Т; И сИ "ЛК).М,)бр(13М );1 Л ".Лске С)мб и) с...

Номер патента: 1178833

Опубликовано: 15.09.1985

Автор: Ландау

МПК: E02B 7/06

Метки: местных, плотина

...чертеже изображена плотина из местных материалов, поперечный разрез. 10Плоские железобетонньге элементы 1 расположены по высоте каждой из упорных верховой 2 и низовой 3 призм в плоскости арочных ферм 4. Указанные элементы 1 тибкосоединены с арочными фермами 4 и ориентированы в сторону каждого из откосов.Кроме того, элементы 1 состоят из отдельных гибко связанных между собой частей 5.Плотина работает следующим образом,При сейсмических нагрузках на участках 2 Оплотины со стороны откосов за пределамивлияния железобетонных ферм арочного очертания инерционные силы, накладываясь на статические нагрузки от собственного веса грун.та, стремятся вызвать остаточные перемещения грунта, Армируюшие плоские желеэобетон,ньге элементы 1 при этом...

Номер патента: 1178834

Опубликовано: 15.09.1985

Авторы: Голубев, Ищук, Ливицкий, Меламут

МПК: E02B 7/06

Метки: возведения, намывных, сооружений

...наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Изобретение относится к способам возве. дения намывных земляных сооружений с противофильтрационным ядром или экраном, в частности плотин и дамб из песчано.гравелис. тых грунтов, 5Целью изобретения являетсяповышение на. дежности сооружения за счет улучшения рас. кладки грунта при намыве и упрощение производства работ,На чертеже изображена схема намыва со оружения, план.Сущность изобретения поясняется следующим образом.На участке намыва сооружения устраивают сбросные колодцы 1 и дамбы обвалования 2. 5 После этого соединяют распределительные пульпопроводы 3 с магистральным пульпопроводом 4 в узле 5, подающем гравелистый грунт от земснаряда, причем распределительные...

Номер патента: 1182106

Опубликовано: 30.09.1985

Авторы: Захарова, Корчевский, Котлярова, Малюта, Недрига, Покровский

МПК: E02B 1/00, E02B 7/06

Метки: водонепроницаемости, каменнонабросной, плотины, повышения

...концентрацией0,55-0,75%. Меньшее значение объемной концентрации назначают при скоростях движения воды в порах камен ной наброски, не превышающих 1,О,5 см/с, среднее значение - при скоростях, изменяющихся в диапазоне 1,5 - 3 см/с, и большее - при значениях скоростей, превышающих 3 см/с.После этого подают пульпу в плавучиепульпопроводы и осуществляют процессзамыва с одновременной подачей сжатого воздуха в перфорированные трубопроводы. При этом обеспечиваетсяперемешивание суспензии мелкозернистого грунта по всей глубине воды ипредотвращается образование малопроницаемого слоя на поверхностиверхового откоса,После достижения необходимой водонепроницаемости плотины во времясработки уровня воды ниже зоны, ограниченнэй длинойверхового...

Номер патента: 1182109

Опубликовано: 30.09.1985

Авторы: Белик, Дидович, Захаров, Недрига

МПК: E02B 7/06

Метки: вещества, влажных, вредные, отходов, производств, промышленных, складирования, содержащих, сооружение

...равный или меньший угла естественного откоса отсыпаемых без уплотнения отходов, расположены слои 6 с повышенной проницаемостью, коэффици ент Фильтрации материала которых К . больше ЕВ. Эти слои соединены с защитной грунтовой отсыпкой на экране, а в месте их присоединения к ней размещены дрены-коллекторы 7, Дрены коллекторы. 7 могут быть подключены к системе оборотного водоснабжения, ливневой канализации или к системам для специального технологического использования (не показано).55Причем толщина слоев повышенной проницаемости в любом сечении определяется зависимостью) .с 5 Кгде Ь - толщина слоя повышеннойпроницаемости в расчетном сечении, м; л - удельный расход жидкости в расчетном сечении слоя, м/сут; Кскоэффициент Аильтрации...

Номер патента: 1184889

Опубликовано: 15.10.1985

Авторы: Антипкин, Викторов, Ищук, Меламут, Новожилов, Триандафилов, Филимонов

МПК: E02B 7/06

Метки: возведения, намывных, сооружений

...На фиг. 1 представлено намываемое сооружение, продольный разрез; на фиг. 2 - участок намыва, вид сверху. 15Способ осуществляется следующим образом. В соответствии с проектными размерами сооружения устраивают дамбы 1 обвалования и сбросные колодцы 2. После этого устанавливают начальные звенья основного пульпопровода 3 по намытому грунту упорных призм 4 вдоль дамб 1 обвалования. Дополнительный пульпопровод 5 диаметром 150 мм размещают на границе упорной 25 призмы 4 и переходной зоны 6 сооружения, размеры которых рассчитывают из условия статической и фильтрационной устойчивости плотины. Дополнительный пульпопровод 5 устанавливают на низких опорах 7 высотой 1 - 2 м и соединяют его с основным пуль попроводом 3 в узле 8, который...

Номер патента: 1191511

Опубликовано: 15.11.1985

Автор: Малаханов

МПК: E02B 7/06

Метки: грунтовая, плотина

...в сторону верхнего бьефа так, что расстояние между верховым откосом плотины и,о"суммарная толщина переходных зон и крепления гребня над верхней частьюпротивофильтрационногоустройства.5 Разность отметок гребня, которыеопределены по СНиП П-73 и по указанной формуле, учитывающей данноетехническое решение, может достигатьнесколько метровНа чертеже пункти- О ром показан профиль плотины при определении отметки гребня по формуламСНиП П=53-73.В процессе работы плотины допускается возможность выхода волны на 5 гребень, защищенный неразмываемымкамнем. Отвод фильтрующейся воды через гребень осуществляется по верхней части противофильтрационногоустройства и низовой призме тела 20 плотины.Применение данной конструкциигрунтовой плотины позволяет...

Номер патента: 1191512

Опубликовано: 15.11.1985

Авторы: Карандаев, Козин, Пеняскин, Степанов

МПК: E02B 7/06

Метки: намыва, преимущественно, сооружений, узкопрофильных

...) грунтопровода 4, укладываемого петлеобразно по намытой части дамбы с тем, чтобы обеспечить намыв дамбы с нескольких стоянок подъемно-транспортного механизма 3. После того, как вся слабина петли 35 эластичного грунтопровода 4 будет выбрана, намыв прекращается и между магистральным трубопроводом 1 и гибким звеном вставляются звенья стальных труб на быстроразъемных соедине ниях с тем, чтобы обеспечить петле- образную укладку трубопровода. Затем намыв возобновляется.Длина гибкого звена 4 зависит от величины его диаметра ( т.е. от погон-ф 5 ного веса в наполненном состоянии ) напора землесоса и усилия механизма 3.От гибкого звена 4 трубопровод 1 подвешивается снизу механизма 3 и 50 посредством шарнира ( или шлангового соединения )...

Номер патента: 1191513

Опубликовано: 15.11.1985

Авторы: Ерахтин, Кобозов

МПК: E02B 3/16, E02B 7/06

Метки: грунтовых, плотина

...4/ ППП "Патент", г. Ужгород, ул.Проектная ил Изобретение относится к гидротехническому строительству и касается возведения противофильтрационных диафрагм.Целью изобретения является повы шение надежности плотины и снижение трудоемкости ее возведения.На фиг. 1 представлена плотина с диафрагмой в разрезе; на фиг. 2 - диафрагма в плане. гоПлотина состоит из упорных каменных призм 1, переходных слоев несвязного, преимущественно гравийно-песчаного грунта 2 и диафрагмы, выполненной из нескольких независимых 5 ярусов ячеек 3 из металлического шпунта. Ячейки 3 образованы наружными стенками 4 и внутренними вертикальными перегородками 5, не доходящими примерно на 1,0 м до верхнего 20 и нижнего концов стенок 4 и заполненных несвязным грунтом....

Номер патента: 1193222

Опубликовано: 23.11.1985

Авторы: Белан, Павчич

МПК: E02B 7/06

Метки: глинистого, грунта, деформациях, монолитности, плотины, плотности, сохранения, ядра

...г.ужгород, ул.Проектная, 4 Изобретение .относится к гидротехнике, в частности к способам сохранения и контроля монолитности и плотности лротивофильтрационного элемента плотины (ядра), выполненного из связного грунта, и является усовершенствованием известного способа по авт.св. У 819252.Цель изобретения в , повышение надежности сооружения,На фиг, 1 представлен поперечный разрез по грунтовому сооружению; на фиг, 2 - разрез А-А на фиг. 1.Способ осуществляют следующим образом.На берегах в створе воздушного сооружения устанавливают резервуары 1из которых проводят систему труб 2, пересекающих полости с кольматирующим грунтом. При этом полость с кольматирующим грунтом разбивают грунтовыми перемычками 3 из связного грунта на определенные...

Номер патента: 1193223

Опубликовано: 23.11.1985

Авторы: Иващенко, Лятхер, Натариус

МПК: E02B 7/06

Метки: воздействии, грунтовых, защиты, плотин, разрушения, сейсмическом

...возможность разжижения грунта, приводящего к 45 потере устойчивости сооружения или его части, Контроль степеки аэрирования водонасыщенного грунтового массива осуществляется замером скорости продольных волн в нем, резко 50 возрастающей при снижении содержания воздуха ниже 5-37. При снижении содержания воздуха ниже заданного (5-103) производится его подкачка.Количество подаваемого для аэра ции воздуха и конфигурация системы водоводов определяется конструктивными особенностями сооружения, его высотой и интенсивностью возможногосейсмического воздействия, сейсмической балльностью,Так, для плотины с центральнымядром высотой уровня воды ц, заложением верхового откоса Ф и пористостью .грунта П при предельнойстепени аэрирования в 107 объем...

Номер патента: 1198149

Опубликовано: 15.12.1985

Авторы: Вельчев, Миронов, Трофимов, Чудинов

МПК: E02B 7/06

Метки: намыва, сооружений, узкопрофильных

...- снижение трудоемкости и повышение устойчивости сооружения.На чертеже изображено намываемое узкопрофильное сооружение, поперечныи раз 10рез,Способ реализуется следующим образом.На слабое. основание 1, например торфяное, вдоль оси возводимого сооружениярасстилают водопроницаемое мягкое полотнище 2, например нетканый синтетическийматериал типа дорнит. Ширину полотнавыбирают больше ширины возводимого грунтового сооружения у его основания с учетомвысоты намываемой насыпи. Далее на расстоянии ширины проезжей части вдоль-20трассовой дороги на проектной высоте устраивают на стойках тросовые растяжки 3,параллельные оси возводимого сооружения.Боковые стороны мягкого водопроницаемогополотнища закрепляют на этих растяжках.После этого...

Номер патента: 1199862

Опубликовано: 23.12.1985

Авторы: Камский, Лутовинов, Равинский

МПК: E02B 7/06, E02D 17/18

Метки: возведения, грунте, оснований, слабом

...сооружений за счетполного извлечения слоя слабогогрунта мощноетью более 2 м.Сйософ,с,существляется следующимф,ббразом.Намывают песчаный слой (подушку), , рапример, па пионерно-торцовой схеме 1 на всю территорию или на отдельныеучастки, где основакие формируют впервую очередь. Мощность подушки определяют из расчета, чтобы она, взависимости от удельной нагрузкина грунт выемочного и транспортногооборудования, обеспечила их нормальную работу. При этом намытая подушка обжимает торфяную толщу, повышаянесущую способность территории,предназначенной для разработки.Экскаваторы разрабатывают торфянуютолщу, находясь на ее поверхности.Вследствие частичного ее уплотнения и обезвоживания условия разработки и транспорта грунта эначйтельно...

Номер патента: 1201398

Опубликовано: 30.12.1985

Авторы: Рубинштейн, Швецов

МПК: E02B 7/06

Метки: плотина

...на фиг.1,Плотина включает упорную призму 151, выполненную из крупнообломочногогрунта, и размещенные внутри неес шагом 22-25 м бетонные контрфорсы 2, между которыми расположенысекции экрана 3, образующие напорную 20грань плотины. Каждая секция экрана 3 выполнена в виде элементадвутаврового сечения, который заделан полками в контрфорсы 2 и образует совместно с последними две вертикальйые полости 4 в каждой секцииплотины.При необходимости в случаях, определяемых расчетами и исследования"ми, в углах полостей 4 устраивают Зовуты 5. Швы между элементами 3 иконтрфорсами 2 снабжены уплотняющими шпонками (не показаны) и принеобходимости цементируются. С низовой стороны к низовым полкам секции экрана 3 примыкают столбчатыемассивы 6 из...

Номер патента: 1204670

Опубликовано: 15.01.1986

Автор: Агуреев

МПК: E02B 7/06

Метки: гидротехнических, грунтовых, непрерывно-поточного, сооружений, строительства

...осуществляется в следующей последовател ьн ости.Кусковой и сыпучий материал (фиг. 1) многоприводным конвейером 1 по бортам плотины 2 через туннельные порталы 3подают на ферму вантового перехода (моста) 4, оборудованную конвейером на передвижных тяговых роликоопорах 5 (фиг. 2 и 3), с которых материал сбрасывак)т посредством наклона грузовой ветви. Грузскатывается на приемные устройства подвиж -5 1 О15 2025 зо35 ных разгружателей и ускорителей 6 выброса. 40 С ускорителя выброса разнофракционный камень раскладывается в виде параллельного ряда отвалов 7 - 11 поперек ложа плотины сплошными равномерно сегрегированны -ми слоями до конструктивного профиля 12 плотины. Все ряды отвалов набрасывают на подготовленное ложе плотины 2 и пробивают...

Номер патента: 1204671

Опубликовано: 15.01.1986

Авторы: Абашкина, Бородавко

МПК: E02B 7/06

Метки: намыва, хвостохранилищ

...3 ионерцой дамбы 1 устраивают Вторичццс дамбы 2 обвалования и переукладц)якт ца цих распределительный цульповод 8с пульповыпусками 4 и продолжают олцос гор(иний цамыв сооружения. Упор)укг призму 5 ло расчетной границы 6 цамывают изнаиболее крупных видов хвостов. При такомнамыве упорную призму 5 и весь вср:совойоткос 7 формируют со средним уклоном),. Поссе формирования Верховоо откоса 73 е мсцсе чем на ширину ). упорной нриз.х ь 5 ведут цамыв в подпором верхового откоса 7 упорной призмы 5. Для этоппроизводят дополнительный выпуск пульпыца верховом откосе 7 цамываемого сооругке;ия цз дополнительных г,льповцпусков 8 и;амцвают подпорную призму 9. РасстояниеВ) От бРОВки ВИСИнего Откосс 1 тОРич нослямбц 2 ло мест дополнительного выпуска3)...

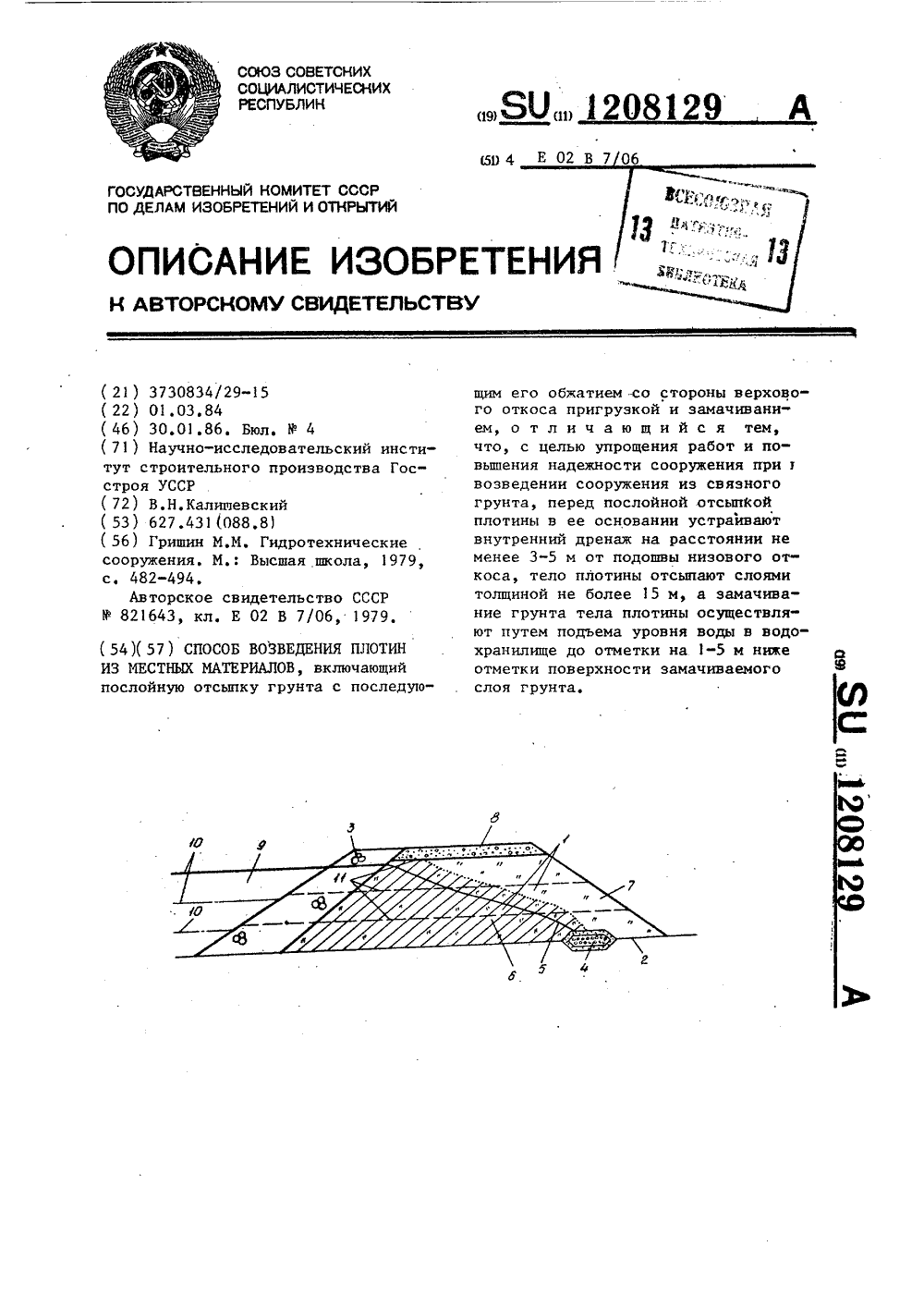

Номер патента: 1208129

Опубликовано: 30.01.1986

Автор: Калишевский

МПК: E02B 7/06

Метки: возведения, местных, плотин

...отсыпанного в тело плотины связного грунта на ее гребне устанавливают пригрузку 8 из неразмокающего в воде материала высотой1-5 м. Для создания более значитель- Зоного давления на уплотняемый грунтс целью повышения его плотностиэта пригрузка может быть замененапригрузкой в виде отвала грунта изполезных выемок или вскрышных породкарьеров полезных ископаемых высотойот 5 до 30 м.Способ осуществляют следующим образом.Сначала с основания 2 плотины удаляют растительный грунт и устраивают в ее нижнем клине внутреннийдренаж 4 на расстоянии не менее 5 мот подошвы низового откоса при отсыпке плотины и соответственно не мейее4 и 3 м при ее отсыпке из суглинкаили супеси. Эти работы выполняюттрадиционным способом. Затем производят...

Номер патента: 1209751

Опубликовано: 07.02.1986

Авторы: Здобнина, Пименов, Рощупкин

МПК: E02B 7/06

Метки: водоеме, грунта, складирования

...3 пульпы извес гной конструкции. К раэдслителю 3 пульпы присоединяют патрубок 4 для потока грун"тонасьпценной пульпы, Свободный торец гибкого шланга 5 отводят кгранице участка складирования,противолежащей границе с водосливной трубой 7, и закрепляют в такомположении (на фиг.1 и 3 фиксациясвободного торца шланга 5-не показана). К разделителю 3 пульпы присоединяют патрубок 6 для разубоженногопотока пульпы, Фиксируют его положение опорами 16. Пульпосливной торецпатрубка 6 размещают над оголовком8 водосливной трубы 7.После монтажа устройства и егоопробывания включают в работу земснаряд и подают по напорному пульпопроводу 2 пульпу. Она сливается иэпульпосливного торца напорногопульпопровода 2 в разделитель 3 пульпы....

Номер патента: 1209752

Опубликовано: 07.02.1986

Авторы: Лавроненко, Ливицкий, Меламут, Порицкий, Фрейдин, Шкундин

МПК: E02B 7/06

Метки: возведения, грунтов, каменистых, сооружений

...1Изобретение относится к гидротехническому строительству, а именно к способам возведения гидротехнических сооружений из каменистых грунтов, преимущественно галечниковых в горных и предгорных районах страны.Цель изобретения - повышение. надежности сооружения и снижение трудозатратНа Фиг,1 и 2 показана схема возведения сооружения из каменистых грунтов.Способ осуществляют следующим образом.Перед началом на карту 1 намыва от подающего пульпопровода 2 поперек оси сооружения 3 прокладывают магистральный пульпопровод 4, При намыве к магистральному пульпопроводу 4 в направлении к оси сооружения 3 последовательно подключают распределительный пульпопровод 5; Подачу галечникового грунта осуществляют напорным потоком воды, а распределение его по...

Номер патента: 1209753

Опубликовано: 07.02.1986

Авторы: Ищук, Ливицкий, Меламут

МПК: E02B 7/06

Метки: грунтов, местных, намыва, сооружений

...3 на каждом иэ торцов его, причем внутри соединения патрубковустановлен шиберный затвор 4, шарнирно прикрепленный к его верхней полке 5. Устройство с помощьюбыстроразъемных соединений б 25подключается к пульпопроводу 7.Намыв с помощью устройства Осу -ществляют следующим образом.Перед началом намыва прокпадывяют пульпопровод 7, состоящийиз распределительных труб с быстроразъемными соединениями б. Попульпопроводу 7 на место намыва подают галечниковую смесь. Из торцапульпопровода 7 намывяют часть осе 35вого конуса 8. Затем, не прерываянамыв, с помощью крана-трубоукпадчика под углом к торцу пульпопровода 7 подключают распределитель/53 2Т-Образной формы. При подключении расп 1)еДелителя 1 шиберньЙ 3 Ятвор 4, размещенный внутри ряструбного...

Номер патента: 1209754

Опубликовано: 07.02.1986

Автор: Богославчик

МПК: E02B 7/06

Метки: водосбросное, сооружение

...чем у основных подпорных сооружений. Оно включает плиты 1, опирающиеся с двухсторон на бетонные устои 2 и прикрепленные к ним в местах опирания, игрунтовую вставку 3, уложенную набетонный фпютбет 4 между бетонны-.ми устоями 2.Водосбросное сооружение работает следующим образом. 25В обычных условиях эксплуатациионо выполняет роль подпорного сооружения и работает как грунтоваяплотина, Плитызащищают откосот воздействия волн, льда и др,т.е, выполняют роль креппения откоса.При большом паводке, когда пропускная способность основного водосброса становится недостаточной, уровень35воды в верхнем бъефе повышается, происходит перелив через грунтовую встав.ку 3 и ее разрушение до ограниченных Фпютбетом 4 и бетбнными устоя 7 г 4 2ми 2 пределов,...

Номер патента: 1209755

Опубликовано: 07.02.1986

Авторы: Докучаев, Дубинчик, Карпов, Омаров, Осадчий, Савченков

МПК: E02B 1/00, E02B 7/06

Метки: перекрытия, реки, русла

...поперечный разрез; на фиг.б - та же,после закрытия прорана второго этапа перекрытия, разрез; на фиг.7разрез Б-Б на фиг.б; на фиг.8 -русло реки при наличии перегораживающей стенки, поперечный разрез;ка фиг.9 - разрез В-В на фиг.8.Способ перекрытия осуществляютв две очереди.Вначале производят пионерную отсыпку нижней части банкета перекрытия - низкого банкета 1 изкрупноблочного материала, напримербетонитав, с обоих берегов примернодо середины реки или с одного берега до противоположного, у которогообразуется проран 2, закрываемыйтаким же материалом.Такая наброска крупноблочногоматериала создает сильно праницаемое тело низкого банкета 1, черезкоторое проходит значительнаячасть строительнега расхода рем,при этом в нодоотводящее...

Номер патента: 1211382

Опубликовано: 15.02.1986

Авторы: Аладинский, Лисицин, Сафонов, Седов

МПК: E02B 7/06, E02D 3/02

Метки: возведения, земляных, насыпных, плотин, сооружений, типа

...уплотнением, при этом фв качестве несвязных грунтов дляпризм обвалования используют песчаные и песчано-гравийные грунты.каз 618/36 ВНИИПИ по де 113035, Маж 642 Подписное ого комитета СССР ий и открытий Раушская наб. сударствен м изобрете ква, Ж,д. 4/ илиал ППП Патент, г. Ужгород, ул, Проектная,Изобретение относится к гидротех-ническому строительству и касаетсявозведения земляных насыпных сооружений, преимущественно плотин.Цель изобретения - снижение трудо- и материалоемкости работ привоЗведении насыпных сооружений,преимущественно из суглинистых грун-.тов,На фиг. 1 изображена схема отсыпки сооружения по предлагаемомуспособу; на фиг 2 - фрагмент сооружения, возводимого по предлагаемому способу.Предлагаемый способ осуществляют следующим...

Номер патента: 1211384

Опубликовано: 15.02.1986

Авторы: Иванов, Кошкин, Мельников, Овдиенко

МПК: E02B 7/06

Метки: плотина

...плотин.На фиг.1 изображена плотина, поперечный разрез (разрез,А-А нафиг. 2); на фиг. 2 в то же, продольный разрез; на фиг. 3 - гидроузел,план (начало строительства).Плотина из местных материаловвключает призму из каменной наброски1, напорный бетонный элемент 2, противофильтрационную диафрагму 3, временный глубинный водосброс 4, рассчитанный на пропуск меженных расходов,строительные туннели 5.В начале строительства русло рекипоочередно, сначала с одного берега,затем с другого (на половину русла)перекрывают временными низконапорными перемычками 6 и 7, под защитойкоторых в котловане сооружают напорный бетонный элемент 2 с временнымглубинным водосбросом 4. Одновременно с этим для пропуска строительныхрасходов во втором периоде...

Номер патента: 1213119

Опубликовано: 23.02.1986

Автор: Сивко

МПК: E02B 7/06

Метки: возведения, грунтовых, плотины

...осуществляют следующим образом,Сначала производят образование насыпи 1 на полную высоту Я путем отсыпки горной массы пионерным способом. Однако при этом неизбежно происходит сегрегация, т. е. рассортировка горной массы по крупности: более крупные отдельности укладываютсявнизу насыпи, мелкие фракции сосредотачиваются в ееверхней части, Этообъясняется 1 ем, что явление сегрегации приводит к увеличению пористости в нижней части насыпи и значительному ее уменьшению в верхнейчасти, Используя это явление послевыполнения насыпи на полную высоту,производят съем верхней части 2 насыпи на 1/3 ее высоты 1-1.Снятый с верхней трети насыпигрунт (мелкая горная масса) увозятили перемещают на откосы 3 насыпи.При перемещении на откосах...
