Натариус

Номер патента: 1470149

Опубликовано: 27.05.1999

Авторы: Авдонин, Грузов, Натариус, Подольный

МПК: H02M 5/22

Метки: непосредственным, преобразователем, цифрового, частоты

Способ цифрового управления непосредственным преобразователем частоты, заключающийся в том, что задают код а, эквивалентный частоте выходного напряжения, и преобразуют этот код в шесть прямоугольных импульсных последовательностей PAa, PAb, PAc, PKa, PKb, PKc с частотой, эквивалентной коду ai длительностью импульсов и взаимным сдвигом /3 по частоте выходного напряжения, задают код bi и формируют импульсные последовательности U

Номер патента: 1493061

Опубликовано: 20.05.1999

Авторы: Авдонин, Гращенков, Грузов, Лебедев, Натариус

МПК: H02P 6/00

Метки: вентильный, электропривод

Вентильный электропривод, содержащий синхронный электродвигатель, якорная обмотка которого подключена к выходам транзисторного преобразователя частоты, силовые входы которого подключены к источнику питания, а управляющие входы подключены к выходам модулятора с модулирующим входом, входы синхронизации которого подключены к выходам логического формирователя-распределителя, три основных входа которого подключены к трем основным выходам датчика положения ротора, датчик тока, задатчик тока, двухвходовый компаратор, отличающийся тем, что, с целью повышения энергетических показателей и расширения диапазона регулирования скорости путем формирования фазовых токов на 180-градусных интервалах...

Номер патента: 1767688

Опубликовано: 07.10.1992

Авторы: Грузов, Натариус

МПК: H02P 6/02

Метки: вентильный, электропривод

...на информационных входах регистра памяти 4 (выходные сигналы логического переключателя 14) уже изменилось, первым же импульсом ГТИ 6 через логический элемент И 9 оно фиксируется в регистре памяти 4, изменение сигналов на его выходе Р 1 - РЗ вызывает формирование короткого импульса. на выходе формирователя 12, запуск таймера 7 и прекращение прохождения импульсов ГТИ 6 через логический элемент И 9, При этом по окончании импульса таймера 7 на выход элемента И 9 проходит только один импульс ГТИ 6, а вентильный электропривод работает в синхронном режиме, когда моменты переключения гранзисторов коммутатора 2 отстают по фазе от Р 13 в этом режиме опережают импульсы соответствующих моментов йзменения сиг- Р 12, состояние сигналов СЗ, С 2, С...

Номер патента: 1747593

Опубликовано: 15.07.1992

Автор: Натариус

МПК: E02B 3/16, E02B 7/06

Метки: грунтовых, плотина

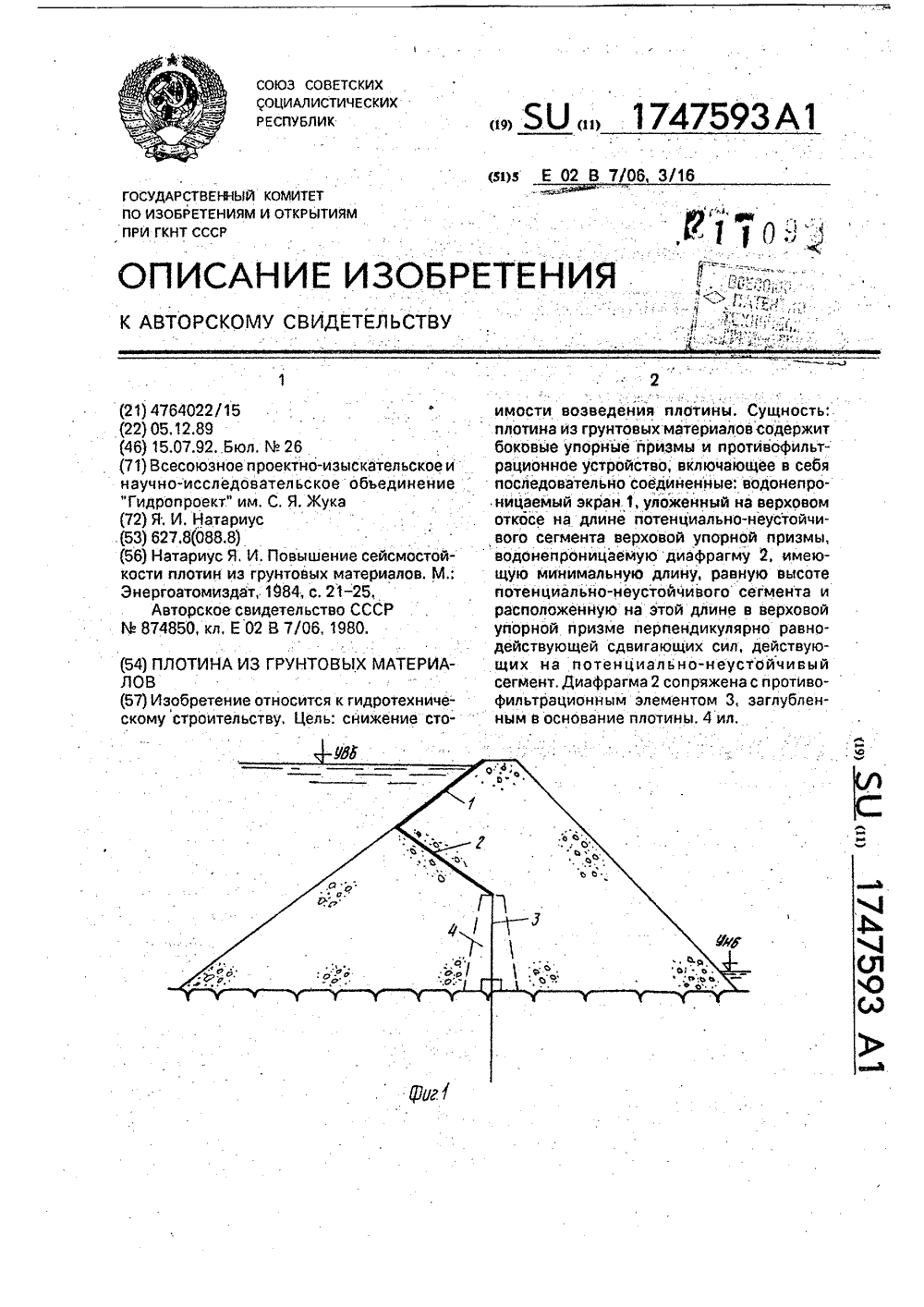

...длина 12 диафрагмы 2 должна быть равна высоте Н сегмента, Угол наклона ди 10 15 20 афрагмы 2 к вертикали определяется, исходя из следующего, Проводя касательную к кривой скольжения в точке А - точке пересечения с ней соответствующего радиуса В, как это показано на Фиг. 3, проведенного через центр масс потенциально неустойчивого сегмента, получаем угол наклона этой касательной к горизонту а. Равнодействующая сдвигающих статических сил Т также будет направлена к горизонту под углом а,В случае особого сочетания нагрузок (т.е, при учете сейсмической нагрузки) значение равнодействующей сдвигающих статических и сейсмических сил будет равно Т+3, где Т - обозначение прежнее, Я - сейсмическая инерционная составляющая сдвигающей силы,...

Номер патента: 1657339

Опубликовано: 23.06.1991

Авторы: Афанасьев, Гринберг, Коптяев, Натариус, Шевейко

МПК: B23Q 7/02

Метки: ориентации, ротор, штучных

...направляющая 22 для изделий 6. рованного дном вверх, оно устанавливается коническим участком М углублении 20 штока 10,поэтому при подъеме к магниту 11 иэделие не притягивается к нему, а опускается в поворотный барабан 7, поворачивается им на 180 О, а затем вновь поднимается к магниту 11 и притягивается им. Дальше изделие стягивается с магнита 11 и перемещается в гнезде 5 конвейера 4 по направляющей 22.2 ил,Ротор ориентации штучных изделий работает следующим образом,При вращении ротора иэделия 6. перемещаясь в гнездах 5 по направляющим 22, поступают в него дном вверх или вниз,В том случае, если иэделие попадает в ротор дном вверх, т,е. иэделие ориентировано неправильно, то, сойдя с направляющей 22, оно попадает своим коническим...

Номер патента: 1647804

Опубликовано: 07.05.1991

Авторы: Авдонин, Грузов, Натариус, Подольный

МПК: H02M 5/22

Метки: выходного, преобразователя, трехфазного, фазой, цифровое, частоты

...величине рабочего потокосцепления двигателя при начальной частоте и амплитуде напряжения на статоре, с первого выхода ПУ 10 снимается сигнал сброса счетчика УУФ 5, а на вход записи С подается короткий импульс, которым производится запись в счетчик кода Ч 1 =л/2, что приводит к практически мгновенному повороту пространственного результирующего вектора выходного напряжения на угол ж/2 и дальнейшему вращению его с частотой, определяемой сигналом задания. Этим обеспечивается относительная про 40 45 50 55 35 счетчика, на выходах УУФ устанавливаютсястранственная ориентация векторов напряжения и потокосцепления, близкая к ориентации их в установившемся рабочемрежиме, что уменьшает время переходногопроцесса, колебания...

Номер патента: 1612060

Опубликовано: 07.12.1990

Авторы: Малышев, Натариус, Храпков, Цыбин

МПК: E02D 27/34

Метки: воздействия, защиты, объекта, сейсмического

...представляет собойкран 2 в виде сплошной или прерыйиссой 1 напрнмер, иа сиаажин 5 иольиеиойплане щели, доведеннои до коренных )одстилающих пород 3 и заполчс Иной материалом с большей акустиц 1 ской жест остью, чем грунт, например бетоном. В 11 лучае прерывистого выполнения щели рас 1 тояние между отдельными участками или 1 кважи нам и должно примерно равняться ,025 1 где 1. - длина подходя 1 цей произволыо направленной сейсмической 51 ол 51 ы 4. Экран 2 расположен вокру размещен- його на нескальном основании 5 защищае 111 ого объекта 1, например поселка, горо,а, промышленных объектов и т. д. Вслед)твие того, что акустическая жесткость 1 прс 1 изведеыие плотности материала на скофост 1 распространения в нем волн) материал 5 экрана 2...

Номер патента: 1576729

Опубликовано: 07.07.1990

Авторы: Аршеневский, Классон, Натариус

МПК: F04D 15/00

Метки: гидромашиной, испытаниях

...открытия направляющего аппарата и угла поворота лопастей, необходимых для построения по измеренным во всех циклах испытаний значениям полной четырехквадрантной характеристики. 1 ил. Подают питание на двигатель 2 гидро- машины 1 и выводят последнюю в стационарный насосный режим при начальных значениях степени открытия направляющего аппарата и угла поворота лопастей. Происходит перекачка жидкости из нижнего бьефа 9 в верхний бьеф 10.Отключают питание от двигателя 2 и, в процессе выбега, измеряют датчиками 3 - 6 текущие значения расхода жидкости Я, крутящего момента М, частоты вращения ротора и и напора Н.Сигналы с датчикблок 7 регистрации иисходит пересчет ихчиныоп, иМ, иза1576729 Составитель К. СтаТехред А. КравчукТираж 500комитета по...

Номер патента: 1574896

Опубликовано: 30.06.1990

Авторы: Аршеневский, Классон, Натариус

МПК: F03B 15/00

Метки: гидроагрегата, нагрузки, останова, сбросе

...И(56) Заявка Японии59-74374, кл, Р 03 В 3/18, опублик, 1984, (54) СПОСОБ ОСТАНОВА ГИДРОАГРЕГАТА ПРИ СБРОСЕ НАГРУЗКИ(57) Изобретение относится к регулированию переходных гидромеханических процессов гидроагрегатов, работающихтурбинном режиме. Цель изобретеравлического удара при останов коинерционного гидроагрегата.На чертеже изображен график нений значения относительного тия (а) направляющего аппарата агрегата в зависимости от врем предлагаемому способу,Способ осуществляют след разом.Нри останове гидроагрег водят закрытие направляющег с задержкой момента начала в течение нескольких секунд сброса нагрузки, с максимал гидравлического удара сокоинерционного гидя этого при закрытии аппарата с задержкой закрытия в течение нед после сброса...

Номер патента: 1527370

Опубликовано: 07.12.1989

Автор: Натариус

МПК: E02B 7/10

Метки: бетонная, гравитационная, плотина, районов, сейсмических

...взаимодействующих через материал слоя блока: верховой и низовой, каждый из которых опирается на основание, Так как большая масса сооружения заключена в верховом блоке, а площадь его опирания на основание меньше, нежели у низового блока, то верховой блок передает ца основание большую удельную нагрузку (ца единицу контактной поверхности), что приводит к благоприятному перераспределению статических сжимающих напряжений в основании, их увеличению в основании под ,Верховым блоком по сравнению с таковым под блоком низовым.Как показывают исследования, сжимающие напряжения в осцовции под верховым блоком при наклоне сейсмоо изолирующего слоя под углом сС = 40 в 3 раза выше, .ем под низовым блоком (фиг. 5). Повышеццый уровень сжимающих статических...

Номер патента: 1476398

Опубликовано: 30.04.1989

Авторы: Авдонин, Грузов, Калинин, Натариус

МПК: G01R 23/02

Метки: частота-код

...следующим образом,Входной импульс через первый элемент ИЛИ 3 устанавливает КБ-триггер4 в состояние логического "0", чемзапрещает подачу импульсов от генератора 2 тактовых импульсов на счетный вход первого счетчика 9 Одновременно он запускает схему б задержки, формирующую сигналы управленияустройством, синхронизированные счастотой тактового генератора. Импульс с первого выхода схемы б задержки записывает информацию из первого счетчика 9 в универсальный регистр 11, а также устанавливает висходное состояние второй счетчик 10,По заднему фронту импульса на первом выходе схемы б задержки формируется импульс на ее втором выходе,который через второй элемент ИЛИ 7сбрасывает первый счетчик 9, устанавливает КБ-триггер 4 в...

Номер патента: 1458485

Опубликовано: 15.02.1989

Автор: Натариус

МПК: E02B 7/10

Метки: бетонная, гравитационная, плотина

...грани устраивается уплотнение 5; аналогичное уплотнение 6 может устраиваться и у низовой грани, Для повышения водонепроницаемости сооружения в целом сейсмоизолирующие слои 2 в соседних секциях 7 располагаются на различных уровнях (отметках).Слои 2 служат для восприятия нормальных и сдвигаюших нагрузок, при этом слои имеют прямолинейную или ломаную форму и расположены горизонтально или наклонены в сторону верхнего бьефа под углом а, обеспечиваюшим устойчивость блоков против сдвига и определяемым по формулеСфз 1 п - 1+УДс+Еьгде С -- "+Е,+Еьгде С - коэффициент запаса прочности против сдвига;К - требуемое нормативное значениекоэффициента устойчивости вышележащего блока плотины противсдвига по материалу слоя;Е - значение горизонтальной...

Номер патента: 1376189

Опубликовано: 23.02.1988

Авторы: Грузов, Левашова, Натариус

МПК: H02M 5/22

Метки: непосредственным, преобразователем, трехфазным, частоты

...например, для групп ключей фазы а в соответствии с 5со следующими логическими уравнениями. Г 1М 1 Р (Я +Я +Б)./Кц(Б ч БЬ с) 1 15причем произведение 1 Р определяч сет длительность формирования этихпоследовательностей и при= 11 /3обращается в нуль. Суммарные импульсные последовательности для управленияключами (фиг. 9), например, для фазыс 1 фОРМИРУЮтСЯ В СООтВЕтСтВИИ СО СЛЕдующими логическими уравнениями: 25 К с 1 К К 1 (К" Ка) (БА+Я +Я ) УК- = К-+ К - = (К- + К )(Б- + +Я +Б ). По условию непрерывности токовпри формировании пауз размыканияконтуров с токами недопустимо, а поэтому на интервалах пауз напряжений фазы нагрузки подключаются к фазам сети, Поскольку ключи с двусторонней, проводимостью в замкнутом состоянииобеспечивают...

Номер патента: 1356148

Опубликовано: 30.11.1987

Авторы: Грузов, Левашова, Натариус, Ощепков, Проскурякова, Сидоров

МПК: H02M 5/22

Метки: непосредственным, преобразователем, трехфазным, частоты

...27,29,30 (фиг. 4). По сигналу распределителя (точка 1) прекратим подачу основных управляющих импульсовна тройку 27, в работе остаются тройки тиристоров 29 и 30.На участке 1-11 (фиг, 3) продолжает работать последний тиристор тройки 27,В точке 11 формируется импульссинхронизации 0 , который разрешаетФормирование управляющих импульсовна дополнительные тиристоры. Начинаяс этого момента, наибольшее положительное напряжение приложено к фазеа, поэтому управляющим импульсомтройки 29 открывается дополнительный тиристор 35.Разряд реактивной энергии осуществляется по контуру, образованномувключением дополнительного вентиля35 и двум фазам а,с нагрузки. Реактивная энергия коммутировавшей фазырегенерируется в этом контуре в активную энергию...

Номер патента: 1350787

Опубликовано: 07.11.1987

Авторы: Грузов, Левашова, Натариус, Подольный, Сидоров

МПК: H02M 5/22

Метки: непосредственным, преобразователем, цифрового, частоты

...последовательностей для управления остальными тройками происходит аналогична,Распределитель работает следующим образом,На счетный вход счетчика поступает импульсная последовательность с выхода делителя 21 частоты управляемого кодом. В результате на выходах счетчика 31 формируется код Ч,стар-. ший п-й разряд которого определяет знак полуволны выходного напряжения фазы а, формируя импульсную последовательность Р, раздельного управления катодной тройкой вентилей фазы а, а через элемент НЕ 34 формируя импульсную последовательность РААа раздельного управления анодной трой"В 0 1)ей фс) эы с), Огтаьны (,- 1 1) Э 1) 510 Ксдсэ , ф 01)МИРУХ)Т ИМПУ) Ь ( нуп Последовательность ", раздельного управления группой вентилей сЪаи а, которая...

Номер патента: 1350241

Опубликовано: 07.11.1987

Авторы: Аршеневский, Васьковский, Зубарев, Изотов, Натариус

МПК: E02B 7/40

Метки: водопропускной, узел

...18. Сливная камера 13 и источник 14 сжатого воздуха размещны в дне 9 водовода 5 и сообщены посредством трубопроводов 19 и 20 с нижней парой соединительных трубок 15, установленных в пороге 8. Верхняя пара соединительных трубок 16 установлена в забральной балке 6, при этом одна из трубок 16 сообщена с атмосферой, а вторая - с верхним бьефом 21. Затворная пара соединительных трубок 17 сообщена с полостью 8 затвора 1 и установлена на нижней кромке 7 затвора 1 с возможностью соединения в закрытом положении затворас нижней парой трубок 15, а в открытом положении затвора 1 - с верхней парой трубок 16. К нижней кромке 7 затвора 1 прикреплен водозахватный козырек 22.Водопропускной узел работает следующим образом,В закрытом положении...

Номер патента: 1227827

Опубликовано: 30.04.1986

Авторы: Аршеневский, Натариус

МПК: F03B 3/00

Метки: гидроагрегат

...обращен вниз и взаимодействует сподпятником, отсасывающая труба раз"мещена в полости вала, а роторэлектрогенератора закреплен на егонаружной поверхности,1227827 Составитель ВКнязевТехред В,Кадар Корректор И.Эрдейи Редактор А.Долинич Заказ 2275/36 Тираж 447 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб, д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к гидроэнергетике и может быть использованов конструкциях радиально-осевых гидроагрегатов,Целью изобретения является уменьшение габаритов.На чертеже представлен гидроагрегат, продольный разрез,Гидроагрегат содержит электрогенератор 1 с ротором 2, радиальноосевую гидромашину,...

Номер патента: 1226331

Опубликовано: 23.04.1986

Авторы: Грузов, Дмитриев, Натариус, Сазонов

МПК: G01R 25/00

Метки: внутреннего, синхронной, угла

...выходе разрешает прохождение импульсов с первого выхода блока 6 через элемент И 8 на установочный вход триггера 15, На прямом выходе последнего устанавливается логический уровень "1" разрешающий сброс триггера 13 отстающими по фазе импульсами на втором выходе блока 6 через элементы 11 и 12, При этом на прямом выходе триггера 1535 устанавливается уровень, сигнализирующий о положительном значении внутреннего угла машины, и импульсы с прямого выхода триггера 13, длительность40 которых подлежит измерению, через элементы И 16 и ИЛИ 18 поступают на первый вход элемента И 19.При работе машины в двигательном режиме импульсы на выходе блока 3 задержки отстают от импульсов на выхо 45 де второго формироватепя 4, При этом на прямом выходе...

Номер патента: 1196776

Опубликовано: 07.12.1985

Авторы: Грузов, Калинин, Натариус, Подольный

МПК: G01R 23/00, H02P 7/74

Метки: двух, импульсных, потоков, следования, сравнения, средних, частот

...к первым входам соответственно первого 3 и второго 4 элементов И, выходы которых связаны с входами элемента,ИЛИ 5. Суммирующий и вычитающий входы счетчика 1 соединены с вторыми входами соответственно второго 4 и первого 3 элементов И.Устройство работает следующим образом.При йй число импульсов, поступающих на суммирующий вход счетчика, больше числа импульсов, поступающих на его вычитающий вход. Ско" рость заполнения счетчика определяется средней разностью входных час". тот йГср (й,-Г ), и через время й,щ 2"/ЮГА, йа йервом выходе счетчйка появится сигнал, устанавливающий все разряды последнего в единичное состояние. Одновременно ТГ 2 устанавливается в состояние с логической "1" на прямом выходе Ц, сигнализируя о знаке разности час"...

Номер патента: 1193223

Опубликовано: 23.11.1985

Авторы: Иващенко, Лятхер, Натариус

МПК: E02B 7/06

Метки: воздействии, грунтовых, защиты, плотин, разрушения, сейсмическом

...возможность разжижения грунта, приводящего к 45 потере устойчивости сооружения или его части, Контроль степеки аэрирования водонасыщенного грунтового массива осуществляется замером скорости продольных волн в нем, резко 50 возрастающей при снижении содержания воздуха ниже 5-37. При снижении содержания воздуха ниже заданного (5-103) производится его подкачка.Количество подаваемого для аэра ции воздуха и конфигурация системы водоводов определяется конструктивными особенностями сооружения, его высотой и интенсивностью возможногосейсмического воздействия, сейсмической балльностью,Так, для плотины с центральнымядром высотой уровня воды ц, заложением верхового откоса Ф и пористостью .грунта П при предельнойстепени аэрирования в 107 объем...

Номер патента: 1185530

Опубликовано: 15.10.1985

Авторы: Грузов, Калинин, Крапчина, Натариус, Подольный, Ровинский

МПК: H02P 7/74

Метки: переменного, средства, транспортного, тяговый, электропривод

...входами третьих элементов сравнения левогои правогобортов. с входом второго узла 8 отсечки, выходы первого и второго узлов 7 иЛ8 отсечки подключены к входам второго элемента 10 сравнения, выход которого подключен к вычитающему входу третьего элемента 11 сравнения, выход которого через регулятор 12 тягового элемента подключен к второ- му управляющему входу преобразователя 3 напряжения, выходы датчиков 2 частоты вращения электродвигателей 1 левого, борта 20 подключены к входам первого блока 5 выделения минимальной частоты вращения электродвигателей 1, выходы датчиков 2 частоты вращения электродвигателей 1 правого борта 21 подключены к входам второго блока 14 выделения.минимальной частоты вращения электродвигателей 1, выход первого...

Номер патента: 1178928

Опубликовано: 15.09.1985

Авторы: Аршеневский, Натариус

МПК: F03B 11/00

Метки: воздуха, гидромашины, камеру, подвода, рабочую

...2 - разрез А-А нафиг. 1; на фиг. 3 - узел 1 на фиг, 2Устройство содержит закрепленныена полом валу 1 гидромашины радиальные Г-образные патрубки 2, сообщенные с полостью вала 1 и имеющиевходные отверстия 3, ориентированные в сторону вращения вала 1 в турбинном режиме работы гидромашины,Патрубки 2 снабжены дополнительнымиотверстиями 4, одинаково ориентированными с входными отверстиями 3, итрубками 4, установленными с возможностью осевого перемещения внутрипатрубков 2 и имеющими перфорациюб, совпадающую с дополнительнымиотверстиями 4 патрубков 2 при разгоне гидромашины.Устройство работает следующимобразом.При номинальной частоте вращенияв турбинном режиме работы гидромашины воздух за счет скоростного напора поступает из атмосферы в...

Номер патента: 1137562

Опубликовано: 30.01.1985

Авторы: Грузов, Дмитриев, Калинин, Натариус, Ровинский, Сазонов

МПК: H02P 6/08, H02P 6/20

Метки: варианты, вентильным, двигателем, его, типа, циклоконверторного

...переключателя каналов, управляющий вход распределителя связан с выходом преобразователя сигнал управления-час тота, входом соединенного с выходом эадатчика темпа разгона, выход которого одновременно подключен к входам блоков сетевой коммутации, управляю1137562 разрешающий сигнал,подключен синхронный двигатель 2 с датчиком частоты и фазы двигателя 3, Датчик нагрузки 4 соединен с первым. входом блока машинной коммутации 5, второи вход которого подключен к выходу датчика частоты и Фазы двигателя 3. Логическая ячейка ИЛИ б подключена входами к выходам логических ячеек И 7 - 9, а выходом - к управляющим входам циклоконверто ра 1. Выход блока сетевой коммутации выпрямительного режима 10 соединен с первыми входами логических ячеек И 7 и...

Номер патента: 1134769

Опубликовано: 15.01.1985

Авторы: Аршеневский, Натариус

МПК: F03B 15/00

Метки: генераторного, гидроагрегата, гидромашиной, паводка, перевода, поворотно-лопастной, пропуска, работы, режим, режима

...тем, что согласно способу перевода гидроагрегата с по- воротно-лопастной гидромашиной из генераторного режима работы в режим пропуска паводка путем отключения гидроагрегата от сети, рассогласования комбинаторной зависимости и последующей независимой установки лопаток направляющего аппарата и лопастей рабочего колеса при одновременном поддержании частоты вращения гидроагрегата, близкой к номинальной, установку лопаток направляющего аппарата осуществляют их разворотом в направлении, противоположном вращению рабочего колеса, а лопастей последнего - разворотом в сторону увеличения угла их установки.На графиках приведены обобщенные результаты экспериментальных исследований модели поворотно-лопастной гидромашины с различными типами...

Номер патента: 1076615

Опубликовано: 28.02.1984

Авторы: Аршеневский, Натариус

МПК: F03B 15/00

Метки: гидроагрегата, насосного, обратимого, перевода, работы, режима, турбинный

...агрегата на синхронную скорость вращения ои потребляет нагрузку из сети. Следом за включением агрегата в сеть, в момент времени 1 начинают изменять открытие направнормального режима работы энергосистемы, включающему отключение агрегата от сети, его перефазировку, реверс агрегата, изменение открытия направляющего аппарата и включение агрегата в сеть, включение последнего в сеть производят в начальный момент реверса, а изменение открытия направляющего аппарата осуществляют после вслючения агрегата в сеть, причем открытие направляющего аппарата изменяют до величины, соответствующей нагрузке агрегата в турбинном режиме работы,На чертеже изображены графики изменения нагрузки агрегата при переводе из насосного режима работы в турбинный.На...

Номер патента: 859669

Опубликовано: 30.08.1981

Авторы: Аршеневский, Кривченко, Натариус

МПК: F03B 13/06

Метки: блок, гэс, оборудования, энергетического

...блока содержит двигатель-генератор, имеющий15 две различные частоты вращенияОднако двигатель-генераторы сложны в эксплуатации при переходе от одного режима работы к другому, так как это20 связано с изменением числа пар работающих насосов, что затрудняет использование ГЭС в режиме аккумулирования и снижает экономичность последней. Гоставленная цель достигается тем что между гидроагрегатом и трансформатором установлен преобразователь частоты.На чертеже представлена схема блока энергетического оборудования ГЭС,Блок содержит гидроагрегат, имеющий двигатель-генератор 1, соед 1 тненный с силовым трансформатором 2, Между двигатель-генератором 1 и силовым трансформатором 2 подключен преобразователь 3 частоты при помощи выключателей 4,5 и...

Номер патента: 808581

Опубликовано: 28.02.1981

Автор: Натариус

МПК: E02B 7/06

Метки: грунтовых, плотина

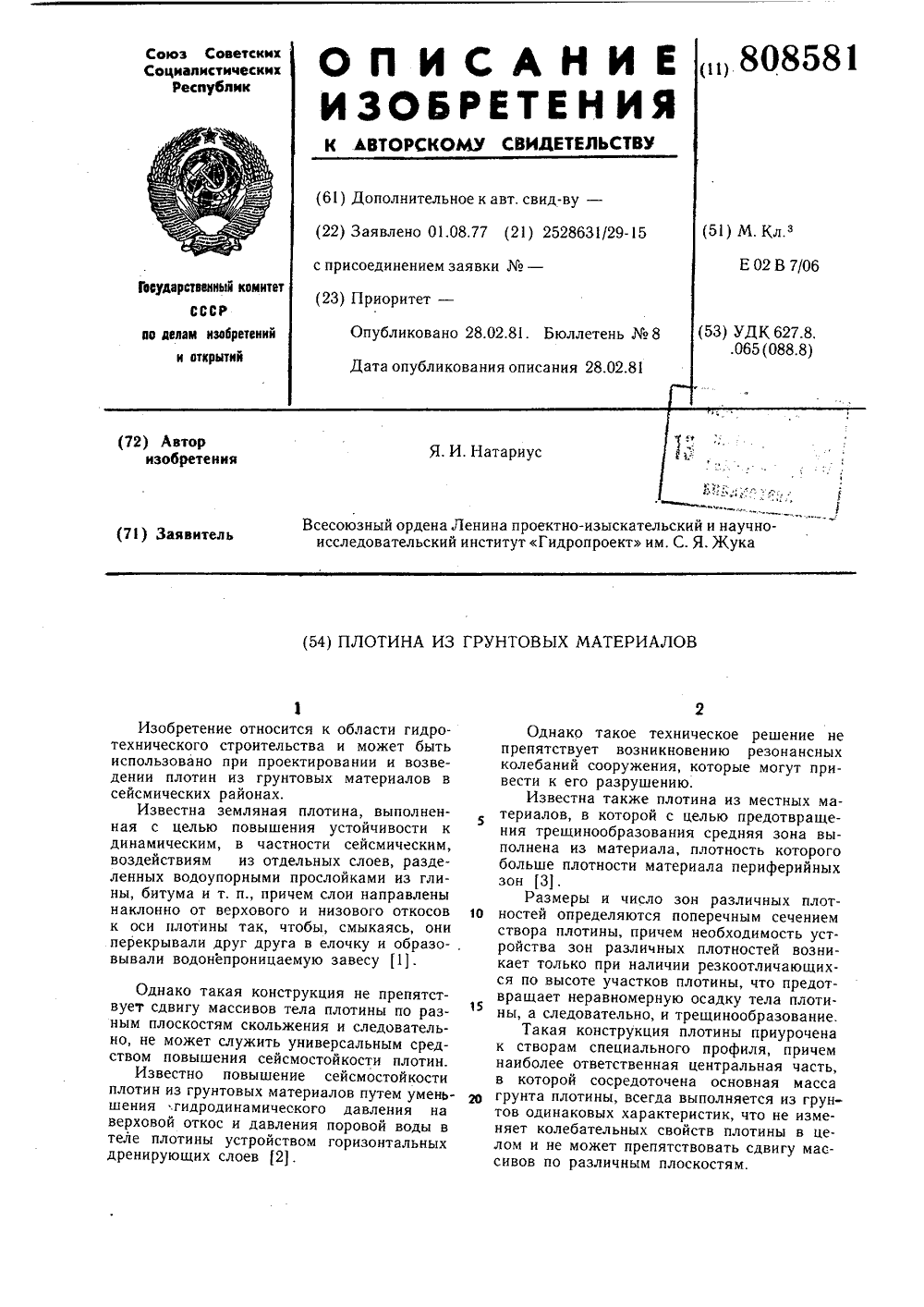

...осадку тела плотины, а следовательно, и трещинообразование.Такая конструкция плотины приуроченак створам специального профиля, причем наиболее ответственная центральная часть, в которой сосредоточена основная масса зз грунта плотины, всегда выполняется из грунтов одинаковых характеристик, что не изменяет колебательных свойств плотины в целом и не может препятствовать сдвигу массивов по различным плоскостям.Целью изобретений является повышение сейсмостойкости плотины.Указанная цель достигается тем, что тело плотины выполнено из ориентированных перпендикулярно к ее продольной оси вертикальных слоев, причем каждый слой выполнен из материала с отношением модуля Юнга к плотности не равным ему в соседнем слое.На фиг. 1 показана предлагаемая...

Номер патента: 659779

Опубликовано: 30.04.1979

Авторы: Аршеневский, Натариус

МПК: F03B 13/06

Метки: гидроагрегата, двойного, обратимого, пуска

...соответствующее номинальному насосному режиму, осуществляют одновременный разворот лопастей колеса после синхронизации и включения электрогенератора в сеть.5 На фиг. 1 схематично изображены положения органов регулирования (при развороте лопаток направляющего аппарата при отрицательных, от О до - 30, углах установки лопастей рабочего колеса); на фиг, 10 2 - при переводе лопаток направляющегоаппарата в положение, соответствующее номинальному насосному режиму с одновременным разворотом лопастей колеса.Способ пуска обратимого гидроагрегата 15 двойного регулирования путем гидравлического воздействия на него осуществляют посредством разворота лопаток 1 направляющего аппарата (на чертеже не показан) в положение, противоположное направле...

Номер патента: 445722

Опубликовано: 05.10.1974

Авторы: Красников, Лобастова, Натариус, Савинов, Шейнин, Эйслер

МПК: E02B 3/06

Метки: верхового, воздействий, защиты, откоса, плотины, сейсмических

...заполнены водой.Вся система запускается отселероиетра-стартера,обеспечиющего ее включение при заданном ровне возмущения. Давлением жаду а обратные клапайы открываются, оздух поступает в распределительные трубы и через них в воду,азри 25 Изобретение относится к гидро 4 техническому Отроительству при возведении и эксплуатации болнпих каменно-набросных и земляных плотин в сейсмических районах.5 ФИзвестны способы защиты верхового откоса плотины от сейсмичес- р ких всздействий путем уменьшения на угла откоса, а также путем макси- рал мальнаго уплотнения наружных призм 10 ли преимущественно вблизи от гребня к плотины и применения пригрузки от- дух косов, что приводит к снижению инерцйонной сейсмической нагрузки.Целью изобретения...

Номер патента: 443147

Опубликовано: 15.09.1974

Авторы: Красников, Лобастова, Натариус, Савинов, Шейнин, Эйслер

МПК: E02B 7/06

Метки: каменно-земляная, плотина
