Плотина из мелкозернистых грунтов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1174520
Авторы: Абелишвили, Гелуташвили, Тевзадзе
Текст

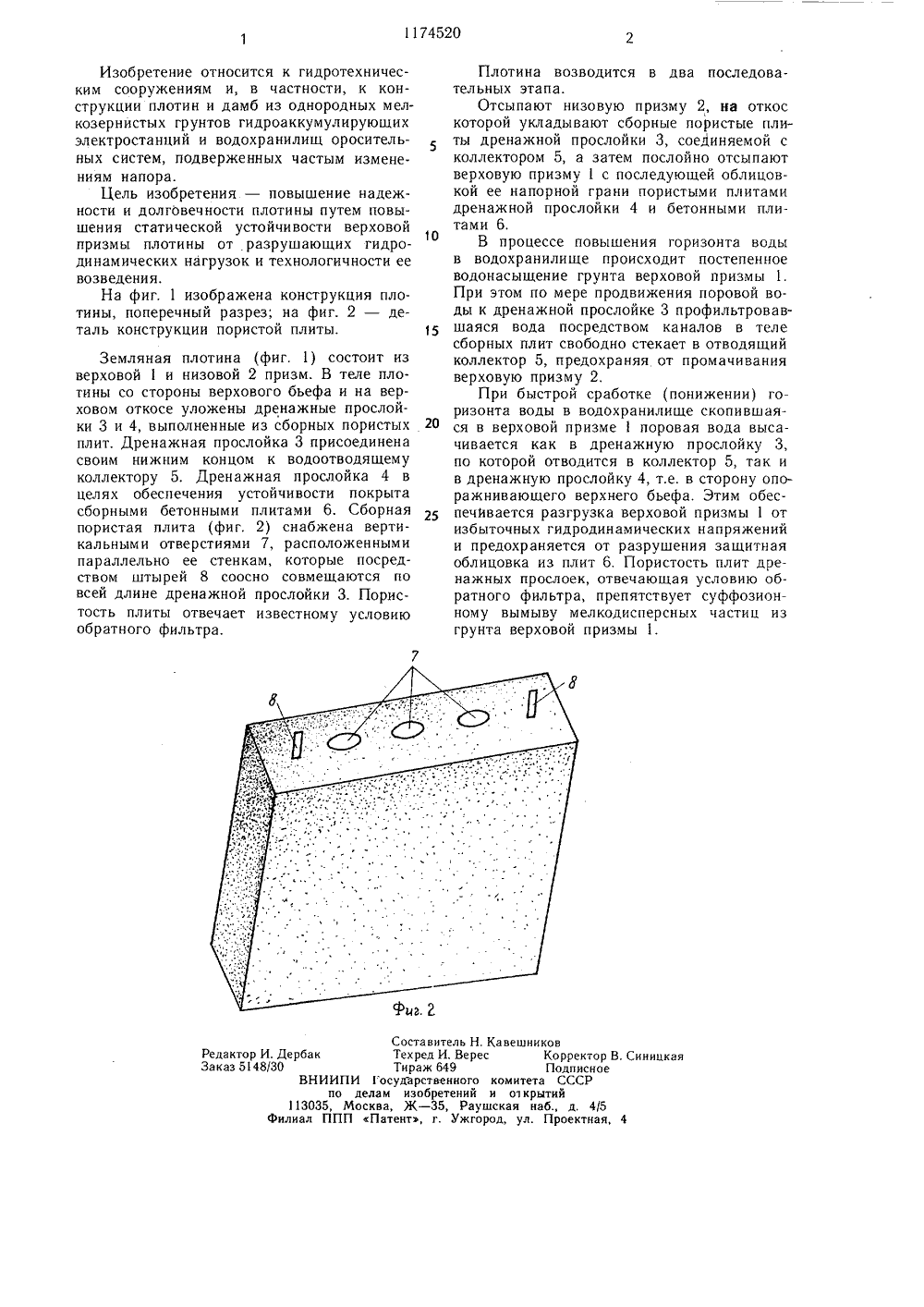

. ,- кй: ,к ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ йй й ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССР443147, кл. Е 02 В 7/06, 1974.Авторское свидетельство СССР484279, кл. Е 02 В 7/06, 1975, (54) (47) 1. ПЛОТИНА ИЗ МЕЛКОЗЕРНИСТЫХ ГРУНТОВ, включающая защитную облицовку верхового откоса, оснащенную со стороны верхнего бьефа наклонными дренажными прослойками, отличающаяся тем, что, с целью повышения ее надежности и долговечности путем увеличения статической устойчивости верховой призмы плотины от разрушающих гидродинамических нагрузок и технологичности ее возведения, дренажные прослойки выполнены из сборных пористых плит, одна из которых снабжена продольными каналами, направленными в сторону основания, и соединена с отводящим коллектором, а другая уложена на верховом откосе непосредственно под защитной бетонной облицовкой.2. Плотина по п. 1, отличающаяся тем, что пористость сборных плит дренажных прослоек отвечает требованиям обратного фильтра и имеет водосбросные и крепежные отверстия, расположенные параллельно ее Я стенкам,1174520 Составитель Н. КавешниковРедактор И. Дербак Тех ед И, Ве есЗаказ 548/30Корректор В. СиницкаяТираж 649 ПодписноеВНИИПИ осудърственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д, 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническим сооружениям и, в частности, к конструкции плотин и дамб из однородных мелкозернистых грунтов гидроаккумулирующих электростанций и водохранилищ оросительных систем, подверженных частым измене 5 ниям напора,Цель изобретения - повышение надежности и долговечности плотины путем повышения статической устойчивости верховой призмы плотины от разрушающих гидро 10 динамических нагрузок и технологичности ее возведения.На фиг. 1 изображена конструкция плотины, поперечный разрез; на фиг. 2 - деталь конструкции пористой плиты. 15Земляная плотина (фиг. 1) состоит из верховой 1 и низовой 2 призм. В теле плотины со стороны верхового бьефа и на верховом откосе уложены дренажные прослойки 3 и 4, выполненные из сборных пористых 20 плит. Дренажная прослойка 3 присоединена своим нижним концом к водоотводящему коллектору 5. Дренажная прослойка 4 в целях обеспечения устойчивости покрыта сборными бетонными плитами 6. Сборная пористая плита (фиг. 2) снабжена верти 25 кальными отверстиями 7, расположенными параллельно ее стенкам, которые посредством штырей 8 соосно совмещаются по всей длине дренажной прослойки 3. Пористость плиты отвечает известному условию обратного фильтра. Плотина возводится в два последовательных этапа.Отсыпают низовую призму 2, на откос которой укладывают сборные пористые плиты дренажной прослойки 3, соединяемой с коллектором 5, а затем послойно отсыпают верховую призму 1 с последующей облицовкой ее напорной грани пористыми плитами дренажной прослойки 4 и бетонными плитами 6.В процессе повышения горизонта воды в водохранилище происходит постепенное водонасыщение грунта верховой призмы 1. При этом по мере продвижения поровой воды к дренажной прослойке 3 профильтровавшаяся вода посредством каналов в теле сборных плит свободно стекает в отводящий коллектор 5, предохраняя от промачивания верховую призму 2,При быстрой сработке (понижении) горизонта воды в водОхранилище скопившаяся в верховой призме 1 поровая вода высачивается как в дренажную прослойку 3, по которой отводится в коллектор 5, так и в дренажную прослойку 4, т.е. в сторону опоражнивающего верхнего бьефа. Этим обеспечивается разгрузка верховой призмы 1 от избыточных гидродинамических напряжений и предохраняется от разрушения защитная облицовка из плит 6, Пористость плит дренажных прослоек, отвечающая условию обратного фильтра, препятствует суффозионному вымыву мелкодисперсных частиц из грунта верховой призмы 1.
СмотретьЗаявка
3707198, 03.01.1984
ГРУЗИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГИДРОТЕХНИКИ И МЕЛИОРАЦИИ
АБЕЛИШВИЛИ ГЕОРГИЙ ВЛАДИМИРОВИЧ, ГЕЛУТАШВИЛИ АЛЕКСЕЙ АРЧИЛОВИЧ, ТЕВЗАДЗЕ ТАРХАН ВЛАДИМИРОВИЧ
МПК / Метки
МПК: E02B 7/06
Метки: грунтов, мелкозернистых, плотина
Опубликовано: 23.08.1985
