Плотина из грунтовых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

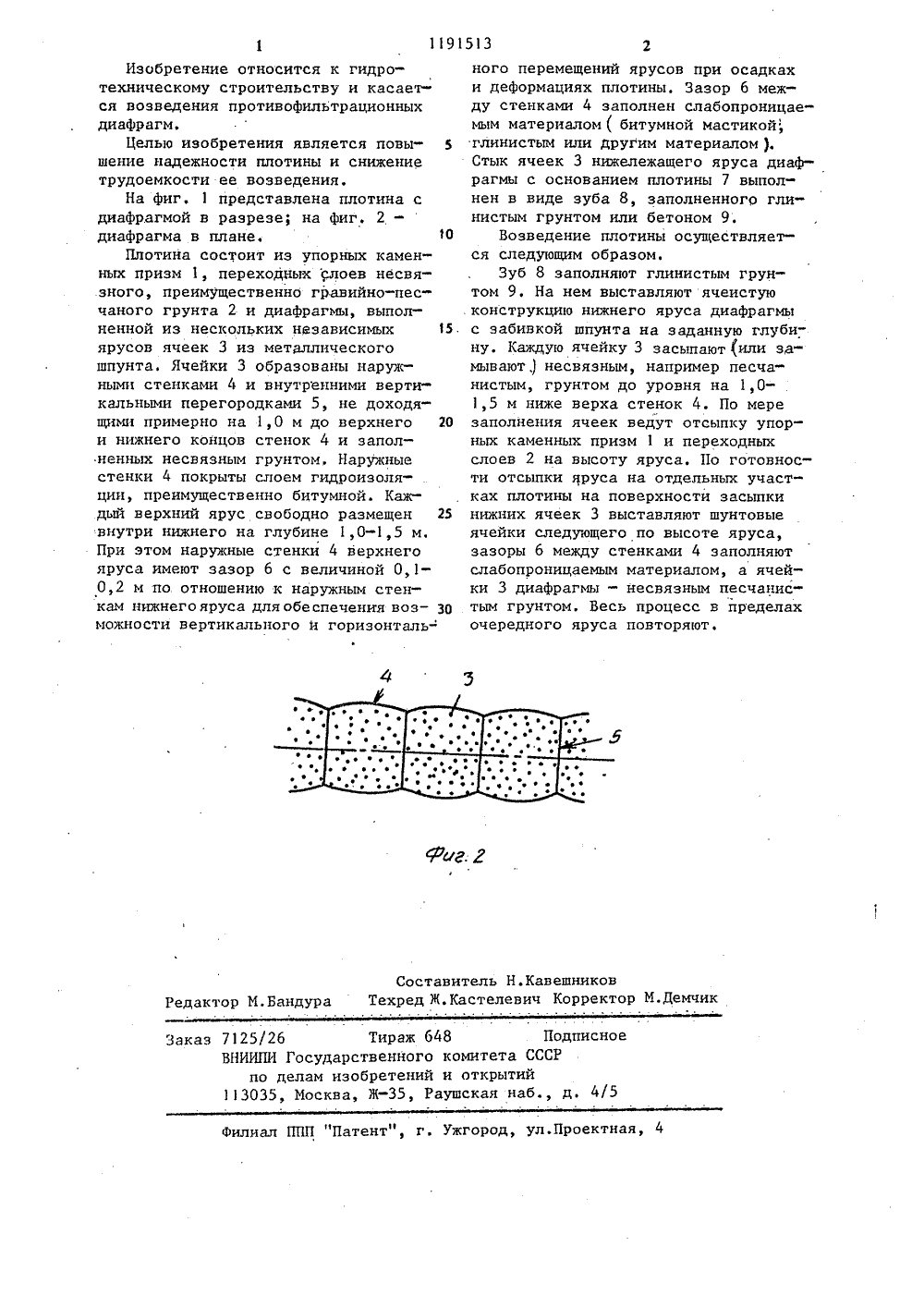

СООЭ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИК 19) ( 02 В 7/О довогостроител ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ПИСАНИЕ ИЗО К АВТОРСНОМУ СВИДЕТЕЛ(71) Горьковский ордена Тру Красного Знамени инженерноный институт им.В.П.Чкалова (72) Б.М.Ерахтин и А.Ю.Кобозов (53) 626.134(088.8)(56) Кузнецов В.С. Плотины из грун товых материалов с металлическими противофильтрационными элементами. М,: Информзнерго, 1976, с.16-22.Авторское свидетельство СССР, В 694579, кл. Е 02 В 3/16, 1973.(54) (57) ПЛОТИНА ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ, включающая диафрагму из раз 191513 А ЕТЕНИЯ д мещенных рядами по высоте объемныхэлементов, заполненных грунтом, о тл и ч а ю щ а я с я тем, что, сцелью повышения. надежности плотины иснижения трудоемкости ее возведения,диафрагма выполнена из размещенныхнезависимыми ярусами и заполненныхнесвязным грунтом различной шириныячеек из металлического шпунта, образованных наружными и внутреннимистенками, не доходящими до концовстенок вертикальными перегородками,причем каждый вышележащий ярус нижней частью свободно размещен внутринижележащего с зазором между их наружными стенками, заполненным слабопроницаемым материалом.1191513 Составитель Н.Кавешниковехред Ж.Кастелевич Корректор М.Демчи Бандур Редак Заказ 7125/26 ВНИИПИ Гос по дела 113035, МоПмитета СССоткрытийская наб.,Тираж 648 ударственного к м изобретений и сква, Ж, Рауш исно д. 4/ ППП "Патент", г. Ужгород, ул.Проектная ил Изобретение относится к гидротехническому строительству и касается возведения противофильтрационных диафрагм.Целью изобретения является повы шение надежности плотины и снижение трудоемкости ее возведения.На фиг. 1 представлена плотина с диафрагмой в разрезе; на фиг. 2 - диафрагма в плане. гоПлотина состоит из упорных каменных призм 1, переходных слоев несвязного, преимущественно гравийно-песчаного грунта 2 и диафрагмы, выполненной из нескольких независимых 5 ярусов ячеек 3 из металлического шпунта. Ячейки 3 образованы наружными стенками 4 и внутренними вертикальными перегородками 5, не доходящими примерно на 1,0 м до верхнего 20 и нижнего концов стенок 4 и заполненных несвязным грунтом. Наружные стенки 4 покрыты слоем гидроизоля- . ции, преимущественно битумной. Каждый верхний ярус свободно размещен 25 внутри нижнего на глубине 1,0-1,5 м, При этом наружные стенки 4 верхнего яруса имеют зазор 6 с величиной 0,1- 0,2 м по отношению к наружным стенкам нижнего яруса для обеспечения воз можности вертикального и горизонталь" ного перемещений ярусов при осадкахи деформациях плотины, Зазор 6 между стенками 4 заполнен слабопроницаемым материалом ( битумной мастикой,глинистым или другим материалом ).Стык ячеек 3 нижележащего яруса диафрагмы с основанием плотины 7 выполнен в виде зуба 8, заполненного глинистым грунтом или бетоном 9,Возведение плотины осуществляется следующим образом.Зуб 8 заполняют глинистым грунтом 9, На нем выставляют ячеистуюконструкцию нижнего яруса диафрагмыс забивкой шпунта на заданную глубину. Каждую ячейку 3 засыпают (или замывают,) несвязным, например песчанистым, грунтом до уровня на 1,01,5 м ниже верха стенок 4. По мерезаполнения ячеек ведут отсыпку упорных каменных призм 1 и переходныхслоев 2 на высоту яруса. По готовности отсыпки яруса на отдельных участках плотины на поверхности засыпкинижних ячеек 3 выставляют шунтовыеячейки следующего по высоте яруса,зазоры 6 между стенками 4 заполняютслабопроницаемым материалом, а ячейки 3 диафрагмы - несвязным песчанистым грунтом. Весь процесс в пределахочередного яруса повторяют.
СмотретьЗаявка
3732797, 17.02.1984
ГОРЬКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНЖЕНЕРНО СТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМ. В. П. ЧКАЛОВА
ЕРАХТИН БОРИС МИХАЙЛОВИЧ, КОБОЗОВ АНДРЕЙ ЮРЬЕВИЧ
МПК / Метки
Опубликовано: 15.11.1985
Код ссылки
<a href="https://patents.su/2-1191513-plotina-iz-gruntovykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Плотина из грунтовых материалов</a>
