Плотина из местных материалов

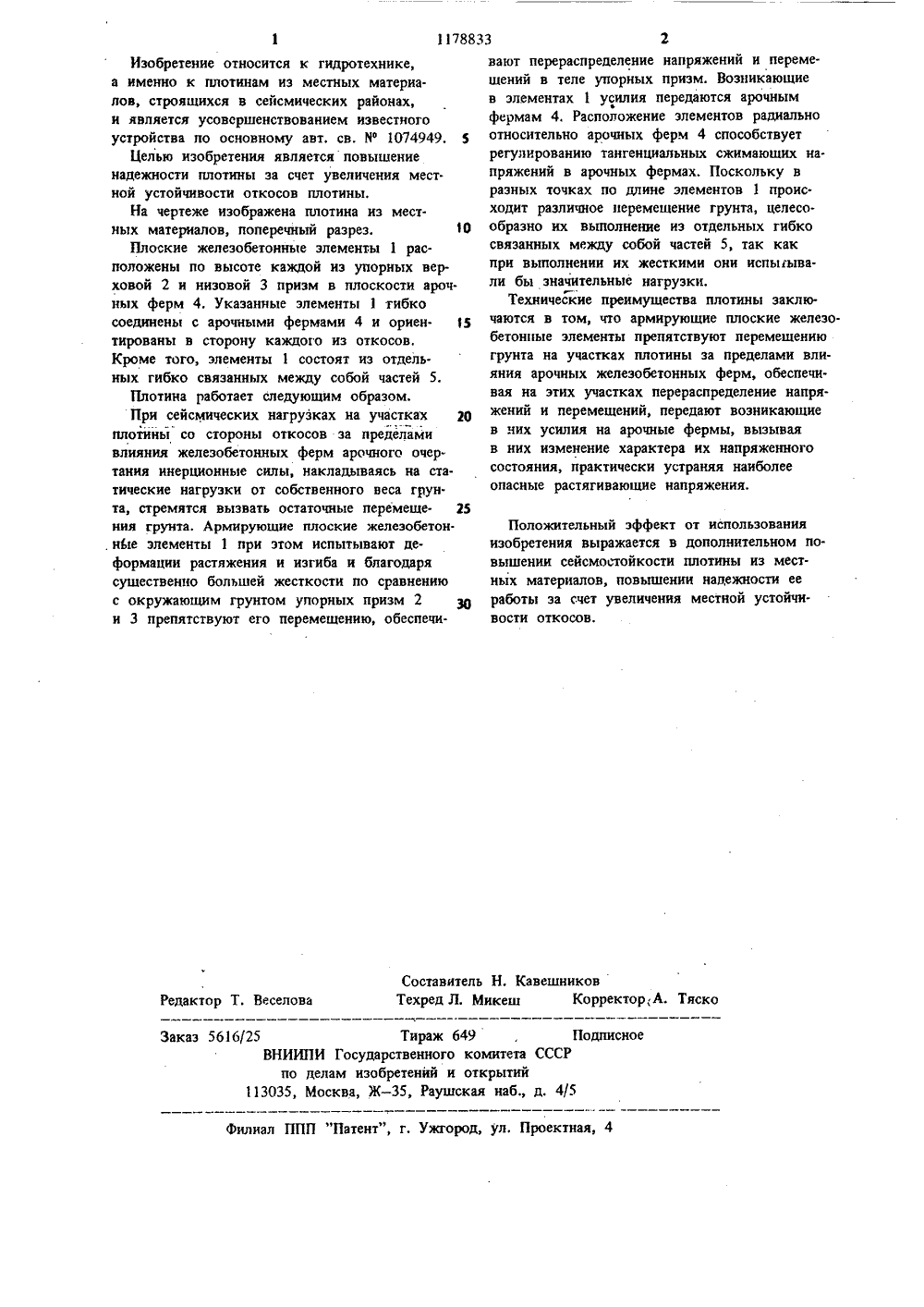

(54 Е 02 В 7/06 ЕТЕНИ ЕЛЬСТ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ К АВТОРСКОМУ Св(71) Украинское отделение Всесоюзногоордена Ленина проектно-изыскательскогои научно-исследовательского института(56) Авторское свидетельство СССРйф 1074949, кл, Е 02 В 7/06, 1982,(19) ( (1Ъ(54)(57) ПЛОТИНА ИЗ МЕСТНЬЗХ МАТЕ - РИАЛОВ по авт, св, Юф 1074949, о т л и. ч а ю щ а я с я тем, что, с целью .по вышения надежности плотины за счет увеличения местной устойчивости откосов плоти. ны, в плоскости арочных ферм радиально расположены плоские железобетонные злемен. ты, гибко соединенные с фермами и ориен. тированные в сторону каждого из откосов, причем указанные элементы выполнены из .отдельных гибко соединенных между собой частей,1178833 Составитель Н, КавешниковТехред Л, Микеш Корректор;А, Тяско Редактор Т, Веселова Тираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Заказ 5616/25 филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к гидротехнике,а именно к плотинам из местных материалов, строящихся в сейсмических районах,и является усовершенствованием известногоустройства по основному авт, св. Ио 1074949. 5Целью изобретения является повышениенадежности плотины за счет увеличения мест.ной устойчивости откосов плотины,На чертеже изображена плотина из местных материалов, поперечный разрез. 10Плоские железобетонньге элементы 1 расположены по высоте каждой из упорных верховой 2 и низовой 3 призм в плоскости арочных ферм 4. Указанные элементы 1 тибкосоединены с арочными фермами 4 и ориентированы в сторону каждого из откосов.Кроме того, элементы 1 состоят из отдельных гибко связанных между собой частей 5.Плотина работает следующим образом,При сейсмических нагрузках на участках 2 Оплотины со стороны откосов за пределамивлияния железобетонных ферм арочного очертания инерционные силы, накладываясь на статические нагрузки от собственного веса грун.та, стремятся вызвать остаточные перемещения грунта, Армируюшие плоские желеэобетон,ньге элементы 1 при этом испытывают деформации растяжения и изгиба и благодарясущественно большей жесткости по сравнениюс окружающим грунтом упорных призм 2 3 Ои 3 препятствуют его перемещению, обеспечивают перераспределение напряжений и перемещений в теле упорных призм, Возникающие в элементах 1 усилия передаются арочным фермам 4. Расположение элементов радиально относительно арочных ферм 4 способствует регулированию тангенциальных сжимающих напряжений в арочных фермах. Поскольку в разных точках по длине элементов 1 проис. ходит различное перемещение грунта, целесообразно их выполнение из отдельных гибко связанных между собой частей 5, так как при выполнении их жесткими они испытывали бы значительные нагрузки,Технические преимущества плотины заключаются в том, что армирующие плоские железобетонные элементы препятствуют перемещению грунта на участках плотины за пределами влияния арочных железобетонных ферм, обеспечивая на этих участках перераспределение напряжений и перемещений, передают возникающие в них усилия на арочные фермы, вызывая в них изменение характера их напряженного состояния, практически устраняя наиболее опасные растягивающие напряжения. Положительный эффект от использованияизобретения выражается в дополнительном по.вышении сейсмостойкости плотины из местных материалов, повышении надежности ееработы за счет увеличения местной устойчивости откосов,
