E01C 1/04 — пересечение дорог, расположенных на разных уровнях; сопряжение дорог, расположенных на разных уровнях

Номер патента: 653322

Опубликовано: 25.03.1979

Автор: Лаптев

МПК: E01C 1/04

Метки: дорог, пересечение, разных, расположенных, уровнях

...чертеже.изображено пересечение зтдорог, вид в плане.Пересекающиеся автодороги 1 и 2 соединены с распределительным кольцом3 съездами 4 и 5, соответственно, иду собой съездами 6, Кольцо 3 втянуто вдоль автодороги 1, В зоне пересечения с ней кольцо расположено в повышенном уровне (на путепроводах), а в зоне максимального приближения к автодороге 1 - в одном уровне с ней, под проходящей здесь в повышенном уровне автодорогой 2,Посадочные площадки 7 для остановок на прямых маршрутах общественноготранспорта нд автодороге 1 размещены между этой автодорогой, распределительным кольцом 3 и съездами 4, а посадочные площадки 7 по автодороге 2 на тротуарах этой автодороги. Йля связи посадочных площадок 7 обеих автодорог имеются лестницы 8....

Номер патента: 753969

Опубликовано: 07.08.1980

Автор: Селюков

МПК: E01C 1/04

Метки: автодорог, двух, пересечения

...уровнях, включающее примыкающие к автодорогам съезды, расположенные в двух соседних четвертях, и 10 встроенный в центре пересечения путепровод, содержит распределительное кольцо, размещенное в тех же четвертях, а также дополнительные путепроводы, расположенные в местах пересечения распределительного кольца с одной из автодорог и в местах пересечения съездов с него с другой .автодорогой. Распределительное кольцо может быть расположено в одном уровне с одной из автодорог.753969 СостТе Тир ПИ Госудделаю и Москва, П Патен ь В. Яструби. Шуфриц2 вите.ред Каж б рстве аобре Ж - 35 , г. тор Нное едактор И. Кваца аказ 4865/25 ригорук Подпи а ССС ытий аб., д. Проект ЦНИИно113035,лиал ПП ного комитений и отк Раущская жгород, ул 4/5 ая, 4 с...

Номер патента: 958571

Опубликовано: 15.09.1982

Автор: Кузаиров

МПК: E01C 1/04

Метки: автодорог, пересечение, разных, расположенных, уровнях

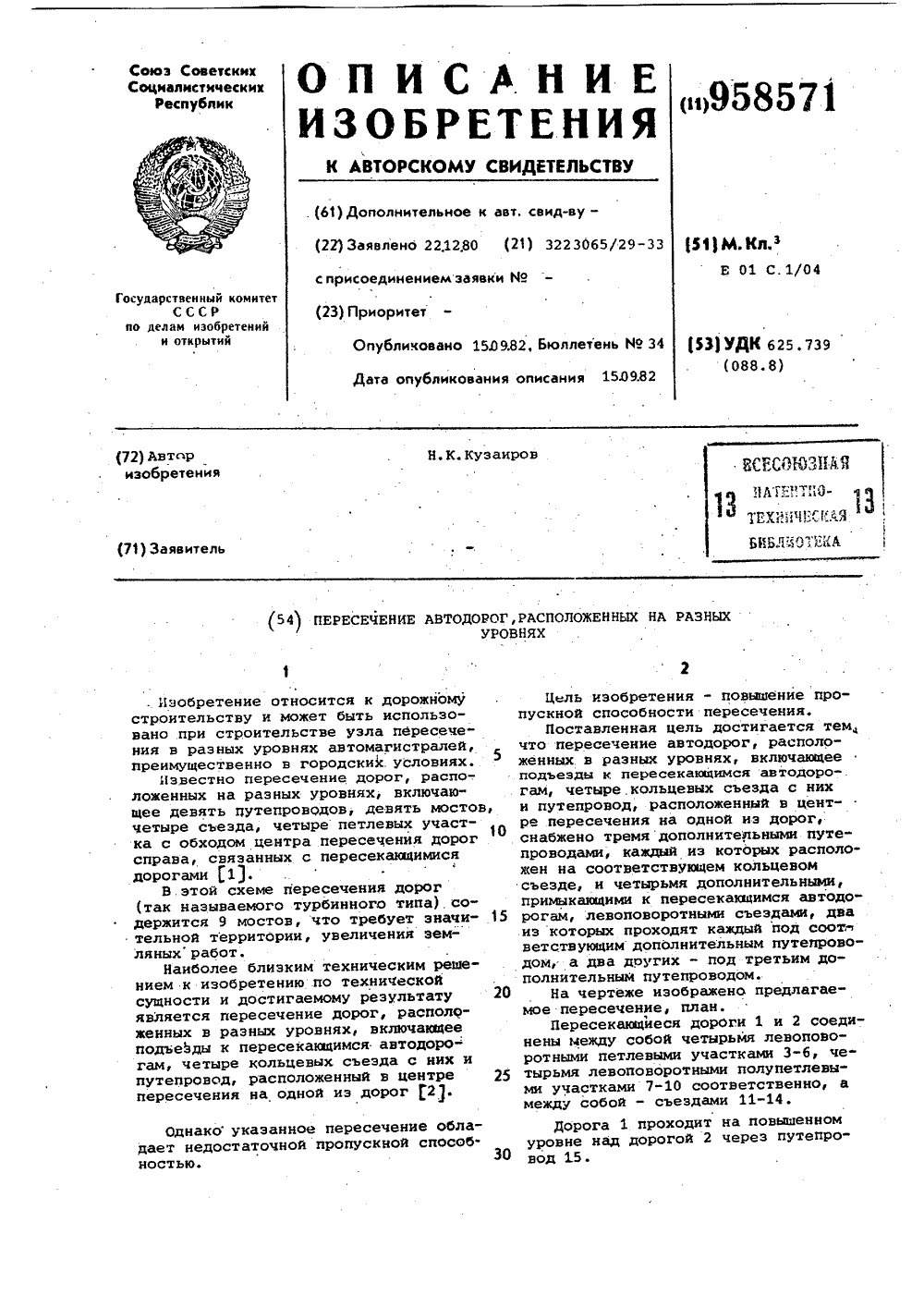

...уклоном по мере въезда на путепровод 15.Левоповоротные петлевые участки 3, 5 и б имеют по одному путепроводу 5соответственно 16, 17 и 18, расположенному на левоповоротных петлевых участках, расположенных на максимальном удалении от центрального путепровода 15, т.е. от центра пересечения 10 автомагистралей 1 и 2.Часть путепроводов левоповоротных петлевых участков 3, 5 и б, расположенных между путепроводами 15, 16, 15, 17 и 18, 15 соответственно находятся на повышенном уровне параллельно поверхности земли, также как и дорога 1 в районе путепровода 15, другая часть путепроводов,левоповоротных петлевых участков 3 и 5, расположенных между путепроводами 15, 16;, 15, 17 по пути движения транспорта до въезда под путепровод 15, проходят с...

Номер патента: 962401

Опубликовано: 30.09.1982

Автор: Селюков

МПК: E01C 1/04

Метки: развязка, транспортная

...11.25Движение транспортных потоков попредлагаемой транспортной развязкеосуществляется в соответствии с таблицей, в которую внесены обозначенныецифрами точки слияния и разветвления Зо потоков, Точки слияния 12-25 и точки разветвления 26-39,Пути следования Направление движения по магистралям вправо разворот влево а-36-19-20-39-12- -29-30-15-33-17-18 а -35-36-22-23-д а-36-19-20-39-12-29-24-25-с Ь1-32-15-33-19-20- -39-12-29-30-13-14-Ь Ь-32-15-33-19-20- -39-22-23-д Ь-32-16-34- -21-28-24-25-с с-38-20-39-12-29- -24-25-с с-38-20-39-12-29- -30-13-14-Ь с-38-21-28- -16-33-17-18-а с д д-.26-27-12-29-30-15- -33-17-18-а д-27-13-14-Ь О с формула изобретения 55 1. Транспортная развязка, включающая пересекающиеся автодороги, расположенные в...

Номер патента: 1008330

Опубликовано: 30.03.1983

Автор: Севостьянов

МПК: E01C 1/04

Метки: развязка, транспортная

...н плане правоповоротными съездами, каждый иэ которых примыкает к пересекающимся автодорогам и предназначен для пропуска транспоРтного потока одного направления.На фиг, 1 изображена схема транспортного пересечения,в плане; Ма фиг. 2 - то же, вариант.Транспортная развязка в разных уровнях на пересечении автодороги 1 первого уровня с раздельными направлениями 2 автодороги второго уровня 3., состоит из двух путепроводов 4, размещенных над одной иэ дорог за пределами центра пересечения, криволинейных в плане левоповоротных 5 и правоповоротных б съездов с дороги первого (второго) уровня, расположенных между путепронодами, тепленыхевоповоротных 7 и криволинейных в плане правоповоротных 8 съездов, расположенных эа пределами...

Номер патента: 1021683

Опубликовано: 07.06.1983

Автор: Селюков

МПК: E01C 1/04

Метки: развязка, транспортная

...дороги, распределительное кольцо, расположенное в двух смежных четвертях пересечения 25 между съездами, путепровод, расположенный на вышележащей дороге над распределительным кольцом, съезды с распределительного кольца и въезды на него, 5-образные правоповоротные Зо и левоповоротные съезды, примыкающие к распределительному кольцу 2 .Лакая транспортная развязка занимает значительно меньше места, однако на распределительном кольце име ются две горловины, которые приводят к снижению пропускной способности пересечения.Целью изобретения является повышение пропускной способности, 4 ОПоставленная цель достигается тем, что транспортная развязка, включающая пересекающиеся в разных уровнях автомобильные дороги, путепровод, расположенный...

Номер патента: 1067116

Опубликовано: 15.01.1984

Автор: Севостьянов

МПК: E01C 1/04

Метки: развязка, транспортная

...яэ ок .Известна транспортная развязка, выполненная как примыкание по типу трубы Г 11В отнсваении безопасности движения этот тип примыкания является вполне удовлетворительным, поскольку на нум отсутствуют точки пересечения потоков 10 движения .в сдном уровне. Все съезды зли ваютс я в п роеэжи е части автомагистралей с правой стороны. Но некоторое отрицательное влиянйе на безопасность движения оказывает наличие 15 встречного движения на левоповоротных съездах, имекщих общее земляное полотно на значительном протяжении.Наиболее близка к изобретению по технической сущности и достигаемому результату транспортная развязка, включакщая примыкакщие друг к другу главную и второстепенную автомобильные дороги, правоповоротные съезды,...

Номер патента: 1275070

Опубликовано: 07.12.1986

Автор: Селюков

МПК: E01C 1/04

Метки: варианты, ее, развязка, транспортная

...дороги, причем каждая из них снабжена разделительной полосой 62 и переходно-скоростными полосами 63. Путепровод 64 расположен на основной дороге сд в месте ее пересечения с второстепенной дорогой аЬ, Дополнительные путепроводы 65 и 66 расположены соответственно над основной дорогой со и второстепенной дорогой аЬ. Распределительные кольца 67, правоповоротные съезды 68 право- и левоповоротные съезды 69-71 расположены по одну сторону от второстепенной дороги аЪ в смежных четвертях, причем каждое распределительное кольцо 67 приьыкает к основной сй и второстепенной аЬ дорогам. Правоповоротные съезды 68 связывают основную сй и второстепенную аЬ автомобильные дороги, съезд 69 соединяет распределительные кольца 67 между собой, а право- и...

Номер патента: 1286664

Опубликовано: 30.01.1987

Автор: Селюков

МПК: E01C 1/04

Метки: развязка, транспортная

...на кольце право- и левоповоротных потоков, повышает пропускную способность пересечения, безопасность движения. Изобретение относится к дорожному строительству и может быть использовано при проектировании и реконструкции пересечений или сопряжений дорогЦель изобретения - повышение пропускной способности.На чертеже изображена схема транспортной развязки,.план. 10 Формула изобретения Техред А.Кравчук Корректор С.Шекмар Редактор Н.Киштулинец Заказ 7686/28 Тираж 488 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Предлагаемая транспортная развязка включает две пересекающиеся автомагистрали 1 и...

Номер патента: 1286665

Опубликовано: 30.01.1987

Автор: Мамонтов

МПК: E01C 1/04

Метки: развязка, транспортная

...изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству и может быть использовано присооружении автомобильных дорог в местах их пересечения.Цель изобретения - повышение пропускной способности,На чертеже схематично изображенапредлагаемая развязка, вид сверху.Транспортная развязка включает пересекающиеся в разных уровнях авто 10мобильные дороги, проезжие части 1которых в зоне развязки отделены другот друга разделительной полосой 2,а каждый путепровод 3 размещен состороны подъезда к транспортной15развязке соосно проезжей части соответствующей дороги, левоповоротныесъезды 4 с каждой автомобильной дороги размещены под двумя...

Номер патента: 1296655

Опубликовано: 15.03.1987

Автор: Тильман

МПК: E01C 1/04

Метки: развязка, транспортная

...Проектная, 4 Изобретение относится к дорожному строительству, в частности к конструкциям транспортных развязок в разных уровнях на пересечениях автомобильных дорог, 5Цель изобретения - повышение пропускной способности и безопасности движения.На чертеже изображена транспортная развязка, в плане.1 ОТранспортная развязка включает две пересекающиеся автомобильные дороги 1 и 2, путепровод 3, расположенный на вышележащей дороге 1 над нижележащей 2, два распределительных кольца 4, выполненных в виде эллипсов и размещенных в двух смежных четвертях пересечения по одну сторону от нижележащей дороги, левоповоротные 5 и правоповоротные 6 съезды, примыкающие к распределительным кольцам, и два путепровода 7, расположенные в местах пересечения...

Номер патента: 1298283

Опубликовано: 23.03.1987

Автор: Селюков

МПК: E01C 1/04

Метки: развязка, транспортная

...а-12-21-14-23-15-с а - Ь а-12".21-13-й Ъ Ьб-9-18-12- -21-13-й Ьб-9-18-19-10-Ъ Ь - а Ьб-9-18-12-21-14-23-15-с с-8-9-18-12-21-14-23-15-с с-8-9-18-19-11-а с-8-9-18-19-10-Ь й-14-23-9-18-12-21-13-й й-14-23-9-18-19-11-а й"14-23-9-18-19-10-Ь Составитель Ю. Пудов Редактор И, Дербак Техред.Н.Глущенко Корректор Л. ПатайЗаказ 8 б 5/28 Тираж 489 Подписное ВНИИПИ Государственного комитета СССР по.делам изобретений и открытии. 113035, Москва, Ж, Раушская наб д, М 5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Транспортная развязка содержит две пересекающиеся в разных уровнях автомобильные дороги аЪ и сй, снабженные переходно-скоростными 1 и разделительными 2 полосами, путепровод 3 и распределительное кольцо 4,...

Номер патента: 1335608

Опубликовано: 07.09.1987

Автор: Селюков

МПК: E01C 1/04

Метки: развязка, транспортная

...путепровод 3, расположенный в центре пересечения на вышележащей автомагистрали над нижележащей,примыкающие к магистралям в каждойчетверти провоповоротные дугообразные съезды 4, два левоповоротных петлеобразных съезда 5, расположенных навышележащей магистрали, сопрягающиеся концами в середине пересечения,образующие распределительное кольцов виде восьмерки с движением на немпротив часовой стрелки путепроводы 6,расположенные над одной из пересекающихся дорог в середине каждого петлеобразного съезда 5, два дополнительных петлеобразных схезда 7, расположенных симметрично относительно центра пересечения на нижележащей магистрали, примыкающие своими концами к Зрэтой магистрали в направлении от центра пересечения, путепроводы 8, расположенные...

Номер патента: 1342962

Опубликовано: 07.10.1987

Автор: Селюков

МПК: E01C 1/04

Метки: развязка, транспортная

...которых с автомагистралями встроены косые путепроводы 6, расположенные симметрично распределительного коль 35 ца над автомагистралями на направлениях автомагистралей, ограничивающих четверть расположения распределительного кольца, Движение автотранспорт 40ных средств на распределительномкольце осуществляется по ходу часовойстрелки.Стадийность строительства транспортной развязки осуществляется следующим образом,45На первом этапе строительстватранспортной развязки при транспортных потоках на пересекающихся дорогах небольшой интенсивности строитсятранспортная развязка, изображеннаяна фиг. 2.Затем по мере роста интенсивноститранспортного потока на съездах 5(фиг. 3), примыкающих к автомагистрали сЙ, дополнительно строятся наавтомагистрали...

Номер патента: 1425264

Опубликовано: 23.09.1988

Автор: Селюков

МПК: E01C 1/04

Метки: развязка, транспортная

...расположенные в месте пересечения 8-образных съездов 7 с автомагистралью 1 и в месте пересечения участков со ряжения 8-образных съездов 7 с автомагистралью 2, и снабжена четырьмя дополнительными распределительными кольками 1 1, расположенными в двух смежных четвертях по одну сторону о- автомагистрали 1, тремя эстакадами 12, две из которых расположены симметрично отностельно центра пересечения на автомаг)страли 1, а третья - нд автомаг);страли 2, до- полнительными дугообразными съездами 13, расположенными по одну сторону от магистрали 1, в двух смежных четвертях, симметрично относительно магистрали 1, причем каждая пара дополнительных се)ыыетричееых дугообразных съездов 13 сопрягает каждое из четырех распределительных колец 11обеими...

Номер патента: 1779699

Опубликовано: 07.12.1992

Авторы: Гончаренко, Гринюк, Забышный

МПК: E01C 1/04

Метки: одном, развязка, транспортная, уровне

...проишествий.Еще одним недостатком является то, что полосы торможения для левоповоротных участков начинаются после окончания полос разгона для правоповоротных транспортных потоков, что ведет к значительному удлинению транспортной развязки вдоль главной дороги, а следовательно, к значительному перепробегу левоповоротных транспортных потоков,Кроме того, при осуществлении левого поворота со второстепенной дороги или при пересечении главной дороги, двигаясь с относительно низкой скоростью. эти транспортные средства создают помехи транспортным средствам, движущимся с высокой скоростью по главной дороге, В результате этого возникают аварийные ситуации,Целью изобретения является улучшение условий безопасности дорожного...

Номер патента: 1786221

Опубликовано: 07.01.1993

Автор: Селюков

МПК: E01C 1/04

Метки: развязка, транспортная

...автомагистралейобоих направлений,Изобретение поясняется чертежами,где на фиг.1 изображена предложенная 10транспортная развязка, вид сверху; нафиг.2 - перспектива съездов, выполненныхв виде эстакад,На чертежах стрелками обозначено на-правление движения транспортных потоков. 15Транспортная развязка содержит двепересекающиеся автомагистрали аЬ и сд,имеющие разделительные 1 и переходноскоростные 2 полосы, правоповоротные 3 илевоповоротные 4 съезды, расположенные 20эквидистантно в каждой четверти и сопрягающие полосы движения пересекающихсяавтомагистралей, развязочные эстакады 5,расположенные в местах пересечения автомагистралей, путепровод 6 для двухстораннего движения, расположенный вцентре пересечения автомагистралей,Съезды 3 и 4...
