Рельсовое стыковое соединение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

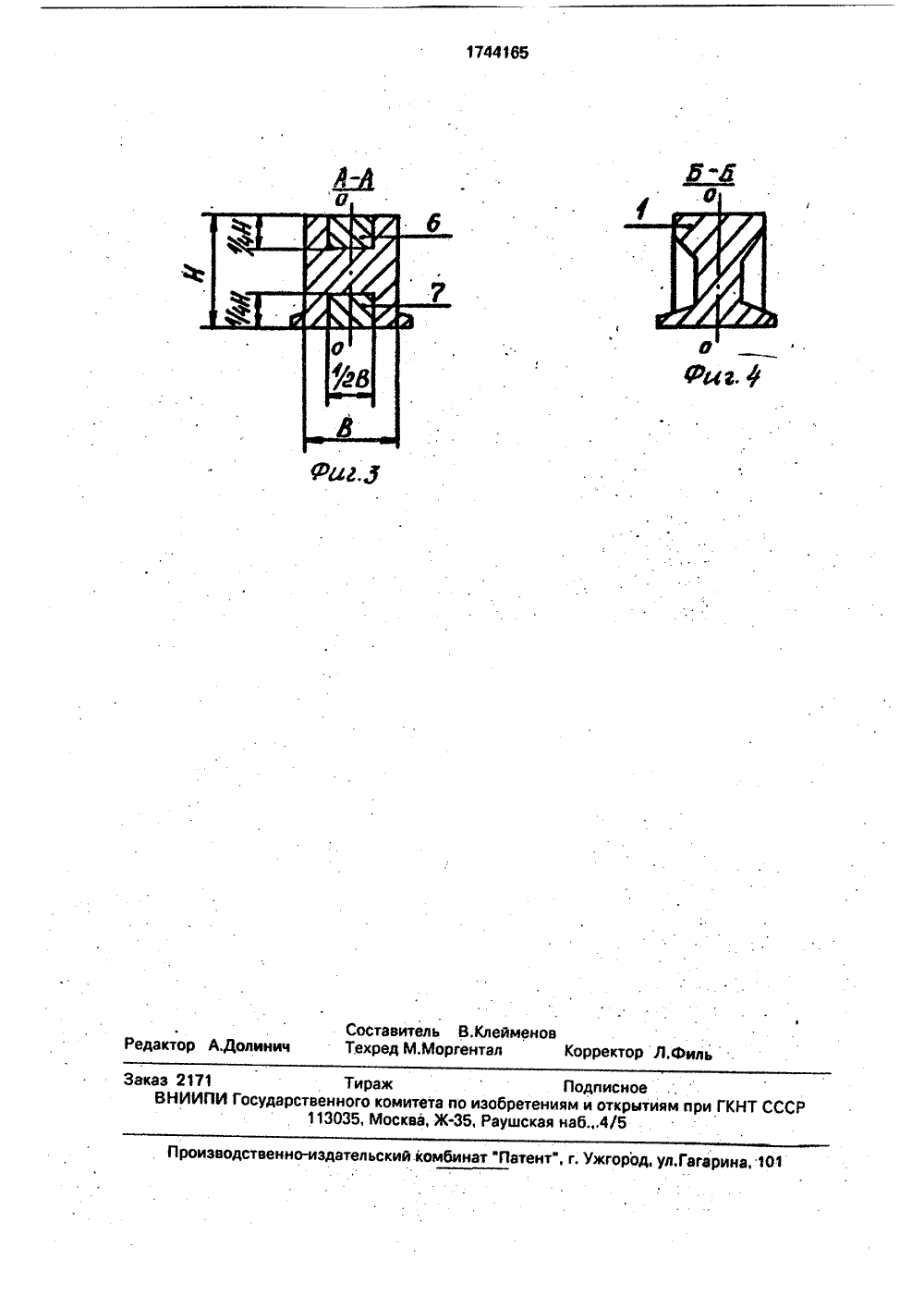

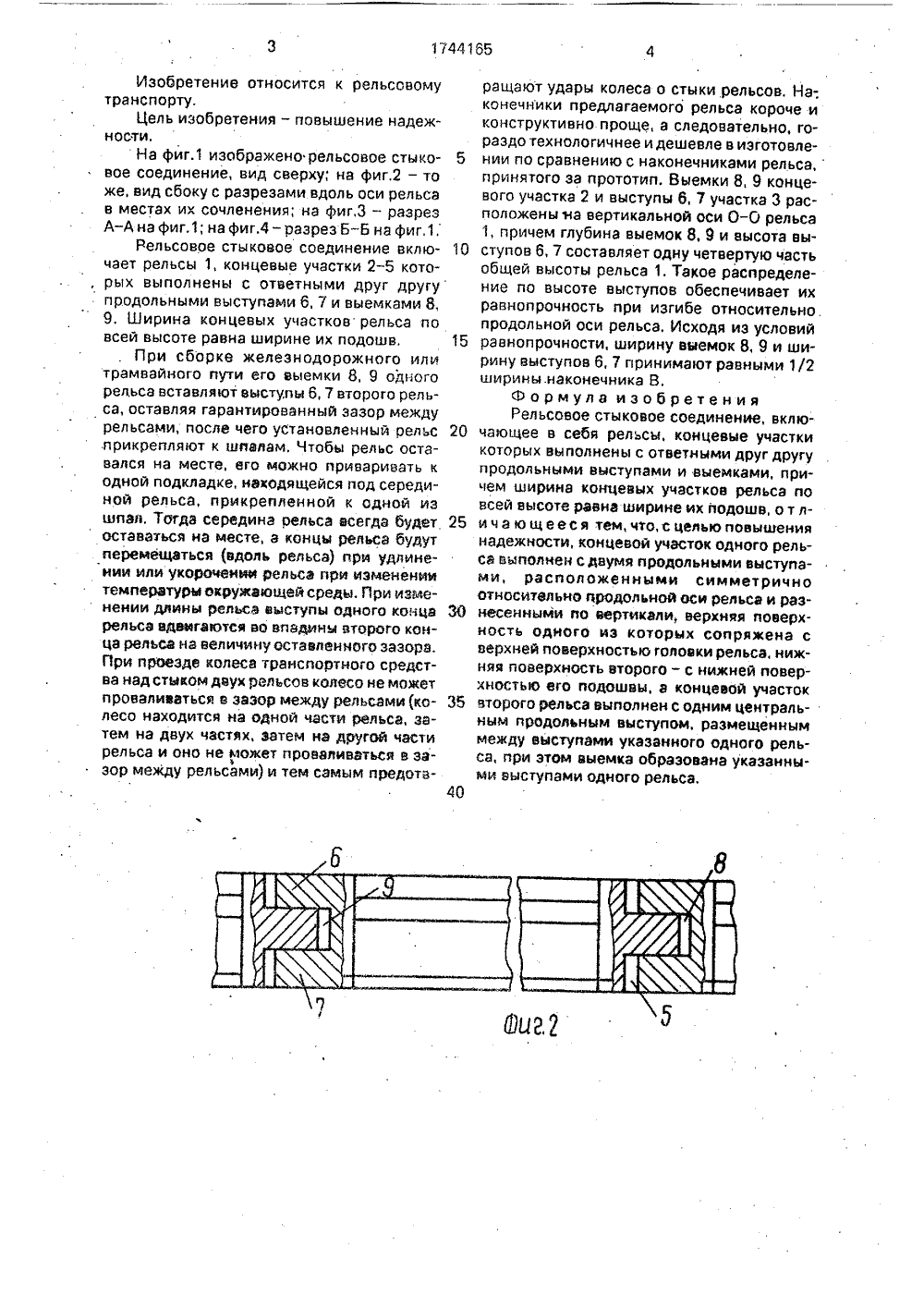

1744165 3Изобретение относится к рельсовому транспорту.Цель изобретения - повышение надежности.На фиг.1 изображено рельсовое стыковое соединение, вид сверху; на фиг,2 - то же, вид сбоку с разрезами вдоль оси рельса в местах их сочленения; на фиг.З - разрез А - Р на фиг,1; на фиг.4- разрез Б-Б на фиг,1,Рельсовое стыковое соединение включает рельсы 1, концевые участки 2-5 кото, рых выполнены с ответными друг другу продольными выступами 6, 7 и выемками 8, 9, Ширина концевых участков рельса по всей высоте равна ширине их подошв,При сборке железнодорожного или трамвайного пути его выемки 8, 9 одного рельса вставляют выступы 6, 7 второго рельса, оставляя гарантированный зазор между рельсами, после чего установленный рельс .прикрепляют к шпалам. Чтобы рельс оставался на месте, его можно приваривать к одной подкладке, находящейся под серединой рельса, прикрепленной к одной из шпал, Тогда середина рельса всегда будет оставаться на месте, а концы рельса будут перемещаться (вдоль рельса) при удлинении или укорочении рельса при изменении температуры окружающей среды, При изменении длины рельса выступы одного конца рельса вдвигаются во впадины второго конца рельса на величину оставленного зазора.При проезде колеса транспортного средства над стыком двух рельсов колесо не может проваливаться в зазор между рельсами (колесо находится на одной части рельса, затем на двух частях, затем на другой части рельса и оно не может проваливаться в зазор между рельсами) и тем самым предотвращают удары колеса о стыки рельсов, На-,конечники предлагаемого рельса короче иконструктивно проще, а следовательно, гораздо технологичнее и дешевле в изготовле 5 нии по сравнению с наконечниками рельса,принятого за прототип. Выемки 8, 9 концевого участка 2 и выступы 6, 7 участка 3 расположены яа вертикальной оси 0-0 рельса1, причем глубина выемок 8, 9 и высота вы 10 ступов 6, 7 составляет одну четвертую частьобщей высоты рельса 1, Такое распределение по высоте выступов обеспечивает ихравнопрочность при изгибе относительно.продольной оси рельса, Исходя из условий15 равнопрочности, ширину выемок 8, 9 и ширину выступов 6, 7 принимают равными 1/2ширины. наконечника В,Э ар мула и зоб ре те н и яРельсовое стыковое соединение, вклю 20 чающее в себя рельсы, концевые участкикоторых выполнены с ответными друг другупродольными вцступами и выемками, причем ширина концевых участков рельса повсей высоте равна ширине их подошв, о т л 25 и ч а ю щ е ес я тем, что, с целью повышениянадежности, концевой участок одного рельса выполнен с двумя продольными вцступами, расположенными симметричноотносительно продольной оси рельса и раз 30 несенными по вертикали, верхняя поверхность одного иэ которых сопряжена сверхней поверхностью головки рельса, нижняя поверхность второго - с нижней поверхностью его подошвы, а концевой участок35 второго рельса выполнен с одним центральным продольным выступом, размещенныммежду выступами указанного одного рельса, при этом выемка образована указанными выступами одного рельса,4 О1744165 Составитель В.Клейменоведактор А.Долинич Техред М,Моргентал Корректор Л,Филь Производственно-издательский. комбинат "Патент", г. Ужгород, ул,Гагарина, 101 каз 217 ВНИИ ТиражПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
СмотретьЗаявка
4850988, 12.06.1990
П. А. Быков и Е. П. Першина
БЫКОВ ПЕТР АНДРЕЕВИЧ, ПЕРШИНА ЕВГЕНИЯ ПЕТРОВНА
МПК / Метки
МПК: E01B 11/26
Метки: рельсовое, соединение, стыковое
Опубликовано: 30.06.1992
Код ссылки
<a href="https://patents.su/3-1744165-relsovoe-stykovoe-soedinenie.html" target="_blank" rel="follow" title="База патентов СССР">Рельсовое стыковое соединение</a>
