Дерябин

Номер патента: 1202034

Опубликовано: 30.12.1985

Авторы: Аляев, Беляков, Букасов, Викентьев, Дерябин

МПК: H03K 3/037

Метки: триггер

...и не зависят от сигналов навходах Ф и 9 . Таким образом, записьинформации в триггер осуществляетсятолько в момент изменения сигналана входе, С с 1 на О, т,е. по фронтутактового сигнала. Следовательно,триггер выполняет те же функции,что и прототип, но содержит на 1элемент ИЛИ-НЕ меньше. Это повышает надежность устройства. формула изобретения РТа -триггер, содержащий три входа, восемь элементов ИЛИ-НЕ, дваэлемента НЕ, выход первого элементаИЛИ-НЕ соединен с первым входомвторого элемента ИЛИ-НЕ, выход которого соединен с первым выходом первого элемента ИЛИ-НЕ, второй входкоторого соединен с выходом третьегоэлемента ИЛИ-НЕ и с первыми входамичетвертого и пятого элементов ИЛИНЕ, выход четвертого элемента ИЛИНЕ соединен с первыми...

Номер патента: 1198506

Опубликовано: 15.12.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 17/00, G06F 7/00

Метки: микропрограммный, модуль, самоконтролируемый

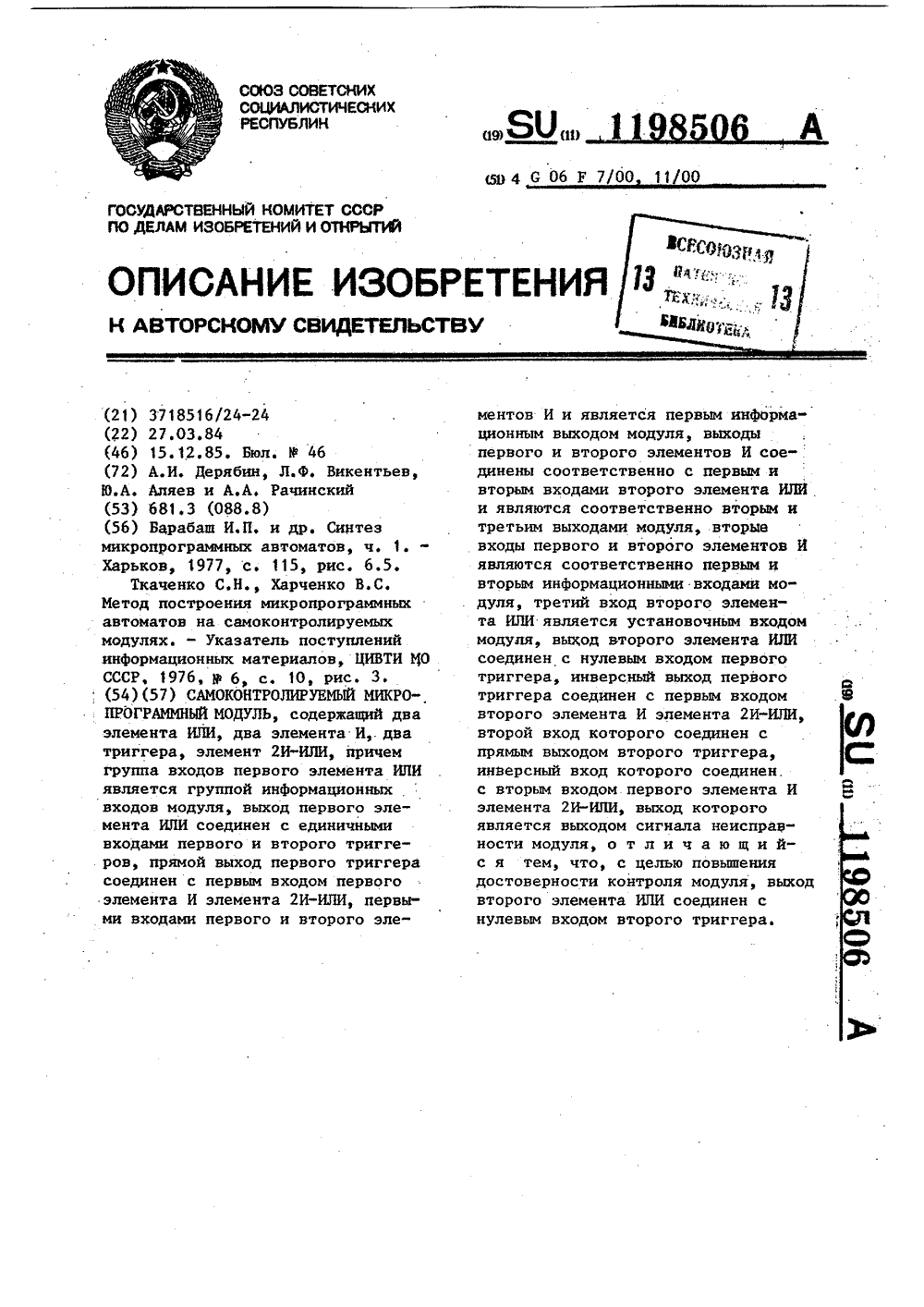

...элемента ИЛИ соединен снулевым входом второго триггера.Изобретение относится к автоматике, телемеханике и вычислительной технике и предназначено для реализации микропрограммных автоматов прямым интерпретационным методом.Цель изобретения - повышение достоверности контроля модуля.На чертеже представлена структурная схема устройства.Самоконтролируемый.микропрограммный модуль содержит первый элемент ИЛИ 1, второй элемент ИЛИ 2, первый триггер 3, второи триггер 4, первый элемент И 5, второй элемент И 6, элемент 2 И-ИЛИ 7, входы 8-10 модуля, выходы 11-14 модуля.Принцип работы самоконтролируемого микропрограммного модуля заключается в следующем.Если все элементы исправны, то после прихода сигнала на один из информационных входов группы...

Номер патента: 1194555

Опубликовано: 30.11.1985

Автор: Дерябин

МПК: B21J 13/02

Метки: операций, разделительных, штамп

...удаления из штампа поковки и облоя с одновременнымих разделением.На фиг, 1 изображен штамп, общийвид; на фиг. 2 - нижняя часть штампа,вид в плане,Штамп состоит из верхней плиты 1,на которой смонтирован жестко пуансон 2, а также нижней плиты 3 с установленной на ней матрицей 4, привода5 ее перемещения в направлении,перпендикулярном оси давления в направляющих 6. Под нижней:плоскостьюматрицы 4 по обе стороны от оси давления в нижней плите 3 выполнена горизонтальная площадка 7, к которойпримыкают с обеих сторон от осидавления в направлении перемещенияматрицы скосы 8. На нижней плоскостиматрицы 4 со смещением от оси давления в сторону, противоположную приводу 5, смонтирован жесткий элемент9 сбрасывателя поковки, а на крон -штейне 10,...

Номер патента: 1188287

Опубликовано: 30.10.1985

Авторы: Барсуков, Выдрин, Гулунов, Дерябин, Ерин, Окишор, Сердега, Уткин

МПК: E04C 5/03

Метки: арматурный, периодического, профиля, стержень

...уголнаклона задних понаправлению прокатки граней 3 винтовых выступов больше угла с наклона передних граней 4 этих выступов( ь(= 75-80, о = 45-50 ).Выполнение задних по ходу прокатки граней серповидных выступовпод углом 75-80 , превышающим уголнаклона передних граней, улучшаетэатекание металла и формообразованиевыступов благодаря эффекту подпорасо стороны задних грапей и ослаблению его со стороны прежних граней,а так как высота выступа плавноуменьшается к плоскости разъема валков и узлы пересечения поперечныхи продольных ребер отсутствуют, тоуменьшается износ участков по калиб 188287 2ру, Как известно, прокатка арматурной стали, для которой характерноналичие узлов пересечения поперечных выступов с продольными ребрами, 5 вызывающих...

Номер патента: 1180400

Опубликовано: 23.09.1985

Авторы: Дерябин, Семенков

МПК: B22D 41/00

Метки: металла, разливки

...вдоль состава с изложницами на стационарную установку, под которой проталкивается состав с изложницами, При малом объеме раэливаемого метаЛла и соответствии количества изложниц количеству камер промежуточную емкость можно устанавливать на прибыльные надставки изложниц либо непосредственно на изложницы.,В случае, если промежуточная емкость устанавливается непосредственно на изложницы без прибыльных надставок, то на изложницах мелом ставится метка недолива металла, при достижении которой в процессе разливки производят перемещение струи металла в последующую камеру. Объем недолива металла должен соответствовать 1,15-1,30 объема камеры промежуточной емкости.Сталеразливочный ковш устанавливают над промежуточной емкостью на весу на...

Номер патента: 1179315

Опубликовано: 15.09.1985

Авторы: Аляев, Викентьев, Дерябин

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...ЛОГИЧЕСКИЙ МОДУЛЬ, содержащий элементы И ИЛИ, НЕ, причем первый вход модуля соединен с первым входом первого 1 элемента И, выход которого соединен с первым входом первого элемента ИЛИ, второй вход модуля соединен свходом элемента НЕ, выход которогосоединен с первым входом второгоэлемента И, .выход которого соединенсо вторым входом первого элементаИЛИ, выход которого соединен с выходом модуля и первым входом второгоэлемента ИЛИ, второй вход которогосоединен с третьим входом модуля,выход второго элемента ИЛИ соединенсо вторым входом второго элементаИ, о т л и ч а ю щ и й с я тем, что,с целью упрощения модуля и расширения его функциональных возможностейза счет реализации функции Р 17-триггера, третий вход модуля соединенсо вторым...

Номер патента: 1177430

Опубликовано: 07.09.1985

Авторы: Вилен, Дерябин, Жулидов, Мезенин, Тусеев

МПК: E04B 1/58

Метки: каркаса, пространственного, соединение, стержней, узловое

...транспорта(53) 69.057.4:624.017.7(088.8) (56 Авторское свидетельство СССР В 8855418, кл. Е 04 В 1/58, 1980.Трофимов В.И, Бегун Г.Б. Структурные конструкции. М.,Стройиздат, 72, с.54, рис. 139.(54)(57) УЗЛОВОЕ СОЕДИНЕНИЕ СТЕРЖНЕЙ ПРОСТРАНСТВЕННОГО КАРКАСА, содержащее узловой элемент, выполненный в виде жестко соединенных в одной точке под углами стержней с резьбой на концах, и соединительные детали, о т л и ч а ю щ е е с я тем, что,с целью снижения материалоемкости, упрощения монтажа и повышения надежности, каждая соединительная детапь выполнена в виде стержня с захватом под ключ и резьбой на одном конце, для соединения со стержнем каркаса, а также с цилиндрической головкой и охватывающей ее накидной гайкой на другом конце для соединения с...

Номер патента: 1174114

Опубликовано: 23.08.1985

Авторы: Бусыгин, Демидов, Дерябин, Зуев, Костенков, Наговицын, Фроликов

МПК: B21C 23/22, B21J 13/02

Метки: горячей, штамп, штамповки

...горячий металл заготовки.Поверхностные слои гравюры вставок 253 и 4 при работе многократно контактируют с горячим металлом, наибольшемунагреву. подвергаются выступающиеэлементы гравюры, образуемые винтами5 и 6, изготовленные отдельно от: 30вставки, что требует применения дляих материала более теплостойкойстали. Высокая теплостойкость материала вставок способствует увелпчению износостойкости штампов, а нане- Зсение слоя олова на контактную поверхность вставки с корпусом улучшает отвод тепла от нагретых слоевгравюры и предохраняет ее от перегрева. 40Вставки гравюры из износостойкого материала толщиной 0,05-0,15 отих диаметра выполнены методомгорячей торцовой прокатки. Выбор"олщнны вставки производится с учетом глубины циклического...

Номер патента: 1170455

Опубликовано: 30.07.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 9/00

Метки: микропрограммный, модуль

...первый 7 формирователь импульсов, триггер 8, первый элемент НЕ 9, первый 10 и второй1 элементы И, третий элемент ИЛИ 12, второй 13 формирователь импуль". сов, второй элемент НЕ 14, третий 15 и четвертый 16 элементы И, выход .17 потенциальной команды и выходы 18 и 19 импульсных команд.Устройство работает следующим образом.Запускающий импульс, поступая на один из входов 2, через элемент ИЛИ 5 проходит на Б-вход КЗ-триггера 8 и переводит его в состояние 1. При этом на выход 17 модуля выдается управляющий сигнал до тех пор, пока на один из входов 3 не поступит сигнал сброса, который формируется либо операционным устройством, либо может являться управ" ляющим сигналом с другим модулем. Сигнал сброса через элемент ИЛИ б поступает на...

Номер патента: 1168923

Опубликовано: 23.07.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский, Синегубов

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...И 17 - с выходом второгоэлемента НЕ 14, первый вход шестогоэлемента И 18 - с выходом первогоэлемента НЕ 13, первый вход восьмого элемента И 19 - с выходом четвер"того элемента НЕ 15, второй входвосьмого элемента И 19 - с выхо"дом третьего элемента НЕ 16, первыйвход пятого элемента И 20 - с выхо"дом третьего элемента НЕ 16, первыйвход второго элемента ИЛИ 11 - свыходом первого элемента И 7, второйвход второго элементч ИЛИ 11 - свыходом второго элемента И 8, третийвход второго элемента ИЛИ 11 - с.выходом третьего элемента И 10,выход второго элемента ИЛИ 1 - спервым выходом 12 модуля, выходседьмого элемента И 17 - с третьимконтрольным выходом 22 модуля, вы"ход ыестого элемента И 8 - с четвертым контрольным выходом 23 модуля,...

Номер патента: 1167602

Опубликовано: 15.07.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 7/00

Метки: многофункциональный, модуль

...формулы из пяти букв Ц .Недостатком его является тс, что настроечные и информационные вхсдь 1 30 .объединены. Это не позволяет автоматически перестраивать модуль на реализацию соответствующей беспсвторной функции, что ограничивает область его применения, 35 Цель изобретения - расширение области применения модуля за счет разделения входов модуля на информационные и настроечные.Поставленная цель достигается тем, что в многоФункциональный модуль, содержащий элементы И, ИЛИ, причем первый, второй и третий входы первого элемента И соединены с первым, вторым и третьим информационными входами модуля соответственно, выход первого элемента И соединен с первым входом первогр элемента ИЛИ, первый и второй информационные входы модуля соединены...

Номер патента: 1164552

Опубликовано: 30.06.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 7/00

Метки: многофункциональный, модуль

...настройку 40 и не позволяет автоматически перестраивать модуль для реализации любой другой бесповторной Функции,Цель изобретения - расширение области применения модуля за счет 45 разделения входов модуля на информационные и настроечные.Поставленная цель достигается тем,что в многофункциональныймодуль, содержащий элементы И, ИЛИ, причем . 50 входы первого элемента И соединены с первым, вторым, третьим и четвертым информационными входами мо, дуля соответственно, входы первого элемента ИЛИ соединены с вторым, 55 третьим и четвертым информационны - ми входами модуля соответственно, , выход,. первого элемента ИЛИ соединен с первым входом второго элемента И, выход которого соединен спервым входом второго элемента ИЛИ,выход которого...

Номер патента: 1158093

Опубликовано: 30.05.1985

Авторы: Дерябин, Порошин, Савранский

МПК: A01F 29/00

Метки: измельчитель, рисовой, соломы

...известных устройств являются отсутствие защемления измельчаемого материала и, как следствие, некачественное измельчение, наматывание соломы на вал ротора режущих дисков,Цель изобретения - повышение качества и снижение энергоемкости резания,Поставленная цель достигается тем, чтопротиворежущее устройство измельчителя ри совой соломы выполнено в виде двух валов с рифлеными дисками и распорнымикольцами, причем режущие диски размещены напротив распорных колец противорежуш,его устройства, а рифленые диски одноговала расположены с перекрытием в ради.альном направлении с рифленым и дисками другого вала,На фиг. 1 изображено взаимное расположение питающего и прессующего транспортеров, валов с рифлеными дисками изубчатых режущих дисков; на фиг....

Номер патента: 1157087

Опубликовано: 23.05.1985

Авторы: Берштейн, Дерябин, Коваль, Малыгин, Матвиенко, Михалев, Осадчук, Попов, Сотников, Терешкин, Шагалов

МПК: C21D 7/02

Метки: упрочнения

...в среднейчасти нижнего пояса.В наиболее напряженных зонахуказанных деталей остаточные плас-тические деформации находятся в , пределах 0,05-0,47. Затем проводятусталостные испытания упрочненныхдеталей. В табл.1 приведена живучесть деталей. В табл.2 приведеновлияние упрочнения на выносливостьдеталей с литейными дефектами.Испытания боковых рам и надрессорных балок проводят в режиме постоянной средней нагрузки цикла,равной соответственно 300 и 400 кН,а поддерживающих балочек в режимепостоянного коэффициентаасимметрии,равного 0,29.Живучесть деталей, приведеннаяв табл.1, определяется как разностьчисел циклов переменной нагрузкидо разрушения (Бр) и появления первой трещины длиной 20 мм (Я,.).Сравнение вариантов в зависимостиот величины...

Номер патента: 1146655

Опубликовано: 23.03.1985

Авторы: Аляев, Викентьев, Дерябин, Рачинский

МПК: G06F 7/00

Метки: многофункциональный, модуль

...входом третьего элемента ИЛИ,второй и третий входы которого соединены соответственно с выходамитретьего и четвертого элементов И,.входы четвертого элемента И соединены соответственно с первым управляющим входом модуля и выходом четвертого элемента ИЛИ, первый входкоторого соединен с выходом пятого1элемента И, первый вход которого соединен с вторым информационным входом модуля и вторым входом первого 55элемента И, второй вход второго элемента ИЛИ соединен с выходом шестогоэлемента И, первый вход которого сое.5 655динен с третьим информационным входоммодуля и первым входом пятого элемента ИЛИ, первый вход третьего элементаИ соединен с вторым управляющим входом модуля, введены элемент И, ИЛИ,причем второй информационный входМодуля...

Номер патента: 1145280

Опубликовано: 15.03.1985

Авторы: Арзамасцев, Гладышев, Дерябин, Никифоров, Ровнушкин, Топорищев, Тютюков

МПК: G01N 33/20

Метки: коэффициента, между, металлом, распределения, химического, шлаком, элемента

...например, в фарфоровой стпке до мелкодисперсного состояния (30-50 мкм). После получения однород. ной смеси ее восстанавливают водородом нли окисью углерода или смесью этих газов до получения требуемой степени восстановления окислов 10 элементов, входящих в состав металла Смесь перед или после восстановления рекомендуется брикетировать.Температура восстановления окислов элементов, входящих в состав 15 металла, определяется природой окислов. Например, для получения мелкодисперсной смеси чистого железа и шлака температура восстановления рекомендуется в пределах 700-.900 С. 2 О При температуре ниже 700 С затягивафется время достижения глубокой степени восстановления железа. При температурах выше 900 С частицы меоталлического железа...

Номер патента: 1142567

Опубликовано: 28.02.1985

Авторы: Батулов, Дерябин, Карпов, Кошин, Цетлин

МПК: E01C 19/28

Метки: вибрационный, каток

...на оси барабана 1,Однако такой каток характеризуетсянедостаточной эффективностью уплотнения, обусловленной непроизводитель -,ными затратами энергии на перемещение кулачков в радиальном направлении гидроцилиндрами.Наиболее близким к изобретениюявляется вибрационный каток, содержащий тяговую раму, ребристый валецс вибровозбудителем продольных колебаний 2 .Недостатком известного устройстваявляется недостаточная эффективностьпроцесса уплотнения из-за недостаточной глубины проработки грунта.Цель изобретения - повышение эффективности процесса уплотнения путем увечичения глубины проработкигрунта.Указанная цель достигается тем,,что в вибрационном катке, содержащемтяговую раму, ребристый валец с вибровозбудителем продольных колебаний,валец...

Номер патента: 1135827

Опубликовано: 23.01.1985

Авторы: Батулов, Дерябин, Ефимов, Карпов, Цетлин

МПК: E01C 19/28

Метки: вибрационный, грунтов, каток, уплотнения

...валец с торцовыми элементами и расположенный в вальце возбудитель продольных колебаний с, толкателями, снабжен вибровозбудителемнаправленногодействия и упругимэлементом, посредством которого онустановлен на тяговой раме, причемупругий элемент выполнен в виде сильФона и связан трубопроводами с возбу"дителем продольных колебаний, который выполнен и виде сильфона, связанного с торцовыми элементами вальца,толкателями, а внутренние полостисильфонов и трубопроводов заполненыжидкостью,На Фиг. изображен каток, общийвид, на Фиг.2 - узел сочленения вальца с тяговой рамой.Каток состоит из .тяговой рамаи упругого ребристого вальца2, выполненного, например, в видесильфона. Торцовые элементы 3 соединены с возбудителем 4 продольных...

Номер патента: 1133602

Опубликовано: 07.01.1985

Авторы: Дерябин, Карасик, Копытин, Файкин, Юревич

МПК: G06G 7/56

Метки: аппарате, моделирования, процесса, теплообменном, теплопередачи

...включены переменные электрические емкости, Причемпостоянные времени схем, следовательно, параметры их электрических элементов определяются из условия, чтоТ = КС, т.е, равно времени транспортирования частиц по длине зоны иликанала.Имитация процесса в пароводяномколлекторе, описываемого уравнениями(12) и (13), выполняется в устройстве с помощью масштабных усилителей,интегрирующего усилителя и умножителяеИмитация формирования скоростициркуляции нагреваемого потока (уравнение (16) ), давление потока (уравнение (14 и температуры потока налинии насыщения (уравнение (15,осуществляется с использованиеммасштабных операционных усилителей,умножителей, квадраторов, функционального преобразователя и интегрирующего усилителя,Устройство работает...

Номер патента: 1129004

Опубликовано: 15.12.1984

Авторы: Дерябин, Наследников, Сухов, Фураев

МПК: B21D 43/28

Метки: правильно-задающее

...полэун выполненв виде рамы, корпус непринодного ролика установлен внутри рамы с воэможностью поворота н плоскости расположения осей роликов, шток силового 60цилиндра узла. резки выполнен полым:.и внутри него размещен шток силовогоцилиндра узла прижима, а правильные.ролики кинематически связаны междусобой. 65 На Фиг.1 изображено предлагаемое,устройство, вид спереди; на фиг.2 -то же, вид .сбоку 1 на Фиг.З - разрезА-А на Фиг,21 иа Фиг.4 - устройствопри поднятом верхнем ролике,Правильно-задающее устройствосодержит основание 1 на которомустановлен поддерживающий вал 2 дляразмещения на нем крупногабаритногобунтоного материала 3,Поддерживающий вал 2 одним концом крепится на фигурном кронштейне 4,внутри которого размещен привод 5 вращения...

Номер патента: 1128132

Опубликовано: 07.12.1984

Авторы: Горелов, Дерябин, Клячин

МПК: G01M 5/00

Метки: испытания, конструкций, стержневых

...пантографа и с одной из опор, 4 О и измерительные приспособления, пан-, тограф снабжен стержнем, одна иэ опор выполнена в виде раскосов, установленных на основании, причем раскосы и стержень установлены с возможностью взаимодействия с узлом испытываемой конструкции.Кроме того, стеожень соединен с вершиной пантографа с противоположной стороны от силовозбуждающего механизма, 50 Фвеликих плоских частей с одной общей вершиной, стержень соединен с вершиной мадой плоскости части пантографа, расположенной внутри большей части, а силовоэбуждающий механизм установлен на основании и соединен с вершиной большей части пантографа. Пантограф выполнен составным иэдвух разновеликих плоских. частей содной общей вершиной, стержень соединен с...

Номер патента: 1127906

Опубликовано: 07.12.1984

Авторы: Арнаутов, Винокуров, Дерябин, Довголюк, Киселев, Ромазан, Смирнов, Третьяков, Червяков

МПК: C21C 5/28

Метки: ванадиевого, конвертере, передела, чугуна

...достижении содержания углерода и ванадия 0,3-0,8 и О, 1-О, 15% соответственно, а заканчивают продувку при концентрации ванадия 0,02-0,08%..Предлагаемые параметры получены при переделе ванадиевого чугуна в 0,2 т конвертере опытно-экспериментального завода и в 160 т конвертерах комбината.25В условиях. опытно-экспериментального завода при проведении опытов по существующей технологии использовали для регулирования температурного и шлакового режимов .прокатную ока- З 0лину и, на .ряде опытов, металлолом. Полупромышленные и промышленные опыты проводили при исходной температуре чугуна 13500 С и начальной интенсивности в 0,2 т конвертерах, рав-35 ной 0,4 мф/мин, для 160 т конвертеров300 мф /мин. Удельный расход в обоихслучаях примерно...

Номер патента: 1120379

Опубликовано: 23.10.1984

Авторы: Бобылев, Дерябин, Набока, Черемухин

МПК: G08B 13/22

Метки: сигнализации, тревожной

...звуковых колебаний вызванных проезжающим транспортом и другими внешними источниками шума, в электричес- кий сигнал. Усилитель 14 обеспечивает усиление выходного сигнала микрофона 13 до требуемой величины и может быть выполнен по любой из известных схем микрофонных усилителей, Активный фильтр 15 выполняется также по известным схемам и обеспечивает выделение сигналов в полосе частот, определяющих ложные срабатывания датчиков 1 под действием внешнихакустических шумов. Выпрямитель 16строится по стандартной схеме и формирует входной сигнал для триггера17 Шмитта, выполненного на транзисторах 18 и 19. Светодиод 22 оптрона 20 подключен к коллектору выходного транзистора 19 триггера 17 Шмитта, а фоторезистор 21 оптрона 20 включен в...

Номер патента: 1118556

Опубликовано: 15.10.1984

Авторы: Андреев, Дерябин, Кочин, Мельников, Петрова

МПК: B41C 1/00

Метки: печатной, рельефной, формы

...заливку гальваноотложениягартом до толщины 20"25 мм, механическую обработку форм (обрезка поформату, рихтовка, обработка но росту,углубление широких пробелов, обработка для крепления на печатной машине), граверную обработку.Известный способ отличают обратимость материала, простота всех операций, удовлетворительные экономические показатели. Однако известныйспособ также характеризуется ограниченным форматом, нарушением графичес"кой точности печатающих элементов, многостадийностью. Кроме того формы,подлитые гартом, имеют большую массу, а процесс их изготовления связанс плавкой и механической обработкойсвинцового сплава, что создает вредные условия труда.Цель изобретения - повышение точности роста и геометрических размеров...

Номер патента: 1111764

Опубликовано: 07.09.1984

Авторы: Балдин, Дерябин, Сидоренко, Шашков

МПК: A61M 1/03

Метки: гемосорбции

...полипропиленовые шарики со"держат мономер и цизкомолекулярныепродукты, которые нарушают устойчивость мембран кровяных клеток. Кроме25того, эти полипропиленовые шарикине исключают образования мест спекания и каналов при прохождении крови через активированный уголь.Целью изобретения является повышение эффективности сорбции путемобеспечения возможности устранонияспекшихся зон и каналов в угле.Цель достигается тем, что в устройстве для гемосорбции, содержащемкорпус с патрубками для подвода иотвода крови, внутри которого размещены фильтры и активированный уголь,корпус выполнен из эластичной прозрачной синтетической пленки.На чертеже изображено предложенное устройство для гемосорбции.Устройство содержит корпус 1,внутри которого помещены...

Номер патента: 1110553

Опубликовано: 30.08.1984

Авторы: Дерябин, Лакирев, Хилькевич

МПК: B23B 31/10

Метки: закрепления, патрон

...к необходимости иметь стержниразной длины, так как это необходимо, чтобывтулка, перемещающаяся продольно, равномерно передвигалась из-за разного прогибакаждого стержня.Целью изобретения является расширениетехнологических возможностей,Поставленная цель достигается тем, чтов патроне для закрепления деталей, выполненном в виде установленных в корпусе свозможностью относительного перемещениядвух втулок и размещенного между нимичетного количества гибких элементов, равномерно расположенных по окружности, гибкие элементы в виде нитей связаны другс другом и установлены с возможностьюперемещения относительно втулок. На фиг. 1 изображен патрон, общий вид; на фиг. 2 - навивка нити на детали при повороте втулки на 360, на фиг. 3 - вид А на фиг. 2;...

Номер патента: 1103836

Опубликовано: 23.07.1984

Авторы: Дерябин, Четвергов

МПК: A01M 5/08

Метки: жука, колорадского, сбора, уничтожения

...жуков выполнен в виде установленной на раме перпендикулярно направлению движения пластины с прорезями для кустов и гребешка с эластичными зубьями, размещенными в прорезях пластины, причем гребешок установлен на раме с помошью двуплечего рычага с шаровой опорой, кинематически связанного посредством эксцентрика и редуктора с осью опорных колес, при этом механизм сбора и выноса жуков из рабочей зоны снабжен наклонным приемным лотком, верхняя кромка которого контактирует с поверхностью транспортера касательно к его ведомому шкиву, а нижняя сопряжена с механизмом уничтожения жуков, выполненным в виде встречно вращающихся контактирующих один с другим катков, один из которых соединен с приводом и сопряжен с приемным лотком, а другой...

Номер патента: 1100668

Опубликовано: 30.06.1984

Авторы: Дерябин, Крылов, Сперанский, Филиппов

МПК: F21V 31/04

Метки: подводный, соединитель, электрический

...выполнен в виде пары подпружиненных контактодержателей, закрепленных одними концами на осях с .возможностью качания в плоскости,перпендикулярной оси штырья, и установленного между другими концамиконтактодержателей разжимного кулачка с рычагом управления,На фиг. 1 изображен соединитель,разрез; на фиг. 2 - сечение камерыпродувки в плоскости раздвижныхконтактодержателей.Подводный электрический соединитель содержит основную 1 и ответную2 части, образующие камеру продувки тью кЫания в плоскости, перпендикулярной оси штыря, и установленного между концами контактодержателей разжимного кулачка с рычагом управления. 3, емкость для сжатого газа 4, иразмещенные в камере взаимодействующие между собой штырь 5 и гнездо 6 сконактными элементами 7....

Номер патента: 1098685

Опубликовано: 23.06.1984

Авторы: Дерябин, Козлов, Лакирев

МПК: B23B 49/02

Метки: втулка, кондукторная

...выполнены цилиндрические отверстия 4 (фиг, 4). Оси отверстий параллельны оси втулки и лежат на равном расстоянии от нее и одна от другой, В цилиндрических отверстиях 4по посадке скольжения установленыой 6 рные элементы 5. На опорных элементах посредством осей 6 укрепленыцилиндрические направляющие ролики 7.В верхних торцах опорных элементов 5установлены эксцентричные осям последних выступы 8. В корпусе 1 втулки по резьбе установлены кольца 9 и10; причем кольца располагаются сзазором между ними (достаточно зазора, равного шагу резьбы). В кольцах9 и 10 выполнены радиальные сквозныепазы 11 и 12, число которых в каждомкольце равно числу опорных элементов(установка эксцентричных выступов 8осуществляется в опорные элементы5 через радиальные...

Номер патента: 1094639

Опубликовано: 30.05.1984

Авторы: Дерябин, Смирнов

МПК: B21D 3/10

Метки: правки, штамп

...- штамп с выдвинутой матрицей из рабочей зоны (позиция загрузки), вид сбоку; на фиг. 7 - штамп при движении матрицы в рабочую зону с уложенной деталью при повороте валика и щитка для продвижения деталей в рабочую зону штампа, вид сбоку. Штамп для правки-чеканки состоит из верхней плиты 1 с пуансоном 2, нижней плиты 3, по которой движется в направляющих пазах матрица 4 при помощи пневмоцилиндра 5; стоек 6, укрепленных на нижней плите 3, одна из которых, наприМер левая, имеет упор 7, служащий для направления движения, а также для упора пальца 8, имеющего возможность вертикального возвратно-поступательного движения по поперечине 9, на которой жестко закреплен щиток 10, Копир 11 н лоток 12 жестко закреплены на матрице 4.Штамп работает...
