Самоконтролируемый микропрограммный модуль

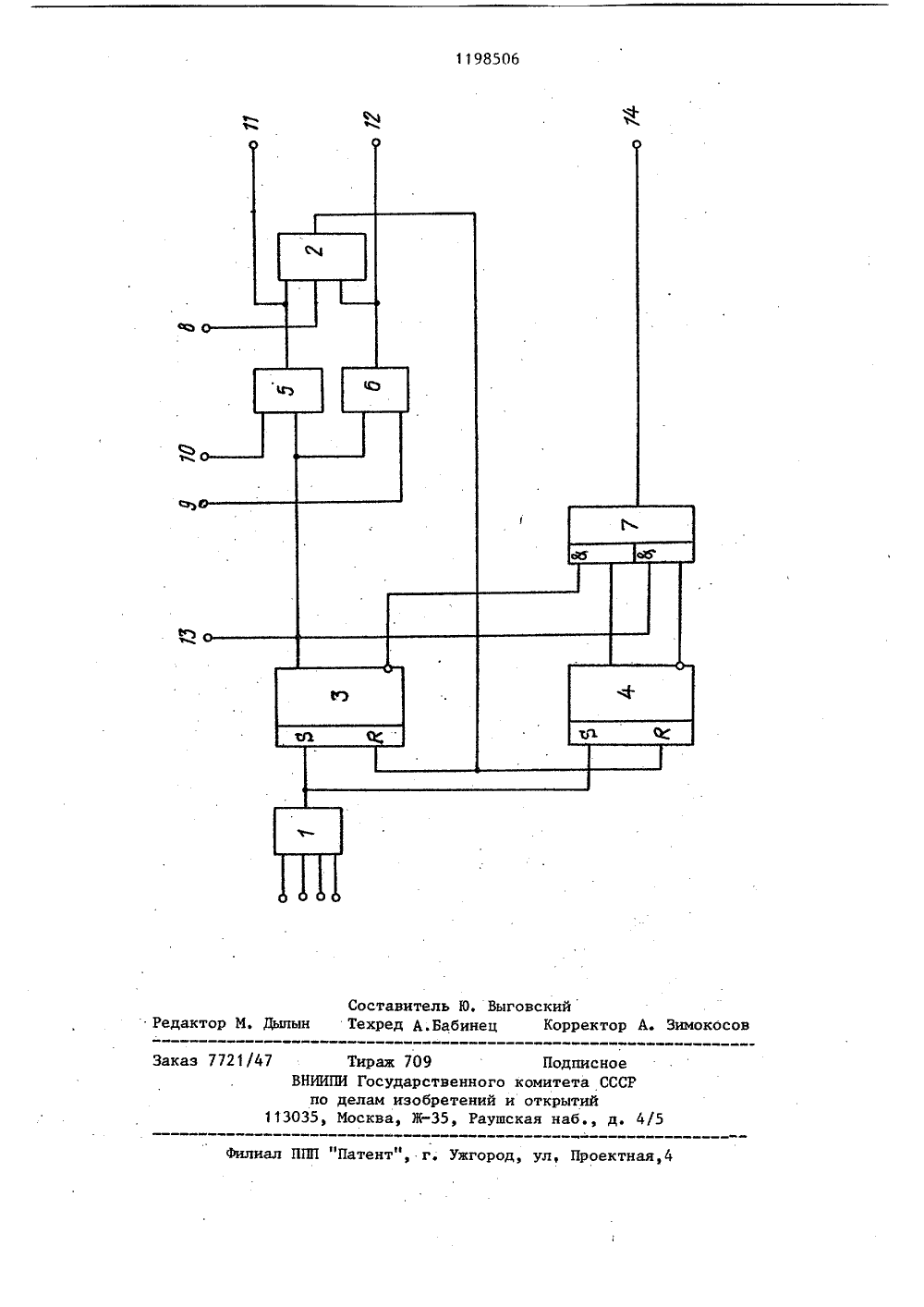

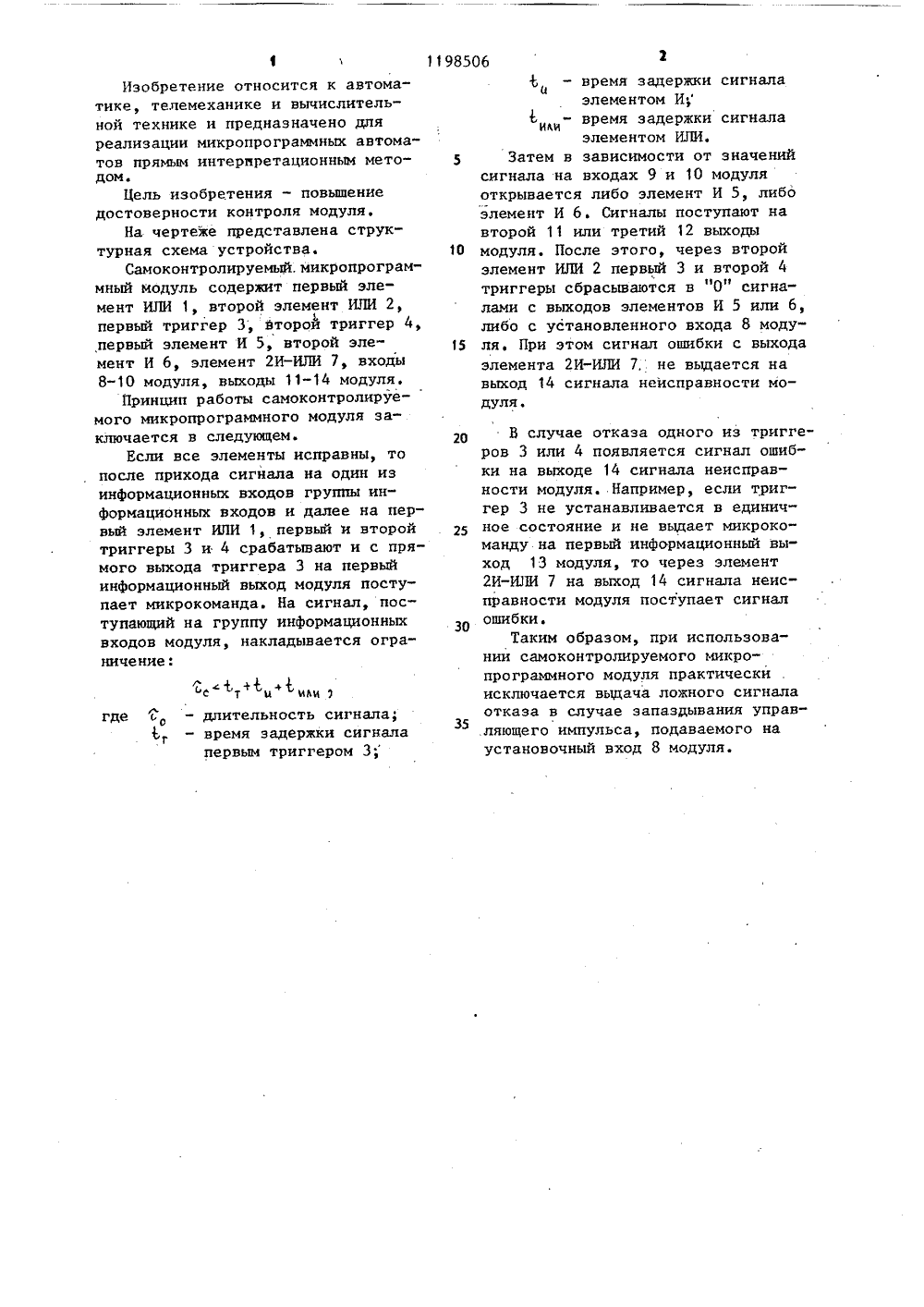

(511 4 С 06 Г 7/00 11/00 ПИСАНИЕ ИЗОБРЕТЕНИЯ СТВУ К АВТОРСК МО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Барабаш И.П. и др. Синтез микропрограе(ных автоматов, ч. 1. Харьков, 1977, с. 115, рис. 6.5,Ткаченко С.Н., Харченко В.С. Метод построения микропрограммных автоматов на самоконтролируемых модулях. - Указатель поступлений информационных материалов, ЦИВТИ СССР, 1976, у 6, с. 10, рис. 3. (54)(57) САМОКОНТРОЛИРУЕМЫИ МИКРОПРОГРАММНЫЙ МОДУЛЬ содержащий два элемента ИЛИ, два элемента И,. два триггера, элемент 2 И-ИЛИ, причем группа входов первого элемента ИЛИ является группой информационных входов модуля, выход первого элемента ИЛИ соединен с единичными входами первого и второго триггеров, прямой выход первого триггера соединен с первым входом первого элемента И элемента 2 И-ИЛИ, первыми входами первого и второго элементов И и является первым информационным выходом модуля, выходыпервого и второго элементов И соединены соответственно с первым ивторым входами второго элемента ИЛИи являются соответственно вторым итретьим выходами модуля, вторыевходы первого и второго элементов Иявляются соответственно первым ивторым информационными входами модуля, третий вход второго элемента ИЛИ является установочным входоммодуля, вьщод второго элемента ИЛИсоединен с нулевым входом первоготриггера, инверсный выход первоготриггера соединен с первым входомвторого элемента И элемента 2 И-ИЛИ,второй вход которого соединен спрямым выходом второго триггера,инверсный вход которого соединен.с вторым входом первого элемента Иэлемента 2 И-ИЛИ, выход которогоявляется выходом сигнала неисправности модуля, о т л и ч а ю щ и йс я тем, что, с целью повьппениядостоверности контроля модуля, выходвторого элемента ИЛИ соединен снулевым входом второго триггера.Изобретение относится к автоматике, телемеханике и вычислительной технике и предназначено для реализации микропрограммных автоматов прямым интерпретационным методом.Цель изобретения - повышение достоверности контроля модуля.На чертеже представлена структурная схема устройства.Самоконтролируемый.микропрограммный модуль содержит первый элемент ИЛИ 1, второй элемент ИЛИ 2, первый триггер 3, второи триггер 4, первый элемент И 5, второй элемент И 6, элемент 2 И-ИЛИ 7, входы 8-10 модуля, выходы 11-14 модуля.Принцип работы самоконтролируемого микропрограммного модуля заключается в следующем.Если все элементы исправны, то после прихода сигнала на один из информационных входов группы информационных входов и далее на первый элемент ИЛИ 1, первый и второй триггеры 3 и 4 срабатывают и с прямого выхода триггера 3 на первый информационный выход модуля поступает микрокоманда. На сигнал, поступающий на группу информационных входов модуля, накладывается ограничение: т и или 1где- длительность сигнала;- время задержки сигналагпервым триггером 3 1198506- время задержки сигналааэлементом И- время задержки сигналаилиэлементом ИЛИ.5 Затем в зависимости от значенийсигнала на входах 9 и 10 модуляоткрывается либо элемент И 5, либоэлемент И 6. Сигналы поступают навторой 11 или третий 12 выходы 10 модуля. После этого, через второйэлемент ИЛИ 2 первый 3 и второй 4триггеры сбрасываются в "0" сигналами с выходов элементов И 5 или 6,либо с установленного входа 8 моду ля. При этом сигнал ошибки с выходаэлемента 2 И-ИЛИ 7, не выдается навыход 14 сигнала неисправности модуля. В случае отказа одного из триггеров 3 или 4 появляется сигнал ошибки на вь 1 ходе 14 сигнала неисправности модуля. Например, если триггер 3 не устанавливается в единичное состояние и не выдает микрокоманду на первый информационный выход 13 модуля, то через элемент2 И-ИЛИ 7 на выход 14 сигнала неисправности модуля поступает сигнал Зр ошибкиТаким образом, при использовании самоконтролируемого микропрограммного модуля практическиисключается выдача ложного сигналаотказа в случае запаздывания управ.ляющего импульса, подаваемого наустановочный вход 8 модуля.1198506 Составитель Ю. ВыговскийТехред А.Бабинец Корректор А. Зимокосо ал ППП "Патент", г. Ужгород, ул, Проектн Редактор М. Заказ 7721/4 Тираж 709 ВНИИПИ Государствен по делам изобрете 13035, Москва, Ж, Подписноеого комитета СССРий и открытийаушская наб., д.Вмю атавша
