D03D — Тканные материалы; способы ткачества; ткацкие станки

Номер патента: 883204

Опубликовано: 23.11.1981

Авторы: Арбитан, Войченко, Новак, Смирнов, Ясинская

МПК: D03D 11/00

Метки: многослойная, ткань

...последующим их вспениванием приопределенных температурных условиях.Использование изобретения позволит повысить упругость ткани при многократном воздействии нагрузок. Такая 3 88 каналов Ш .= (1 - 6) где Т - толшина ткани.На фиг. 1 изображен вариант выполнения переплетения ткани, в котором дополнительные основные нити второй зоны заработаны в каждом полотне, на фиг, 2 - то же, с незаработанными дополнительными основными нитями во второй зоне, на фиг. 3 и ч - многослойная ткань с армированием и без армирования, соответственно, общий вид.Многослойная ткань выполнена из двух полотен, каждой из которых образовано переплетением коренных ос-. новных 1-1 и уточных нитей 5-8, Полотна соединены друг с другом рядами дополнительных основных нитей 9...

Номер патента: 883205

Опубликовано: 23.11.1981

Авторы: Алексеев, Коваленко, Райков, Ракитский

МПК: D03D 41/00

Метки: отвода, переплетения, станке, ткани, ткацком, трехмерного

...них сменными шестернями 44-47.Кроме того, валы 41.-43 с насаженными на них шестернями связаны междусобой с помощью серег 48 и 48Средство изменения шага связано смеханизмом шагового перемещения спомощью конической пары 49 и 50.Механизм шагового перемещениятранспортеров включает вертикальныйвал 51, на котором насажены червяки52 и 53, связанные е червячными колесами 54 и 55, насаженные на валы 56и 57 транспортеров 29 и 30.Для приведения в движение транспортеров 29 и 30 вручную имеется муфта 58 и рукоятка 59Изменение расстояния между транспортерами производится с помощью винтов 60, Параллельные валы средств изменения шага в процессе работы меняет свое положение относительно другдруга и, благодаря серьгам 48 и 48(не меняют при...

Номер патента: 887645

Опубликовано: 07.12.1981

Авторы: Гордеев, Куликов, Чумбуридзе

МПК: D03D 11/00

Метки: многослойная, ткань

...с нитями 9, 10 эаполнительной основы. Уточная нить 24 переплетается одновременно с двумя системами за- до полнительной основы - нитями 7,9которые включаются в работу, и ни. тями 9,10, которые выключаются иэ работы, и т.д. Процесс тканеобразования повторяется в такой же последовательности, но снизу вверх до конца раппорта.В данной структуре между каркасными слоями получается три .продольных непрерывных дополнительных связей, которые образуются из эаполнительных основных нитей и располагаются равномерно по высоте ткани. В этом случае для получения трех дополнительных продольных связей необходимо четыре системы основных нитей для выработки заполнительных слоев, т.е. число дополнительных непрерывных продольных связей получается на единицу...

Номер патента: 887646

Опубликовано: 07.12.1981

Авторы: Фрид, Якеревич

МПК: D03D 45/02

Метки: состояния, станка, ткацкого

...соответствующие реле 7 узлов регистратора простоев срабатывают и становятся на самоблокировку, подключаясь через разделительные диоды 8 и собственные контакты 33 к шине 9 самоблокировки. После замыкания контактов 33 сигналы с шины 9 само- блокировки через первый блок 10 логики поступают на вход повторителя 11 сигналов останова. Разделительные диоды 8 обеспечивают задержку включения повторителя 11 сигналов останова до окончания включения реле 7. После . срабатывания повторитель 11 сигналов останова контактом 38 отключает питание с первой шины 16. Тем самым код останова фиксируется и защищается от ложных сигналов с других автоматических датчиков Кроме того, повторитель 11 сигналов останова контактом 37 снимает код рабочего состояния станка...

Номер патента: 390213

Опубликовано: 15.12.1981

Авторы: Андронов, Бакун, Белов, Межевич, Петров, Фельдман

МПК: D03D 15/00

Метки: безопасности, лента, ремней, средств, транспортных

...по отношению к смежным нитям, так что они образуют на фоне остальных нитей основы выделяющуюся полосу. При этом отношение величины удлинения при разрыве индикаторных нитей, т, е. нитей 3 и 4 основы, к той же величине несущих нитей 2 меньше отношения критического усилия, приводящего к обрыву ленты, к величине ее разрывного усилия, а суммарное разрывное усилие индикаторных нитей, определяемое их числом, сечением и удельной прочностью, значительно меньше, чем несущих нитей основы. Это достигается подбором материала нитей, выбором степени кручения нитей, а также степенью предварительной вытяжки при выработке ленты. Число индикаторных нитей 3 и 4 значительно меньше числа несущих нитей 2, и их меньшая несущая способность достигается их...

Номер патента: 889759

Опубликовано: 15.12.1981

Авторы: Корнев, Кутепов, Ляпин, Мазинов, Мартынов, Мещеряков, Персиянинов, Сурков

МПК: D03D 47/18

Метки: нити, пневморапирном, прокладывания, станке, ткацком, уточной

...поломкам, икак следствие к поломкам других деталей и механизмов станка.Наиболее близко к изобретению потехнической сущности устройство дляпрокладывания уточной нити на пнев"морапирном ткацком станке, содержащее установленные в направляшцихполые подающую и приемную рапиры,окаждая из которых соединена посредством рычага с планетарным механизмом, планетарная шестерня которогоустановлена на пальце, соосном рычагу и водилу, в каждом из которыхвыполнены сообщающиеся между собойканалы для подачи сжатого воздуха,соединенные с пневмосистемой станНедостатком данного устройстваявляется снижение надежности работыи уменьшение срока службы за счетослабления сечения несущей частитела пальца и высоких инерционныххарактеристик планетарного...

Номер патента: 705815

Опубликовано: 15.12.1981

Авторы: Ковалев, Комаров, Титов, Фарзалиев

МПК: D03D 47/26

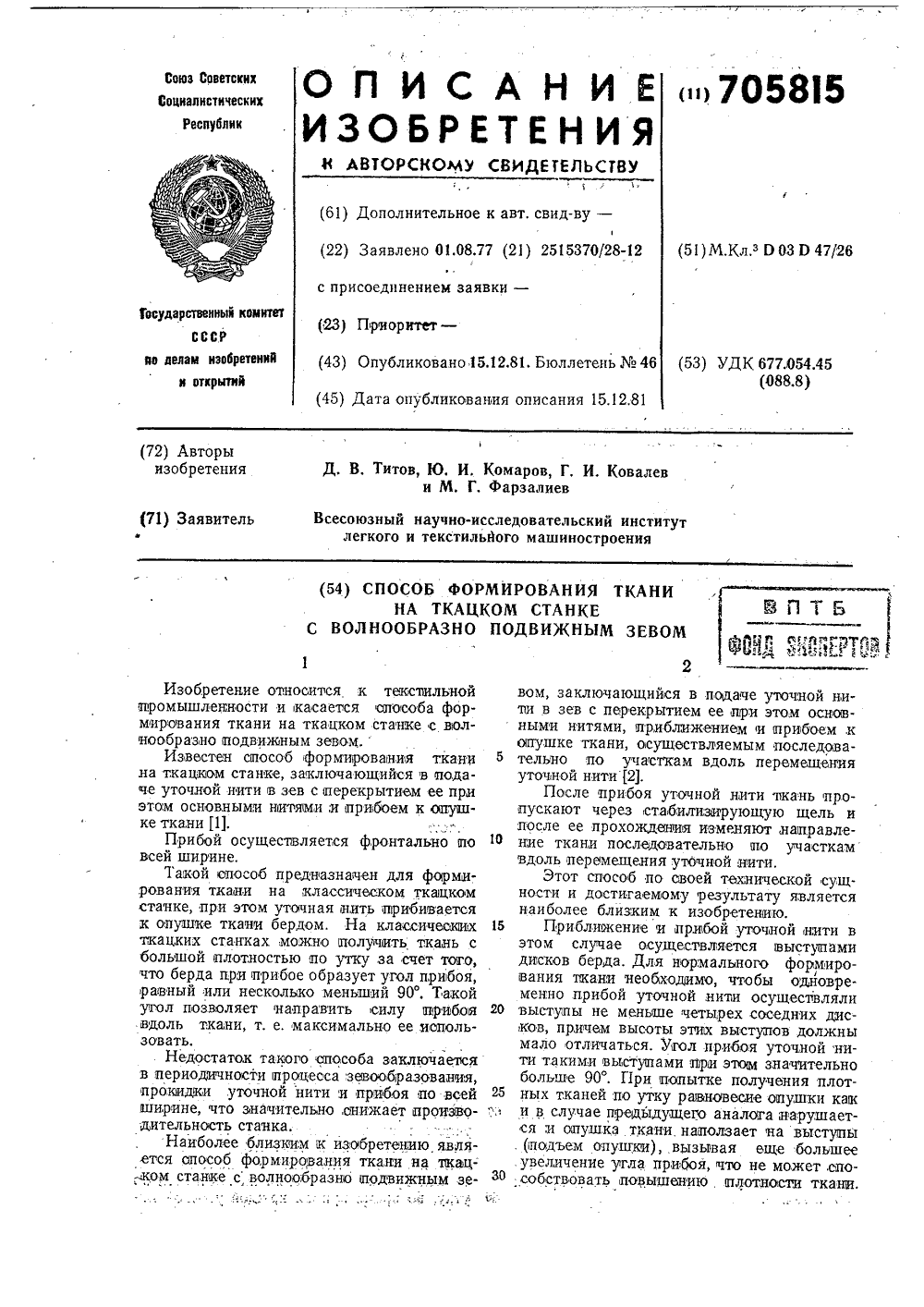

Метки: волнообразно, зевом, подвижным, станке, ткани, ткацком, формирования

...90. Попытка получения плотных тканей по утку при таких углах прибоя приводит к нарушению равновесия опушки ткани, иоторая начинает наползать на выступы дисков. Однако, так -как ткань в этом случае проходит через стабилизирующую щель, наползание опушки на выступы дисков ограничивается, но все же технологический процесс формирования ткани .нарушается и плотная ткань не формнруется.Недостаток указанного способа заключается,в ограниченности ассортиментных возможностей, а конкретнее:невозможности получения ткани с большой плотностью по утку,Для распгнрения ассортимента вырабатываемых тканей путем повышения их плотности по утку во время прибоя каждой уточной,нити по меньшей мерена одном из прибойных участков осущвствлявт подъем опушки...

Номер патента: 788864

Опубликовано: 30.12.1981

Авторы: Комаров, Паршин, Ротенбург

МПК: D03D 47/26

Метки: волнообразно, зевом, зевообразующий, механизм, подвижным, станка, ткацкого

...с роликовыми толкателями, установленными в верхних и нижних вертикальных направляющих и соединенными с ремизными рамками Ц.Ролик толкателя в зависимости от положения управляемого переключателя взаимодействует то с одним, то с другим пазом кулачка. Направляющие толкателей установлены над кулачками. В таком устроистве ув ние между рядами резии довательно, высоты, зев возрастание напряжения и повышает их обрывн нижние концы толкателеи солыно в направляющих дежность работы механи Целью изобретения является повышениенадежности работы и снижение обрывности основных нитей.Эта цель достигается тем, что в пред 5 ложенном устройстве пазы кулачков выполнены на обеих сторонах каждого кулачка. Ролики на толкателях соседних рядовремизных...

Номер патента: 896093

Опубликовано: 07.01.1982

Автор: Жуков

МПК: D03D 49/20

Метки: валик, станка, ткацкого, товарный

...с валика требуетзначительного времени из-за того чтонеобходимо осуществить операцию снятия валика со станка, после чего смещают сегменты и снижают рулоны тканис валика.На высокоскоростных бесчелочныхткацких станках особенно необходимов короткий срок освободить от тканивалик и вновь его поставить на станок.Поскольку на этих станках ткань нарабатывается быстро, то если станокне останавливать на тот период времени, когда валик снят со станка, тонаработанный отрезок ткани будет слишком велик для удобной заправки егоконца на вновь установленный валик.Останавливать же станок нецелесообразно из-за снижения производительности,0 15 20 25 30 35 40 45 50 55 левый конец валика, вид сверху; нафиг. 3 - разрез А-А на фиг. 1; нафиг. 4 - валик в...

Номер патента: 896094

Опубликовано: 07.01.1982

Авторы: Богза, Лопухов

МПК: D03D 51/34

Метки: нити, уточной

...и на устройство подается ток. Ткань 8, освещаемая источниками света 4 и 5, движется под фотоприемниками света 6 и 7. Световые лучи от источников 4 и 5 попадают на фотоприемники 6 и 7, которые преобразуют световой поток в электрический ток, Фотоприемники отрегулированы таким образом, что световой сигнал превращается в электрический при определенной интенсивности светового потока. Количество недолетов" длиной до 5 см равно 20, выше 5 см "недолетов" на определенную длину вырабатываемой ткани.При появлении "недолета" утка, например, длиной до 5 см световой луч от источника света 4 проходит через разреженную в этом месте ткань, у которой светопроницаемость из-за отсутствия утка увеличиваетсяи попадает на фотоприемник 6, возникает...

Номер патента: 899746

Опубликовано: 23.01.1982

Авторы: Вернер, Герхард, Готтфрид

МПК: D03D 47/26

Метки: ввода, волнообразно, зевом, механизм, нити, подвижным, прокладчиков, станка, тканеформирующий, ткацкого, уточной

...6 (фиг, 1 и 2) размещен кулачок 8 с винтовой поверхностью 9. Кулачок 8 установлен с возможностью осевого перемещения относительно вала 1 посредствомм жестко закрепленных на валу 1 втулки 10 и пальцев 11 и прижат пружинами 12 к закрепленным на ступице 6 штифтам 13. С зазором относительно кулачка установлен рычажок 14 микропереключателя 15, связанного с механизмом ткацкого станка.Кулачок 8 с винтовой поверхностью 9 по второму варианту (Фиг. 5 и 6) установлен в отверстии 16 вала 1. С винтовой поверхностью 9 контактируют концы стержней 17, закрепленных на, валу 1. Кулачок 8 с одной стороны подпружинен пружиной 18, а с другой- более сильной пружиной 19, которая закреплена на ступице звездочки 6 и установлена с воэможностью контакта с...

Номер патента: 782427

Опубликовано: 23.01.1982

Авторы: Ковалев, Комаров, Титов

МПК: D03D 47/26

Метки: бердо, волнообразно, зевом, подвижным, станка, ткацкого

...3 дисков 2, 2 в винтовой шпоночной канавке 4 вала 1, вершины зубьев 5 дисков 2,2 лежат на винтовой линии А (фиг. 3), вершины 10, 10 передних, граней прибойных зубьев 8, 8 пары дисков 2, 2 и вершины 11, 11 передних граней дополнительных зубьев 9, 9 смежных дисков соседней пары лежат на прямых Б; В, расположенных под углом О, т, меньшим угла Х наклона винтовой линии А, образованной вершинами зубьев 5, При расположении вершины передних граней указанных, зубьев на прямых, параллельных оси вала, в=т 1=360, где д - количество дисков в шагейвинта. Прибойные зубья 8, 8 и 9, 9 служат для прибоя уточной нити 6. Для устранения рассечек в ткани, которые образуйтся в результате прибоя зубьями 8,8, необходим более интенсивный прибой, который способен...

Номер патента: 903400

Опубликовано: 07.02.1982

Авторы: Басова, Макаров, Попов, Рафиенко, Шевкова

МПК: D03D 1/00

Метки: ткань, фильтровальная

...38/7 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 синтетические основные мононити исинтетические уточные нити.При этом содержание мононитейсоставляет 60, штапельных уточныхнитей 40, коэффициент крутки пряжиравен 30 3).Недостатком этой ткани является .то, что по мере эксплуатации частицыпульпы проникают между короткимиволоконцами уточной штапельной пряжи,застревают там и забивают поры вткани. Это объясняется тем, что штапельная пряжа с коэффициентом крутки30 имеет ворсистую поверхность, которая затрудняет регенерацию и позволяет регенерировать ткань толькона 25, т.е. восстанавливать фильтровальные свойства на 25. Неполнаярегенерация ткани приводит при дальнейшем ее использовании к быстройзакупорке пор, снижению ее Фильтровальных...

Номер патента: 903401

Опубликовано: 07.02.1982

Авторы: Керимов, Романов, Хватов

МПК: D03D 45/50

Метки: кромкообразующее, станку, ткацкому, челночному

...шума и может быть примененотолько на тихоходных станках. Кроме того, конструкция этого устройстване позволяет выводить иглу из рабочей зоны во время заправки станкаили разработки полотна в зоне кромок,Пелью изобретения является повышение удобства в обслуживании и надежности в работе.Эта цель достигается тем, что рычаг иглодержателя связан с приводомпосредством двуплечего рычага, соединенного с главным валом станка,и шарнирно соединенной с ним и срычагом иглодержателя тяги. Иглодержатель установлен на рычаге шарнирнои соединен с ним посредством защелки.Шарнир, соединяющий тягу с рычагомиглодержателя, установлен на этомрычаге с воэможностью перемещенияпо нему для изменения хода иглы.Тяга выполнена регулируемой по длине.На Фиг. 1...

Номер патента: 903402

Опубликовано: 07.02.1982

Авторы: Богаченков, Головня, Ефремов, Харечко

МПК: D03D 47/34

Метки: бесчелночному, нити, станку, ткацкому, тормоз, уточной

...тормоз, общий вид; на фиг. 2 - вид тормоза в аксонометрии; на Фиг. 3 - направляющий глазок; на Фиг. 4 - вариант выполнения скобы.Тормоз уточной нити содержит тормозную пластину 1, укрепленную в опорах 2 и 3. Опора 2 выполнена в виде двуплечего рычага и опирается на стержень 4. Благодаря усилию (направление показано стрелкой) тормозная пластина 1 находится в натянутом состоянии. На пластине 1 установлены направляющие глазки 5 для уточной нити 6, прижатые к пластине каждый своей упругой скобой 7. Глазок 5 имеет прорезь 8 для эаводки в него уточной нити и,паэ 9 для одной из ветвей скобы 7, перпендикулярный к направлению движения уточной нити 6, Нить 6 прижата к тормозной пластине 1 лапкой 10, укрепленной на державке 11, кинематически...

Номер патента: 903403

Опубликовано: 07.02.1982

Авторы: Горлова, Морыганов

МПК: D03D 49/12

Метки: механизм, натяжения, нитей, основных, станке, ткацком

...контактирования одним плечом с упором, а другим - с концом оииоплечего рычага.Иа чертеже схематически изображен механизм регулирования натяжения основных нитей на ткацком станке.Механизм содержит установленное на рычагах 1 скало 2. Рычаги 1 жестко закреплены на валу 3. На одном иэ рычагов 1 закреплена ось 4, на которой шарнирно установлен угловой двуплечий рычаг 5. На раме станка установлен неподвижно упор б и одноплечий рычаг 7, шарнирно соединенный посредством тяги 8, рычага 9 и тяги 10 с лопастью 11 батана ткацкого станка.Основные нити 12, сходящие с навоя 13, огибают скало 2 и уставов- ленное после него на рамах станка скало 14. Угловой двуплечий рычаг 5 смонтирован таким образом, что одно его плечо может контактировать с упором...

Номер патента: 828740

Опубликовано: 15.02.1982

Авторы: Гальперин, Ковалев, Комаров, Лощилин

МПК: D03D 47/26

Метки: волнообразно, зевом, механизм, подвижным, станка, тканеформирующий, ткацкого

...винта шнека. С приводной винтовойповерхностью 7 шнека взаимодейстует поверхность 10 задней части корпуса прокладчиков 9. Передняя часть корпуса выполненасс снижающимся от мыска 11 скосом 12 ибоковым срезом 13 и направлена в сторонуограничительной поверхности 8 шнека,20 25 30 35 40 45 50 60 65 4Боковой срез 13 и скос 12 выполняются таким образом, что угол наклона проекции ребра 14, являюгцегося линией их пересечсния, в горизонтальной плоскости был бы меньше утла наклона винтовой линии шнека. При этом расстояние от оси вала О до точки А ребра 14 прокладчика должно уменьшаться с удалением от мыска 11 т, с. о, ( рз ( р в при ср, - срА ( ср в где р в Чв координаты точки ребра 14, совпадающей с мыском челнока;о я, ср , р,ср, - координаты...

Номер патента: 828741

Опубликовано: 15.02.1982

Авторы: Гальперин, Ковалев, Комаров, Лощилин, Лухманов

МПК: D03D 47/26

Метки: волнообразно, зевом, нити, перемещения, подвижным, прокладчиков, станке, ткацком, уточной

...установленной в горизонтальной плоскости и гонками 15 (см. фиг. 4) для перемещения прокладчиков 6, установленных в шарнирах 16 цепи 14. Гонки 15 установлены с возможностью взаимодействия с горками 17. В зоне между входом и выходом прокладчика 6 из тканеформирующего механизма 1 и транспортером 13 возврата расположены винтовые кулачки 18 и 19, оси которых параллельны оси винтового шнека 5.Для образования зон совместного взаимодействия тканеформирующего механизма и транспортера возврата с прокладчиками винтовые кулачки смещены относительно шнека таким образом, что плоскосгь, в которой лежат оси винтового кулачка и приводного вала, размещена под углом к горизонтальной плоскости. Л расстояние Ь между торцами шнека и винтового кулачка...

Номер патента: 907094

Опубликовано: 23.02.1982

Авторы: Зарин, Ковалев, Першиков

МПК: D03D 11/00

Метки: антифрикционная, ткань

...повышение коэффициента трений при малых удельных нагрузках,Каждая группа нитей образована нитями постоянного метрического номера и хотя бы одна из групп имеет метриче О ский номер нити, отличный от номера другой группы. Соотношение поперечных сечений нитей, составляюших соседние группы, предпочти-ельно выбирать в интервале "больших к меньшему" 1,15- 15 4:1. При величине соотношения, меньшей 1,15, начинает сказывается неравнота по тонине нитей и коэффициент трения при нагрузках 5-25 кг/см резко2 (в 2,5 раза) возрастает, а при величи.- щ не соотношения более 4 возникают определенные трудности в процессе ткачества. Соединение лицевой и изнаночной сторон осуществляется основными нитями лицевого слоя, которые входят в зацеп907094...

Номер патента: 907095

Опубликовано: 23.02.1982

Авторы: Барбашов, Григорьев, Ермаков, Живетин, Орлик, Селиванов

МПК: D03D 37/00

Метки: круглоткацкого, станка, челнок

...их укладку в зоне формироваГия, сообразуясь с параметрами строения рукавной тканиОдним из главных условий для качественного Формирования ткани является смещение друг относительна друга в направлении канавок прибойных выступов на величину 1 (Фиг. ). Величина 1 может колебаться от /4 до 3/4 толщины перерабатываемои в утке нити и устанавливается с учетом количества кручений на единицу длины нити, номера пряжи и природы волокна.Возьмем два крайних случая. Первый - когда Формирование рукавной ткани неответственного назначения осуществляется из лавсана с круткой в пределах 60-0 кручений на 1 м нитей и рукавной ткани ответственного назначения " с круткой до 200 кручений на 1 м длины нити. То в первом случае смещение 1 назначают...

Номер патента: 907096

Опубликовано: 23.02.1982

Автор: Балашов

МПК: D03D 47/30

Метки: бесчелночный, станок, ткацкий

...устройства, выполняющие те же Функции,Рапира Фиг. 37 имеет воздухопровод 2, соединяемый с воздухопроводом планетарного привода рапиры, воздухопровод 3, через который пропус 40кается уточная нить, коаксиально расположенные сопла 14 и 15, питаемыеот воздуховодов 12 н 13, и соплонагнетающее 16, питаемое через дроссель 17 от воздухопронода 2.43Станок работает следующим образом Фиг.4Уточная нить с помощью отмеривающих валиков 5 и 6 сматывается с бобины и направляется в глазок 8 рычага 7, который совершает качательное движение в соответствии с цикломстанка, увеличивая при повороте внизи уменьшая при повороте вверх запаснити и управляя таким образом подачей уточной нити в рапиру.Момент прибоя уточной нити. Рапира 1 находится на...

Номер патента: 907097

Опубликовано: 23.02.1982

Авторы: Быстров, Гречишкин, Леонович, Сурин, Ямщиков

МПК: D03D 49/60

Метки: батанный, механизм, станка, ткацкого

...могут быть составлены таким образом, что образуют многополюсную магнитную систему. Причем векторы намагниченности полюсов параллельны плоскостям берда 1. На раме станка установлены два вала 7 с постоянньц и магнитами 10, которые, как и в предыдущем случае, могут быть установлены как однополярно, так и двухполярно с чередующейся полярностью. Валь; установлены с возможностью вращения навстречу друг другу и между ними образован зазор 11, не 50 5 90709 взаимодействие " когда это расстояние максимально. В этом случае частота колебаний берда будетИ И= ;г5 7 бсколько превцшающий толщину постоянных магнитов 6.При движении батана в пере;,не мертвое положение, постоянные магниты 6, установленные на брусе батана 2, входят в технологический зазор...

Номер патента: 910879

Опубликовано: 07.03.1982

Авторы: Ефремов, Постников

МПК: D03D 35/00

Метки: лентоткацком, нитей, основных, сматывания, станке

...нижнего навоя - под этой плоскостью.На чертеже изображено предлагаемое устройство.На навойной раме 1 лентоткацкогостанка с заднего плана жестко закреплены передние вертикальные стойки 2 и задние вертикальные стойки 3, соединенные поперечными связями 4,В опорах передних вертикальных щ стоек 2 установлены верхний навой 5 инаправляющие валики 6 размещены за навоем, а в опорах задних вертикальных стоек 3 установлены средний навой 7 и нижний навой 8,.направляющие валики 9, 10 которых размещены перед навоями по ходу сматывания нитей, и направляющие прутки 11, 12, 13 для каждого из навоев 5, 7, 8 размещены в зоне сложения сложения основных 20 нитей.Работа устройства осуществляется следующим образом.При работе лентоткацкого станка основные...

Номер патента: 910880

Опубликовано: 07.03.1982

Автор: Барануков

МПК: D03D 39/02

Метки: ворсом, ковровых, основным

...ворсом осущеся следующим образом.Игольница 1 установленнастанке и оснащенная игламиет ворсовую основу 3, Перепрокладкой утоцной нити 5в галева которой пробранытилочной основы 10, перемеразуют два зева, верхний (основой 3 и настилоцной оснижний (коренной основой 1лочной основой 10), при этоная основа 11 пробрана в реи 8, а настилочная основамизку 7. Утоцную нит.ь 5 челпрокладывает в нижний зев,3 910 ний " пруток 4, который прибивают к опушке изделия батаном 12 (фиг.1). Затем ремизку 8 с половиной нитей коренной основы поднимают, а вторую половину пробранную в ремизку 9 вместе с настилочной основой 10, пробранную в .ремизку 7, опускают в образованный зев. Иглами 2 вводят ворсовые нити 3, огибают ими пруток 4, в результате образуют....

Номер патента: 912787

Опубликовано: 15.03.1982

Автор: Быкадоров

МПК: D03D 49/04

Метки: натяжения, нитей, основных, станке, ткацком

...15, расположенный в прорези . кулисы 16 основного регулятора ткац 787 4 кого станка. Кулиса 16 кинематически связана с роликом 17, контактирующим с пространственным кулачком 18 фрик. - ционной муфты, связанной с навоем ткацкого станка. Изменение величины подачи основных нитей изменяет натяжение нитей на ткацком станке, что влечет засобой изменение уработки основных нитей.Регулирование процесса ткачества повеличине уработки проиэвддится периодически - один раз эа время поворотаигольчатого барабанчика.Работа устройства в этой зоне обеспечивается выключателем 19, взаимодействующим с профильным диском 20,жестко закрепленным на оси игольчатогобарабанчика 4. При остановке ткацкогостанка регулятор при помощи выключателя 21 выключается из...

Номер патента: 912788

Опубликовано: 15.03.1982

Авторы: Башметов, Богданов, Медведев

МПК: D03D 49/06

Метки: основный, регулятор, станка, ткацкого

...передаваясигнал контактирующего с основными нитями на на через тягу 3 и суммирующий рычаг 4 рычагу вое, а другим посредством тяги 7 соединен. 9 с кулисой 10, При этом суммирующий рыного с другим плечом суммирующего рыча- чаг 4 поворачивается относительно точки шарга 4; Для обеспечения постоянства контакта 15 нирного соединения суммирующего рычага 4 щупа 5 с поверхностью навоя предусмотрена с тягой 7, Таким образом, изменение положе. пружина 8. ния суммирующего рычага при уменьшенииСуммирующий рычаг 4 установлен на ры- диаметра нитей на навое не влияет на переда. лаге 9 кулисы 10, расположенной на кулисном чу сигнала от скала к кулисе. При этом кокамне 11, установленном на оси 12 0 эффициент передачи сигнала от скала к кулиОсь вращения...

Номер патента: 917702

Опубликовано: 30.03.1982

Автор: Виллем

МПК: D03D 47/25

Метки: зажимных, механизм, подъема, станка, ткацкого, челноков

...связана с приводным механизмом ткацкого станка (не изображен).На конце Рычага 1. выполнено отверсттие 3 по форме зажимного челнока 4 исообщающийся с отверстием 3 паэ 5,расположенный по оси симметрии отверстия 3. Ширина паза 5 соответствует ширине направляющих поверхностей челнока 4, Рычаг 1 установлен своэможностью качания в вертикаль917702 Составитель В. федороедактор Н. Безродная Техред С.Мигунова 1 вылкая то каз 1937/80ВНИИП Подписное Тир Государственно делам изобрете Москва; Ж, комитета ССи и открытии 113035 аушская наб Ужгород, уЭ. Проектная, 4 ПП "Патен и ной плоскости с углом поворота на,щР.После установки зажимного челнока 4 в отверстии 3 (положение обозначено пунктирной линией) рычаг 1поворачивается на 90 ф и устанавливает...

Номер патента: 917703

Опубликовано: 30.03.1982

Автор: Эрвин

МПК: D03D 49/26

Метки: боевой, механизм, станка, ткацкого

...деталь 15 ускоря 1 О ются в направлении стрелок 23 а и 23 б(прокидка уточной нити). За счетсвободной установки полумуфты 6 навалу 1 часть энергии торсионногостержня 22 передается кулачку 8 На15 участке ВС, вплоть до самой глубокой точки С профиля кулачка 8, вращение последнего ускоряется. При этомцоводок 7 в положении 7 а (фиг. 3) об 1 гоняет равномерно вращающийся пово;.20 док 5 ведущей полумуфты 4 и между поводками образуется зазор 24.При дальнейшем вращении деталейна участке С+О энергия вращениякулачка 8 за счет плавно поднимаю- щегося профиля кулачка посредствомролика 19 передается торсионномустержню 11, вызывая его скручивание.На участке ОЕ кулачок 8 имеет круго-:вой профиль радиусом . На этомучастке кулачок 8 затормаживаетсяи...

Номер патента: 918352

Опубликовано: 07.04.1982

Авторы: Жиемялис, Жмыхов, Зернов, Кубайтис, Левданский, Меньшиков, Пакшвер, Семенов, Сидоренко

МПК: D03D 5/00

Метки: ткань

...пределов линейной плотности стоевой мойанити по отношению к пере-вивочным комплексным нитям обоснован тем, что более толстая мононить не43 обеспечивает необходимой .надежности закрепления уточных нитей (кромка расползается), а тонкая " не выдерживает необходимого растяжения, т.е. резко повышается обрывностьКромка ткани вырабатывается ,следующим образом.Перевивочные комплексные малоусадочные нити 4, например полиэфирные, подкрученные до 500-700 кручений нам, наматываются на отдельные катушки, которые устанавливаются на пневматическом ткацком станке (спра 2 фва - три, слева " шесть). Стоевая мононить 3, например капроновая, пробирается в иглу для стоевых нитей, а ооковые перевивочные нити " в глазки. (по одной) устройства перевивки. Две...

Номер патента: 922200

Опубликовано: 23.04.1982

Авторы: Башметов, Медведев, Семин

МПК: D03D 47/38

Метки: зажимными, механизм, образования, рисунка, станку, ткацкому, утку, челноками

...соответственно числу гнезд сектора.На рисунке представлена принципиальная схема механизма.Иеханиэм снабжен приводом 1,передающим, движение от главного валаткацкого станка на звездочку 2,несущую двухрядную металлическую1:программирующую цепь 3 и 3 . Звеньяцепи каждого ряда выполнены в видевыступов различйого профиля и образуют таким образом при огибаниизвездочки 2 кулак и контркулак, скоторыми контактируют ролики 4 и 4трехплечего рычага 5. К нижнемуплечу рычага 5 шарнирно присоединен ффнакопитель 6, содержащий пружину 7сжатия, помещенную между шайбами8 и 8 . Иайбы 8 и 8 расположены наштоке 9 с фланцами 10 и 10 и всясистема помещена в корпус 11 с Язаглушкой 12. Правый конец штока 9.шарнирно соединен с нижним плечомдвухплечего рычага...
