D03D — Тканные материалы; способы ткачества; ткацкие станки

Номер патента: 365073

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: D03D 51/34

Метки: 365073

...органы 18, удерживаемые укрепленными на станине плитами 19, и щупы 20, несущие подвижные ушки 21, контактирующие с уточными нитями. Каждый щуп 20 посредством винта-упора 22 смонтирован на корпусе 23, поворотцо установленном ца оси 24 и подпружиненном пружиной 25, регулируемой винтом 2 б. Корпус 23 снабжен выступом 27, прилегающим к выступу 28 профильной цапфы 29, и выступами 30, 31 и 32. Цапфа 29 имеет дополнительный выступ 33.Самоостанов снабжен блокирующим приспособлением, выполненным в виде гребня 34, снабженного прорезями 35 и выступами 3 б. Гребень расположен на рычаге 37, поворотцо установленном на оси 38. На этой же оси расположен рычаг 39, несущий ролик 40, входящий в паз 41 кулачка 42, сидящего на валу 43 механизма...

Номер патента: 366887

Опубликовано: 01.01.1973

Авторы: Аллилуев, Ветрова, Уваров

МПК: D03D 47/00, D03J 1/22

Метки: fifc4, iibiho-ilxv, rt-ti, всесоюзная, ч•, шгч-г»я

...для селективного удаления тонких шламов (крупностью 30 мк) перед процессом обогащения,Отличительная особенность предлагаемого устройства заключается в том, что нижний конец загрузочной трубы, опущенный,на глубину, равную /з - /з высоты конуса, снабжен насадкой, создающей турбулентное движение пульпы, над,которой установлена перфорированная перегородка. Устройство содержит: усеченный конус 1 суглом наклона стенок к горизонту 60, загрузочную трубу 2, опущенную на глубину, равную т/е - е/з высоты конуса, с насадкой 3, соз.5 дающей турбулентное движение пульпы; перфорированную перегородку 4, служащую для предотвращения перехода в слив сфлокулированных агрегатов и создания спокойной класоифицирующей зоны в верхней части конуса;10...

Номер патента: 367191

Опубликовано: 01.01.1973

Авторы: Богза, Вербицкий

МПК: D03D 45/10

Метки: зеве, наличия, нити, основы, уточной

...сигналов низкой частоты, с которым также соединен и второй пьезоэлектрический датчик-синхронизатор 12, установленный на кронштейне 13, прикрепленномм к раме ткацкого станка. Датчик- синхронизатор 12 контактирует с эксцентриком 18, который смонтирован на главном валу 17 ткацкого санка, Усилитель низкой частоты 14 соединен через слаботочное реле 20 с исполнительным механизмом 15, например с электромагнитом, который воздействует через кулачок 16 на валик 19 контроллеров.Уточная нить 2 в момент прикидки сматы вается с бобины 1 н проходит через направляющий глазок 3 в экране, уточный тормоз 4, компенсатор 5 п планку 6, где контактирует с твердосплавным кольцом 8, тем самым вызывая в пьезоэлектрическом кристалле 10 электрические импульсы,...

Номер патента: 368358

Опубликовано: 01.01.1973

МПК: D03D 43/10

Метки: длины, изменения, нити, уточной

...производстве при выработке ткани на гкацком станке с фронтальным прибоем утка.Целью настоящего изобретения является повышение качества ткани.С этой целью устройство содержит два расположенных вблизи челночных коробок по обе стороны батана двуплечих рычага, установленных с возможностью поворота в сторону берда относительно своей оси, одно плечо каждого из которых контактирует с уточной нитью, а другое связано с зевообразовательным механизмом.На фиг. 1 дана схема движения челнок уточной нитью в зеве ткацкого станка; фиг, 2 предлагаемое устройство, вид сб на фиг. 3 - двуплечий рычаг; на фиг, 4 - вид по стрелке Б на фиг. 2.Устройство увеличивает длину уточной нити за счет перемещения утка из положения О - а в положение О - б, которое...

Номер патента: 368359

Опубликовано: 01.01.1973

МПК: D03D 45/52

Метки: захвата, натяжения, удержания

...создающего натяжение поступающей уточной ннтц и способствующего перемещению захваченной нити вдоль цилиндрической поверхности валиков при прибое нити к опушке ткани.На фиг. 1 изображено устройство, общий вид; ца фиг, 2 - то же, вид сверху, моментприбоя.Челнок 1, двигаясь по траектории 2 параллельно опушке 8 ткани 4, вкладывает уточную нить 5 между валиками 6. Средства 7 прибоя перемещают и прибивают нить 5 к опушке ткани.Нить 5 входит под угми 6, установленными меньше диаметра нити 5 ц регулируется винтом 8 с таким расчетом, чтобы создать между шггью 11 вращающимися валиками кцнсматцческую связь, обеспечивающую натяжение 5 уточной нити ц способствующую движениювдоль цилиндрической поверхности валиков при прибое нити к опушке...

Номер патента: 369197

Опубликовано: 01.01.1973

МПК: D03D 45/50

Метки: автомату, захвата, конца, механизм, нити, смены, станке, ткацком, уточной, шпуль

...механизм для захва ной нити к автомату, смены ш ком станке, содержащий корпус ный в нем с возможностью пер катель с подпружиненным зажи том, и захват.С целью повышения надеждино закрепления уточной нити в механизме зажимной элемен виде втулии, свободно сидящей при этом внешняя поверхность тренняя поверхность корпуса вые выступы. Захват состоит из ще вогоколец 5 и б.Механизм работает следующим образом,После, вкладки очередной уточной тппули 7в челнок штанга с толкателями 3 и 8 перемещаются в крайнее левое положение и перемещают уточную шпулю через отверстие корпуса 2, щеточное кольцо 5 и резиновое кольцо б,В начале движения толкателя 3 влевовнешняя поверхность зажимного элемента 4не контактирует с...

Номер патента: 369198

Опубликовано: 01.01.1973

МПК: D03D 47/34

Метки: бесчелночном, механизм, многоцветным, нитей, станке, ткацком, торможения, уточных

...на фиг. 1 с поднятой тормозной лапкой; на фиг. 3 - то же, с опущенной тормозной лапкой,Уточные нити 1,проходят через глазки нитепроводников 2 над тормозными пластинами 3, Тормозные пластины одним концом прикреплены к стоикам 4, а другим к подвескам 5, скрепленными общей обоймой б, которая прикреплена к стойкам 4. Нижние концы подвесок пружинами 7 оттягиваются к стой кам, Для регулировки затяжки пружин предусмотрены шпильки 8.Над тормозными пластинами 3 расположена тормозная лапка 9, выполненная в виде вилкообразного рычага и закрвпленная в пазу 10 державки 10. В прорези тормозной лапки 9помещается .коленчатый пяток 11, опорами которого служат планки 12, закрепленные на стойках 4.Тормозная лапка 9 кинематически связана 15 с эксцентриком...

Номер патента: 370299

Опубликовано: 01.01.1973

Авторы: Вакс, Вител, Липшиц, Лувишис

МПК: D03D 13/00

Метки: всесоюзная

...нити утка зоо ени иная переплетей, отличатотия ее воздухоп 1 зотропии про ихся участков в пределах к тением оста.чсл тем, роницаемочности, она , на одних тайних фаз чередуются, придолнительный внеш Изобретение касается ткани, вырабатываемой на ткацких станках и образованной переплетением основных и уточных нитей.Цель изобретения - улучшение воздухопроницаемости ткани и обеспечение анизотропии ее прочностных свойств. Для этого ткань состоит из чередующихся участков, на одних из которых нити утка в пределах крайних фаз строения смещены по отношению к нитям основы на величину, равную диаметру основной нити, а на других - расположены в одной плоскости.Нити основы состоят, например, из химически филаментарных волокон, а нити утка - из...

Номер патента: 370300

Опубликовано: 01.01.1973

Авторы: Афанасьев, Вител, Дорман, Паршина, Серегин

МПК: D03D 15/02

Метки: 370300

...прибоя каждогока при неподвижном положэтом полотно сетки натянутретают заданную форму и0 ром предела плющения каутка служат ранее сплюще изобретения аллической сетки щего плющения ее, целью повышения сетки осуществляче каждого прибоя го хода батана,Способ изготовле путем ткачества и п отлсясгюггсссйся тек качества сетки, пл ют на ткацком ста 0 нити утка в моментия метследуючто, сщеииеке пос,обратно Изобретение относится к области металло- ткачества и может быть использовано при изготовлении фокусирующих масок кинескопов цветного телевидения.Известен способ изготовления металлической сетки путем ткачества и последующего ее плющения.Однако известный способ не обеспечивает получения необходимой точности в геометрии и размерах ячеек...

Номер патента: 370301

Опубликовано: 01.01.1973

Авторы: Райков, Тихомиров, Широков

МПК: D03D 45/14

Метки: нитями, основы

...тросов 14 онинавиты на барабан 15, на одном валу с которым закреплена шестерня 1 б, находящаяся в зацеплении через паразитную шестерню 15 17 с одной из шестерен блока 18 сменныхпередач. На одном валу с блоком 18 шестерен закреплено червячное колесо 19, находящееся в зацеплении с червяком 20. На валу червяка установлено храповое колесо 21,при водящееся в движение собачкой 22, котораяшарнирно соединена с двуплечим рычагом 23. Двуплечий рычаг приводится в движение от главного вала станка.В рабочее положение собачка включается 25 програмной приставкой 3. Нити основы в процессе тканеобр азова ния выключаются или включаются при подъеме ремизной планки 5, когда движущие по направляющим 12 колодки 13, нанизанные на бесконечные тросы 14, ЗО...

Номер патента: 370302

Опубликовано: 01.01.1973

Авторы: Вител, Воржева

МПК: D03D 47/40

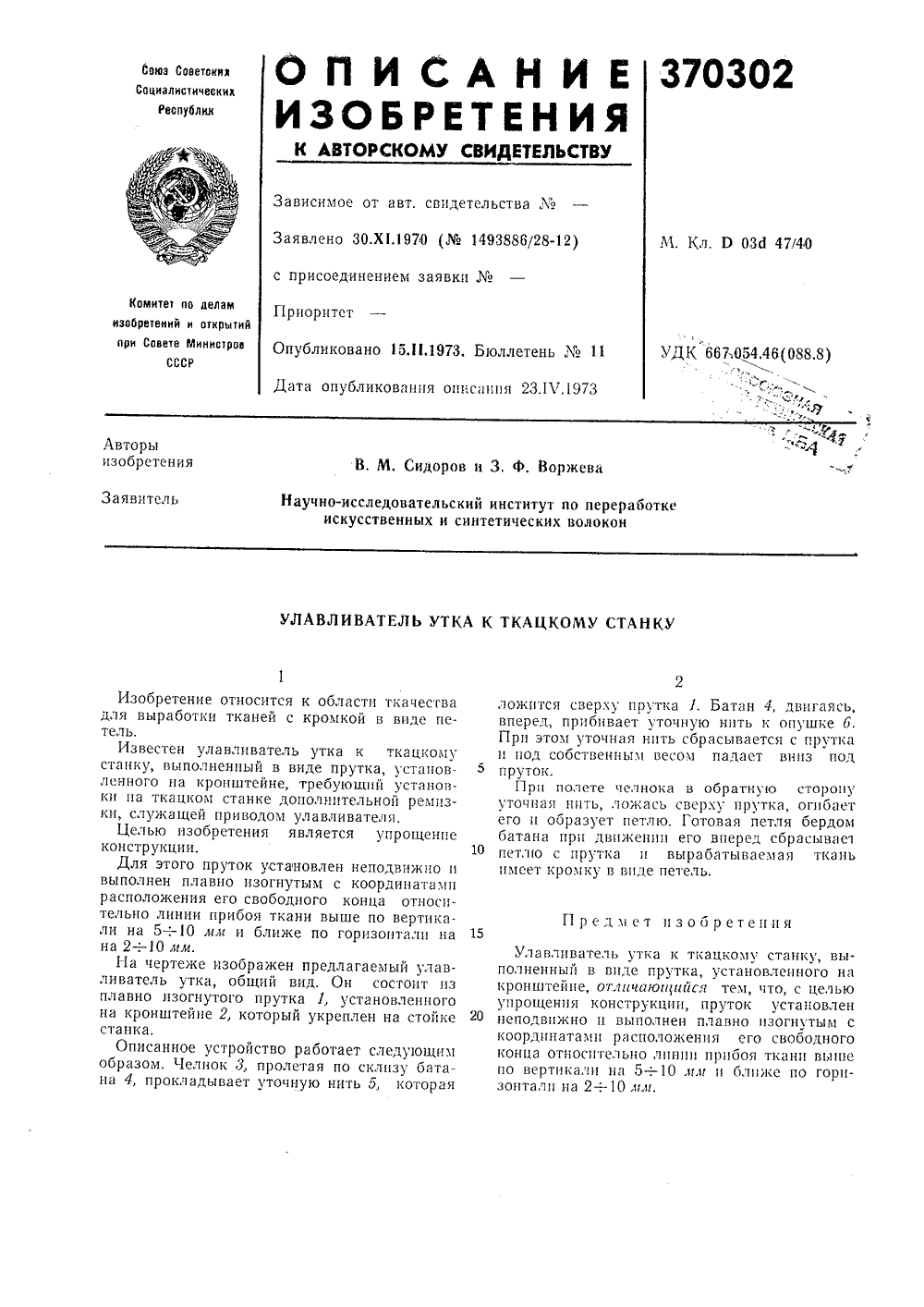

Метки: станку, ткацкому, улавливатель, утка

...от упрощения ко неподвижно и координатами конца относите по вертикали зонтали иа 2 в :ь утка к ткацкому станку, выиде прутка, установленного на ,тичаюп 1 тшся тем, что, с целью нструкции, пруток установлен выполнен плавно изогнутым с расположения его свободного льио линии прибоя ткани выше на 5 - :10 лл и ближе по гори лл. жен предлагаемыи улав й вид. Он состоит пз рутка 1, установленного орый укреплен на стойке работает следующим етая по склизу бататую нить 5, которая Изобретение относдля выработки ткантель.Известен улавливателстанку, выполненный вленного иа кронштейне,ки па ткацком станке дки, служащей приводомЦелью изобретенияконструкции.Для этого пруток уставыполнен плавно изогнурасположения его свободтельно линии прибоя ткали на 5...

Номер патента: 370303

Опубликовано: 01.01.1973

Авторы: Саджа, Цагарели

МПК: D03D 29/00

Метки: вязки, ковровом, производстве, ручном, узлов

...действует на палец 28, и зацепленные крючки 13 и 15 разъединяются. За счет действия пружины 20 одноплечий рычаг 6 и все связанные с ним детали возврашаются в точку а. В данный момент подвижной зажим 4 открыт, и конец нити 1 попадает между неподвижным 3 и подвижным 4 зажимами. Помещенный в нитедержатели 24 и 24 а отрезок нити представляет собой отрезанную по размеру заготовку для ее связывания двойным ковровым узлом с основными нитями ворсового ковра. Процесс узлообразования включает следующие операции; нанесение головки узловязателя на основные нити, огибание узлообразующей нити основных нитей, захватывание нити, выведение концов узлообразующей нити между основными нитями, узлообразование, прибой. Ткачиха, держа в руке корпус...

Номер патента: 371725

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: D03D 47/44

Метки: всесоюзная

...с одной стороны петлей по две нити в один зев.Известный механизм содержит держатель трикотажной, крючковой иглы, установленный на рычаге, Образованне кромки со стороны выхода уточной нити происходит в нем путем цепного вязания трикотажной иглой, которая совершает прямоугольное возвратно-поступателыное движение. При этом движении трикотажной иглы создается дополнительное натяжение уточной нити при вязке кромки, вследствие чего получаются затяжки кромки и происходят обрывы уточной;нити.Для устранения указанного недостатка в предложенном кромкообразовательном механизме рычаг выполнен трехплечим, причем одно плечо его несет держатель, второе подвешено:посредством серьги к раме станка, а третье связано с приводом станка, За счет этого...

Номер патента: 372296

Опубликовано: 01.01.1973

Авторы: Алексеев, Мелкум, Островский, Политыкот, Ракитский, Романовский

МПК: D03C 11/00, D03D 47/40

Метки: всесоюзная

...работы повторяется. Известен кр ткацкому станк и связанный с положения игл менной ширины чкообразующий м , содержащий игло ними механизм р при выработке тк анизм к ержатели улировки ей пере 1 ро- ссе то механизм регулиодового винта, кинеэлектромагнитом, упого механизма станично изображен предразующий механизм, еханизм содержит иглы одержателе 2. Послед- угловым рычагом 4, на 5. Угловой рычаг тягой 7. Механизм регулировНа чертеже схем ат лагаемый кромкооб Кромкообразующий м 1, закрепленные в иг ний связан тягой 3 с котором имеется упор 6 соединен с,кареткой При из ны кромк готовлени к серединПо сиги чается эл отовлении т обр азующи изделия станка. алу програм ктромагнитИзобретение относитсящим механизмам ткацкипри выработке ткани бези...

Номер патента: 372297

Опубликовано: 01.01.1973

Автор: Авторы

МПК: D03D 15/02, D03D 47/18

Метки: металлических, механизм, нрокладки, сеток, устройству, утка

...расположены дветрехшариковые или двухроликовые цанги:15 цанга 20 является тянущей, а цанга 21 состоит из ряда элемснтов, скомпанованных в узел22 с наконечником 23, Приемный прокладчиквыполнен в виде цанги 24, расположенной,вкорпусе 25 наконечником 2 б. Цанга 24 снаб 20 жена рычагом 27, служащим для обеспечениясмещения цанги внутрь корпуса при взаимодействии со стенкой коробки 28.Устройство снабжено приспособлением 29для отрезания утка, после прокладки, содержа 25 щим ножницы 30, шток 31, ролик 32, кулачок33, взаимодействующий с роликом 34, сидящем на рычаге 35, соединенном с ретулировоч,ным винтом 3 б.Начальная заправка утка в цангу произво 30 дится во время останавки устройства, при этом372297 Фиг 1 батан 8 должен находиться у опушки...

Номер патента: 372829

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: D03D 47/38

Метки: механизм, нитей, прокидки, станку, ткацкому, уточных

...плеч рычага 30, поворотно установленного на оси З 1.Другое плечо рычага 30 связано со штангой 32, несущей диск ЗЗ, на который опирается пружина 34. Противоположный ее конец кон тактирует с диском 35, верхняя часть которо 372829го вььполнена в виде кулачка 3 б, связанного с рукояткой 37.На валу 2 закреплен зубчатый сегмент 38 (фиг. 3), входящий в зацепление с другим зубчатым сегментом 39, расположенным на валу 40, Последний установлен в неподвижном, находящимся на станине ткацкого станка, подшипнике 41 и несет диск 42, а также одну из частей 43 предохранительной муфты, другая часть которой 44 расположена на валу 1 б.На валу 40 между деталями 42 и 43,расположена пружина сжатия 4 б, обеспечивающая соединение частей муфты.Ролик 19 может быть...

Номер патента: 373337

Опубликовано: 01.01.1973

Автор: Научно

МПК: D03D 15/02

Метки: металлических, сеток, станок, ткацкий

...для изготовления сеток, которые могут быть применены для фокусирующих масок кинескопов цветного телевидения.Известен ткацкий стано, зготовления металлических сеток, вкл й батанный механизм, зевообразующи изм и товарный валик.На известном станке производится только процесс ткачества сеток, в то время к цесс последующего ее плющения осуществляется отдельно.Это ведет к снижению качества сетки, так как снятая со станка сетка имеет тенденцию к изменению размеров и геометрии ячеек под влиянием внутренних напряжений и вследствие недостаточной жесткости.С целью повышения качества сеток предлагаемый ткацкий станок снабжен плющильным механизмом, установленным между батаиным механизмом и товарным валиком на фундаменте станка и приводимым от...

Номер патента: 373338

Опубликовано: 01.01.1973

Авторы: Гордеев, Гришин, Налетов

МПК: D03D 23/00

Метки: станке, ткани, ткацком, формирования

...В. А. Гордеев, А. И. Гришин и В. В. Налетов Ивановский текстильный институт им. М, В. ФрунзеЗаявитель СПОСОБ ФОРМИРОВАНИЯ ТКАНИ НА ТКАЦКОМ СТАНКЕ Известен способ формирования ткани на ткацком стаотке, заключающийся в том, что нити утка вкладывают в зев основы и прибивают посредством берда к опушке ткани. Предмет изобретения Предлагаемый способ уменьшает величины циклической деформации основных нитей и заключается в том, что в момент прибивания уточной нити к опушке ткани, последн(ою подают навстречу берду. При осуществлении способа нити утка вкладывают в зев основы и прибивают посредством Комитет по делам изобретений и открытий при Совете Министров СССРберда и опушке ткани, причем последнюю подают навстречу берду в...

Номер патента: 373339

Опубликовано: 01.01.1973

Авторы: Двух, Плавающий, Плавающим, Работает, Расположенный, Распределительный, Уплотнительной, Чертеже

МПК: D03D 27/18, D04D 3/00

Метки: искусственного, каракулу1известно, каракуля, машине, н1им, плитой, профилирующее, содержащее, транспортер, укладочный, упл

...пластиной, Планка б установлена под углом к плоскости укладочного транспортера между распределительным и плаваютцим валиками.Работает профилирующее устройство сле 2 дующим образом.Непрерывная синель в несколько потоков поступает к устройству для ее нарезки и дозированной многоручейной подачи в зависимо сти от заданной площади выпускаемого материала отрезков синели-вальков на укладочный транспортер.Длина отрезка синели-валька должна бытьравна длине вальков натурального валькова О того каракуля 40 - 65 мм.Вальки, попадая на укладочный транспортер, поступают к планке б. Благодаря планке при движении отрезков синели-вальков происходит сжатие валька между укладочным 15 транспортером и планкой, так как последняя установлена под углом к...

Номер патента: 373340

Опубликовано: 01.01.1973

Автор: Вител

МПК: D03D 45/06

Метки: зеве, механизм, наличия, нити, основы, станка, ткацкого, уточной

...колено б, конецкоторого входит в паз б собачки 7. Один конец собачки шарнирно закреплен на рычаге 8 и подпружинен пружиной 9, а другой снабжен зубом 10 и опирается на горку 11 сектора 12, 10 закрепленного на батане и снабженного выступом 13. Рычаг 8 с одной стороны опирается на упор 14, а с другой контактирует с пальцем 15 механизма останова станка, подпружиненным пружиной 1 б.15 При заднем положении батана зуб 10 собачки находится на горке 11 сектора 12. Паз б собачки удерживает конец колена б оси 3 в таком положении, при котором свободные концы пластин 2 находятся ниже зева нитей ос новы. В таком положении пробрасываетсяуточная нить.При движении батана и берда вперед зуб 10скользит по горке 11, При этом под действием пружины 9...

Номер патента: 373341

Опубликовано: 01.01.1973

Автор: Авторы

МПК: D03D 47/18

Метки: бесчелночного, зев, механизм, основ, прокладки, станка, ткацкого, утка

...относится к текстильному машиностроению.Известен механизм для прокладки утка в зев основы бесчелночного ткацкого станка, содержащий рапиры с захватчиками утка, расположенные в направляющих и кинематически связанные с главным валом станка.Предлагаемый механизм отличается от известного тем, что в нем кинематическая связь с главным валом выполнена в виде четырехзвечника, содержащего кривошип, тягу и рычаг, на конце которого, насажен барабан, приводящий в движение рапиру посредством гибкой связи.На чертеже показан предлагаемый механизм, вид сбоку. Он представляет собой четырехзвенник, содержащий кривошип 1, установленный с возможностью вращения на главном валу 2 станка, тягу 8 и рычаг 4, на конце которого насажен барабан 5,...

Номер патента: 373958

Опубликовано: 01.01.1973

МПК: D03D 47/27

Метки: 373958

...и 17, обеспечивающие их зацепление с приводным колесом 11, причем размеры отверстий по длине у полос различны, так как диаметры намотки полос различны и отверстия в полосах не могут оставаться точно напротив друг друга в различных точках дуги. Длина отверстия 1 б (см, фиг.4) внутренней полосы 18 соответствует толщине е зубьев 18 колеса 11 и шаг отверсия, равный шагу зубьев, вследствие чего отверстия ленты всегда находятся в контакте с зубьями колеса. Перфорацнонные отверстия наружной полосы 14 удлинены против толщины зуба, вследствие чего две боковые стороны отверстий, наложенных друг на друга полос с передней стороны в зоне А и с задней стороны в зоне В колеса, участвуют в передаче усилий ленте в одном и другом направлении ее...

Номер патента: 374397

Опубликовано: 01.01.1973

Авторы: Владимир, Иностранцы, Йосеф, Карел

МПК: D03D 47/26

Метки: зарядки, многозевных, станках, ткацких, челноков, шпуль

...в канал 20, через который выходит раскладчик 10 при удалении каретки 7 от челнока 5. С целью направления уточной нити канал 20 переходит в шлиц 21 и опускается ниже плоскости намотки 22, Для предотвращения попадания в канал 20 нитей основы последняя закрыта крышкой 22, которая свободно сидит на оси 23 и подпружинена пружиной 24 или имеет закругление, тождественное траектории движения раскладчика относительно оси шпули в том месте, где соединяются траектории 25 и 2 б. Цанговый зажим 13 может быть расположен вне зоны челнока 5. В этом случае канавка 27, имеющаяся в стенке челнока, снабжена скосом для предотвращения попадания в челнок нитей основы. Устройство содержит также отрезной механизм 28, представляющий собою ножницы, расположенные...

Номер патента: 374846

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: D03D 49/24

Метки: зев, нити, опушке, прибоя, прокладчик, станке, ткани, ткацком, уточной

...уточной нити 7.Между пластиной 2 и верхней частью 4 кор пуса установлена вертикальная ось 8, пкрепленная к части 4 винтом 9. На этой осп расположен свободно вращающийся диск 10, который выступает из корпуса за опорную пластину 2, Около диска 10 расположены вы ступающие из корпуса через прорези 11 и 12в стенке 3 ролики 13 и 14, свободно вращающиеся вокруг осей 15 и 16. Оси помещсны в опорах 17 и 18, закрепленных винтами 19 на вертикальной стенке 3 корпуса.20 Передний конец 20 опорной пластины 2 загнут кверху в месте 21 и имеет проушину 22, расположенную в плоскости 23 пластины. Иа корпусе прокладчика шарнирно закреплен нитеводнтель 24 уточной нити, имеющий на сво ем конце 25 глазок 26. С ннтеводителем соединен упругий элемент 27,...

Номер патента: 375329

Опубликовано: 01.01.1973

Авторы: Витеслав, Владимир, Иностранцы, Йосеф

МПК: D03D 47/26

Метки: зарядки, многозевных, станках, ткацких, челноков, шпуль

...27 имеют, поодной подвижной, выполненной ретулируемой, и одной неподвижной колодкам.Независимый привод может быть обобщимдля всех дериателей 1 и механизиов 4 либораздельным, В обоих случаях в начале намотки уточной нити 3 на пути 28 замкнутойтраектории помещен механический прибой,который в первом случае соединяет механизм 4 с общим приводом, а во втором даетимпульс для пуска электродвигателя механизма 4. Перестановка числа оооротов диска9, а следовательчо, и,шпули 5 может производиться, например, поворотом зубчатогодиска в механизме 4 который приводит вд 1 виЪкение находящуюся с ним в зацеплениишестерню. В этом случае величина сетментадпределяет число оборотов шпульки 5.Устройст 1 во 1 работает следующим образом.Держатели 1 и механизмы...

Номер патента: 375855

Опубликовано: 01.01.1973

Автор: Остранец

МПК: D03D 47/40

Метки: бесчелночных, кромки, ложной, станках, ткани, ткацких, удаления

...диском 7, обеспечивающим ее вращение при контакте с направляющим роликом 8, который в свою очередь приводится в движение с помощью независимой системы. Сила прижатия диска 7 к ролику 8, необходимая для вращения диска, обеспечивается пружиной 9, связанной с одной стороны с неподвижным стержнем 10, а с другой - со 5 стержнем 11, расположенным на рычаге 4.Катушка б сбоку закреплена стопорнымикольцами 12, 18 и снабжена плоскими изогнутыми пружинами 14, 15 и коническим фланцем 1 б, соединяющим ее с диском 7.10 Для того, чтобы привести в движение кромку 17, достаточно ее после проведения через направляющее кольцо 18 намотать вручную в несколько витков на катушку б. Под действием направляющего ролика 8, который дав лением на диск 7...

Номер патента: 376951

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: D03D 47/34

Метки: нити, станке, ткацком, торможения, уточной

...22, в который входит палец 23 поводка 24, установленного возле рычага 21 навалу 18 при помощи зажимных колодок 25.Паз 22 шире пальца 23, вследствие чего припередвижении последнего по пазу вал 18 может поворачиваться относительно рычага 21на некоторую величину, Пружина 2 б прижимает палец 23 к верхней стенке паза или крегулировочному винту 27, при помощи которого можно изменять положение пальца 23 в,пазу 22.Свободный конец, рычага 21 изготовлен вилкообразным и шарнирно соединен с шатуном28, закрепленным с возможностью его осевого перемещения в прикрепленной на раместанка направляющей детали 29. На шатуне28 расположена пружина 30, опирающаясяодним концом на головку 31 шатуна, а другим на кольцо 32, сидящее на шатуне 28 иприлегающее к...

Номер патента: 378710

Опубликовано: 01.01.1973

Авторы: Варламов, Макарова, Пекарь, Шевченко

МПК: D03D 45/10, G01B 21/06

Метки: зсесоюзмаяimq-mi-m

...тканей различной ширины. Датчики шигипы выполнены в виде двух групп фоточувствительных элементов-фототрцодов 24, расположенных па одинаковом расстоянии друг от друга, связанных электрически с транзисторами 25 и образующих вместе с ними ячейки, каждая из которых представляет собой тригер с эмиттерцой обратной связью.Предлагаемая машина рабо 1 ает следующих образом, В рольганг 1 укладывают рулон ткани 2 б, которая подается валиком 2 и, образуя петлю запаса и огибая ксмпенсатор 4, проходит по столу 8. Двигаясь под датчиком .1837873длины и над датчиками 14 и 15 ширины, тканьнаматывается па приемный барабан 11. Приэтом диаметр д увеличивается и увеличиваегся окружная скорость, петля запаса постепенно выбирается и в положении 1...

Номер патента: 379697

Опубликовано: 01.01.1973

Авторы: Бсесоюзиый, Текстильного

МПК: B65H 23/182, D03D 49/12

Метки: натяжения, нитей, основы, регулятор

...до величины, необходимой для срабатывания электромагнитной муфты, применен тиристорный усилитель мощности, имеющий два выхода, причем один выход инвертирован относительно другого, что достигается разным числом каскадов усиления на триодах Т - Тз и Тз - Тз от входа усилителя до тиристоров УД, и УД, соответственно. Сопротивления Р, и Й (Яз и Р) образуют делитель напряжения на входе триода Т, (Тз) . Регулируемое сопротивление Лз фз), шунтированное конденсатором С, (Сз) и включенное в цепь коллектора триода Тг (Тз) предокопечного каскада, реализует фильтр с регулируемой постоянной времени для исключения влияния изменения натяжения при зевообразовании и прибое на работу регулятора и повышения надеж. ности работы исполнительного...

Номер патента: 382302

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: D03D 47/18

Метки: бесчелночный, станок, ткацкий

...прокладчик периодически вводит нить до середины зева, а другой перехватывает эту нить и протаскивает до конца зева, причем для направления движения гибких лент и сообщения нитепрокладчикам возвратно-поступательного движения в зеве имеются направляющие и приводные механизмы, работающие синхронно с батаном ткацкого станка.В предлагаемом ткацком станке для улучшения работы приводной системы прокладчиков уточной нити нижняя направляющая гибкой ленты смонтирована на каркасе, выполненном в форме квадранта, расположенного в плоскости батаца и закрепленного на подвижной колодке, присоединенной к среднему валу станка, а верхняя направляющая закреплена концентрически на нижней направляющей. Нижний конец каждой ленты соединен с поворотным...
