D03D 41/00 — Ткацкие станки, не отнесенные к другим группам, например станки для изготовления шенильной пряжи; конструктивные элементы указанных станков

Номер патента: 7873

Опубликовано: 28.02.1929

Автор: Нуллау

МПК: D03D 41/00

Метки: станок, ткацкий

...обоих валов 1 и 2, перестановка системы рычагов больше не имеет места. Но одинаковая скорость вращения этих обоих валов уста-, навливает обычное состояние работы, благодаря чему, таким образом, достигается значительное сбережение от изнашивания упомянутой выше системы рычагов.Когда скорость вращения вала 1 получается меньше скорости вала 2, то можно достичь, чтобы при ка ждом обороте вала 1 ударное приспособление производило удар ня челнок, а именно, в определенном желательном положении ткацкого станка. Чтобы толкать челнок взад и вперед, приходится, понятно, как всегда, насадить на вал два ударных эксцентрика, которые работают по отношению друг к другу при смещении (по кругу) на 180". При этом челнок получает, сообразно...

Номер патента: 8499

Опубликовано: 30.03.1929

Автор: Владимиров

МПК: D03D 41/00

Метки: два, станок, ткацкий, челнока

...должны двигаться два челнока и для каждого из них имеется особое бердо, причем одно из них, именно бердо Ю выполнено подвижным, исходя из тех соображений, что в тот момент,. когда первый челнок закончит свой полет, то в зевах останется уточина, которую необходимо прибить, но в это время начинается образование второго зева, для пролета второго челнока, поэтому прокинутая первым челноком уточина будет мешать; вследствие указанного бердо Е должно быть временно удалено, поэтому, оно быстро поднимается вверх по направляющим ж, этим движением прибивает уточину к полотну и выходит из нитей основы для того, чтобы. дать возможность сделать прибой уточины бердом Г, после чего также быстро бердо Е переходит обратно в исходное положение, входя...

Номер патента: 12782

Опубликовано: 31.01.1930

Автор: Чудновский

МПК: D03D 41/00, D03D 49/28, D03D 51/46 ...

Метки: станок, ткацкий

...З 1 января 1930 года. пленный к полу и состоящий из двух боковых стенок 6, верхние края которых заканчиваются двумя штырями 7. На штыри 7 надеты пружины 8 и перекладина 9. Между стенками 6 на осн находится барабанчик 10, на поверхности которого прикреплены четыре кулачка 15 а, о, с, Ы, дежащие друг от друга на /4 окружности диска.От подступных рычагов 12 торчат шарнирно с ними связанные четыре вертикальные стойки 13, которые верхними концами проходят между перекладиной 9 и барабанчиком 1 О, прижимаясь к последнему пружинами 18, На одной стороне барабанчика 10 укреплен храповик 14, связанный с ножкой батана так, что шаг ножки поворачивает храповик на /, оборота. Поворачиваясь, барабанчик кулачками а, 6, с, И давит на соответствующую...

Номер патента: 38500

Опубликовано: 31.08.1934

Автор: Иванов

МПК: D03D 41/00, D03D 49/60

Метки: двухвальный, станок, ткацкий

...для кидки челнока без валька составляют чугунный патрон 22 и угольник 23 с переставным роликом 24 (фиг, 1 и 3), Угольник 23 вставляется в желобок а патрона 22 и привертывается к нему двумя болтами б и в. В угольник 23, который может передвигаться в пазах г патрона 22, вставляется на шпинделе 25 ролик 24. На неподвижный конец 13 батанного вала 13 привертывается двумя болтами кронштейн 18, который может передвигаться в продольном пазу вала, В кронштейне 18 на шпинделе 20 ставится погонялочное гнездо 19 с погонялкой 27. Пружина 26 служит для отвода погонялки 27 после боя в обратное положение, Скорость отхода погонялки 27 в обратное положение регулируется натяжением пружины 26 посредством кольца 21(фиг,З).Действует механизм следующим...

Номер патента: 50111

Опубликовано: 31.08.1936

Авторы: Романов, Тарасенков

МПК: D03D 41/00, D03D 47/02

Метки: бесконечных, приводных, ремней, сновально-ткацкий, станок, тканья

...по профилю паза, поочередно проходят в от.верстие каретки 45 и этим вращаютпоследнюю вместе с поперечиной 43,В каретке 45 на ее оси 48, находящейся в центре, надет колпачок 49,в центре которого помещается полаяось, а внутри колпачка на его полуюось надета шпуля с намотанной нитью(на чертеже не указанной),Хвоста ичок колпачка 47 своим концом входит в углубление накладногокольца 46, вследствие чего колпачокостается неподвижным на оси 48 каретки, Каретка 45, вращаясь в одну сторону, отбирает петлю уточной нити 56от иглы 50 и обводит ее вокруг колпачка 49 со шпулей и вокруг себя.Для этого, движение каретке 45 передается пальцами 44 поочередно; каждый из них своим цилиндрическим концом входит в отверстие каретки, предварительно...

Номер патента: 63330

Опубликовано: 01.01.1944

Авторы: Градусников, Звонарев, Черняев, Шаги

МПК: D03D 41/00

Метки: предварительной, пряжи, работы, сновки, станку, ткацкому

...ткань, минуя приготовительные операции, т, е. размотку, сновку, шлихтовку и проборку основ, Тарная ткань обычно состоит из основы Мв 5, вырабатываемой на тонких банкаброшах, длина намотки на катушках которых около 430 м, Вэтомслучаепроцесс ткачества ведется непосредственно с банкаброшных катушек, установленных в шпулярник в количестве, соответствующем расчету по ширине ткани.Предлагаемое приспособление к ткацкому станку выполняется следующим образом. К раме станка прикрепляются с обеих сторон кронштейны 1, несущие стойки 13, в под ЛЪ 63330шипники которых входят цапфы направляющих валиков 14 и 15 (фиг. 1 и 2),В гнезда кронштейнов 1 входит распределительный раздвижной рядок 12, К кронштейну прикреплены также стойки 11, имеющие два нижних...

Номер патента: 63362

Опубликовано: 01.01.1944

Авторы: Асафов, Лисенков

МПК: D03C 3/28, D03D 41/00

Метки: многочелночных, отыскивания, раза, станках, ткацких, уточины

...11, установленного поворотно в подшипниках. 12. Подшипники 12 закреплены на верхней связи станка. Тяга 13 останова станка в определенном положении, соединяющая снабженный сверху зубчатым сектором 15,рычаг 5 с отводкой, снабжена переставным упорным кольцом 14На фиг. 2 изображены боевые собачки 16 и вилка 17 картона станка, которые при посредстве гибких связей 18, рычагов 10, прутка 11 и тяги 9 соединены с устройством. Отбойка 19 уточной вилочки прикреплена к батану 20,При нормальной работе станка отбойка 19 уточной вилочки батана 20 на своем пути к опушке ткани ударяет в верхнее плечо собачки 8, благодаря чему поднимается гсризонтальное плечо этой собачки и верх. ний конец рычага 3 проходит свободно под горизонтальным плечом собачки...

Номер патента: 94178

Опубликовано: 01.01.1952

Автор: Андреев

МПК: D03D 41/00

Метки: бахромо-ткацкий, бесчелночный, станок

...И К(5) РД( ПИР П, ПТС(П)ПОТО ВД 1 Д ( тд цк(.1) сг;пк( лля п(царя;иваиия утка у;кец)г(. )пччиз ири по)мци тлкдтсл(и (17) и (18) зксцс(итрик (.19), ппв;ций В лвп;ксп 1( при помоирц толкчт;.,я (20) бсрЛ. Вксцсцтрик (21 у.рдвляв)щий 1)д.5 тй копиш (22), ирслндзндченного Л;и управления перемещениями иголки Г 2 3). и лвд аксцснтрпкд (24) и Г 2 л) для уп)в е(гг 5 Т 5 Гамп прпВОдд т(5(грнОГО регул) рд стпка.Вес толктели плирукппены и монтиргЙны в верки(п корооке станка.П 1 сстерпг (9) распределительного вала Г 6) слупт лля врдцення и":(обной я;с шест(рии ьс 1 гикальцогвалд (26), и)е 0- щсг 5 гризоптдльцый лиск (27), соелиненньи с крившипом и шатунм, при- ВО.яии)г в возвратно-поступательное Лви)пенис )1) лзгц (,28), цесущ)и иглу Г...

Номер патента: 108173

Опубликовано: 01.01.1957

Авторы: Винокуров, Улупов, Чикурин

МПК: D03D 41/00

Метки: ткацкая

...2, ст л и ч 3 ощя ятем, тТо уст 1)ОЙство;тел поок.13- 1 ЫВЯИЯ УтОЧ,О П Етт В ЗЕВ ОСНОВЫ С ЗЯДПСП СТСРОПЫ МЯ 1 И ВЫПОП 1 СИО В Впле .,10 етирОВЯИИОГО в е(тз 1 ЗО)т 3- Тай НатРЯВЛЯЕОЩсй СПЯО)КЕП 5 ОГО ттЯЗКОЕ )СЕ"т 1 КЯ С Троеот, ВзвитОдСтСТВ10 тп т.т С ВР Я 1113 0 Цт Еет О 10"нами, и перехватывающих крючков, установленных по обеим сторонам мстройства,т Й" ттч т ВтПГ ттСЕП 51 ТКЯП1 5 ПИ 1 ы пс пе. 1. - 3, 0 т л и 1 3 10-3 5 с . тем, .О 1 с 1 эсхватыв 310 Штс Рте ,;т.; 1;): СЛ ;) ПЕП)ЯВЛЯ 10 ЩПЗ .ссз,х, З 33 тмдезствттеощх посредством сочлененных рычагов с ЯКСЦСЧГПЗК ПЕ, ЗЯКРЕПЛЕНПЫМИ ПЯО. Форма выполнения ткацкой машины по пп. 1 - 4, о т л и ч а ю щ а яс я тем, что товарный регулятор Выт:т),ШСП В Виде ВЯЛПКЯ, На ОТНОМ Ы), ;) . РО тЕ(РЕПЛСП...

Номер патента: 120771

Опубликовано: 01.01.1959

Авторы: Винокуров, Вул, Улупов, Чикурин

МПК: D03D 41/00

Метки: ткацкая

...уточной нити, снабсженное движущейся перфорированной лентой с зажимом для захвата конца уточной нити с собин, о тл и ч а ю щ а я с я тем, что, с целью увеличения производительности оборудования, привод перфорированной ленты осущсствлеп от колковых роликов, например восьми, приводящих поочередно в движение ленту и получающих вращение вокруг своих осей, монтированных по четыре на шестернях, насаженных на валу ткапеформирующих дисков, имеОщем внутри четыре спиралеобразные продольные выемки для направления перфорированной ленты к соответствующему ролику, причем бобины установлены на крестовине, укрепленной также на валу тканеформирующих дисков. Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Р. Б Кауфман. Гр. о...

Номер патента: 134631

Опубликовано: 01.01.1960

МПК: D03D 41/00

Метки: 134631

...механизма позволяет сматывать нить с катушки до конца, а после подвязывания наматывать ее на новую катушку и избегать этим появления окатов в виде остатков нити на катушках.С(Взывание нитей на описыьаемом приспособлении производится сле(ук(щиы образом. Левую нить заправляют в зажим 16. ЛишиО(о длину отрезают ножом 3 и разводят нить без потери крутки на составляющие стрепги. Когда вершина угла, образуемого стренгами, достигает зажима 17, нить и стренги вводят в зажимы 17 и 18 так, ка это показано на фиг. 5 (положение П), и отпускает свободные концы. То же самое и в той же последовательности делают с концом правой нити. Выведенные за штыри 21 свободно опущенные концы стренг связывают ткацким узлом (см. фиг. 5, положение Р 1).Вискозные и...

Номер патента: 137470

Опубликовано: 01.01.1961

Авторы: Бармаш, Беренштейн, Далев, Клинцовский, Решетнев

МПК: D03D 41/00

Метки: автомат, бортовой, выработки, ткани, ткацкий

...и сцепляющийся с подпружиненной собачкой 39, соединенной с поворотным упором 40, удерживающим йоворотную шпонку 41 муфты сцепления, Шпонка 41 под действием соединенной с ней пружины 42 растяжения стремится повернуться вокруг своей оси, чему препятствует внутренняя цилиндрическая поверхность беспрерывно вращающейся полумуфты 33 Когда паз полумуфты 33 совпадает с выступом шпонки 41, она поворачивается, в результате чего полумуфта 34 сцепляется с полумуфтой 33, жестко закрепленной на валу 35. При вращении муфты сцепления кулачок, укрепленный на полумуфте 33, поворачивает подпружиненную собачку 39, которая соскакивает с рычага 38 и под действием пружины 43 падает на наружную цилиндрическую поверхность полумуфты 33, После полного...

Номер патента: 156494

Опубликовано: 01.01.1963

МПК: D03D 41/00

Метки: 156494

...в движение с помощью звездочек З 9,от распределительноговала станка (ца чертеже це показан). Шаг цсцц 38 соответствует шагунарезки винтовых чалов 9 механизма продвижения шпуль в зеве основы(фиг. 4), при этом скорость цепи равна скорости передвижения шпуль 2в зеве основы (фиг. 6),При движении цепи 38 ее ролики 37 производят подъем и опускание галев 36, в глазки 40 (фиг. 7) которых продеты основные нити 6,образующие по ширине заправки (станка) бегущие зева, в которыхперемешаются шпули 2, прокладывающие уточные нити 3 в зев основыдля непрерывного образования ткани.Перемещение шпулей 2 в зеве основы происходит вследствие того,что концы пластин 8 (фиг. 6 и 7) непрерывно воздействуют на кромкудиска-шпули 2 смещено относительно ее...

Номер патента: 167472

Опубликовано: 01.01.1965

Авторы: Всесоюзный, Легкого, Титов

МПК: D03D 41/00

Метки: станок, ткацкий

...которых обеспечивает волнообразный зев основы, получение общего заступа и прокладку уточной нити в момент образования заступа для последовательного прибоя уточной нити к опушке ткани 14. Уточная нить 5 удерживается в зеве с помощью зажимов 15 и 1 б.В ткацком станке применен тканеформирующий механизм по авт, св. Мо 147548 (см. фиг, 2). Он состоит из дисков-пластин и прокладок, образующих комплекты, количество которых зависит от ширины ткани. В комплект входит неподвижная пластина 17, подвижная прибойная пластина 18, пластина- разделитель 19, пластинчатые прокладки 20 и разделительная прокладка 21. Пластина 17 в комплекте служит для связи разделителя и всех прокладок. Шпилька 22 служит для связи неподвижных пластин, которые образуют...

Номер патента: 173656

Опубликовано: 01.01.1965

МПК: D03D 41/00, D03D 49/68

Метки: 173656

...пластин 1 с зубьями 2, установленных на вращающемся валу 3. Комплект пластин 4 предназначен для пропуска вышеуказанных пластин с зубьями, а комплект пластин 5 с отверстиями б - для направления носителя 7 уточной нити. Зубья 8 предотвращают стягивание кромочных нитей уточной нитью 9. Разделительная решетка состоит из пластин 10 и шайб 11, смонтированных между неподвижным основанием 12 и опорой 13 в несколько рядов и служащих для равномерного распределения основных нитей. При этом пластины 10 одного из рядов частично выступают на путь движения пластин 1 с зубьями 2, а каждая пластина 4 укреплена одним концом на груднице 14 станка, другим - между пластиной 10 и шайбой 11.Основные нити пробраны между пластинами 10 (аналогично проборке в...

Номер патента: 185769

Опубликовано: 01.01.1966

Авторы: Виноградов, Виноградова, Мартынкин

МПК: D03D 41/00

Метки: механизм, передвижения, станку, ткацкому

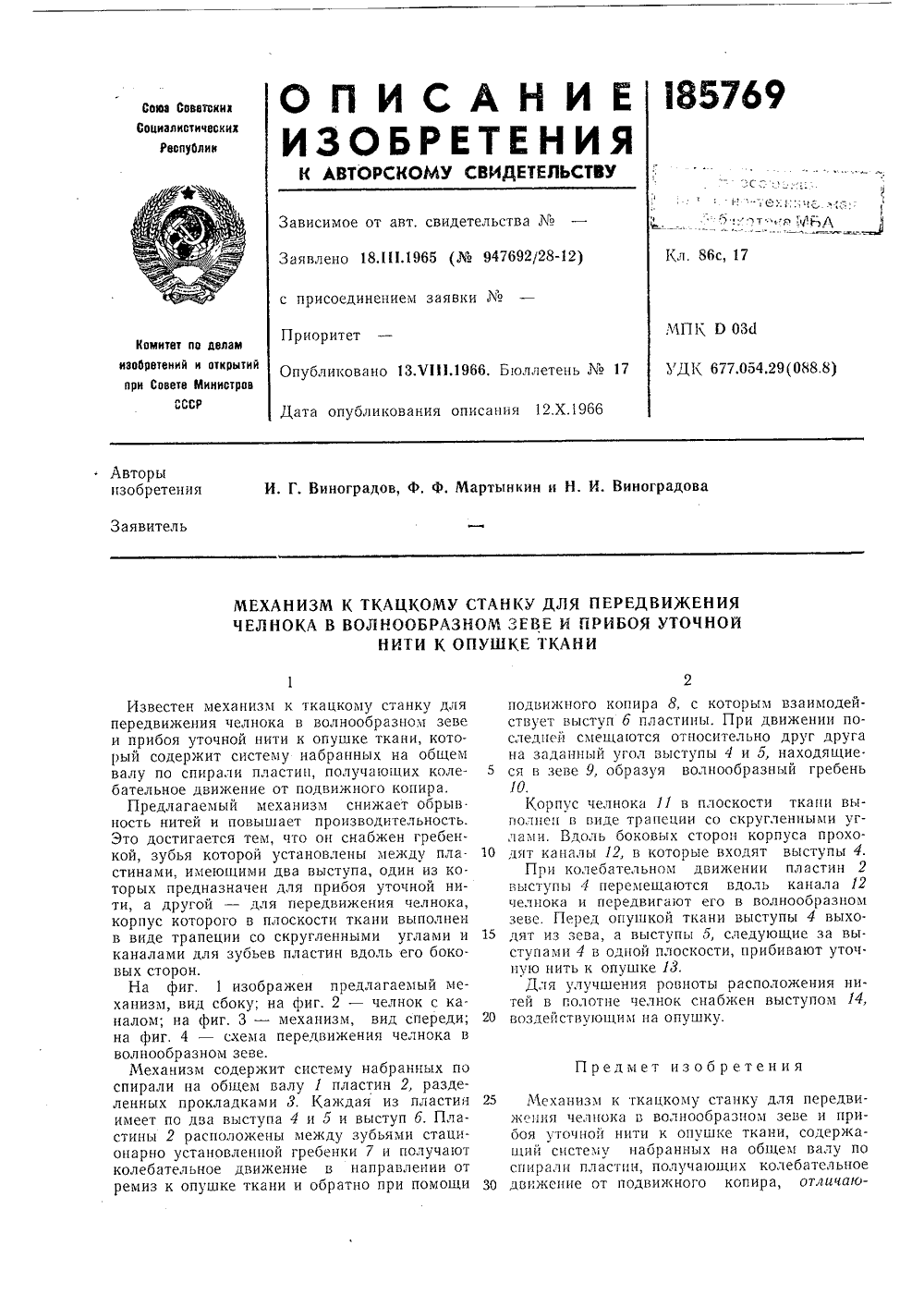

...вид сбоку; на фиг. 2 - челнок с каналом; на фиг. 3 - механизм, вид спереди; на фиг, 4 - схема передвижения челнока в волнообразном зеве.Механизм содержит систему набранных по спирали на общем валу 1 пластин 2, разделенных прокладками 3. Каждая из пластин имеет по два выступа 4 и 5 и выступ б. Пластины 2 расположены между зубьями стационарно установленной гребенки 7 и получают колебательное движение в направлении от ремиз к опушке ткани и обратно при помощи подвижного копира 8, с которым взаимодеиствует выступ б пластины. При движении последней смещаются относительно друг друга на заданный угол выступы 4 и 5, находящие.5 ся в зеве 9, образуя волнообразный гребень10.Корпус челнока 11 в плоскости ткани выполнен в гиде трапеции со...

Номер патента: 206458

Опубликовано: 01.01.1967

Авторы: Ателье, Иностранец

МПК: D03D 41/00, D03D 49/04

Метки: станок, ткацкий

...)ДБП- жстс.;5 . л.) ) ЦГ.0 1, при 1(. Г) Оки (6 ГБО(1 и 10 КОПИ :. с(РП ППЛИ 1;Р(1 д с СОС 1 ИЖ 310 ТС 51, ООВОООН,(5 5.ЗЫО ./ ЛОИСТИ (.1 оварнып Бдлк 6 смонтирован на Двук рь -131;К 6 ОБО 01 ЬХ Цс 0051 6 ВПМГРИ РсМ 1.11 р И с(П С В 3 С И К д 6К П рС.( О.1( О 3 3 с 1 б (1 Н68 00(.ГПГ Цвде) с 5 Нржин 331 и 6( ГОО.НО кото- р Ы (1 СТс 1 ОБСС 1 Л П ПСПНдр Ы 6 ) С ПОр ц 1151 1, и)Ок 66 кОто)ы.; сое;нсны с конца(11 ры 13 - ГОБ 6).Пр 1 Б.15 С;ЛИ (Г рКп Крдц 6 ПрГ;- псЗП(Ясп;13151 ОВО ОВ 1 Р 01 О 131 спк;1 6( От 20 Ос 1 рс 10 дпс 6 ) при БлкдГке зссик с ГОЗсПО)1 па сктл 68 иси и(НОсрс;сБсн 0 па г).ИОРГПО (.,1(ЖК.,) С ГЯПОБКЯ ГМС ОГО ;и; рьчд и 6,с;(зс;) Бр чп ю. д под Я(пи, с) к б(0(б( М 68 ОГ) псстзс 15 с) (51 и)в - 31 ссс (Г 10,(1 13...

Номер патента: 347379

Опубликовано: 01.01.1972

Авторы: Патрикеев, Петраченков, Романовский

МПК: D03D 41/00, D03D 47/02

Метки: объемных

...каждая из которых выполнена в виде загнутой трубки с отверстием в месте сгиба.На фиг. 1 изображено описываемое устройство, общий вид в аксонометрии; на фиг, 2 - схема одного рабочего цикла образования переплетения по стадиям; на фиг. 3 - объемное изделие.Устройство представляет собой станину 1, боковые стороны которой снабжены штифтами 2 для свободно надетых на них поковок 3. В центральной части станины расположен узел для проборки нитей по вертикальной оси Л, выполненный в виде двух пластин 4 и 5, несущих крючки б, через которые пр деты иглы 7 для закрепления вертикальных ветвей нити, проходящей через крючки. В верхней части станины на рельсах 8 установлена каретка 9; несущая рапиры 10, каждая из которых выполнена в виде загнутой...

Номер патента: 350885

Опубликовано: 01.01.1972

Автор: Ребенок

МПК: D03D 41/00

Метки: выработки, рукавных, станку, тканей, ткацкому

...ширину ткани.На фиг. 1 изображено описываемое устрой. ство, установленное на ткацком станке, общий,вид; на фиг, 2 - устройство, вид сбоку (прои открытом зеве); на фиг. 3 - то жс, при 25 закрытом зеве.Устройство содержит плавающий шаблон 1, два параллельных праутка 2; стержень 3 и крепление, состоящее из планок 4 и державок 5. 30 оПлавающий шаблон 1 представляет собой жесткую пластину црямоугольной формы из металла или нсмсталлпческих материалов.Параллельные прутки 2 расположены в вертикальной плоскости и находятся друг от друга на расстоянии не менее толщины рукав. ной ткани б. Они служат для фиксации пла вающего шаблона 1 в нужном положении.Для уменьшения игры рукавной ткани вместе с плавающим шаблоном во время зевообразовання...

Номер патента: 362090

Опубликовано: 01.01.1973

Авторы: Вител, Фуга

МПК: D03D 41/00, D03D 47/23

Метки: металлических, механизм, подачи, проволоки, сеток, станку, ткацкому, уточной

...быстродействующая электромагнитная муфта б серии Э 1 М, которая сблокирована с двумя сигнализаторами. Первый сигнализатор состоит, например, из концевого выключателя 7 и поворотного рычага 8, подпружиненного пружиной 9, Этот сигнализатор предназначен для контроля фактической длины утка и подачи сигнала на отключение муфты б и монтируется на батане 10, имеющего ножи 11 для отрезки утка так, чтобы расстояние от ножей 11 до рычага 8, когда в повернутом его положении концевой выключатель дает импульс, было равно требуемой длине утка, т, е. матрице полотна собираемой сетки,Если на станке предусмотрена сборка номенклатуры сеток, т, е. сеток различных по ширине, то сигнализатор выполняется передвижным, если только одного типоразмера, то...

Номер патента: 362091

Опубликовано: 01.01.1973

Авторы: Вител, Фуга

МПК: D03D 41/00, D03D 47/27

Метки: 1i-otha, 1пно, cetfik, автомат, ахййнеgmamp, металлических, производства

...механизма (ремизных рам 8), имеющего привод от кривошипного вала 9 через шатуны 10 и 11; механизма отрезки утка, выполненного в виде двух ножей, один нож 12 жестко закреплен в станине, а другой нож 13 подвижен в направляющих и имеет привод от кулака 14 через ролик 15 и рычажную систему; механизма подачи уточкой проволоки, выполненногов виде дисков 16 с зубьями, получающими вращение от привода 17 и производящими рифление и подачу проволоки, в кинематической цепи привода которых установлена муфта 18; механизма фиксации полотна, представляющего собой два валка 19, между которыми при сведенном их положении проталкивается полотно сетки, и сигнализаторов, один из которых предназначен для отмера длины подаваемой уточной проволоки и...

Номер патента: 425997

Опубликовано: 30.04.1974

Авторы: Климовское, Королев, Латухин, Тараканов, Ткацкого

МПК: D03D 41/00

Метки: направляющая, станка, ткацкого, челноков

...на вершнике батана и несущих горки, взаимодействующие с регулируемыми упорами,На фиг. 1 изображена направляющая для челноков, вид сбоку; на фиг. 2 то же, видспереди.Челнок 1 движется по верхним гребенкам 2 вдоль берда 3, закрепленного в вершнике 4, на котором в подшипниках 5 вращаются трубки б, 7, 8, посаженные одна в другую для сокращения габаритов механизма. На трубках крепятся держатели 9 с гребенками 2. На каждой трубке 6, 7, 8 закреплены горки 10. На раме станка 11 крепится кронштейн 12, в котором установлены стержни 13 с роликами 14, Количество трубок, горок и стержней устанавливается в зависимости от ширины ткацкого станка и она каждой трубке.При движении батана назад, как толькочелнок 1 сходит с гребенок, закрепленных на...

Номер патента: 496338

Опубликовано: 25.12.1975

Авторы: Алексеев, Грушко, Кожухова, Косолапов, Матвеева, Павлов, Патрикеев, Петраченков, Райков, Романов, Романовский, Свердлов

МПК: D03D 41/00

Метки: объемных, цельноканатных, штучных

...для направлеийя55 нитей и пластин,противоположным вводу горизоиталь 1.ых нитей, и снабжены головкой, имеющей паэ 13для прохода защелки 14 и отверстие 15для прохода нити,Зашелка 14 имеет корпус 16, поворачиваюцийся вокруг оси 17, и захватыва-ющий язычок 18, На корпусе 16 защелки14 укреплена пластина 19 с острой кромдсой для обрезания нити.Узел ввода нитей в горизонтальной плокости 6, 7 по осям Х и У выполнен в виде набора перфорированных пластин 20,причем перемычки между перфорациями 21(отверстиями, прорезии) вьп"нуты поочередко в разные стороны так, что образуютканал эллиптической формы, При этомнить 22, пробранная 1. через перфорациюне имеет изгибов. Лобовая часть пластинимеет угол Ц менее 90 , а также,оотверстие 23 для прохождения...

Номер патента: 587181

Опубликовано: 05.01.1978

Авторы: Новиков, Райков, Романовский, Умилин, Хрунев, Хусаинов

МПК: D03D 41/00

Метки: нитями, основными, станке, ткацком

...причемигла закреплена на изогнутом концестержня.На фиг.1 изображустройство, общий вструкция рабочей ча3 - стержень с изогУстройство содер1, связанный черезрычагом 3, который80 с храповиком 5. Посна одном валу с шестерней б, которая связана через шестерню 7 с зубчатым участком планки 8, перемещающейся в направляющей 9. Профильные пластины 10, с присоединенными к ним лицами и грузчиками (на чертеже не показано), свободно расположены в пазах ремизок 11, Планка имеет соосно расположенные отверстия, в которых установлен подпружиненный стержень 12 с изогнутым концом и игла 13, один конец которой закреплен на изогнутом конце стержня. Последний контактирует с пружиной 14 и крепится в теле планки с помощью штифта 15, который входит в...

Номер патента: 681127

Опубликовано: 25.08.1979

Авторы: Брагинский, Шабельник, Шкура, Щербань

МПК: D03D 41/00

Метки: автоматический, станок, ткацкий

...основная нить, Этотпериод работы называется первым проступом для перебора.В переборный зев с углом Ъ в место, обусловленное эскизом иэделия,вручную вводится переборная уточнаянить 26, которая в пять раэ толщефоновой, Это обеспечивает цветовуючеткость в рельефность переборногорисунка.При вводе переборных уточных нитей ткач передвигается от рисункак рисунку на перемещающемся по направляющим стуле,После поворота основного проступного вала 1 на 90 против часовойстрелки эксцентрики 2 и 3 устанавливают рычаги 4 и 5 и ремизки 6 и7 в одну горизонтальную плоскость,кулачок 13 дополнительного перебороного механизма поворачивается на 45по часовой стрелке, частично приподнимая рычаг 15 и ликвидируя переборной. зев с углом ) . В момент, когдавсе...

Номер патента: 705017

Опубликовано: 25.12.1979

Авторы: Меерзон, Мокеев, Налетов, Павлов, Подъячев, Третьяков, Федоров, Хрипов

МПК: D03D 41/00

Метки: технической, ткани

...содержит шпулярник 1 снитями-электропроводниками 2 на шпулях З,размещенных в гребенках 4,Элект "ропроводники проходят через направляющие валики 5, направляющие гребенки б и установленные свободно вопорах вальцы 7, определяющие усилиенатяжения электропронодникон.Далее"электропронодники проходят по поддерживающим валикам 8 и установленному между ними компенсатору 9, делящему электропроводники на секции.Под каждым компенсатором 9 уотанонлен лоток 10. После валиков 8 установлена направляющая гребенка 11.Диэлектрические нити 12 с навоя 13проходят через, направляющие гребенки 14, установленные на рычаге 15,Между гребенками 14 смонтировано скало 16. Далее электропроводники 2и диэлектрические нити 12 вместеЙроходят через ценовые прутки...

Номер патента: 737521

Опубликовано: 30.05.1980

Авторы: Петроченков, Политыко, Райков, Смотряев, Умилин, Хрунев

МПК: D03D 41/00

Метки: объемных, текстильных

...горизонтальные нити, соответственно 19 и 20 с боковых шпулярников (не показано). Глазки 16 и 17 соседних лент смещены относительно друг друга в вертикальной плоскости в шахматном порядке.Пластины 8 имеют отверстия 21 для ввода стержня, Игла 22 предназначена для прокладывания кромочной нити.Устройство работает следующим образом, После заправки вертикальных и горизонтальных нитей производится наработка объемных текстильных изделий в следующем порядке. Ленты 18, установленные на каретке 7, которая перемещается по раме 2, прокладывают группу горизонтальных нитей 20.После прихода каретки 7 в крайнее положение, игла 22 прокладывает кромочную нить и возвращается в исходное положение, Затем каретка 5 с системой лент 3, двигаясь по...

Номер патента: 737522

Опубликовано: 30.05.1980

Авторы: Алексеев, Новиков, Ракитский, Романовский, Свердлов

МПК: D03D 41/00

Метки: объемных, текстильных

...О ф на фиг. 3. Пары пластин в рамках смещены относительно друг друга так, что в интервале между первой и второй парой зубьев рамок помещались последовательно все первые пары пластин остальных рамок и т.д, Такая проборка вертикальных нитей в рамки позволяет расположить нити очень плотно, при этом устраняется взаимное трение между рядами нитей, что важно при использовании нитей из стеклянных, кварцевых, борных, угольных и других волокон.Далее вертикальные нити пробираются между галевыми 20 ремизной рамки 10, пластинами прижимной рамы 11 и закрепляются на столе 17 замковым устройством 21,Нити одной горизонтальной системы пробираются в рапиры 13, а другой - в глазки галев 20 и закрепляются на столе 17.После заправки устройства нитями,...

Номер патента: 742497

Опубликовано: 25.06.1980

Авторы: Берсенев, Королев, Сафонов

МПК: D03D 41/00

Метки: изделия, контура, механизм, переменной, станке, тканого, ткацком, ширины

...нож 20,связанный при помощи тяги 21, рычага22 и ролика 23 с кулачком 24, закрепленным на кОленчатом валу 25 станка.Рычаг 22 шарнирно закреплен накронштейне 26, который смонтированна задней связи 27 станка, Ролик 23находится в контакте с кулачком 24под действием пружины 28.Для надежной работы механизма иглодержатели 1 разделены направляющими пластинами 29, а крючки 11 и двуплечие рычаги 14 - направляющимипластинами 30,Планка 31 прикреплена к кронштейнам 16 и является ограничителем приопускании нижних плеч 17 рычагов 14.С целью ограничения колебанийопушки ткани по высоте и надежногозахлестывания уточной петлей иглы 2над тканью установлен вращающйся бОвалик 32, а под тканью - направляющая планка 33, Валик 32 регулируется по высоте в...

Номер патента: 745979

Опубликовано: 05.07.1980

Автор: Матвеев

МПК: D03D 41/00

Метки: батанный, механизм, проволочных, сеток, станка, ткацкого

...из неподвижной б и подвижной 7 частей; имеющих открытые пазы 8 для прохода основных нитей 2 и канал 9 для уточной нити 1, выполненный в плоскости разъема направляющей. Концы направляющей крепятся в обоймах подшипника 10, смонтированного на батане 11. Пружина 12 удерживает обе части направляющей в поджа-, том состоянии, Направляющая (Фиг, 2)имеет отклоняющие рычаги 13, упорную планку 14 смонтированную на станине, нож 15 (фиг. 4 и 6) для обрубки проволоки 1 с приводным рычагом 16 и неподвижным упором 17,Для передачи проволоки (уточной нити) 1 от подаюших дисков 5 к направляюшей служит гибкая трубка 18.Устройство работает следуюшим образом.В начале движения батана 11 к заднему положению направляющая для проволоки (уточной нити) 1 начинает...
