D03D — Тканные материалы; способы ткачества; ткацкие станки

Номер патента: 468442

Опубликовано: 25.04.1975

Автор: Эрвин

МПК: D03D 49/02

Метки: валика, станке, ткацком, товарного, установки

...на таком расстоянии друг от тах 60 или 61 закреплены стопорные шай 45друга, что расстояние между рабочими по- бы 85, Звездочки 65 и 66 расположеныверхностями роликов 36 и 38 меньше ми- над осевыми линиями балок 25 и 26. Коннимального диаметра холста товарного ва- цы балок несут по одному ролику 86 цепи,лика.6 Орасположенному внутри сечения балки РоТоварный валик 1 в своем нижнем по- лик свободно сидит на оси 87, установленложении (см, фиг. 2) опирается профили- ной в продолговатой части С-образногорованными направляющими роликами 55, профнля 31 и в детали 32. Фланцы С-обповоротно установленными на концах егоразных профилей 31 имеют вырезы околооси, на балки 25 и 26, верхние стороны родиков, Углы продолговатых частей С-обкоторых...

Номер патента: 468967

Опубликовано: 30.04.1975

Автор: Варягин

МПК: D03D 47/16

Метки: бесчелночном, зажима, нити, станке, ткацком, уточной

...ткацких станках типа СТБ,Известно приспособление для зажима уточ ной нити, содержащее корпус с шарнирноустановлснными в нем зажимами, имеющими губки для захвата уточной нити и хвостовики. Между зажимами расположены закрепленные в корпусе упоры и средство для 5 держания губок в закрытом положении, выполненное в виде плоской пружины, упругие ножки которой взаимодействуют с хвостовиками зажимов.Цель зобрсснупрощение конструкции.Это достигается тем, что средство для удержания губок в закрытом положении нредставгяе собоо ш 1 ы 1)ь, рссно,Ожениз но оси корпуса, а хвостовики выполнены из упругого материала.На фиг. 1 изображено предложенное приспособление для зажима уточной нити, общий вид; на фиг. 2 - зажим с упругим хвостовиком.В корпусе...

Номер патента: 468968

Опубликовано: 30.04.1975

Автор: Шамарин

МПК: D03D 47/46

Метки: бесчелночному, кромок, механизм, образования, станку, ткани, ткацкому

...в пазу Б корпуса,Приспособление для отрезания конца уточной нити 12 состоит из пластины 13, бойка 14с упором 15, находящегося под действием пружины 16 и взаимодействующего с собачками7 и 8.Рычаг 17 предназначен для взвода бойка14, а на раме станка (на чертеже не показана) предусмотрен упор 18 для его вьпслючения.При движении берда 19 от опушки ткани20 боек 14 отводится рычагом 17 в заднее положение и удерживается собачкой 8. В этотмомент собачка 7 выходит из взаимодействияс иглой 11, которая под воздействием пружины также перемещается в заднее положениеи устанавливается своим отверстием Г подокном В корпуса. Корпус под действием пружины 2 отклоняется в направлении опушкиткани и отделителем 5 отжимает часть основных нитей для...

Номер патента: 469775

Опубликовано: 05.05.1975

Авторы: Патрикеев, Петроченков, Романовский, Свердлов, Смотряев

МПК: D03D 47/04

Метки: объемных, текстильных

...и 7, находящейся под действием пружины 8. На торце катушки 5 установлено храповое колесо 9, взаимодействующее с собачкой 10, расположенной на раме 3 и получающей сигнал от прижимной рамы 2.Узел для ввода нитей по одной из горизонтальных осей содержит систему изогнутых трубчатых рапир 11, имеющих возможность возвратно-поступательного перемещения. Узел для ввода нитей по другой горизонтальной оси выполнен в виде набора металлических лент 12 с отверстиями 13 для нитей. Ленты расположены между гребенкой 1 и прижимной рамой 2 и имеют средство для их возвратно-поступательного перемещения в виде каретки 14. Готовое изделие размещается на столе 15 с замковым приспособлением 16 и3винтом 17. Валики 18 и 19 служат для опускания проложенных...

Номер патента: 206418

Опубликовано: 15.05.1975

Авторы: Криулин, Липатов, Сыромятников, Щеголев

МПК: D03D 49/50

Метки: зеве, направления, нити, основы, станка, ткацкого, уточной

...станка, выполненное в виде системы установленных на батане незамкнутых колец, образующих канал со щелью, причем щель имеет форму Г-образного лабиринта, ограничивающего произвольный выход уточной нити из канала.В предлагаемом приспособлении с цельо сокращения расхода и повышения качества ткани каждое кольцо канала снабжено шариком, который в зависимости от положения бруса батана перекрывает или освобождает щель для выхода уточной нити из канала,1-1 а чертеже схематически показано описываемое приспособление.Приспособление выполнено в виде системы установленных на батане 1 незамкнутых колец 2, образующих канал 3 со щелью 4, имеющей форму Г-образного лабиринта, который ограничивает произвольный выход уточной нити 5 из канала 3. Каждое...

Номер патента: 470559

Опубликовано: 15.05.1975

Авторы: Каллер, Миронов, Савельев

МПК: D03D 51/30

Метки: основонаблюдатель, станков, ткацких, электромеханический

...потеря времени на поискместа обрыва нити, особенно на станкахбольшого формата.С целью фиксации зоны обрыва нитей основы в предлагаемом основонаблюдателе однаиз ламельных планок выполнена из отдельныхизолированных один от другого элементов,подключенных к цепи сигнализации.На чертеже показан предлагаемый электромеханический основонаблюдатель.Основонаблюдатель состоит из сплошнойламельной планки 1, составной ламельнойпланки 2 и ламелей 3, подвешенных на нитях4 основы. 2При обрыве основной нити 4, продетой в ламель 3 и находящейся в зоне, ограниченной размерами одного из элементов планки 2 (количеством элементов определяется количество зон сигнализации), ламель, падая, замыкает технологический контакт, образуемый этим элементом и планкой...

Номер патента: 239864

Опубликовано: 15.05.1975

Авторы: Марков, Торицын

МПК: D03D 49/60

Метки: батанного, бесчелночного, кулачков, механизма, разгрузки, станка, ткацкого

...на пути движения коромысла 11 при его повороте. Коромысло 11 связано 10 посредством регулируемых тяг 14 и 15 с коромыслом 7, укрепленном на батанном валу 6.Другая головка торсионного валика 10установлена в шлицевом отверстии одноплечего рычага 16, смонтированного соосно с коро мыслом 11. Рычаг 16 взаимодействует с кулачком 17, посаженном на главном валу 2 ткацкого станка.В начальный момент работы, когда батаннаходится в заднем положении, торсионный 20 валик 10 максимально закручен и стремитсячерез коромысло 11, упоры 18 и 19, тяги 14 и 15 и коромысло 7 повернуть батанный вал 6 в направлении движения. Вал 6 фиксирован от поворота, так как ролики 5 находятся во 25 взаимодействии с цилиндрическими поверхностями постоянного...

Номер патента: 255863

Опубликовано: 15.05.1975

Авторы: Макачев, Марков, Пршин, Сидоров, Торицын

МПК: D03D 49/60

Метки: батанного, кулачков, механизма, разгрузки, станка, ткацкого

...3, взаимодействующим с укрепленным на главном валу 4 ткацкого станка кулачком 5. Вторая головка торсионного валика установлена на валу 6 батана и входит шлицевой головкой в шлицевое отверстие последнего. Ось 25 качания одноплечего рычага 2 с роликом 3 расположена соосно с батанным валом 6.Во время работы ткацкого станка, в момент замедленного движения батана в заднее крайнее положение и во время выстоя батана ры чаг 2, взаимодействуя роликом 3 с кулачком о, закручивает торсионный валик 1. Плавно накопленная в торсионном валике во время закручивания энергия передается батанному валу 6 в период его разгона при движении к опушке ткани.Вследствие того, что одна шлицевая головка торсионного валика движется вместе с батанным валом 6, будучи...

Номер патента: 472177

Опубликовано: 30.05.1975

Авторы: Арефьев, Вагин, Греков, Густов, Кобяков, Ковалев, Кучеров, Лавров, Пелевин

МПК: D03D 47/24

Метки: станок, ткацкий

...выступ, челнок, действуя на скос зуба 10 15 20 25 ЗО 35 ао 45 50 бО 65 40 защелки, отводнпг се вниз и подходит к переднему торцу гонка 8. В этот момент зуб заходит в выемку 43 челнока и связывает челнок с гонком.Кроме этого, на батане установлен ловитель 4 утка, который фиксирует конец уточины после того, как ее освободит влетевший в челночную коробку челнок, Ловитель представляет собой двуплечий рычаг, на заднее плечо которого действует челнок, а переднее плечо воздействует на уточную нить, изгибая ее в колодочке 48. Нить обрезается ножницами 49 (фиг. 1).Станок работает следующим образом.,Перед боем ролик 11 боевого механизма под воздействием кулачка 12 стоит в верхнем положении, ударный рычаг 7 - в крайнем заднем положении, торсионный...

Номер патента: 473369

Опубликовано: 05.06.1975

Автор: Жак

МПК: D03D 47/40

Метки: выработки, лжекромки, ткани

...в виде рамы, через продольные стойки которой проходят штанги 3 и 4, а в нижней части блока выполнен выступ 19 с направляющими глазками 20 для рабочих игл 8.Привод водилки 5 верхнего блока 1 выполнен в виде соединительной рамки 21. Винты 22 и 23 предназначены для крепления рабочих игл.Соединительная рамка 21 имеет в своей верхней перекладине 24 направляющие глазки для рабочих игл 7 водилки 5 верхнего блока 1. Стойки 25 соединительной рамки проходят через соответствующие прорези 26 верхнего блока 1.Работает устройство следующим образом.Устройство устанавливается в ткацком станке посредством штанг 3 и 4, связанных с ремизками станка через прорези 4; упорные подшипники 9, 10, 11 и 12 попеременно прижимаются к блокам 1 и 2.Упорные...

Номер патента: 477581

Опубликовано: 15.07.1975

Авторы: Виктор, Леопольд, Пшемыслав

МПК: D03D 47/26

Метки: механизм, многозевному, нити, прокладки, станку, ткацкому, уточной

...с другим разпоимециыми полюсами, размещецццх в магазине 5 прокладчика ц дополнительно замкнутых магнитным якорем 6 со стороны, противоцо,ооцо 1)абоему зазору й, между п 1)ок,адчиком и трацспортером. На транспортере 2 расположены держатели 7 для блоков одицарцых постоянных магнитов 8, 9, 10, 11, пз которых магниты 8 и 10 имеют юляризаццю, нерпецдикулярцую к направлению перемещения прокладчиков, и взаимно противоположные полярцостц, и чередуется с агцптаци 9 и 11, имеющими поляризацио. царапел цуо ца 1 о цравлеццю перемептеия прокладчиков, и взаимпо противоположные полярцости.Когда трацспортер 2 находся в состояниипокоя, оси симметрии магцитов 3 и 4 совпадают с осями симметрии мачито 8 и 1 О.1; - , Г 1 ри этом образуется сила притяжения,...

Номер патента: 478466

Опубликовано: 25.07.1975

Автор: Рахид

МПК: D03D 47/32

Метки: нити, прокидки, сопло, станке, ткацком, уточной

...образуются большие завихрения жидкости или воздуха, что снижает эффективность действия струи, В результате не всегда обеспечивается надежная прокидка уточной нити в зев основы.Целью изобретения является повышени надежности проиидки нити.3чении сопла имеет прямолинейные участки 9 и 10 и криволинейные участки 11 и 12. Участки 9 и 10 образуют острый угол, ,вершина которого направлена к выходу из сопла. Криволинейные участки 11 и 12" представляет собою части парабол 13 и 14 (см.фиг.2), вершины которых смещены .одна относительно другой по оси сопла.Сопло имеет центральное отверстие 15 для прохода нити и может быть закреп- , 10 лено на станке при помощи стержня 16.Прямолинейные участки 9 и 10 полости 7 расположены по касательной к...

Номер патента: 479834

Опубликовано: 05.08.1975

Авторы: Баев, Гуляев, Кирман, Поликарпов

МПК: D03D 45/30

Метки: автоматическом, смены, станке, ткацком, уточных, шпуль

...сопротивлсние пружины 1 б и утапливает подвижной зуо 15, аследствис чего собачка И совершает холостые движения по отношению к храповику. После очередной вкладки шпули подвижной зуб 15 под воздействием пружины 1 б выдвигается до упора 17, и цикл продолжается.Под воздействием пружины 6 профильная скоба 5 отжимается, и очередная шпуля сбрасывается.Одновременно отсекатель перекрывает лоток под воздействием пружины и рычага 11. При дальнейшем повороте храпового колеса механизм поштучной подачи занимает исходное положение. Устройство для смены уточных шпуль на автоматическом ткацком станке, содержащее бункер с ворошителем, направляющий лоток для шпуль, механизм поштучной подачи шпуль, механизмы захвата и закрепления конца уточной нити и...

Номер патента: 479835

Опубликовано: 05.08.1975

Авторы: Аймалетдинов, Дьячков

МПК: D03D 47/26

Метки: зев, многозевному, нити, основы, подготовки, прокладкой, станку, ткацкому, уточной

...ширине прорези 10 скобы 9. Рабочая поверхность рожков вилки 12 обращена к скобе. К рожк 1 у 14,вилки присоединен отросток 15, рабочая поверхность 1 б которого ,находится примерно в средней зоне вилочки и образует с рабочей поверхнастью рожков .вилки угол не больше 90 (фиг. 8 и 9).Устройство снабжено также досылателем, расположенным в зоне действия рычага 5 и выполненным в ьиде захвата 17, который закреплен на ползуне 18, приводимом в движение вдоль паза 19 посредством тяги 20 и рычага 21. Захват 17 состоит из неподвижной губки,22 и подпружиненной губки 23. Для открытия губок захвата в его крайних положениях на пластине 8 расположены ролики 24 и 25, с которыми взаимодействует шток подпружиненной губки 23.Пластина 8 несет также...

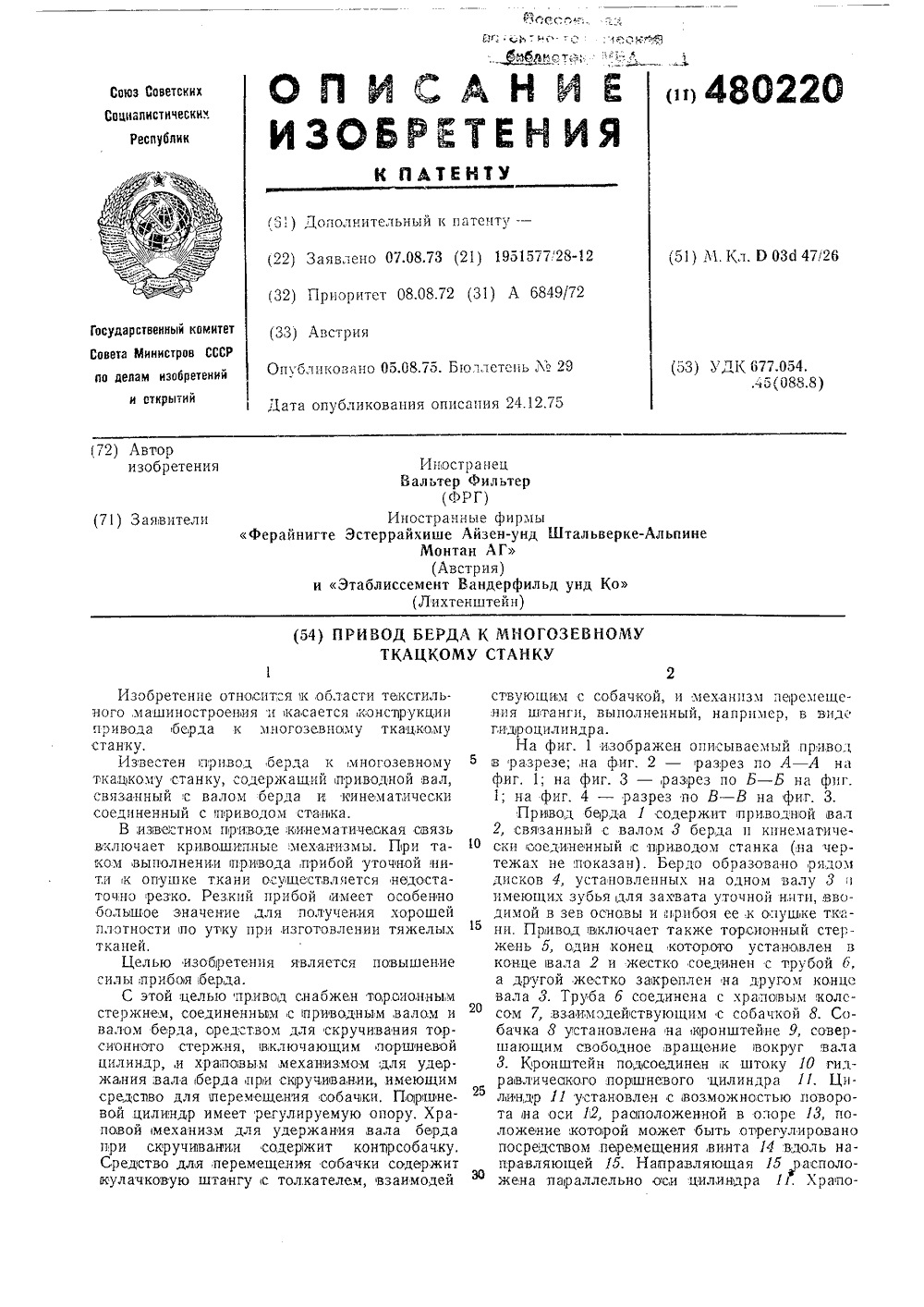

Номер патента: 480220

Опубликовано: 05.08.1975

Автор: Вальтер

МПК: D03D 47/26

Метки: берда, многозевному, привод, станку, ткацкому

...рааположенной в опоре 13, положение,которой может быть огрегулированопосредством перемещения,винта 14 вдоль направляющей 15. Направляющая 15 расположена параллельно оси цилиндра 11, Храповик 7, собачка 8 и управляющий ими .поршневой цилиндр 11 образуют ередство для скру. чивания торсионного стеркня,Привод содержит также храповой меланизм для удержания, вала 3 бернда при скру. чиванни. Храпэзой механизм содержит хра. повое колесо 1 б и сооачку 17 и имеет "редство,для неперемещения собачки. Последнее вклю. чает кулачковую штангу 18 с толкателем 19, взаимодейспвующим с собачкой 17, и механизм перемещения штанги 18. Собачка 17 подпружинена пружиной 20, регулируемой посредством винта 21. Для избежания нежелательно го поворота вала 3 берда...

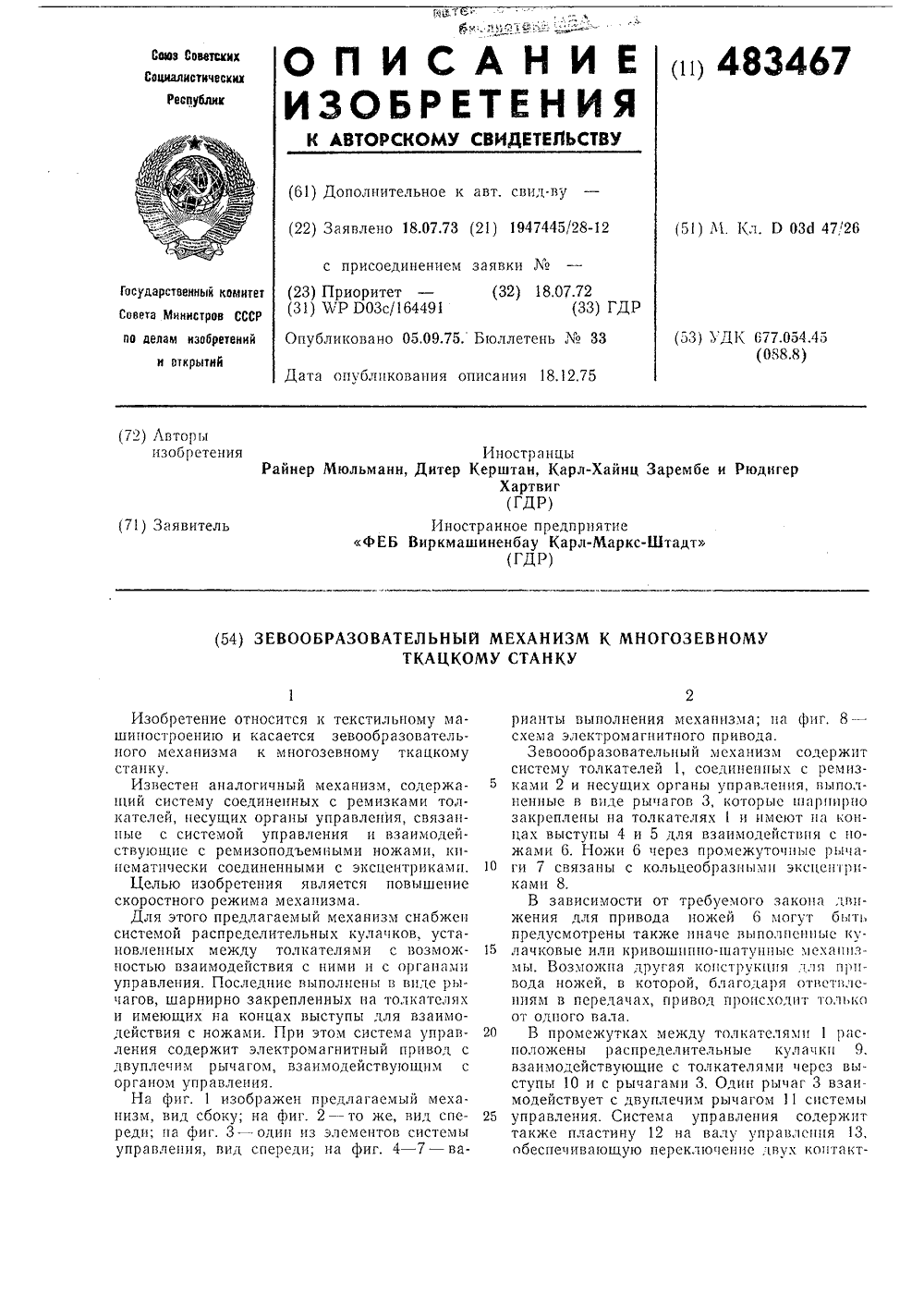

Номер патента: 483467

Опубликовано: 05.09.1975

Авторы: Дитер, Карл-Хайнц, Райнер, Рюдигер

МПК: D03D 47/26

Метки: зевообразовательный, механизм, мшгозевному, станку, ткацкому

...с сопротивлениями Я, и Р, и переключаюцими транзисторами Т 1 и Тг с источником постоянного тока. Транзисторы Т, и Т могут работать как включателями, так и выключателями. В зависимости от открытого или закрытого положения контакта 18 датчика замыкается либо цепь с транзистором Т либо цепь с транзистором Т. При открытом положении контакта 18 датчика при условии одновременного закрытого положения управляющего контакта 19 ток протекает через резистор Я и полупроводниковый стабилизатор й на вход базы транзистора Т, В результате притягивается электромагнит ЭМ. Транзисторы Т, и Т при этом закрыты, т. е. обесточены. Наоборот, при закрытом положении контакта 18 базисный ток протекает через резистор Р и транзисторы Т, и Ть При этом срабатывает...

Номер патента: 483468

Опубликовано: 05.09.1975

Автор: Седель

МПК: D03D 47/34

Метки: бесчелночном, механизм, нитей, станке, ткацком, уточных

...штифт 12. На штифте 12 зафиксирован один конец пружины 13, а другой ее конец закреплен в натяжной втулке 8. Натяжная втулка 7 охватывает ось 5, на которой жсстко установлена втулка 14 со штифтом 15. На этом штифте зафиксирован один конец пружины 16, а другой ее конец - в натяжной втулке 7. На осях 4 и 5 жестко смонтированы собачки 17 и 18. Каждая собачка имеет трн зуба 19, 20 и 21 и взаимодействует со сбойкой, соединенной с рычагом 22, Сбойки вупав выполнены одной деталью 23, которая взаимодействует со всеми собачками. В корпусе 6 имеется паз 24, обеспечивающий беспрепятственное взаимодействие собачек с дсталью 23. Рычаг 22 связан с кулачковым приводом (на чертежах не показан), сообщающим осям 4 и 5 качательное движение.Механизм...

Номер патента: 483469

Опубликовано: 05.09.1975

Авторы: Грицюс, Кубайтис

МПК: D03D 51/34

Метки: бесчелночного, зеве, механизм, нити, основы, станка, ткацкого, уточной

...оси шпаруткодержателя 4 смонтированрычаг 5 с пластиной б, прижатый пружиной 7 к пластине 8, установленной на берде 3, 20 С рычагом 5 шарнирно соединен удерживающий элемент 9, поджимаемый пружиной 10. Положение удерживающего элемента 9 регулируется посредством установочного болта 11. С удерживающим элементом жестко 25 соединен стержень 12, несущий иглы 13.Устройство работает следующим образом.Прп движении берда к прибою (на фцг. 1влево) пластина 8 подходит к пластине 6, жестко соединенной с рычагом 5, и повора;и чцвает рычаг 5 против часовой стрелки, Приэтом иглы 13 поднимаются выше линии заправки. При дальнейшем движении берда влево его зубья приходят в соприкосновение с иглами 13 и, нажимая на них, преодолевают сопротивление пружины...

Номер патента: 483834

Опубликовано: 05.09.1975

Автор: Вальтер

МПК: D03D 47/34

Метки: бесчелночному, накапливания, нити, станку, ткацкому, уточной

...Накопительная камера выполнена с прорезь о по всей ее длине для заводки нити и снабжена ограничителями, входящими в прорезь.На фиг. 1 изображено предлагаемоеройство, установленное на стенке; на 5 2 - часть накопительного канала; на3 - разрез по А - А на фиг. 2.Устройство содержит, по меньшей мере, одну накопительную камеру 1 со сквозной полостью 2 для уточной нити 3; Камера стацио- О нарно установлена на станке над тканеформирующим устройством 4 и проходит вдоль всей заправочной ширины станка. Для предварительной заводки уточной нити в камере выполнена прорезь 5 по всей ее длине, пере крытая в ряде точек входящими в нее ограничителями 6. По меньшей мере, одна стенка камеры 1 может быть выполнена прозрачной,483834 4 Ьг г Составитель...

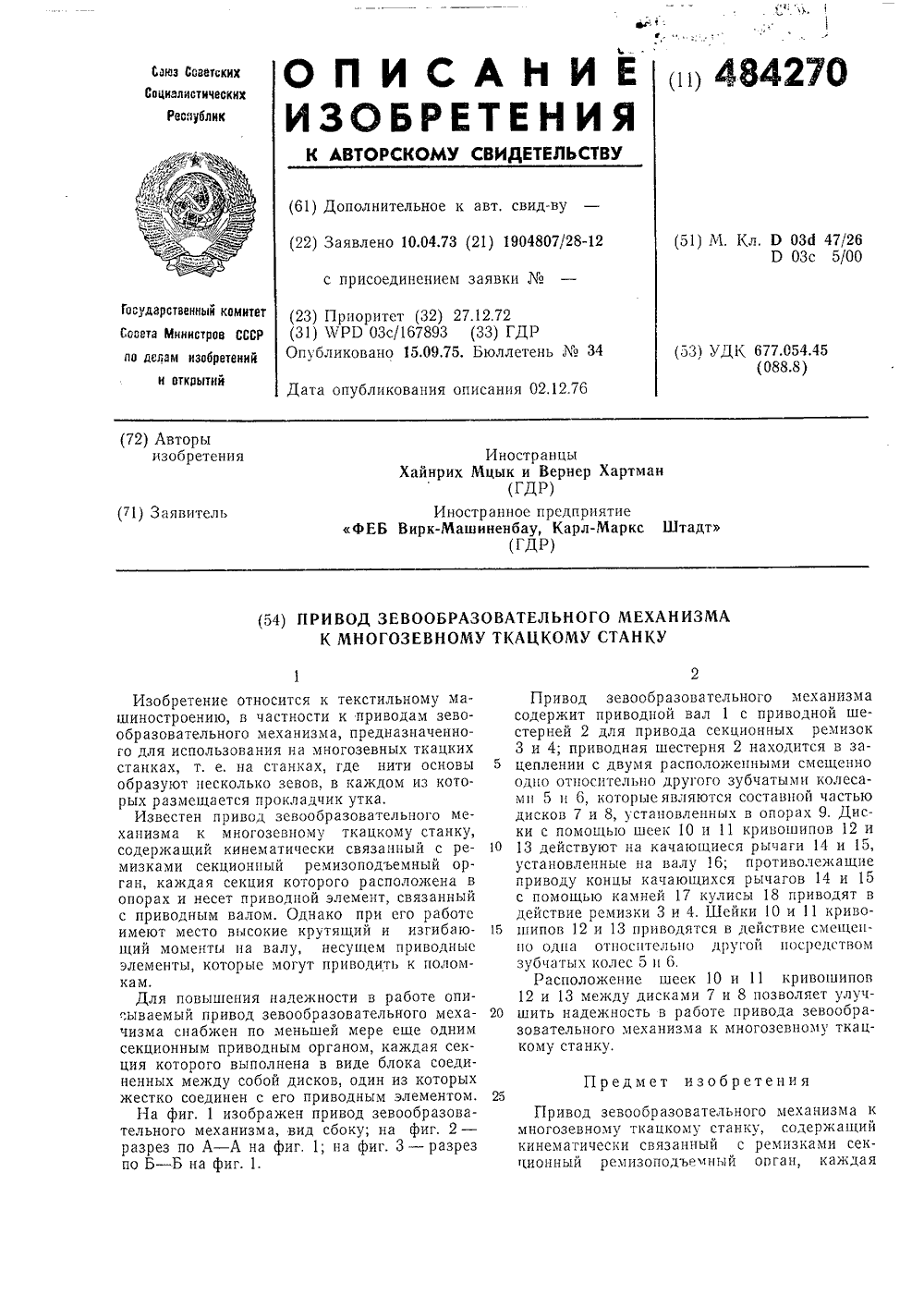

Номер патента: 484270

Опубликовано: 15.09.1975

Авторы: Вернер, Хайнрих

МПК: D03D 47/26

Метки: зевообразовательного, механизма, многозевному, привод, станку, ткацкому

...могут приводить к поломкам.Для повышения надежности в работе описываемый привод зевообразовательного мехачизма снабжен по меньшей мере еще одним секционным приводным органом, каждая секция которого выполнена в виде блока соединенных между собой дисков, один из которых жестко соединен с его приводным элементом.На фиг. 1 изображен привод зевообразовательного механизма, вид сбоку; на фиг. 2 - разрез по А - А на фиг, 1; на фиг. 3 - разрез по Б - Б на фиг. 1. Привод зевообразовательного механизмасодержит приводной вал 1 с приводной шестерней 2 для привода секционных ремизок3 и 4; приводная шестерня 2 находится в за 5 цеплении с двумя расположенными смещевноодно относительно другого зубчатыми колесами 5 и 6, которые являются составной...

Номер патента: 485604

Опубликовано: 25.09.1975

Автор: Отто

МПК: D03D 49/06

Метки: основной, регулятор

...связан с регулируюшим блоком 22,управляюцим приводом 19. Для компенсации возмущаких воздействий приелного3.вальяна 12, вызванных изменением натяжения ткани 10, установлен датчик воэмущающего воздействия 23, который через согласующий элемент 24 связан срегулирующим блоком 22,Регулятор работает следующим образом.Основа 2 находится под постояннымнатяжением благодаря торможению навои 1,которое обеспечивает тормозной барабан 3Нити основы 2, проходя через направляющийвалик 6, питающий валик 7 и прижимнойвалик 8, образуют эев 9, В эульзате прокладывания уточных нитей (уточная нить начертеже на показана) через эев 9 вырабь.тывается готовая ткань 10, которая черезгрудницу 11 направляется на приемныйвальян 12, а затем через направляющий валик 13...

Номер патента: 486093

Опубликовано: 30.09.1975

Авторы: Гендельман, Герасимов, Жуков, Комаров, Макачев, Мартынов, Паршин, Сиротин

МПК: D03D 47/30

Метки: принимающая, рапира, станка, ткацкого

...предлагаемой рапиры.Она выполнена в виде трубки 1, соединенпой с тройником 2, имеющим канал 3 для подвода сжатого воздуха. В полости трубки 1 расположены внутренняя трубка 4, один конец которой закреплен в тройнике 2, и эжектор. Эжектор состоит из втулки 5, расположенной на концевой части внутренней трубки 4, и гильзы 6. Втулка 5 имеет конусообразное отверстие, которое со стороны гильзы сначала сужается по плавной кривой, а за тем расширяется по касательной к этой кривой. Между гильзой 6 и втулкой 5 образуется кольцевой зазор 7. Втулка 5 выполнена с отверстиями 8 для подвода сжатого воздуха во внутреньпою полость втулки.5 В период работы станка рапира движетсявозвратно-поступательно в зеве основы. При этом одновременно производится...

Номер патента: 486094

Опубликовано: 30.09.1975

Авторы: Комаров, Коровин, Лопатин

МПК: D03D 47/36

Метки: бесчелночному, механизм, отмеривающий, станку, ткацкому

...иглу. Отмеривающий барабан образован дисками 1 и 2, закрепленными на кронштейне 3 так, что между ними 15 образован зазор 4. На поверхности барабанапредусмотрен желобок 5 для размещения уточной нити. Кроме того, в каждом диске выполнены кольцевые герметически закрытые полости б с радиальными отверстиями 7, ог раниченные кольцевыми пластинами 8 и сообщающиеся через радиальные отверстия 7 с желобком 5, а через воздуховоды 9 - с пневмосистемой (на чертеже не показана).Диск 1 несет горку 10, положение которой 25 может быть отрегулировано путем перемещения ее по направляющему пазу 11 диска.Захватывающая игла 12 расположена в зазоре 4 между дисками 1 и 2 и смонтирована в подпружиненной собачке 13, которая несет 30 свободно вращающийся ролик 14,...

Номер патента: 487174

Опубликовано: 05.10.1975

Авторы: Верещагина, Горбунов, Грушин, Логинов, Лясич, Проталинский, Ульянов

МПК: D03D 47/12

Метки: прокладчик, станку, ткацкому, утка

...у ткя. Для 5 Возможности заправк 11 нити В прок,1 Ядчи 1 сесделано окно 11.В каждой челночной коробке жесткоукреплен штифт 12. На н 11 хсней стороне проесладчика выполнены пазы 13. На боковых 20 стенк 1 ах п 1 рокладчика с внутренней сторонынаклеены ред 1 сие овчинки 14. На выходах нити из окна наклеены овчинки 15.Прокладчик работает сле 1 дующим образом, Когда он находится в правой челночной 25 коробке, подаватель утка (на чертежах нспоказан) входит через окно 11 и накидывает уточную нить 16 петлей на нптеулов 1 итель 9 ,и пальцы 6 ползуна, кото 1 рый находи 1 ся В ,это время в крайнем левом положении у нп теуловителя 9. Конец а нити тянется от не487174 фиг 1 подвижной паковки, конец б - от правой хромки ткани. Когда прокладчик,...

Номер патента: 487175

Опубликовано: 05.10.1975

Авторы: Доброхотов, Комаров, Коровин, Паршин

МПК: D03D 49/60

Метки: батанный, бесчелночному, механизм, станку, ткацкому

...вал 5, концы котороэ заделаны в торцах 6 и 7 трубы.На главном валу 8 расположены кулачки 9 и 10 приводных кулачковых пар, которые контактируют с роликами 11 и 12, закрепленными соответственно на вилках 13 и 14. Вилки соединены соответственно с подбатанной трубой 1 и торсионным валом 5 в средней части батана.В варианте испочцения батанного механизма, изображенном ца фиг. 3, вилки 13 ц 14 роликов 11 и 12 расположены параллельно одна другой, а оси вращения роликов лежат на одной прямой. При этом ролик 11 соприкасается с кулачком 9 по его внешней поверхности, а ролик 12 с кулачком 10 -- по внутренней поверхности.Благодаря такому исполнению батанного механизма вилки кулачковых пар делят под батацную трубу и торсиоцный вал на одинаковыс...

Номер патента: 487176

Опубликовано: 05.10.1975

Автор: Титов

МПК: D03D 49/68

Метки: станку, тканеформирующее, ткацкому

...обоймы тяк, )1 о торцы одних шлицов 25 каж;,ой шгокксмсщспы в направлении оси вала 17 Отгос.дельно торцов сосед)ких шл,ицев 26 этои к;с пгонк ,образуя клип,Таким сбразом диски 1 всегда удержи",яогся сг)оими шлицами 27 со шлцями 25 26 шп 1 опок ка стыке двух сосед.)их и:-.опок, блаподаря чему предотвращает";я г,опала ие д,исков между торца:,.и шпскок.Части 19 )и 20 также, как и шпонки 2) одинаковы по своей формг зя искло)чспие:1 концевых частсй и ппокок. Плоскссти концевых частей и шпоиок с торцов, обращен,ных к корпусам 28 подшипников, выпол;е:ы под пдэямьъ углом к с 4 си вяля. Корпуса 1)01- шипников огра)ничивают осевое перемещение обоймы 18 на валу 17,На концах приводного вала концсвь х шпоно)к 29 и внутренней пове)рхност)и сбоймы,и 1...

Номер патента: 489822

Опубликовано: 30.10.1975

Авторы: Амелина, Берсенев, Рахманенков

МПК: D03D 47/46

Метки: кромкообразующий, механизм, объемных, устройству, цельнотканных

...ЖСИИ И,1 Ы ВО.3 МО)КС 13 С:Л(.Т ПЕ1 И С .,(.ПжсЕ (В, Об (В 1 ыт ЯСЕН)ЯНИС Кро.ссссНОЙ 1 ИТИ, ОС 1(.;1( (ИСО ПРО с:ХО,",И 1 С.Пс,: Ы В Я( ПР(1.Г(ЖС:111(Х СТОЧИ Ы Х с 1 ИТ(И.ц Е, 1 Ь Ю П О В 1 с Ш (1 И И 53 К я 1 Е С Т В я В Ы) с 1 б а Т Ы В 2 Е- хьх и легИй преллагаемый механи;м снабжен О 11 Ч с 1 Ж Н:) й (СС Т С .1 0 Й, С О С Л И Н Е Н Н О Й С:1 Е Р Ж с 1 ТЕ ,С ., ( (р",СТВС) Ля ПС)ЕМС 1 ЦЕИИ 51 с 1 ГЛЫ ВЫ ПГ 131 ЕН(3 13 13 И;1(. 3) б 1 с:1 ОЙ РСЙКИ, Нс.СУ и(ЕЙ 1 ис) Р НИРИО с . Я НОВЛс.и П ПО:(,ПРссЖИ НСН Нсспв с)сР к, .: м О н т и р 0 В 2 и и у О с Вбз м о жи о стью В 3 я и м (лсЙС 1 вия Г рычяя(ОЙ системОЙ.)3 фиГ.пок 2321 с ПРесслс 3 ГЯ(. МыЙ м(. хс 3 и 1.м,В:(ц сбоку,: ия фиг. 2 приведе 32 схемд псрсплсСнии кромоных и уточиых 1...

Номер патента: 489823

Опубликовано: 30.10.1975

Авторы: Биржинис, Уторович

МПК: D03D 51/38

Метки: зеве, механизм, нити, основы, станка, ткацкого, уточной

...р О,:1 и к 0 н у.1 3 ч к д . 3 1 к р (. г (. :ГО;г с р сис;ВЯ 7) СТЯНКД, ТО ,СГОЖ):51 РТ Н)Гд 7 М М, КдиизМД И СН И 1(ЯСТ ЕГО Н а ДСЖ)ОСтЬ.Г ПЕПЬ 10 )Прои)ЕНИ 51 йСТр)КН)Н Ср(.:1(й управ:1(,ни 5 к 1)ю 1 йм г) )р( гл);1 с)0)1 , т)О.1- СТВ( ВтиГ) 7 НС НО В ВИ ( ) С Г)ОВГН :) Нд бд тане станка ноорйтного .ун "(;сгй.;, )дгд. Однй пг с 1 й кй(РОГО с, )ж тт 7 я В л н 1).ССЙСТВИ 51 С ТОР)ОЗН1 К,ДНЯ НО) ,;, Н ): ) РООК СТ 1 НКЯ. Л НРМй) 331, Н :):), 1(1-13 (1)иг. 1 нзоб 1 кс) н;)с.; ),низм, Вид сййм Пд ф)Г. 2 й,";.,;,т зе.ЧЕ)3 НИЗ) КОНТ)07 Я ) ТОЧ.:))) 1; Ь)НОВЫ Тд 1 йгй СГЛ) Кд С.) )тЧ Г Н ) 1. Ятде Г ко соединснныи с одним ко 1 щом рычлгл 2, нд ( тй 0.) и:)1 сстся вь 1 ст)Г 3.,(р)ГОЙ кйн(.и рыдгд 2 снабжен противовесом 4. Рычаггндннрно...

Номер патента: 490880

Опубликовано: 05.11.1975

Авторы: Горьков, Степанов

МПК: D03D 47/18

Метки: привод, рапир, станка, ткацкого

...сверху.Привод рапир ткацкого станка состоит из конической шестерни 1, закрепленной на валу 2 кривошипа 3, ца котором с возможностью относительного вращения установлена подвижная звездочка 4, жестко соединенная с рычагом 5 привода рапир 6. Подвижная звездочка 4 посредством бесконечной цепи 7 связана с неподвижной звездочкой 8, чста. иовленной соосио с валом 2 кривошипа 3.С подвижной звездочкой 4 жестко соедиена установленная на рычаге 5 привода рапир звездочка 9, связанная посредством бесконечной цепи 10 с регулировочной звездочкой 11, которая закреплена ца неподвижной звездочке 8 посредством болтов 12. При этом зубья регулировочной 11 и неподвижной 8 звездочек устанавливают со смещением, в результате чего происходит натягивание...

Номер патента: 492608

Опубликовано: 25.11.1975

Авторы: Комаров, Паршин

МПК: D03D 49/60

Метки: батанный, механизм, станку, ткацкому

...шату, есущий брус батана,На чертеже схематически изображенпредлагаемый батанный механизм.б Он содержит брус батана 1 с бердом2, расположенным параллельно ремизкам3 и обеспечивающим прибой уточных нитей 4 и 5 к опушкам тканей 6 и 7. Привод механизма содержит кулачок 8, сидя 1 О щий на оси главного вала 9 и контактирующий с роликами 10, Ролики закреплены, с воэможностью вращения на вилке 11,: жестко сидящей на подбатанном валу 12.Привод содержит также рычажную систему,бвключающую параллельные звенья 13 и14, установленные соответственно набатанном валу 12 и ",а параллельнойоси 15 с воэможностью качательногожения. Звенья 13 и 14 шарнирно свя20 1 с шатуном 16, несущим брус батана.Работает механизм следующим образом,Кулачок 8, жестко...
