D03D — Тканные материалы; способы ткачества; ткацкие станки
187655
Номер патента: 187655
Опубликовано: 01.01.1966
МПК: D03D 39/14
Метки: 187655
...который взаимодействует с прутком 2 и планкой 3, шарнирно установленнои а тяге 4. Тяга укрепленапа стояке 5, а он в свою очередь - па валу б, 20несущем рычаг 7, связанный с выключателем 8.Двуплечий рычаг 9 установлен на валу б.Одно его плечо несет тягу 10 с каточком 11,который взаимодействует с эксцентриком 12, 25укрепленныма сретнем ьалу 13 станка. Другое плечо несет собачку 14, управляемую кулачком 15,Кулачок размещен на валике 1 б, имеющемподпружиненную защелку 17, Защелка взаи- ЗО модействует с тягой 18, установленной на прпводном рычаге 19 механизма закладки прутка,Во время закладки прутка в ворсовыи .,в основы а тяга 18 движется в сторону батапа (на чертеже не показан), валик 1 б поворачивается против часовой стрелки и кулачок 15,...
Э.а. ониксе, о. и. сенатов, а.а. забр-ф ” -. j. и 3. я. руткевичi рл;: ;: .: ; п, • -. • i: j•”-. lt;
Номер патента: 188389
Опубликовано: 01.01.1966
Автор: Алексеев
МПК: D03D 47/26, D03D 49/68, D03J 1/22 ...
Метки: »j—, аа, забр-ф, ониксе, рл, руткевичi, сенатов, э.а

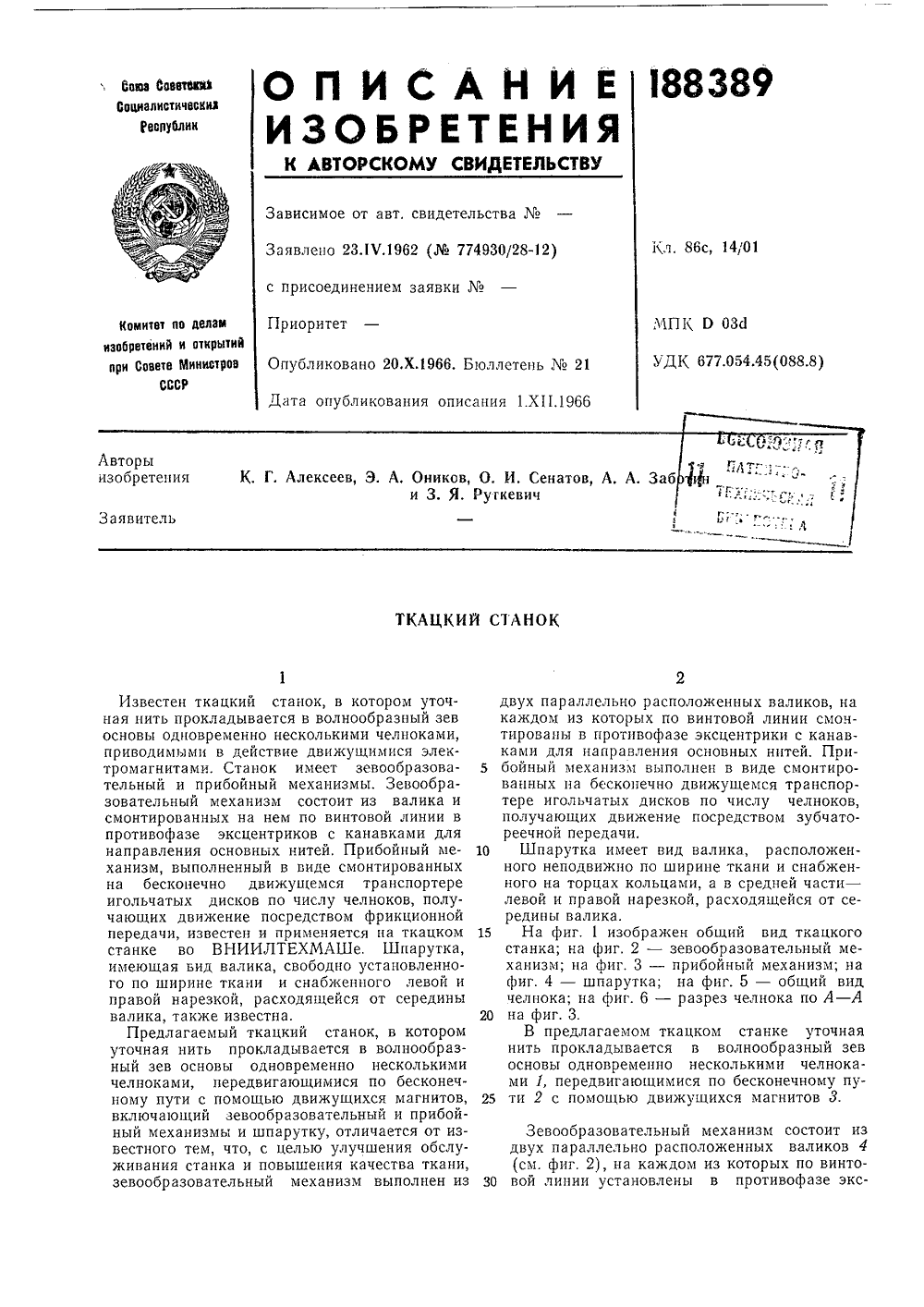

...нитей 7.Прибойный механизм состоит из установленных на бесконечном движущемся транспортере 8 (см, фиг. 3) игольчатых дисков 9 по числу челноков, которым передается движение через зубчато-реечную передачу 10,Шпарутка изготовлена в виде неподвижного валика П, расположенного по ширине ткани и снабженного на торцах кольцами 12, а в средней части - левой 13 и правой 14 нарезкой.Станок имеет две легкие боковые рамы 1 б и две поперечные нижние связи 1 б (см. фиг. 1). Верхней связью служит грудница 17.Станок приводится от индивидуального электродвигателя с помощью текстропной передачи (на чертеже не показаны).Челноки 1 несут уточную паковку в виде цилиндрической бобинки без патрона, разматываемой изнутри.Челнок состоит из корпуса 18 (см....
Яатг. -т-. т тех№;: i-, библиотгкл
Номер патента: 188912
Опубликовано: 01.01.1966
Авторы: Захаров, Сахаров, Специальное, Стученков, Филиппов
МПК: D03D 45/30
Метки: библиотгкл, тех, яатг
...кинематически связанной с двумя кулачками 25, и тягой 33, соединенной системой рычагов 34 с механизмом смены челночных коробок 35. Под толкателем 31 жестко закреплены на одной оси 36 рычаг 37 с упорным болтом и рычаг 38 с клювиком 39, включаемым в работу электромагнитом 40. С планкой 27 взаимодействует упор 41, получающий качательное движение через рычаг 42 от кулачка 43, сидящего на проступном валу. На кронштейне устройства крепится вшибатель 44 шпуль в челнок, связанный с приемником 45 батана, который, в свою очередь, связан через систему рычагов 46 с тягой 19, а с клювиком 39 взаимодействует ударник 47 батана. Рычаг 21 с собачкой 22 подпружинен пружиной 48. Ролик 17 рычага 15 взаимодей- ствует с выступом 49 тяги 19.Шпули заряжаются...
Устройство для смень шпуль к ткацкому станку
Номер патента: 189357
Опубликовано: 01.01.1966
Авторы: Бузинов, Захаров, Специальное, Стученков, Филиппов
МПК: D03D 45/30
Метки: смен, станку, ткацкому, шпуль
...устройство через тягу 25, вал 2 б и рычаг 27 связано с механизмом смены челночных коробок 28, Шток 24 взаимодействует с рычагом 29, который шарнирно соединен с другим подпружиненным рычагом 30, ось 31 которого укреплена на кронштейне устройства. Рычаг 30 шарнирно соединен с тягой 18 и сообщает ей возвратно-поступательное движение. Рычаг 29 взаимодействует с ударником 32, получающим качательное движение от кулачка ЗЗ, закрепленного на проступном валу станка. Устройство для смены шпуль работает от сигнала электрощупа 34.При доработке утка на шпуле 4 металлическое кольцо последней замыкает контакты электрощупа 34. При этом срабатывает электромагнит 35, опускающпй клювик Зб. При отходе батана его приемник 37 ударяет в клю.вик 3 б,...
Механизм для смены шпуль в челноках ткацкого станка
Номер патента: 189358
Опубликовано: 01.01.1966
Авторы: Полежаев, Сахаров, Специальное, Стученков
МПК: D03D 45/20
Метки: механизм, смены, станка, ткацкого, челноках, шпуль
...мягдля шпули8 связана челнок планку вают в теля 6. рамка полную летает ны 10 т ное по рамку При через шпулю виз, п яга с ожени бретен редм ет ы шпуль в челноках чающийся тем, что, с ены шпуль, он состоит танке направляющей и для челнока и подей ограничитель для осредством подпружиедалью,низм для смен го станка, отл механизации см репленной на с с ограничителерамки, имеющ и связанной п тяги с ножной п Меха ткацко целью из ук планки виж ной шпули ненной 2 В настоящее время на ткацки сработанную шпулю в челноке вручную, что усложняет эту операПредлагаемый механизм позволя зировать смену шпуль. Он состоит ленной на станке направляющей п раничителем для челнока и подви с ограничителем для шпули, связ пружиненной тягой с ножной педаНа чертеже...
Приспособление к автоматическому ткацкому
Номер патента: 189765
Опубликовано: 01.01.1966
Автор: Чукреев
МПК: D03D 45/54
Метки: автоматическому, ткацкому
...второй конец которой укреплен на щечке 1. На щечке смонтирована также обойма 14, имеющая вертикальный паз, в коз 0 торый входит подпружиненная защелка 15.Последняя через собачку 1 б и тягу 17 связана с распределительным валиком станка (на чертеже не показан).Кроме того, приспособление имеет нитеуловитель 18, выполненный в виде двойного крючка, неподвижно установленного на брусе 19 батана, и планки 20, укрепленной на шпульном лотке 21 станка.Перед сменой шпули от уточной вилочки или уточного щупла включается механизм смены шпуль. Одновременно через тягу 17 происходит поворот собачки 1 б против часовой стрелки, которая действует на шпильку защелки 15, поднимая последнюю в верхнее положение. Защелка выходит из зацепления с планкой 12,...
Устройство для перемотки уточной нити на ткацком станке
Номер патента: 177798
Опубликовано: 01.01.1966
Авторы: Иностранец, Иностранна
МПК: D03D 47/34
Метки: нити, перемотки, станке, ткацком, уточной
...шарикоцодшипниках 2 б двуплечим рычагом 27, одно плечо которого выполнено в виде вилки 28, взаимодействуюющей со штифтом 29, закрепленным диаметрально в конце поворотного цилиндра 24, а другое плечо 30 рычага 27 взаимодействует с регулируемым упором 31 и соединено с электровыключателем 32 электродвигателя 7, На поворотном цилиндре 24 смонтирован на шарикоподшипниках 33 внутренний цилиндр 10. Он снабжен зубчатым диском 34, зубья которого входят в промежутки между ребрами 11 приводного наружного цилиндра 9. Таким образом, вращающийся от индивидуального электродвигателя 7 наружный цилиндр приводит во вращение через зубчатый диск 34 внутренний цилиндр 10 и они вращаются совместно.Так как наружный цилиндр 9 смонтирован на внешней...
Моторная шестерня привода ткацкого станка
Номер патента: 180144
Опубликовано: 01.01.1966
МПК: D03D 51/02
Метки: моторная, привода, станка, ткацкого, шестерня
...венца 2, сцентрированного относительно водила при помощи крышек 3, свободно сидящих на бортиках водила.Водило и зубчатый венец снабжены уступами, препятствующими повороту венца относительно водила на полный оборот. Уступы водила входят в контакт с уступами венца через эластичные прокладки 4.Если угловая скорость главного вала станка ниже значения, соответствующего синхронной угловой скорости электродвигателя (с учетом передаточного отношения зубчатой передачи от электродвигателя к главному валу),5 то водило ведет венец, преодолевая сопротивления, оказываемые механизмами станка.При подходе батана к переднему или заднему мертвым положениям угловая скоростьглавного вала повышается за счет гашения10 энергии батана и в какой-то момент...
Вальян для ворсовых ткацких станков
Номер патента: 181547
Опубликовано: 01.01.1966
Автор: Шлыков
МПК: D03D 49/20
Метки: вальян, ворсовых, станков, ткацких
...полнена из эластично резины. 2. Вальян по п, 1,оболочка установленавых ткацких станков, у лены в оболочке вала, о, с целью повышешя игл, оболочка вала выго материала, например личающийся тем, что а эбонитовой основе,Известен вальян для ворсовых ткацких станков, у которого иглы закреплены в оболочке вала.Предлагаемый вальян повышает надежность крепления игл. Его отличие заключается в том, что оболочка вала выполнена из эластичного материала, например резины, причем оболочка установлена на эбонитовой основе.На чертеуке изображен вальян, продольный разрез. 1Он состоит из металлического вала 1, оболочка 2 которого выполнена из эластичного материала, например резины, на эбонитовой основе 3. В оболочке укреплены иглы 4, Такое гыполнение...
Вальян для многополотенньх ткацких станков
Номер патента: 181548
Опубликовано: 01.01.1966
МПК: D03D 49/20
Метки: вальян, многополотенньх, станков, ткацких
...что, с целью повышести, трубы насажены надинены с ним посредство енных ткацких стан- нескольких труб, усвалу, отличатоирйся ния производительновал свободно и сое-шлицевых муфт. ниео ме разработки бракаых полотен (не поимос тыва Известны вальяны для многополотенных ткацких станков, выполненные в виде нескольких труб, установленных на общем валу,Предлагаемый в шеи ию производите тем, что трубы его по и соединены с н муфт. На фиг. 1 изображ на фиг. 2 - разрез п Вальян выполнен в установленных свобод единенных с ним поср 3. На валу 2 устано ленная с шестерней 5. При нормальной р муфты 3 соединены вальян, который полу щью шестерен 4 и 5(не показан). В случае необход на одном из вырабаГказаны) станок останавливается, муфту 3 выводят из...
Механизм к ткацким станкам для отмеривания махровых штучных изделий
Номер патента: 190813
Опубликовано: 01.01.1967
Авторы: Грозицкий, Кузьмин, Специальное
МПК: D03D 39/22
Метки: махровых, механизм, отмеривания, станкам, ткацким, штучных
...10 и 11 соединены пальцем 12, закрепленным на обойме 11. К обойме 10 крепится трос 13, другой кочец которого крепится к двуплечему рычагу 14. Ко второму плечу этого рычага крепится трос 15, который проходит через направляющую 1 б и закрепляется 20 ца механизме 17 для образования на изделиипетель. К обойме 11 тактке присоединен трос 18, другой конец которого крепится к двуплечему рычагу 19. Последний через пружину 20 ц палец 21 связан с упорной собачкой 22 ца борного механизма.Во время работы бесконечная цепь 1, получая движение от вальяна 3, перемещается вместе с профилировацными горками б и 7 и зубчатым сектором 8. Когда горка б оказы 30 вается на пути движения подакнцей подпружиненной собачки 23, укрепленной на батане 24 ткацкого...
190814
Номер патента: 190814
Опубликовано: 01.01.1967
МПК: D03D 47/25, D03D 49/26
Метки: 190814
...ткацкого станка с микрочелноками, содержащий ударный рычаг, установленный на торсионном валике, эксцентрик, имеющий паз, предназначенный для пальца поводковой муфты, смонтированной на валу, и тормоз,Конструкция предлагаемого механизма проще. Это достигается тем, что тормоз выполнен в виде полого полушара, укрепленного на одноплечем рычаге, установленном на торсионном валике, и помещенного в масляной ганне, расположенной под валом муфты,На чертеже изображен схематично предлагаемый механизм.Он содержит ударный рычаг 1, установленный на торсионном валике 2, эксцентрик 3, имеющий паз 4, предн:значенный для пальца 5 поводковой муфты б, смонтированной ца валу 7, и тормоз.Тормоз выполнен в виде полого полушара 8, укрепленного на одноплечем...
190815
Номер патента: 190815
Опубликовано: 01.01.1967
МПК: D03D 47/25, D03D 49/26
Метки: 190815
...с эксцентриком б.Для обеспечения в начальный момент зарядки торсионного валика фиксированного 3 определенным образом положения пальца 9 относительно эксцентрика б использт ется пружиня 11, один коец которой прикреплен к рычагу 5 зарядк тоосионцого валика, а другой - к оуртцку 12 пяльца 9.Меха 11 зм имеет тормоз в вде жестко укрепленного ца рычаге тормоза полого полуцаря 13, помещенного в масляную ванну 14.Приводной вал 7 вращает.я вместе с закрепленным ца цем эксцентриком б по часовой стрелке. В начальный момент зарядки торсионного валика эксцетрцк приходит в соприкосновение с ппощтдкой 1( пальца 9 и через рычаг 5 начинает поворачивать трубу 1 против часовой стрелки. Трубя закручивает торсиоц 11 ый вл 2, в результате чего в...
Механизм сокращения картона, управляющего сменой челночных коробок ткацкого станка
Номер патента: 190816
Опубликовано: 01.01.1967
Авторы: Ермакова, Сырова, Филиппов
МПК: D03D 45/34
Метки: картона, коробок, механизм, сменой, сокращения, станка, ткацкого, управляющего, челночных
...управляют сме3ной челночных коробок, а третий рычаг 24, включаемый в работу при необходимости дополнителыой прокидки утка определенного цвета, соединен тягой 25 с упорами 6 и 17. Собачки 3 и 12 подпружинены пружинами кручения 26. На призму подвешен картон с колышками 27.Во время работы рычаг 5 получает от ножа каретки 8 через тягу 7 постоянное кача. тельное движение, которое через палец 9 передается двуплечему рычагу 1 О и сидящей на нем собачке 12, последняя поворачивает храповое колесо 13. Каждый поворот колеса фиксируется подпружиненным рычагом 19 через звездочку 18, За время поворота храпового колеса 13 на один зуб прокидывается утбк дважды. Вместе с храповым колесом 13 поворачивается и диск 15, несущий программные элементы 16....
Механизм прибоя уточных нитей к опушке ткани
Номер патента: 190817
Опубликовано: 01.01.1967
МПК: D03D 49/62, D03D 49/68
Метки: механизм, нитей, опушке, прибоя, ткани, уточных
...в зев первой уточины; на фиг, 2 - то же, после введения второй уточицы в другой Между лопастями 1 батана ткацкого станка на угольниках 2, наглухо укрепленных на раме станка, установлен шарнирно двуплечий рычаг 3. Между рычагами 3 на их верхних плечах смонтирована гребенка 4, идущая вдоль батаца таким образом, что система, состоящая из двуплечих рычагов 3 и гребенки 4, представляет собой рамку, поворотную около шарниров. Нижние плечи рычагов 3 соединены с пружинами о. Каждый рычаг 3 несет ролик б, взаимодействующий с горкой 7, укрепленной ца лопасти 1 батаца, Кроме того, ца каждой лопасти закреплен крючок 8, сцепляющийся в определенный момент с крючком 9, закрепленным на рычаге 3.нитями основы 10 в раскрытый зев сзади прокинутой...
Приспособление для удержания опушки ткани на ткацком станке
Номер патента: 191425
Опубликовано: 01.01.1967
Авторы: Виноградов, Мартынкин
МПК: D03D 49/04
Метки: опушки, станке, ткани, ткацком, удержания
...опираются на разделители 4. На другом конце каждого зуба 25 б сделан вырез 7 в форме вилки, в который входит шарнир 8, расположенный в пазу грудницы. Каждый зуб гребенки подпружинен пружиной 9, обеспечивающей прижим зуба к разделителю 4,Предмет изо ени я Приспособление для удержания опушки30 ткани на ткацком станке, содержащее гребецНа фиг. 1 изображено предлагаемое при способлецие, поперечный разрез; на фиг. 2- носитель утка. Носитель 10 утка (см. фиг, 2) имеет опорное ребро 11, паз 12, раскладочный мысок 13 и запас утка 14, При вращении вала 1 выступы 15 фигурных пластин 3 берда последовательно входят между нитями 1 б основы, расчесывая и выравнивая их. Под воздействием спирального гребня, образованного выступами 17 пластин 3 и...
191426
Номер патента: 191426
Опубликовано: 01.01.1967
Авторы: Ананьева, Врио, Захарова, Колчанова, Косых, Кслотов, Мамкин
МПК: D03D 45/32
Метки: 191426
...На шлицах вала 3 установлена муфта 4. Последняя имеет кулачок 5 для включения механизма торможения нитей и кулачок б для механизма натяжения нитей. В средней части муфты 4 сделан кольцевой паз 7, в который входит вилка 8. На осп 9, закрепленной неподвижно, установлены рычаги 10 и 11 с роликами 12. Рычаги 10 и 11 с помощью тяг 13 и 14 связаны с компенсаторами 15 и 1 б, расположенными на неподвижной оси 17. Компецсаторы 15 и 1 б снабжены тормозными лапками 18 и 19, которые под воздействием пружин 20 прижимаются к тор. мозцым пластинам 21 и 22. Между лапками и тормозными пластинами проходят уточные нити 23 и 24, поступающие с бобин 25.На той же оси 9 ра:положена вторая пара рычагов 2 б и 27 для торможения нитей 28 ц 293по авателю, а через...
192681
Номер патента: 192681
Опубликовано: 01.01.1967
МПК: D03D 51/34
Метки: 192681
...установ ленного на валу 9 станка. ксцентрнк может перемещаться вдоль гала по шпонке 10. В сту. 3)нице эксцентрика сделана кольцевая выточка,которой сободно размещены регулировочное кольцо 11 н пружина 12, прнжимаюшая эксцентрик к упорному кольцу 13, Перемещаясь вдоль вала, эксцентрик торцом нажимает через кольцо 14 на электроконтакт 15. Вращение кольца 14 на валу ограничено фиксатором 1 б.Уточная нить, находясь в зеве основы, при дижении батана на прибой воздействует на вертикальное плечо уточной вилочки 1, поднимая ее горизонтальное плечо. Молоточек днхкется возвратно-поступательно в направляющем вырезе державкн 3 перпендикулярно к плоскости качания вилочки н при движении воздействует на ее плечо. Упорная скоба 17 ограничивает движение...
Жаккардовая машина с игольным аппаратом
Номер патента: 194655
Опубликовано: 01.01.1967
Автор: Соколов
МПК: D03D 3/00
Метки: аппаратом, жаккардовая, игольным
...в виде периодически поворотной призмы, несущей картон, избирательно взаимодействующий с горизонтальными иглами игольного аппарата.На чертеже изображена схема описываемой машины.Она имеет игольный аппарат системы Вердоль с вертикальными и горизонтальными иглами 1 и 2 и призмой , несущей картон 4, взаимодействующий с вертикальными иглами 1. Нажимная доска выполнена в виде периодически поворотной призмы 5, несущей картон б, взаимодействующий с горизонтальПредм изобретения Известна аппаратом призму с к вертикальн ную доску, сложных ф большое чи игольных а кен своей вующим с и нажимну ты включа но усложня шины. ными иглами 2 игольного аппарата. На каждой грани призмы 5 предусмотрены отверстия, количество которых равно числу...
Приспособление для отмеривания уточной нити к пневматическому ткацкому станку
Номер патента: 194656
Опубликовано: 01.01.1967
Авторы: Криулин, Липатов, Сыром, Чугин, Щеголев
МПК: D03D 47/36
Метки: нити, отмеривания, пневматическому, станку, ткацкому, уточной
...с оит на по ет ния; уточнои валу 8, естерню теже не имодейб с вы- етарной 30д матывания и прокидки игла вых верхность барабана и захватыва Приспособление для отмеривания уточнойнити к пневматическим ткацким станкам известны, Они содержат мерильный барабанс захватом уточной нити, прижимной ролик,взаимодействующий с барабаном, и диск свыступом. Последний вращается с помощьюпланетарной передачи от вала барабана.Предлагаемое приспособление повышает качество вырабатываемой ткани. Оно отличаетсяот известных тем, что захват уточной нитив нем выполнен в виде иглы, установленнойна подпружиненном угловом рычаге. Последний действует от подпружиненного толкателяи двуплечего рычага, связанного с вращающимся кулачком,На фиг. 1 дан общий вид...
Ткацкий станок для изготовления лгегаллическихсеток
Номер патента: 195384
Опубликовано: 01.01.1967
Автор: Левин
МПК: D03D 15/02
Метки: лгегаллическихсеток, станок, ткацкий
...станки для проборки основных нитей, в которых ремизы поднимаются при помощи ремизоподъемной каретки, выполненной в виде вращающейся призмы с картоном, подставляющей крючки ремиз под нок, со вершаюший возвратно-поступательное движение посредством кулачкового механизма.Предлагаемый механизм для подъема ремиз повышает качество проборки и отличается от известных тем, что содеркит жестко ус тановленную на валу призму с картоном, рамку для подъема ремиз, взаимодействующую с кулачками, закрепленными на валу, несущем приводной шкив и обгонную муфту с рычагом отключения, и с подпрукиненпыми со бачками, кинематически связанными с ремизами.Кроме того, механизм содеркит приспособление для включения муфты в рабочее положение, состоящее из фигурного...
Товарный регулятор к ткацкому станку
Номер патента: 196633
Опубликовано: 01.01.1967
Авторы: Вител, Герхард, Эберхард
МПК: D03D 49/04
Метки: регулятор, станку, ткацкому, товарный
...8, Последняя посредством штанги 9, коленчатого рычага 10, тяг 11 и рычага 12, закрепленнопо на валу 18, связана с грузовым рычагом 14, присоединенным к натяжной пружине 15, для натяжения которой на валу 13 имеется рычаг 1 б с пальцем 17, с которым взаимодействует грузовой рычаг 14, Рычаг 1 б получает качательное движение о лопасти ба тана посредством тяги 18. Под действиемнатяжной пружины опора 8 собачек 7 отводится в направлении против часовой стрелки, что вызывает поворот вала 1 с червяком 2 и товарного валика 5, На опоре 19 вала 1 не подвижно установлена тормозная шайба 20,взаимодействующая с торцовой поверхностью червяка 2 при осевом его смещении.Работа товарного регулятора зависит отнатяжения полотна ткани 21 во время прибоя 20...
Привод гибкой перфорированной рапиры ткацкогостанка
Номер патента: 199017
Опубликовано: 01.01.1967
Авторы: Гал, Голубев, Ржевусский, Специальное
МПК: D03D 47/27
Метки: гибкой, перфорированной, привод, рапиры, ткацкогостанка
...к тора 5 качающ батана Секто ней 2. Дви ленчато вом пр руемым щим роеплении с шестер 25 жение качания батан получает от кого вала 9. Зубчатый сектор посредстоушины 10 шарнирно связан с регуливилкообразным поводком 11, несулик 12, взаимодействующий с пазовым эксцентриком 13, установленным на среди валу 14 станка.Привод рапир работает следующим обр зом. При движении батана от опушки ткани после прибоя утка зубчатый сектор под действием эксцентрика 13, ролика 12, регулируемого поводка и проушины 10 передвигается вместе с батаном в том же направлении, не оказывая воздействия на шестерню 2 привода рапир. В результате этого рапиры стоят. Это происходит при повороте коленчатого вала 9 до 70 и среднего вала 14 до 35.При дальнейшем повороте...
Устройство для зарядки батареи автоматического ткацкого станка уточнымишпулями
Номер патента: 199769
Опубликовано: 01.01.1967
Автор: Зевакин
МПК: D03D 45/30
Метки: батареи, зарядки, станка, ткацкого, уточнымишпулями
...тумба 18 с диском 19 для размещения в его гнездах 20 верхних концов шпуль 6, причем к диску 19 прикреплен вспомогательный диск 21. Шпуля 6, попадая в гнездо 20, ложится на вспомогательный диск 21, не касаясь стенок гнезда 20, В диск 21 вмонтированы параллельные оси 14 металлические прутки 22, другие концы которых установлены в кольце 23. На оси 14 неподвижно смонтирован барабан 24, на поверхности которого сделаны пазы 25, По этим пазам могут двигаться пальцы 26 захвата 27 уточной нити, сматываемой с уточной шпули б, поступившей из бункера в гнезда батареи. Количество захватов 27 равно количеству пнезд в дисках 19 и 21, причем каждый из них перемещается в соответствующем пазу 25 барабана 24.Каждый захват 27 (см. фиг. 4 и 5) состоит из...
Устройство для пневматической прокидки уточной нити на ткацком станке
Номер патента: 202014
Опубликовано: 01.01.1967
Автор: Иностранец
МПК: D03D 47/30
Метки: нити, пневматической, прокидки, станке, ткацком, уточной
...вводится в зев струей воздуха под давлением.У верхней и нижней частей берда 6 установ лены резервуары 6 для воздуха, подаваемогопо воздуховоду 7. На сторонах резервуаров 6, обращенных к зеву, установлены планки 8, в которых смонтированы вспомогательные сопла 9. Сопла 9 перекрываются передвиж- О ными заслонками 10, имеющими отверстия11 и плотно примыкающими к планкам 8. Положение заслонок 10 регулируется так, чтобы отверстия 11 совмещались или не совмещались с соплами 9 и таким образом открыва ли или закрывали допуск воздуха из резервуара 6 в сопла 9. Для передвижения заслонок 10 они соединены с тягами 12, выходящими наружу через торцовые стенки резервуаров. Тяги 12 на свободных концах имеют ро лики И, взаимодействующие с регулируемыми...
Устройство для пневматической прокидки уточной нити на ткацком станке
Номер патента: 202015
Опубликовано: 01.01.1967
Автор: Иностранец
МПК: D03D 47/30
Метки: нити, пневматической, прокидки, станке, ткацком, уточной
...12 батана. В своей нижней части двуплечий рычаг 10 находится под воздействием кулачка 13, закрепленного на дополнительном валу 14, смонтированном на лопастях батана и кинематически связанном через шестерню 15 с приводным валом станка. Таким образом, сопло 4 совершает двойное движение, во-первых, передвигаясь вместе с бердом и, во-вторых, перемещаясь при взаимодействии двуплечего рычага 10 с кулачком 13, причем к моменту прокидки уточной нити сопло 4 передвигается к плоскости берда б, т. е. устанавливается в положении, наиболее подходящем для выпуска нити, где зев имеет максимальное раскрытие. При этом происходит также подача воздуха вспомогательными соплами 5, которые расположены так, что движущийся воздух образует как бы воздушную...
Устройство для образования бесконечной ткани
Номер патента: 203550
Опубликовано: 01.01.1967
Авторы: Гордёьй, Ймени, Мошеройй
МПК: D03D 3/04
Метки: бесконечной, образования, ткани
...нитей с основными нитями ткани при помощи машины Жаккарда с левой стороны ткани поднимают нити на участке, например, спо 37 (см. фиг. 8,а). В этот зев с левой стороны прокладывают вручную основную нить на чертеже изображена толстой линией), предварительно вытащенную из магнитных зажимов 4. Затем зев закрывают, прибив пролокенную основную нить бердом 36 к нитям, проложенным ранее. После этого раскрывают вторую часть зева (см. фиг. 8,б) справа, поднимая уточные нити с 39 по 60. В образовавшийся зев прокладывают ту же основную нить из ткани 1, но вытащенную из зажимов 4 с правой стороны тисков. В месте встречи копцов основных нитей образуется их стык.Таким образом, открывая зевы уточных нитей и закладывая в них последовательно концы 20...
Приспособление для закладки концов уточных нитей в кромку ткани к ткацкому станку
Номер патента: 203551
Опубликовано: 01.01.1967
МПК: D03D 47/48
Метки: закладки, концов, кромку, нитей, станку, ткани, ткацкому, уточных
...и кулачков 21 и 22 приводится в движение гильотинный нож 23, смонтированный в подвижном корпусе 24 зажима,Между каналом 2 и эжектором 3 установлен подводящий зажим, который состоит издвух подпружиненных пластин 25 и 26, помещенных на конце бруса батана 4 на осп 27.Пластина 26 имеет профилированную поверхность и под действием пружины 28 взаимодействует с роликом 29 для захвата конца уточной нити и передачи ее в зажим, установленный неподвижно на упоре 30.Пластина 25 в заднем положении батапа своим выступом 31 под действием пружины 32 опирается на регулирующий винт 33.На брусе батана 2 за последним зубом берда 34 укреплен проволочный компенсатор 35 нити, образующий выступ.Работа приспособления осуществляется следующим...
Приспособление к ткацкому станку для отмеривания уточной нити
Номер патента: 204257
Опубликовано: 01.01.1967
Авторы: Аймалетдинов, Сорокин, Чижов
МПК: D03D 47/36
Метки: нити, отмеривания, станку, ткацкому, уточной
...барабана рычаг 4 совершает 10,вместе с захватом 8 качательное движение.Вал 7 барабана установлен на кронштейне 9.На нем через кронштейн 10 закреплено ограждение 11, к которому крепится неподвижно концентрично с барабаном кольцо 12 таким 15 образом, что пучки щетины могут скользитьпо его внутренней поверхности при вращении барабана. Конец захвата 8, захватывающий уточную нить 13, шире чем полоска щетины, благодаря чему уточная нить при отмерива нии не трется по щетине (см. фиг, 3).Во время работы уточная нить 13, сматываясь с бобины 14, проходит через тормозное приспособление 15 (см. фиг. 5, положение 1) и зарядчик 1 б, посредством которого нить 13 25 заводится в зажимы прокладчика 17 утка, находящегося в боевом устройстве 18. Затем...
Сопло к ткацкому станку для прокидки уточной нити в зев основы
Номер патента: 206419
Опубликовано: 01.01.1967
МПК: D03D 47/30
Метки: зев, нити, основы, прокидки, сопло, станку, ткацкому, уточной
...объемами чального5 конец кот открытия достаточн конец нит зоб ени Предмет Сопло к ткацкоь уточной нити в зе тем, что, с целью п основы на большу 15 виде корпуса, вн втулки с конусным ми несколько коль вод сжатого возд раздельно от одно 20 ров с заранее укаИзобретение относится к соплам к ткацкому станку для прокидки уточной нити в зев основы.Его отличие заключается в том, что, с целью прокидки уточной нити в зев основы на большую длину, оно выполнено в виде корпуса, внутри которого помещены втулки с конусными отверстиями, образующими несколько кольцевых выходов. Сжатый воздух к втулкам подводят раздельно от одного или нескольких ресиверов с заранее указанными объемами.На чертеже показана схема предложенного сопла.Сопло выполнено в виде...
