Номер патента: 1451052

Опубликовано: 15.01.1989

Авторы: Рябов, Цыплаков

МПК: B32B 3/12

Метки: оболочки, слоистой

...Тем самым автоматически обеспечиваются постоянная величина взаимовклинивания низких гофр соседних рядов и стабильность размеров ячеек сотообразного заполнителя.Вклинивание последующих рядов гофрированной ленты в предыдущие осуществляют с приложением осевого технологического усилия, которое позволяет увеличить прочность соединения рядов гофрированной ленты вследствие возрастающего при этом контактного давления склейки совмещенных вершин высоких и низких гофр соседних рядов.Поверх сформированного сотообразного заполнителя 7 намоткой ленты 8, пропитанной связующим веществом, формуют наружный несущий слой 9. Затем известными способами производят отверждение связующего вещества, например, подвергая оболочку нагреву. При этом образуется...

Номер патента: 1444400

Опубликовано: 15.12.1988

Авторы: Злобин, Потылицын, Цыплаков

МПК: C25C 3/06

Метки: алюминиевого, монтажа, подины, электролизера

...при максимальной температуре в течение 4 ч,Спеченные таким образом образцы подвергали испытанию на разрыв и сдвиг.Результаты испытаний приведеныв таблице. Вид испытаний Образцы по примерам40 Такая подготовка подовых секцийк набойке швов обеспечивает прочноеспекание нанесенного на поверхность 5 Ослоя связующего с подовой секцией за счет равномерного прогрева его дотемпературы полукоксования и исключения разрушающего действия газов коксования, которые при этом свободновыходят в атмосферу, а повторная пропитка полукоксового слоя залечиваетобразовавшиеся в нем трещины иснижает пористость полукоксового слоя, атакже создает благоприятные условиядля последующего спекания швов иблоков. Кроме того, фильтрация образующихся при последующем...

Номер патента: 1432233

Опубликовано: 23.10.1988

Авторы: Николаев, Цыплаков, Чулочников

МПК: E21D 13/04

Метки: возведения, крепи, усиления

...диаметром цилиндра 40 - с одним из отверстий 16 стенки 15 рамы 1, На конце другого малого диаметра цилиндра 41 посредством штифта 42 закреплен сухарь 33. Сухари 23 и 33 выполнены соответственно со скосами 43 и 44 под углом 45,Предохранительные цепи 9 и 10 охватывают раму 1 и закреплены на верхняках секций крепи усиления. От выпадания катков 25 из желобов 14 рамы 1 предусмотрены цепные ограничители 45. 5 1 О 5 20 25 Устройство работает следующим образом,Сокращая ход гидродомкрата 2, опускают канат 5 с крюками 6 и подхватывают сложенную секцию крепи 46 усиления, поднимают ее над почвой горной выработки и разворачивают на 90. Затем секцию крепи 46 усиления опускают на почву в межрамном пространстве горной выработки, отсоединяют крюки 6 и...

Номер патента: 1432231

Опубликовано: 23.10.1988

Авторы: Николаев, Цыплаков, Чулочников

МПК: E21D 11/14, E21D 11/36

Метки: крепи, секция, штрековой

...рычаг 10, фиксируемый цилиндрическим пальцем 15 в одном из отверстий 16 или 17 дополнительного кронштейна 13. Снизу к верхнему элементу 3 шарниром 18 присоединен щиток 19.Боковая сторона дополнительного кронштейна 13 выполнена в виде профиля кулачка 20, а торец штока 21 выполняет функции толкателя при геометрическом замыкании этих элементов,Нижний элемент 2 стойки содержит гидродомкраты 22, опирающиеся шаровыми опорами 23 на основание 1, вверху шарниром 24 он соединен с винтовой парой 5.Основание 1 имеет сверху направляющий паз 25 для транспортировки секций и продольные пазы 26 под стойки при их складывании.Для подхвата секции крепи при ее пере- монтаже предусмотрены снизу верхняка 4 гнезда 27 под крюки грузоподъемного механизма...

Номер патента: 1420074

Опубликовано: 30.08.1988

Авторы: Бабич, Злобин, Крюковский, Потылицын, Цыплаков

МПК: C25C 3/06

Метки: алюминия, монтажа, подины, электролизера

...размером 20 х 20 х 20 мм, а 7-ю и 8-ю засыпки связывают клиновидными углеродистыми элементами. Клиновидные армирующие элементы высотой 1 00 мм, длиной 30 мм и шириной 30 мм нагревают до 200 С и запрессовывают в верхний слой шва. Углеродистые вставки распределяют равномерно по всей длине шва на расстоянии 100 м) друг от друга, По мере завершения . монтажа катодного узла на подину заливают расплавленный алюминий, под", ключают электролизер к электропитанию и обжигают в течение 48 ч, По окончании обжига в шахте ванны направляют криолитоглиноземный расплав и выводят электролизер на нормальный технологический режим. Через месяц электролиэер.отключают от электропитания, удаляют расплав из шахтыванны и обследуют швы на разрушение. Результаты...

Номер патента: 1408101

Опубликовано: 07.07.1988

Авторы: Нажесткин, Орлов, Татищев, Ужов, Цыплаков

МПК: F04B 13/00

Метки: насос, поршневой

...16.Поршень 5 установлен в корпусе 1 с образованием рабочей камеры 17, сообщаемой с выпускным коллектором 18 насоса при помощи нагнетательного 40 клапана 19.Поршневой насос работает следующим образом.Двигатель 2 через приводной механизм 3 приводит в возвратно - посту пательное движение шток 4 и связанный с ним через пружину 6 поршень 5, что приводит к периодическому увеличению и уменьшению объема рабочей камеры 17 и осуществлению всасывающе го нагнетательного тактов. Перемещение поршня 5 на нагнетание зависит от давления нагнетания, а пружина 6 способствует стабилизации этого давления. При перемещении поршня 5 движет ся и связанная с ним рейка 7 с установленными на ней сектором 12 и непрозрачным треугольником 14, при этом непрозрачные...

Номер патента: 1359148

Опубликовано: 15.12.1987

Авторы: Неделько, Семенов, Телегин, Цыплаков

МПК: B29C 53/58

Метки: вращения, геликоидной, лентой, намотки, оболочек

...ролик 26 и образующего плечо в направлении оправки 2,Оправка 2 выполнена с заходнымкольцом 27, задающим угол наклонанаматываемой ленты 28 к ее оси.На платформе 1 может быть размещено с определенным шагом вокруг оправки 2 несколько одинаковых направляющих 4 с каретками 5.Устройство работает следующим образом,На платформу 1 устанавливают оправку 2. Подводят к ней направляющую4 и опускают прикатывающий ролик 7на заходное кольцо 27 таким образом,чтобы его торец касался поверхностиоправки 2. Перемещая направляющуюпо пазу 13 платформы 1, устанавливают заданный угол наклона направляющей 4 и фиксируют положение шарнира9 на платформе 1 гайкой 14. Угол наклона направляющей 4 определяется формой формуемой оболочки и углом наклона укладываемых...

Номер патента: 1321499

Опубликовано: 07.07.1987

Авторы: Ветхов, Ефименков, Ксенофонтов, Попов, Татарников, Цыплаков

МПК: B21C 35/02

Метки: выдавливания, пресса, приемное

...35, соединенные между собой единым цепным контуром 36. Накрайнем приводном валу установленазвездочка 37, кинематически связанная с приводом 38, В нижней частидвуплечих, рычагов установлены ограничители 39 их поворота с воэможностью контакта в крайних положенияхс рамой 20 и с упором 40. За рамой20 с двуплечими рычагами 24 установлен приемный стол, выполненный в виде основания 41 с роликами 42, связанных кинематически цепными контурами 43, соединенными с приводом 44.Приемное устройство работает следующим образом,Выдавливаемое изделие 2 иэ пресса 1 поступает на холостые ролики 6приемного лотка 3, проворачивая их.Затем оно перемещается на приводныеролики 29, установленные под действием противовесов 26 в верхней позиции и вращающиеся от...

Номер патента: 1320262

Опубликовано: 30.06.1987

Авторы: Волков, Курашев, Липинский, Овсянников, Попова, Сиразутдинов, Сысоев, Цыплаков

МПК: C25C 3/20

Метки: алюминиевого, режима, стабилизации, электрического, электролизера

...типа С 7 глубиной шахты 500 мм, подключенных к системе автоматического регулирования типа "Алюминий в ", работали на заданном исходном напряжении П = 4,50 В.Выпивку производили раз в двое суток. С помощью крановых весов измеряли вес каждой выливки Р в тоннах. Выпивку осуществляли с условием сохранения постоянным среднего за месяц значения уровня металла. На основании взвешивания металла и плановых замеров уровня металла определили, что каждая тонна вылитого металла в среднем соответствует уменьшению уровня металла на К = 0,7 см, После каждой выливки рассчитывали напряжениеБ = Б + 0,15 1 с Р (В),Расчетное напряжение Б округляли до ближайшего значения. напряжения уставки системы "Алюминий" и соответствующий номер уставки записывали в...

Номер патента: 1317376

Опубликовано: 15.06.1987

Авторы: Бук, Мысина, Пхалагов, Файзуллин, Цыплаков, Шапиро

МПК: G01V 1/00, G01V 1/42

Метки: прозвучивания, сейсмоакустического, скважинного

...строения геологи 1ческого объекта.1П р и м е р. Из общего числа скважин, пробуренных в пределах исследуе мого геологического объекта (например, ста), расстояния между которыми 15-300 м, выбирают скважины, расстояние между которыми больше 20 м и меньше 75 м. При этом нижняя граница 55 20 м равна удвоенной длине волны а =- 10 м на самой низкой из рабочих частот (500 Гц). Верхняя граница - 75 м равна максимальной базе измерений,равной в данном случае г =1,5/ос, где =0,02 м- коэффициент затухания продольной волны за счет рассеяния на высшей из рабочих частот (1000 Гц). В результате из общего числа скважин выбирают половину - 50. Из этих 50 скважин выбирают пары скважин, между которыми будет проводиться прозвучивание, таким образом,...

Номер патента: 1312108

Опубликовано: 23.05.1987

Авторы: Алешинский, Киселев, Лосева, Скаженник, Фурман, Цыплаков

МПК: C21D 1/04

Метки: металлических, напряжений, остаточных, снятия

...выбирается между опорами. Скрепляемый деталью участок балки расположен между ее шарнирной опорой и местом креппения вибратора. При этом сечение балки выбираются из условия превышения частоты собственныхколебаний ее участка между местом крепления вибратора и местом крепления детали нац частотой вынуждающей силы вибратора.Условия превышения частоты собственных колебаний балки над частотой вынуждающей силы вибратора наряду сиспользованием специальной балки в20 качестве передающего усилие рычажного мехайнзма .позволяют увеличить силу, действующую на деталь, по срав 25 ЗО 35 40 нению с силой, создаваемой вибратором при данном типе динамической нагрузки,В противном случае в отличие отстатики, особенно ввиду применениясистемы рычажного типа,...

Номер патента: 1297737

Опубликовано: 23.03.1987

Автор: Цыплаков

МПК: A01B 33/02

Метки: орган, почвообрабатывающий, рабочий

...имеет угол скоса= 26 - 36 . Задняя кромка 6окна 5 пластинчатого ножа 4 выполнена по кривой, описывается уравнениемквадратичной функции х = ау - бу ++ с. Начало координат размещается надне борозды (точка О), положительноенаправление оси х совпадает с направлением поступательного перемещенияпочвообрабатывающего рабочего органа,ось у проходит через ось фрезерногобарабана, Постоянные величины а, Би с квадратичной функции соответственно составляют 0,2 - 0,5; (-1,2)(-0,6) и 0,2 - 1,8.Устройство работает следующимобразом.При движении машинно-тракторногоагрегата ножевой диск 1 фрезерногобарабана через коробку 2 передач ицентральный редуктор 3 приводится вовращательное движение от вала отборамощности трактора. Пластинчатый нож4, расположенный в...

Номер патента: 1293681

Опубликовано: 28.02.1987

Авторы: Безгодков, Каррыев, Курбанов, Мурадов, Николаев, Хаврошкин, Цыплаков

МПК: G01V 1/00

Метки: землетрясений, прогнозирования

...для объявления тревоги запишется дТ/дТ . Однако в этом случае необходимо определить время осреднения оценки дисперсии. 25 Формула изобретения Способ прогнозирования землетрясений, включающий серию искусственных сейсмических воздействий в эпицентральной области и регистрацию сейсмических колебаний сетью сейсмических станций, окружающих эпицентральную область, о т л и ч а ющ и й с я тем, что, с целью повышения достоверности прогноза, проводят регистрацию высокочастотных сейсмических шумов до и после искусственных сейсмических воздействий, определяют длительность спада амплитуд высокочастотных сейсмических шумов дТ,. после 1-го сейсмического воздействия н по достижении момента АТ;+ /ьТ,1,5 объявляют состояние сейсмической тревоги. 1...

Номер патента: 1285017

Опубликовано: 23.01.1987

Авторы: Алешинский, Киселев, Скаженник, Фурман, Цыплаков

МПК: C21D 1/04

Метки: вибрацией, металлических

...вибратора на детель, что позволяет уменьшить время обработки. Кроме того, это позволяет использовать менее мощные вибраторы, когда вибраторы соответствующей мощности отсутствуют.Условия превышения частоты собственных колебаний балки над частотой 7 2вынуждающей силы внбратора, наряду с использованием специальной балки в качестве передающего усилия рычажного механизма, позволяет увеличитьсилу, действующую на деталь, по сравнению с силой, создаваемой вибратором. В противном случае, в отличииот статики, особенно в виду применения системы рычажного типа, происходило бы не увеличение, а наоборотослабление воздействия на деталь,При виброобработке указанным способом увеличивается не только знакопеременные усилия, вызванные вынуждающей...

Номер патента: 1279752

Опубликовано: 30.12.1986

Авторы: Веденин, Кислов, Кривушин, Степанов, Цыплаков

МПК: B23B 25/02

Метки: дробления, стружки

...с сохранением параллельности осей иэделия 15 и фрикционных роликов 6 и 7, и закрепляется в этом положении.По передней поверхности резца 14 выставляется стружковод 11, имеющий воэможность регулировки по высоте и допускающий местные изгибы при установке, Отрегулированное положение стружковода 11 по передней поверхности резца 14 фиксируется винтами 10 на кронштейне державки 2. Исходное положение установленногоустройства: фрикционный ролик 6 прижат к поверхности Н изделия 15, вершина резца 14 вне поверхности Н.При включении шпинделя станка вращение изделия 15 через фрикционный ролик 6 приводит во вращение пару зубчатых колес 3 и 4,С включением подачи начнет перемещение суппорт с резцом 14 и устройством. Образующаяся в процессерезания...

Номер патента: 1268736

Опубликовано: 07.11.1986

Авторы: Николаев, Цыплаков, Чулочников

МПК: E21D 11/14, E21D 11/36

Метки: крепи, секция, штрековой

...концентрично на наружной поверхности цилиндра гидродомкрата 1.Винтовая пара 5 посредством цилиндрических пальцев 23 и 24 соединена с овальными отверстиями 25 и 26 соответственно проушины пенала 9 и ограждения 13.Щиток 14 шарниром 27 связан с ограждением 13 и своими торцами 28 взаимодействует с упорами 29 кронштейна 15, а щекамн 30 контактирует с боковыми поверхностями 31 кронштейна 15, охватывая его, и входит при складывании в окно 32 между пеналами 9 нижней части 2 составной стойки.Устройство работает следующим образом. Для складывания секции разгружают гидродомкраты 11 и выбирают их ход, при этом пенал 9 скользит по наружной цилиндрической поверхности гид20 30Сложенную секцию крепи разворачивают на 90 и транспортируют лебедкой...

Номер патента: 1268688

Опубликовано: 07.11.1986

Авторы: Алексеев, Веденин, Каранухов, Кузнецов, Селиверстов, Цыплаков, Шалыгин

МПК: E04C 2/30

Метки: композиционного, панель, строительная

...-разрез Б - Б ца фиг. 1; на фиг. 4 - узел11 1 ф 11 1,,троитсльцая цапль 1 из кмГициоцного материала состоит из 3;хку 0 стек.,1011 Л;СТНКО)ОЙ Обо,оцкИ 2 И с.01,1 сгкГ)заиолцитсл 1 Л. Гтск,ОигасНИ 5)5 .101 ка 2, хара .Гсризуоьцая геоксг)НсСеки( формы цацсл, и продольном и поперечном Гор.м альп 1:, ссс 11 и 1 х и мсст вид ис ра,1,с.10 рамма с Углм циклопа Обр(зук)ц(их О 15.По кь СГ)г 1;,пцлусг;Н)влсц; ИркС, Ьд .,1 с.ис)с 1 ст 1 укурс дис. ) .1 цс ра;- мсшсццы( хси.ваюи,;ц эл;мсцт 1 г) которые выполщцы из кусков 6 нскондщиоццыхстекл( цластцкоих изделий и стружки 7, соединенных между собой вспшсеццым полимером 8. составляющим основу легкого заполнител. Отвеостия 9,вьшолненныс в оболочке 2, служат для. усгацовки пр,л 1,ки изпецопласта и...

Номер патента: 1243818

Опубликовано: 15.07.1986

Авторы: Балаян, Бедим, Картавый, Красовский, Цыплаков

МПК: B02C 19/16

Метки: вибрационная, мельница

...Государс по делам изоб 113035, Москва, Тираж 582венного комитета СССетений и открытийЖ, Раушская наб.,писн/5 Производственно-полиграфическое предприятие г. Ужгород, ул, Проектная,Изобретение относится к измельчению материалов, а именно к мельницам вибрационного действия, и может быть использовано в обогащении, переработке и производстве строительных материалов, удобрений, подготовке твердого топлива, в химической, горнодобывающей, металлургической, пищевой и других отраслях промьппленнОсти. Цель изобретения - повышение эффективности переработки влажных налипающих материалов,На фиг. 1 показана конструктивная схема предложенной мельницы,вид сбоку; на фиг, 2 - разрез А-Ана фиг. 1,Помольная труба 1 (или группатаких труб - одна за...

Номер патента: 1235691

Опубликовано: 07.06.1986

Авторы: Вальдман, Зуев, Кавин, Кахидзе, Лиленко, Поляченко, Соколов, Цыплаков

МПК: B23P 6/00

Метки: блоков, восстановления, гнезд, коренных, подшипников, цилиндров

...на фиг.2 -схема осуществления способа и конст"рукция устройства; на фиг.З - сечение А-А на фиг.2; на фиг,4 - сечениеБ-Б на фиг.3.У изготовленного блока цилиндров оси полуокружностей 1 и 2, расположенные в крьппке 3 и в теле 4, совпадают и занимают положение О,. В процессе эксплуатации крьппки 3 смещаются, в результате чего полуокружностизанимают положение полуокружности 5, а их оси смещаются в положение О.Устройство включает втулки 6 с внутренней поверхностью 7 для направления режущего инструмента 8. Каждая втулка 6 имеет наружную центрирующую поверхность 9 и расположенный напро тив ее Фиксирующий,элемент 1 О, Центрирующая йоверхность 9 выполнена ступенчатой и образована двумя элементами 11.Способ осуществляют следующим об 35...

Номер патента: 1227489

Опубликовано: 30.04.1986

Авторы: Грищенков, Гулевич, Семенов, Цыплаков

МПК: B29C 53/66, B29C 53/72

Метки: деформируемой, ленты, намотки, оболочки

...образом, чтобы меньший радиускольцевого элемента 26 в зоне прижима контактировал с образующей оправки 1,В радиальном 5 и аксиальном 14 гидроцининдрах устанавливается давление Р и Р так, чтобы суммарная составляющая их усилия Р была отлична от нормали к образующей ролика 7 на угол Ьо . При включении привода 20 лента 22 затягивается между поверхностью заходного конуса оправки 1 и поверхностью плоского кольцевого элемента 26, увлекая его за собой. Так как поверхность контакта Г между лентой 22 и элементом 26 во много раз превышает площадь контактаз 1227 между роликом 7 и элементом 26 (практически линейный контакт), то этот элемент 26 движется вместе с лентой 22 без проскальзывания в зоне формования, а ролик 7 вращается вокруг своей оси....

Номер патента: 1225880

Опубликовано: 23.04.1986

Авторы: Бочкарев, Виноградов, Стародубровский, Цыплаков

МПК: C25C 3/16

Метки: алюминиевого, аноду, подвода, самообжигающемуся, электролизера

...штырей) и расположении их в теле анода так,о что ребра штырей при угле 30 обращены в сторону подошвы анода, площадь токоведущей ("рабочей") поверхности контакта штырь - тело анода составит 403 смэ(площадь двух граней пирамиды, прилегающих к указанному ребру), что на 60 больше, чем при использовании круглых штырей. Момент сопротивленияз изгибу таких штырей равен 30,2 см что в 1,7 раза больше, чем для круглых, Так как падение напряжения в контакте между штырем и телом анода обратно пропорционально площади поверхности этого контакта при прочих равных условиях, то величина падения напряжения в указанном контакте в случае применения треугольных штырей Чем меньше величина острого угла в сечении штыря, тем больше положительный эффект. Однако...

Номер патента: 1211071

Опубликовано: 15.02.1986

Авторы: Веденин, Жигач, Засухин, Селиверстов, Цыплаков

МПК: B05B 7/02, B29C 41/08, B29C 67/20 ...

Метки: напыления, пенополиуретана

...вводы компонентов в виде последовательно расположенных кольцевыхколлекторов для подачи полнизоцианата и полиэфирной смеси, образованныхкорпусом 9 распыпительного пистолета и распыпительным соплом О. Центральный воздушный канал 11 имеетпрофиль сопла Лаваля, Кольцевые коллекторы полиизоцианата полиэфира связаны со сверхзвуковой частью соплаканалами 12 и 13, проходящими внутри стенки распылительного сопла Всеканалы всех компонентов выходят водно сечение сопла у его вьгходноготорца и располагаются в чередующем -ся порядке,Для обеспечения обогрева вязкихкомпонентов имеется дополнительный коллектор для подачи вспенивающего агента, который каналом 14также связан со сверхзвуковой частьюсопла.Устройство работает следующим образом.Берут...

Номер патента: 1199295

Опубликовано: 23.12.1985

Авторы: Веденин, Жигач, Засухин, Селиверстов, Цыплаков

МПК: B05D 1/02

Метки: покрытий

...условий реализации способа по примеру 1 компоненты композиции ППУН в отличие от предыдущего примера группируют следую.щим образом, мас. д.:Лапранол 294 100 фтортрихлорметан 30КЭП2Трихлорэтилфосфат 30предварительно смешивают в обычныхме- ханических смесителях для получения инертной жидкой смеси. Сжатьй воздух под давлением Ро=б атм подают на вход сопла,1число Маха на срезе которого Ма=2, и разгоняют до сверхзвуковой скорости. В перерасширенный и разогнанный поток газа радиальными струями, равнЬмерно чередующи.мися по окружности сечения, подают подготовленную жидкую смесь указанных компонентов и полиизоцианат в соотношении 1:1,2Расстояние от среза сопла до покрываемой поверхности (длина факела распыла)составляет 0,9-1-0,1 м, где +0,1 м -...

Номер патента: 866921

Опубликовано: 23.10.1985

Авторы: Ганенко, Ксенофонтов, Лобанов, Лумер, Мурина, Попов, Цыплаков

МПК: B30B 15/32

Метки: прессу, приемное

...перемещения в зоны меяду плитами настила приводными рычагами с захватами, а также роликами, закрепленными на баке и контактирующими с поверхностями продольных направляющих пазов,.выполненных на приводных рычагах.На фиг. изображено устройство, вид .в плане; на фиг.2 - поперечный разрез А-А фиг.1; на фиг.3 - продольный разрез Б-Б фиг.1.Приемное устройство к прессу содержит бак 1 с водой 2, установленный за прессом 3 для выдавливания изделия 4.В баке 1 смонтированы приводные ролики 5, соединенные с электродвигателями 6.Между приводными роликами 5 установлены плиты 7 настила, прикреп 669212ленные к кронштейнам 8, которыесвязаны с приводом вертикальногоперемещения 9.Между плитами 7 расположены рычаги 10, выполненные по боковым...

Номер патента: 704308

Опубликовано: 23.09.1985

Авторы: Блюштейн, Глуз, Дынкин, Крюковский, Мальцева, Никитин, Николаев, Рапопорт, Рощин, Русакова, Славин, Степанов, Федорова, Цыплаков

МПК: C25C 3/06

Метки: алюминия, обжига, электролизеров

...данным конкретным условиям обжига. Такой расплав не содержит в своем составе солей металлов, взаимоФдействие которых с угольными материалами вызывает их деформацию(натрий калий и др.), поэтому заливка расплава даже на холодную подину и пропускание тока серии не приведет к опасности преждевременногоее разрушения,Достижение при обжиге достаточно высокой конечной температуры подины обеспечивается более высоким,чем у угольных материалов, удельнымэлектросопротивлением расплава ивозможностью регулирования количест.ва выделяемого тепла за счет изменения междуполюсного расстоянияАлюминий, выделяющийся электро- химически на подине в процессе обжига, вследствие разности плотностей расплава и металла, всплывает вверх, вновь окисляясь на...

Номер патента: 1173088

Опубликовано: 15.08.1985

Авторы: Цыплаков, Шатилов

МПК: F16F 9/06

Метки: виброзащитная, жесткостью, управляемой

...элемент 11 ИЛИ, соединенный с выходом последнего ждущий мультивибратор 12, усили" тель 13 мощности, два дополнительных 25 логических элемента 14 и 15 ИЛИ, логический элемент И 16 и установленный на перегородке 4 датчик 17 выравнива" ния пружин 3. Входы дополнительных логических элементов 4 и 15 ИЛИ сое-З 0 динены с ждущим мультивибратором 12 и логическим элементом 16 И,.а их выходы соединены с усилителем 13 мощности и логическим элементом 16 И.В качестве датчика 17 выравнивания пружин 3 может быть использовано устройство (фиг.2); содержащее корпус 18 с помещенными внутри него массой 19 и пружинами 20. Корпус 18 заполнен демпфирующей жидкостью, а в массе 19 выполнено отверстие (не обозначено) для дросселирования жидкости....

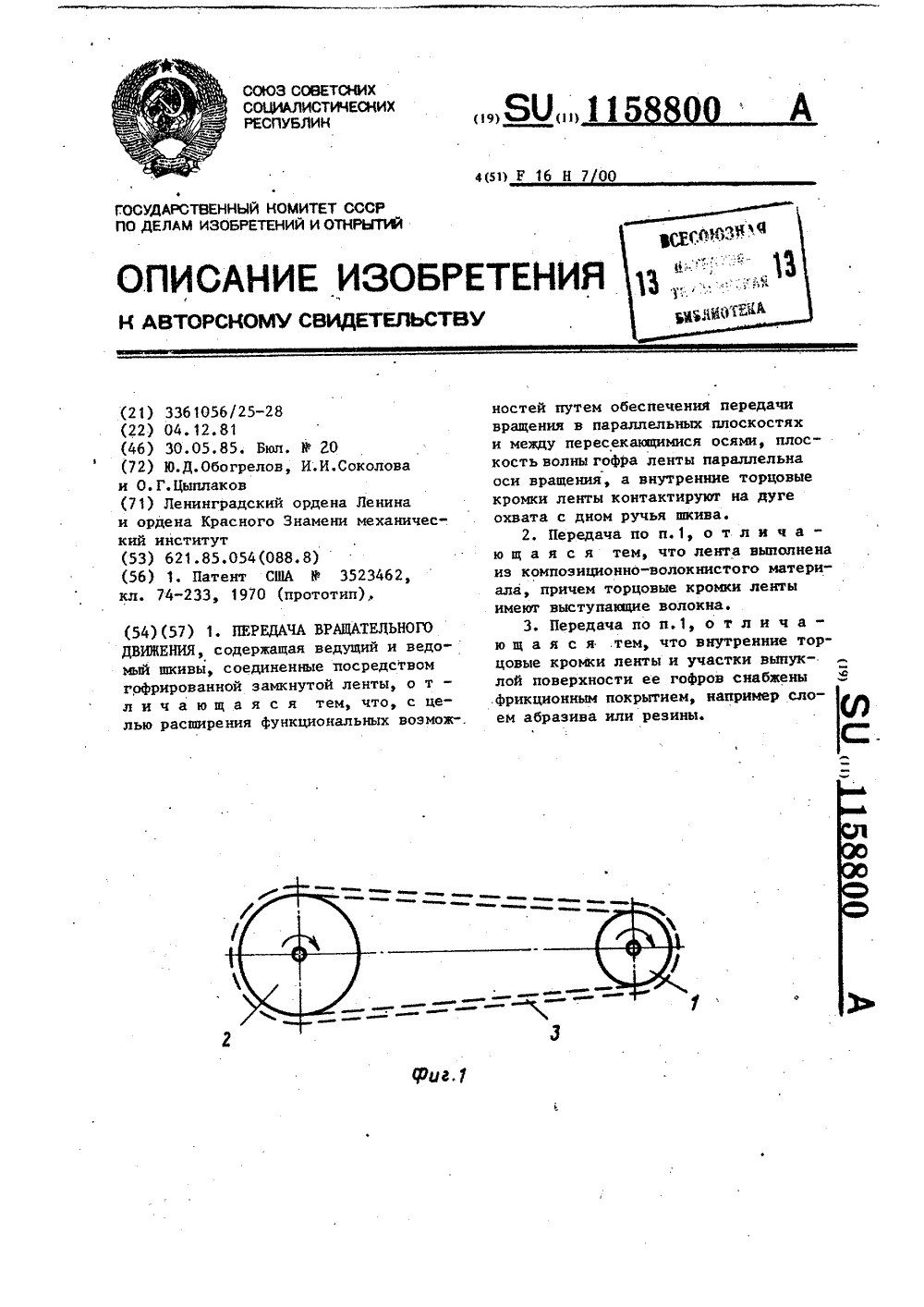

Номер патента: 1158800

Опубликовано: 30.05.1985

Авторы: Обогрелов, Соколова, Цыплаков

МПК: F16H 7/00

Метки: вращательного, движения, передача

...а именно к передачам сбесконечным гибким элементом.Известна передача с гибкой связью, содержащая ведущий и ведомыйшкивы, соединенные посредством бесконечного гибкого элемента, выполненного в виде гофрированной замкнутой ленты И .Однако известное устройство не 16обеспечивает (в номинальном режиме)передачу вращения в параллельныхплоскостях и между пересекающимисяосями,Целью изобретения является расширение функциональных воэможностейпутем обеспечения передачи вращенияв параллельных плоскостях и междупересекающимися осями.Указанная цель достигается тем, рцчто в передаче вращательного движения, содержащей ведущий и ведомыйшкивы, соединенные посредством гофрированной замкнутой ленты, плоскость волны гофра ленты параллельнаоси...

Номер патента: 1147588

Опубликовано: 30.03.1985

Авторы: B29K 105:08, B29L 19:00, Усов, Цыплаков

МПК: B29B 13/04, B29C 53/56

Метки: композиционно-волокнистого, неотвержденного, термореактивного

...путем намотки нити или жгута, и удаляют технологическую рубашку, намотку технологической . рубашки осуществляют в процессе точения по винтовой линии с шагом, равным величине подачи резца на оборот изделия, а толщину нити или жгута выбирают не менее этой величиныПолученные таким образом изделия из композиционно-волокнистого термореактивного материала имеют на обработанных поверхностях защитный слой, предохраняющий эти поверхности от действия влаги из окружающей среды. Кроме того, защитный слой способствует уплотнению обработанных поверхностей, а следовательно, и повышению их прочности. Этот слой благодаря антиадгезион; Прочность, б. кгс/ммф партий Способ изготовления 1 6 Известный 72 45 Предлагаемый 47 3ной пропитке не вступает в...

Номер патента: 1139856

Опубликовано: 15.02.1985

Авторы: Бусаров, Горельцев, Казанский, Миронов, Постников, Слюняев, Цыплаков, Шапошников

МПК: E21D 11/14

Метки: выработок, крепления, подготовительных, проходки

...горизонтальных скважин 4 с заделкой в них металлических несущих труб 5 и осуществляют опережающее осушение породного массива 6 из монтажной камеры 1, выполняются работы по монтажу проходческого комбайна (не показан) в монтажной камере 1.Кроме того, одновременно с этим ведется осушение пород с дневной поверхности в районе, намечаемом к проведению выработки, путем бурения глубинных скважин с поверхности (не показаны) и установкой в них глубинных насосов. Таким образом, до момента проходки выработки проходческим комбайном породы массива уже оказываются осушенными. Вести проходку по обводненным породам не рационально, а порой и невозможно.Далее включается в работу проходческий комбайн (условно не показан), и те перь он (в отличие от...

Номер патента: 1127533

Опубликовано: 07.12.1984

Авторы: Назаров, Цыплаков

МПК: A01B 33/02

Метки: орган, почвообрабатывающий, рабочий

...органе, включающем фрезерный барабан с Г-образными ножами, имеющий центральный привод, и установленный перед редуктором привода рыхлительный нож, ножи фрезерного барабана, ближние к редуктору, выполнены с развернутыми в сторону редуктора полками, а рызлительный нож выполнен пластинчатым с окном для смещения через него почвы, скалывае мой полками Г-образных ножей.На фиг, 1 изображен почвообрабатывающий рабочий орган, вид спереди; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А - А на фиг. 1; на фиг. 4 - правосторонний, примыкающий со стороныредуктора, Г-образный нож, вид спереди;на фиг. 5 - то же, вид сверху, с сечениемполки,Почвообрабатывающий рабочий органвключает фрезерный барабан 1 с Г-образными ножами, двухскоростную...
