Передача вращательного движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

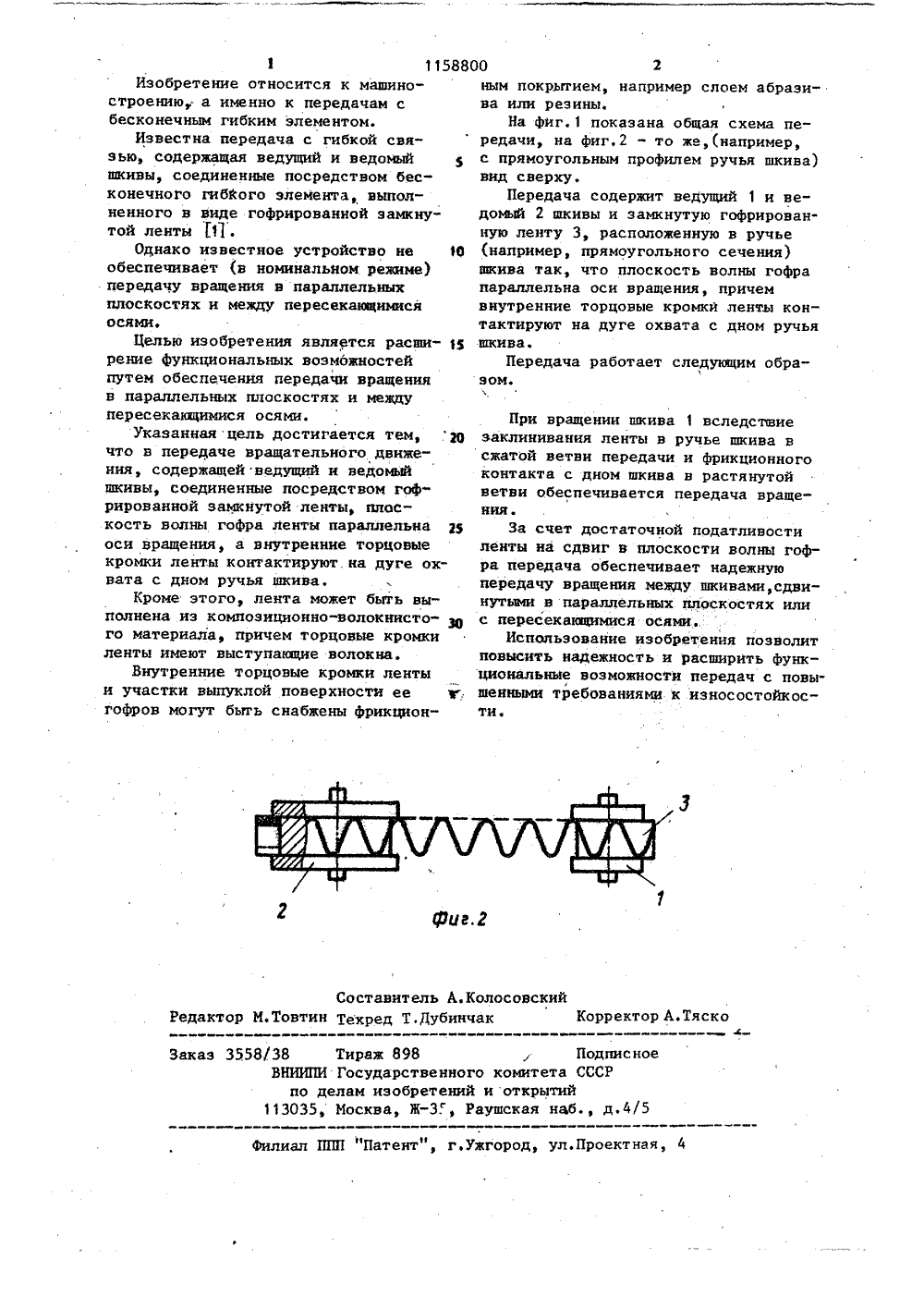

(19) (11) 1)Р 16 Н 700 ностей ращемеждость Бюл. И 20елов, И.И.Соколова оси в кромк охват скин ордена ого Знамени н ханичес 4(088.8)США В 35234 70 и ототип выполненао материленты а,и ОГО(54) ДВИЖ ю щ а цовые лой п .фрикц ем аб ведовом о тс це грфриро лича лью рас змож ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(21) 3361056/ (22) 04. 12. 81 (46) 30.05,85 (72) Ю.Д.Обог и О. Г.Цыплако (71) Ленинград и ордена Крас кий институт (53) 621.85.0 (56) 1. Патент кл. 74-233 1( р ),) 1, ПЕРЕДАЧА ВРАЩАТЕЛЬН НИЯ, содержащая ведущий и вы, соединенные посредст ванной замкнутой ленты,ю щ а я с я тем, что,ширения функциональныхпутем обеспечения передачи ия в параллельных плоскостях у пересекакицимися осями, плос волны гофра ленты параллельна ащения, а внутренние торцовыеленты контактируют на дуге с дном ручья шкива.Передача по п.1, о т л и ч а я с я тем, что лента мпоэиционно-волокнистог причем торцовые кромки выступакщие волокна.Передача по п. 1, о т л и ч а я с я .тем, что внутренние то кромки ленты и участки выпуковерхности ее гофров снабжены ионным покрытием, например сло разива или резины.одписноеССР Заказ 3558/38В Тираж 898 НИИПИ Государстве по делам изобрет 3035, Москва, ЖП омитета С открытий ская наб., о ал ППП "Патент", г,Ужгор.Проектная, 4 3 11588Изобретение относится к машиностроению,- а именно к передачам сбесконечным гибким элементом.Известна передача с гибкой связью, содержащая ведущий и ведомыйшкивы, соединенные посредством бесконечного гибкого элемента, выполненного в виде гофрированной замкнутой ленты И .Однако известное устройство не 16обеспечивает (в номинальном режиме)передачу вращения в параллельныхплоскостях и между пересекающимисяосями,Целью изобретения является расширение функциональных воэможностейпутем обеспечения передачи вращенияв параллельных плоскостях и междупересекающимися осями.Указанная цель достигается тем, рцчто в передаче вращательного движения, содержащей ведущий и ведомыйшкивы, соединенные посредством гофрированной замкнутой ленты, плоскость волны гофра ленты параллельнаоси вращения, а внутренние торцовыекромки ленты контактируют,на дуге охвата с дном ручья шкива.Кроме этого, лента может быть выполнена из композиционно-волокнисто- Зого материала, причем торцовые кромкиленты имеют выступащцие волокна.Внутренние торцовые кромки лентыи участки выпуклой поверхности ее а.,гофров могут быть снабжены фрикционным покрытием, например слоем абразива или резины.На фиг.1 показана общая схема передачи, на фиг,2 - то же,(например,с прямоугольным профилем ручья шкива)вид сверху.Передача содержит ведущий 1 и ведомьй 2 шкивы и замкнутую гофрированную ленту 3, расположенную в ручье(например, прямоугольного сечения)шкива так, что плоскость волны гофрапараллельна оси вращения, причемвнутренние торцовые кромки ленты контактируют на дуге охвата с дном ручьяшкива,Передача работает следующим образом. При вращении шкива 1 вследствие заклинивания ленты в ручье шкива в сжатой ветви передачи и фрикционного контакта с дном шкива в растянутой ветви обеспечивается передача вращения,За счет достаточной податливости ленты на сдвиг в плоскости волны гофра передача обеспечивает надежную передачу вращения между шкивами,сдвинутымн в параллельных плоскостях или с пересекающимися осямиИспользование изобретения позволит повысить надежность и расширить функциональные возможности передач с повышенными требованиями к износостойкости.
СмотретьЗаявка
3361056, 04.12.1981
ЛЕНИНГРАДСКИЙ ОРДЕНА ЛЕНИНА И ОРДЕНА КРАСНОГО ЗНАМЕНИ МЕХАНИЧЕСКИЙ ИНСТИТУТ
ОБОГРЕЛОВ ЮРИЙ ДМИТРИЕВИЧ, СОКОЛОВА ИРИНА ИВАНОВНА, ЦЫПЛАКОВ ОЛЕГ ГЕОРГИЕВИЧ
МПК / Метки
МПК: F16H 7/00
Метки: вращательного, движения, передача
Опубликовано: 30.05.1985
Код ссылки
<a href="https://patents.su/2-1158800-peredacha-vrashhatelnogo-dvizheniya.html" target="_blank" rel="follow" title="База патентов СССР">Передача вращательного движения</a>
